Как подключить 3g модем к sagemcom 2804. роутер sagemcom: пошаговая настройка для чайника

Подготовка к подключению модема

Перед подключением 3G модема к Sagemcom 2804 необходимо провести несколько предварительных шагов, которые помогут обеспечить успешную установку и стабильную работу устройства.

1. Проверьте совместимость модема с роутером. Убедитесь, что 3G модем предназначен для работы с Sagemcom 2804. Обычно это указывается в документации к модему или на самом устройстве.

2. Приобретите совместимую SIM-карту. 3G модем использует SIM-карту для подключения к интернету. Убедитесь, что у вас есть SIM-карта, поддерживающая сети, с которыми совместим роутер и модем.

3. Подготовьте необходимые провода и адаптеры. Для подключения модема к роутеру может понадобиться USB-кабель или иной вид кабеля, в зависимости от типа порта на модеме и на роутере. Убедитесь, что у вас есть все необходимые провода и адаптеры, чтобы избежать проблем в процессе установки.

4. Ознакомьтесь с инструкцией по подключению модема. Перед подключением модема полезно прочитать инструкцию, которая обычно прилагается к устройству. Она поможет вам понять основные шаги, необходимые для установки и настройки модема.

5. Подготовьте компьютер или другое устройство для настройки. Чтобы настроить модем, потребуется доступ к его web-интерфейсу. Убедитесь, что у вас есть компьютер или другое устройство с доступом в Интернет, чтобы подключиться к модему и настроить его.

При подготовке к подключению модема важно внимательно следовать инструкциям, чтобы избежать непредвиденных ситуаций и обеспечить успешную установку и настройку 3G модема на роутере Sagemcom 2804

Подключение sagemcom f st 2804 v7

— При подключении к интернету по телефонной линии ADSL предоставленный провайдером кабель следует подсоединить ко входу сплиттера (LINE), а к его выходам PHONE и MODEM соответственно подключить телефонный аппарат и маршрутизатор.

— При подключении к интернету по технологии WAN Ethernet сетевой кабель провайдера должен быть подключен к первому LAN-разъему роутера саджемком 2804.

Для осуществления первичной настройки роутера, необходимо подключить его к персональному компьютеру с помощью сетевого кабеля из базовой комплектации устройства. Также рекомендуется проверить настройки сетевой карты вашего ПК.

Видео по теме:

Быстрого вам интернета!

Настройка универсального роутера Sagemcom 2804 в режиме FTTB-роутера для Ростелеком.

Универсальный роутер Sagem fast 2804 может выполнять не только роль ADSL-модема. Он может быть ещё 3G- и FTTB-маршрутизатором. Более того, устройство поддерживает 802.1Q, т.е. знает что такое vlan и умеет тегировать трафик. В данной инструкции описана настройка роутера в режиме PPPoE + IPTV для Ростелеком с использованием тегирования трафика. Для передачи IPTV в данном случае используется отдельный VLAN, идентификатор которого необходимо узнавать в технической поддержке провайдера перед настройкой. Адрес роутера в сети стандартный — http://192.168.1.1, по-умолчанию логин admin и пароль admin.Шаг 1. Удаляем заводские преднастройки. Выбираем раздел «Дополнительные настройки» > «WAN сервис» и удаляем существующее соединение: (Картинки кликабельны)

Затем в разделе Дополнительные настройки» > «Интерфейс второго уровня» > «Интерфейс ATM PVC» и удаляем интерфейс DSL ATM.

Шаг 2.  Создаём Ethernet-интерфейс второго уровня. Переходим в раздел меню «Дополнительные настройки» > «Интерфейс второго уровня» > «ETH интерфейс»:

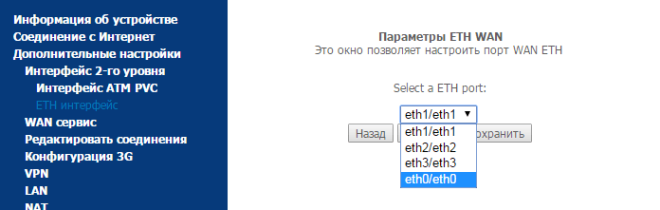

Выбираем порт ETH — Удобнее и логичнее в качестве WAN-порта взять первый LAN-порт роутрера (В списке портов он числится как eth0). Режим подключения выбираем «VLAN MUX» и нажимаем Применить/Сохранить. Должно получится вот так:

Шаг 3. Создаём WAN-сервис. Переходим в раздел «Дополнительные настройки» > «WAN сервис»:

Нажимаем кнопку Добавить.

Выбираем созданный WAN-порт (eth0) и нажимаем Далее.

Тип подключения выбираем «PPPoE». Если интернет траффик идёт нетегированный, то в поля приоритета и «VLAN ID» ставим «-1». Если же тегирование PPPoE-трафика — обязательно условие то приоритет ставим 3 а в поле VLAN ID ставим идентификатор VLAN для PPPoE. В моём случае идентификатор — 601, но его значение чаще всего уникально для каждого коммутатора либо кольца:

Полный список значений приоритета: IEEE 802.1P ПРИОРИТЕТ ПОЛЬЗОВАТЕЛЯ. ТИП ТРАФИКА.7 — Сетевого Управления6 — Голос.5 — Видео4 — Управляемой нагрузкой3 — Отлично усилия — (routinetraffic Best effort)2 — Undefined1 — (самый низкий) Фон Нажимаем Далее и переходим на вкладку настройки авторизации:

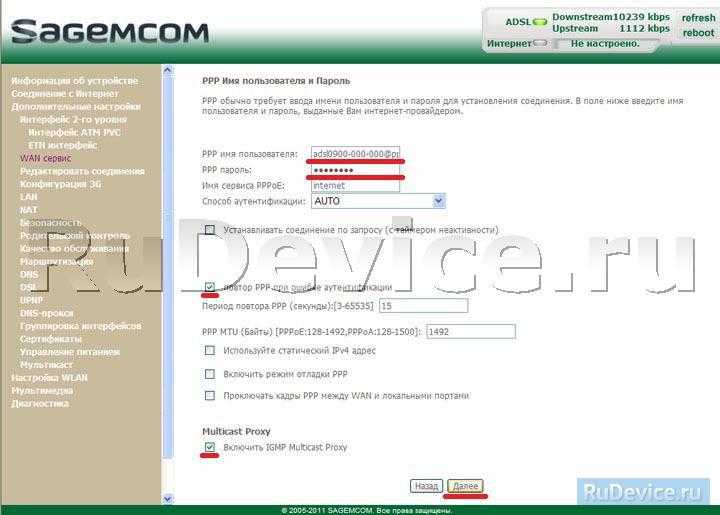

Вводим PPP имя пользователя и пароль, ставим галку «повтор PPP при ошибке аутентификации».Внимание!На некоторых версиях прошивки Sagemcom FAST 2804, в этом разделе настройки могут появиться ещё 2 галки — «Enable NAT» и «Enable Firewall». Если у Вас в они есть — ставьте галки на обоих

Нажмите кнопку Далее.

Ничего не меняем — нажимаем Далее.

И снова нажимаем Далее.

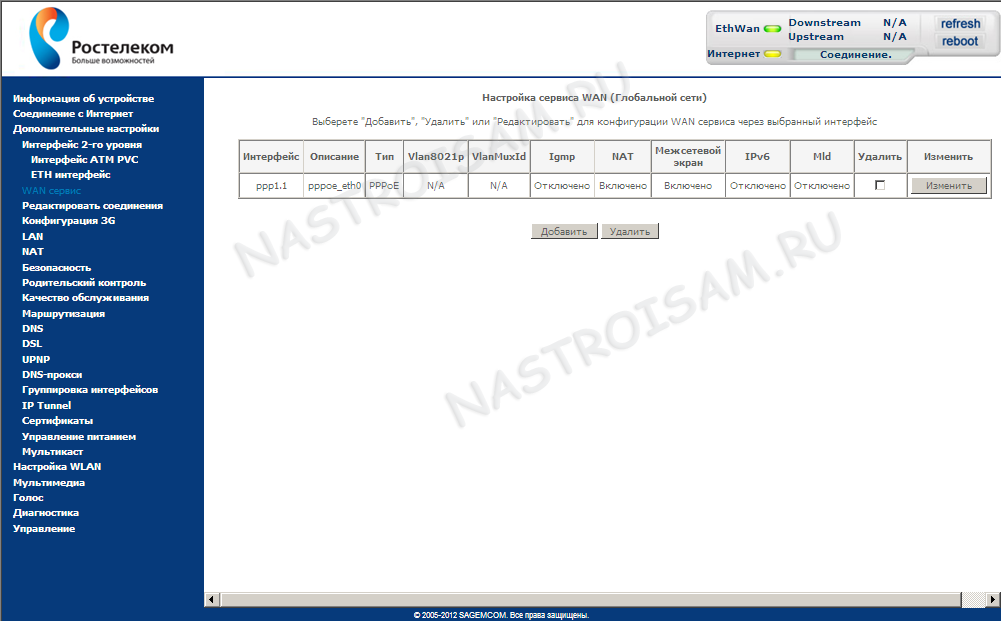

Нажимаем Применить/Сохранить. В таблице сервиса WAN должно получиться так:

В случае тегированного PPPoE трафика в поле VlanID будет номер идентификатора VLAN. На этом настройка Интернет-соединения закончена.

Шаг 4. Настройка IPTV. Снова возвращаемся в раздел «Дополнительные настройки» > «WAN сервис»:

Создаём ещё один WAN-сервис с использованием аплинк-порта eth0. Нажимаем Далее.

Выбираем режим подключения — «Bridging». Вводим приоритет для видео равный 5 и указываем VLAN ID для IPTV. В моём случае это «1601». Нажимаем Далее.

Нажимаем Применить/Сохранить. Должно получится вот так:

Видим, что все порты в одной группе «Default». Нажимаем кнопку Добавить и видим вот такое меню «Настройка группировки интерфейсов»:

В поле Имя группы прописываем название — «IPTV», из списка «Доступные WAN интерфейсы» кнопкой «<-» переносим бридж-соединения для TV в поле слева. Ниже, из поля «Доступные LAN интерфейсы» в левое поле так же переносим LAN-порт, в который подключена приставка STB. Порты нумеруются с нуля. В моем примере для ТВ-приставки я выделяю 4-й LAN-порт (eth3). Нажимаем кнопку Применить/Сохранить. Результат получится вот такой:

Расширенная настройка маршрутизатора Ростелеком RX-22200

Для того, чтобы изменить или создать заново подключение к Интернету, Вам необходимо зайти в раздел «Настройка» -> «WAN»:

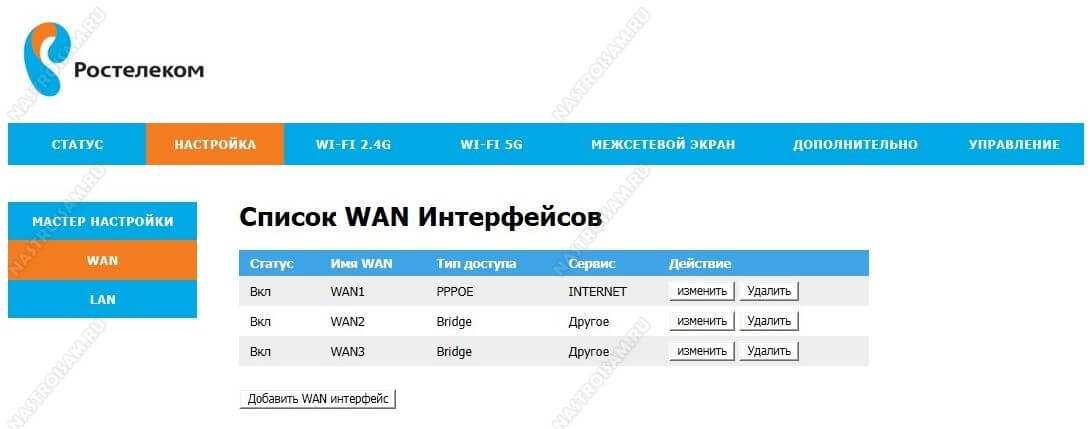

Здесь Вы увидите список имеющихся внешних подключений. Можно или редактировать существующие, нажав на кнопку «Изменить», либо все их удалить и затем создать новое, нажав на кнопку «Добавить WAN-интерфейс». Появится вот такое окно:

Обратите внимание, что для соединения с Интернет должна стоять галочка «Установить маршрут по-умолчанию». Далее надо в поле «Тип соединения» выбрать используемый в Вашем филиале Ростелеком тип

В нашем филиале используется протокол PPPoE — выбираем его.
Тип сервиса — Internet.
Тип доступа — PPPoE.
Ниже, в поля «Имя пользователя» и «Пароль» введите данные для авторизации, которые Вам выдали при подключении.
Более ничего не меняем и нажимаем на кнопку «Сохранить».

Цифровое телевидение IPTV

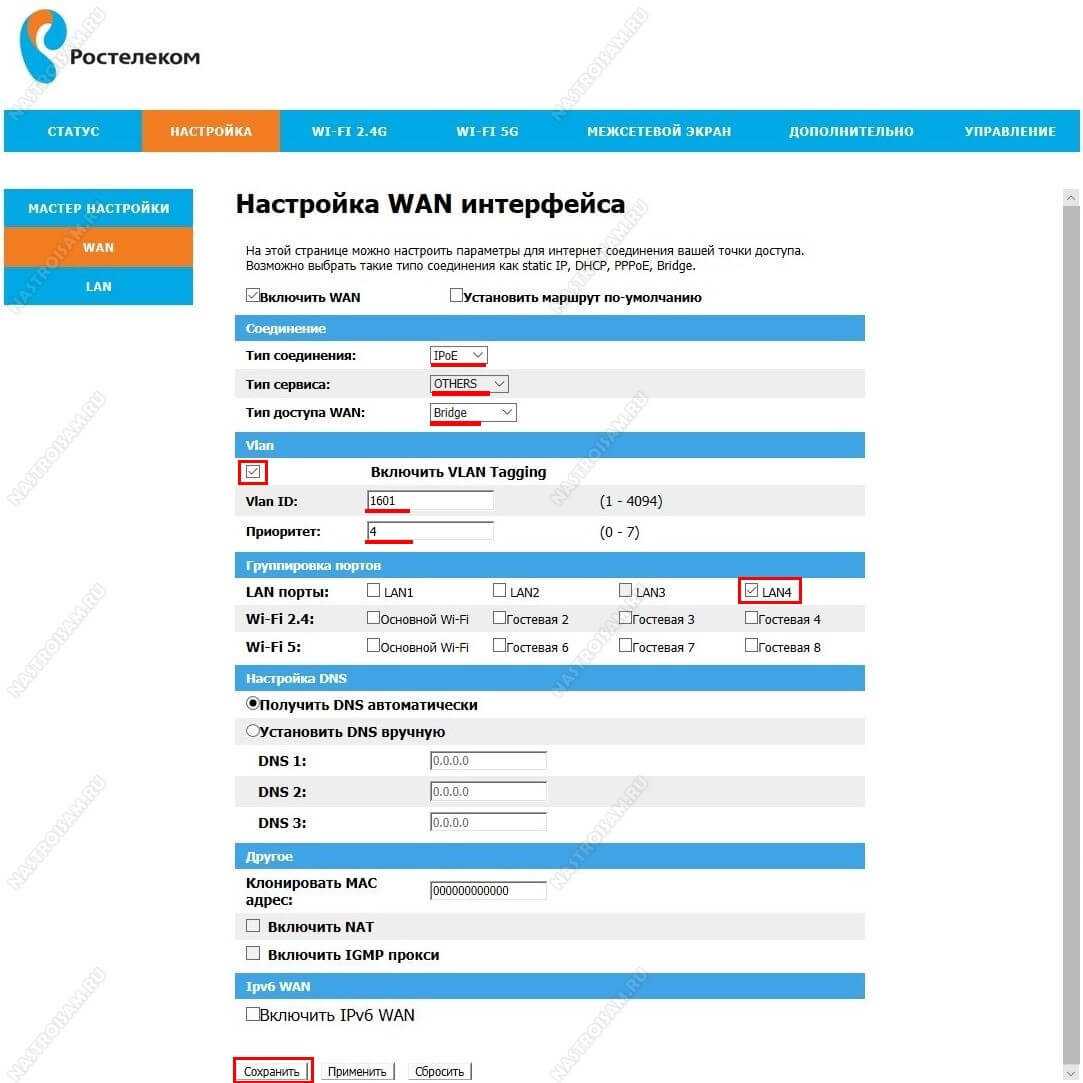

Для  того, чтобы настроить интерактивное телевидение Ростелеком на роутере Rotek RX-22200, необходимо логически выделить отдельный LAN-порт в прозначный мост. Для этого создаём ещё одно WAN-соединение типа «IPoE» с сервисом «Others» и типом доступа «Bridge»:

Так как в нашем филиале для доставки мультикаст-трафика используется отдельная виртуальная сеть с идентификатором VLAN, то необходимо поставить галочку «Включить VLAN Tagging» и ниже прописать VLAN ID (предварительно узнав его в техподдержке) и приоритет — 4. В разделе «Группировка портов» галочка должна стоять только на том порту, в который будет включаться ТВ-приставка. Нажимаем на кнопку «Сохранить».

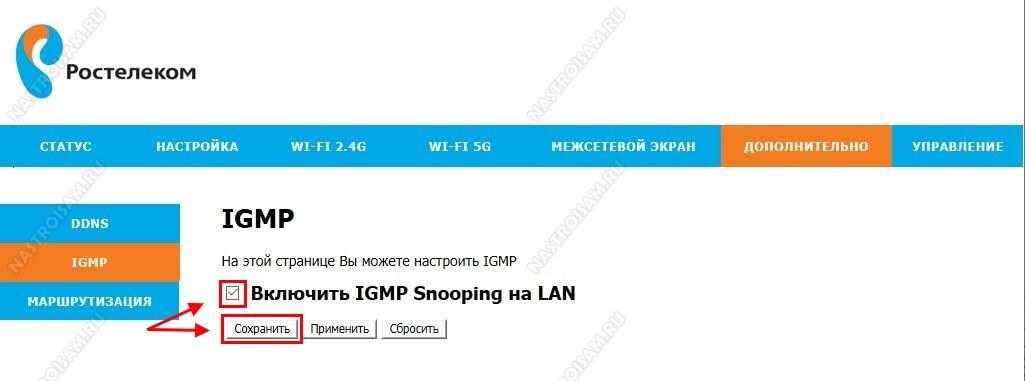

Переходим в раздел «Дополнительно» -> «IGMP»:

Здесь необходимо будет включить IGMP Snooping на LAN-порты, если он был отключен и сохранить настройки. Теперь можно подключать ТВ-приставку и проверять работу интерактивного ТВ.

Беспроводная сеть WiFi

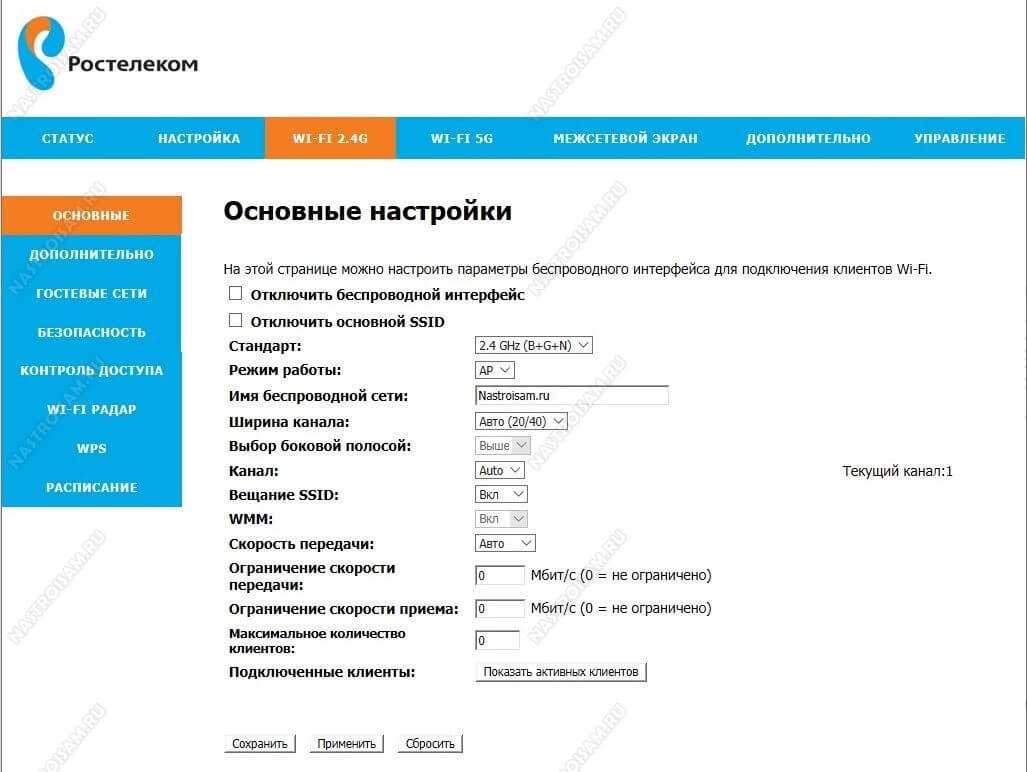

Настройка Вай-Фай в веб-интерфейсе роутера RX-22200 разделена в меню на два раздела — для диапазона 2.4 ГГц и для диапазона 5 ГГц. Начнём с первого. Открываем подраздел «Основные»:

В принципе, здесь достаточно изменить лишь имя сети с того, что используется по умолчанию на какое-либо своё. Сохраняем изменения и переходим в подраздел «Безопасность»:

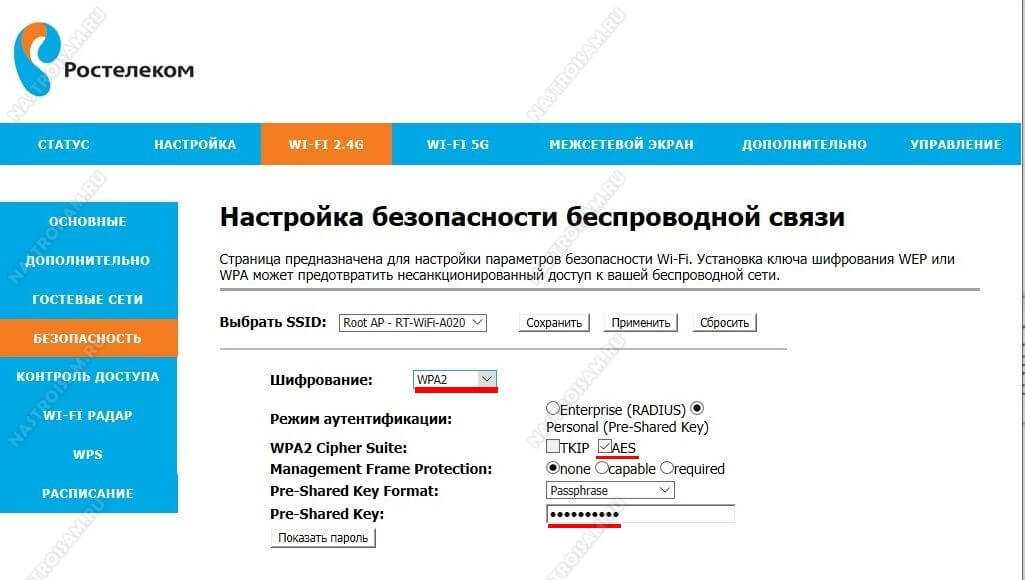

Здесь по умолчанию выставлен смешанный режим шифрования — меняем его на WPA2

Ниже обратите внимание, чтобы стояла галочка AES.
В поле «Pre-Shared Key» надо придумать и прописать пароль на WiFi, который роутер Ростелеком Rotek RX-22200 будет запрашивать при подключении к его беспроводной сети

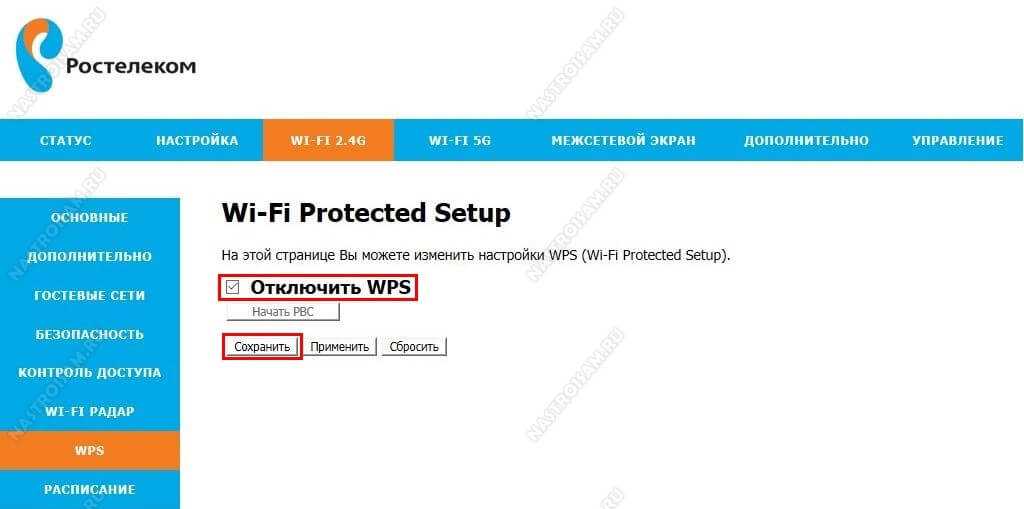

Переходим в подраздел «WPS» и ставим галочку «Отключить WPS», после чего сохраняем настройки:

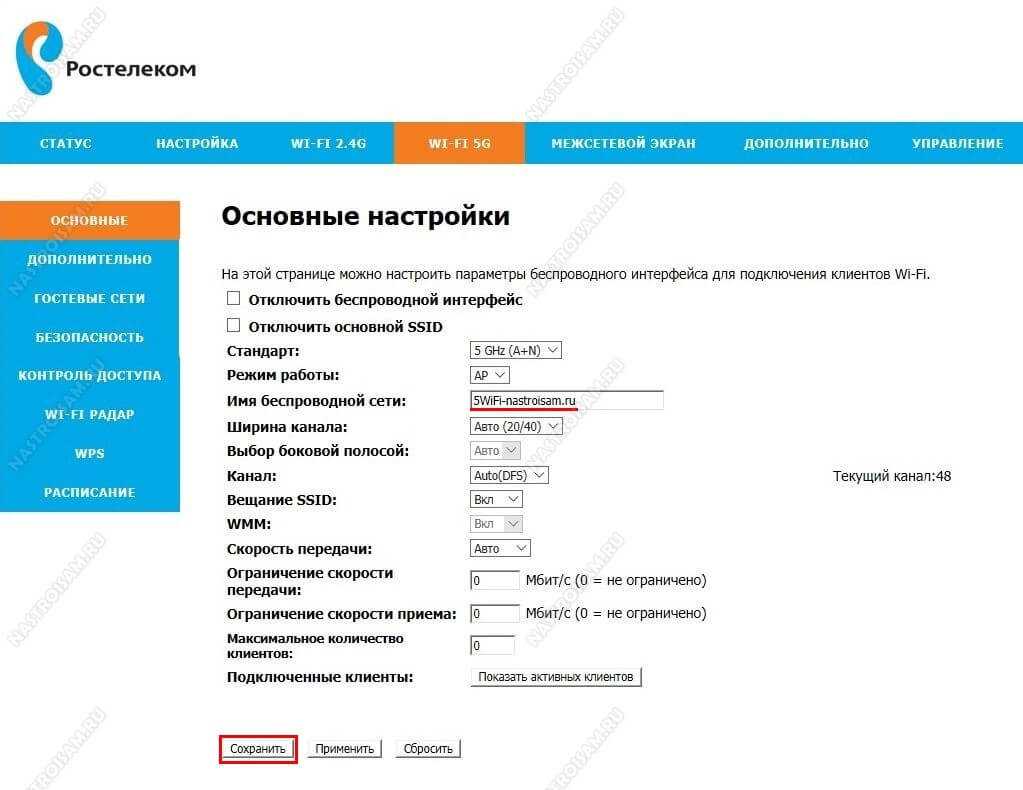

Переходим в раздел Wi-Fi 5G и повторяем всё ещё раз. Сначала меняем имя сети в подразделе «Основные»:

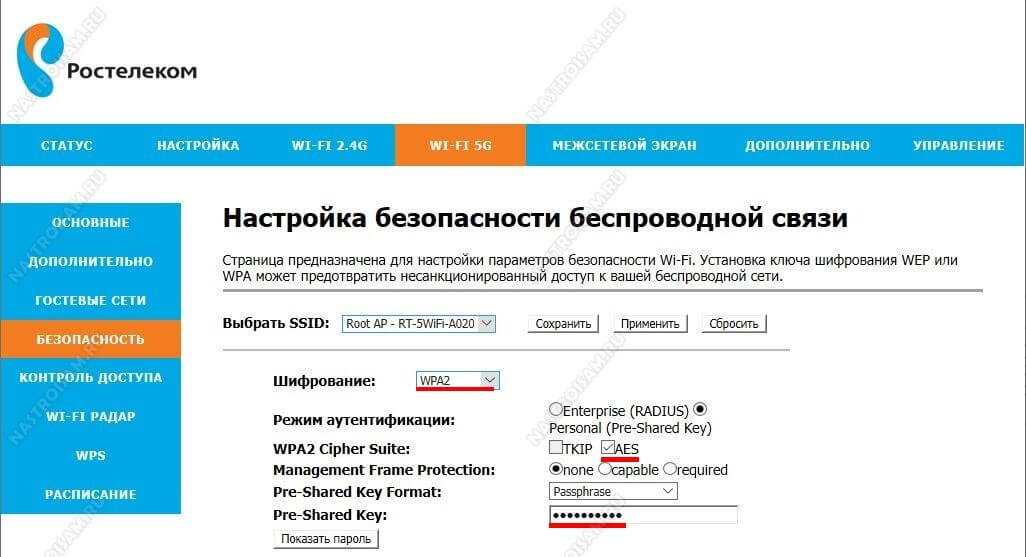

Затем в разделе «Безопасность» выставляем шифрование WPA2+AES и прописываем свой пароль на WiFi:

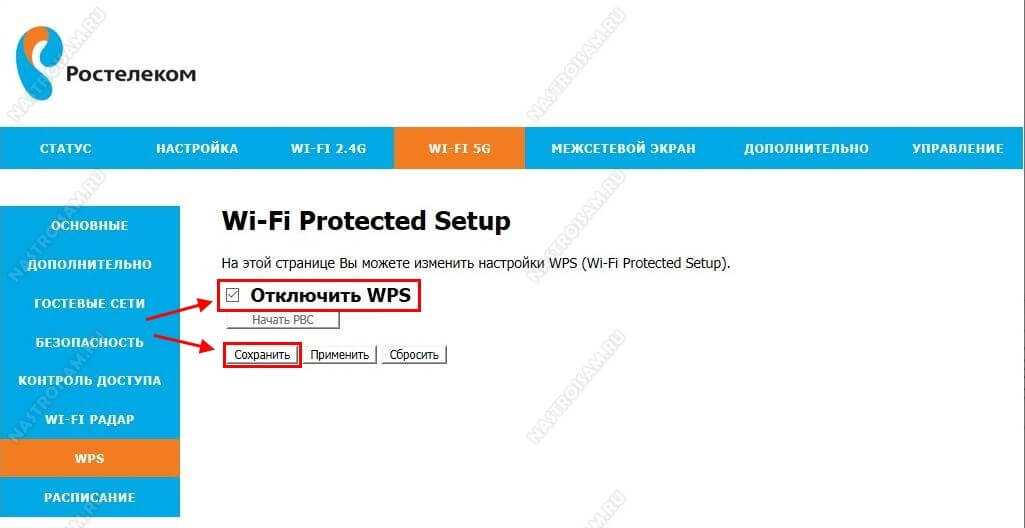

И последний штрих — отключаем WPS:

Настройка роутера Rotek RX-22200 завершена. Можно подключать клиентские устройства и проверять работу.

Совет: Обязательно перепрошейте маршрутизатор на прошивку 1.21 или более новую версию. На старых версиях ПО зафиксированы проблемы с работой телевидения, в частности рассыпания картинки при нагрузке на устройство.

Модем Ростелеком — инструкция Ethernet подключения

Чтобы настроить модем Sagemcom при помощи ethernet-подключения, необходимо следовать инструкции:

• В меню слева найти раздел дополнительных настроек и перейти в него.
• Удалить установленные по умолчанию параметры в разделе «Wan сервис».

Удалить значение «DSL ATM» в разделе «Интерфейс 2-го уровня».

• В разделе «ETH-интерфейс» перейти на режим подключения «VLAN/MUX» и выбрать в раскрывающемся списке «eth0/eth0».
• После удаления лишних настроек необходимо вернуться назад в «Wan сервис» и нажать на «Добавить».
• Выбрать порт, вписанный вами ранее – «eth0/eth0».
• Перейти дальне и выбрать в качестве типа сервиса «PPPoE», а в строках снизу указать значение «-1».
• После этого необходимо ввести логин и пароль подключения к вашему провайдеру интернета.
• В следующем окне найти и поставить отметку возле строчек «Enable Firewall» и «Enable NAT».

После этого ничего не меняем, просто нажимаем кнопку «Далее», а на последней странице кнопку «Применить/сохранить».

Что делать, если не удалось узнать пароль

Бывает такое, что доступа к интерфейсу маршрутизатора нет – либо нет провода, либо невозможно войти в настройки (сменили код и там, и забыли). В таком случае сработает только один способ – это сброс устройства до заводских настроек. После этого настройки подключения станут такими же, какими были «из коробки», а значит вы сможете посмотреть ключ на наклейке на самом устройстве и подсоединиться к интернету с его помощью.

Чтобы сделать сброс, найдите кнопкуResetна устройстве. Обычно она выполнена просто отверстием в корпусе – зажмите ее чем-то острым на несколько секунд, пока все индикаторы маршрутизатора не загорятся и не потухнут. После этого дождитесь, пока ваше устройство не перезапустится, и попробуйте подключиться с заводским паролем, набитым на заднюю панель девайса.

Подключение модема к роутеру

Подключение 3G модема к роутеру Sagemcom 2804 позволяет получить доступ к интернету через сотовую связь. Для этого потребуются несколько простых шагов.

1. Вставьте SIM-карту в модем. Обычно слот для SIM-карты находится на задней панели модема. Вставьте SIM-карту с золотистыми контактами вниз и закройте отсек.

2. Подключите модем к роутеру. Вставьте один конец сетевого кабеля в порт USB на модеме, а другой конец в порт USB на роутере. Убедитесь, что кабель надежно подсоединен.

3. Включите модем и роутер. Подключите роутер к источнику питания и включите его. Затем включите модем с помощью кнопки питания или переключателя на задней панели.

4. Проверьте настройки роутера. Войдите в интерфейс управления роутером с помощью веб-браузера. В разделе настройки сети найдите раздел, отвечающий за подключение к интернету через 3G модем.

5. Введите настройки оператора связи. Введите данные, предоставленные вашим оператором связи, в соответствующие поля. Обычно это APN (наименование точки доступа), имя пользователя и пароль.

6. Сохраните настройки и перезагрузите роутер. После внесения настроек сохраните их и перезагрузите роутер. Подключение к интернету через 3G модем должно стать доступным.

Теперь ваш роутер Sagemcom 2804 подключен к интернету через 3G модем, и вы можете пользоваться быстрым и стабильным интернет-соединением.

Настройка роутера Ростелеком fast 2804 v7

Первый этап настройки – это вход в основной интерфейс. Осуществляется он через браузер:

• запускаем удобный вам интернет-обозреватель;
• в поле адресной строки вводим ip вашего роутера: 192.168.1.1;
• в поля Логин и Пароль вводим ключевое слово «admin» в нижнем регистре.

Если все сделано верно, вас перебросит на новую страничку в той же вкладке, где слева на синем фоне будет размещено основное меню. С ним мы и будем работать.

Сбрасываем основные настройки

Если производится настройка роутера Ростелеком fast 2804 уже бывшего в использовании на другом месте либо по причине слетевших настроек, тогда все установки нужно вернуть к заводским значениям. Сделать это можно следующим образом:

• переходим к последнему пункту меню «Управление»;
• открываем первый подраздел «Параметры настройки»;
• находим и нажимаем на пункт подменю «Сброс»;
• посередине страницы видим кнопочку «Восстановить настройки по умолчанию»;
• жмем на нее;
• щелкаем Ок в выскочившем окошке подтверждения;
• ждем, пока операция сброса осуществится, и нас снова переместят на основную страничку веб-интерфейса.

Все готово! Теперь может быть осуществлена настройка роутера Ростелеком fast 2804 v7.

Удаление ненужных заводских подключений

Так как после сброса всех параметров роутер создает несколько исходных не работающих подключений, первым делом нужно их удалить, чтобы не было ошибок при работе. Делается это в несколько шагов.

Шаг 1:

• в основном меню слева находим «Дополнительные настройки»;
• в выскочившем подменю открываем «WAN сервис»;
• в обновившемся окне видим таблицу из трех пунктов (трех подключений), в левой части которой есть колонка «Удалить», проставляем везде галочки;
• под таблицей находим кнопку «Удалить», жмем на нее;
• в обновившемся окне видим пустую таблицу.

Шаг 2:

• все там же в «Дополнительных настройках» открываем пункт «Интерфейс второго уровня»;
• первый раздел подменю – «Интерфейс ATM PVC»;
• удаляем единственный пункт таблицы так же, как и в прошлом шаге;
• ждем обновления страницы;
• открываем последний пункт выскочившего подменю – «ETH Интерфейс»;
• удаляем имеющуюся в таблице строку аналогичным образом;
• наблюдаем перезагрузку страницы и исчезновение удаленной конфигурации;

Непосредственная настройка Ростелеком Sagemcom f st 2804

После выполненной очистки производится глубокая настройка роутера Ростелеком fast 2804:

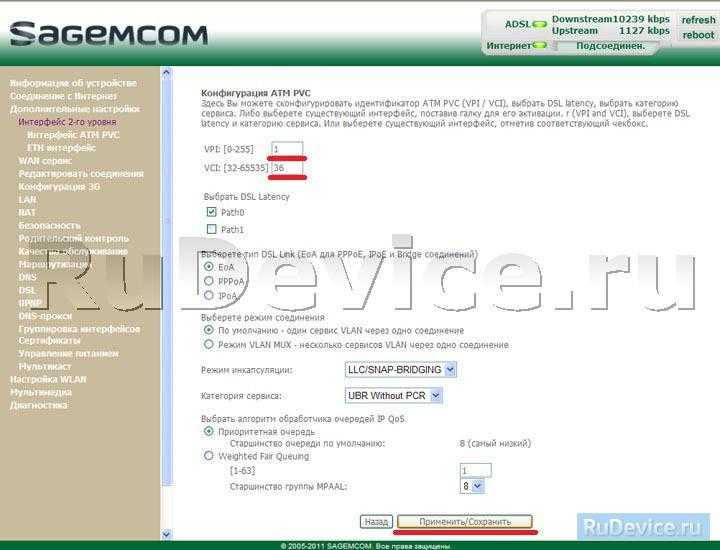

• возвращаемся в «Интерфейс ATM PVC» и нажимаем на кнопку «Добавить»;
• на открывшейся страничке указываем данные интернет-подключения: VCI и VPI;
• все остальные пункты оставляем неизменными;
• проматываем страницу вниз – кнопка «Применить/Сохранить»;
• точно так же добавляем подключение для IP-TV через нажатие на «Добавить» (поменяется только VCI, в большинстве случаев).

Подключение роутера Ростелеком f st 2804 v7 производится на вкладке «WAN сервис»:

• нажимаем «Добавить»;
• выбираем созданную конфигурацию – «Далее»;
• указываем используемый тип сервиса (в большинстве случаев PPPoE);
• на открывшейся страничке вводим пользовательские данные (логин/пароль), указанные в договоре о предоставлении услуг на Интернет;
• там же выбираем желаемое название для подключения («Имя сервиса PPPoE»);
• проверяем наличие галочки напротив пункта «повтор PPP…»;
• щелкаем «Далее»;

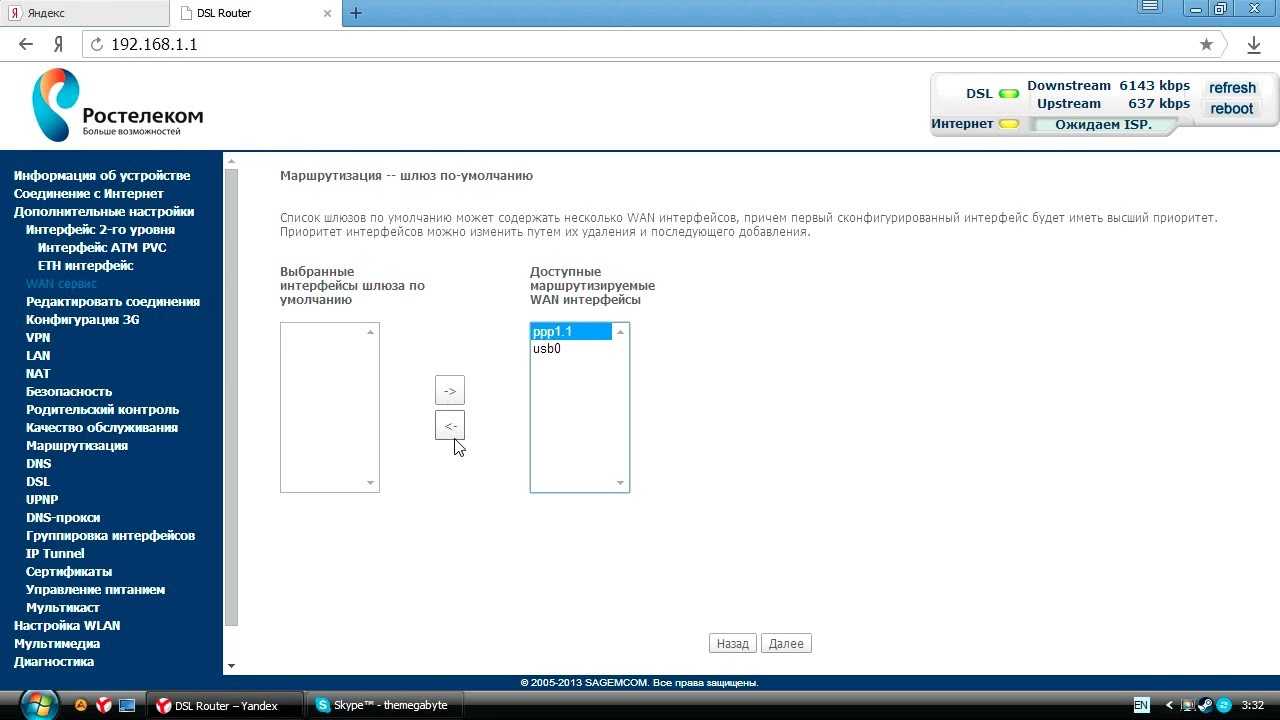

• перемещаем созданный вами маршрут «ppp1» в левую колонку, если он находится в правой. затем перемещаем в обратную сторону подключение через usb;
• проделываем ту же операцию и снова «Далее».

Как настроить роутер fast 2804 v7 Ростелеком для IP-TV? Очень просто! Повторяем первые три пункта из алгоритма выше, только выбираем вторую созданную конфигурацию (на втором шаге) и тип подключения Bridge вместо PPPoE(на третьем). Переходим далее, сохраняем настройки и вуаля! Интернет есть!

Проверка распознавания модема роутером

После того, как 3G модем был подключен к роутеру Sagemcom 2804, следует проверить, правильно ли его распознал роутер.

Для этого вам понадобится зайти в настройки роутера через веб-интерфейс. Откройте любой интернет-браузер и в адресной строке введите IP-адрес вашего роутера.

В открывшемся окне введите учетные данные для входа. Обычно логин и пароль по умолчанию указаны на задней панели роутера или в документации.

После успешного входа вам нужно перейти в раздел меню «Настройки» или «Настройки модема». Здесь должна быть информация о подключенном модеме, его статусе и параметрах сети.

Проверьте, что модем отображается в списке подключенных устройств и имеет правильный статус. Кроме того, убедитесь, что модем имеет актуальные настройки сети, такие как APN (точка доступа), PIN-код, имя пользователя и пароль, если они требуются.

Если все настройки корректны и модем правильно распознан роутером, вы можете приступить к настройке интернет-подключения через 3G модем.

Возможные проблемы

При настройке роутера Sagemcom f@st 2804 v7 иногда возникают технические проблемы. В этом случае индикатор сетевого соединения, отмеченный значком «@», светится красным, а на экране компьютера появляется сообщение о том, что маршрутизатор не обнаружен или недоступен.

Исправляется переключением коммутационного кабеля в другой LAN-порт. Возможны ошибки идентификации роутера по причине отсутствия заводских настроек. В таком случае придется все нужные значения прописывать вручную. Для корректной настройки устройства рекомендуется подключать его к компьютеру через LAN-порт №3.

Обновление прошивки и автоматическая настройка

Если вы приобрели маршрутизатор в салоне Ростелеком, то в комплекте с ним будет идти специальный DVD-диск, предназначенный для автоматической конфигурации устройства.

Также с помощью диска пользователям необходимо обновить версию прошивки Sagemcom Fast 2804 с v5 до v7. Система v7 разработана специалистами Ростелеком и адаптирована для наиболее стабильной связи с серверами провайдера.

Вставьте диск в DVD-привод своего компьютера. После этого будет автоматически запущен Мастер настройки Ростелеком. Вы можете задать все необходимые параметры с помощью Мастера – в этом случае выберите пункт «Полная настройка». Далее просто следуйте инструкциям программы, к web-интерфейсу роутера вам подключаться не потребуется.

Если вы предпочитаете сделать все самостоятельно – выберите «Обновление». Подождите немного, пока на Sagemcom Fast 2804 будет установлена прошивка v7, после чего закройте программу и приступите к следующему пункту руководства.

Как настроить роутер Fast 2804 v7 Ростелеком при ADSL подключении

Отладка ADSL-подключения на маршрутизаторе проблем обычно не вызывает. Чтобы провести настройки вручную, необходимо воспользоваться браузером и зайти в меню администрирования устройства. После этого в настройках нужно сделать следующие операции:

Удалить действующее РРР-подключение. Для этого нужно перейти к дополнительным настройкам и найти WAN сервис.

• После этого необходимо удалить настройки WAN-порта. В дополнительных настройках необходимо выбрать строку «Интерфейс второго уровня», а из этого подраздела перейти в «Интерфейс ATM PVC». Здесь также необходимо удалить установленные по умолчанию параметры.
• После удаления необходимо добавить новое PVC-соединение. Его параметры VPI/VCI – 0/33, DSL Link тип – EoA, инкапсуляция в режиме LLC.
• Применить и сохранить настройки.
• Затем надо создать подключение на новом соединении. Заходим в WAN- сервис нажимаем на кнопку «Добавить», выбираем физический интерфейс atm0.

После этого вы можете пользоваться маршрутизатором в режиме ADSL-подключения.

При соблюдении всех алгоритмов, отладка маршрутизатора Sagemcom Fast 2804 v7 не отнимет много времени и будет проведена успешно с первого раза. Никаких сложных операций для этого не требуется – достаточно лишь следовать инструкциям и действовать поэтапно. В результате вы получите функциональное надежное устройство.

• Инерционный фонарь с функцией подзарядки телефона



• Displayport alternate mode какие смартфоны поддерживают



• Наушники elari eardrops как подключить к телефону



• Как втереться в доверие к человеку по телефону



• Почему не получается настроить телефон

Модем Ростелеком — инструкция Ethernet подключения

Чтобы настроить модем Sagemcom при помощи ethernet-подключения, необходимо следовать инструкции:

• В меню слева найти раздел дополнительных настроек и перейти в него.
• Удалить установленные по умолчанию параметры в разделе «Wan сервис».

Удалить значение «DSL ATM» в разделе «Интерфейс 2-го уровня».

• В разделе «ETH-интерфейс» перейти на режим подключения «VLAN/MUX» и выбрать в раскрывающемся списке «eth0/eth0».
• После удаления лишних настроек необходимо вернуться назад в «Wan сервис» и нажать на «Добавить».
• Выбрать порт, вписанный вами ранее – «eth0/eth0».
• Перейти дальне и выбрать в качестве типа сервиса «PPPoE», а в строках снизу указать значение «-1».
• После этого необходимо ввести логин и пароль подключения к вашему провайдеру интернета.
• В следующем окне найти и поставить отметку возле строчек «Enable Firewall» и «Enable NAT».

После этого ничего не меняем, просто нажимаем кнопку «Далее», а на последней странице кнопку «Применить/сохранить».

Роутер fast 2804 v7: настройка 3g модема

Ниже представлен примерный список поддерживаемых модемом sagemcom fast 2804 v7 rev 1 3G USB модемов — HUAWEI: E220, E1550, E1552, E1752, E160G, E176G, E180, E169G, E150, HW601 — ZTE: MF112, MF626, MF627, MF180, MF190A — Alcatel: X220, X080 — Airplus: MCD-650 — Withtel: WMU-100A — Anydata: ADU-300 — Yota: LU156 (LTE)

Для настройки настройка 3g модема на роутере fast 2804 v7:

Подключите устройство в специальный USB-разъем на боковой панели маршрутизатора;

Перейдите в раздел веб-интерфейса «Конфигурация 3G» и установите маркер на «Включить 3G резервирование»;

С такими настройками при отключении основного (ADSL или Ethernet) интернет-соединения, роутер автоматически переключится на канал 3G/LTE.

Один из крупнейших поставщиков телекоммуникационных услуг ПАО «Ростелеком» постоянно расширяет спектр предложений для пользователей. В этой связи возникла необходимость в универсальном устройстве, при помощи которого пользователь может подключаться к интернету, пользоваться интерактивным телевидением и беспроводной мобильной связью. Для этого придется купить и разобраться с настройкой роутера от Ростелеком Sagemcom f st 2804 v7 rev 1. Сделать это не сложно, воспользовавшись нашими советами.

Как настроить роутер fast 2804 v7 вручную

Маршрутизатор и сетевой адаптер компьютера можно настроить самостоятельно. Такая необходимость возникает при отсутствии установочного диска. Этот способ подойдет и опытным пользователям, которые предпочитают все делать своими руками. Настройка параметров адаптера на Windows 10 аналогична данной процедуре в других версиях ОС, разработанных корпорацией Microsoft.

Маршрутизатор Саджемком фаст 2804 поддерживает несколько вариантов подключения к интернету:

1. ADSL.
2. Высокоскоростным оптоволоконным кабелем по технологии FTTB.
3. Построение домашней беспроводной сети.
4. Работу в режиме принт-сервера.

В функциональные возможности модели входит прием сигнала IPTV, который можно настроить вручную с индивидуальной установкой желаемых параметров.

Ethernet-подключение

Для конфигурирования Ethernet-соединения в web-интерфейсе роутера нужно нажать на «Дополнительные настройки», перейти к ETH-сервису, выбрать пункт «eth0/eth0» и задать ему значение «VLAN/MUX». При выходе сохраняем изменения, нажав на соответствующую кнопку в нижней части окна. Отправляемся в «WAN-сервис», кликаем «Добавить» и в появившемся списке выбираем параметр «eth0/eth0».

На следующей странице присваиваем PPPoE-соединению значение «-1», прописав его в двух полях, расположенных ниже. Нажимаем «Далее». Здесь вводим логин и пароль из договора с провайдером. Отмечаем «Enable NAT» и «Firewall». Последующие страницы пропускаем, везде нажимая кнопку «Далее». При выходе из программы мастера установок сохраняем внесенные изменения.

Беспроводная сеть в роутере

Модель поддерживает все существующие стандарты беспроводной связи и позволяет создавать несколько гостевых подключений. Параметры Wi-Fi устанавливаются в разделе «WLAN» дополнительных настроек панели управления маршрутизатора. Здесь можно включить IGMP – специальный протокол групповой передачи данных. Для активации Wi-Fi-модуля в первом разделе меню установок WLAN необходимо отметить галочкой пункт «Включение беспроводной связи».

Как настроить при ADSL-подключении

Соединение с интернетом по технологии ADSL устанавливается в пункте «Интерфейс ATM PVC» WAN-сервиса. Здесь находится автоматически созданное подключение PVC 8/32. Его нужно удалить, предварительно отметив галочкой. Нажатием кнопки «Добавить» создаем собственное соединение и указываем параметр VPI/VCI – «0/33», вписав его в поле, расположенное рядом. DSL Link присваиваем значение «EoA», а инкапсуляции – LLC. После завершения базовых установок перезагружаем маршрутизатор.

Настройка 3G-модема

Для установки необходимых параметров 3G-модема нужно подключить его к роутеру через USB-порт. Алгоритм настройки следующий:

1. В панели управления маршрутизатора выбираем раздел «Конфигурация 3G».
2. Устанавливаем маркер на «Включение 3G-резервирования».
3. Сохраняем внесенные изменения.

С такими установками устройство при недоступности ADSL или Ethernet-подключения будет включать 3G. IPTV в этом режиме не функционирует.
