D-link des-3200: как правильно настроить свитч

Шаг 2. Вход в систему коммутатора D-Link

1. Подключитесь к коммутатору

Для начала вам необходимо подключиться к коммутатору. Это можно сделать с помощью любого устройства, который имеет возможность работать по протоколу Telnet или SSH. Например, вы можете использовать ПК или ноутбук.

2. Откройте терминал

После подключения к коммутатору, откройте терминал на вашем компьютере или ноутбуке. Это можно сделать, например, с помощью командной строки в Windows или терминала в Unix.

3. Введите команду для входа в систему

При помощи терминала введите команду для входа в систему коммутатора. Формат такой команды будет выглядеть следующим образом:

Для Telnet: telnet IP_ADDRESS
Для SSH: ssh admin@IP_ADDRESS

Здесь IP_ADDRESS — IP-адрес вашего коммутатора. После введения этой команды, система попросит вас ввести логин и пароль для входа в систему. По умолчанию логин и пароль для коммутатора D-Link: admin и пустой пароль.

Шаг 4. Настройка VLAN и портов

1. Создание VLAN

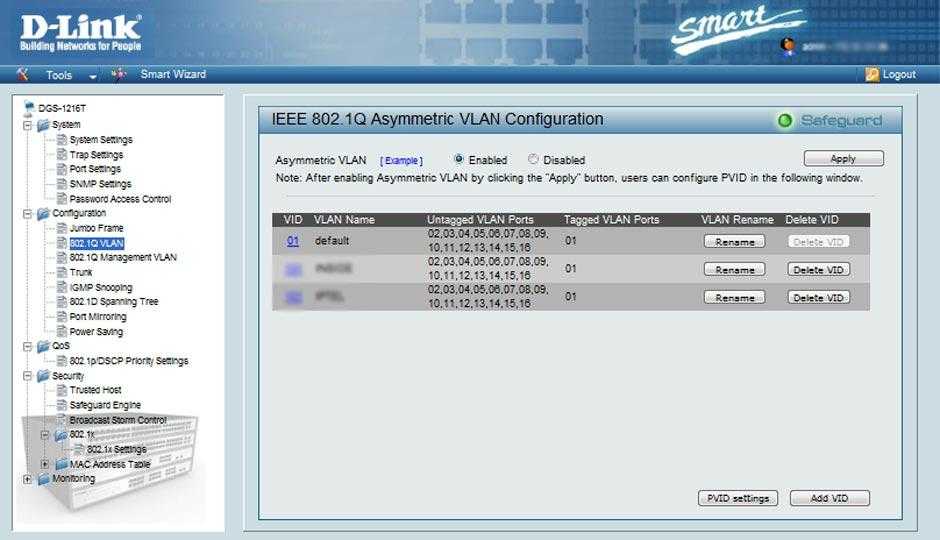

Для создания новой VLAN необходимо выбрать в меню управления коммутатором раздел VLAN и нажать на кнопку «Create». Затем нужно указать уникальное имя для VLAN и назначить ему соответствующий номер. После этого можно добавить порты, которые будут принадлежать данной VLAN.

Выберите порты, нажав на галочку возле каждого порта, после чего нажмите на кнопку «Add».
Укажите номер VLAN, к которому принадлежат выбранные порты.
Нажмите «Apply», чтобы сохранить настройки.

2. Назначение портов VLAN

Для настройки портов VLAN следует открыть раздел «Port VLAN» и указать соответствующие порты для каждой созданной VLAN.

Выберите порты, которые вы хотите добавить в определенную VLAN, используя выпадающий список VLAN.
Выберите для каждого порта режим работы — «Access» или «Trunk».
Нажмите «Apply», чтобы сохранить изменения.

3. Настройка Trunk портов

Trunk порт предназначен для передачи данных между коммутаторами и устройствами, подключенными к ним, на различных VLAN. Для настройки Trunk портов следует выполнить следующие действия:

Выберите порт, который будет использоваться для Trunk.
Выберите режим работы «Trunk» и определите список VLAN, которые будут передаваться через этот порт.
Нажмите «Apply», чтобы сохранить изменения.

4. Настройка STP

STP (Spanning Tree Protocol) — протокол, который предотвращает возможные петли в сети, что обеспечивает ее бесперебойную работу. Настройка STP производится в разделе «STP Settings».

Выберите STP режим из доступных опций.
Настройте приоритет для коммутатора, если это необходимо.
Нажмите «Apply», чтобы сохранить изменения.

Первоначальные настройки

Подключение свитча

Перед началом настройки необходимо правильно подключить свитч.

Podemos tener varias posibilidades según la topología de nuestra red, pero una de las formas más frecuentes es conectar el switch a la fuente de alimentación y a los dispositivos que necesitemos a través de cables Ethernet.

Es importante asegurarse de que el puerto en el que se conecta la fuente de alimentación sea el correcto y de que los cables Ethernet estén correctamente enchufados en los puertos correspondientes.

Acceso al panel de administración

Una vez que hemos conectado el switch correctamente, es necesario acceder a su panel de administración para poder configurarlo conforme a nuestras necesidades.

Para ello, necesitaremos conocer la IP que ha proporcionado el router a nuestro switch. Si no la conocemos, podemos utilizar un programa de escaneo de direcciones IP de nuestra red local como “Advanced IP Scanner”.

Una vez que sepamos la IP, simplemente debemos introducirla en nuestro navegador web y acceder al panel de administración con las credenciales que vienen por defecto (usuario “admin” y contraseña en blanco) o las que hayamos introducido previamente.

Es importante cambiar las credenciales de acceso por defecto a fin de asegurar el acceso y la seguridad del switch.

Шаг 1. Подключение кабелей и включение устройства

1.1. Подключение кабеля питания

Перед подключением кабеля питания убедитесь, что напряжение в вашей сети соответствует напряжению, указанному на устройстве. Вставьте штепсельный разъем кабеля питания в гнездо на задней панели коммутатора и подключите кабель к розетке.

1.2. Подключение сетевых кабелей

Чтобы подключить сетевые устройства (компьютеры, маршрутизаторы, принтеры и т. д.) к коммутатору, используйте витую пару Ethernet-кабелей типа CAT5 или CAT6. Вставьте один конец кабеля в порт на задней панели коммутатора и другой конец подключите к порту на сетевом устройстве. Если вам нужно подключить большое количество устройств, используйте Ethernet-патч-панель.

1.3. Включение устройства

После подключения кабелей и кабеля питания, включите коммутатор с помощью кнопки On/Off на задней панели. Загорится индикатор питания на передней панели коммутатора, а также индикаторы на портах, к которым подключены устройства.

Предварительная подготовка

Уточните требования к сети

Перед началом настройки коммутаторов DES-3200 необходимо уточнить требования к сети. Необходимо знать количество подключаемых устройств, тип сети (статическая или динамическая IP адресация), требуемую пропускную способность и т.д. Эта информация поможет выбрать правильные настройки коммутаторов.

Проверьте аппаратное обеспечение

Перед началом работы с коммутаторами DES-3200 нужно проверить, что все необходимое оборудование находится на месте. Проверьте наличие всех физических портов и понадобится ли использовать дополнительное оборудование, такое как модули расширения, оптические конвертеры и т.д.

Соберите всю необходимую документацию

Перед началом работы с коммутаторами нужно собрать всю необходимую документацию. Это включает в себя руководство пользователя, техническую документацию и документацию по настройке. Также рекомендуется сохранить копии всех настроек, чтобы иметь возможность быстро восстановить настройки после возможных сбоев в работе сети.

Проведите тестирование сети

Перед началом работы с коммутаторами DES-3200 рекомендуется провести тестирование сети. Это позволит выявить возможные проблемы в работе сети и снизить риск сбоев при настройке коммутаторов. Тестирование сети можно провести с помощью специальных инструментов или программных средств.

Мониторинг и управление

Мониторинг состояния свитча

D-Link DES-3200 предоставляет возможность мониторинга своего состояния через консольный интерфейс или программное обеспечение. При помощи команд можно получить информацию о конфигурации свитча, текущих соединениях и состоянии портов.

К примеру, команда «show running-config» отобразит текущую конфигурацию свитча, а команда «show interfaces status» отобразит состояние портов физических интерфейсов.

Управление доступом к свитчу

Для обеспечения безопасности свитча необходимо настроить доступ к его интерфейсу. В D-Link DES-3200 доступ к командам CLI может быть ограничен посредством настройки пароля или аутентификации через RADIUS или TACACS+. Также можно ограничить доступ к веб-интерфейсу свитча, настроив доступ по IP-адресу или сетевому интерфейсу.

Настройка уведомлений

Свитч D-Link DES-3200 поддерживает уведомления через систему SNMP и по электронной почте. Для настройки уведомлений необходимо указать адреса серверов SNMP и SMTP и затем настроить правила отправки уведомлений. Для этого можно использовать команды CLI или веб-интерфейс свитча.

Настройка функционала коммутатора

VLAN

VLAN (Virtual Local Area Network) — виртуальная локальная сеть. С помощью данной функции можно разделить сеть на несколько виртуальных соединений для упрощения управления и повышения безопасности. Для настройки VLAN необходимо зайти в меню коммутатора и выбрать раздел «VLAN». Здесь можно создать новую VLAN, удалить или переименовать уже имеющуюся, а также назначить порты, которые будут принадлежать данной VLAN.

QoS

QoS (Quality of Service) — служба качества обслуживания. С помощью этой функции можно оптимизировать трафик в сети, установить приоритетность передачи для различных типов данных (видео, голосовые сообщения, загрузки файлов и т.д.) и уменьшить задержку. Для настройки QoS необходимо зайти в меню коммутатора и выбрать раздел «QoS». Здесь можно настроить правила обработки трафика и установить приоритетность для нужных типов данных.

SNMP

SNMP (Simple Network Management Protocol) — простой протокол управления сетью. С помощью этой функции можно анализировать и мониторить состояние устройств в сети, получать уведомления об ошибках и аварийных ситуациях. Для настройки SNMP необходимо зайти в меню коммутатора и выбрать раздел «SNMP». Здесь можно настроить параметры мониторинга, установить контактную информацию и настроить уведомления.

Доступ к коммутатору

Для безопасности сети на коммутаторе можно настроить доступ и авторизацию. Для этого необходимо зайти в меню коммутатора и выбрать раздел «Security». Здесь можно настроить пароли (администраторский и пользовательский), установить лимиты на подключенные устройства и настроить протоколы безопасности.

ACL

ACL (Access Control List) — список контроля доступа. Эта функция позволяет управлять доступом к коммутатору и к сети в целом, блокировать определенные адреса и порты, пропускать или отклонять определенный трафик. Для настройки ACL необходимо зайти в меню коммутатора и выбрать раздел «Access Control». Здесь можно создать новый список, задать правила доступа и настроить роль назначенного порта.

IGMP Snooping

IGMP Snooping (Internet Group Management Protocol Snooping) — это функция, которая обеспечивает оптимизацию передачи мультимедийного трафика, например, IPTV. Коммутатор автоматически создает таблицу соединений между портами и источниками трафика в сети, и передача данных в определенную группу будет осуществляться только на нужные порты. Для настройки IGMP Snooping необходимо зайти в меню коммутатора и выбрать раздел «IGMP Snooping». Здесь можно включить или выключить функцию, задать параметры и настроить фильтрацию.

Как настроить свитч D-Link DES-3200

Шаг 1: Подключение к свитчу

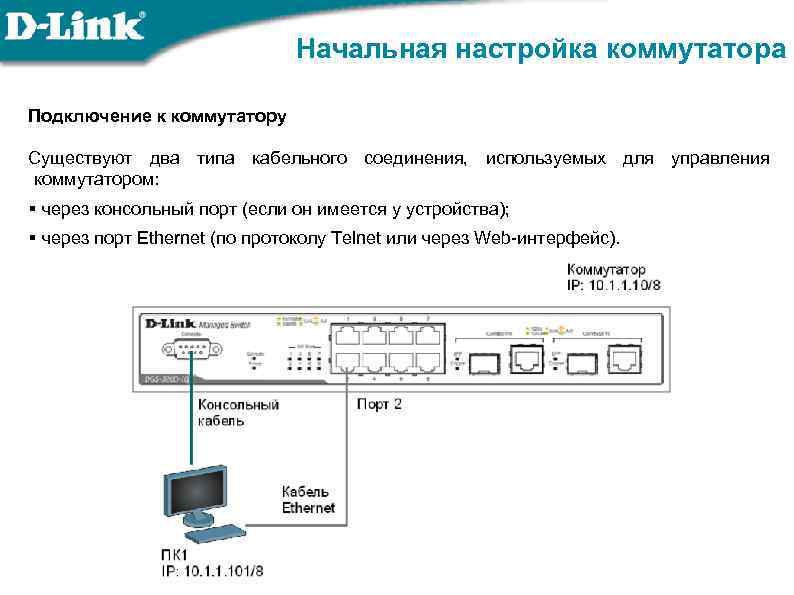

Прежде чем начать настройку свитча D-Link DES-3200, необходимо подключиться к нему через консольный порт. Для этого используйте консольный кабель и программу для терминального доступа к устройству (например, PuTTY для Windows или Terminal для Mac).

Шаг 2: Прошивка свитча

Перед началом настройки убедитесь, что свитч имеет последнюю версию прошивки

Это важно для работы устройства без ошибок и полного соответствия его функционала. Скачайте последнюю версию прошивки с официального сайта D-Link и выполните процедуру обновления прошивки через веб-интерфейс

Шаг 3: Начало настройки

После подключения к свитчу и обновления прошивки, приступайте к началу настройки. Для этого введите команду «enable» в консоли и введите пароль (по умолчанию «admin»). Затем введите команду «config» для перехода в режим настройки.

Шаг 4: Настройка портов

Один из самых важных шагов при настройке свитча — это настройка портов. Введите команду «interface fastethernet 0/1» для выбора порта. Затем настройте его параметры, такие как скорость передачи данных, дуплексный режим, виртуальный LAN (VLAN) и другие. Повторите этот шаг для каждого порта, который необходимо настроить.

Шаг 5: Настройка VLAN

Настройка виртуальных сетей (VLAN) позволяет разделять процессы и пользователей в одной физической сети. Для этого введите команду «vlan database» для перехода в режим настройки VLAN. Затем создайте новый VLAN, используя команду «vlan id «. Для назначения порта на определенный VLAN используйте команду «interface fastethernet 0/1 switchport access vlan

Шаг 6: Сохранение настроек

После завершения настройки, не забудьте сохранить ее, чтобы изменения вступили в силу при следующем включении свитча. Введите команду «write» для сохранения настроек.
