Настройка Eltex NTP RG-1402G-W через web-интерфейс

Открыли обозреватель интернета (в данном примере Opera), ввели в адресной строке ip-адрес оптической приставки (рис. 1) и вводим пароль для доступа (имя: user пароль: user) (рис. 2)

Рис. 1

Рис.2

Далее в появившимся окне выбираем вкладку «Wi-Fi» (рис. 3)

Рис 3

В открывшимся каталоге выбираем пункт «Basic» (рис. 4)

Рис. 4

После того как перешли в пункт «Basic» настраиваем Wi-Fi соединение как показано на (рисунке 5).

Устанавливаем галочку Enable Wireless (включаем Wi-Fi);
Устанавливаем галочку Enable Wireless Multicast Forwarding (WMF) (включаем возможность передачи мультикаста через Wi-Fi);
SSID (название сети Wi-Fi);
Max Clients (количество возможных подключений к Wi-Fi) – на усмотрение клиента.

Далее жмём кнопку «Apply».

Рис.5

После этого переходим в пункт «Security» где настраиваем режим шифрования и пароль для соединения Wi-Fi (рис. 6).

Настраиваем следующие:

Enable WPS — обязательно Disable
Select SSID — придумайте и введите имя сети Вай-Фай
Network Authentication (режим шифрования) рекомендуется использовать — WPA2-PSK;
WPA/WAPI passphrase (пароль для Wi-Fi) — минимум 8 символов;
WPA/WAPI Encryption — AES.

После чего нажимаем кнопку «Apply».

Рис.6

После этого переходим во вкладку «Management» и нажимаем кнопку «Reboot» (Рис.7).

Рис.7

Появится кнопка «Reboot» после нажатия на неё модем будет перезагружен через одну минуту, а после загрузки будет готов к работе (Рис. 8-9).

Рис. 8

Рис.9

Настройка роутера Eltex NTP-RG-1402G-W от Ростелекома выполняется из веб-интерфейса. Модель представляет собой многофункциональный терминал, который помимо основных функций поддерживает работу с телефонными аппаратами и телевизором.

Настройка Eltex NTP RG-1402G-W через web-интерфейс

Рис. 1

Рис.2

Далее в появившимся окне выбираем вкладку «Wi-Fi» (рис. 3)

Рис 3

В открывшимся каталоге выбираем пункт «Basic» (рис. 4)

Рис. 4

После того как перешли в пункт «Basic» настраиваем Wi-Fi соединение как показано на (рисунке 5).

Устанавливаем галочку Enable Wireless (включаем Wi-Fi);
Устанавливаем галочку Enable Wireless Multicast Forwarding (WMF) (включаем возможность передачи мультикаста через Wi-Fi);
SSID (название сети Wi-Fi);
Max Clients (количество возможных подключений к Wi-Fi) – на усмотрение клиента.

Далее жмём кнопку «Apply».

Рис.5

После этого переходим в пункт «Security» где настраиваем режим шифрования и пароль для соединения Wi-Fi (рис. 6).

Настраиваем следующие:

Enable WPS — обязательно Disable
Select SSID — придумайте и введите имя сети Вай-Фай
Network Authentication (режим шифрования) рекомендуется использовать — WPA2-PSK;
WPA/WAPI passphrase (пароль для Wi-Fi) — минимум 8 символов;
WPA/WAPI Encryption — AES.

После чего нажимаем кнопку «Apply».

Рис.6

После этого переходим во вкладку «Management» и нажимаем кнопку «Reboot» (Рис.7).

Рис.7

Рис. 8

Рис.9

https://otarifah.ru/tarify-rostelecom/obzor-terminala-i-nastrojka-routera-eltex-ot-rostelekoma.html
https://tvoi-setevichok.ru/setevoe-oborudovanie/kak-nastroit-router-eltex-ntp-rg-1402g-w-poshagovaya-instruktsiya.html
https://192-168-0-1.ru/nastroyka-eltex-ntp-rg-1402g-w/

Настройка WiFi на маршрутизаторе Eltex

Для конфигурирования устройства к нему необходимо подключиться через любой web-браузер. Роутер является самостоятельным устройством, имеющим свой IP-адрес. При сохраненных заводских настройках Элтекса он должен быть 192.168.1.1 (192.168.0.1). Его надо ввести в адресную строку браузера и нажать “Enter”.

Должна открыться страница авторизации. При заводских настройках: имя пользователя – user, пароль – user. После этого нажать “Отправить”. На главной странице маршрутизатора в левом столбце требуется оькрыть “WI-FI” и выбрать “Basic”.

На следующей странице необходимо расставить “галочки” в пунктах “Wireless” и “WMF”. В поле SSID надо вписать название создаваемой сети Элтекса и указать максимальное значение беспроводных абонентов в строке “Max Clients”. После этого требуется применить и сохранить введенные значения (Apply).

На странице пункта безопасности сети “Security” требуется продублировать идентификатор новой сети SSID в соответствующем поле и выбрать из списка предлагаемых наиболее защищенный способ шифрования WPA2/PSK. Требуется задать надежный пароль для входа в беспроводную сеть, который рекомендуется сохранить в отдельном, недоступном для посторонних месте. После внесения данных их необходимо применить и сохранить (Apply).

Во вкладке “Management” надо нажать кнопку перезагрузки (Reboot) и через минуту маршрутизатор будет перезагружен и готов к работе. Для более надежной защиты созданной сети требуется поменять стандартный user – пароль для входа в меню настроек на стартовой странице – на индивидуальный (не менее 8 символов).

Настройка оборудования для подключения

Прежде чем начать настройку роутера, найдите на нем или в документации информацию для авторизации:

IP-адрес WEB-интерфейса для настройки. Пример: 192.168.0.1;
Логин и пароль для авторизации. Они могут быть одинаковыми, например, «admin», «admin».

После этого:

Включите компьютер и запустите любой браузер.
Введите IP-адрес в адресную строку браузера и нажмите Enter.
Введите логин-пароль для авторизации.
Найдите настройки проводного подключения, чтобы указать логин, пароль и другие данные, указанные в договоре.

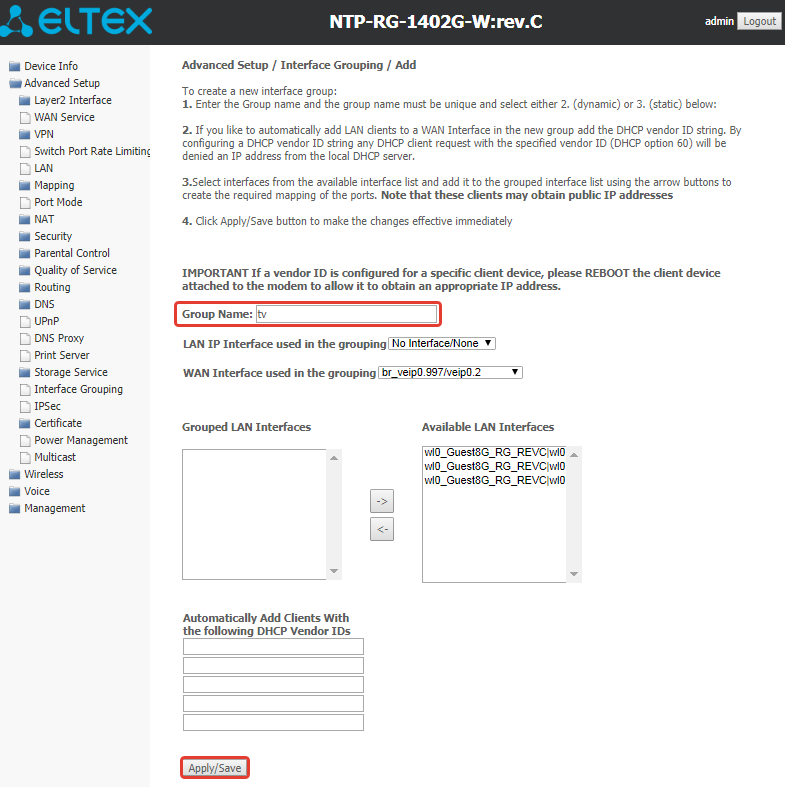

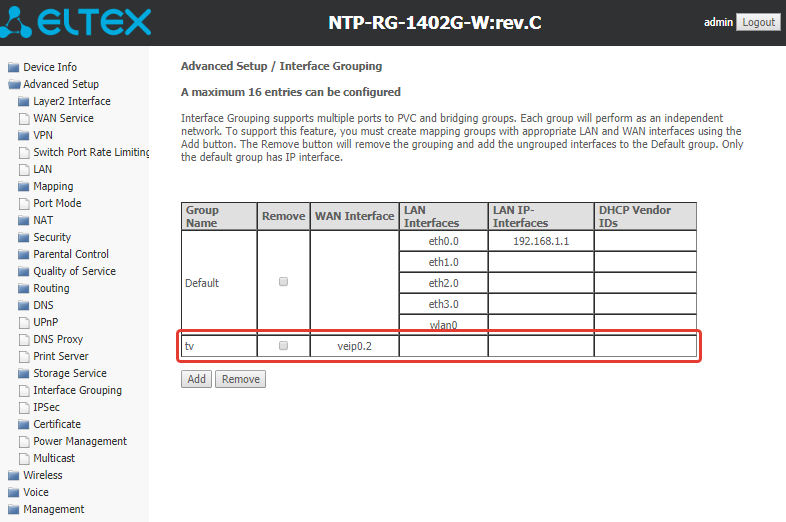

В разделе для локальной сети укажите разъем IPTV и включите эту функцию, если у вас есть телевизионная приставка.
Введите SSID и пароль для Wi-Fi в настройках беспроводных сетей. Если роутер поддерживает multiSSID или 2 диапазона частот, вводить данные придется отдельно для каждой подсети.

ПАО «Ростелеком» указывает в договоре следующие настройки для подключения:

логин и пароль, их используют для идентификации вас как легального пользователя. Не путайте их с соответствующими данными для входа в WEB-интерфейс роутера;
протокол доступа к сети/ тип подключения / Тип инкапсуляции. ПАО «Ростелеком», как правило, использует PPPoE (Point-to-Point over Ethernet);
VPI/ VCI – 0/55;
Категория сервиса – UBR.

Для запуска телевидения IPTV используйте следующие настройки:

VPI = 0;
VCI = 50;
Тип инкапсуляции = Bridged IP over ATM LLC SNAP (RFC1483);
Категория сервиса = UBR.

Также не забудьте настроить:

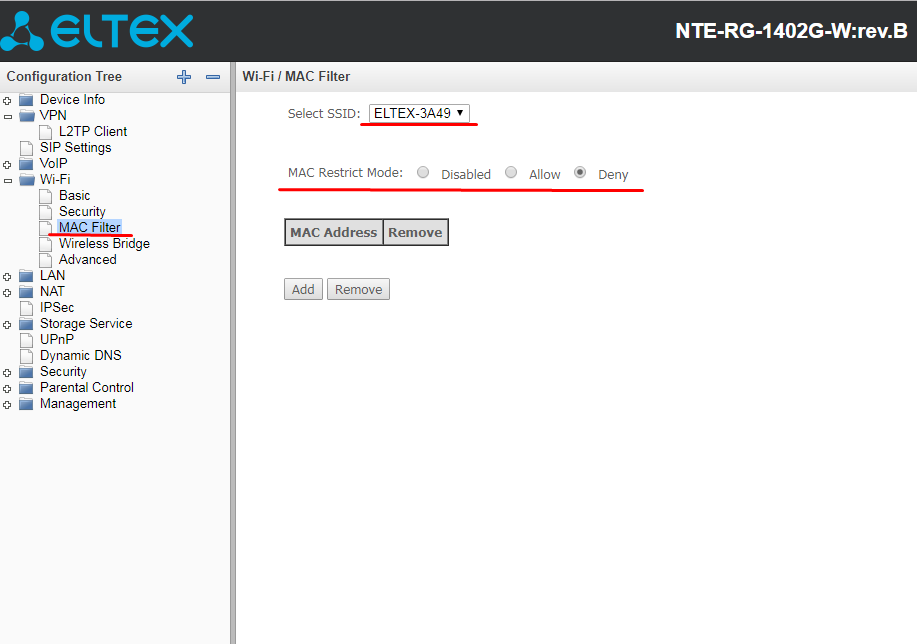

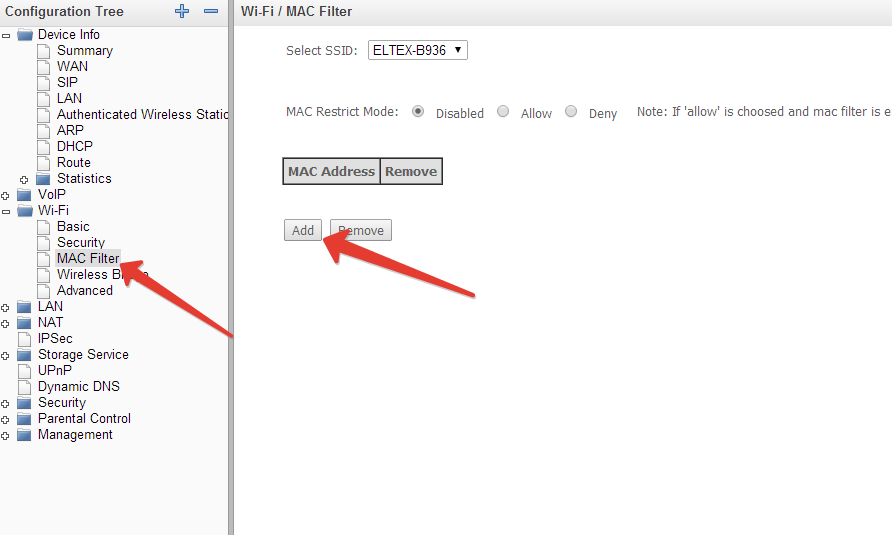

составить список устройств, которым запрещен доступ в вашу локальную сеть;
составить список устройств, которым разрешен доступ в вашу локальную сеть;
ограничит скорость и объем трафика для всех пользователей, конкретных категорий или подсетей.

ПАО «Ростелеком» поддерживает широкий ассортимент маршрутизирующего оборудования для любых целей. Пользуйтесь нашими критериями для выбора наиболее подходящего варианта роутера.

https://teh-int.ru/rostelekom/eltex.html
https://mytel.pro/eltex
https://kakoperator.ru/collect/kakoj-router-luchshe-vybrat-dlya-rostelekom

Как соединить роутеры по WiFi

Теперь давайте рассмотрим как соединить два роутера в одну сеть по WiFi. Здесь на сегодняшний день сложилась интересная ситуация. С одной стороны единственный на сегодня технически правильный вариант, при котором можно использовать несколько маршрутизаторов — это MESH-сеть. Но это оборудование стоит значительно дороже, а потому многие обходятся более дешёвым способом — с использованием старой и давно известной технологии WDS — Wireless Distribution System — которая позволяет расширить зону объединив несколько WiFi точек доступа в одну сеть без необходимости соединять их кабелем.
На роутерах D-Link это называется «режим WiFI-клиента», у ASUS это «Беспроводной мост».

Сразу скажу, что скорость Вай-Фая при такой схеме может быть значительно ниже, но если, выбор невелик, то сойдёт и так.

Я покажу как правильно настроить такое соединение на роутере D-Link DIR-300. Если у Вас другая модель, то убедитесь, что она умеет работать с WDS и действуйте по аналогии.

Начинаем с того, что заходим в веб-интерфейс устройства (у D-Link используется IP-адрес 192.168.0.1). Открываем раздел настроек «Wi-Fi» -> «Клиент».

Здесь будет отображён список сетей, которые видит роутер и среди них нужно выбрать ту, к которой мы будем подключаться и ввести её пароль.

Если подключение пройдёт нормально, то после этого нужно перейти в раздел настройки WAN-подключения, удалить там все существующие соединения и создать новое с типом «Динамический IP», а интерфейсом для соединения выбрать беспроводную сеть — WLAN или WiFIClient (в зависимости от прошивки).

После этого в таблице соединений появится новая строчка созданного подключения.

Теперь нужно обязательно сохранить настройки маршрутизатора и перезагрузить его.

После перезагрузки можно подключать клиентские устройства и проверять работу. Если всё было сделано правильно, то соединение WiFi роутеров в одну сеть через WDS должно работать. Если всё же возникли проблемы, то начните с того, что обновите прошивку маршрутизатора — очень часто дело оказывается именно в этом.

Подключение роутера Eltex от Ростелекома

Настройка роутера Eltex NTP-RG-1402G-W от Ростелекома возможна только для оптического интернета, подведенного прямо к квартире. Перед тем как внести параметры соединения в веб-интерфейсе, нужно выполнить правильное подключение устройства.

В комплекте с роутером Eltex от Ростелекома находится лишь блок питания и инструкция по эксплуатации. Кабели для LAN, телефона и телевизора будет необходимо приобрести отдельно.

Задняя панель терминала оснащена множеством различных разъемов. Здесь присутствуют входы и выходы:

питания;
USB;
телефона (1-2);
LAN-сети (1-4);
оптоволокна (PON).

На задней стенке устройства также находится кнопка включения/выключения питания и две антенны, которые позволят получить оптимальное качество сигнала Wi-Fi сети по всей квартире или офису.

Лицевая панель роутера оснащена информационными индикаторами, которые помогут в настройке устройства, а также обнаружении возможных неисправностей.

Здесь находятся светодиоды, которые отвечают за:

Wi-Fi соединение;
телевидение;
LAN устройства;
телефоны;
статус работы;
оптическое подключение;
питание роутера.

Перед тем как зайти в веб-интерфейс и настроить роутер Eltex от Ростелекома для работы с необходимым оборудованием, понадобится подключить блок питания и оптический кабель провайдера. Подсоединив сетевой шнур в соответствующий разъем на роутере и компьютере, можно будет перейти к настройке параметров интернет-подключения.

Настройка интернета на Eltex NTPG RG 1402G W

Возникает вопрос о том, как зайти в программное обеспечение роутера Eltex от Ростелекома? Подключив устройство как указанно выше, останется лишь открыть любой из браузеров на компьютере и ввести IP адрес 192.168.0.1. Для доступа в веб-интерфейс в целях безопасности будет необходимо указать логин и пароль. Оба они по умолчанию имеют значения «user».

Зайдя в параметры роутера, для последующей настройки переходим в пункт «Услуги» в горизонтальном меню и открываем вкладку «Порты». Для нулевого и первого порта выбираем из выпадающего списка значение «Internet», второй и третий – STB. Активируем параметр IGMP Snooping.

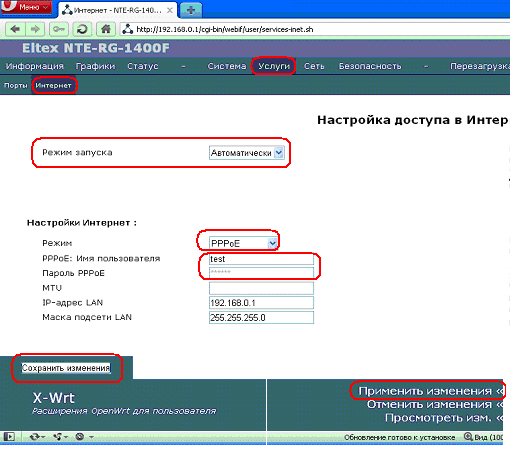

Открываем соседнюю вкладку «Интернет». Здесь сразу же выбираем автоматический режим запуска и переходим непосредственно к параметрам интернета. Выставляем режим PPPoE. Вводим логин и пароль, выдаваемые провайдером.

В пунктах IP и MAC адреса вводим 192.168.0.1 и 255.255.255.0 соответственно. В нижней левой части окна нажимаем кнопку сохранения, а затем применяем параметры, используя пункт справа. После этого нужно будет выполнить перезагрузку устройства и параметры вступят в силу.

Активация Wi-Fi соединения

Для включения Wi-Fi на Eltex NTU RG 1402G W от Ростелекома понадобится зайти в параметры веб-интерфейса на вкладку «Сеть». Отметив пункт включения, появятся дополнительные поля. Здесь будет необходимо задать:

идентификатор сети (название точки доступа) – заполняем произвольно;
режим безопасности – WPA или WPA2;
метод шифрования – TKIP/AES;
способ аутентификации – секретная фраза;
секретная фраза WPA (пароль) – заполняем произвольно.

Подтверждаем и сохраняем параметры.

Проброс портов на Eltex

Проброс портов на роутерах Eltex от Ростелекома выполняется при помощи специальной программы, но предварительно необходимо внести некоторые изменения в веб-интерфейсе оборудования. Зайдя в него, как описывалось выше, понадобится перейти на вкладку «Сетевые сервисы», находящуюся в верхнем горизонтальном меню. Здесь выставляем разрешение на UPNP, сохраняем и применяем изменения, а также перезагружаем устройство.

Теперь скачиваем программу FlylinkDC++. Установив и открыв ее, переходим в настройки. Выбираем вкладку «Настройки соединения» и вводим параметры, указанные на скриншоте.

При необходимости проброса других портов вносим изменения в соответствующие поля. Активируем пункт «Брандмауэр с UPnP». Перезапускаем программу и убеждаемся в сохранении выбранных параметров. Этим методом можно выполнить проброс порта 5000 и других на оборудовании Eltex от Ростелекома.

Дополнительные возможности роутера eltex rg 1402g w

Среди дополнительных возможностей роутера eltex rg 1402g w стоит отметить достаточно актуальную в настоящее время тему «Родительского кнтроля».

Настройка осуществляется через меню «Parental control»:

нажмите на «ADD» для того чтобы создать новое (так сказать, «родительское») правило (максимально 16 записей);
укажите имя пользователя в строке «User Name»;
выберите «Browser’s MAC Address» — если правило применяется к компьютеру с которого настраивается правило, если применяется к другому устройству выберите «Other MAC Address (xx:xx:xx:xx:xx:xx)» и введите mac-адрес вручную;
«Days of the week» — регулирует, в какие дни применяется ограничение;
«StartBlockingTime (hh:mm)» – время начала блокировки и «EndBlockingTime (hh:mm)» окончания.

В заключение стоит отметить, что в категории абонентских оптических терминалов «RG1402GW» занимает далеко не последнее место и давно уже заслужил признание пользователей.

Настройка Wi-Fi

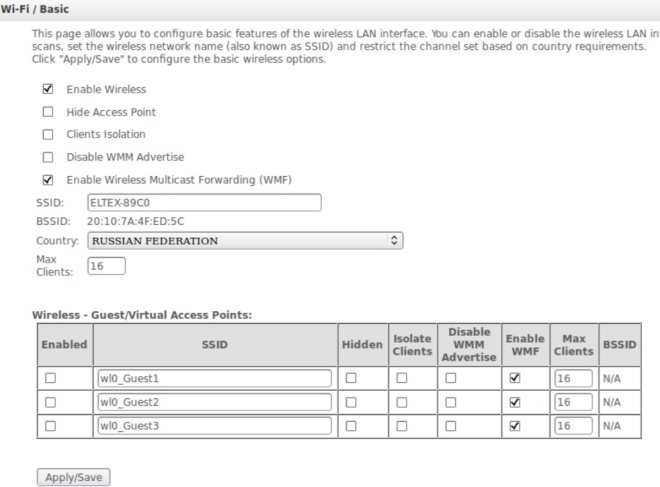

Слева в меню заходим в раздел «WiFi» и далее заходим в основные «Basic» настройки. Теперь давайте коротенько расскажу вам про галочки, которые можно включить или выключить:

Enable Wireless – включает или выключает вай-фай сеть. Мы её сразу включаем. Но если вам не нужна беспроводная сеть, то деактивируем опцию.
Hide Access Point – сеть не будет видна при поиске, но к ней можно будет подключиться по имени. Режим невидимой сети.
Clients Isolation – все, кто будет подключен к роутеру через вайфай, не будут видеть друг друга, но будут иметь доступ к интернету.
Disable WMM Advertise и Enable Wireless Multicast Forwarding (WMF) – эти параметры оставляем по умолчанию

Теперь ниже в поле SSID – вводим название беспроводной сети. Обязательно указываем страну, в которой вы сейчас находитесь, это нужно для того, чтобы роутер грамотно выбрал используемые каналы. В строку «MAX Clients» можно выставить ограничение по подключаемым клиентам по беспроводной сети. Я настоятельно не рекомендую выставлять значение больше указанного. Применяем и сохраняем параметры.

Переходим в раздел «Security». В верхнем выпадающем списке вам нужно выбрать сеть, к которой вы будете менять настройки – выбираем нашу ранее созданную сеть по имени. Далее ниже выбираем режим шифрования «WPA2-PSK». Если же вы хотите убрать пароль, то выбираем режим «Open». В самом конце вводим пароль и сохраняем изменения.

Настройка находится там же в разделе «Wi-Fi» – находим подраздел «WirelessBridge». В верхней строке выставляем мод моста (Wireless Bridge) или точки доступа (Acces Point). Вторая строка «Bridge Restrict» включаем фильтрацию по MAC, но если вы подключаетесь к известной сети, то режим можно выключить. Далее ниже идут 4 строки, в первую вводим MAC подключаемого устройства.

Индикаторы, порты и подключение

У компании Eltex есть две аппаратные версии роутера Eltex NTP-RG-1402G-W, поэтому давайте рассмотрим обе. Я вам советую для начала ознакомиться с индикаторами, так как они будут показывать вам – нормально работает аппарат и интернет или нет.

Wi-Fi – беспроводное подключение. Если просто горит, значит сеть включена, если мигает, то значит идет передача данных.
LAN – подключение к локальным портам. Оранжевый – 1 Гбит/с; Зеленый – 100 Мбит/с.
Phone – подключение к телефонным портам.
PON – коннект с оптикой.
Status – авторизация в сети, либо есть, либо её нет.
Power – включен или выключен аппарат.

У более старой версии аппарата лампочки находятся сверху и имеют те же самые значения.

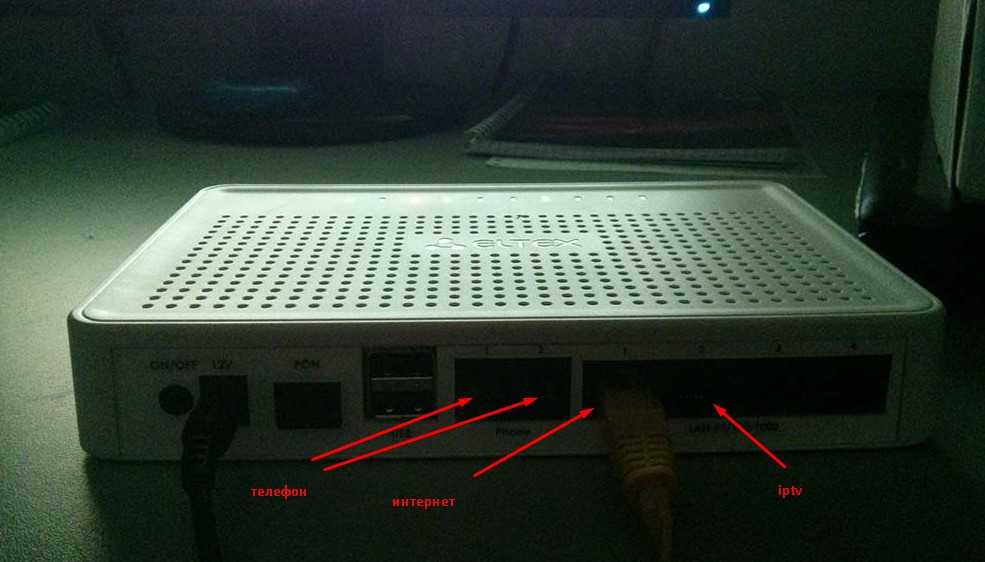

Теперь давайте ознакомимся с портами и подключим аппарат.

On/Off– кнопка включения выключения. Для перезагрузки нужно нажать на ней два раза (чтобы сначала выключить, а потом включить).
Вход для блока питания – подключением к электросети маршрутизатор.
USB – для подключения внешних носителей.
Phone 1, 2 – подключение телефонов.
LAN (P1, P2, P3, P4) – 4 локальных порта, сюда мы можем подключить любые локальные устройства: компьютер, ноутбук, принтер, камеру видеонаблюдения, телевизор и т.д.
PON – сюда подключаем оптический кабель.

Дополнительно может найти вход для подключения телевизионного кабеля – он может находится как справа, так и слева устройства. Также может иметь приписку «TV» – сюда мы подключаем провод от кабельной телекомпании.

Дополнительные возможности роутера eltex rg 1402g w

Настройка осуществляется через меню «Parental control»:

нажмите на «ADD» для того чтобы создать новое (так сказать, «родительское») правило (максимально 16 записей);
укажите имя пользователя в строке «User Name»;
выберите «Browser’s MAC Address» — если правило применяется к компьютеру с которого настраивается правило, если применяется к другому устройству выберите «Other MAC Address (xx:xx:xx:xx:xx:xx)» и введите mac-адрес вручную;
«Days of the week» — регулирует, в какие дни применяется ограничение;
«StartBlockingTime (hh:mm)» – время начала блокировки и «EndBlockingTime (hh:mm)» окончания.

Рубрики: оборудование

Оптический GPON-терминал Eltex NTP RG-1402G-W часто можно встретить у абонентов Интернета по оптике от Ростелеком. Настройка подключения к Интернету на этом оптическом модеме выполняется удалённо, оператором техподдержки по Вашему звонку. У пользователя на большее попросту нет прав. А вот чтобы настроить WiFi на Eltex NTP RG-1402G-W Вы вполне можете — сменить пароль, изменить название и т.п. Про это мы и расскажем в этой инструкции.

Для того, чтобы зайти в настройки оптического терминала Eltex NTP RG-1402G-W, сначала необходимо настроить сеть между оптической приставкой и компьютером.

Что мы сделали:

Зашли в сетевые подключения (там, где находится Подключение по локальной сети)
Зашли в свойства Подключения по локальной сети и открыли свойства Протокола интернета TCPIP
Установили галочку напротив «Получить IP-адрес автоматически»

Для чего это сделано – оптическая приставка выдает ip-адреса подключаемым устройствам автоматически.

Далее для проверки правильности действий и связи между компьютером и оптической приставкой выполняем команду ping:

Что мы сделали:

Нашли командную строку;
Ввели команду ping и указали ip оптической приставки (192.168.1. 1)
Открытое окно и данные внутри говорит о том, что идет обмен данными между оптической приставкой и компьютером. Следовательно, все правильно сделали.

Примечание: Связь между оптической приставкой и компьютером должна быть! Она не зависит от настроек станционного оборудования! Если нет связи – проблема может заключаться в следующем: компьютер, оптическая приставка, компьютерный шнур ETHERNET.

Дополнительные возможности роутера eltex rg 1402g w

Настройка осуществляется через меню «Parental control»:

нажмите на «ADD» для того чтобы создать новое (так сказать, «родительское») правило (максимально 16 записей);
укажите имя пользователя в строке «User Name»;
выберите «Browser’s MAC Address» – если правило применяется к компьютеру с которого настраивается правило, если применяется к другому устройству выберите «Other MAC Address (xx:xx:xx:xx:xx:xx)» и введите mac-адрес вручную;
«Days of the week» – регулирует, в какие дни применяется ограничение;
«StartBlockingTime (hh:mm)» – время начала блокировки и «EndBlockingTime (hh:mm)» окончания.

Дополнительные возможности роутера Eltex rg 1402g w

Настройка родительского контроля производится путем выбора в меню на стартовой странице пункта «Parental Control». Создается правило для «детского» устройства в сети. В нем указываются дни ограничений работы в интернете, время начала и окончания блокировки.

Перенаправление портов

Проброс портов или переадресация используется для получения доступа к данным на другом устройстве локальной сети для обмена трафиком через различные приложения. Делается это в меню роутера «NAT». На виртуальном сервере указывается номер порта, IP-адрес компьютера, который получает к нему доступ, и протокол, по которому производится обмен. По умолчанию все порты закрыты.

Ростелеком продолжает развивать технологию FTTH (Fiber to the Home) — волокно до квартиры или коттеджа. Теперь во многих домах уже используется оборудование Eltex XPON, и видимо в дальнейшем ростелеком будет использовать только это оборудование.

В квартире ставится оптический терминал Eltex который сразу настраивается под услуги которые вы заказали и все работает, покрайне мере должно))

Опишу как настроить wi-fi на терминале ELTEX-ntp-rg-1402g-w. Поумолчанию wi-fi на этом терминале уже настроен, нужно только найти вашу сеть wi-fi это обычно мощности сигнала самая «сильная», находится надо вблизи терминала. Чтобы узнать пароль от сети wi-fi посмотрите на терминале снизу он начинается на «ELTX» и затем идут буквы с цифрами вводим все учитывая что буквы все латинские БОЛЬШИЕ. Возможно вы захотитие поменять пароль на Wi-fi — читайте статью дальше. Есть одно но, в настоящий момент на этих терминала даже нет возможности поменять имя сети и пароль. Хотя я думаю что это зависит он настроек провайдера.

Если вы находите wi-fi сеть и не знаете от нее пароль, то узнать его очень не трудно.

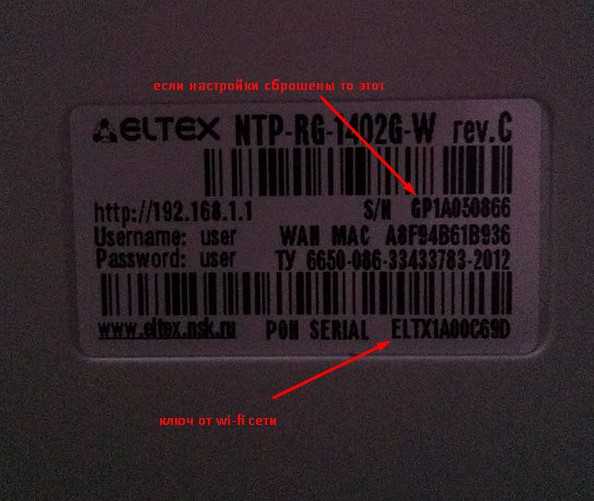

Возьмите терминал и переверните его. Снизу терминала есть наклейка, здесь написаны серейники этого терминала они то и являются ключом от wi-fi

Если же вы хотите изменить имя сети и сам пароль, то тогда заходите в веб-интерфес по 192.168.1.1
далее логин и пароль «user» »
user» (без кавычек)
вы зайдете под пользователем. Чтобы зайти в веб-интерфейс терминала Eltex NTP-RG 1402G-W нужно ввести логин — admin пароль — password Тогда настройки будут более расширенные и вы сможете настроить терминал в режим бридж

Выбираем wi-fi и security

В этом поле, как на скрине, прописывается пароль на wi-fi если нажать рядом на ссылку то можно посмотреть что за пароль.

Можно сделать фильтрацию по MAC адресам

На этом терминале настроек что касается wi-fi довольно много, можно поиграться с различными конфигурациями.

P.S
Когда проходит установка, инсталлятор должен прописать так называемое кодовое слово на терминале Menegement —> Pon Password
Обычно это номер наряда на установку линии. Все остальное настраивает удаленно тех поддержка.

Полная инструкция по настройке терминалов ELTEX, нужно только найти вашу модель.

Прочитано 646582
раз

Роутер Eltex NTP-RG-1402G-W можно использовать с провайдером Ростелеком только при условии подключения квартиры непосредственно к оптоволоконному интернету. Перед настройкой конфигурации через веб-интерфейс сперва необходимо корректно подключить девайс. В стандартный комплект устройства Eltex входят только адаптер питания и лист с инструкцией — поэтому соединительные провода для телевизора, интернета, и телефонии покупаются пользователем самостоятельно.

На задней части роутера можно увидеть ряд разъемов, среди которых есть следующие:

вход для электропитания;
порт USB;
порты LAN (1-4);
разъемы для телефона (1-2);
оптоволоконный разъем (PON).
Там же можно найти кнопку включения девайса и места для расположения Wi-Fi антенн.
Передняя часть роутера содержит светодиоды, отображающие важную информацию во время конфигурации девайса. Также они могут помочь в диагностике некоторых неполадок.
Световые индикаторы показывают статус следующих функций:
соединение Wi-Fi;
телевидение;
устройства, подключённые к LAN;
состояние работы устройства;
статус оптического подключения;
наличие питания.

Роутер eltex rg 1402g w: индикаторы и разъемы

Теперь несколько слов о визуальной составляющей маршрутизатора.

На передней панели терминала расположены индикаторы (слева – направо):

«WIFI». Стабильный зелёный цвет означает, что беспроводная сеть активна, а если индикатор мигает – осуществляется передача данных.
«LAN: P0/P1/P2/P3». При оранжевом цвете индикатора установлено соединение 1000 Мбит/с, если же лампочка «горит» зеленым – 10/100 Мбит/с.
«TV». Красный – отсутствует ТВ сигнал, оранжевый – ненормированный уровень сигнала (выше +2 или ниже -8 дБм).
«Phone 0/ Phone 1». Зелёный – телефонная трубка снята, мигает – отсутствует авторизация на SIP –сервере, медленно мигает – принимается сигнал вызова.
«PON». Зеленый – соединение между оптическим терминалом и устройством установлено, красный – сигнала нет.
«Status». Зелёный – установлена PPP сессия, оранжевый – авторизация не пройдена.
«Power». Оранжевый – используется конфигурация по умолчанию, зелёный – активная конфигурация отличается от конфигурации по умолчанию.

На задней панели терминала rg 1402g w расположены следующие порты, кнопки и разъёмы:

«ON/OFF». Кнопка включения/выключения питания терминала.
«12V». Разъём для адаптера питания.
«USB». Для подключения usb носителей и устройств.
«TV». Используется для подключения телевизионного кабеля.
«Phone 0/ Phone 1». Разъём для подключения телефонных аппаратов.
«LAN: P0/P1/P2/P3». Порты для подключения сетевых устройств.
«PON». Разъём для оптического интерфейса GEPON.
«F». Кнопка для перезагрузки терминала или сброса конфигурации до значения по умолчанию.
«Левый и правый разъёмы под антенну».
