Роутер мгтс gpon настройка bridge

Перевести роутер в режим моста

После этого перед вами откроется окно с предложением пройти авторизацию. Здесь необходимо ввести логин и пароль. Снова смотрим на этикетку. На первом роутере необходимо установить отдельный канал. Выбираем его из перечня в диапазоне от одного до тринадцати. Не забудьте установить отметку в графе активации WDS. Сохраняем выполненные изменения. Допустим, что на втором роутере вы проделали те же самые манипуляции. Но режим моста почему-то не активирован

Обратите внимание: такая проблема возникает по одной простой причине. Необходимо выставлять статический IP-адрес для подключаемого девайса

Если использовать два одинаковых параметра для двух роутеров, произойдет конфликт адресов. И мост работать не будет.

Настраиваем модем в режиме роутера

Как зайти в web-интерфейс?

На наклейке или в инструкции – должно быть указано значение IP-адреса графического интерфейса модема. Сначала мы пробуем попасть в него, не выполняя сброс настроек.

Разъем LAN модема – подключают к компьютеру, как показано:

Схема подключения модема к ПК

Сетевую карту в компьютере настраивают так:

IP-адрес – любой, принадлежащий диапазону адресов модема
Адрес шлюза – равен адресу IP модема (или адресу web-интерфейса)
Маску сети устанавливают «с последним нулем» (приводим пример):

Настройка сетевой карты

Если после проверки нескольких значений адресов стало ясно, что выполнить вход нельзя, приводим единственный совет: надо сбросить настройки модема. Через минуту или позже после включения питания модема – нажимают кнопку reset на корпусе (удерживая ее 10-15 секунд).

После сброса к любому модему можно подключиться, настроив сетевую карточку на «авто» IP и DNS. Последовательность – такая: сброс, настройка сетевой карты, перезагрузка ПК.

Настраиваем подключение в модеме-роутере

Как настроить модем в режим роутера, мы рассматриваем на примере устройства D-Link DSL-2500U BRU. При входе в интерфейс, сообщите логин и пароль администратора (слово admin):

Основная вкладка интерфейса

Нужно будет удалить «лишние» интерфейсы соединений (используя «Remove»), и нажать «Add»:

Настройка нового соединения

Обратите внимание: если на второй по счету странице – указать вместо «PPPoE» режим «Bridging», то получим модем, работающий в режиме «мост». Настройка сводится к установке параметров подключения с последующим нажатием «Next»

Параметры PPPoE-соединения:

VPI и VCI-значения для канала Интернет
Режим инкапсуляции (обычно – LLC)
Имя и пароль абонента
«Статический» IP (только в случае его использования)

Установите галочку «Keep Alive», если нужно получить подключение, работающее постоянно. Опцию «NAT» и «Firewall» надо задействовать обязательно (а «IGMP» – только в случае передачи провайдером IPTV, притом, по одному каналу вместе с Интернет). «WAN Service» – надо использовать всегда. На последнем этапе, нажмите «Apply» (и затем – «Finish»). Успешной настройки.

Как настроить ADSL-модем в режим прозрачного моста (бридж).

Для настройки нового модема в режим прозрачного моста (бридж), Вам нужно зайти в его веб-интерфейс. IP-адрес модема в локальной сети как правило — 192.168.1.1, а в случае D-Link или некоторых моделей NetGear и TP-Link, IP-адрес устройства несколько иной — 192.168.0.1. Соответственно в браузере надо вводить адрес http://192.168.1.1 или http://192.168.0.1. Логин и пароль на доступ, как правило, написан на наклейке на нижней части модема (кстати, как и IP-адрес). Если у Вас не получается зайти в настройки — изучите статью Как зайти в настройки роутера. Далее надо запустить Мастер быстрой настройки (Wizard или Quick Setup). В момент выбора «Типа подключения (Connection type)» — выберите тот тип подключения Bridge или Bridging. Если же Вы настраиваете модем не через «Мастер настройки», а вручную, то раздел настройки подключения у большинства модемов называется Интернет (Internet) или WAN. Вот в этом разделе нужно будет создать новое соединение (WAN-сервис) типа Bridge или Bridging.

Чтобы перенастроить модем в режим мост, если он уже настроен в режим роутера, то опять же надо будет зайти в веб-интерфейс устройства и в разделе WAN или Internet изменить тип соединения на Bridge или Bridging. Если изменить тип не удается или нет такой возможности — удалите соединение и создайте его заново. После манипуляций с ADSL-модемом не забудьте сохранить его настройки

Преимущества и недостатки функции

Режим моста, так же как и все другие функции на роутере, имеет свои положительные и отрицательные стороны. Начнем с преимуществ:

Простые и доступные настройки. Пользователю не нужно обладать специальными знаниями или навыками, чтобы быстро настроить мост.
Режим моста не приводит к блокировкам и ограничениям. Девайс функционирует как прямой канал между поставщиком услуг и пользователем.
Можно расширить зону действия беспроводной сети.

Не предусмотрена возможность подключиться к провайдеру, даже через кабель.
Нельзя работать с функциями DHCP-сервера. Он автоматически присваивает IP другим гаджетам.
Нельзя использовать межсетевой экран. Это существенно понижает степень защиты от атак.
Между девайсами различных брендов могут возникать трудности коммутации.

Режим бридж несколько уменьшает функциональные возможности роутера, превращая его просто в посредника. Поэтому у этой технологии много минусов.

Дополнительные возможности, доступные в режиме «роутер»

IPTV, опция VoIP и другие

Режим «роутер» хорош тем, что можно настраивать несколько интерфейсов соединения с провайдером (один, PPPoE – это канал Интернет). Ростелеком, например, по отдельному каналу передает IPTV. Также, дополнительные интерфейсы используются, чтобы задействовать опцию VoIP или некоторые другие:

Несколько интерфейсов подключения

Обратите внимание, что значения VCI/VPI для каждого из интерфейсов – различны. Второй и последующие каналы подключения могут быть настроены в режиме «мост»

В некоторых модемах – дополнительно надо указывать, что основным шлюзом подключения является интерфейс PPPoE:

Настройка модемов D-Link, «новый» графический интерфейс

Если LAN-портов предусмотрено несколько, надо еще «бриджевать» мостовой интерфейс с одним из портов. Изучите инструкцию на модем (если LAN-порт один – выполнять подобную настройку не понадобится).

Режимы работы подключения в роутере

«Keep Alive» – включен постоянно (он же – «Always On»), данный режим рекомендуется использовать
«Dial On Demand» – автоподключение при обращении к ресурсам Интернет (отключение происходит через установленное время после завершения передачи)
«Manual Connection» – подключение/отключение соединения через вкладку (обычно, основную) в web-интерфейсе

Минусы использования WDS

Первый самый главный минус в том, что для связи двух сетей используется почти половина скорости передатчика. То есть роутеру нужно одновременно раздавать беспроводную сеть в локальной территории, а также держать постоянную связь со вторым роутером. Второй же делает всё аналогично. Поэтому скорость в локальной сети падает на 50%.

Второй минус — это сложность настройки для разных устройств. То есть если у вас роутеры разной фирмы – есть вероятность, что мост вы не настроите. Третий минус – не все модели роутером поддерживают этот мод, о чем я уже и говорил.

Ещё можно отметить как минус – статический канал. Дело в том, что если у вас поблизости много соседей и все сядут на один канал – связь между вашими маршрутизаторами станет ещё хуже. В таком случае помогает сканирование каналов и выявление наиболее свободного. Тогда заходим в настройку и ставим свободный канал.

Настроить zte как мост

ZTE router (ZXHN H108N) – прошивка » adslmodem adslmodem

В теме действуют все Правила форума или 10 заповедей новичка, кому тяжело осилить Правила Форума Обсуждение устройств, не относящихся к данной теме, запрещено. Если нужной вам темы по конкретной модели не существует — создайте её. Вместо слов «Спасибо!» используйте + Если у вас меньше 15 постов — нажмите на кнопку Жалоба под тем сообщением, где вам помогли, и напишите благодарность. Полезные темы на заметку: FAQ по форуму, Как искать на форуме?, Как убирать изображения под спойлер.

В теме нет куратора. По вопросам наполнения шапки обращайтесь к автору в QMS или к модераторам раздела через кнопку Жалоба под сообщениями. Как это сделать правильно, что бы вас поняли с первого раза, хорошо описано здесь .

Сообщение отредактировал stp101 — 25.10.19, 14:49

Сообщение отредактировал ShtrihKot — 27.10.17, 05:37

Здравствуйте, не получается прошить роутер, вроде все по инструкции делаю, в чем может быть проблема?

Модель ZXHN H108NСерийный номер ZTERRT1G9804089Версия аппаратного обеспечения V1.2Версия программного обеспечения V2.5.5_RU8T10Контрольная сумма ПО 115d0072Версия загрузчика V1.2.2Контрольная сумма Загрузчика 6c03f8c6Версия DSL прошивки 4926e811

И можно ли сделать бэкап родной прошивки?

Инструкция не работает. Судя по индикаторам модем переходит в какой-то спец.режим, но страница загрузки через 192.168.1.1 недоступна.

==>>StarhiyTigrЗдравствуйте, не получается прошить роутер, вроде все по инструкции делаю, в чем может быть проблема?

И можно ли сделать бэкап родной прошивки?—————————————————————->>Вы можете сделать аппаратный дамп флешки(программатором)?Или, может у вас появилась прошивка?(V2.5.5_RU8T9 или V2.5.5_RU8T10)

Здравствуйте. Ищу прошивку на данный модем.

Модель ZXHN H108NВерсия аппаратного обеспечения V1.1Версия программного обеспечения V2.5.4_MDT3Версия загрузчика V1.1.0

в 2.5.4_MDT3 отсутствует TR069, и возможность выбора ADSL модуляции.логин/пароль : user/userвозможно и учетка урезанная, но admin/admin не подходит.

to voronin_2000.Если вы имеете в виду эту: https://yadi.sk/d/54vUYNoB3TdkRt прошивку..То у неё суперпользователь(дефолтный) — Administrator:qazwsx .

Сообщение отредактировал Kakoluk — 08.05.18, 10:41

Источник

Чем отличается мост от репитера

Режим маршрутизатора позволяет нам просто раздавать интернет на различные домашние гаджеты. Но есть еще и режим репитера, который не стоит путать с функцией моста. У многих пользователей складывается ошибочное мнение. Они полагают, если подключить два роутера друг к другу, второй будет работать только как репитер. Это не совсем так. Поскольку второй роутер сможет создать независимую сеть от первого девайса. Будет создано совершенно самостоятельное подключение, установлен пароль. Функционал репитера на такие действия не способен. Помимо этого, многие путают модемы с маршрутизаторами. Устройство первого типа только принимает сигналы. На раздачу интернета по беспроводной сети модемы не способны. Но в продаже можно найти устройства 2 в 1 – модемы со встроенным роутером. Разница между режимом бридж и роутером есть. Ниже на примере модели TP Link подробно рассмотрим, как настраивать маршрутизатор в режиме моста.

Режим Bridge в роутере — что это?

Режим моста в роутере — что это? Это специальная функция, которая предназначается для подключения маршрутизатора к другим девайсам. Создавать подключения можно через панель управления роутера. Другими словами, роутер будет выполнять функцию связующего звена. Отсюда и название – «мост». Опция относится к Wireless Distribution Software. Сокращенное название технологии – WDS. Сфера применения этой функции широка. Часто этот режим применяют для того, чтобы подключить один роутер к другому. Это необходимо в первую очередь для улучшения сигнала. Второй девайс выступает в роли репитера.

Другой вариант применения – маршрутизатор используется, как промежуточное звено, к которому подключены устройства, не имеющие беспроводных модулей. В такой ситуации роутер используют в качестве стандартного Wi-Fi модуля. Различные модели маршрутизаторов, включая Keenetic от Зиксель и Микротик, способны функционировать в режиме моста. Чтобы точно узнать, поддерживает ли конкретная модель такой режим, следует ознакомиться с описанием и техническими характеристиками. Подключить маршрутизатор можно к ТВ без модуля вай-фай. То же самое можно сделать для ПК, в котором также отсутствует модуль. Роутеры могут объединять несколько устройств, независимых друг от друга. Настройка моста между двумя роутерами предполагает их соединение проводным или беспроводным способом.

Другие модели

Инструкция будет общая, то есть я дам рекомендации, что нужно делать. По сути, делается все одно и тоже во всех моделях, но проблема остается в том, что пункты меню находится в разных местах.

Подключаемся к сети роутера;
Открываем браузер и вводим стандартный адрес аппарата. Все данные для входа можно найти на этикетке маршрутизатора;
На основном роутере нужно поставить статический канал в настройках Wi-Fi сети.
Далее все настройки будут для второго передатчика. Ищем раздел, где прописан IP адрес роутера. Ориентируйтесь на последнюю цифру, которая должна быть «1», а первые две «192.168». Очень часто используют 192.168.1.1 или 192.168.0.1. Как только наёдете этот раздел поменяйте последнюю цифру на 2 или 3. Сохранитесь и перезагрузитесь.
Заходим по новому адресу и идём в раздел, связанный с Вай-фай. Там в каком-то пункте должен быть раздел WDS. Не перепутайте с WPS — это разные вещи.
После включения режима ищем первый роутер и подключаемся к нему. Вписываем ключ от первой машины.

Настройка моста между двумя роутерами на примере TP-Link

Всем привет! И наконец-то мы добрались до вопроса – как настроить мост между двумя роутерами. Вопрос конечно же не самый популярный и решение не такое простое. Сразу скажу, что режим моста, с одной стороны, сильно похож на режим повторителя или репитера. С другой стороны, они полностью отличаются и применяются в разных случаях.

Так в чем же отличие режима моста от повторителя? Повторитель или репитер – как видно из названия просто повторяют основную сеть. Например, у вас стоит роутер на первом этаже дома, и чтобы Wi-Fi нормально ловил на втором этаже туда ставится второй маршрутизатор, который и будет повторять беспроводную сеть. При этом будет существовать только одна сеть.

В режиме моста – первый аппарат обычно подключен к интернету, и его главная задача поделиться этим интернетом со вторым маршрутизатором. При этом у обоих будут разные беспроводные сети, разные правила и настройки локальной сети.

Очень часто это используется в загородных домах селах, деревнях и в местах, где есть проблемы с проведением интернета. Вот вам пример: есть многоэтажный дом, который находится в поселке. К нему провели интернет. Не далеко в метрах 100 есть частный дом, куда конечно же провайдер вести кабель не будет. Тогда хозяин частного дома может договориться с другом, который живет в многоэтажке, чтобы тот поделился интернетом. Для этого достаточно два роутера и мощная узконаправленная антенна – «пушка».

При этом интернет-центры могут быть любой фирмы, самое главное запомнить схему настройки. Также мы будем задавать статический канал — это необходимо для того, чтобы оба аппарата были, так сказать, на «одной волне», а точнее на одном канале. Подключение будет идти по Wi-Fi, поэтому кабель не потребуется. Ещё один важный момент – скорость на втором роутере будет резаться в два раза. То есть половину скорости будет идти на раздачу беспроводной сети, и для связи ближайших устройств. А вторая половина пойдет на связь с основным аппаратом.

Zte zxv10 h108l репитер?

Доброго времени суток. Подскажите, пожалуйста, есть 2 роутера(модема) zte zxv10 h108l. Один из них подключен к интернету и исправно его раздаёт, но на некотором расстоянии вайфай не ловит. Можно ли настроить второй в режим репитера или как-то ещё заставить ретранслировать сигнал? Или эта модель не умеет такого?

Добавлено через 11 минут В интернете искал, но всезнающий ГУГЛ указывает на описания с TP-Link и прочее. Был уверен, что это не возможно, но операторы кал-центра убедили в обратном и предложили всё сделать за отдельную плату, при чём категорически отказались предоставить интересующие меня настройки.

Добавлено через 1 минуту Может прошивку другую поставить нужно?

Помощь в написании контрольных, курсовых и дипломных работ здесь.

Режим моста/т доступу ZTE (ZXV10 H108L) и GEPON (BDCOM P1501C2)Провел оптическое волокно(ОВ). Поставили преобразователь GEPON BDCOM P1501C2. Как создать т.

Антенна для ZXV10 H108Lкто знает куда напаивать вывод на внешнюю? Добавлено через 18 минут.

Внешняя антенна к модему ZXV10 H108LЗдравствуйте! Ув. форумчане, имеется модем ZXV10 H108L.

NanoStation loco m2 + ZXV10 H108L, как настроить?Уважаемые друзья. Как настроить данные девайсы. Есть у меня сеть от Меганет, NanoStation loco.

Что такое режим моста или режим бриджа?!

Большинство модемов — как ADSL-модемы, так и оптические терминалы GPON ONT — умеют работать в двух режимах: 1) «Режим маршрутизатора», при котором модем сам подключается к сети провайдера и раздает Интернет на подключенные устройства. 2) «Режим моста (режим бриджа)». Это более простой режим в разрезе логической роли устройства в сети. Смысл этого режима в том, что модем выступает как бы проводником между сетью провайдера и компьютером абонента.

Другими словами, при таком варианте настройки, модем работает только на канальном уровне (L2) и отвечает только за канал между оборудованием доступа провайдера и Вашим компьютером. Главный минус режима моста (бридж) заключается в том, что со стороны абонента только одно устройство может подключиться в Интернет. Есть конечно исключения, но они весьма редки.

Настройка моста

На первом маршрутизаторе уже настроен интернет, и он полностью работает. Если вы его ещё не настроили, то можете посмотреть общую статью по настройке тут или поискать по своей модели на нашем портале. Схема настройки моста будет такая:

Установить статический канал Wi-Fi на первом передатчике;
На втором аппарате ввести другое название WiFi сети и установить тот же канал;
Включить режим «WDS» и подключиться к беспроводной сети основного шлюза;

В самом конце будет ещё одна глава, которая поможет решить некоторые проблемы с подключением. Но, надеюсь, никаких ошибок и проблем возникать не будут. Всё же если у вас останутся вопросы или возникнут какие-то непредвиденные ситуации – то пишем сразу в комментарии.

Основной

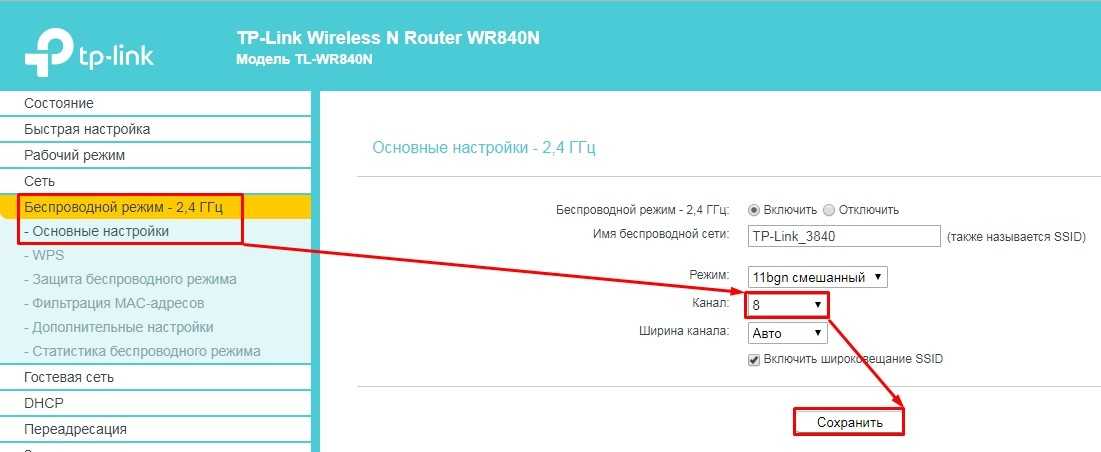

Подключаемся к роутеру и в браузере вводим: http://tplinklogin.net или один из двух адресов – 192.168.1.1, 192.168.0.1. На старой прошивке (может быть зеленого цвета) переходим в раздел «Беспроводной режим» – «Основные настройки». Устанавливаем канал и сохраняемся.

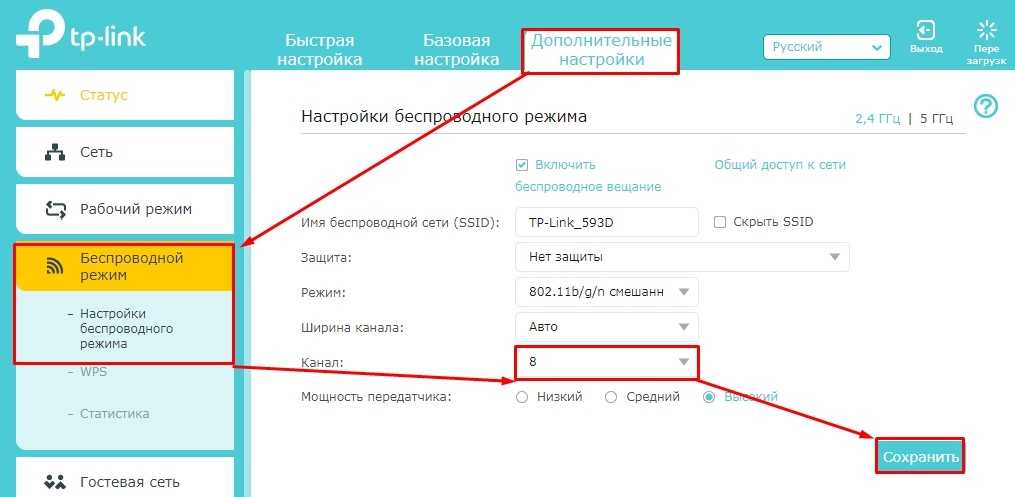

Если у вас другая прошивка, то нужно перейти во вкладку «Дополнительные настройки» – «Беспроводной режим» – «Настройки беспроводного режима». Далее вы знаете – что делать.

Второстепенный

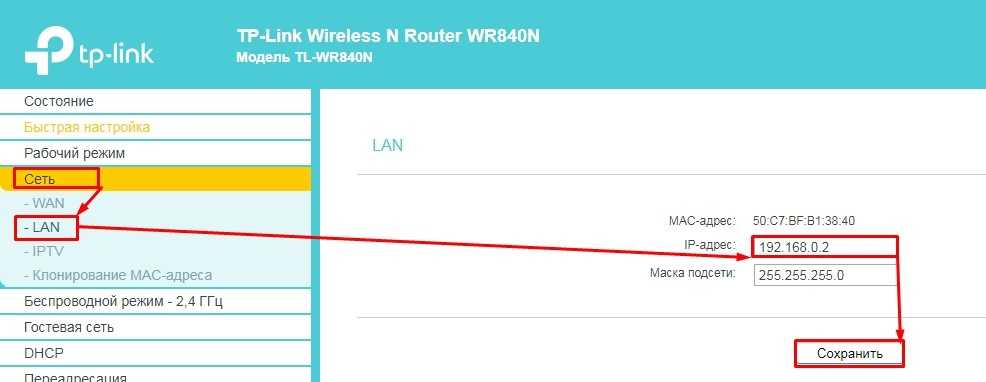

Чтобы поменять IP маршрутизатора, переходим: «Сеть» – «LAN» – далее меняем только последнюю цифру на 2 и сохраняемся.

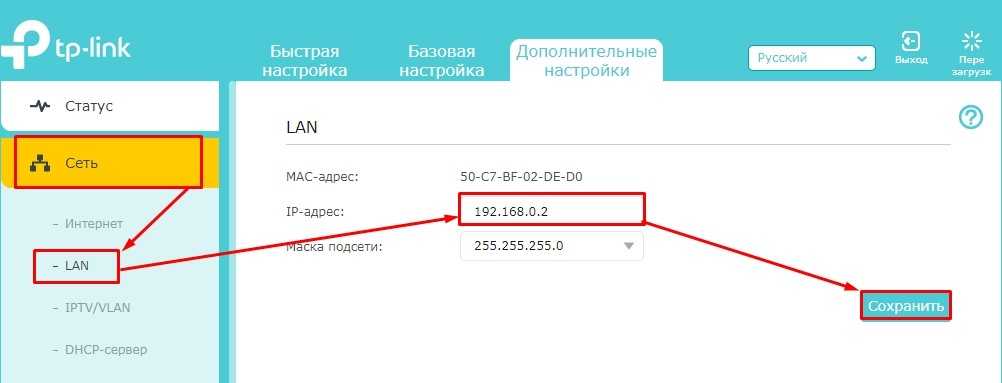

На новой прошивке путь немного другой «Доп. настройки» – «Сеть» – «LAN».

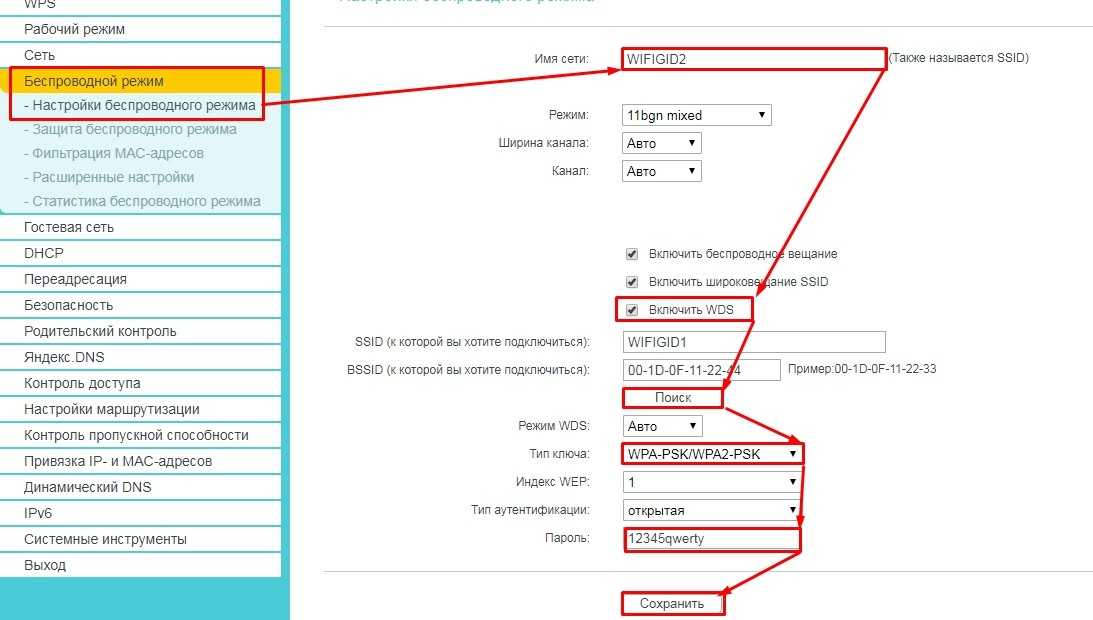

Теперь самое главное, нам нужно с этого второго роутера подключиться к беспроводной сети первого. Для этого в разделе «Беспроводной режим» – «Настройки беспроводного режима» – сначала устанавливаем имя второй Wi-Fi и обязательно установите канал как на первом (на скриншоте это не показано). Далее включаем галочку WDS. Ниже нажимаем «Поиск» и выбираем нашу сеть (в моем случае это WIFIGID1). Ниже указываем тип шифрования, который стоит в настройках первого. Вводим пароль и нажимаем «Сохранить».

На новой прошивке раздел находится в абсолютно другом месте: «Доп. настройки» – «Системные инструменты» – «Параметры системы». Дальше все также как на классической прошивке: нажимаем «Поиск» и подключаемся к нашей сети, вводим пароль и «Сохраняемся».
