«Куда нажать?»

Чтобы поднять коммутатор без отправки на ремонтника потребуется сделать финт ушами. Для этого неплохо сначала поскрести по сусекам и отыскать конфигурацию недоступного коммутатора.

Так, например, нас интересуют строчки:enable pvid auto_assignconfig vlan default delete 1-28config vlan default add untagged 25…config ipif System vlan default ipaddress 10.99.91.13/25 state enableНетрудно догадаться, что при применении к ним команды из нового конфига:config gvrp 25-28 pvid 50Доступ к коммутатору будет потерян.Как выйти из этой ситуации?

Подсказка: Несмотря на неправильную настройку VLAN, порт 25 по прежнему member в default vlan! Этим и надо воспользоваться!

DES-3200 сброс настроек и пароля : 33 комментария

Артём — у нас сейчас такие же идут. Там консольник стандартный, как на цисках, хуавеях и джуниперах. Подойдет любой.

имеется 20 штук des3200-52 (покупались примерно 6 месяцев назад). на всех есть проблема — при отключении питания настройки сбрасываются на заводские. подскажите — так и должно быть, или это дефект?

Виктор — у нас такая проблема успешно решилась обновлением прошивки.

Все помогает но после сброса если был залит до этого конфиг с паролем то вспоминаем пароль )))

скорость COM 11500

именно какой кабель нужен для подключение к консоли 2 день х..ярю не получается ((( Помогите плизз(((

У нас две версии был — у старых вход был rs232. Подошёл обычный кабель от старых модемов Zyxel. На новых уже RJ45 — там цисковский подходит.

Пробовал подключаться, получилось, не входил в сброс настроек, путем нажатия шифт+6. 10 минутным серфингом выяснил ещё несколько тональностей при ударе в бубен! если у вас не получается зайти в нужный мод и выходит сразу на ввод логинапароля, то ставим в настройках VT100+ опцию, вкл англ раскладку и капслок, и как только включили питание на коммутатор зажимаем шифт+6. Таким путем я смог скинуть конфиг.

Добрый день, хотел бы у вас узнать возможно ли сбросить коммутатор 3Com 3300 24 port 3C16380, через консоль, и как это сделать

Если кому поможет, сброс конфига получилось сделать следующим образом: В HyperTerminal настраиваем следующим образом: скорость 11500, бит 8, четность нет, стоповые биты 1, управлением потоком Xon/Xoff, далее shift + 6

Автор был неточен в описании . Очень долго пытался сбросить по данной рецептуре но ничего не выходило. Отрыл оригинальный мануал и всё стало на свои места. Зажимать комбинацию стоит не когда точки побежали, как только загрузится UART init ……………………… 100% и появится следующая строчка Starting runtime image у вас есть две секунды что-бы зажать комбинацию SHIFT + 6 после того как появится Password Recovery mode вводим желанную reset config. Удачи!

У Вас видимо иная ревизия. Там их несколько разных было. Сбрасывал описанным выше способом и причём не раз. А у Вас какая ревизия устройства?

Ревизия насколько я понимаю S1. Всё равно спасибо вам за описанный способ, который навел на то — что необходимо искать)

Блог о модемах, роутерах и gpon ont терминалах.

Сброс настроек и пароля на управляемых коммутаторах D-Link серии DES-3200.

Недавно возникла проблема с коммутатором D-Link DES-3200-10 — его нам передали уже настроенный. Перенастроить коммутатор несложно, но чтобы это сделать — надо сначала получить на него доступ. Но по 10.90.90.90 наш DES-3200-10 был недоступен. Через консоль тоже зайти не удалось — логин и пароль никто не дал. Единственный оставшийся выход заключался в сбросе конфигурации до заводской. Делается это следующим образом:

Примечание: На некоторых ревизия момент, когда надо нажимать комбинацию клавиш при сбросе настроек D-Link DES-3200 может отличаться. Например, на одной из ревизий комбинацию клавиш нужно нажать как только появится строчка «Starting runtime image».

После этого коммутатор должен прервать загрузку и уйти в Recovery Mode. Появится командная строка. В ней вводим команду

и затем, restart .

DES-3200 перезагрузится и после этого будет доступен с любого порта по адресу http://10.90.90.90 . Логин и пароль admin/admin.

DES-3200 сброс настроек и пароля : 33 комментария

Артём — у нас сейчас такие же идут. Там консольник стандартный, как на цисках, хуавеях и джуниперах. Подойдет любой.

имеется 20 штук des3200-52 (покупались примерно 6 месяцев назад). на всех есть проблема — при отключении питания настройки сбрасываются на заводские. подскажите — так и должно быть, или это дефект?

Виктор — у нас такая проблема успешно решилась обновлением прошивки.

Все помогает но после сброса если был залит до этого конфиг с паролем то вспоминаем пароль )))

скорость COM 11500

именно какой кабель нужен для подключение к консоли 2 день х..ярю не получается ((( Помогите плизз(((

У нас две версии был — у старых вход был rs232. Подошёл обычный кабель от старых модемов Zyxel. На новых уже RJ45 — там цисковский подходит.

Пробовал подключаться, получилось, не входил в сброс настроек, путем нажатия шифт+6. 10 минутным серфингом выяснил ещё несколько тональностей при ударе в бубен! если у вас не получается зайти в нужный мод и выходит сразу на ввод логинапароля, то ставим в настройках VT100+ опцию, вкл англ раскладку и капслок, и как только включили питание на коммутатор зажимаем шифт+6. Таким путем я смог скинуть конфиг.

Добрый день, хотел бы у вас узнать возможно ли сбросить коммутатор 3Com 3300 24 port 3C16380, через консоль, и как это сделать

Если кому поможет, сброс конфига получилось сделать следующим образом: В HyperTerminal настраиваем следующим образом: скорость 11500, бит 8, четность нет, стоповые биты 1, управлением потоком Xon/Xoff, далее shift + 6

Автор был неточен в описании . Очень долго пытался сбросить по данной рецептуре но ничего не выходило. Отрыл оригинальный мануал и всё стало на свои места. Зажимать комбинацию стоит не когда точки побежали, как только загрузится UART init ……………………… 100% и появится следующая строчка Starting runtime image у вас есть две секунды что-бы зажать комбинацию SHIFT + 6 после того как появится Password Recovery mode вводим желанную reset config. Удачи!

У Вас видимо иная ревизия. Там их несколько разных было. Сбрасывал описанным выше способом и причём не раз. А у Вас какая ревизия устройства?

Ревизия насколько я понимаю S1. Всё равно спасибо вам за описанный способ, который навел на то — что необходимо искать)

Полный сброс настроек на D-Link DES-1210-28/ME

На тесте буду использовать коммутатор D-Link DES-1210-28/ME Rev.B2 с прошивкой 6.07.B002.

Подключимся к выключенному коммутатору консольным кабелем.Запустим программу PuTTY, выберем serial, укажем speed 9600 или 115200, жмем «Open», откроется черное окно.В операционных системах Linux можно использовать Minicom.Подключим питание к коммутатору, в окошке должна появится информация о коммутаторе, жмем несколько раз Shift+6 пока не появится меню восстановления.

При появлении меню я выполнил следующие команды:

1) Просмотр информации о существующих аккаунтах:

2) Сброс пароля конкретного аккаунта:

3) Пример удаления всех аккаунтов:

4) Сброс конфигурации на заводскую:

5) Перезагрузка коммутатора:

Когда коммутатор перезагрузится, если были удалены все аккаунты, на вопрос ввода логина и пароля просто жмем «Enter».

Суть проблемы

Чтобы пользователи не могли генерировать фреймы с меткой 802.1q на коммутаторах включается функционал Ingress Checking, который проверяет поступающие фреймы на «попадание» в допустимый vlan. При этом, правда, перестает работать LLDP, т.к. Ingress Checking проверяет и такие пакетики. Чтобы LLDP заработал, на порту должен быть PVID реально существующего VLAN. Поскольку настраивать каждый коммутатор с учетом его собственных VLAN неудобно и, поскольку в моей сети есть multicast vlan, который одинаковый на всех устройствах, то PVID на магистральных портах приравнивается к ID мультикаст-vlan‘а. Этим зайцем убиваются все выстрелы (или наоборот) и все работает как задумано.Проблема появляется тогда, когда сеть управления на стыковочных портах отдается без метки 802.1q, то есть «антегом» (в моей сети такая ситуация — результат ошибки при настройке; при правильной настройке стыки всегда «тегированные»). В этом случае на порту коммутатора PVID равен ID управляющего VLAN. После загрузки новой конфигурации он становится равен 50 (ID моего мультикаст-vlan’а). Доступ к коммутатору при этом пропадает.

Сброс на заводские настройки коммутатора D-Link DGS-3120G-24TP

Попал в руки мне коммутатор D-Link DGS-3120G-24TP, какие настройки в нем прописаны мне не известны, зайти на него не удалось. Необходимо сбросить его настройки на заводские и дальше настроить его под свои нужны.

Каких либо кнопок Reset и прочих на коммутаторе не имеется, но есть возможность консольного подключения. Им я и воспользовался, для сброса коммутатора.Для сброса нам понадобится вот такой консольный кабель (RJ45 — COM)

Выключаем коммутатор от питания. Подключаем консольный кабель, на коммутаторе в консольный порт, а на ПК в COM порт. Запускаем на ПК программу PuTTY (скачать можно тут)

• в Connection type выбираем Serial
• в Speed указываем 115200
• нажимаем Open.

Подключаем питание к коммутатору, в процессе загрузки коммутатор увидит что к нему подключен консольный кабель и в окне программы PuTTY мы увидим процесс загрузки коммутатора.

Когда строка загрузки UART init ……………. достигнет 100%, нажимаем и удерживаем в течении 3-х секунд Shift+6

Коммутатор перейдет в режим восстановления (Password Recovery Mode). в консоли вводим reset config, нажимаем Enter. Подтверждаем сброс коммутатора (Are you sure want to reset current configuration?), нажимаем y. Если конфигурация сбросилась успешно, мы увидим сообщение Success. Теперь перезагрузим коммутатор, в консоли вводим reboot, нажимаем Enter. На вопрос о сохранении текущих изменений перед перезагрузкой (Save current settings before system restart?) нажимаем y.

Конфигурация сброшена, теперь можно отключить консольный кабель от коммутатора и подключить его к ПК напрямую или к локальной сети. Для того чтобы зайти на коммутатор в системе прописываем использование статического адреса:

• IP-адрес — 10.90.90.91
• Маска подсети — 255.0.0.0

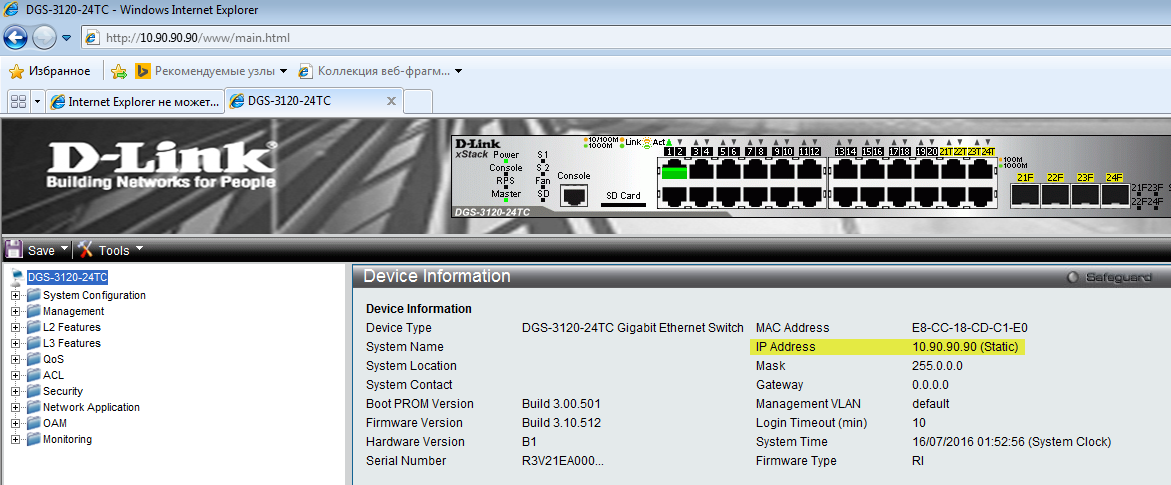

Открываем браузер, в адресной строке вводим 10.90.90.90. По-умолчанию логин/пароль пустые. Мы попадаем в управление коммутатором. Для удобства использования его в дальнейшем пропишем в нем получение IP-адреса по DHCP.

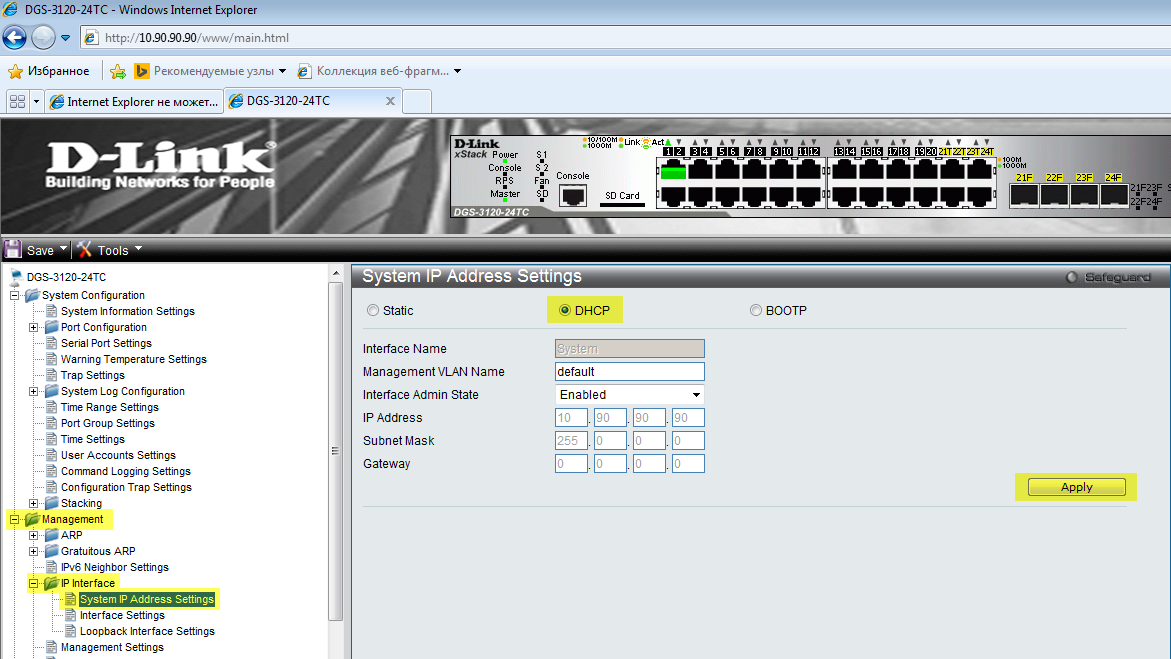

Переходим Managment — IP Interface — System IP Address Settings, отмечаем DHCP и нажимаем Apply.

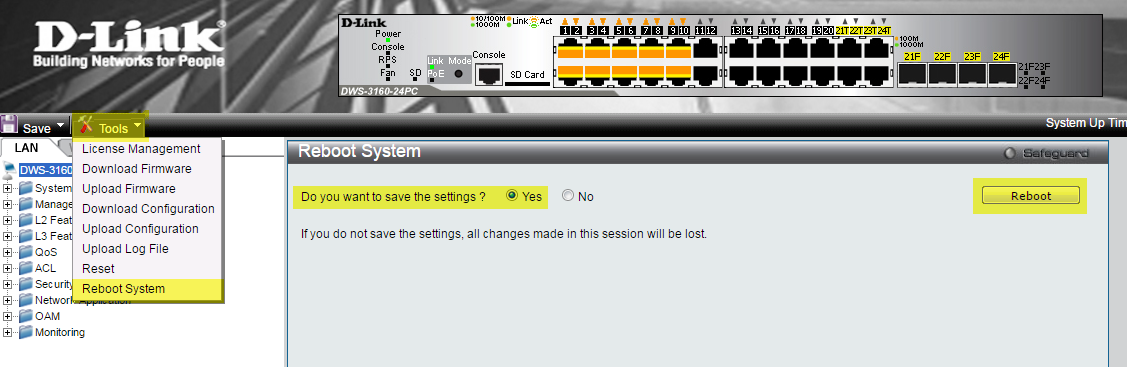

Перезагружаем коммутатор Tools — Reboot System, отмечаем пункт Yes в вопросе о сохранении настроек и нажимаем Reboot.

Вот таким образом можно сбросить к заводским коммутатор D-Link DGS-3120G-24TP.

Понравилась или оказалась полезной статья, поблагодари автора

ПОНРАВИЛАСЬ ИЛИ ОКАЗАЛАСЬ ПОЛЕЗНОЙ СТАТЬЯ, ПОБЛАГОДАРИ АВТОРА

DES-3200 сброс настроек и пароля

Сброс настроек и пароля на управляемых коммутаторах D-Link серии DES-3200.

Недавно возникла проблема с коммутатором D-Link DES-3200-10 — его нам передали уже настроенный. Перенастроить коммутатор несложно, но чтобы это сделать — надо сначала получить на него доступ. Но по 10.90.90.90 наш DES-3200-10 был недоступен. Через консоль тоже зайти не удалось — логин и пароль никто не дал. Единственный оставшийся выход заключался в сбросе конфигурации до заводской. Делается это следующим образом:

Примечание: На некоторых ревизия момент, когда надо нажимать комбинацию клавиш при сбросе настроек D-Link DES-3200 может отличаться. Например, на одной из ревизий комбинацию клавиш нужно нажать как только появится строчка «Starting runtime image».

После этого коммутатор должен прервать загрузку и уйти в Recovery Mode. Появится командная строка. В ней вводим команду

и затем, restart .

DES-3200 перезагрузится и после этого будет доступен с любого порта по адресу http://10.90.90.90 . Логин и пароль admin/admin.

Помогло? Посоветуйте друзьям!

DES-3200 сброс настроек и пароля : 36 комментариев

Артём — у нас сейчас такие же идут. Там консольник стандартный, как на цисках, хуавеях и джуниперах. Подойдет любой.

имеется 20 штук des3200-52 (покупались примерно 6 месяцев назад). на всех есть проблема — при отключении питания настройки сбрасываются на заводские. подскажите — так и должно быть, или это дефект?

Виктор — у нас такая проблема успешно решилась обновлением прошивки.

Все помогает но после сброса если был залит до этого конфиг с паролем то вспоминаем пароль )))

скорость COM 11500

именно какой кабель нужен для подключение к консоли 2 день х..ярю не получается ((( Помогите плизз(((

У нас две версии был — у старых вход был rs232. Подошёл обычный кабель от старых модемов Zyxel. На новых уже RJ45 — там цисковский подходит.

Пробовал подключаться, получилось, не входил в сброс настроек, путем нажатия шифт+6. 10 минутным серфингом выяснил ещё несколько тональностей при ударе в бубен! если у вас не получается зайти в нужный мод и выходит сразу на ввод логина\пароля, то ставим в настройках VT100+ опцию, вкл англ раскладку и капслок, и как только включили питание на коммутатор зажимаем шифт+6. Таким путем я смог скинуть конфиг.

Добрый день, хотел бы у вас узнать возможно ли сбросить коммутатор 3Com 3300 24 port 3C16380, через консоль, и как это сделать

Если кому поможет, сброс конфига получилось сделать следующим образом: В HyperTerminal настраиваем следующим образом: скорость 11500, бит 8, четность нет, стоповые биты 1, управлением потоком Xon/Xoff, далее shift + 6

Автор был неточен в описании . Очень долго пытался сбросить по данной рецептуре но ничего не выходило. Отрыл оригинальный мануал и всё стало на свои места. Зажимать комбинацию стоит не когда точки побежали, как только загрузится UART init ……………………… 100% и появится следующая строчка Starting runtime image у вас есть две секунды что-бы зажать комбинацию SHIFT + 6 после того как появится Password Recovery mode вводим желанную reset config. Удачи!

У Вас видимо иная ревизия. Там их несколько разных было. Сбрасывал описанным выше способом и причём не раз. А у Вас какая ревизия устройства?

Ревизия насколько я понимаю S1. Всё равно спасибо вам за описанный способ, который навел на то — что необходимо искать)

А как изменить пароль админа через web интерфейс?

Configuration -> User Account и вот там выбираете пользователя и меняете пароль.

Сам недавно столкнулся с подобной проблемой. Зашёл в Password Recovery mode, там есть функция сбросить пароль БЕЗ сброса всего конфига. Получается юзверь остаётся admin, а поле пароля пустое. заходим под этими данными и меняем пароль на какой нужно. И конфиг сохранён и нервы в порядке

Полный сброс настроек на D-Link DES-1210-28/ME

На тесте буду использовать коммутатор D-Link DES-1210-28/ME Rev.B2 с прошивкой 6.07.B002.

Подключимся к выключенному коммутатору консольным кабелем.Запустим программу PuTTY, выберем serial, укажем speed 9600 или 115200, жмем «Open», откроется черное окно.В операционных системах Linux можно использовать Minicom.Подключим питание к коммутатору, в окошке должна появится информация о коммутаторе, жмем несколько раз Shift+6 пока не появится меню восстановления.

При появлении меню я выполнил следующие команды:

1) Просмотр информации о существующих аккаунтах:

2) Сброс пароля конкретного аккаунта:

3) Пример удаления всех аккаунтов:

4) Сброс конфигурации на заводскую:

5) Перезагрузка коммутатора:

Когда коммутатор перезагрузится, если были удалены все аккаунты, на вопрос ввода логина и пароля просто жмем «Enter».

DES-3200 сброс настроек и пароля : 33 комментария

Артём — у нас сейчас такие же идут. Там консольник стандартный, как на цисках, хуавеях и джуниперах. Подойдет любой.

имеется 20 штук des3200-52 (покупались примерно 6 месяцев назад). на всех есть проблема — при отключении питания настройки сбрасываются на заводские. подскажите — так и должно быть, или это дефект?

Виктор — у нас такая проблема успешно решилась обновлением прошивки.

Все помогает но после сброса если был залит до этого конфиг с паролем то вспоминаем пароль )))

скорость COM 11500

именно какой кабель нужен для подключение к консоли 2 день х..ярю не получается ((( Помогите плизз(((

У нас две версии был — у старых вход был rs232. Подошёл обычный кабель от старых модемов Zyxel. На новых уже RJ45 — там цисковский подходит.

Пробовал подключаться, получилось, не входил в сброс настроек, путем нажатия шифт+6. 10 минутным серфингом выяснил ещё несколько тональностей при ударе в бубен! если у вас не получается зайти в нужный мод и выходит сразу на ввод логинапароля, то ставим в настройках VT100+ опцию, вкл англ раскладку и капслок, и как только включили питание на коммутатор зажимаем шифт+6. Таким путем я смог скинуть конфиг.

Добрый день, хотел бы у вас узнать возможно ли сбросить коммутатор 3Com 3300 24 port 3C16380, через консоль, и как это сделать

Если кому поможет, сброс конфига получилось сделать следующим образом: В HyperTerminal настраиваем следующим образом: скорость 11500, бит 8, четность нет, стоповые биты 1, управлением потоком Xon/Xoff, далее shift + 6

Автор был неточен в описании . Очень долго пытался сбросить по данной рецептуре но ничего не выходило. Отрыл оригинальный мануал и всё стало на свои места. Зажимать комбинацию стоит не когда точки побежали, как только загрузится UART init ……………………… 100% и появится следующая строчка Starting runtime image у вас есть две секунды что-бы зажать комбинацию SHIFT + 6 после того как появится Password Recovery mode вводим желанную reset config. Удачи!

У Вас видимо иная ревизия. Там их несколько разных было. Сбрасывал описанным выше способом и причём не раз. А у Вас какая ревизия устройства?

Ревизия насколько я понимаю S1. Всё равно спасибо вам за описанный способ, который навел на то — что необходимо искать)

1.1 Резервное копирование конфигураций свитча

Для начала нам нужно сделать резервные копии всех конфигураций (и если нужно – логов). Для этого нужен tftp сервер на который мы будем сохранять данные. Не долго думая, скачал SolarWinds TFTP server под Windows – простенький и удобненький. Теперь запускаем TFTP сервер. Также, если включен firewall – отключите или добавьте исключение для передачи по TFTP (69 порт на IN/OUT).
По умолчанию, SolarWinds создает TFTP папку по пути C:\TFTP-Root и шарит ее для всех юзеров на read/write.
Теперь можно делать бекап. Логинимся на наш свитч по ssh и запускаем бекап конфигурационных файлов.

DES-3200-26:4#upload cfg_toTFTP 192.168.1.249 config.txt
Command: upload cfg_toTFTP 192.168.1.249 config.txt

Connecting to server................... Done.
Upload configuration................... Done.
Success.

Здесь 192.168.1.249 – IP адрес TFTP сервера, а config.txt – название конфигурационного файла.

Теперь делаем бекап общей информации нужной для поддержки устройства со стороны админов. Т.е. Basic System information, system log, Running configuration, Layer 1/2/3 information, Application, OS status.

DES-3200-26:4#upload tech_support_toTFTP 192.168.1.249 tech_support.txt
Command: upload tech_support_toTFTP 192.168.1.249 tech_support.txt

Connecting to server................... Done.
Upload technique support information... Done.
Success.

Теперь можно сделать бекап логов.

DES-3200-26:4#upload log_toTFTP 192.168.1.249 logs.txt
Command: upload log_toTFTP 192.168.1.249 logs.txt

Connecting to server................... Done.
Upload log............................. Done.
Success.

Если вы уже настраивали SIM (single IP management), то можно также и его забекапить.

Теперь посмотрим логи TFTP.

Как видно, было успешно передано три файла и у нас в папке C:\TFTP-Root теперь есть бекапы.

понедельник, 15 декабря 2014 г.

Password Recovery Mode

Процедура сброса пароля описана в «Приложении «B»» (Appendix B — Password Recovery Procedure) документа DES-3200 Series CLI Manual.

Из соображений безопасности процедура сброса пароля может быть выполнена только при наличии физического доступа к устройству. При этом требуется подключение к консольному порту коммутатора и соответствующая программа для терминального доступа (например, Putty или Hyper Terminal).

Включите устройство. После загрузки программного обеспечения до 100% в течении двух секунд нажмите комбинацию SHIFT+6. Коммутатор перейдет в режим «Password Recovery Mode«, все его порты в это время будут отключены.

В этом режиме будут доступы следующие команды:

• reset config — сброс настроек к заводским значениям.
• reboot — выход из режима восстановления и перезагрузка коммутатора.
• reset account — удаление всех ранее созданных учетных записей.
• reset password — сброс пароля для конкретного пользователя. Если пользователь не указан, будет выполнен сброс пароля для всех пользователей.
• show account — просмотр всех ранее созданных учетных записей.

Boot Configuration Menu

Данный режим предназначен для аварийного восстановления программного обеспечения коммутатора. В документации о нем ничего найти не удалось, видимо, это в каком то смысле «секретный режим». Попасть в него можно точно таким же способом, как и в примере выше, отличается только комбинация клавиш.

Включите устройство. После загрузки программного обеспечения до 100% в течении двух секунд нажмите комбинацию SHIFT+3. Коммутатор перейдет в режим «Boot Configuration Menu«.

В этом режиме можно:

• Выбрать тип операции с образом ПО (Create/Delete/BootUp)
• Выбрать протокол загрузки (zModem, другие варианты недоступны)
• Выбрать скорость работы с COM-портом (115200 и т.д.)

При нажатии Ctrl+S коммутатор войдет в режим ожидания передачи, на экран будет выводиться текст «Please change your baud rate to 115200 to Z modem download!!» По умолчанию порт коммутатор работает на скорости 9600. Нужно поменять ее на 115200 и начать передачу файла ПО. Сделать это можно в стандартной (для Windows) программе Hyper Terminal.

Блог о модемах, роутерах и gpon ont терминалах.

Сброс настроек и пароля на управляемых коммутаторах D-Link серии DES-3200.

Недавно возникла проблема с коммутатором D-Link DES-3200-10 — его нам передали уже настроенный. Перенастроить коммутатор несложно, но чтобы это сделать — надо сначала получить на него доступ. Но по 10.90.90.90 наш DES-3200-10 был недоступен. Через консоль тоже зайти не удалось — логин и пароль никто не дал. Единственный оставшийся выход заключался в сбросе конфигурации до заводской. Делается это следующим образом:

Примечание: На некоторых ревизия момент, когда надо нажимать комбинацию клавиш при сбросе настроек D-Link DES-3200 может отличаться. Например, на одной из ревизий комбинацию клавиш нужно нажать как только появится строчка «Starting runtime image».

После этого коммутатор должен прервать загрузку и уйти в Recovery Mode. Появится командная строка. В ней вводим команду

и затем, restart .

DES-3200 перезагрузится и после этого будет доступен с любого порта по адресу . Логин и пароль admin/admin.

Сброс на заводские настройки коммутатора D-Link DGS-3120G-24TP

Попал в руки мне коммутатор D-Link DGS-3120G-24TP, какие настройки в нем прописаны мне не известны, зайти на него не удалось. Необходимо сбросить его настройки на заводские и дальше настроить его под свои нужны.

Каких либо кнопок Reset и прочих на коммутаторе не имеется, но есть возможность консольного подключения. Им я и воспользовался, для сброса коммутатора.Для сброса нам понадобится вот такой консольный кабель (RJ45 — COM)

Выключаем коммутатор от питания. Подключаем консольный кабель, на коммутаторе в консольный порт, а на ПК в COM порт. Запускаем на ПК программу PuTTY (скачать можно тут)

• в Connection type выбираем Serial
• в Speed указываем 115200
• нажимаем Open.

Подключаем питание к коммутатору, в процессе загрузки коммутатор увидит что к нему подключен консольный кабель и в окне программы PuTTY мы увидим процесс загрузки коммутатора.

Когда строка загрузки UART init ……………. достигнет 100%, нажимаем и удерживаем в течении 3-х секунд Shift+6

Коммутатор перейдет в режим восстановления (Password Recovery Mode). в консоли вводим reset config, нажимаем Enter. Подтверждаем сброс коммутатора (Are you sure want to reset current configuration?), нажимаем y. Если конфигурация сбросилась успешно, мы увидим сообщение Success. Теперь перезагрузим коммутатор, в консоли вводим reboot, нажимаем Enter. На вопрос о сохранении текущих изменений перед перезагрузкой (Save current settings before system restart?) нажимаем y.

Конфигурация сброшена, теперь можно отключить консольный кабель от коммутатора и подключить его к ПК напрямую или к локальной сети. Для того чтобы зайти на коммутатор в системе прописываем использование статического адреса:

• IP-адрес — 10.90.90.91
• Маска подсети — 255.0.0.0

Открываем браузер, в адресной строке вводим 10.90.90.90. По-умолчанию логин/пароль пустые. Мы попадаем в управление коммутатором. Для удобства использования его в дальнейшем пропишем в нем получение IP-адреса по DHCP.

Переходим Managment — IP Interface — System IP Address Settings, отмечаем DHCP и нажимаем Apply.

Перезагружаем коммутатор Tools — Reboot System, отмечаем пункт Yes в вопросе о сохранении настроек и нажимаем Reboot.

Вот таким образом можно сбросить к заводским коммутатор D-Link DGS-3120G-24TP.

понедельник, 15 декабря 2014 г.

Password Recovery Mode

Процедура сброса пароля описана в «Приложении «B»» (Appendix B – Password Recovery Procedure) документа DES-3200 Series CLI Manual.

Из соображений безопасности процедура сброса пароля может быть выполнена только при наличии физического доступа к устройству. При этом требуется подключение к консольному порту коммутатора и соответствующая программа для терминального доступа (например, Putty или Hyper Terminal).

Включите устройство. После загрузки программного обеспечения до 100% в течении двух секунд нажмите комбинацию SHIFT+6. Коммутатор перейдет в режим «Password Recovery Mode«, все его порты в это время будут отключены.

В этом режиме будут доступы следующие команды:

• reset config – сброс настроек к заводским значениям.
• reboot – выход из режима восстановления и перезагрузка коммутатора.
• reset account – удаление всех ранее созданных учетных записей.
• reset password – сброс пароля для конкретного пользователя. Если пользователь не указан, будет выполнен сброс пароля для всех пользователей.
• show account – просмотр всех ранее созданных учетных записей.

Boot Configuration Menu

Данный режим предназначен для аварийного восстановления программного обеспечения коммутатора. В документации о нем ничего найти не удалось, видимо, это в каком то смысле «секретный режим». Попасть в него можно точно таким же способом, как и в примере выше, отличается только комбинация клавиш.

Включите устройство. После загрузки программного обеспечения до 100% в течении двух секунд нажмите комбинацию SHIFT+3. Коммутатор перейдет в режим «Boot Configuration Menu«.

В этом режиме можно:

• Выбрать тип операции с образом ПО (Create/Delete/BootUp)
• Выбрать протокол загрузки (zModem, другие варианты недоступны)
• Выбрать скорость работы с COM-портом (115200 и т.д.)

При нажатии Ctrl+S коммутатор войдет в режим ожидания передачи, на экран будет выводиться текст «Please change your baud rate to 115200 to Z modem download!!» По умолчанию порт коммутатор работает на скорости 9600. Нужно поменять ее на 115200 и начать передачу файла ПО. Сделать это можно в стандартной (для Windows) программе Hyper Terminal.

Как сбросить настройки и пароль на роутере D-link?

Сегодня обнаружил, что в категории со статьями по роутерам D-link нет инструкции по сбросу пароля и настроек. Поэтому, решил подготовить небольшую статью, в которой рассказать и показать, как все же сбросить настройки на роутере компании D-link. А D-link DIR-615/A (см. инструкцию по его настройке), который тут у меня завалялся, поможет мне:) Как вы уже поняли, писать я буду на примере этого роутера. Но, статья подойдет для всех устройств этой фирмы: D-Link DIR-300, DIR-320 и т. д.

И еще, такая процедура очистит абсолютно все настройки, пароли в том числе. Поэтому, если вы хотите сбросить пароль на D-link, то эта инструкция вам подойдет

Причем, не важно, какой пароль вы хотите удалить: тот который используется для входа в настройки, или пароль Wi-Fi сети — оба будут сброшены. Этот способ пригодится в том случае, если вы забыли пароль для входа в настройки вашего D-link, а стандартный admin не подходит

D-link: сброс настроек к заводским с помощью кнопки RESET и через настройки

Очистить все параметры можно как с помощью специальный кнопки, так и через панель управления маршрутизатором.

Подключите питание к роутеру, и найдите на корпусе кнопку RESET. Там не совсем кнопка, а просто дырочка в корпусе. Кнопка утоплена, что бы ее случайно не нажали. Нажмите на эту кнопку чем-то острым, держите не менее 10 секунд и отпустите.

Смотрите на индикаторы на передней панели. Все должны потухнуть, кроме POWER, и роутере будет перезагружен, а настройки восстановлены. Если не получилось с первого раза, то попробуйте снова, и подержите кнопку более 10 секунд.

Восстановление настроек через панель управления

На D-link, как и на других роутерах, очистить все настройки можно через страницу с настройками маршрутизатора. Если у вас есть доступ к настройкам. Если нет, то используйте способ, о котором я писал выше.

Зайдите в панель управления. Перейдите в браузере по адресу 192.168.0.1 и укажите имя пользователя и пароль (стандартные — admin и admin) . Можете посмотреть подробную инструкцию по входу в настройки на D-link.

В настройках наведите курсор на ссылку Система, и выберите пункт Сброс настроек. Подтвердите сброс, нажав Ok.

Подождите, пока роутер перезагрузится.

Вот и все, можно приступать к настройке. Если что, у нас на сайте есть много инструкций по D-Link. Смотрите этот раздел. Удачи!

Безопасность сети

Основные аспекты безопасности сети

Безопасность сети включает в себя ряд мер, направленных на защиту данных и ресурсов от несанкционированного доступа. Основные аспекты безопасности сети могут быть разбиты на три группы: физическая защита, защита сетевых устройств и программное обеспечение.

• Физическая защита включает в себя использование замков на дверях серверных комнат и шкафов с оборудованием, а также контроль доступа к этим помещениям.
• Защита сетевых устройств включает в себя настройку паролей и ограничение доступа к управлению сетевыми устройствами.
• Программное обеспечение должно быть обновлено до последней версии, чтобы устранить возможные уязвимости.

Особенности настройки безопасности в свитче D-Link DES-3200

Для настройки безопасности сети на свитче D-Link DES-3200 можно использовать следующие меры:

• Настройка VLAN для разбиения сети на отдельные сегменты.
• Ограничение доступа к командам управления свитчем.
• Использование протокола RADIUS для авторизации пользователей.
• Настройка маршрутизации сети для фильтрации трафика.

В целом, настройка безопасности в свитче D-Link DES-3200 должна включать несколько мер, направленных на защиту от возможных угроз и снижение риска несанкционированного доступа к данным и ресурсам.
