WiFi адаптер для MAG 250 — выбор и настройка подключения

Приставки STB MAG 250 от украинской компании Инфомир весьма популярны в России. Этому они обязаны в первую очередь тому, что эти устройства использовались многими провайдерами для организации цифрового телевидения. Один из самых ярких примеров — это оператор связи Ростелеком, который выдавал абонентам не только МАГ 250, но и его точную копию — RT-STB-HD Standard, изготовленную на уфимском заводе Промсвязь. Прелесть этих ресиверов в том, что их можно перепрошить на альтернативную прошивку от ДНК и использовать весь потенциал устройства, который позволяет не только смотреть каналы без ограничений, но и получить все преимущества SMART TV на обычном телевизоре. Единственное условие — Вам нужно будет приобрести WiFi адаптер для MAG 250, чтобы подключить его в USB-порт и организовать доступ ТВ-приставке в Интернет.

Мультикаст же по-прежнему будет «бегать» через кабельное подключение. Главная загвоздка заключается в том, что в силу некоторых ограничений не каждый Вай-Фай адаптер подходит к приставке MAG-250. Вот список проверенных совместимых беспроводных адаптеров:

11 Edup EP-MS150NRalink RT5370

№	Модель	Чипсет	Примечание
1	Asus USBN13	Ralink RT3072	ревизия B1 не поддерживается
2	Asus USB-N14	Ralink RT5372	Начиная с версии 0.2.18r12
3	Asus USB-N53	Ralink RT3572	Начиная с версии 0.2.18r12. H/W Ver.: B1 — Не поддерживается
4	AuraHD air/AuraHD air nano	Ralink RT5370
5	DLink DWA125	Ralink RT3070
6	DLink DWA125	Ralink RT5370	H/W Ver.: A1, A2, A3 H/W Ver B1 — Начиная с версии 0.2.16.b2 H/W Ver.: D1 — не поддерживается!
7	D-Link DWA-160	Ralink RT5572	DualBand, HW ver. B2
8	Dune HD Air	Ralink RT3070	начиная с версии 0.2.12
9	Edimax EW-7711UAN V1	Ralink RT3070
10	Edimax EW-7733UnD	Ralink RT3573	DualBand
11	Foxgate WA 411	Ralink RT5370
12	Linksys WUSB600N	Ralink RT3572	DualBand H/W Ver.V2
13	LogiLink WL-0145	Ralink RT5370
14	Netis WF2150 DualBand	Ralink RT5572
15	Tenda W311M	Ralink RT5370
16	Tenda W311MI	Ralink RT5370
17	Totolink N150 UA	Ralink RT5370
18	TP-LINK TLWN723N	Realtek 8188E
19	TP-LINK TLWN725N	Realtek 8188E
20	TP-LINK TLWN727N	Ralink RT3070	H/W Ver.:v4 — не поддерживается!
21	TPLINK TLWDN3200	Ralink 5572
22	TPLINK TLWDN3200 DualBand	Ralink 5592

Как Вы можете заметить, все эти девайсы построены на базе чипов Ralink. Для ветки прошивок 2.14 подходят USB-«свистки» на базе чипов RT3070 и RT3072. Версия 2.16 умеет работать ещё и с RT3572. А в версию 2.18 добавлена поддержка моделей на RT3573, RT5572. В теории, подойти должен любой WiFi-адаптер на базе этих чипов, но на практике так происходит не всегда. Именно поэтому выбор WiFi адаптера для этих приставок MAG-250, MAG-245, MAG-255 и AURA HD может превратиться в русскую рулетку — повезёт не повезёт. Поэтому советую всё же покупать проверенные модели.

Mag 322 Wifi Adapter Price Comparison Table

#	Product	Price
1	WiFi Adapter 1200Mbps WiFi Dongle Mini Dual Band 2.4G/5G USB Wireless Network Adapter Support for…	$24.99
2	Dual Band 5G 2.4G 600Mbps WiFi USB Dongle Stick Adapter for Mag322w1 MAG 250 254 256 322	$19.99
3	(Pack of 1) WiFi Adapter 600Mbps WiFi Dongle Mini Dual Band 2.4G/5G USB Wireless Network Adapter…	$19.99
4	Superwang Wireless Wifi USB Dongle Stick RT5370 150Mbps For Aura Hd MAG 250 254 255 260 270 275 Iptv…	$11.99
5	TP-Link AC600 USB WiFi Adapter for PC (Archer T2U Plus)- Wireless Network Adapter for Desktop with…	$19.99 $16.99
6	Infomir Mag 522w3 w/ Builtin WiFi 2GB RAM Newest Model 2021 Upgrade from MAG522w1 and MAG322W1	$89.99
7	GSParts US AC Adapter for Infomir MAG 250 254 256 322 Set-TOP Box Power Supply Charger	$7.99

Last update on 2023-05-01 / Affiliate links / Images from Amazon Product Advertising API

Настройка IPTV приставок фирмы MAG и Aura HD

Рассмотрим подключение приставки в домашней сети, где приставка подключается в LAN порт маршрутизатора.

Важно! Все действия при подключении приставки к телевизору необходимо выполнять в выключенном состоянии во избежание выхода оборудования из строя. Данную приставку необходимо подключить с помощью Lan кабеля, по этому вам потребуется установить ее через ваш роутер либо свич

С помощью патч-корда (сетевого кабеля) соедините LAN порт маршрутизатора с разъемом приставки MAG250
Подключите HDMI-кабель в разъем приставки и в HDMI вход телевизора. Если в телевизоре нет HDMI входа, то для подключения приставки к телевизору используйте входящий в комплект кабель AV выход приставки (разъем mini- jack 3.5mm, похожий на разъем для наушников) и AV вход телевизора (три разъема типа «тюльпан», желтого, красного и белого цветов)

Подключите источник питания в разъем приставки
Включите телевизор и на пульте управления телевизором выберите источник сигнала (кнопка SOURCE, INPUT или HDMI, в зависимости от модели Вашего телевизора). Если STB подключен к телевизору через кабель HDMI, то при нажатии кнопки SOURCE или INPUT на пульте управления телевизором необходимо выбрать источник сигнала HDMI. Если через AV-кабель (тюльпаны), то на пульте управления телевизором необходимо нажать кнопку AV.

Информация ориентировочная, т.к. пульты управления телевизором отличаются в зависимости от марки телевизора (см. инструкцию телевизора).

Внимание! Если отсутствует картинка при включение приставки, возможно Вам требуется настроить разрешение изображения под ваш размер экрана, для этого удерживая копку Menu и подайте питание на приставку, таким образом вы перейдёте в меню BIOS и первыми двумя пунктами данного меню сможете настроить разрешение изображения

Обновление прошивки MAG250

Включите приставку.
При появлении окна «Загрузка портала» на пульте дистанционного управления нажмите на кнопку «SETUP».
Появится окно внутреннего портала. Зайдите в пункт меню «Обновление ПО» и выберите «Начать обновление»

Первое включение приставки STB MAG250 Micro и предварительная настройка

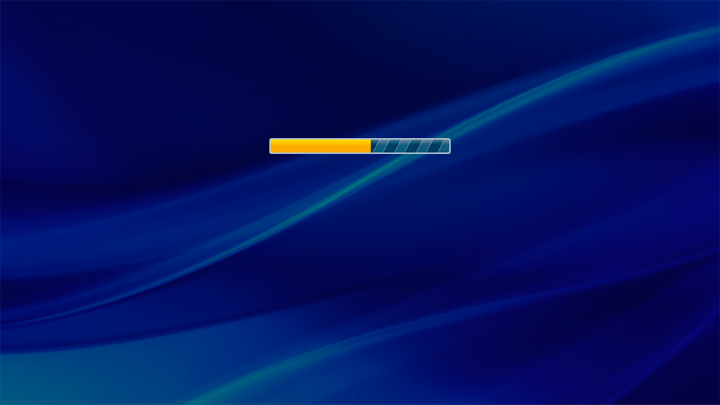

Загрузка приставки происходит в течение 1 минуты. После загрузки приставки перейдите в основное меню:

После перехода во внутренний портал, повторно нажмите кнопку SETUP на пульте дистанционного управления. Появится окно настроек приставки.

В настройках выберите пункт «Системные настройки» и перейдите к нему:

Перейдите в раздел «Серверы» — «Общие» и проверьте настройки: NTP сервер: http://time.ml.lg.ua

Затем перейдите к пункту «Порталы» для настройки:

Нажмите кнопку «Ок», чтобы сохранить сделанную вами запись и перейдите к предыдущему пункту меню «Системные настройки», нажав кнопку «Exit» пульта ДУ. Выберите пункт «Перезапуск портала»:

Нажмите кнопку «Ок» для подтверждения выбранного вами действия:

Через 10-30 секунд загрузится iptv Луганет:

Для оптимизации загрузки видео-контента — советуем Вам настроить размер буфера. Для этого перейдите в пункт «Расширенные настройки» и укажите размера буфера. Рекомендуем выбрать 5(с)

Вам станут доступны IPTV каналы:

Teletec приставка mag 245 как настроить

Возможные схемы подключения Mag 245/250 micro

1. Свитч (сетевой коммуникатор)Подключите сетевой кабель к порту №1 коммутатора. Далее необходимо получить локальный IP-адрес, соединить приставку с сетевым коммуникатором D-Link DES-1005A посредством выхода Ethernet через патчкорд. Для соединения приставки с телевизором используются шнуры HDMI или RCA.

2. РоутерПодключите сетевой кабель к порту №1 коммутатора. Далее необходимо подключить приставку к Ethernet-выходу роутера при помощи патчкорда и к телевизору и загрузить все устройства. Для соединения приставки с телевизором используются шнуры HDMI или RCA.

3. Wi-FiПодключите сетевой кабель к порту №1 коммутатора. Далее необходимо соединить приставку с wi-fi-адаптером (через usb-выход) и с телевизором, а затем загрузить устройства. ля соединения приставки с телевизором используются шнуры HDMI или RCA. С приставкой совместимы следующие виды адаптеров:• TP-LINK TL-WN727N (Чипсет Ralink 3070);• ASUS USB-N13 (Чипсет Ralink 3070);• WiFi Модуль Aura HD;• D-Link DWA-125 (Чипсет Ralink 3070).

4. Прямое подключениеПодключите сетевой кабель к порту №1 коммутатора. Далее необходимо соединить приставку и телевизор при помощи HDMI или RCA-кабеля и включить устройства.

Настройки подключения.1. Если вы используете кабель HDMI, переведите телевизор в соответствующий режим. Если кабель RCA — в режим Composite.2. Зажмите на пульте приставки кнопку SETUP — так вы перейдете во внутренний портал.3. Нажмите SETUP и выберите Расширенные настройки: (Advanced Settings).4. Выберите желаемые настройки языка и времени и нажмите ОК.5. Зайдите в меню «Конфигурация сети».6. Выберите Проводное (Ethernet).7. Выберите Авто (DHCP)8. Нажмите кнопку EXIT на пульте от приставки.9. Зайдите в меню «Серверы».10. Введите данные с картинки к этому посту (экранная клавиатура вызывается кнопкой КВ на пульте).11. Зайдите в меню «Настройки видео».12. В пункте «Режим видеовыхода» выберите 1080i-50 (если телевизор поддерживает HD) или PAL (во всех остальных случаях).13. Перезагрузите приставку.

Настройки подключения Wi-Fi1. Повторите пункты 1-5 из предыдущего блока.2. Выберите пункт «Беспроводное Wi-Fi»3. Выберите пункт Авто (DHCP)4. Нажмите сканировать, выберите свою сеть и подтвердите действие кнопкой ОК.5. Введите свой пароль (чтобы вызвать экранную клавиатуру, нажмите на пульте КВ)6. Перезагрузите приставку.

Источник

Поддержка внешнего Wi-Fi-адаптера

Подключение внешнего Wi-Fi -адаптера к STB производится через USB порт. Поддержка работы внешних Wi-Fi адаптеров на STB зависит от модели STB:

1. В моделях STB MAG-2xx/3xx без встроенного Wi-Fi-модуля предусмотрено использование внешних Wi-Fi-адаптеров (см. таблицу ниже).

2. В моделях STB со встроенным Wi-Fi-модулем, как правило, использование внешних Wi-Fi-адаптеров не поддерживается. Исключением являются модели MAG-322w1/324w2 , которые при наличии внутреннего Wi-Fi-модуля допускают также использование внешнего Wi-Fi-адаптера (см. таблицу ниже) . В указанных моделях внешний Wi-Fi-адаптер имеет приоритет выше внутреннего Wi-Fi-модуля: при подключении внешнего Wi-Fi- адаптера внутренний Wi-Fi-модуль отключается.

3. В моделях STB MAG-4xx использование внешних Wi-Fi-адаптеров не предусмотрено.

Использование WiFi-доступа в моделях STB MAG-4xx возможно только для STB с внутренним WiFi-модулем (MAG-420w1, 424w3 ).

В таблице ниже приведено соответствие типа некоторых внешних Wi-Fi-адаптеров различным моделям STB.

MAG-250/254/255270/276

Настройка приставки MAG-245/250 для работы с любым провайдером IPTV

Приставка MAG-245/250 – одна из самых удачных в линейке украинской компании Infomir и одна из лучших, если не лучшая в своем ценовом сегменте. Поэтому она завоевала заслуженную популярность и у российского потребителя.

В интернете существует огромное количество различных инструкций по настройке этой приставки, но зачастую они все лимитированы настройками того или иного провайдера. Как результат, инструкции получатся далеко не полные и совсем не раскрывающие широкие возможности устройства.

Сегодня мы обсудим различные и полноценные способы использования данной приставки с любым контент-провайдером IPTV трафика.

Руководство по настройке приставок Infomir / MAG 250 / AURA HD

Для просмотра телеканалов Teleprom.TV на обычном телевизоре используется специальная приставка Set top Box (STB), которая декодирует видеоданные и выводит расшифрованное видео на экран телевизора. Одна из рекомендуемых приставок для просмотра — MAG 250. Внешний вид приставки MAG 250

USB-порт — универсальный USB порт для подключения USB-флеш с фильмами, фотографиями. USB-порт — универсальный USB порт для подключения USB-флеш с фильмами, фотографиями. RC порт * — разъём для подключения внешнего IrDA приемника. Наличие порта уточняйте при покупке. * — только в некоторых моделях! Ethernet порт — порт сетевого подключения 10/100 Мбит/с. Используйте этот разъем для подключения приставки к интернету. HDMI порт — цифровой аудио/видео выход для подключения приставки к телевизору высокой четкости HD. Также передает цифровой звуковой сигнал. Кабель HDMI приобретается отдельно. S/PDIF порт * — оптический цифровой звуковой выход для подключения к системе домашнего кинотеатра в формате DOLBY 5.1/7.1, DTS. Наличие порта уточняйте при покупке. * — только в некоторых моделях!

TRRS порт — разъем для передачи аудио/видео сигнала в аналоговом формате по кабелю RCA. Композитный видео (желтый «тюльпан») и стерео (красный и белый «тюльпаны»). Кабель RCA входит в комплект поставки. Питание — разъем для подключения блока питания.

Установка програмного обеспечения

1. Для установки програмного обеспечения, сконфигурированного для просмотра сервиса Teleprom.TV, необxодимо скачать плагины для Infomir / MAG 250 / AURA HD, загрузить арxив и распаковать его на внешний носитель (USB Stick или флешка, отформатированный FAT32).

2. На флешке должна появиться папка «mag250», а в ней 2 файла прошивки: imageupdate Bootstrap

3. Вставьте флешку в задний USB разъем приставки и включите ее, одновременно удерживая кнопку «MENU» на пульте до появления синего меню начального загрузчика.

4. Выберите «Def.Settings» и нажмите стрелку «вправо», подтвердите. Далее выберите «Save & Exit».

5. Приставка перезагрузится, снова удерживайте кнопку «MENU» на пульте до появления синего меню начального загрузчика. Выберите «UPGRADE TOOLS» и нажите стрелку «вправо» , выберите «USB Bootstrap» и нажмите стрелку «вправо» и «ОК», приставка обновится и перезагрузится.

После первой загрузки, в портале появится окно автообновления — необxодимо обновится (F4).

Подключение и настройка

Схема подключения устройств к просмотру цифрового ТВ

К приставке по wi-fi можно подключить до трех устройств для просмотра ТВ одновременно (это может быть телевизор, ноутбук, домашний компьютер, планшет или смартфон):

Передняя панель

Задняя панель

Пульт дистанционного управления

Подключение приставки к телевизору

Предупреждение! Перед подключением и отключением любых кабелей, отключите все устройства (ТВ, усилитель и т.д.) и отключите питание из розетки.

Подключение видео

Приставка позволяет подключать следующие видеокабели:

— HDMI — предоставляет наилучшее качество изображения и звука, позволяет воспроизводить цифровое видео высокой четкости (HD). Кабель HDMI (M) — HDMI (M) приобретается отдельно.

— композитный — дает стандартное качество изображения (этот кабель идет в стандартной комплектации).

Внимание! Соблюдайте цветность коннекторов и гнезд на вашем оборудовании. Используйте подключение с наивысшим качеством HDMI, которое позволяет Ваше оборудование

Подключение аудио

Приставка позволяет провести аудиоподключение левого и правого каналов для воспроизведения стереозвука (выходы L и R). Стандартный кабель обеспечивает хорошее качество звука.

Подключение приставки к роутеру

Подключение приставки к роутеру возможно двумя способами: с помощью патч-корда (сетевого кабеля) и беспроводной сети WI-FI.

У Вас в роутере должна быть поддержка мультикаст и которая должна быть включена, (соответственно роутер настроен для работы в интернете), а роутер включен. Поддерживает роутер IPTV или нет, смотрите на сайте производителя роутера.

При самостоятельном подключении отдельно приобретается патч-корд (сетевой кабель, метров ):

1. С помощью патч-корда (сетевого кабеля) соедините в свободный порт роутера с разъемом Ethernet 10/100 приставки MAG250 Micro.

2. Подключите HDMI-кабель в разъем HDMI приставки и в HDMI вход телевизора.

Если в телевизоре нет HDMI входа, то для подключения приставки к телевизору используйте входящий в комплект кабель AV (выход AV) приставки (разъем minijack 3.5mm, похожий на разъем для наушников) и AV вход телевизора (три разъема типа «тюльпан», желтого, красного и белого цветов)

3. Подключите источник питания в разъем питания приставки.

4. Включите телевизор и на пульте управления телевизором выберите источник сигнала (кнопка TV/AV, SOURCE, INPUT или HDMI, в зависимости от модели телевизора).

Если приставка подключена к телевизору через кабель HDMI, при нажатии на кнопку TV/AV, SOURCE или INPUT на пульте управления телевизором, необходимо выбрать источник сигнала HDMI.

Если подключено через AV-кабель («тюльпаны»), то на пульте управления телевизором необходимо нажать кнопку TV/AV, SOURCE или INPUT.

Использование встроенного портала приставки

Встроенный портал по умолчанию пустой: он не содержит никаких каналов. Вам необходимо туда добавить список каналов вручную. Список каналов должен находиться или по любому доступному для скачивания адресу в интернете или в локальной сети. URL адрес списка каналов должен указывать на файл в формате m3u или m3u8. Файл должен содержать ссылки на список потоков (каналов). Такой готовый файл вы легко можете скачать в интернете или же создать самостоятельно, редактируя его в блокноте или любом другом текстовом редакторе.

О редактировании списка каналов вы можете прочитать в отдельной статье. Загрузив список каналов, вы можете его редактировать прямо в приставке с помощью пульта: перемещать каналы, создавать группы, редактировать их URL и удалять их. При выходе из меню каналов кнопкой Exit, Приставка предложит сохранить изменения.

Удобство этого подхода заключается в том, что в список каналов вы можете внести любые каналы, как от вашего провайдера, так и любые другие – платные и бесплатные, найденные в интернете. Минус заключается в том, что функционал приставки не поддерживает просмотр каналов из архива телепрограмм – вы не можете отмотать эфир на нужную дату и время.

Вместе с этим у меня оформлена подписка на платный сервис IPTV iedem.tv, который предоставляет доступ к сотням каналов, включая HD в хорошем качестве всего за 1$ в месяц. Этот сервис также предоставляет свой плейлист для доступа ко всем каналам сразу. Плейлист можно или скачать, или открыть в любом видео плеере, поддерживающем воспроизведение потокового контента, например, самый популярный VLC. Я скачиваю и этот файл, открываю оба в редакторе Notepad++, построчно редактирую, объединяя списки и оставляя только нужные мне каналы. Для каждого канала в таком фале отводится 3 строки: группа, к которой относится канала (не обязательная строка), URL ссылка на поток и название канала.

M3u лист изнутри выглядит примерно так:

#EXTINF:1,Матч! Наш спорт http://persik.by/stream/3903/293564/10271.m3u8

Также существует вариант просто указать прямую http ссылку на размещение плейлиста на серверах edem.tv – на случай, если у вас только один этот плейлист, и вы его не планируете редактировать. Если же вы хотите использовать плейлист edem.tv, но отредактировать его онлайн (например, изменить порядок следования каналов и их группировку), то вы можете разместить его на бесплатном сервисе Ottplayer. Этот сервис позволяет размещать на нем сторонние плейлисты и просматривать каналы через этот сервис с возможностью доступа к программе телепередач и архиву программ.

Чтобы добавить новый m3u плейлист:

В главном меню выберите IPTV-каналы, войти в список каналов портала
Нажать кнопку Menu, появится меню справа
Выбрать пункт «Добавить IPTV-список»
С помощью пульта и экранной клавиатуры (перевод языка — F4) ввести URL списка, нажать ОК
Список каналов добавится слева. Если какие каналы у вас уже были в списке, то новые добавятся в конец списка.
Если вы ходите организовать каналы по группам, то выделите необходимые каналы кнопкой F2, нажмите Menu, выберите опцию «Добавить в группу».
Нажмите Exit, сохраните список каналов при выходе.

Режимы работы приставки

В этой статье мы не будем рассматривать возможности этой приставки по воспроизведению контента с USB накопителей и с локального медиа-сервера, а также с сетевой SMB-шары, хотя такие функции очень полезны – этому будет посвящена отдельная статья. Мы сконцентрируется на настройке приставки под воспроизведение потокового контента от внешних интернет IPTV провайдеров.

Приставка MAG-250 позволяет воспроизводить контент как от вашего провайдера интернета, так и от сторонних провайдеров одновременно. В любом случае вы пользуетесь сервером вашего провайдера или сторонним сервером, находящемся в где-либо в интернете. В обоих случаях требуется наличие работающего интернета с полосой не менее 10 Мбит/с.

Сама приставка имеет встроенный портал IPTV и позволяет настраивать несколько дополнительных внешних порталов. Чаще всего, если вы покупаете услугу IPTV от вашего интернет провайдера, то он предоставит вам имя сервера и URL, который надо указать в настройках приставки для подключения к порталу. URL-адрес специфичен для разных моделей приставок, так что для приставки MAG-245/250 должен использоваться свой адрес, который не подойдет для других приставок, и наоборот. Указав такой внешний портал, приставка вам предложит вы брать куда залогиниться – во встроенный портал или пользоваться внешним.

Если вы выбрали вход во внешний портал, предоставляемый вашим провайдером, то при входе в него вас попросят указать логин и пароль для входа, привязанный к биллингу. После ввода учетных данных загрузится список каналов и видеопотоков, доступных для вашего тарифа. Примечательно, что если вы перенесете приставку в другое место, например, подключите к другому интернет-каналу, то внешний IPTV портал продолжит работать через любое другое интернет-соединение (при условии, что он оплачен).

Третий вариант работы – это перепрошивка приставки кастомной прошивкой от вашего провайдера, который при загрузке сразу загрузится нужный портал. В таком режиме приставка будет работать только в локальной сети вашего провайдера. В принципе, потом её можно перепрошить дефолтной прошивкой от Infomir с USB накопителя, но это может вызвать некоторые трудности. Такой вариант работы, например, использует провайдер Interzet (DOM.RU). Они предоставляют в аренду эти приставку уже с установленный своей прошивкой, но в принципе, вы можете воспользоваться и своей, перепрошив её прошивкой провайдера (техподдержка её предоставляет по запросу).

Использование внешних порталов для приставки MAG-245

Наша приставка позволяет указать в настройках загрузку контент с внешних порталов. Таких порталов достаточно много, под каждую поддерживаемую модель приставок они делают свою ссылку для доступа.

Добавление новых порталов происходит следующим образом:

Само собой, для загрузки портала потребуется доступ в интернет. Портал Смотрешка при загрузке первый раз требует указать данные учетной записи для входа. Ввести их можно с помощью экранной клавиатуры и пульта от приставки. После логина вы увидите список каналов, доступных для вас согласно вашего тарифного плана.

Существуют и бесплатные порталы для MAG-245/250. Такой портал предоставляет все тот же сервис Ottplayer, о котором речь шла выше. Напоминаю, что сам по себе Ottplayer – это не провайдер IPTV услуг, он предоставляет платформу для размещения ваших плейлистов и их воспроизведения через их плеер или приставки с web порталом.

Чтобы добавить Ottplayer в приставку MAG, укажите адрес widget.ottplayer.es.

Портал Ottplayer удобен тем, что поддерживает сколько плейлистов, сколько вы добавили на сайте сервиса. Вы можете легко переключаться между ними в нижней части портала. Как вы понимаете, плейлисты никак не привязаны к провайдерам – в рамках портала вы можете воспроизводить любой контент, лишь бы интернет работал. Также поддерживается архив программ, прокрутка назад и вперед, программа телепередач (при условии, что ссылку на нее вы прописали в файле m3u).

Очень часто, когда нам нужно что-либо настроить, мы вместо того, чтобы вызвать мастера, пытаемся это сделать самостоятельно. Не всегда конечно это заканчивается успешно, но это уже отдельная история. В случае интерактивного цифрового телевидения свою ТВ-приставку Вы можете подключить самостоятельно. Процедура подключения состоит из двух этапов:

Схемы подключения STB-приставки Mag 245/250 micro к ТВ-сети провайдера.

1. Свитч (сетевой коммутатор)

Если свитч неуправляемый, то никакой настройки попросту нет. У некоторых провайдеров абонентам может предоставляться в пользование управляемый свитч с поддержкой VLAN. В этом случае на нём нужно настроить порт для STB. Иначе она не будет ничего показывать. Далее надо просто подсоединить сетевой кабель к порту коммутатора.

2. Роутер (Маршрутизатор)

В этом варианте уже надо предварительно настроить свой роутер таким образом, чтобы он отделил один из своих LAN-портов в отдельную группу. После настройки роутера Вам надо включить ТВ-приставку mag 250 именно в тот порт роутера, который Вы для неё выделили.

Вариантов подключения mag-250 к роутеру два:

1. Обычным Ethernet патч-кордом. Это классический вариант.

2. С помощью Wi-Fi адаптера.

К радости многих пользователей IPTV STB приставки infomir mag 245 и mag 250 умеют работать и через беспроводную сеть Вай-Фай. Но вот к сожалению, лишь с несколькими моделями адаптеров на чипсете Ralink 3070:

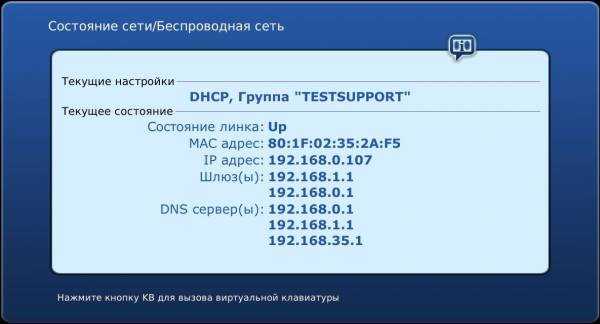

Настройка подключения СТБшки через Wi-Fi такова:

3. Прямое подключение в сеть провайдера.

В этом случае кабель провайдера, который приходит к Вам в квартиру должен быть проложен аж до самой ТВ-приставки. Далее просто включаем его в LAN-разъем, перезагружаем приставку и ждем пока она получит IP-адрес.

Поддержка прокси-сервера Udpxy

Одним из способов передачи IPTV-потоков от операторов к абонентам является мультикаст-вещание. Если STB подключен к сети через беспроводное Wi-Fi-соединение, сетевое устройство (как правило, Wi-Fi роутер) должно обеспечить трансляцию мультикаст-потоков, получаемых с WAN-интерфейса роутера (как правило, соединение с интернет-провайдером) в беспроводной интерфейс STB. В современных Wi-Fi-роутерах эта задача решается благодаря технологии «IGMP snooping». Однако, для более ранних моделей Wi-Fi-роутеров данная задача выполняется путем использования в роутере функции прокси-сервера. Ниже приводится описание данной функции.

В силу особенностей стандарта IEEE 802.11 он не может быть использован для передачи мультимедийных потоков в виде широковещательного (мультикаст) трафика. Поэтому на практике для передачи мультимедийных потоков по беспроводной сети стандарта IEEE 802.11 применяют посреднический сервер (proxy server), который позволяет передавать потоки в виде юникаст трафика.Для конечного пользователя задача сводится к установке на территории абонента роутера класса «домашний роутер» или «роутер SOHO» с поддержкой прокси‐сервера необходимого типа. Для примера, рассмотрим применение домашнего роутера ASUS RT‐N16 для подключения STB по беспроводной сети с предоставлением доступа к IPTV сервису оператора (оператор использует мультикаст для доставки мультимедиа потоков).

Настройка домашнего роутера

Традиционно перед применением роутера на него устанавливается альтернативная прошивка. Например, в нашем случае это будет т.н. «Олеговская прошивка», широко известная в интернет сообществе (используем http://google.com для поиска нужной информации). Рассмотрим для примера роутер типа ASUS RT-N16. После задания всех необходимых базовых настроек открываем портал конфигурирования роутера, закладка IP Config, далее IP Config ‐ Miscellaneous.

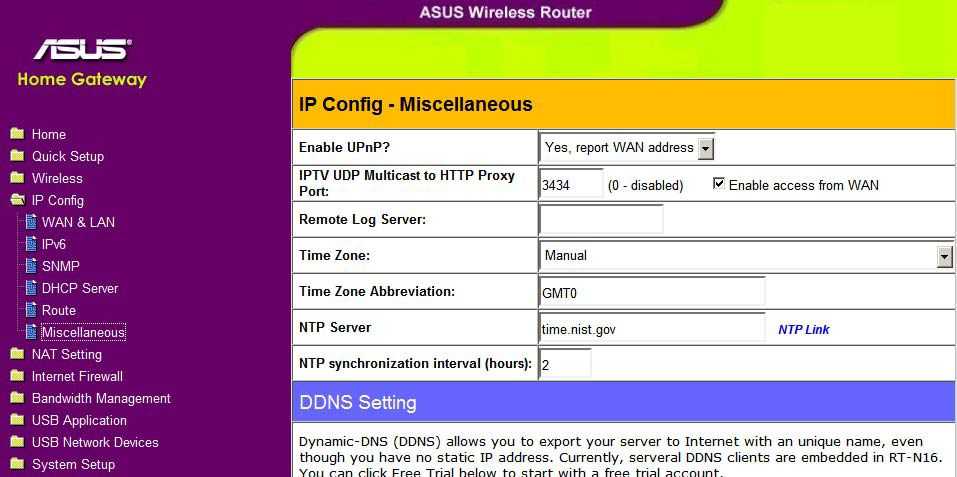

В поле «IPTV UDP Multicast to HTTP Proxy Port:» указываем номер порта, под которым будет доступен прокси‐сервер.Поле «Enable access from WAN» настраивается по ситуации. Для типовых применений желательно снять выделение (т.е. запретить пользоваться прокси‐сервером со стороны WAN порта).После этого настройка роутера завершена, необходимо применить настройки и перегрузить роутер.

Произвести настройку WiFi-доступа, проверить настройки.

Включение поддержки прокси‐сервера на STB

После того как беспроводная сеть настроена можно перейти к настройке поддержки прокси‐сервера:

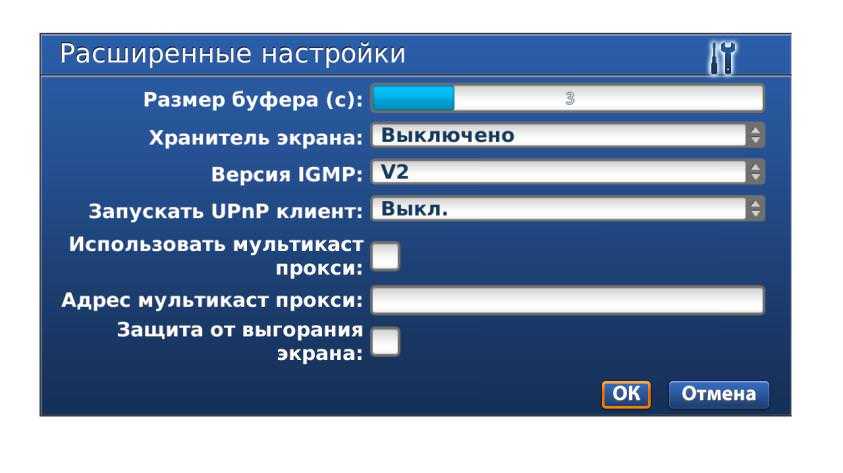

Войти в раздел: Настройки ⇒Системные настройки⇒ Расширенные настройки⇒ Дополнительно;
Установить опцию Использовать multicast proxy в значение ON;
В поле Адрес multicast proxy ввести сетевой адрес прокси‐сервера.

Адрес прокси‐сервера будет использоваться STB для преобразования (процесс «прозрачен» для пользователя приставки) используемых приставкой мультикаст-ресурсов в запросы к прокси‐серверу. Таким образом, вместо использования мультикаст-ресурсов приставка использует http-запрос к прокси‐серверу. В результате отпадает необходимость в использовании мультикаст-трафика в беспроводной сети.

Опция Использовать multicast proxy должна использоваться на STB только для работы с роутером с включенной функцией прокси-сервера. В противном случае может быть нарушено вещание IPTV-каналов.
