Настройка роутера d-link dir-300 для абонентов ростелеком

Подключение роутера

Кабель ростелеком подключается к порту Internet на задней стороне роутера, а прилагаемый в комплекте кабель одним концом подключаем к порту сетевой карты в Вашем компьютере, другим — к одному из четырех разъемов LAN на роутере D-Link. После этого подключаем питание и переходим непосредственно к настройке.

порты Wi-Fi роутера D-Link DIR-300 NRU rev. B6

Запустим любой из браузеров, имеющихся на компьютере и введем в адресную строку следующий IP адрес: 192.168.0.1, в результате чего мы должны попасть на страницу, запрашивающую логин и пароль для входа в настройки роутера D-Link DIR-300 rev.B6 (номер ревизии роутера также будет указан на этой странице, сразу под логотипом D-Link — так что если у вас rev.B5 или B1, то эта инструкция не для Вашей модели, хотя принцип, по сути, одинаков для всех беспроводных маршрутизаторов).

Стандартные логин и пароль, используемые по умолчанию в роутерах D-Link — admin и admin. В некоторых прошивках также встречается следующие сочетания логина и пароля: admin и пустой пароль, admin и 1234.

Настройка D-Link DIR-300 Ростелеком B5 B6 B7

D-Link DIR-300 NRU, пожалуй, наиболее популярный Wi-Fi роутер у российских пользователей Интернет, а потому и неудивительно, что наиболее часто они ищут инструкции по настройке именного этого маршрутизатора. Ну а я, в свою очередь, беру на себя смелость написать такое руководство с тем, чтобы любой, даже самый неподготовленный человек смог без проблем настроить роутер и без лишних проблем пользоваться интернетом как с компьютера, так и с других устройств по беспроводной сети. Итак, поехали: настройка D-Link DIR-300 для Ростелеком. Речь, в частности пойдет о последних аппаратных ревизиях — B5, B6 и B7, скорее всего, если Вы только что приобрели устройство, у Вас одна из этих ревизий. Уточнить эту информацию можно на наклейке на тыльной стороне роутера.

При нажатии на любое из изображений в этой инструкции, Вы можете увидеть увеличенную версию фотографии.

Настройка DIR-300 Дом ру с новой прошивкой (1.4.x и 1.0.x для C1 и D1)

Чтобы настроить подключение к Интернет Дом.ру в веб-интерфейсе роутера, внизу главной страницы нажмите «Расширенные настройки». При необходимости переключитесь на русский язык вверху справа.

На странице расширенных настроек обратите внимание на вкладку «Сеть» и нажмите пункт WAN. На открывшейся странице, кликните мышью по соединению «Динамический IP», которое имеется в списке, а затем, внизу страницы со свойствами этого соединения нажмите кнопку «Удалить»

После этого вы вновь вернетесь к списку имеющихся подключений

На открывшейся странице, кликните мышью по соединению «Динамический IP», которое имеется в списке, а затем, внизу страницы со свойствами этого соединения нажмите кнопку «Удалить». После этого вы вновь вернетесь к списку имеющихся подключений.

Нажмите кнопку «Добавить» и заполните параметры подключения Дом.ру следующим образом:

Параметры подключения PPPoE для Дом.ру

• Тип соединения — PPPoE
• Имя пользователя и пароль — параметры, выданные Вам провайдером

Остальные вещи менять необязательно. Просто нажмите «Сохранить». Сразу после этого, вы снова перейдете на страницу со списком подключений. Вверху страницы будет индикатор, призывающий сохранить настройки: это следует сделать, во избежание их сброса при отключении питания.

Теперь, если вы все сделали правильно, а Интернет Дом.ру разорван на самом компьютере, то обновив страницу вы сможете увидеть, что статус подключения изменился на «Соединено». Настройка Интернета завершена. Следующий шаг — настройка беспроводной сети.

Настройка беспроводной сети на D-Link DIR-300

Вернитесь на страницу расширенных настроек и в пункте Wi-Fi кликните по «Основные настройки». Здесь вы можете задать имя своей беспроводной Wi-Fi сети (SSID). Рекомендую использовать латинские символы и цифры, без кириллицы. Сохраните настройки.

Установка пароля на беспроводную Wi-Fi сеть

Затем, там же, в пункте Wi-Fi выберите «Настройки безопасности». Здесь рекомендуются следующие параметры:

• Сетевая аутентификация — WPA2-PSK
• Ключ шифрования PSK — ваш пароль на Wi-Fi, который должен состоять не менее чем из 8 символов. Русские буквы, опять же, лучше не использовать.

Сохраните настройки. Затем сохраните их еще раз — нажав по уведомлению вверху страницы. На этом настройка DIR-300 для Дом.ру завершена и можно пользоваться интернетом с любых устройств, оборудованных Wi-Fi адаптером, подключившись к беспроводной сети.

Настройка параметров Wi-Fi подключения

Со страницы расширенных настроек заходим во вкладку Wi-Fi, выбираем пункт «Основные настройки» и устанавливаем желаемое имя беспроводной точки доступа SSID. После этого нажимаем «Изменить».

Настройки точки доступа Wi-Fi

После этого рекомендуется также установить пароль на Вашу беспроводную сеть. Для этого зайдите в настройки безопасности Wi-Fi, выберите тип авторизации (рекомендуется WPA2/PSK), а затем введите любой пароль не менее 8 символов — это поможет защитить Вашу беспроводную сеть от несанкционированного доступа. Сохраните сделанные изменения. Вот и все: теперь можете попробовать использовать интернет по беспроводному Wi-Fi соединению с ноутбука, планшета или любого другого оборудования.

Установка пароля на Wi-Fi D-Link DIR-300

Если по какой-то причине что-то не работает, ноутбук не видит Wi-Fi, интернет есть только на компьютере или возникли иные проблемы при настроке D-Link DIR-300 для Ростелеком, обратите внимание на эту статью, в которой изложены наиболее распространенные проблемы при настройке роутеров и типичные ошибки пользователей, ну и, соответственно, способы их решения

Подключение роутера

Перед началом работы с устройством его необходимо подключить к сети. Воткните Ethernet-кабель, идущий от провайдера Ростелеком, в порт «Internet», расположенный на задней панели. В один из оставшихся портов, подписанных как LAN1-4 необходимо вставить коннектор патчкорда, который идет от вашего персонального компьютера. После этих действий подключите маршрутизатор к питанию и подождите, пока он загрузится.

Далее пользователям потребуется настроить подключение, чтобы DIR-300 мог выделить вашему компьютеру IP из свободного адресного пространства. Для этого необходимо:

• Кликнуть по значку подключения к сети в трее Windows (панель слева от даты и времени).
• Нажать на гиперссылку «Центр управления…».
• С помощью меню в левой части окна перейти в раздел «Параметры адаптеров».
• Дважды нажать на ярлык активной сети.
• В появившемся окне щелкнуть по элементу «Свойства».
• Выбрать категорию «Протокол TCP/IPv4».

• Установить галки напротив «Получать автоматически».
• Нажать «Ok», чтобы сохранить изменения.
• Подождите немного, пока компьютер получит новый IP-адрес и щелкните по кнопке «Сведения».
• Найдите среди представленных данных параметр «Шлюз» и скопируйте его значение.

Устанавливаем прошивку для роутера D-Link DIR-300 NRU B7

Перед началом выполнения действий сразу хотим отметить, что модель D-Link DIR-300 NRU B7 отличается от обычного DIR-300 или других спецификаций, поэтому перед установкой файлов внимательно изучите надписи на наклейках роутера, чтобы случайно не поставить неподходящую прошивку. Если вас интересует обновление модели DIR-300, советуем ознакомиться с отдельной статьей на эту тему, перейдя по указанной ниже ссылке.

Способ 1: Удаленное обновление

В веб-интерфейсе маршрутизатора присутствует функция, позволяющая обновить прошивку удаленно либо же просто в автоматическом режиме, где все файлы будут загружены со специального официального сервера. В выполнении этой задачи нет ничего сложного, нужно лишь осуществить следующие действия:

1. Откройте браузер, чтобы перейти в веб-интерфейс, введя или , что зависит от настроек роутера.
2. Далее появится всплывающая форма для ввода логина и пароля доступа к меню управления маршрутизатором. По умолчанию в каждое поле нужно ввести , если до этого сам пользователь не изменял данные.
3. Сразу же рекомендуем изменить язык интерфейса на русский, чтобы не возникало проблем с пониманием названий разделов и вкладок.
4. Перейдите в категорию «Система» и откройте «Обновление ПО».
5. Здесь запустите автоматическую проверку обновлений, щелкнув по соответствующей кнопке.
6. Подтвердите запуск проверки, ознакомившись с уведомлением о том, что это может занять некоторое время.
7. Ожидайте завершения поиска.
8. После этого нажмите на «Применить настройки», чтобы инсталлировать новую версию прошивки.
9. Если вы желаете в дальнейшем автоматически получать обновления, рекомендуется отметить галочкой пункт «Проверять обновления автоматически» и вписать в поле адрес .

По завершении инсталляции всех новых файлов роутер будет перезагружен. Если этого не произошло, отправьте устройство на перезапуск самостоятельно, нажав на соответствующую кнопку на корпусе или в веб-интерфейсе.

Способ 2: Локальное обновление

Второй способ подразумевает собственноручную загрузку файлов и их дальнейшую установку. Компания D-Link выкладывает на своем FTP-сервере всю необходимую информацию, поэтому найти BIN-файл прошивки не составит труда. Единственное условие — все действия должны производиться с компьютера, подключенного к роутеру напрямую через LAN-кабель, чтобы при этом не разрывалось соединение и оборудование не было отключено.

1. Откройте каталог с файлами D-Link, перейдя на указанный выше FTP-сервер. Там через поиск, который всплывает нажатием на Ctrl + F, найдите модель D-Link DIR-300 NRU B7 и перейдите в корневую директорию.
2. Отыщите папку «Firmware».
3. Выберите одну из доступных версий, после чего начнется автоматическая загрузка.
4. Ожидайте завершения загрузки файла с прошивкой и переходите далее.
5. Переместившись в веб-интерфейс так, как это было показано ранее, переходите к добавлению файла ПО.
6. В обозревателе найдите и откройте нужный элемент.
7. Убедитесь в том, что файл был успешно выбран, а затем щелкните на «Обновить».

Вся процедура прошивки роутера D-Link DIR-300 NRU B7 заключается лишь в поиске и установке необходимых файлов. Первый способ будет оптимален для тех, кто хочет получить самую последнюю версию обеспечения, а второй позволит выбрать любую сборку прошивки.

Настройка IPTV

y http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>le=»text-align: justify;»>И последнее: если у вас есть IPTV-приставка от вашего провайдера, то для того, чтобы она работала, сделайте следующее:

• Зайдите в пункт меню «Начало» — «Мастер настройки IPTV».
• Выберите свободный порт LAN на вашем DIR-300, к которому вы подключите приставку.
• Нажмите «Сохранить», а затем подтвердите сохранение конфигурации оборудования.

Может быть полезным и интересным:

• Новый Браузер Brave, который платит пользователю
• Wi-Fi без доступа к Интернету, соединение ограничено
• Если не заходит на 192.168.0.1 или 192.168.1.1

IPTV

При условии подключения сервиса интерактивного телевидения IPTV сети Ростелеком на рассматриваемом соединении нужно будет проставить пометку «Включить IGMP».

Образование другого PVC-соединения требует последовательности шагов: щелкнуть «Добавить» в подпункте WAN, где указываются такие сведения: тип соединения(BRIDGE), порт – DSL, имя — TV.  В полях VPI и VCI сообщаются данные о нужном филиале Ростелеком. Далее следует нажатие кнопки «Сохранить». После этого появится еще одна строчка в окне таблицы WAN.

Чтобы обеспечить функционирование IPTV, нужно создать LAN-порт для TB-приставки. Этот порт объединяется с PVC-соединением. Для этого нужно в графе «Дополнительно» выбрать подпункт «Группировка портов», щелкнуть кнопку «Добавить группу» и в новой вкладке ввести имя (iptv,для примера). Далее переместить один из LAN-портов в правое поле из левого. В WAN-соединении переместить вправо TV и сохранить изменения. В итоге будет получится создание двух групп. Следующий шаг – сохранение в объединении интерфейсов.

Авторизация в web-интерфейсе

Теперь, когда ваш компьютер подключен к роутеру DIR-300, вы можете приступать к изменению параметров. Настройка устройства осуществляется с помощью специального веб-интерфейса:

• Запустите любой интернет-обозреватель.
• Вставьте в адресную строку значение параметра «Шлюз».
• Вы перейдете на новую страницу, где система запросит ваши логин и пароль. Их можно найти на специальной наклейке, которая находится на задней панели маршрутизатора. В большинстве случаев подходит пара «admin»-«admin».

Кликните по кнопке «Вход» для авторизации в сети.

После данных действий вы будете перенаправлены в главное меню интерфейса для настройки маршрутизатора DIR-300.

Два главных правила

Для роутеров D­Link и для некоторых других существуют два правила. Если эти правила нарушить, на многих моделях просто не сохраняются изменения. Но в семействе Dir­300 всё выглядит плачевнее – может испортиться аппаратная часть

Обратите внимание на фото ниже

Как сохранять настройки

• Выставив параметры на любой странице, делайте сохранение настроек;
• Чтобы новые значения вступили в силу, роутер перезагружают!

По умолчанию адрес нашего роутера равен цифрам 192.168.0.1. Пароль – это слово «admin» и логин – тоже «admin». Рассмотрим, как настроить роутер dir 300 правильно и без проблем:

1. Соединяем патч-кордом порт LAN и компьютер;
2. Шнур провайдера включаем в порт WAN;
3. На компьютере в «Состоянии подключения» выбираем «Свойства» и настраиваем «Протокол Интернета» на автоматическое получение DNS и IP.
4. Включаем питание на роутере.

В прошивках версии 1.3 отображается «бело-синий» интерфейс. Для версии 1.4 интерфейс будет «чёрным».

Две разные версии

Параметры адаптера

После того как роутер DIR 300 NRU Ростелеком будет подключен, необходимо установить для созданной локальной сети параметры получения данных.

• Откройте «Центр управления сетями».
• Кликните по раздел «Изменение параметров адаптера».
• Найдите подключение по локальной сети.
• Откройте его «Свойства».
• Выделите в списке компонентов «Протокол TCP/IPv4»и нажмите кнопку «Свойства».
• Установите автоматическое подключение IP и DNS.

У других операторов IP и DNS могут указываться вручную, настройка роутера DIR 300 для Ростелекома же требует автоматического получения параметров, необходимых для работы сети.

Настройка WIVE-NG-RTNL:

Адрес роутера работающего на WIVE-NG-RTNL  в локальной сети — 192.168.1.1. В случае модифицированной прошивки под DIR-300 NRU, DIR-615 и DIR-620 — 192.168.0.1. Логин и пароль на доступ к интерфейсу настройки — Admin / Admin (обязательно с заглавной буквы). Веб-интерфейс выглядит следующим образом:

Первым делом — смотрим в каком режиме работает роутер — переходим в раздел «Operation Mode»:

Проверяем чтобы был выставлен режим маршрутизатора — AP-Gateway. Нажимаем «Apply».

Переходим к настройкам локальной сети — «Internet Settings» > «LAN Setup»:

Если Вам необходимо сменить адрес роутера в сети со стандартного 192.168.1.1 на другой — пропишите новый адрес в поле IP-address и нажмите кнопку «Apply».

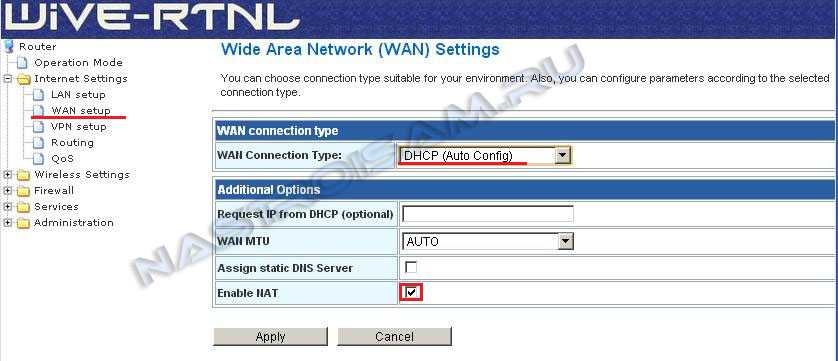

Переходим к настройкам WAN-порта — радел «Internet Settings» > «WAN Setup»:

В большинстве случаев параметр «WAN Connection type» стоит оставить по-умолчанию — «DHCP (Auto Config)» — этот значение подходит не только в том случае, если у Вас для подключения к Провайдеру используется DHCP, но и в случает PPPoE и VPN (PPTP, L2TP). Проверяем чтобы стояла галочка «Enable NAT». Нажимаем «Apply».

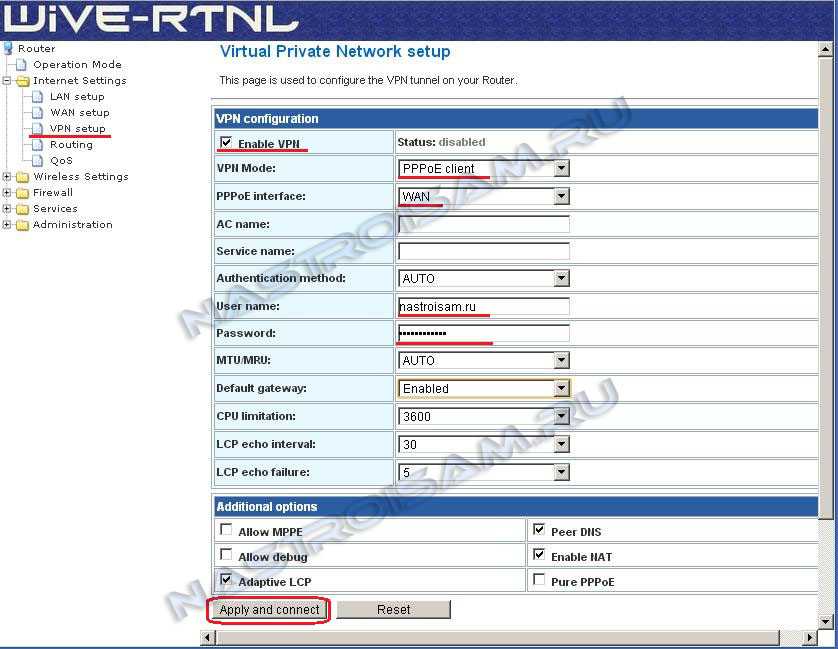

Настройка PPPoE на WIVE-NG-RTNL для Ростелеком, Дом.ru и ТТК.

Переходим в радел «Internet Settings» > «VPN Setup»:

Ставим галочку «Enable VPN». «VPN Mode» выбираем «PPPoE», «PPPoE Interface» — WAN, в поля «User name» и «Password» указываем имя пользователя и пароль на доступ в сеть Интернет. Нажимаем кнопку «Apply and Connect».

Примечание:
Если в дальнейшей эксплуатации Вам приходится каждый раз снова заходить в веб-интерфейс и для выхода в Интернет снова применять настройки — поставьте галочку «Pure PPPoE».

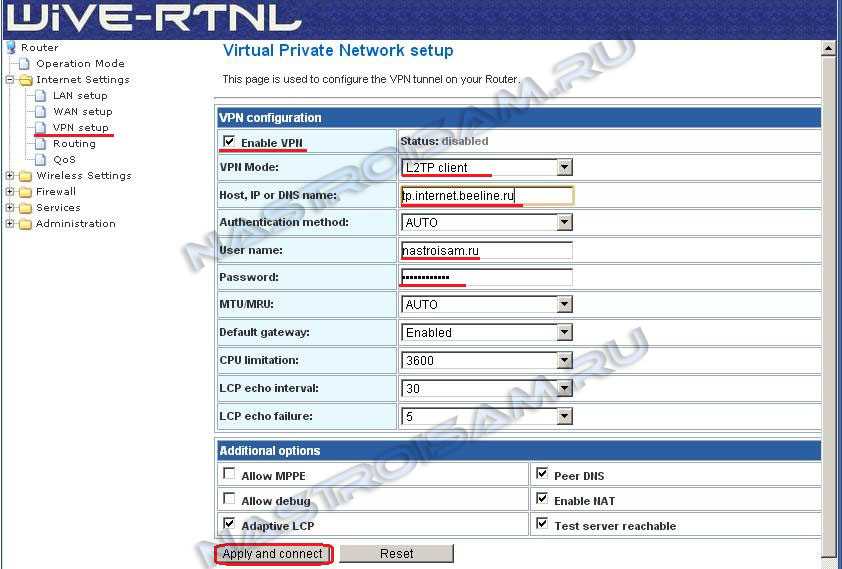

Настройка VPN (L2TP) на WIVE-NG-RTNL для Билайн.

Переходим в радел «Internet Settings» > «VPN Setup»:

Ставим галочку «Enable VPN». «VPN Mode» выбираем «L2TP», в поле «Host, IP or DNS name» прописываем адрес VPN-сервера — tp.internet.beeline.ru. в поля «User name» и «Password» указываем имя пользователя и пароль на доступ в сеть Интернет. Нажимаем кнопку «Apply and Connect».

Настройка Wi-Fi на WIVE-NG-RTNL.

Переходим в радел «Wireless Settings» > «Basic»:

Здесь мы ставим галочку «Wireless Enable» и прописываем имя нашей беспроводной сети — «SSID». Можно использовать любое слово на латинице. Нажимаем «Apply». Переходим в раздел «Advanced»:

По умолчанию мощность передатчика установлена на 70%. Для большинства случаев этого хватит. Но если Вам надо увеличить мощность до 100% — выставляете соответствующее значение в поле «TX Power».  Нажимаем «Apply». Осталось только настроить безопасность сети — идем в раздел «Security»:

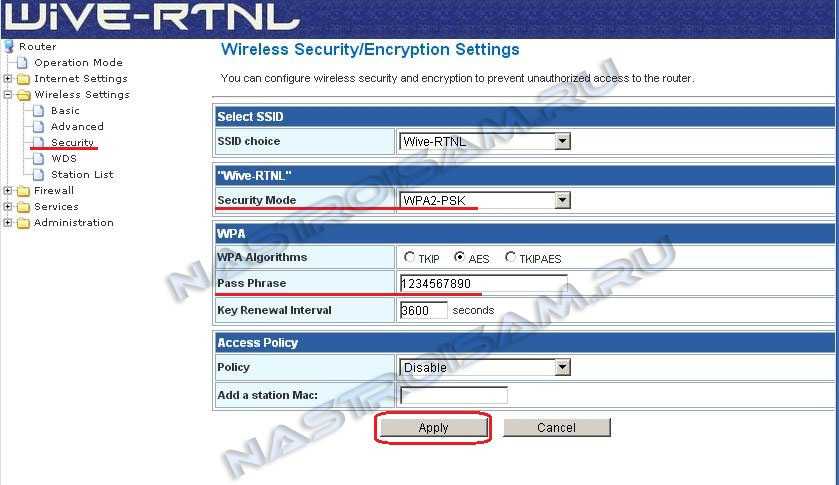

В списке «Security Mode» выбираем «WPA2-PSK, WPA Algorithms» ставим «AES», «Pass Phrase» — ключ сети — любая буквенная, цифирная или смешанная последовательность символов не менее 8 знаков. Нажимаем «Apply».

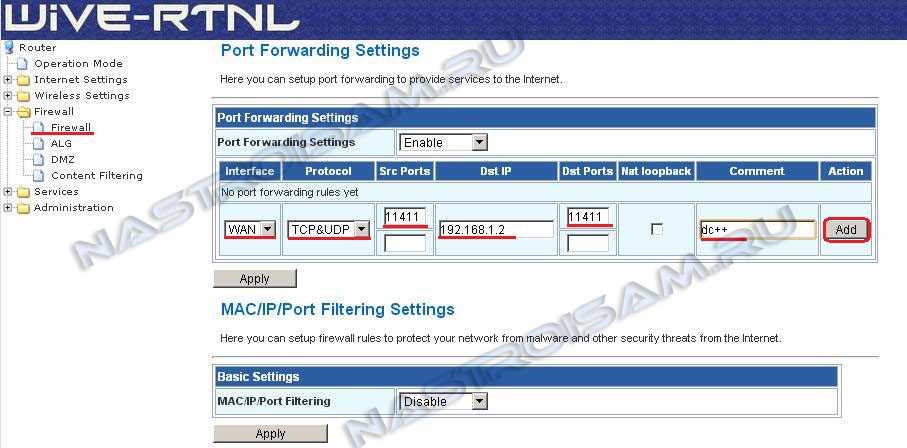

Проброс портов на WIVE-NG-RTNL.

Чтобы настроить проброс портов — port forwarding — на WIVE-NG-RTNL нужно перейти в раздел «Firewall» > «Firewall»:

Для примера настроим порт для клиента DC++. Заполняем поля следующим образом:
«Interface» — WAN,
«Protocol» — TCP&UDP,
«SRC Ports» — 11411,
«Dst IP» — IP-адрес компьютера на котором стоит клиент,
«Dst Ports» — то же значение что и в Src Ports — 11411,
«Comments» — DC++. Нажимаем кнопку «Add» а затем «Apply».

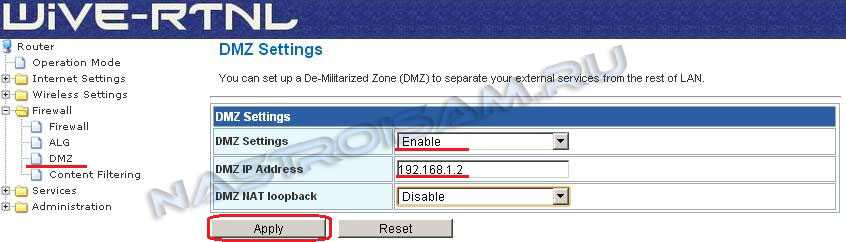

Настройка DMZ:

Чтобы настроить демилитаризованную зону — DMZ — на WIVE-NG-RTNL нужно перейти в раздел «Firewall» > «DMZ»:

Присваиваем параметру «DMZ Settings» значение «Enable», в поле «DMZ IP Address» вводим IP-адрес компьютера, который выводим в DMZ. Нажимаем «Apply».

Как настроить PPPoE подключение Ростелеком на последних прошивках для Dir 300 и 320?

Эти версии прошивок предусматривают быструю настройку с помощью встроенной утилиты Click n Connect. Она требует ввода имени пользователя и пароля, прописанных в договоре на поставку услуг от Ростелеком. Настройка роутера D-link Dir 320 (320 nru) Ростелеком ничем не отличается от Dir 300. На стартовой странице нового интерфейса надо выбрать вкладку “Сеть” и раскрыть ее.

На странице типа соединения требуется поставить маркер PPPoE (стоит по умолчанию) и продолжить (Next). В соответствующие поля заносятся данные из договора. После их подтверждения настройка считается законченной. В поле задач компьютера должен появиться символ созданной беспроводной сети.

Как подключить роутер

Прежде всего, следует подключить роутер для настройки. Сделать это просто: кабель Интернета подключите к порту «Internet», а входящий в комплект сетевой кабель используйте, подключив один из его концов к сетевой карте компьютера, а другой — к одному из разъемов LAN на D-Link DIR-300.

Включите роутер в розетку, подождите некоторое время пока он загрузится, после чего в любом браузере в адресной строке введите 192.168.0.1 для того, чтобы зайти в веб-интерфейс настроек. Вы увидите запрос логина и пароля, по умолчанию логин и пароль — admin и admin соответственно. При необходимости переключите интерфейс настроек на русский язык.

Если не удается зайти в настройки роутера, то проверьте настройки сетевого подключения по локальной сети на компьютере.

Если не подходит логин и пароль при входе в настройки роутера, попробуйте сбросить ваш DIR-300 на заводские настройки.

Вход в админку роутера

Итак, роутер DIR-300 подключен к компьютеру. Теперь необходимо внести изменения в параметры устройства. Для этого потребуется войти в специальный веб-интерейс маршрутизатора:

• На своем компьютере запустите любой браузер.
• В адресную строку вставьте скопированное ранее значение параметра “Шлюз” и нажмите Enter.
• В открывшемся окне введите логин и пароль. Эти даные указаны на наклейке, расположенной на задней крышке маршрутизатора. Как правило подходит комбинация “admin” и “admin.

• После ведения данных, авторизуйтесь в сети с помощью кнопки ” Вход”.
• После успешной авторизаци на вашем экране откроется главное меню веб-интерфейса роутера DIR-300.

Подключение роутера

Кабель ростелеком подключается к порту Internet на задней стороне роутера, а прилагаемый в комплекте кабель одним концом подключаем к порту сетевой карты в Вашем компьютере, другим — к одному из четырех разъемов LAN на роутере D-Link. После этого подключаем питание и переходим непосредственно к настройке.

порты Wi-Fi роутера D-Link DIR-300 NRU rev. B6

Запустим любой из браузеров, имеющихся на компьютере и введем в адресную строку следующий IP адрес: 192.168.0.1, в результате чего мы должны попасть на страницу, запрашивающую логин и пароль для входа в настройки роутера D-Link DIR-300 rev.B6 (номер ревизии роутера также будет указан на этой странице, сразу под логотипом D-Link — так что если у вас rev.B5 или B1, то эта инструкция не для Вашей модели, хотя принцип, по сути, одинаков для всех беспроводных маршрутизаторов).

Стандартные логин и пароль, используемые по умолчанию в роутерах D-Link — admin и admin. В некоторых прошивках также встречается следующие сочетания логина и пароля: admin и пустой пароль, admin и 1234.
