Как настроить роутер d-link dir-615

Вариант 2. IPTV на роутере TP-Link с указанием VLAN ID.

Такой вариант настройки ТВ на ТП-Линк используется редко, в основном в некоторых филиалах Ростелеком, Таттелеком и Аист. Сначала Вам надо будет узнать в технической поддержке идентификатор VLAN ID для IPTV, используемый на Вашем подъездном коммутаторе. Затем в разделе IPTV в поле «Режим» выбираем тип «802.1Q Tag VLAN»:

Переключатель «VLAN TAG для Интернет» ставим в положение «Отключить». В поле «Идентификатор VLAN для услуги IPTV» прописываем VLAN ID, который узнали в техподдержке.  Теперь ниже выбираем порт для STB приставки. В моём примере это 4-й LAN-порт. Для него выставляем режим работы «IPTV». Нажимаем кнопку «Сохранить».

Примечание:

1. На некоторых версиях прошивки роутеров TP-Link Вы можете столкнуться вот с какой трудностью. Разработчики немного перемудрили и попытались учесть все возможные варианты настройки, чем внесли сумятицу. Дело в том, что у перечисленных выше провайдеров коммутаторы как правило сконфигурированы так, что Интернет-трафик приходит к абоненту без тега, а мультикаст IPTV приходит с тегом, который просто надо снять на порту WAN.
Так вот есть версии микропрограммы на маршрутизаторах TP-Link, на которой если Вы пропишите VLAN ID в поле «Идентификатор VLAN для услуги IPTV», то с Вас роутер будет требовать ещё и «Идентификатор Multicast VLAN для услуги IPTV», которого у Вас нет. Если Вы спросите это у техподдержки — то скорее всего поставите их в тупик. Итогом будет то, что Вы так и не сможете смотреть IPTV — приставка будет получать адрес, будет загружаться интерфейс, а ТВ-трафик мультикаст бегать не будет.
Поэтому делаем проще.

В поле «Идентификатор VLAN для использования IP-телефона» прописываем VLAN ID для IPTV.
Затем ниже выставляем режим одного из LAN-портов в режим IP-телефон. Я для ТВ-приставки обычно использую 4-й LAN-порт.
Нажимаем кнопку «Сохранить».

2. В некоторых прошивках роутеров TP-Link есть параметр «IGMP Proxy» — его желательно поставить в значение Включить (Enable).

Активация доступа к интернету

Инструкции по настройке доступны в видеоформате:

Теперь можно приступать к настройке интернет-соединения (PPPoE). Алгоритм:

Войдите в консоль, выберите пункты «Дополнительные параметры» и «Сеть». Выберите меню WAN; должно открыться пустое окно. Иногда в окне можно увидеть список старых подключений; рекомендуется удалить эту информацию, чтобы не засорять память устройства. Для удаления выберите соединения и нажмите кнопку «Удалить».
После удаления вышеуказанной информации нажмите «Добавить» и выберите «PPPoE». Откроется меню, где нужно указать всю информацию о подключении. Наиболее важными строками являются «Имя» (указывается логин пользователя) и «Пароль».

Как подключить роутер

Правильная схема подключения DIR-615 для того, чтобы в дальнейшем доступ к Интернету имели все подключенные устройства, следующая:

• К порту Internet на тыльной стороне роутера подключается интернет-кабель Ростелеком
• Если есть ТВ приставка, ее следует подключить к одному из портов LAN
• Компьютер или ноутбук, с которого производится настройка соедините входящим в комплект поставки роутера кабелем с одним из портов LAN на Wi-Fi роутере. Первоначальную настройку удобнее производить по проводному подключению. Однако, если это не применимо к вашей ситуации, можно настроить и по Wi-Fi.

Ну и, после вышеописанных действий включите роутер в розетку.

Настраиваем IPTV через IGMP Proxy

Это самый сложный вариант и он, к счастью, встречается достаточно редко. Но всё же встречается. В этом случае мультикаст-поток транслируется в общем канале с Интернет-трафиком и чтобы его оттуда вычленить, нужно правильно настроить работу IGMP Proxy.

Начинаем с того, что необходимо обновить версию программного обеспечения роутера. На момент написания статьи самая последняя стабильная версия RouterOS 6.48.2. Открываем раздел меню «System» → «Packages» → «Check for updates» и в появившемся окне нажимаем кнопку «Download & Install». Устройство скачает прошивку, установит её и перезагрузится.

Скачиваем файл с программным обеспечением и распаковываем архиватором. Нас интересует пакет multicast-****.npk. Чтобы установить его в наш Mikrotik, надо в Winbox’е открыть раздел меню Files и прямо мышкой перетащить туда пакет, как показано на скриншоте:

Перезагружаем маршрутизатор через раздел меню «System» → «Reboot». Пакет будет установлен в системе.

После перезагрузки открываем раздел меню Routing → IGMP Proxy.

Здесь на вкладке Interfaces надо добавить WAN-порт (который Ether1) как входящий интерфейс для IPTV. Нажимаем кнопку с плюсом.
Выбираем «Ether1» в поле «Interface».
В поле «Alternative Subnets» прописываем подсеть 0.0.0.0/0 и ставим галочку «Upstream».

Нажимаем на кнопку «ОК». В списке интерфейсов появится новая строчка:

После этого надо создать второе правило для Downstream. В поле «Interface» нужно выбрать «All». А галку «Upstream» не ставим.

Следующий шаг — это создание правил для фаервола. Открываем раздел IP → Firewall. и нажимаем на кнопку с плюсом:

Нам надо создать правило «Chain» → «Forward» для протокола UDP и входящего интерфейса Ether1. Нажимаем на кнопку «ОК» и повторяем всё то же самое для протокола IGMP:

В списке правил появятся наши новые разрешающие с зелёными галочками. Их надо будет по очереди мышью перетащить выше запрещающих.

Следующим этапом мы закроем трансляцию мультикаста в беспроводную сеть, так как ТВ-приставка у нас подключается кабелем.
Открываем раздел Bridge и на вкладке Filters нажимаем на плюс:

В открывшемся окне на вкладке «General» надо в поле «Chain» поставить значение «output».
Ниже, в поле «Out.Interface» выбираем беспроводную сеть «wlan1».
Переходим на вкладку «Advanced»:

Здесь в списке Packet Type выбираем мультикаст и переходим на вкладку «Action».

Тут в поле «Action» ставим значение «drop» и нажимаем кнопку «ОК».

Чтобы настроить IPTV на Микротике для тех провайдеров, у которых для доступа в Интернет используется протокол PPPoE, необходимо добавить ещё один IP-интерфейс. Для этого идёт в раздел IP и нажимаем кнопку с плюсом.

Я рассматриваю настройку IPTV на Mikrotik для Ростелеком и потому буду использовать подсеть 1.0.0.1/30.  Она рекомендуется техподдержкой. Для других операторов необходимо будет уточнить этот момент в техподдержке. Нажимаем на кнопку «OK».

В списке IP-интерфейсов появилась ещё одна строчка. Теперь можно подключать приставку и проверять работу цифрового интерактивного телевидения.

Как зайти в настройки роутера и настроить подключение Ростелеком PPPoE

Примечание: если ранее вы для входа в Интернет запускали на компьютере подключение Ростелеком или Высокоскоростное подключение, отключите его на время настройки и не подключайте после нее: роутер сам будет устанавливать данное подключение. Если же оно будет запущено на компьютере, то на других устройствах Интернет работать не будет.

Для того, чтобы зайти в настройки Wi-Fi роутера D-Link DIR-615, запустите любой браузер и введите в адресной строке 192.168.0.1, на открывшейся странице вам будет предложено ввести логин и пароль для входа в настройки роутера. (Если по указанному адресу ничего не открывается, см. эту статью).

Стандартные логин и пароль для D-Link DIR-615 M1, K1 и K2 — admin и admin соответственно.

После правильного ввода вы окажетесь на главной странице настроек DIR-615 (если же вас снова «выбросило» на окно ввода логина и пароля, значит они были введены неправильно, либо изменены ранее: если вы не знаете их, сбросьте роутер на заводские настройки).

Откроется страница со списком подключений, в котором будет находиться одно единственное подключение с динамическим IP адресом. Кликните по нему мышью, и вы попадете в настройки параметров этого подключения, которые следует изменить для работы с Интернетом Ростелеком.

Необходимо ввести следующие значения параметров:

• Тип соединения — PPPoE (именно его использует Ростелеком)
• Имя пользователя — логин для Интернета Ростелеком.
• Пароль, подтверждения пароля — пароль для входа в ростелеком.

Нажмите кнопку «Сохранить». После этого снова откроется страница со списком соединений, причем вновь измененное будет «разорвано». Также вверху страницы вы увидите индикатор, оповещающий о том, что сделанные настройки нужно сохранить. Сделайте это.

Теперь обновите страницу со списком подключений и, если все было проделано правильно, вы увидите, что статус подключения изменился на «Соединено». Теперь Интернет на компьютере доступен.

Авторизация

Предварительно необходимо пройти авторизацию в консоли управления устройством. Вы должны сделать это следующим образом:

Подключите блок питания к маршрутизатору в соответствующий разъем на задней панели, а затем подключите его к розетке.
Вставьте внешний кабель в порт WAN или Интернет (обозначен синим цветом) на задней панели. Убедитесь, что соответствующий индикатор горит.

Включите компьютер или ноутбук, запустите любой браузер, а затем введите адрес роутера в адресной строке. Основные значения 192.168.0.1 или 192.168.1.1.
Перед вами откроется окно авторизации — укажите значение admin в обеих ячейках (и Логин, и Пароль).

Комплектация

Маршрутизатор D-Link DIR-615, который был выпущена в продажу сразу после DIR-300, первоначально поставлялся в красочной коробке оранжевого цвета. На лицевой стороне этой коробки нанесено изображение самой модели и приведено описание основных функциональных особенностей устройства. На задней и боковых сторонах размещена более подробная информация о функционале роутера. Потом дизайн коробки изменился. В последующем она стала белого цвета. На лицевой части также есть изображение роутера, а под ней появилась надпись «Wireless N300 Router».

В комплект устройства входит следующее:

1. Сам роутер.
2. Патч-корд, который выпускался в разных цветовых окрасках. Есть синий, желтый и белый цвет сетевого провода на данный момент (зависит от модификации роутера).
3. Инструкция по эксплуатации.
4. Сетевой блок питания (12V, 0.5А).
5. Подставка для установки в вертикальном положении.
6. Диск с программами и утилитами.
7. 2 съемные антенны.

Шаг 2: Настройка интернет-подключения

Выбор типа подключения

Перед настройкой интернет-подключения необходимо выбрать тип подключения.

• Для статического подключения нужно знать IP-адрес, маску подсети, шлюз по умолчанию и DNS-сервера, которые предоставляет провайдер интернета.
• Для динамического подключения достаточно выбрать опцию DHCP Client и получить настройки от провайдера автоматически.
• Для PPPoE-подключения требуются учетные данные (имя пользователя и пароль) от провайдера, которые необходимо ввести в соответствующие поля.

Настройка подключения

После выбора типа подключения необходимо перейти на вкладку «Интернет» и настроить соединение:

1. Выбрать тип подключения.
2. Ввести настройки (если нужно).
3. Сохранить настройки.

После сохранения настроек, роутер должен подключиться к интернету. Для проверки интернет-соединения можно воспользоваться вкладкой «Состояние» и убедиться, что статус подключения – «успешно».

Вход в веб-интерфейс

Данные для входа в веб-меню указаны на нижней стороне корпуса, наряду с другой информацией об устройстве.

Под заголовком «Default Router Settings» прописан адрес, по которому нужно переходить в настройки – «192.168.0.1». Также работает адрес «dlinkrouter.local». Также указаны и авторизационные данные – admin/admin. Их нужно ввести при переходе по данному адресу, чтобы получить доступ к конфигурированию оборудования.

Чтобы войти в веб-интерфейс роутера D-Link DIR-615, нужно сделать следующее:

1. Убедимся в подключении роутера D-Link DIR 615 к компьютеру (желательно по кабелю). В крайнем случае можно соединиться и по воздуху. В этом случае можно использовать и мобильное устройство.
2. Заходим в любой удобный интернет браузер. Вверху в адресной строке нужно набрать «192.168.0.1».
3. Появится окошко авторизации. В верхней строке нужно прописать логин – admin (он может быть уже указан заранее), а в нижней такой же пароль – «admin».
4. Откроется веб-меню параметров маршрутизатора. При первом входе лучше сразу сменить авторизационные данные, в целях безопасности. Для этого переходим во вкладку «Tools», далее находим в меню слева подраздел «Admin».
5. Рекомендуется при переназначении пароля использовать серийный номер устройства (чтобы не забыть его – так как он всегда указан на корпусе). Нужно ввести пароль дважды, после чего сохранить параметры, нажав на клавишу «Save Settings». Далее попробуйте снова зайти в веб-интерфейс, но уже используя новый пароль.

Настройка PPPoE соединения Дом.ру на DIR-615

Запустите тот браузер, который привыкли использовать и введите в адресной строке 192.168.0.1 — это внутренний адрес страницы настроек роутера и он должен открыться несмотря на отсутствие подключения к Интернету. Нажмите Enter.

Вы увидите предложение ввести логин и пароль для входа в настройки. Используемые по умолчанию логин и пароль для роутера DIR-615 — admin и admin в обоих полях. После ввода правильных данных Вам будет предложено изменить стандартный пароль на что-то свое, а затем Вы окажетесь на главной странице настроек маршрутизатора. (Если она выглядит не так, как на картинке, то, как я уже писал, нажмите «Настроить вручную», а дальше выполняйте те же действия, что описаны здесь, кроме перехода в расширенные настройки — они полностью совпадают).

В нижней части страницы нажмите ссылку «Расширенные настройки» и нажмите WAN в пункте «Сеть». Откроется список соединений, в котором уже есть одно подключение с динамическим IP. Кликните по нему и на открывшейся странице нажмите удалить, после чего вы вернетесь на страницу с пустым списком соединений. Теперь нажмите «Добавить» внизу списка соединений. В результате этого действия Вы окажетесь на странице настроек подключения роутера D-Link DIR-615. Основная задача теперь — перенести сюда настройки подключения Дом.ру.

Необходимо использовать следующие параметры:

• Тип подключения — PPPoE
• Имя пользователя — Ваше имя пользователя к аккаунту Дом.ру
• Пароль — Ваш пароль

Это все, что требуется ввести, изменять остальные параметры нет никакой необходимости. После нажатия кнопки «Сохранить» Вы перейдете на страницу со списком соединений, на которой будет отображаться только что созданное соединение (разорванное) а вверху будет уведомление, на которое следует нажать и снова кликнуть «Сохранить». После этого, если Вы не сделали никаких ошибок и не запустили Дом.ру на самом компьютере, можно обновить текущую страницу со списком соединений и увидеть, что созданное нами подключение «Соединено» и работает. Уже сейчас можно пользоваться Интернетом с компьютера, на котором производилась настройка и даже по Wi-Fi. Однако, во избежание проблем, рекомендую сначала настроить параметры беспроводной сети.

Настройка Интернет

Для того, чтобы настроить интернет выберите «Сеть -> WAN».

Нашему взору откроется список уже имеющихся подключений. Скорее всего он окажется пустым, но если там есть уже что-то, лучше их удалить. После нажатия на кнопку «Добавить», мы сможем настроить новое подключение.

Наиболее распространенный из них, его использует большинство интернет-провайдеров, например Дом ру.

L2TP

Этот тип подключения используется для работы с VPNи предоставляется, к примеру, провайдером Beeline. Протокол сравнительно свежий, старые роутеры в основном его не поддерживают, но DIR 615 не из их числа и рекомендован для использования с этим протоколом.

Для подсоединения к интернету потребуется:

• ввести ваш логин и пароль, предоставляемые интернет-провайдером, и некоторые другие параметры;

для Билайн выберите «LT2P + Динамический IP», а в качестве VPN-сервера tp.internet.beeline.ru; MTU установить 1456, поставить «без шифрования». Остальные установки посмотрите на фото, либо уточните у провайдера.

Cтатический IP

У большинства провайдеров получение статического айпи — дополнительная услуга, так как он нужен не всем. Для некоторых целей эта опция необходима, на за нее придется доплатить провайдеру.

Если у вас она подключена, то нужно будет:

• выбрать «Статический IP»;

ввести выданный IP-адрес, сетевую маску (255.255.255.0), адрес шлюза и серверы DNS. Узнать их все можно в поддержке вашего интернет-провайдера. Так же, как и для любого другого типа подключения, вы можете установить его имя.

Для Ростелекома адрес шлюза это первые три числа вашего IP-адреса без изменений и вместо последнего единица (например, если у вас IP 213.98.76.45, то адрес шлюза будет 213.98.76.1), а адреса DNS 212.94.96.114.

Динамический IP

Динамический IP отличается от статического только тем, что выдается через DHCP каждый раз при авторизации в сети.

Изредка может потребоваться подменить MAC-адрес на тот, который зарегистрирован у вашего провайдера. Просто впишите необходимый адрес в специальное поле и нажмите «Изменить».

Как вернуть заводскую прошивку на DIR-615 K1, K2 или R1 от Дом.ру

Компания Дом.ру частенько выдает своим пользователям Wi-Fi роутеры от D-Link. Один из самых популярных — DIR-615. Причем юзерам выдавались разные версии этого маршрутизатора — DIR-615 K1, DIR-615 K2 и DIR-615 R1. Причем шли они все с жутко урезанной прошивкой от Дом.ру, которая практически полностью закрывает возможности роутера от пользователя. Поэтому я решил выложить инструкцию как удалить прошивку Дом.ру на роутере DIR-615 и установить туда заводскую.

Перед тем, как что-либо делать — скачайте с сайта D-Link прошивку под вашу аппаратную версию DIR’a. Для этого переверните его «вверх ногами» и прочтите буквы на наклейке, которые идут после номера модели. Например, K1 или K2. После этого идем на официальный сервер производителя, качаем последнюю версию себе на компьютер и кладем в корневой каталог диска С:. Ещё один момент — для того, чтобы залить прошивку на Длинк Вам понадобиться TFTP-клиент. По умолчанию в Windows 7 и Windows 8 он выключен. Включить его можно в «Панели управления» >>> «Включение и отключение компонентов Windows»:

Ставим галочку «Клиент TFTP» и нажимаем кнопку ОК. Всё, теперь мы готовы к дальнейшим действиям.

Установка пароля на Wi-Fi, настройка IPTV и Smart TV

Беспроводной доступ в интернет используется владельцами планшетов, ноутов и т.д. Перед его использованием следует:

1. Задать имя точки доступа.
2. Указать пароль или ключ для авторизации.

Для создания точки переходим из расширенных параметров в основные настройки Wi-Fi. SSID – это будущее название сети, позволяющее отличить ее от соседних. Указать допускается любое наименование, главное понятное для себя.

Установка пароля на точку доступа является обязательной процедурой. В противном случае получить доступ к интернету сможет любой. Кроме того, возникает потенциальная возможность утечки персональных данных, документов, паролей и фотографий.

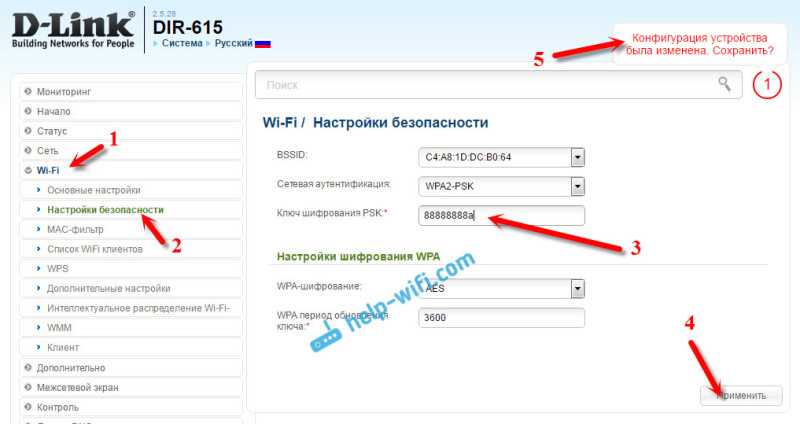

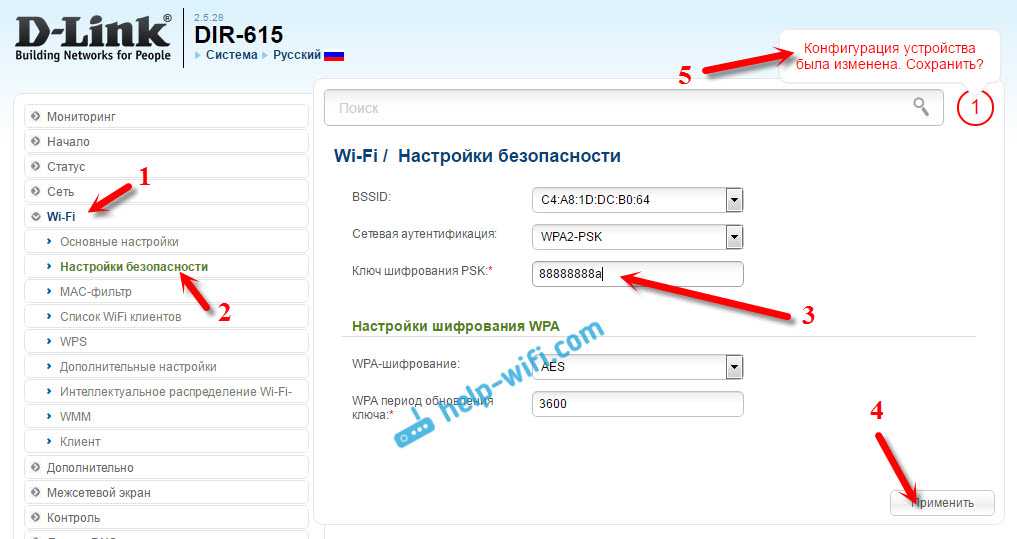

Для установки пароля переходим в раздел безопасность Wi-Fi и выбираем «Тип аутентификации» — WPA2-PSK и вводим ключ. Именно он будет служить паролем для соединения с точкой доступа.

Телевизор с подключением к интернету – не редкость в наше время. В Ростелеком предлагается два варианта интерактивного ТВ: Смарт и IPTV. Телевидение для Смарт ТВ допускает работу без проводов, но имеет меньше каналов. Настройка Smart HUB производится на телевизоре или приставки. В роутер достаточно подключить кабель в любой из портов LAN без дополнительной конфигурации.

Поддержка IPTV в роутере упрощает настройку интерактивного TV. Для этого нужно:

• подключить кабель к роутеру;
• настроить приставку Ростелеком и роутер.

Подключить телевизор к Ростелеком необходимо к любому из LAN портов.

Важно! IPTV по WiFi через роутер не работает. Беспроводным является Смарт ТВ

Порты выделяются с помощью мастера настройки. Доступ к нему открыт из главного меню конфигуратора. Единственное, что необходимо сделать – выбрать разъемы с подключенными IPTV Player через роутер.

Роутер D-LINK в качестве репитера (усилителя) Wi-Fi сети

Способ, который описан выше, так же подходит для усиления Wi-Fi сети. Но, при настройке в режиме «Клиент», у вас будет две Wi-Fi сети. А когда работает репитер, то Wi-Fi сеть одна, просто усиленная. И устройства автоматически переключаются между основным роутером, и репитером (вторым роутером).

Как оказалось, все можно настроить. И использовать маршрутизатор D-LINK для увеличения радиуса покрытия Wi-Fi сети.

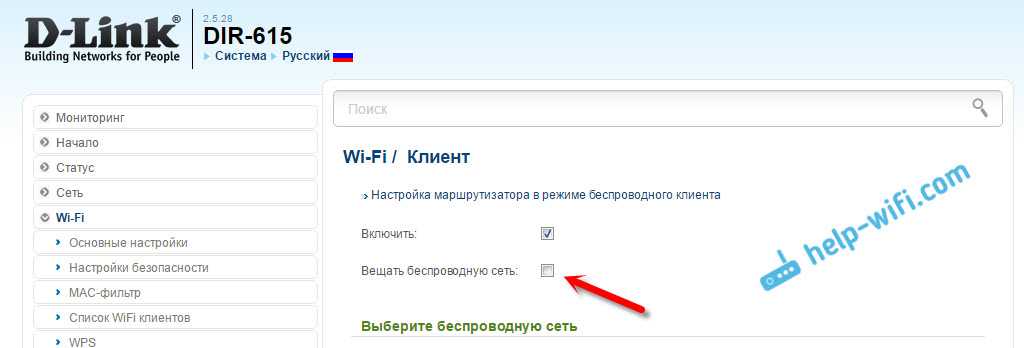

Нужно для начала настроить режим «Клиент». Все точно так же, как я показывал выше. Когда все настроите, и интернет через роутер будет работать, нужно задать точно такие же настройки Wi-Fi сети, как на главном маршрутизаторе.

Для этого откройте вкладку «Wi-Fi». В поле «Имя сети (SSID)» нужно прописать название сети точно такое, как на роутере, Wi-Fi сеть которого вы хотите усилить, и к которому подключили D-LINK.

Открываем еще вкладку «Wi-Fi» – «Настройки безопасности». Там нужно прописать точно такой же пароль, который используется для подключения к Wi-Fi сети, которую усиливаем. Нажмите на кнопку «Применить», и еще, нажмите на сообщение, что бы сохранить настройки.

Перезагрузите роутер. После перезагрузки, должна появится одна Wi-Fi сеть, которая будет усилена роутером D-LINK.

Wi-Fi приемник из маршрутизатора D-LINK

По сути, режим «Клиент», это и есть режим адаптера. Ведь роутер по Wi-Fi подключается к другому роутеру, и передает интернет по сетевому кабелю. Настраиваем все точно так же, как я показывал в первом разделе этой статьи. Только, если вам не нужен интернет по Wi-Fi от второго маршрутизатора, а только по кабелю, то в процессе настройки уберите галочку с пункта «Вещать беспроводную сеть».

После настройки, роутер превратится в настоящий Wi-Fi приемник. Он будет принимать интернет от вашей Wi-Fi сети, и передавать его по кабелю на телевизор, стационарный компьютер и т. д.

Послесловие

Я все проверил, протестировал, и на моем D-LINK DIR-615 все эти режимы работали просто отлично. Да, в настройках все сделано немного запутано и не понятно. Можно было отдельно вынести настройки моста, сделать отдельный режим ретранслятора и приемника. Но, как оказалось, даже через обычный режим клиента, можно использовать маршрутизатор для самых разных задач.
