Как обжать кабель (витую пару) для сети и интернета

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

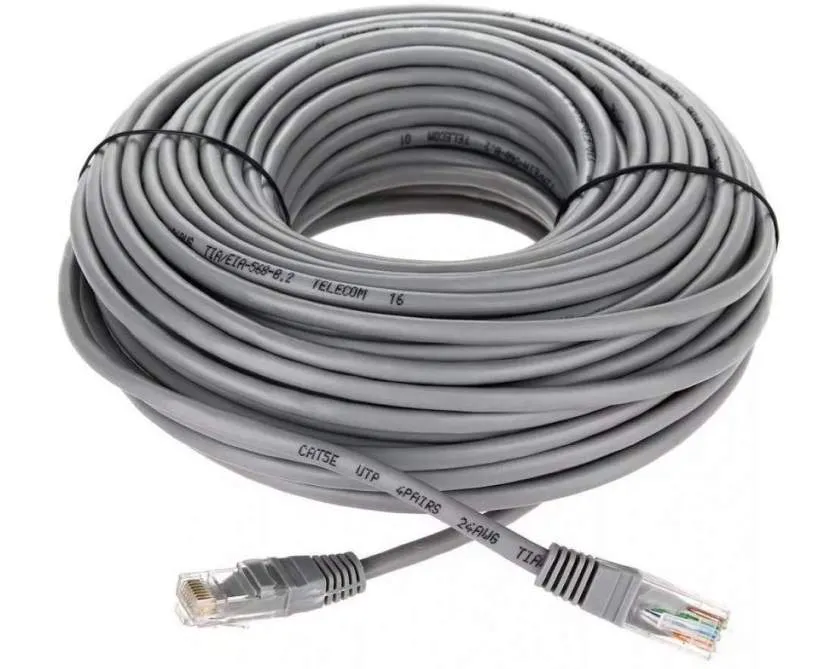

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Почему витую пару нужно обжимать

Кабель сетевой четырёхжильный (витая пара) начали широко использовать после повсеместного распространения проводного интернета. Популярность 4-жильного кабеля объясняется его дешевизной — он в два раза доступнее 8-жильного, более надёжного.

Обжим (распиновку) витой пары производят по ряду причин:

• Внешний сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это значит, что на двух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг друга, не создавая помех.
• Если бы проводки располагались параллельно, витая пара носила бы другое название и имела другие свойства. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.

Скрученная пара кабелей обладает следующими характеристиками:

• расстояние, отделяющее пары проводов, изменяется вдоль всей длины провода во избежание перекрёстных помех;
• пары проводов разной длины скручиваются с неодинаковым шагом, благодаря чему перекрёстные помехи практически полностью исчезают.

Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и более процентов.

Как проверить качество обжима

Прежде чем включить самодельный провод в розетку, его нужно проверить на работоспособность. Выполнить проверку можно с помощью стрелочного тестера, мультиметра или прибора, предназначенного для измерения напряжения, сопротивления и мощности тока.

Тестер для проверки качества обжима 4-жильной витой пары

Тестер, по сравнению с другими инструментами, имеет явные преимущества:

• во время проверки не нужно освобождать провод от внешней изоляции и зачищать проводники;
• на выявление обрывов, распайки, замыканий и неправильного обжатия уходит несколько мгновений.

Наличие мультиметра, при условии, что оба конца провода можно свести вместе, позволяет провести тестирование жил по цветовым маркерам, а затем выяснить, есть ли сопротивление между щупами, другими словами, произойдёт ли короткое замыкание, если соединить одну жилу на одном конце провода со всеми жилами, находящимися с противоположной стороны.

Альтернативный способ проверки витой пары

Жилы на одном конце провода зачищают на 5-сантиметровую длину и окунают в стеклянную (пластиковую) ёмкость, наполненную тёплой и очень солёной водой. Затем на одну из пар, расположенных на другом конце, подают напряжение (к проводам подсоединяют батарейку — обычную или извлечённую из материнской платы).

Если провод исправен, на отрицательном полюсе произойдёт выброс водорода (белые пузырьки), а на положительном — хлора (жёлтые пузырьки).

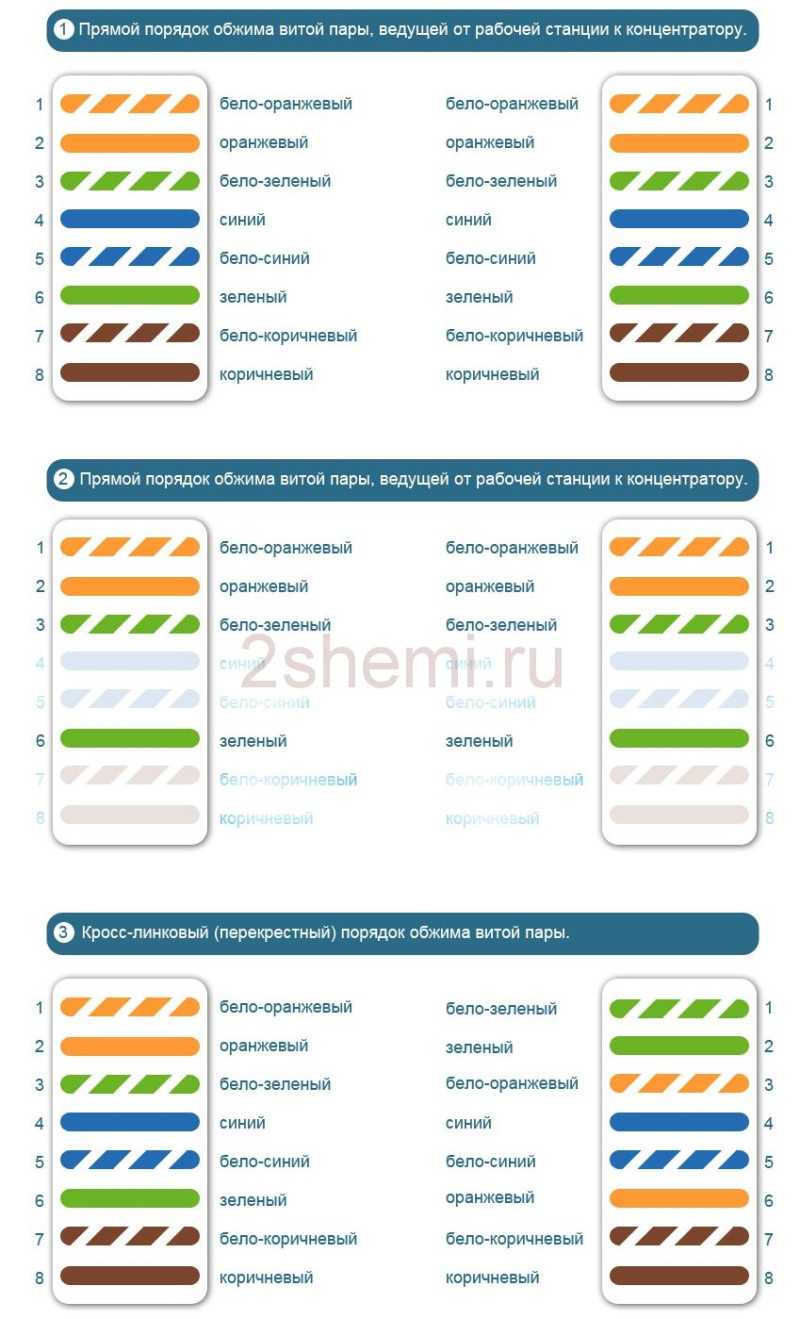

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух типов:

1. Прямая, т.е оба конца витой пары обжаты по одному стандарту.
2. Поперечный, в данном случае один конец опрессован по стандарту T568A, другой – T568B.

Рисунок 12. Прямое соединение (A) и перекрестное соединение (B

Эта специфика связана со схемой подключения. На самом деле есть три варианта:

1. Маршрутизатор-роутер. В этом случае кросс-линия соединяет два маршрутизатора или концентратора.
2. ПК-ПК. Здесь все ясно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-ПК. То есть персональный компьютер подключен к сетевому узлу.

Давайте быстро взглянем на перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При такой возможности подключения необходимо использовать прямую цепь (см. A на рис. 12). Однако при использовании интеллектуальных узлов в сетевой топологии это ограничение не требуется. То есть разрешена прямая и кросс-схема подключения, так как роутер умеет распознавать ее тип. Однако считается правильным придерживаться стандарта, выбранного для конкретной локальной сети.

Обжим витой пары по схеме компьютер-компьютер

Совершенно иная ситуация возникает при подключении ПК друг к другу. В этом случае может работать только одна схема кроссовера – кроссовер. Этот тип подключения показан на Рисунке 12 (B).

Обжим витой пары по схеме роутер-компьютер

Этот тип подключения принято выполнять простым способом. Для интеллектуальных переключателей (переключателей) это условие не является обязательным, но тем не менее считается «хорошим тоном» придерживаться этого условия.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься – ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит – оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Инструмент для заделки кабеля

Прежде чем что-либо делать, нужно подготовить, а точнее подготовить инструмент. Минимум, который вам понадобится, – это специальный обжимной инструмент для заделки и обрезки кабелей витой пары. Его также называют обжимным инструментом, обжимным инструментом или обжимным инструментом.

На любых плоскогубцах есть лезвия для разрезания кабеля и лезвия для снятия оплетки с витой пары, поэтому человек, у которого уже есть полная рука, сделает это в одиночку. Но для тех, кто делает это время от времени или даже впервые в жизни, еще один инструмент для снятия изоляции – стриптизерша – будет большим подспорьем.

Иногда это может быть складка. Если не под рукой, подойдет обычный канцелярский или рифленый строительный нож

Действуйте с ними очень осторожно: пальцы отрезаются мгновенно, глубоко и очень болезненно

Также лично, когда я закрываю кабель, я предпочитаю отрезать его обычными кусачками, а не обжимным лезвием. Так я сразу к этому привык и мне так удобнее.

Необходимые инструменты для обжима

Для обжима понадобятся:

• Коннектор.
• Клещи для обжима или кримпер.
• Сетевой кабель.
• Канцелярский нож или стриппер.
• Тестер для кабеля.

Кримпер напоминает плоскогубцы с отверстиями. В них вставляется часть провода с разъемом. Он заменяется клещами для обжима.

Стриппер помогает снять изоляцию с проводов. Можно заменить его ножом или лезвием кримпера.

Тестер поможет проверить качество соединений. Если его нет, то можно приложить немного физической силы и потянуть за кабель для проверки.

Разъемами следует запастись на несколько штук больше, чем необходимо. Цена у них невысокая, но в случае возникновения проблем или неполадок в работе не обойтись без их поиска. Попробовать свои силы на ненужном участке провода тоже можно.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи

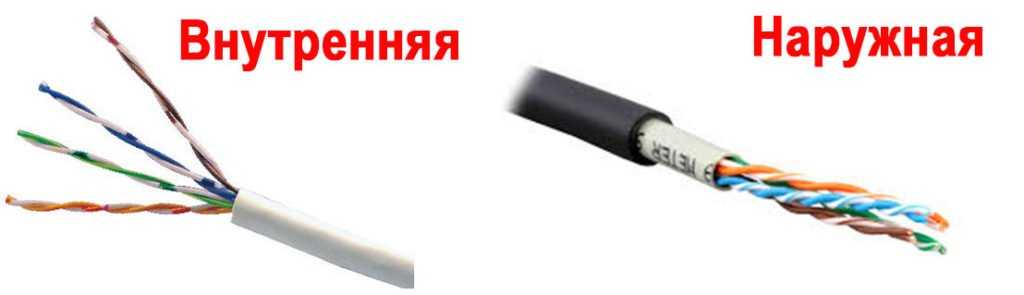

Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

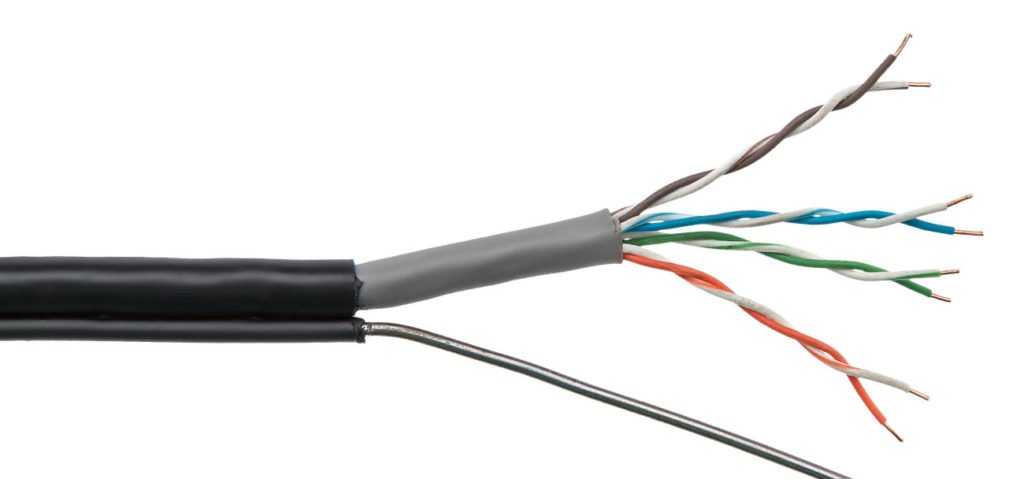

Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше

Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.

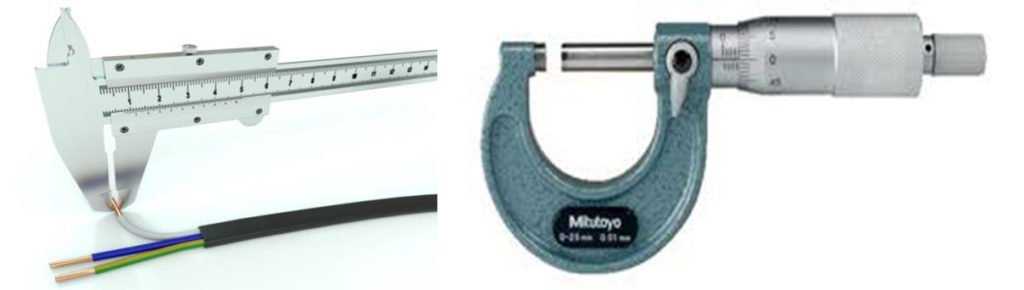

Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

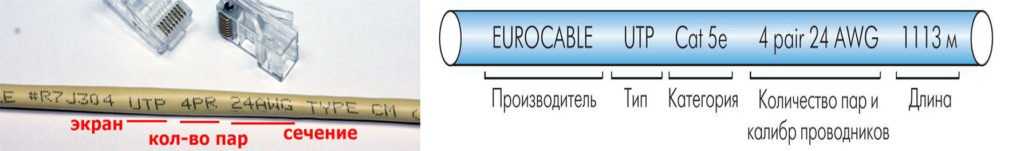

Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

Наличие сертификата качества.

Ошибки, допущенные при обжатии

Чтобы понять, где была допущена ошибка, необходимо проверить, где ее источник. Для этого вам нужно попробовать использовать другой сетевой кабель и убедиться, что подключенное устройство находится в хорошем состоянии. Если после проверки выяснилось, что кабель не работает, то при опрессовке должны были возникнуть следующие ошибки:

• Расположение проводки сбивает с толку.
• Они слегка прижимаются к контактам разъема.

Важно! В случае ошибок необходимо обжать кабель и переустановить разъем

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

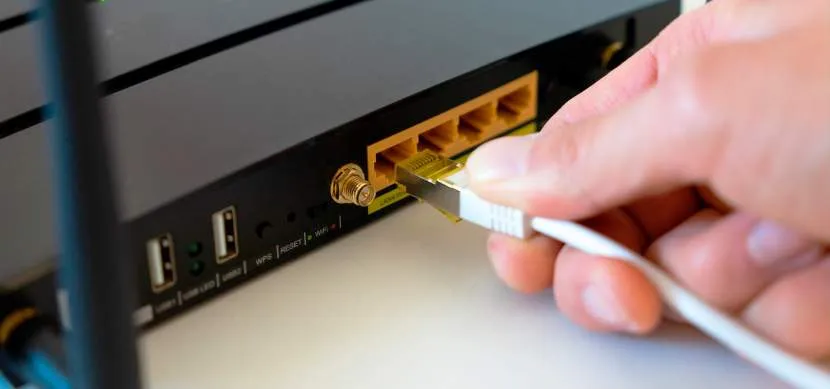

После завершения работы нужно проверить статус сетевого подключения

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

Как соединить 4 жильный и 8 жильный интернет кабель

Соединять провода с 4-мя и 8-ми жилами методом скручивания плохой вариант. Это повлечет за собой потерю скорости. Нужно приобрести специальное соединение. Его еще называют соединителем для витой пары.

Если использовать соединитель без крепежа, то нужно соединить жилы по цвету с одной стороны 8-ми жильной, а рядом 4-х жильной по такой же последовательности.

Важно! Иногда при соединении витой пары с разным количеством жил цвета не совпадают. Вместо зеленого в 4-х жильном есть синий

Его нужно соединить с зеленым цветом 8-ми жильного кабеля.

Обжим интернет кабеля 8 жил со схемой — несложный процесс. Это может сделать обычный человек, имея желание. Главное в этом процессе — соблюдение стандартных предписаний. При самостоятельном подключении можно сэкономить деньги.

Источник

Порядок действий при обжиме клещами

Обжимной инструмент (кримпер)

Чтобы обжать витые пары потребуется такой инструмент:

• кримпер (клещи для обжима наконечников проводов rj 45);
• стриппер (резак для съёма изоляции);
• канцелярский нож.

Если такого инструмента дома не имеется, лучше обратиться за помощью к специалистам.

Подготовка кабеля

Вначале нужно избрать кабель по нужному количеству жил и отрезать от него отрезок требуемой длины. Для домашней сети необходимо взять четырёхжильный провод с медными проводниками. Незадействованные проводники просто не используют. Для высокоскоростной передачи данных должен подключаться восьмижильный кабель.

Удаление изоляции

С концов отрезка кабеля необходимо снять изоляционный слой. Достаточно отступить 3-3,5 см от края и при помощи стриппера лёгким круговым движением сделать надрез на изоляции. Рез нужно делать аккуратно, без сильного нажатия, иначе оболочка жил будет повреждена. Это повлечёт за собой упадок скорости передачи данных. Оплётку режут не на полную глубину, а на половину. Затем её сгибают и она лопается по линии реза.

Подготовка жил для загрузки в коннектов

Подготовка кабеля для загрузки в коннектор

Открывшиеся после снятия изоляции проводники, свитые в пары, необходимо расплести и распрямить

Медные жилы довольно мягкие, поэтому выполнять такую операцию нужно осторожно, чтобы не оборвать их оболочку

Далее все проводники выравниваются относительно друг друга, после чего обрезаются перпендикулярно ровно, отступив от края 3-4 мм. Такую процедуру лучше всего выполнять ножницами. В итоге должен получиться прямой торцевой ряд из 4/8 жил в оплётке.

Далее будет применяться пластмассовый коннектор формата 8P (8 контактов), с помощью которого будет осуществляться обжим – контактный крепёж жил из меди.

Обжим контактной площадки

Установка и фиксация коннектора

Тыльная часть коннектора 8P – это входной шлюз для ввода медных проводников. В данном шлюзе имеется 8 ячеек прямоугольной формы, в которые загружаются надлежащие по расцветке жилы.

Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники нужно просто завести в каналы до упора.

Далее необходимо обжимать проводники с помощью кримпера для коннекторов типа 8P8C. Колодку клещей нужно наложить на пластмассовый коннектор, после чего сжать рукояти инструмента до характерного щелчка.

Тест качества обжима

После процесса обжима кримпер снимается, а само соединение подвергается тесту на прочность методом физического вытягивания кабеля из коннектора. Аналогичный тест проводится на другом конце сетевого кабеля. Если всё сделано в соответствии с технологией, обжим не позволит кабелю вырваться из запрессованных ячеек. После этого обжим можно считать завершённым.

Схемы обжима витой пары

Общепринятые схемы обжима проводников

Для подключения к интернет по 4 проводам схема обжима, приведенная выше, не совсем подходит. Для обжима 4-жильной витой пары используют проводники, соответствующие цифрам «1», «2», «3» и «6».

Существует две стандартные схемы обжима — прямая и перекрёстная. Обжим прямого типа «роутер-роутер» производят в соответствии со схемой «А». По мнению экспертов, в этом случае можно задействовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба стандарта.

Обжим типа «компьютер-компьютер» выполняется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буквой «В»). Обжим типа «роутер-компьютер» принято осуществлять согласно схеме «А».

Делаем патч корд для сети по 4 жилам

В этой статья мы Вам расскажем, как переделать стандартный восьмижильный провод для витой пары для подключенгия к двум компьютерам.

Многие не знают, что 8 жил витой пары используется для 1 гигабитных сетей. Но, такие высокоскоростные сети сейчас встречаются очень редко. В обычном офисе работают обычные 100 мегабитные сети. А если вам нужен только интернет, то такой скорости и подавно хватит.

Также, часто случаются ситуации, когда нужно подключить второй компьютер к сети. И чтобы не тянуть еще один провод и не использовать дополнительный коммутатор нужно всего лишь разделить стандартный 8 жильный провод на 4 жилы.

Итак, начнем по порядку.

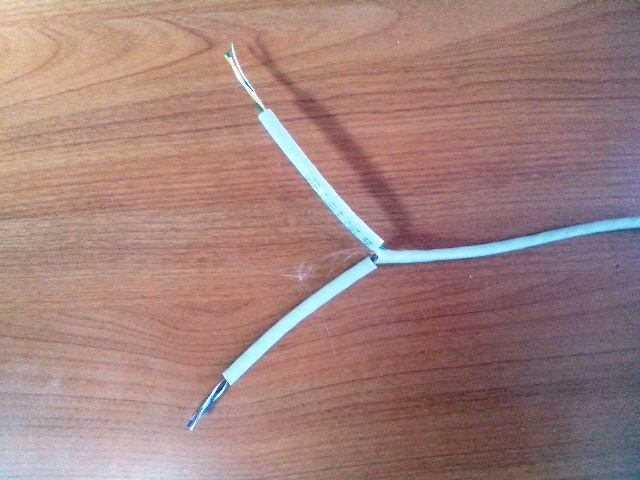

Нам нужно разделить провод на четыре пары: в одну часть берем бело-оранжевый, оранжевый, бело-зеленый, зеленый провода.

Во втором проводе будет: бело-коричневый, коричневый, бело-синий, синий.

Сначала нужно отрезать кусок провода примерно 15 20 см. Делаем это для того, чтобы снять оплетку, разделить ее пополам и одеть на каждую двойную пару.

Теперь разделяем провода по по парам. Строго по цвету (см выше) Некоторые умники говорят, что можно цвета пар подбирать произвольно, какой понравиться, но это не так. Нужно все делать по стандарту. Повторюсь( 1 провод — б-о, о, б-з, з ) Второй провод будет ( б-к, к, б-с, с)

Дальше одеваем на подготовленную пару проводов оплетку, которую мы сняли с провода и разделили на две части. Это делается не только для более эстетичного вида, но и для того, чтобы провода плотно сидели в коннекторе. Иначе придется обматывать их изолентой, что, согласитесь, не очень красиво.

Потом идет стандартная процедура — обрезаем провода примерно на 1 см, предварительно разобрав их по приведенной выше схеме и вставляем их в коннектор. Бело оранжевый в 1-й разъем, оранжевый, во 2-й, бело-зеленый в 3-й, и зеленый в 6-й. Начинающим трудно бывает с первого раза попасть именно в шестой разъем. То есть первые три провода вставляются довольно легко, так как они находятся рядом, а с шестым бывает проблема. Спешить не надо.

Используем Кримпер

— обжимной инструмент, применяемый для соединения проводов икабелей методом опрессовки. Можно, конечно, воспользоваться и обычной отверткой. Но, проще купить этот недорогой инструмент для обжима кабелей. Так называемая обжимка.

Да, кстати, для изолирования проводов в компьютерных сетях совсем не обязательно использовать изоленту. Очень хорошо зарекомендовал себя обычный канцелярский узкий скотч. Клеющая способность у него отличная, толщина небольшая и все выглядит очень красиво. Проверить правильность обжима очень легко с помощью специального LAN тестера

Не забудьте, правильную расцветку проводов

Порядковые номера цветов проводов соответствуют номерам каналов на рисунке:

1 кабель

1 БЕЛО-ОРАНЖЕВЫЙ 2 ОРАНЖЕВЫЙ 3 БЕЛО-ЗЕЛЕНЫЙ 6 ЗЕЛЕНЫЙ

2 кабель

Порядковые номера цветов проводов соответствуют номерам каналов на рисунке:

1 БЕЛО-СИНИЙ 2 СИНИЙ

3БЕЛО-КОРИЧНЕВЫЙ 6 КОРИЧНЕВЫЙ

Если Вы занимаетесь профессионалной прокладкой LAN сетей, то мы рекомендуем купить набор связиста три в одном Ну и напоследок, посмотрите это видео, кде все показано более наглядно на примере обжима кабеля по четырем проводам

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые).

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются

Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

• Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
• Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Такая специфика связана со схемой подключения. Собственно существует три варианта:

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Распиновка витой пары — правильный обжим патч-корда

Распиновка витой пары — независимо от того, что вы собрались подключать, домашний кинотеатр к маршрутизатору или соединить все ПК в одну сеть, все это сделать без определенных знаний не получится. В этой статье мы расскажем, что представляет из себя «витая пара», как правильно выполнить обжим и распиновку проводников соединителя для всевозможных устройств. Также будет обзор нужного инструмента для выполнения таких работ, и как выйти из положения, когда не оказалось под рукой такого инструмента.

Несколько слов о теории

Витая пара — это специальный стандарт сетевого кабеля выполненный в виде двух свитых с определенным шагом между собой изолированных провода. Кроме этого, для построения различных типов компьютерных сетей существуют кабели с экранирующей оплеткой либо без нее. Исходя из требований подключаемого оборудования и учитывая необходимую скорость передачи информации, применяют соединители двух стандартов — с двумя парами и с четырьмя парами проводников.

Скорость пропускания данных «витой пары» обусловливается количеством и площадью сечения жил, при этом большое значение имеет сама структура проводника. То есть, материал из которого они сделаны. Соединитель имеющий четыре пары проводов, как правило применяется в сетях требующих большой скорости передачи информации.

Корректная распиновка витой пары

Грамотная распиновка витой пары для организации двух приборов в одну сетевую цепь, выполняется с помощью провода (патч-корд) нужной длинны. На концах этого провода установлены специальные разъемы RJ45. Чтобы компьютерная сеть работала корректно, нужно выполнить правильную распиновку проводников в коннекторе. Использование разъемов RJ45 дает возможность изготовить патч-корд с высоким качеством соединения проводов, без метода пайки.

Интернет-кабель с разъемами RL45 на концах состоит из восьми контактов и является стандартизированным сетевым интерфейсом. Соединение проводников с коннекторами выполняется согласно утвержденных стандартов: TIA-568A и TIA-568B.

В большинстве случаев для организации сети на 100 Мбит пропускной способности используется провод состоящий из восьми жил. Но вполне возможно применение и четырех-жильного кабеля. Далее рассмотрим как правильно делается распиновка витой пары из восьми жил и ее обжим.

Чтобы объединить компьютер с маршрутизатором для этого применяют кабель витой пары собранный по прямой схеме обжима. Это означает, что патч-корд должен быть с идентичной распайкой коннекторов на двух концах.

Здесь обозначено размещение проводов по цветовому признаку, согласно стандарту TIA-568A

Размещение жил проводников в разъеме по цвету — стандарт TIA-568B

Для объединения в домашнюю сеть два компьютера, для этого нужно применить провода, пары которого выполнены с перекрестием. Следовательно: контактный пин в каждой паре коннекторов на конце провода меняются местами. Тем самым получится, один разъем будет выполнен по стандарту А , другой по стандарту B.

Витая пара – особенности, виды

Состоящий из скрученных медных или латунных проводников в оплетке кабель, служащий для создания связи между компьютером и устройствами посредством Ethernet-разъема, называется витой парой. Разделяется такой провод на несколько видов по следующим признакам:

Типу защиты.

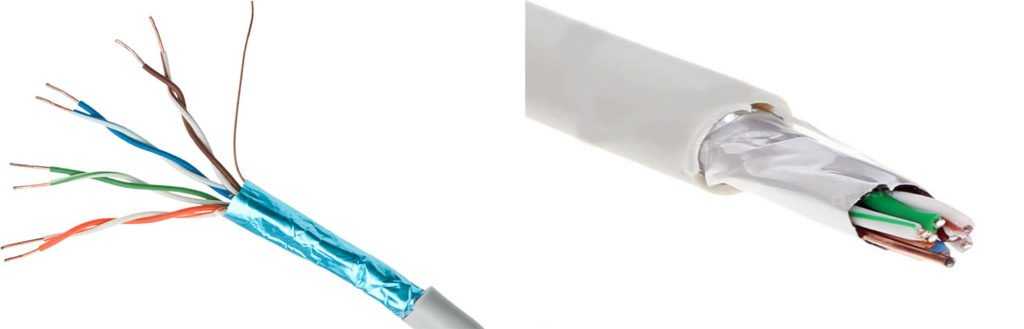

Жилы в кабеле могут иметь защитную оболочку 2-х видов – фольгированное покрытие или проволочная оплетка. Ввиду этого, бывают 3 базовых типа продукта:

1. UTP. Проводник без защиты. Параметры передачи на высоком уровне, но при близком расположении к электропроводке или другом электромагнитном воздействии – возникают существенные помехи.
2. FTP. Каждая пара жил имеет отдельную фольгированную оболочку. Благодаря этому связь надежно защищена не только от внешних влияний, но и перекрестных – между парами внутри кабеля.
3. STP. Общее защитное покрытие поверх всех пар в виде оплетки из медной проволоки. В этом случае связь не подвергается внешнему воздействию, но при этом возможны внутренние помехи.

В маркировке знак U означает отсутствие экранировки, F – наличие фольгированного слоя, S – наружная металлическая оплетка.

Для прокладки в помещении применяется стандартный UTP-кабель связиИсточник cifra-shop.ru

Числу жил.

Независимо от того, какая схема RJ 45 обжимки применяется, в составе витых пар используются 2 типа жил:

1. Моножильные. Характеризуются плохой гибкостью, но идеальными передающими свойствами. Кроме того, они легко и надежно прессуются.
2. Многожильные. Отличаются эластичностью, но сильным ослаблением сигнала на расстоянии. При обжимке есть вероятность повреждения изоляции.

Моножильные кабеля лучше подходят для интернет-розеток. Многожильные применяются для соединения в трудных ситуациях, когда гибкость имеет решающее значение.

Категория.

Есть следующие категории интернет-кабеля со своим характерным набором параметров:

Категория	Число витых пар	Предел передачи данных, МГц	Скорость связи, Мбит/с
CAT 1	1	0,1	—
CAT 2	1	1	4
CAT 3	4	17	2 варианта – 10 и 100
CAT 4	4	21	21
CAT 5	4	101	102
CAT 5Е	4	126	Для 2-х пар 100, для 4-х 1000
CAT 6	4	252	1-10 тыс.
CAT 7	4	605	В пределах 10 тыс.

Проводники 1-ой категории применяются исключительно при прокладке телефонных линий.

Для обеспечения высокоскоростного интернета применяют интернет-кабели 5 категории и вышеИсточник poznyaev.ru

При обжиме RJ45-кабеля важно изначально правильно подобрать его по внешним эксплуатационным характеристикам. По свойствам оболочки бывают следующие виды проводника:

1. PVC, или поливинилхлоридный. Стандартный кабель серого цвета для установки исключительно в отапливаемом помещении.
2. PE, или полиэтиленовый. Применяется для монтажа на улице. Оснащен армирующим несущим тросиком и стойким к перепадам температуры и влажности покрытием.
3. LSZH, негорючий. Отличается красной или оранжевой оболочкой. Предназначается для помещений с повышенными требованиями к противопожарной безопасности.

По геометрии сечения кабеля бывают круглыми или уплощенными. На эксплуатационные параметры это влияния не оказывает.

Ошибки, допущенные при обжатии

В числе распространённых причин, из-за которых кабель не будет правильно функцировать — неправильная обработка (обрезка и зачистка), расположение и фиксация внутри коннектора. Своевременно обнаружить и устранить неисправности поможет тестер.

Рекомендуется производить обжим, руководствуясь цветной схемой. Она постоянно должна быть у мастера перед глазами. Не стоит пренебрегать правилами разделки/фиксации кабеля и не экономить, приобретая некачественный инструмент. Все принадлежности должны быть наивысшего качества.

Специалисты не советуют использовать 4-жильный кабель, если в роли компании-провайдера выступает мобильный оператор (например, Билайн). Также не стоит экономить на кабеле, подключая одновременно интернет, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую большую часть населения (например, Ростелеком). Сэкономив на кабеле, домашние только усложнят себе жизнь.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов

Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы

Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов

Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8). Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта. Проверка кабеля тестером позволяет оперативно обнаружить проблему. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Источник
