Как обжать интернет-кабель с помощью обычной отвёртки. обжим витой пары

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.
Отвёртка должна быть плоской
Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.
Оголяем провода
Обрезаем провода по ровной линии
Провода должны быть одинаковыми
Заведите пары в коннектор.
Заводим провод в коннектор
Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.
Место, где находится зажимная планка
Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.
Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.
Кабель зажат планкой
Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.
Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.
По очереди продавливаем контакты
Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
По аналогии обожмите другую часть кабеля.

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

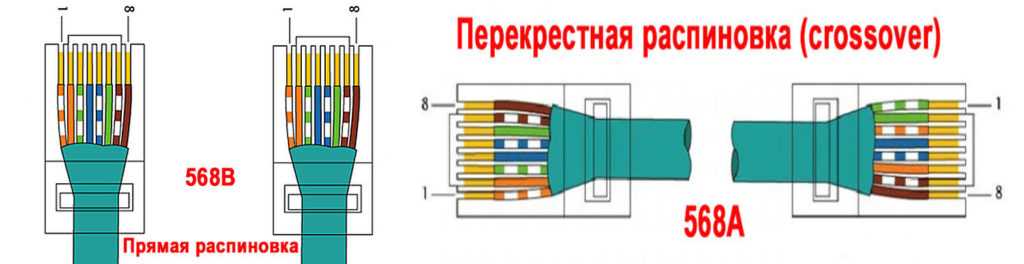

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

Прямой.
Кроссовер (кросс).

Блок-схема возможности передачи данных между устройствами в прямой и кросс-схеме

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

Прямой.
Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Что понадобится для обжимки

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:
Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность, инструмент должен быть удобен.

Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Как проверить работоспособность кабеля после обжимки

Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Теперь самое время провести полевые испытания. Основные моменты:

Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Методика опрессовки

Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники
Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.
Следующий этап — выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее — так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.
Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) — находиться наверху.
Поместите коннектор в гнездо с маркировкой «8Р» и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв — потяните кабель и разъем в разные стороны.
На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.
После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек — в кабеле короткое замыкание или провод перекрещен.

Ошибки, допущенные при обжатии

Чтобы понять, где была допущена ошибка, необходимо проверить, где ее источник. Для этого вам нужно попробовать использовать другой сетевой кабель и убедиться, что подключенное устройство находится в хорошем состоянии. Если после проверки выяснилось, что кабель не работает, то при опрессовке должны были возникнуть следующие ошибки:

Расположение проводки сбивает с толку.
Они слегка прижимаются к контактам разъема.

Важно! В случае ошибок необходимо обжать кабель и переустановить разъем

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

После завершения работы нужно проверить статус сетевого подключения

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, понадобится не только кабель и разъемы, но и специальный инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Необходимо выбрать пару CAT 5E и выше, желательно с четырьмя парами. Более прочной и надежной будет проволока в огнестойкой оболочке

Плоский или круглый – неважно

Обдумайте, где будет размещен провод. Если он не втягивается в кабельные каналы, а просто протягивается по комнате, подойдет тип UTP, в противном случае необходимо рассмотреть более дорогие типы кабеля с общим экраном или парной защитой.

Если необходимо соединить два ПК кабелем или роутером и ПК, то выбирается многожильный провод, но для удобства опрессовки лучше использовать одножильный провод. Для розеток – с сердечником.

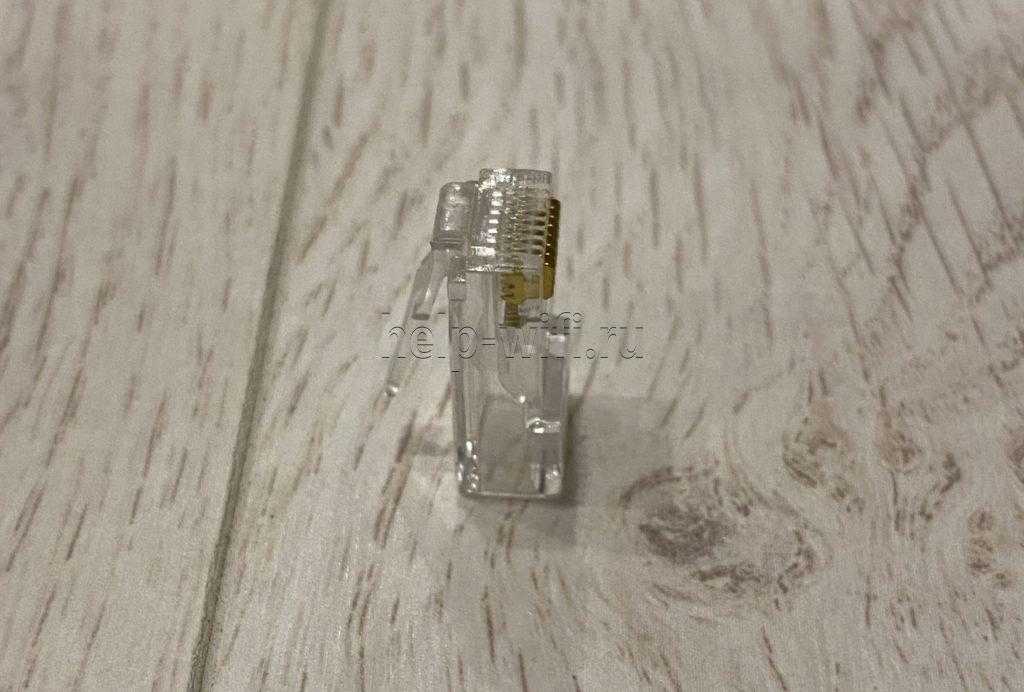

Коннектор

Помимо кабеля нужно подготовить переключающий элемент, это еще и разъем или розетка Ethernet. Часто обозначается как RJ-45.

Многие разъемы имеют похожую конструкцию. Их корпус сделан из прозрачного пластика для визуального контроля процесса опрессовки. Вверху есть защелка, позволяющая зафиксировать вилку после того, как вставишь ее в дверь. Сзади есть разъем для ввода кабеля, чуть выше, на корпусе есть фиксирующая планка, обеспечивающая надежное подключение.

Внутри разъем состоит из восьми каналов, в зависимости от диаметра жил. Они выходят на торцевую стенку вилки, где находится 8 отдельных контактов. Изначально они приподняты и не мешают вводу кабелей по каналам, пока не соприкоснутся с задней стенкой. На каждом дне есть заостренные выступы.

Во время опрессовки контакты опускаются вниз, пробивают изоляцию и устанавливают соединение с жилами. Они утоплены заподлицо с поверхностью разъема и образуют контактные площадки для подключения к порту маршрутизатора, ПК или другого устройства.

Некоторые разъемы имеют вспомогательные вставки, которые облегчают правильную вставку проводов на их место под контактами.

Инструмент для обжимки

Для обжима витой пары используется следующий инструмент:

Кримпер. Это клещи для опрессовки. Для обжима разъема вставляется край проводов, затем разъем устанавливается в гнездо на инструменте и ручки нажимаются до щелчка. Нужны большие плоскогубцы (легкие плоскогубцы быстро ломаются), но удобные и не тяжелые, чтобы рука не уставала. Половинки клещей должны располагаться относительно друг друга, иначе в процессе опрессовки заглушка сломается.
Стриптизерша. Инструмент для обрезки, снятия изоляции или других манипуляций с кабелями. Намного удобнее, чем простой канцелярский нож.
Обжимной диагностический тестер или мультиметр.

Нет необходимости использовать профессиональный инструмент для обжима, особенно если провод будет укладываться один раз. Но с ним будет легче выполнить задание и результат будет выше.

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые).

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются

Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Процесс обжатия

Итак, разобравшись с тем, как именно будет использоваться конечный результат, следует переходить непосредственно к обжатию. Для этого в большинстве случаев используется специальный ключ/клещи под названием «кримпер», который также можно приобрести в компьютерных магазинах, но стоит данный инструмент достаточно солидно, в среднем начиная от 1000 рублей. Конечно же, с учётом того, что создание рассматриваемого типа соединения может потребоваться только раз в жизни, приобретение «кримпера» не всегда и не для всех станет оптимальным вложением денежных средств. Поэтому в настоящей статье будет приведены два основных способа обжатия сетевого кабеля:

предусматривает использование приведённого выше ключа;
использование, по сути, подручных инструментов, которые имеются в каждом среднестатистическом доме.

Кримпер

Итак, при наличии специализированного ключа потребуется ещё несколько (как минимум) штекеров «8Р8С» с интерфейсом «RJ45», о которых шла речь выше. Для подстраховки следует запастись ими с учётом того, что при обжатии могут возникнуть трудности и придётся использовать другой коннектор. Сам процесс обжатия выглядит следующим образом:

Подготовьте кабель нужной длины, закладывая в неё возможные нюансы прокладки и десяток сантиметров на снятие изоляции (с запасом);
Практически в каждом кримпере бытового назначения, кроме зажимного блока, имеются и съёмники изоляции, и клещи для обрезания проводов. Используя упомянутый съёмник, снимите внешнюю изоляцию с кабеля и «освободите» заключённые в неё четыре пары проводов.

Неизолированным должно остаться примерно 2 сантиметра. Расплетите пары и выставьте проводки с учётом цветовой схемы, например, при стандарте «TIA/EIA-568B» это бело-оранжевый – оранжевый – бело-зелёный – синий – бело-синий – зелёный – бело-коричневый – коричневый.

Проверьте правильность распределения проводов из свободных 2 сантиметров и, используя клещи, обрежьте немногим менее сантиметра, чтобы все неизолированные провода оказались внутри штекера.
Положите перед собой коннектор контактами вверх (защёлка смотрит вниз) и аккуратно вставьте проводки под каждый из восьми контактов

Сделать это нужно осторожно и без лишней спешки, дабы избежать ненужного скручивания.

На кримпере имеются своеобразных порты, один из них для интерфейса «RJ45», другой для «RJ11/RJ1». Перепутать их достаточно проблематично, так как они подписаны и имеют разный размер

Вставьте коннектор в порт и медленно, но с применением силы сжимайте ручки кримпера до характерного звука трещотки, который просигнализирует об успешности обжатия.
При необходимости повторите вышеприведённый алгоритм действий с другой стороны и проверьте работоспособность.

Как наглядно видно, с кримпером всё предельно просто и практически не требуется усилий.

Подручные инструменты

Как уже было сказано выше, далеко не всегда имеется смысл в приобретении данного специализированного ключа, так как порой требуется просто разово поменять коннектор или нарастить кабель. Поэтому для подобного разового обжатия можно использовать и распространённые инструменты — это обычные пассатижи или кусачки, а при отсутствии оных можно обойтись и ножом, а также обычная шлицевая отвёртка или ножницы. Сам порядок действий мало чем отличается от вышеописанного:

Аккуратно снимите изоляцию с помощью пассатижей или ножа, при этом обязательно проверьте, чтобы изоляция самого провода осталась нетронутой.
Выставьте проводки в соответствии с выбранной схемой и обрежьте ножом, кусачками или пассатижами излишек.
Поверните штекер защёлкой вниз и так же аккуратно вставьте жилки под контакты до упора.
Упомянутые контакты по-другому можно назвать ножами, или техническим языком они именуются «ламели». Суть обжимного процесса заключается в том, что данные ножи должны пробить каждую из 8 (или при использовании двупарного способа — четыре) жилки. Поэтому положите штекер наиболее удобным для вас образом и с помощью шлицевой отвёртки или ножниц аккуратно, но с силой вдавите ножи в проводки, что они их пробили и оказались вдавленными. При недостаточных усилиях возможны трудности при последующем подключении штекера в сетевой порт устройства.
В заключение вдавите кабельный фиксатор на коннекторе для более плотного соединения и проверьте работоспособность полученного результата.

По сути, здесь также нет ничего сверхъестественного и чрезвычайно сложного, всё, что требуется, это пара минут сосредоточенности и навык владения подручными средствами.

Витая пара – особенности, виды

Состоящий из скрученных медных или латунных проводников в оплетке кабель, служащий для создания связи между компьютером и устройствами посредством Ethernet-разъема, называется витой парой. Разделяется такой провод на несколько видов по следующим признакам:

Типу защиты.

Жилы в кабеле могут иметь защитную оболочку 2-х видов – фольгированное покрытие или проволочная оплетка. Ввиду этого, бывают 3 базовых типа продукта:

UTP. Проводник без защиты. Параметры передачи на высоком уровне, но при близком расположении к электропроводке или другом электромагнитном воздействии – возникают существенные помехи.
FTP. Каждая пара жил имеет отдельную фольгированную оболочку. Благодаря этому связь надежно защищена не только от внешних влияний, но и перекрестных – между парами внутри кабеля.
STP. Общее защитное покрытие поверх всех пар в виде оплетки из медной проволоки. В этом случае связь не подвергается внешнему воздействию, но при этом возможны внутренние помехи.

В маркировке знак U означает отсутствие экранировки, F – наличие фольгированного слоя, S – наружная металлическая оплетка.

Для прокладки в помещении применяется стандартный UTP-кабель связиИсточник cifra-shop.ru

Числу жил.

Независимо от того, какая схема RJ 45 обжимки применяется, в составе витых пар используются 2 типа жил:

Моножильные. Характеризуются плохой гибкостью, но идеальными передающими свойствами. Кроме того, они легко и надежно прессуются.
Многожильные. Отличаются эластичностью, но сильным ослаблением сигнала на расстоянии. При обжимке есть вероятность повреждения изоляции.

Моножильные кабеля лучше подходят для интернет-розеток. Многожильные применяются для соединения в трудных ситуациях, когда гибкость имеет решающее значение.

Категория.

Есть следующие категории интернет-кабеля со своим характерным набором параметров:

Категория	Число витых пар	Предел передачи данных, МГц	Скорость связи, Мбит/с
CAT 1	1	0,1	—
CAT 2	1	1	4
CAT 3	4	17	2 варианта – 10 и 100
CAT 4	4	21	21
CAT 5	4	101	102
CAT 5Е	4	126	Для 2-х пар 100, для 4-х 1000
CAT 6	4	252	1-10 тыс.
CAT 7	4	605	В пределах 10 тыс.

Проводники 1-ой категории применяются исключительно при прокладке телефонных линий.

Для обеспечения высокоскоростного интернета применяют интернет-кабели 5 категории и вышеИсточник poznyaev.ru

При обжиме RJ45-кабеля важно изначально правильно подобрать его по внешним эксплуатационным характеристикам. По свойствам оболочки бывают следующие виды проводника:

PVC, или поливинилхлоридный. Стандартный кабель серого цвета для установки исключительно в отапливаемом помещении.
PE, или полиэтиленовый. Применяется для монтажа на улице. Оснащен армирующим несущим тросиком и стойким к перепадам температуры и влажности покрытием.
LSZH, негорючий. Отличается красной или оранжевой оболочкой. Предназначается для помещений с повышенными требованиями к противопожарной безопасности.

По геометрии сечения кабеля бывают круглыми или уплощенными. На эксплуатационные параметры это влияния не оказывает.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи

Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше

Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

Наличие сертификата качества.

Определяемся со схемой обжима сетевого кабеля

Практически весь мир при построении из витой пары LAN сети, использует два способа опрессовки. Первый называется – прямой, а второй – перекрестный.

Отличаются они тем, что при первом способе (прямом) оба конца патч-корда обжимаются идентично. А во втором способе (перекрестном) обжим концов патч-корда делается иначе. Некоторые провода перекрещивают во время обжатия, из-за этого коннекторы RG 45 получаются несимметричные. На картинке ниже, можно посмотреть пример таких обжатий.

При прямом обжиме витой пары 8 жил обычно используют схему распиновки Т568А или Т586В. В нашей стране практически все интернет провайдеры используют тип Т586В. А вот в Европе или Соединенных Штатах Америки пользуются типом Т568А.

Смотрите нашу статью: порядок обжима витой пары, все возможные схемы. Здесь вы подробнее сможете почитать обо всех схемах обжатия.

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Инструкция

Техника обжимки кабеля связи выглядит следующим образом:

Отрезается кабель заданной длины.
С краев на расстоянии 3-4 см снимается оболочка.
Скрученные в пары провода раскручиваются.
Проводки размещаются друг относительно друга согласно выбранной схеме по цветам.
Далее все провода выравниваются по одной линии.
После этого заводятся в посадочные места коннектора.
Затем коннектор вставляется в кримпер и сжимается до характерного щелчка.
Соединение проверяется на прочность – кабель не должен вытягиваться из коннектора.
В завершении проверяется работоспособность собранного патч-корда – установкой в компьютерный разъем, LAN-тестером или прозвонкой мультиметром.

Аналогичным образом можно удлинить интернет-кабель. Для этого края стыкуемых проводников обжимаются по рассмотренной технологии, а затем вставляются в специальный переходник с разъемами с 2-х сторон.

Видео-урок по обжимке витой пары:

Коротко о главном

Витая пара представляет собой 1-, 2- или 4-х-парный кабель с защитной или обычной оболочкой. Предназначается для создания связи между ПК и другими устройствами посредством Ethernet-разъема. Различаются между собой по ряду признаков – типу защиты, количеству жил, категориям и свойствам покрытия.

Для обжима витой пары RJ 45 применяются такие схемы:

Прямая на 8 жил.
Кросс на 8 жил.
Прямая на 4 жилы.
Кросс на 4 жилы.
