Как настроить роутер asus wl-500gp v2

Настройка Wi-Fi (беспроводной сети) ASUS WL-500gP V2

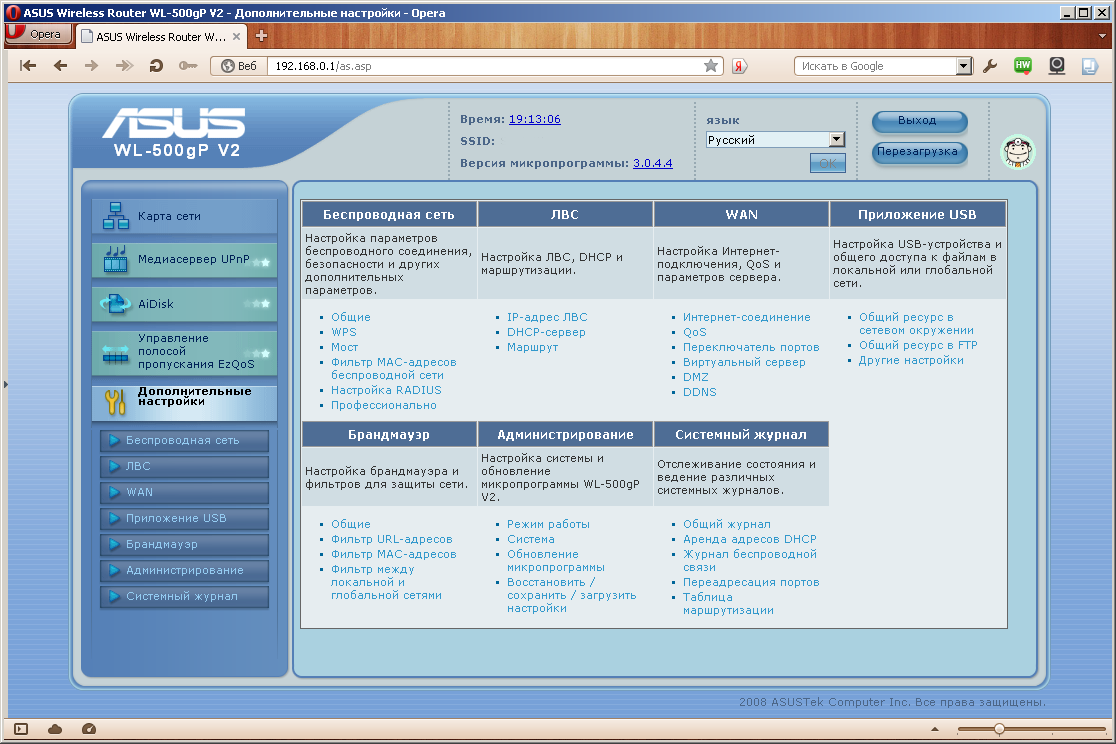

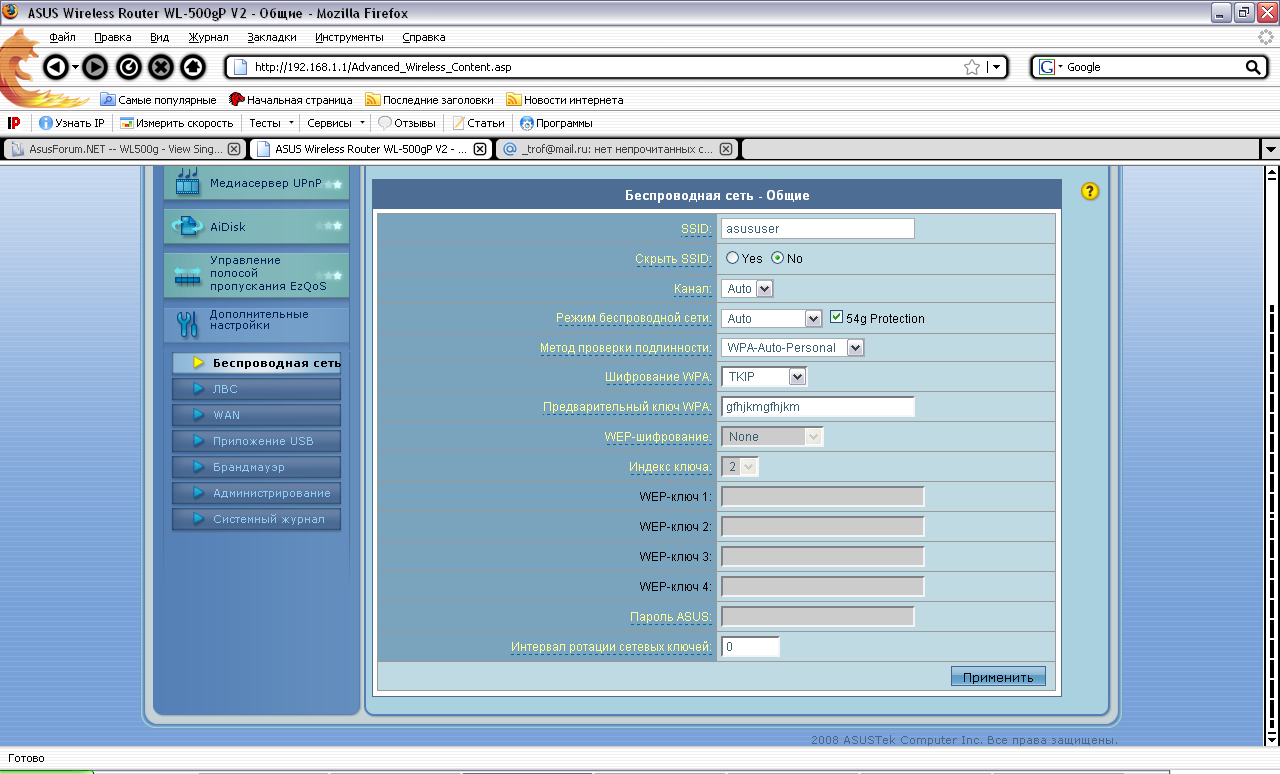

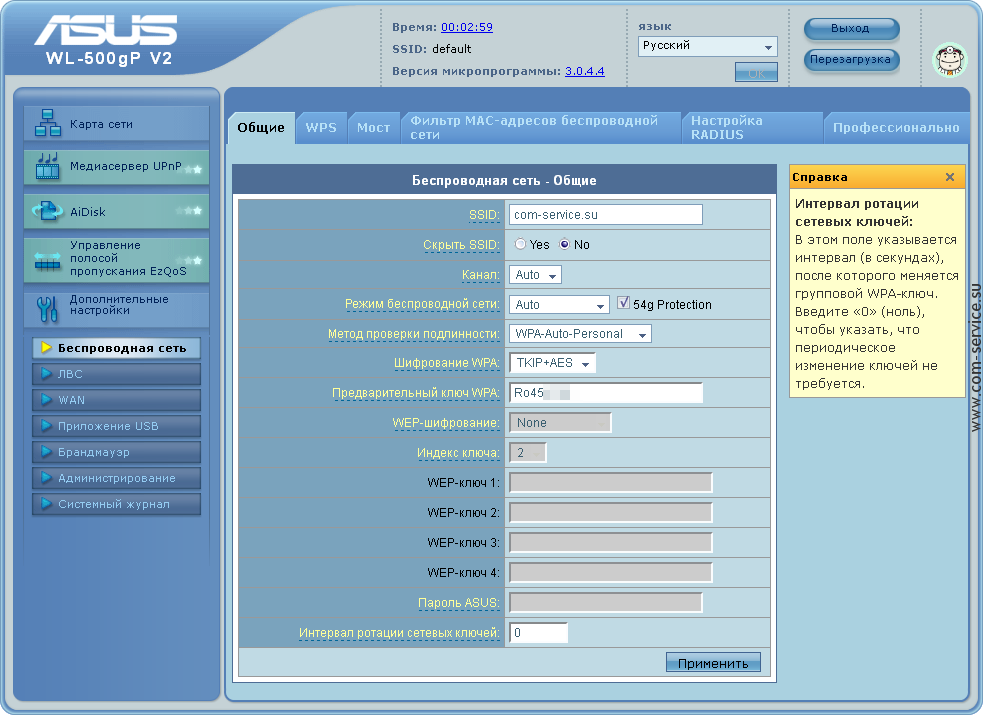

Теперь приступим к настройки Wi-Fi сети. В меню Дополнительные настройки выберите вкладку Беспроводная сеть.

Выставляем параметры следующим образом:

SSID: название вашей новой беспроводной сети. Вы можете использовать любое название или не менять значение вовсеКанал и Режим беспроводной сети: AutoМетод проверки подлинности: WPA-Auto-PersonalШифрование WPA: рекомендуем установить значение TKIP+AESПредварительный ключ WPA: здесь необходимо ввести любой набор цифр и латинских букв, длиной от 8 символов — это пароль для подключения к беспроводной сети

Не забудьте сохранить настройки, нажав ниже кнопку Применить.

IPTV через роутер Asus с использованием приставки

Это наверное самый популярный способ. Настраивается все очень просто. Подключитесь к роутеру, и зайдите в его панель управления. Если не знаете как зайти в настройки роутера Asus, то можете посмотреть подробную инструкцию по этой ссылке.

Если у вас роутер с новой прошивкой, темной, то перейдите на вкладку Локальная сеть – IPTV. В выпадающем меню Выбор порта IPTV STB выберите номер одного или двух LAN портов, к которому будет подключена приставка. Если вы выберите два порта, то можно будет подключить две приставки. Нажмите на кнопку Применить для сохранения настроек.

Если у вас роутер с более старой, голубой прошивкой, то в панели управления откройте вкладку WAN, и в меню «Выбор порта IPTV STB» укажите нужный порт. Нажмите на кнопку Применить.

Это все настройки, которые нужно задать на маршрутизаторе Asus для работы IPTV через приставку. Мы просто включили режим поста между LAN и WAN портом.

Дополнительные функции

После настройки маршрутизации и беспроводной связи дело остается за малым – поднять FTP, Samba и принт-сервер. Последнее – проще всего. Все, что требуется сделать, – это подключить принтер к разъему USB. Если принтер поддерживается (на сайте Asus можно ознакомиться со списком поддерживаемых моделей), никаких дополнительных настроек на роутере производить не придется. На компьютере же необходимо установить драйвер принтера и создать новый порт подключения. Тип порта – Standart TCP/IP Port, в качестве IP-адреса указывается IP роутера, а в дополнительных опциях нужно выбрать протокол LPR и ввести имя очереди – LPRServer.

Назначение FTP- и Samba-серверов состоит в одном и том же – общий доступ к файлам, размещенным во внутренней памяти маршрутизатора (ее довольно мало), или на USB-флешке, подключаемой к соответствующему порту. Настройка Samba (USB Application -> Samba) весьма тривиальна: мы выбираем разделы и папки, которые следует сделать общедоступными, причем для каждой из них можно задать доступ на чтение/запись или только на чтение

Также важно задать в параметре Workgroup Name то же имя рабочей группы, что прописано на компьютерах. После этого расшаренные папки должны появиться в сетевом окружении Windows

Настройки FTP находятся в разделе USB Application -> FTP Server. Он может как работать только во внутренней сети (Enable FTP Server = Yes, LAN Only), так и быть доступным и пользователям со стороны Интернета. Параметр Anonymous Users Access позволяет настроить доступ к серверу без авторизации. Можно либо запретить таковой, либо открыть только для чтения/записи или для всего сразу. В разделе Directories настраиваются собственно папки и их видимость. Public Directory – папка, доступная всем авторизованным пользователям, Private Directory – доступна только приватным пользователям, а Anonymous Directory – для тех, кто подсоединился без прохождения авторизации.

Также здесь задаются ограничения на максимальное одновременное количество пользователей на сервере (Maximum Users Allowed to Log in), число подключений с одного IP (Maximum Connections from same IP) и лимит на полосу пропускания для авторизованных/неавторизованных пользователей (Maximum Bandwidth). Собственно сам список пользователей с раздачей им привилегий создается в таблице чуть ниже.

Настройка интернет-соединения

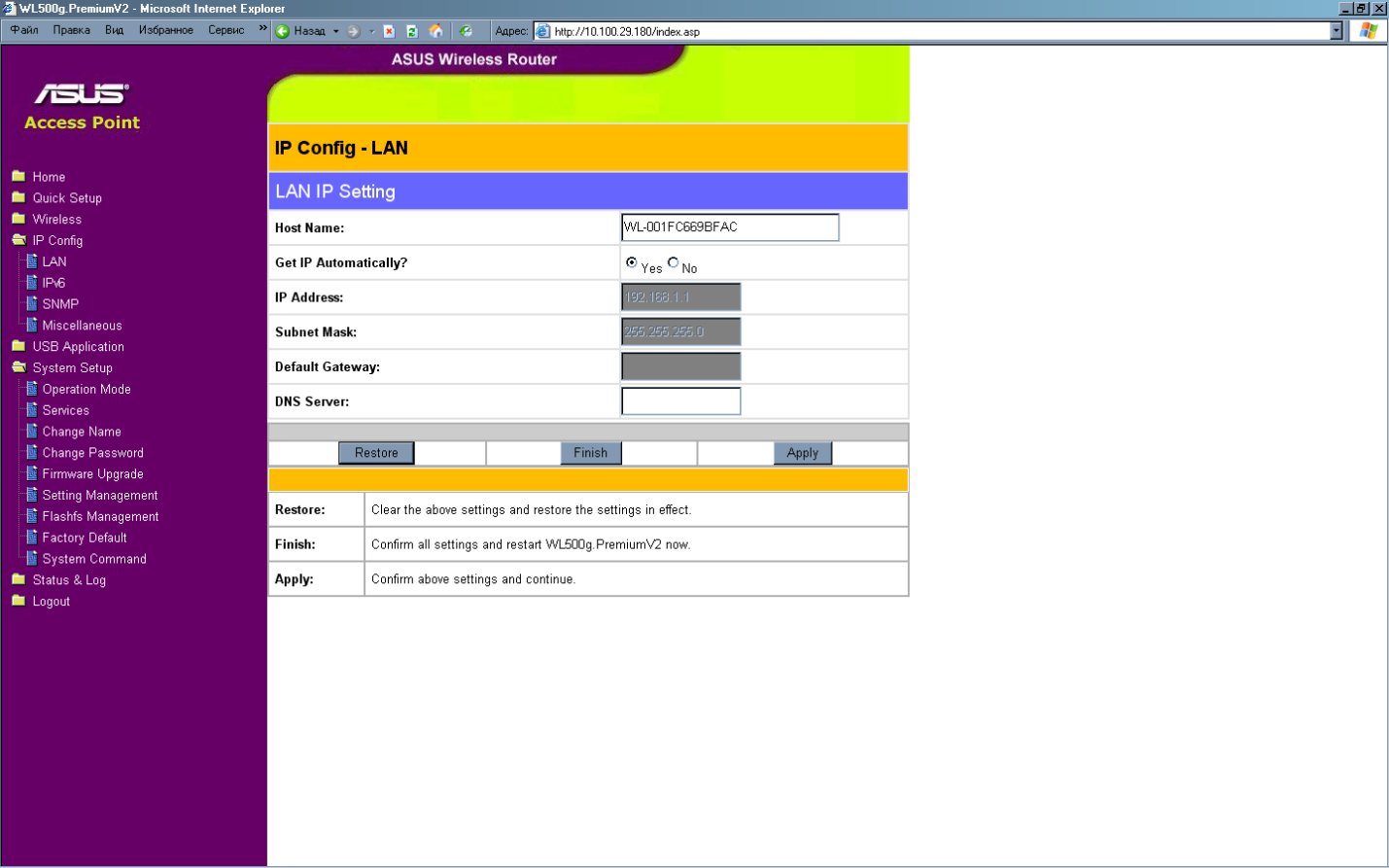

Как и параметры LAN, настройки WAN-интерфейса находятся в закладке IP Config -> WAN & LAN. Маршрутизатор поддерживает следующие варианты интернет-соединения: ручная установка IP или автоматическое получение параметров с DHCP-сервера, а также использование протоколов PPPoE, PPTP или L2TP. Не обращай внимания на надпись «BigPond» – это всего лишь название австралийского провайдера. Соответственно, выбор зависит от того, какой тип соединения используется твоим провайдером.

В случае статического/автоматического задания параметров IP никаких проблем возникнуть не должно – просто вводишь настройки или оставляешь все в авторежиме. А вот с протоколами VPN могут возникнуть трудности. PPPoE – наиболее безболезненный из них. Домовые Ethernet-сети довольно редко его используют, а второй случай его применения (когда у тебя есть ADSL-канал и ADSL-модем с Ethernet-портом, к которому можно подключить ASUS WL-500W) ты, скорее всего, сам не захочешь использовать. Поэтому поговорим подробнее о PPTP/L2TP.

В этом случае у тебя есть как базовое соединение с сетью провайдера (настройки IP могут быть как статичны, так и получаться автоматически с DHCP), так и VPN-соединение, связывающее тебя с Интернетом. Как правильно организовать маршрутизацию двух соединений одновременно, мы расскажем чуть ниже, а сейчас поговорим о нюансах настройки собственно VPN-соединения.

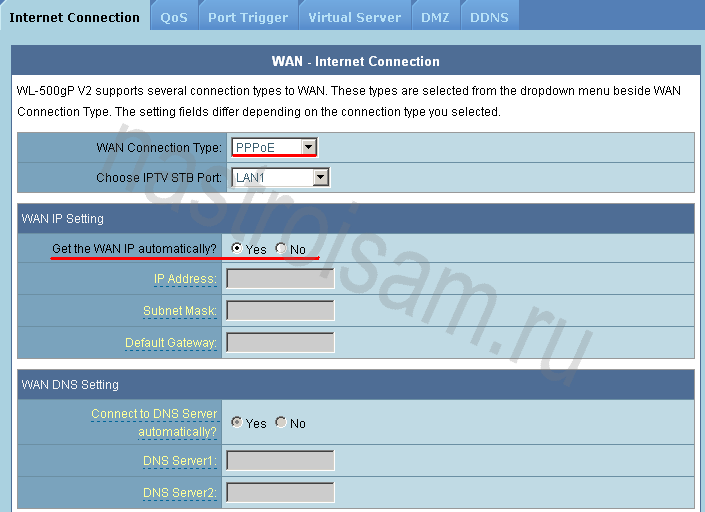

В секции WAN IP Setting задаются параметры базового соединения с сетью провайдера, а также, при необходимости, задаются адреса DNS-серверов в секции WAN DNS Setting. В разделе PPPoE, PPTP or L2TP Account в простейшем случае вводятся только логин и пароль интернет-аккаунта, а также адрес VPN-сервера (Heart-Beat or PPTP/L2TP (VPN) Server). При использовании альтернативной прошивки (об этом мы поговорим в разделе про перепрошивку) полезно использовать дополнительные опции Additional pppd options (прописать строку «nomppe nomppc sync»), а также задавать адрес VPN-сервера с параметрами « —sync —nobuffer». Это позволит существенно повысить производительность интернет-соединения. Ну, а теперь переходим к настройке маршрутизации.

Инструкция по настройке роутера:

IP-адрес маршрутизатора ASUS RT-N56U в локальной сети обычный для устройств этого производителя — 192.168.1.1, логин — admin, заводской пароль — admin.
При первоначальном подключении устройства автоматически запускается Мастер быстрой настройки, позволяющий настроить базовое подключение к Интернет и беспроводную сеть.

Нажимаем кнопку «Перейти»:

В целях безопасности меняем пароль на вход в веб-интерфейс роутера с заводского «admin» на свой собственный:

Выбираем режим работы модуля Вай-Фай — «Беспроводной роутер»:

Нажимаем на «Далее» и переходим к диалогу выбора типа подключения:

На этом шаге нужно четко знать какой тип подключения использует Ваш провайдер. Самый простой вариант — Автоматический IP (DHCP), который испольуется в ТТК Урал, Ростелеком Удмуртия. Для Билайна надо выбрать тип подключения L2TP и указать адрес сервера — tp.internet.beeline.ru. В большинстве филиалов Ростелеком и Дом.РУ используется протокол PPPoE:

В этом случае надо ввести имя пользователя и пароль, выданные Вам при подключении и нажать «Далее». Следующий этап — конфигурирования сети Wi-Fi:

Здесь вводим имя для своей сети — SSID и пароль для неё. Это надо сделать для обоих диапазонов. Для простоты можно поставить галку «Копировать настройки 2,4 GHz в 5 GHz», тогда параметры в обоих диапазонах будут идентичны.
Применяем конфигурацию.
Последний шаг — информационное окно:

На этом работа Мастера закончена, просто кликаем на «Далее».

Первое, что встречает нас при входе в веб-интерфейс — статусная страница:

Настройка цифрового телевидения IPTV:

Эта модель роутера АСУС умеет работать с тегированным трафиком по технологии 802.1Q и поэтому её можно рекомендовать абсолютно для любого провайдера, предоставляющего услуги цифрового телевидения IPTV.

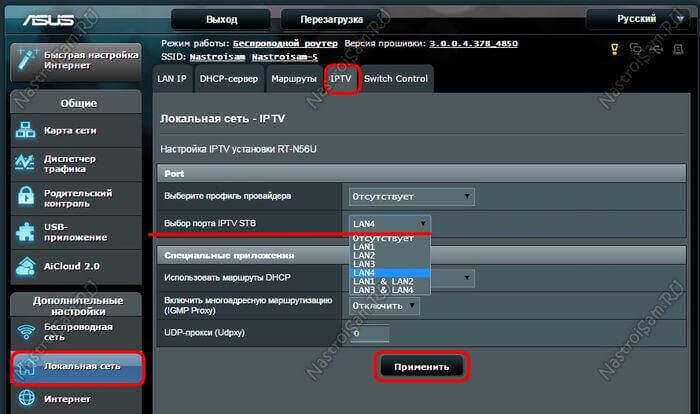

Для настройки IPTV Вам нужно выбрать одноимённую вкладку в разделе «Локальная сеть»:

В большинстве случаев вся настройка сводится к выбору порта для IPTV STB в соответствующем поле. Как Вы видите из скриншота, под ТВ-приставку можно настроить абсолютно любой порт роутера, и даже 2 порта. А вот если у Вас 3 приставки (бывает и такое), тогда 3-ю подключить не сможете, RT-N56U этого не умеет.

Если Вам нужно для ТВ прописать VLAN ID, тогда в списке «Выберите провайдера» надо поставить значение «Manual»:

Ниже для используемого порта нужно прописать используемый индикатор VlanID (нужно узнать в техподдержке) в поле «VID».
В поле «PRIO» указываем приоритет — 4.
Больше ничего не трогаем и нажимаем кнопку «Применить».

IPTV через приставку

Для работы IPTV через приставку рекомендуется использовать функцию «Bridge». Таким образом мы настраиваемLANпорты на режим свитчинга сWAN. Плюс ко всему, мы получаем возможность подключить кабель провайдера не в WAN, а в тот LAN порт, что  объединен с WAN’ом. Сразу замечу, данную функцию поддерживают не все роутеры. Например, в роутерах TP-LINK эта функция присутствует в меню Network — Bridge (Сеть — Мост), в Asus она называется Choose WAN Bridge Port и т.п. Для функционирования IPTV необходимо лишь выбрать LAN порт, который мы будем использовать для подключения IPTV приставки.

Для тех кто хочет использовать большее количество приставок, имеется возможность выбрать два порта (Например, LAN3 и LAN4, если у вас две приставки). Если ваша модель wi-fi роутера не имеет поддержку «Bridge» и для вашего провайдера достаточно поддержки мультикаста (протокол IGMP), вы сможете смотреть IPTV через приставку.

Для того чтобы не искать проблемы передачи своего IP телевидения там, где ее нет, проверьте, работает ли телевидение без роутера. Для этого подключите компьютер к кабелю провайдера напрямую. Если IPTV не подаст жизненных признаков, то скорее всего проблема у вашего провайдера. Обратитесь в техническую поддержку. А в положительном случае прямого подключения, следует выяснить у тех. поддержки, достаточно ли мультикаста для работы IP телевидения.

Пользователям, чьи модели роутеров не поддерживают функции Bridge, но телевидение работает с перебоями («рассыпается» картинка и «заикается» звук) стоит обратить внимание на загруженность их роутеров. Особенно это касается тех, кто обладает большой скоростью скачивания, чрезмерной нагрузкой (большое количество активных торрент-закачек, работают в DC++ и т.п.)

Решить эти проблемы можно ограничением скорости скачивания, лимитировать количество одновременных соединений до 50. Для тех, кто использует модели без поддержки Bridge рекомендуется подключать не более одной приставки IPTV. Если вы используете две (или более приставки), а роутер не поддерживает функции Bridge, то вы можете использовать обычный свитч. Свитч необходимо установить перед роутером. К свитчу будут подключены две приставки IPTV, кабель вашего провайдера, а кабель от роутера в порт WAN.

Hardware

Info

Version:	v1	v2
Architecture:	MIPS	MIPS
Vendor:	Broadcom	Broadcom
bootloader:	cfe	cfe
System-On-Chip:	Broadcom BCM4704	Broadcom BCM5354
CPU/Speed	BMIPS3300 V0.6 / 264 MHz	/ 240 MHz
Flash-Chip:	EON EN29LV302B-70TCP Spansion S29GL064A90TFIR7	Macronix 29LV640DB
Flash size:	8 MiB	8 MiB
RAM-Chips:	HY5DU281622FTP-5 / DDR-400
RAM size:	32* MiB	32 MiB
Wireless:	Broadcom BCM4318 802.11b/g (miniPCI)	Broadcom BCM43xx 802.11b/g (integrated)
Ethernet:	Robo switch BCM5325E	Switch in CPU
USB:	2x 2.0 Via VT6212L	2x 2.0
Power adapter	5V DC 2.5 A / UMEC UP0181B-05PE
Serial:
JTAG:	No	Yes (pinout same as wrt54G)

* some older models have only 16 MiB enabled.

Photos

With a Atheros Wistron CM9
MiniPCI WiFi card

With a Gigabyte GN-WIAG02 (168c:0013)
802.11abg MiniPCI WiFi card (Atheros AR5212) and 2nd antenna

Открытие корпуса

Note: Это действие лишает гарантии

Уберите 4 резиновые заглушки на ногах, под ними будет 4 винта откручиваем и поддеваем верхнюю крышку. Должна сниматься без особых усилий.

Последовательный порт

V1

Последовательный порт готов к пайке (подгтовлен под 8-pin коннектор для подключения data-кабеля) в центре и правее верхней части. Смотри фото
Если не понятно по фото то ниже будет распиновка (V1):

RESET
GND	3.3V_OUT
UART_TX1	UART_TX0
UART_RX1	UART_RX0

Pin 1 (with the square solder pad) is RX0.

V2

Для (V2) tts/0 это J4 площадка под пайку:

3.3V_OUT

UART_RX0

UART_TX0

GND

3.3V_OUT это вход рядом с подписью J4 и этот вход ближе к голотипу ASUS.

В V1 COM-порт CMOS уровня, поэтому Вам понадобится VCC, что бы прийти к стандартному COM. Параметры 115200 baud and 8-n-1.

Для подключени через COM V2, VCC Вам не нужен. TX COMa в UART_RX0 pin, RX COMa в UART_TX0 pin. Вот журнал загрузки через COM
/backfire/10.03.1/brcm47xx/openwrt-brcm47xx-squashfs.trx

Buttons

The ASUS WL-500g Premium has two buttons. They are RESTORE and EZSETUP. The buttons can be used with hotplug events. E. g. .

BUTTON	Event
RESTORE	reset
EZSETUP	ses

ACTION: released or pressed

Проброс портов и все, все, все

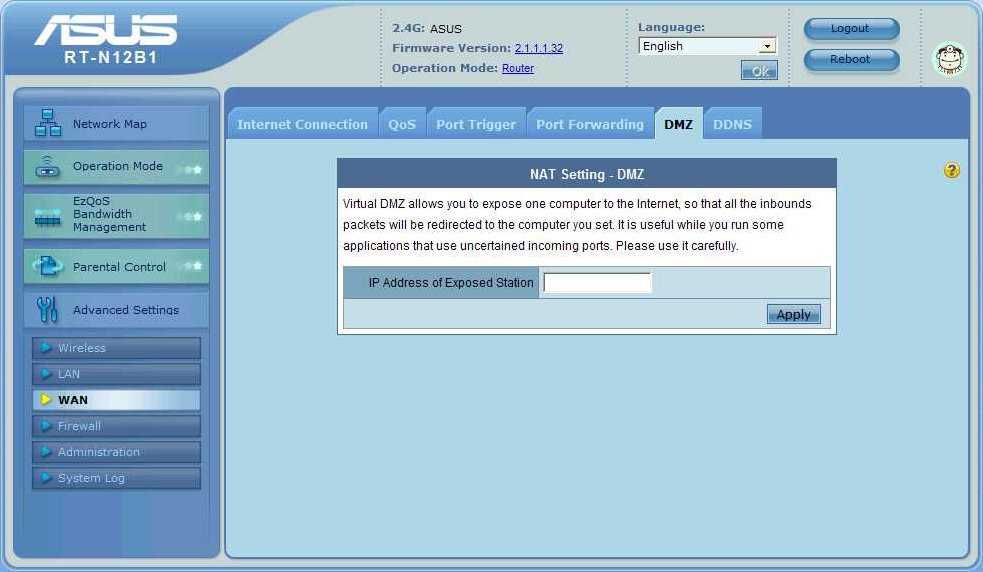

Если с выходом в Интернет вроде бы все прозрачно, то вот как быть, если захочется создать у себя игровой сервер и пригласить кого-нибудь из Интернета? Для этого существует функция port forwarding или, по-русски, «трансляция портов». Ее работа заключается в переадресации запросов с внешнего порта роутера на любой компьютер домашней сети.

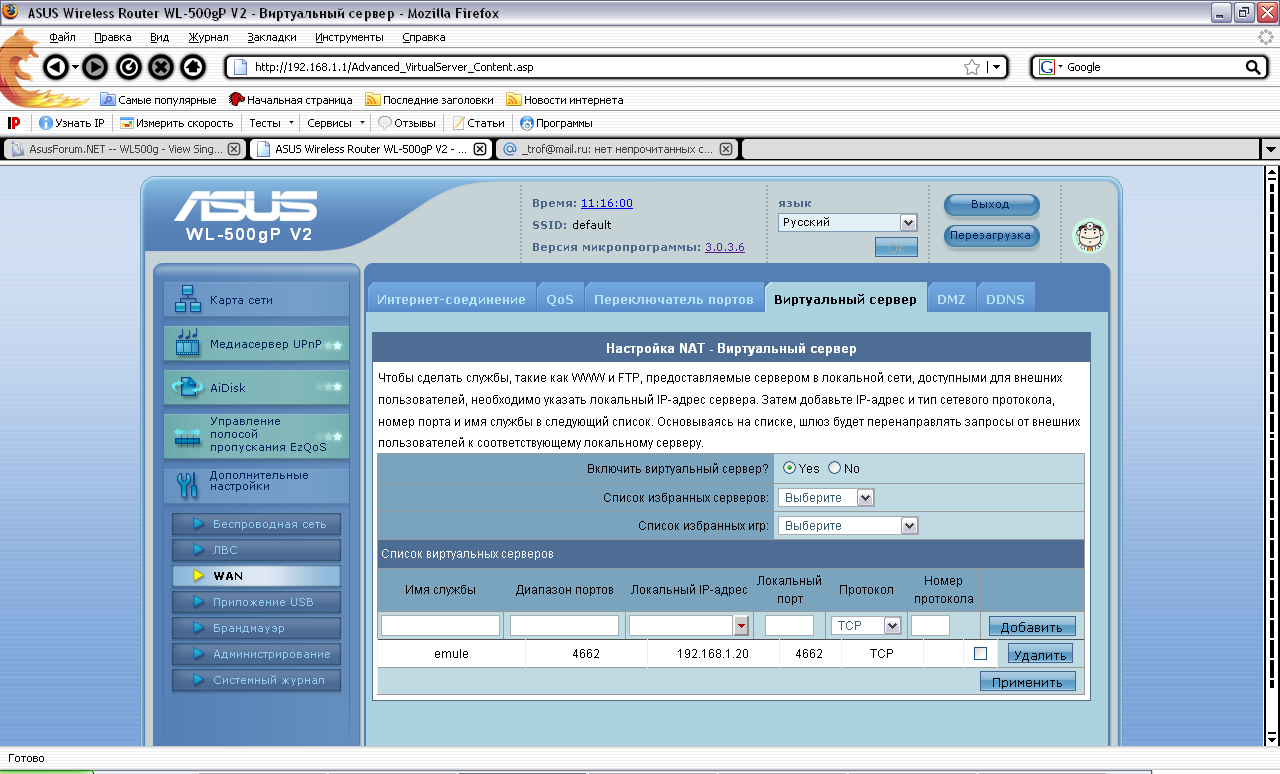

В роутере Asus WL-500W настройки этой функции находятся в разделе NAT Setting -> Virtual Server. Ну, вот, скажем, для того чтобы настроить сервер Quake3 или Counter-Strike, необходимо пробросить только один порт (для Q3 – 27960, для CS – 27015). Но в некоторых случаях требуется трансляция сразу диапазона портов.
Рассмотрим случай с FTP-сервером. По умолчанию данный сервис использует 21-й порт. То есть в настройках Virtual Server нужно создать следующее правило: Port Range – 21; Local IP – IP адрес домашнего компьютера, на котором поднят FTP-сервер; Local Port – 21; Protocol – TCP. Но в этом случае к серверу смогут приконнектиться только те, кто подключены к Интернету без роутера. Если же ты хочешь, чтобы сервер был доступен для всех без исключения, следует настроить так называемый «пассивный режим». В таком режиме клиент, соединяясь с сервером, получает от него список портов, по которым в дальнейшем он должен инициировать соединения для передачи файлов. В активном же режиме сервер сам пытается соединиться с клиентом, и в случае его нахождения за маршрутизатором на нем все и затыкается.

Таким образом, задав в программе FTP-сервера диапазон портов пассивного режима (например, 27900-27920), нужно создать дополнительное правило на маршрутизаторе, транслирующее и эти порты.

Как настроить plc адаптер ростелеком между собой

положи в закладки =)

Пошаговая инструкция по подключению

1. Подключаем адаптер к LAN-порту роутера витой парой. Адаптер фактически не занимает электрическую розетку и в него уже можно включать удлинитель. Кроме порта и розетки — никаких иных разъемов у него нет. 2. Подключаем PLC-адаптер в розетку 220 вольт. 3. После этого надо нажать и подержать более 15 секунд кнопку Pair/Reset. Будет сгенерирован новый ключ. 4. После этого снова зажимаем Pair/Reset, но теперь уже 3-4 секунды и отпускаем. 5. Сразу же берем второй адаптер и включаем его в электрическую сеть в необходимом месте. 6. На нем тоже нажимаем кнопку Pair/Reset на 15 секунд для сброса существующего ключа и генерации нового, после чего жмем кнопку 3-4 секунды и отпускаем.

Ждём пока устройства соединятся и проверяем работу.

Обозначения индикаторов

QTECH PLC RT 500-2 Комплект сетевых PLC адаптеров (2шт.) Оборудование от ПАО «Ростелеком» в рамках услуги «Интерактивное ТВ»

QTECH PLC RT 500-1 Дополнительный сетевой PLC-адаптер (1шт.) Может использоваться как дополнительный адаптер к уже имеющемуся комплекту.

Технические характеристики

Интерфейсы 1x 10/100 Ethernet Base-T Проходная розетка Кнопка Security/Reset Типы подключения Bridge (мост) Тип модуляции 1024/256/64/16/8—QAM, QPSK, BPSK, ROBO Диапазон частот от 1.8 МГц до 67.5 МГц Сетевые протоколы IPv4/IPv6 IGMP Snooping, IGMP v1/2/3 IP multicast, QoS DSCP, VLAN Безопасность 128-bit AES шифрование Управление Утилита настройки и мониторинга PLC сети Физические параметры Питание: 100-240В , 50/60 Гц Проходная розетка: 250В/16А Относительная влажность: 10-90% Рабочая температура: 0°- 40°C Размеры (мм): 100(д) x 55(ш) x 80(г) Вес (г): 166

Требование к подключению

Используйте адаптер согласно рисунку. Для обеспечения оптимального функционирования PLC адаптера и существенного улучшения качества работы сети мы рекомендуем использовать следующую процедуру подключения. Подключите PLC адаптер непосредственно к настенной электрической розетке (без удлинителя).

Адаптер следует использовать только в том направлении, как показано на рисунке ниже.

Типовая схема подключения адаптеров в домашних условиях Не подключайте PLC адаптер к удлинителю, разветвителю, переноске или устройству защиты от перенапряжений, так как это может ухудшить производительность сети. Для эффективного применения функции фильтрации PLC адаптера и повышения качества передачи данных в сети всегда подключайте удлинитель к встроенной розетке электрического сетевого адаптера.

Схема подключения дополнительных адаптеров

К электросети можно подключить несколько устройств, но одновременно использовать кнопку Pair/Reset можно только на двух устройствах. Создание электросети с помощью кнопки Pair/Reset Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера А и удерживайте ее нажатой в течение 1-3 секунд. Индикатор питания начнет мигать. Шаг 2. Нажмите кнопку Pair/Reset электрического сетевого адаптера В и удерживайте ее нажатой в течение 1-3 секунд. Индикатор питания начнет мигать. Это необходимо сделать в течение двух минут после нажатия кнопки Pair/Reset на адаптере A. Шаг 3. Подождите приблизительно 60 секунд, пока электрические сетевые адаптеры A и B не соединятся друг с другом. После установления соединения индикаторы питания обоих адаптеров перестанут мигать и будут гореть непрерывно.

Подключение к существующей PLC сети

PLC адаптеры A и B сформировали сеть HomeplugAV. Необходимо подключить PLC адаптер C к этой сети. Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера С и удерживайте ее нажатой в течение 1-3 секунд. Шаг 2. Нажмите кнопку Pair/Reset электрического сетевого адаптера А или В и удерживайте ее нажатой в течение 1-3 секунд. Шаг 3. Подождите приблизительно 60 секунд, пока электрические сетевые адаптеры не соединятся друг с другом. После установления соединения индикаторы питания электрических сетевых адаптеров A, B и C перестанут мигать и будут гореть непрерывно.

Последовательность выполнения шагов 1 и 2 можно менять. Выход из существующей PLC сети Пользователь хочет удалить одно устройство (адаптер C) из этой сети. Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера С и удерживайте ее нажатой в течение 5-8 с. Электрический сетевой адаптер C будет сброшен и перезапущен. (Во время сброса индикатор питания электрического сетевого адаптера C погаснет, во время перезапуска он будет мигать, а затем начнет непрерывно гореть). Шаг 2. Дождитесь завершения сброса
