Мтс 2804: настройка ipoe

Характеристики роутера

Как и любой другой роутер, Sagemcom Fast 2804 v7 предоставляет возможность распределять интернет-трафик и предоставлять доступ к IP-телевидению нескольким узлам локальной сети. Но, помимо этого, модем Sagemcom 2804 имеет несколько не менее полезных возможностей:

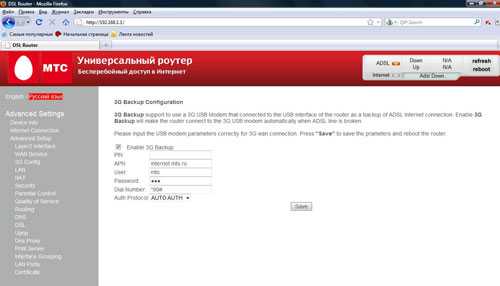

• Создание резервного канала, который будет работать в случае неполадок с электроэнергией, поломок у провайдера и прочее.
• Роутер может быть задействован как промежуточный пункт для подключения всех устройств в сети к общему принтеру.
• Подключение к роутеру харда позволяет использовать его для накопления данных как собственного мини-сервера.

Кратко об устройстве

Как было отмечено ранее, к серии наиболее бюджетных роутеров с неплохими параметрами технического плана принадлежит данное устройство. На верхней стороне корпуса выведен один универсальный разъем USB и две специальные кнопки. Одна из них отключает беспроводной сегмент вычислительной сети, а вторая активирует технологию WPS, с помощью которой смартфоны или планшеты автоматически подключаются к маршрутизатору.

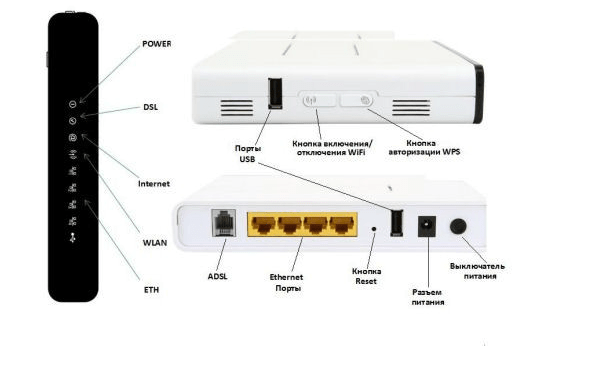

На передней панели корпуса выведены следующие информационные светодиоды:

1. Первый индикатор указывает на наличие питания.
2. Второй сигнальный элемент говорит об активном подключении с использованием такой технологии, как ADSL.
3. Третий светодиод – это индикация получения информации с помощью стандарта Ethernet.
4. Четвертый индикатор характеризует работу передатчика Wi-Fi.
5. Дальше расположены 4 светодиода проводной части компьютерной сети.
6. Последний, девятый сигнальный элемент характеризует работу портов USB.

С противоположной стороны корпуса устройства выведены проводные коммуникации, к числу которых относится гнездо питания, 4 порта LAN, 1 разъем USB и 1 порт ADSL. Также тут находятся кнопки включения и сброса.

На нижней части корпуса есть информационная наклейка. На ней указаны название беспроводной сети (SSID) и пароль для подключения к ней. Эту информацию лучше сразу записать на бумаге или запомнить по той причине, что она может понадобиться в процессе настройки интернета. “Ростелеком” для каждого такого решения устанавливает индивидуальные значения этих параметров, и это обеспечивает высокий уровень защищенности сети в процессе эксплуатации.

Обзор роутера и его подготовка

Главной задачей маршрутизаторов является распределение трафика между пользователями сети Интернет и тем, кто пользуется услугами интерактивного телевидения (IPTV). Роутер Ростелеком Sagemcom f st 2804 v7 rev 1, помимо этого, способен выполнять другие, не менее важные задачи, в числе которых:

Возможность создания резервного интернет-канала, а это крайне важно, учитывая возможность неожиданного отключения электричества.
Использование в качестве сетевого сервера, для чего предусмотрена возможность подключения жесткого диска.
Маршрутизатор может использоваться для подключения к сетевому принтеру нескольких устройств.

Устройство имеет классический внешний вид и стандартные настройки, при этом вы можете многое узнать о состоянии его работы, глядя на переднюю панель прибора. Здесь располагаются индикатор включения/выключения, индикатор DSL, свидетельствующий о наличии подключения ADSL, индикатор подключения к Интернету, индикатор WLAN, сигнализирующий о готовности к работе Wi-Fi модуля. Здесь же располагаются индикаторы, свидетельствующие о подключении одного или нескольких устройств к Ethernet-порту, а также наличие соединения посредством WPS. В случае если к маршрутизатору был подключен портативный интернет, сигнал подаст USB-индикатор.

На обратной стороне устройства вы найдете разъем питания, кнопку включения/выключения, скрытую кнопку RESET, позволяющую вернуться, в случае необходимости, к заводским настройкам. Здесь же располагается ADSL-разъем и несколько LAN-разъемов. Несколько функциональных кнопок и USB-разъем находятся на правой боковой панели, а их назначение можно узнать из инструкции к модему Ростелеком Sagemcom f st 2804 v7 rev 1, прилагаемой к каждому устройству.

Подключение проводов

Перед тем, как переходить к подключению устройства, надо вынуть его из упаковки и установить в нужное место. Переходим к подключению, для чего достаем из упаковки и подключаем сетевой шнур. В случае если используется телефонное подключение, надо вставить телефонный кабель, подключенный через сплиттер к телефонной линии. В случае если используется оптоволоконный Интернет, интернет-кабель вставляем в один из четырех LAN-разъемов.

Приступаем к изучению состояния индикаторов на передней панели. Кнопка POWER скажет о том, что устройство подключено к сети, при этом индикатор DSL-Link сообщит о том, что роутер получает сигнал от поставщика услуг. Что касается индикатора LAN, то его сигнал говорит о правильном подключении кабеля. Убедившись в работоспособности прибора, можно приступать к основным настройкам маршрутизатора Sagemcom f st 2804 v7 rev 1 от ПАО Ростелеком.

Настройка роутера Ростелеком fast 2804 v7

Первый этап настройки – это вход в основной интерфейс. Осуществляется он через браузер:

• запускаем удобный вам интернет-обозреватель;
• в поле адресной строки вводим ip вашего роутера: 192.168.1.1;
• в поля Логин и Пароль вводим ключевое слово «admin» в нижнем регистре.

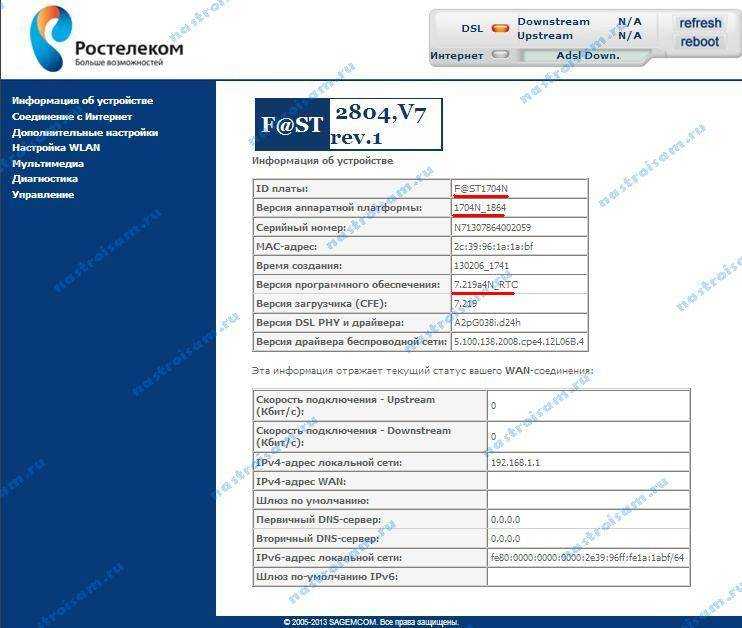

Если все сделано верно, вас перебросит на новую страничку в той же вкладке, где слева на синем фоне будет размещено основное меню. С ним мы и будем работать.

Сбрасываем основные настройки

Если производится настройка роутера Ростелеком fast 2804 уже бывшего в использовании на другом месте либо по причине слетевших настроек, тогда все установки нужно вернуть к заводским значениям. Сделать это можно следующим образом:

• переходим к последнему пункту меню «Управление»;
• открываем первый подраздел «Параметры настройки»;
• находим и нажимаем на пункт подменю «Сброс»;
• посередине страницы видим кнопочку «Восстановить настройки по умолчанию»;
• жмем на нее;
• щелкаем Ок в выскочившем окошке подтверждения;
• ждем, пока операция сброса осуществится, и нас снова переместят на основную страничку веб-интерфейса.

Все готово! Теперь может быть осуществлена настройка роутера Ростелеком fast 2804 v7.

Удаление ненужных заводских подключений

Так как после сброса всех параметров роутер создает несколько исходных не работающих подключений, первым делом нужно их удалить, чтобы не было ошибок при работе. Делается это в несколько шагов.

Шаг 1:

• в основном меню слева находим «Дополнительные настройки»;

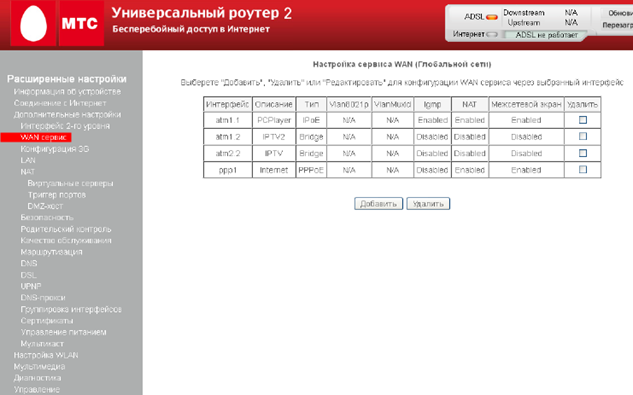

• в выскочившем подменю открываем «WAN сервис»;
• в обновившемся окне видим таблицу из трех пунктов (трех подключений), в левой части которой есть колонка «Удалить», проставляем везде галочки;
• под таблицей находим кнопку «Удалить», жмем на нее;
• в обновившемся окне видим пустую таблицу.

Шаг 2:

• все там же в «Дополнительных настройках» открываем пункт «Интерфейс второго уровня»;
• первый раздел подменю – «Интерфейс ATM PVC»;
• удаляем единственный пункт таблицы так же, как и в прошлом шаге;
• ждем обновления страницы;
• открываем последний пункт выскочившего подменю – «ETH Интерфейс»;
• удаляем имеющуюся в таблице строку аналогичным образом;
• наблюдаем перезагрузку страницы и исчезновение удаленной конфигурации;

Непосредственная настройка Ростелеком Sagemcom f st 2804

После выполненной очистки производится глубокая настройка роутера Ростелеком fast 2804:

• возвращаемся в «Интерфейс ATM PVC» и нажимаем на кнопку «Добавить»;
• на открывшейся страничке указываем данные интернет-подключения: VCI и VPI;
• все остальные пункты оставляем неизменными;
• проматываем страницу вниз – кнопка «Применить/Сохранить»;
• точно так же добавляем подключение для IP-TV через нажатие на «Добавить» (поменяется только VCI, в большинстве случаев).

Подключение роутера Ростелеком f st 2804 v7 производится на вкладке «WAN сервис»:

• нажимаем «Добавить»;
• выбираем созданную конфигурацию – «Далее»;
• указываем используемый тип сервиса (в большинстве случаев PPPoE);

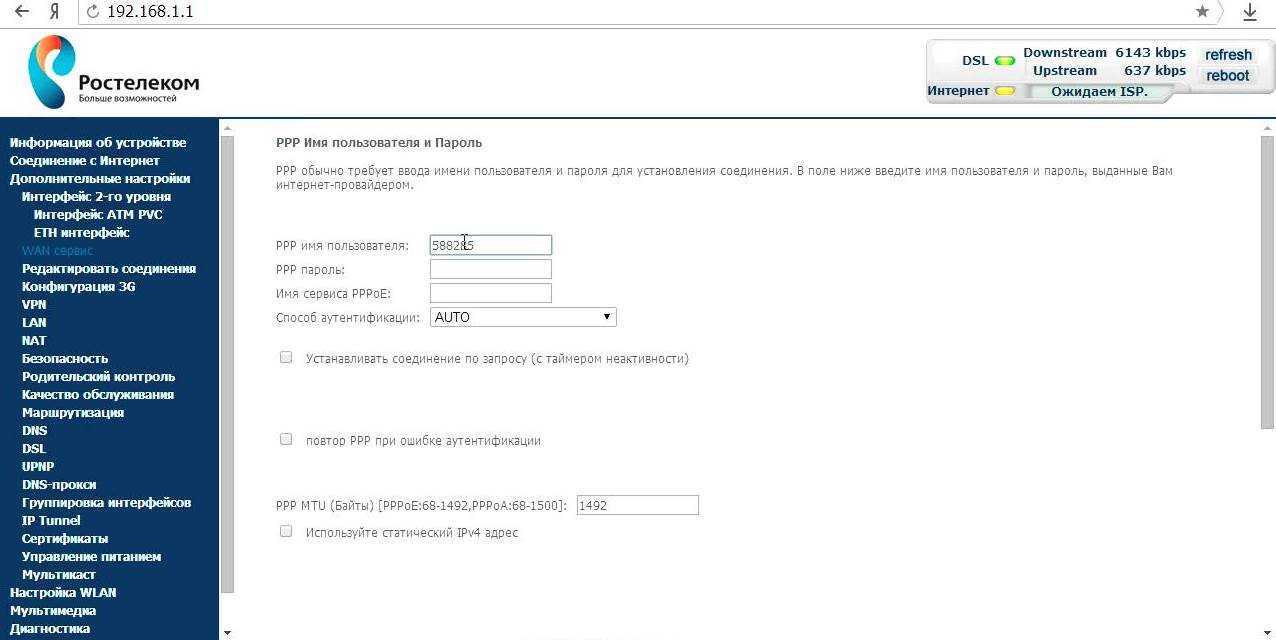

• на открывшейся страничке вводим пользовательские данные (логин/пароль), указанные в договоре о предоставлении услуг на Интернет;
• там же выбираем желаемое название для подключения («Имя сервиса PPPoE»);
• проверяем наличие галочки напротив пункта «повтор PPP…»;
• щелкаем «Далее»;
• перемещаем созданный вами маршрут «ppp1» в левую колонку, если он находится в правой. затем перемещаем в обратную сторону подключение через usb;
• проделываем ту же операцию и снова «Далее».

Как настроить роутер fast 2804 v7 Ростелеком для IP-TV? Очень просто! Повторяем первые три пункта из алгоритма выше, только выбираем вторую созданную конфигурацию (на втором шаге) и тип подключения Bridge вместо PPPoE(на третьем). Переходим далее, сохраняем настройки и вуаля! Интернет есть!

Сброс основных настроек

Может производиться настройка бывшего в употреблении роутера все ранее сделанные установки следует сбить до заводских, чтобы дальше начать работать полноценно по вводу данных. Здесь в меню «Управление» выбирается последний пункт, где нажимается раздел «Параметры настройки» и необходимый пункт по сбросу всех настроек. Когда все действия выполнены, на экране отобразиться информация относительно того, что будет осуществлено восстановление данных по умолчанию», на что следует нажать и кликнуть «Ок». Останется дождаться всего некоторое время и все завершиться. Теперь можно начинать все заново.

Настройка роутера Ростелеком fast 2804 v7

Первый этап настройки – это вход в основной интерфейс. Осуществляется он через браузер:

• запускаем удобный вам интернет-обозреватель;
• в поле адресной строки вводим ip вашего роутера: 192.168.1.1;
• в поля Логин и Пароль вводим ключевое слово «admin» в нижнем регистре.

Если все сделано верно, вас перебросит на новую страничку в той же вкладке, где слева на синем фоне будет размещено основное меню. С ним мы и будем работать.

Сбрасываем основные настройки

Если производится настройка роутера Ростелеком fast 2804 уже бывшего в использовании на другом месте либо по причине слетевших настроек, тогда все установки нужно вернуть к заводским значениям. Сделать это можно следующим образом:

• переходим к последнему пункту меню «Управление»;
• открываем первый подраздел «Параметры настройки»;
• находим и нажимаем на пункт подменю «Сброс»;
• посередине страницы видим кнопочку «Восстановить настройки по умолчанию»;
• жмем на нее;
• щелкаем Ок в выскочившем окошке подтверждения;
• ждем, пока операция сброса осуществится, и нас снова переместят на основную страничку веб-интерфейса.

Все готово! Теперь может быть осуществлена настройка роутера Ростелеком fast 2804 v7.

Удаление ненужных заводских подключений

Так как после сброса всех параметров роутер создает несколько исходных не работающих подключений, первым делом нужно их удалить, чтобы не было ошибок при работе. Делается это в несколько шагов.

Шаг 1:

• в основном меню слева находим «Дополнительные настройки»;
• в выскочившем подменю открываем «WAN сервис»;
• в обновившемся окне видим таблицу из трех пунктов (трех подключений), в левой части которой есть колонка «Удалить», проставляем везде галочки;
• под таблицей находим кнопку «Удалить», жмем на нее;
• в обновившемся окне видим пустую таблицу.

Шаг 2:

• все там же в «Дополнительных настройках» открываем пункт «Интерфейс второго уровня»;
• первый раздел подменю – «Интерфейс ATM PVC»;
• удаляем единственный пункт таблицы так же, как и в прошлом шаге;
• ждем обновления страницы;
• открываем последний пункт выскочившего подменю – «ETH Интерфейс»;
• удаляем имеющуюся в таблице строку аналогичным образом;
• наблюдаем перезагрузку страницы и исчезновение удаленной конфигурации;

Непосредственная настройка Ростелеком Sagemcom f st 2804

После выполненной очистки производится глубокая настройка роутера Ростелеком fast 2804:

• возвращаемся в «Интерфейс ATM PVC» и нажимаем на кнопку «Добавить»;
• на открывшейся страничке указываем данные интернет-подключения: VCI и VPI;
• все остальные пункты оставляем неизменными;
• проматываем страницу вниз — кнопка «Применить/Сохранить»;
• точно так же добавляем подключение для IP-TV через нажатие на «Добавить» (поменяется только VCI, в большинстве случаев).

Подключение роутера Ростелеком f st 2804 v7 производится на вкладке «WAN сервис»:

• нажимаем «Добавить»;
• выбираем созданную конфигурацию – «Далее»;
• указываем используемый тип сервиса (в большинстве случаев PPPoE);
• на открывшейся страничке вводим пользовательские данные (логин/пароль), указанные в договоре о предоставлении услуг на Интернет;
• там же выбираем желаемое название для подключения («Имя сервиса PPPoE»);
• проверяем наличие галочки напротив пункта «повтор PPP…»;
• щелкаем «Далее»;
• перемещаем созданный вами маршрут «ppp1» в левую колонку, если он находится в правой. затем перемещаем в обратную сторону подключение через usb;
• проделываем ту же операцию и снова «Далее».

Видим список финальных настроек и убеждаемся, что во второй строке напротив «NAT» указан параметр «Включено». Если это не так, возвращаемся на этап указания логина и пароля подключения и выставляем на данной страничке галочки, включающие NAT и Firewall. Применяем внесенные изменения.

Как настроить роутер fast 2804 v7 Ростелеком для IP-TV? Очень просто! Повторяем первые три пункта из алгоритма выше, только выбираем вторую созданную конфигурацию (на втором шаге) и тип подключения Bridge вместо PPPoE(на третьем). Переходим далее, сохраняем настройки и вуаля! Интернет есть!

Подключение и вход в админку

Теперь приступаем к подключению роутера и интернета. Сначала выберите место для самого устройства. Поставьте его так, чтобы он не стоял рядом с батареями или другими источниками тепла, также опасайтесь влажных мест. Выберите такое место, куда свободно дотягиваются кабеля от интернета и от розетки

Лучше избегать случаев, когда все провода идут в натяг, при любом неосторожном движении можно повредить их или порты на роутере

Дальше произведите подключение всех нужных устройств. Сначала подключите adsl-кабель в первый разъем, Ethernet кабель от провайдера воткните в lan-разъем под номером один, модем подключите в usb-порт. Не обязательно подключать все, это может быть один способ подключения из всех, и этого достаточно.

Теперь посмотрите на нижнюю часть маршрутизатора. Там написан адрес для входа, а также ssid и пароль для подключения к стандартной беспроводной сети. Подключение к вайфай поможет избежать необходимости искать устройство, к которому подключается Ethernet-кабель. Подключитесь к маршрутизатору через провод или беспроводную сеть, на подключенном устройстве откройте браузер и наберите в верхней строке адрес 192.168.1.1. Логин и пароль указаны на нижней части вашего устройство, обычно это admin/admin.
