Настройка умной PON-розетки Ростелеком
Несмотря на внешние различия в веб-интерфейсе, принцип настройки подключений на PON-розетках одинаков. Общий порядок действий таков:
- Войти в веб-интерфейс. У PON-розеток с прошивкой Ростелеком IP-адрес 192.168.0.1, логин admin, заводской пароль admin (или без пароля при первоначальной настройке).
- Создать соединение для Интернета в режиме маршрутизатора или моста, в зависимости от того, что будет стоять за терминалом: компьютер, точка доступа WiFi или полноценный роутер.
- Создать соединение для цифрового телевидения.
- Подключить устройства, проверить доступ в сеть Интернет.
Теперь покажу как настроить PON-розетку Ростелеком на примере самой распространённой модели — Huawei HG8120H.
Заходим в настройки PON-розетки HG8120H через IP адрес, указанный в наклейке на её корпусе. Там же написан заводской логин и пароль. После авторизации заходим в раздел меню «LAN» → «Рабочий режим порта LAN»:

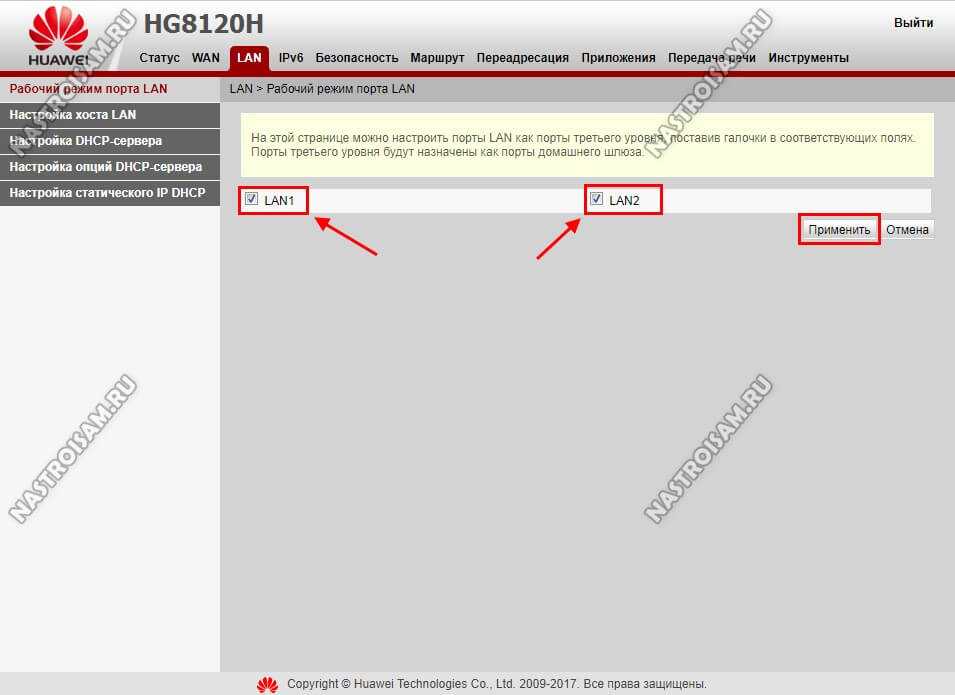

Проверяем чтобы галочки стояли на обоих портах — LAN1 и LAN2.
Внимание! Теперь очень важный момент! В некоторых филиалах Ростелеком на терминале нужно вводить PLOAM-пароль из 10 символов

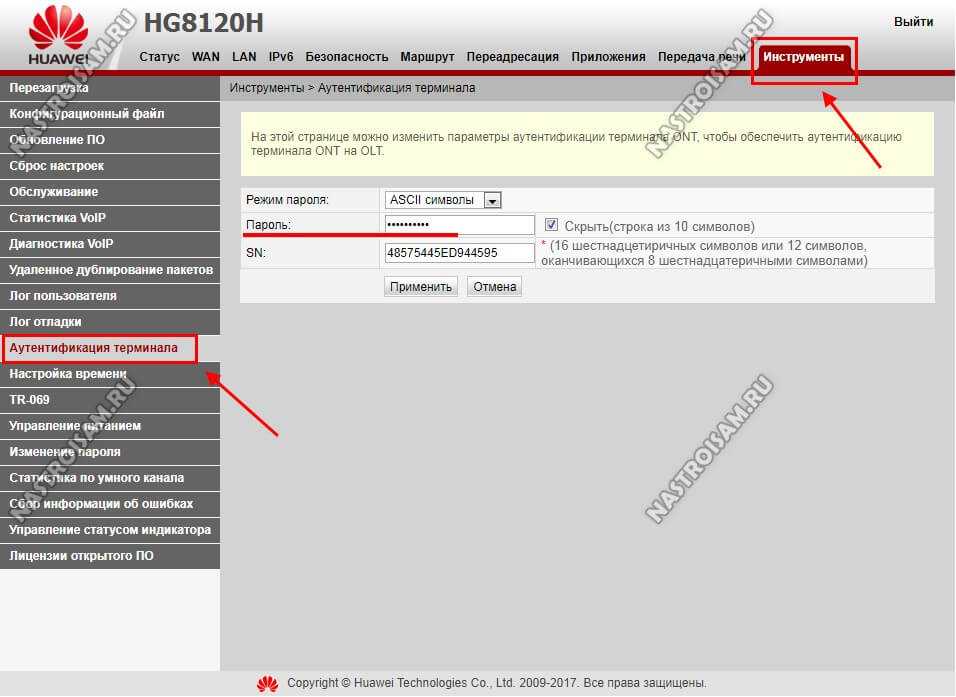

Делается это на вкладке «Инструменты» → «Аутентификация терминала». Обычно используется PLOAM-пароль 0000000000 или 1234567890. После ввода нажимаем кнопку «Применить».
Я советую сначала настроить подключение к Интернету и, если терминал не будет работать — тогда уже вводить PLOAM.
Подключение в режиме маршрутизатора

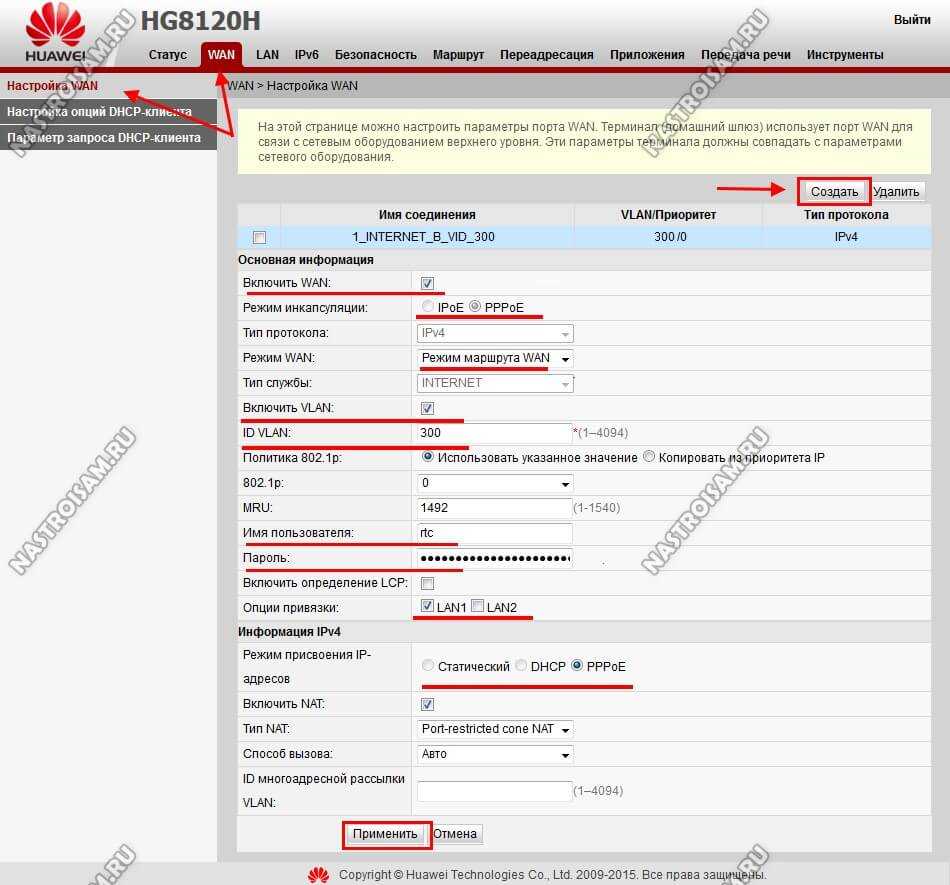

Переходим в раздел «WAN» → «Настройка WAN». Удаляем те соединения, что там есть
Дефолтное соединение HSI без прав суперпользователя удалить не получится — но это не беда, оно ничем нам не помешает и на него можно не обращать внимание. После этого нажимаем кнопку «Создать» и создаём подключение к Интернету
В новом соединении надо выбрать режим инкапсуляции. Если у Вас тип подключения «Динамический IP» то выбираете инкапсуляцию IPoE. В нашем филиале используется протокол PPPoE и я выбираю его.
В поле «Режим WAN» надо поставить вариант «Режим маршрута WAN».
Включаем виртуальные сети VLAN и в поле VLAN ID прописываем идентификатор виртуальной сети
Его номер надо узнать в техподдержке.
Вводим логин и пароль на подключение, которые Вам выдали при заключении договора.
Обратите внимание на поле «Опции привязки» — там отмечены LAN-порты привязанные к подключению. Если Вы будете дальше настраивать телевидение Wink, то уберите галку со второго порта — в него будет включена ТВ-приставка.
Режим присвоения адресов обычно выставляется самостоятельно в автоматическом режиме, но для сведения — у IPoE режим будет DHCP, а у PPPoE соответственно будет PPPoE.
Применяем настройки
Подключение в режиме моста
Этот вариант как нельзя лучше подойдёт в том случае, если дальше Вы будете ставить свой роутер или MESH-систему WiFi.
В этом случае режим инкапсуляции роли не играет. Надо в поле «Режим WAN» выбрать вариант «Режим моста WAN».
В поле «Тип службы» должно быть значение «INTERNET».
Затем нужно будет указать VLAN ID для Интернета и в поле опции привязки оставить только LAN1, в который будет включаться роутер.
Сохраняем настройки.
Настройка цифрового телевидения IPTV Wink

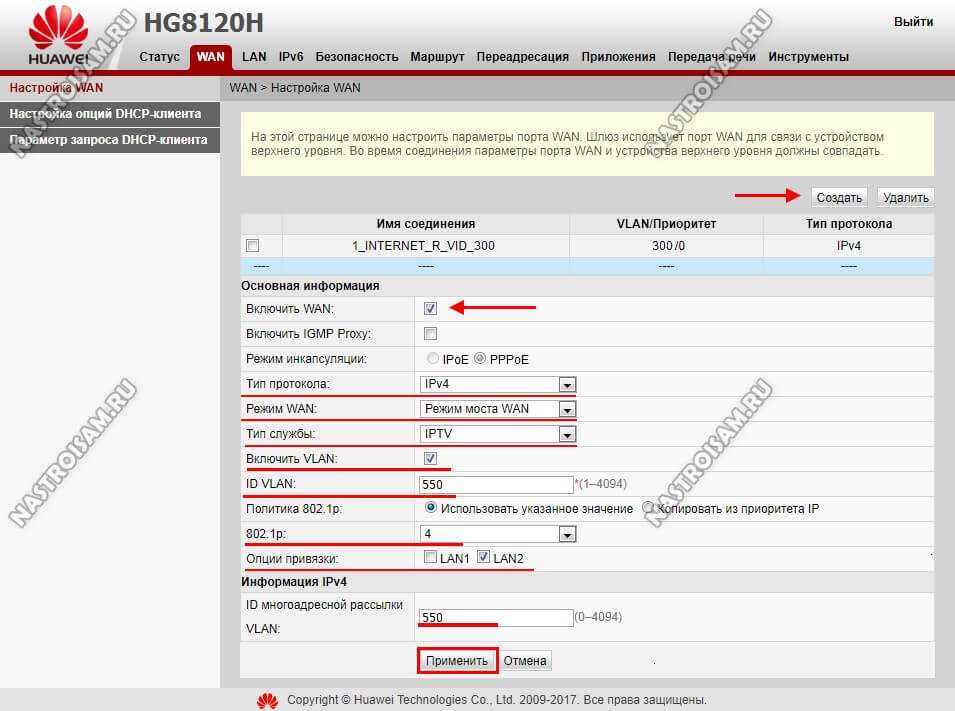

Снова открываем настройки WAN и создаём второе подключение в режиме моста:
Обратите внимание, что в поле «»Тип службы» надо поставить значение IPTV.
Включаем VLAN и в поле VLAN ID указываем идентификатор виртуальной сети для цифрового телевидения. Его так же надо узнать в техподдержке Ростелекома.
В поле «802.1p» обязательно ставим приоритет 4, чтобы изображение на ТВ не рассыпалось при нагрузке на терминал
В поле ID многоадресной рассылки дублируем значение VLAN ID.
В поле «Опции привязки ставим галочку на порт LAN2 — в него будет включена ТВ-приставка!
«Нажимаем на кнопку «Применить».

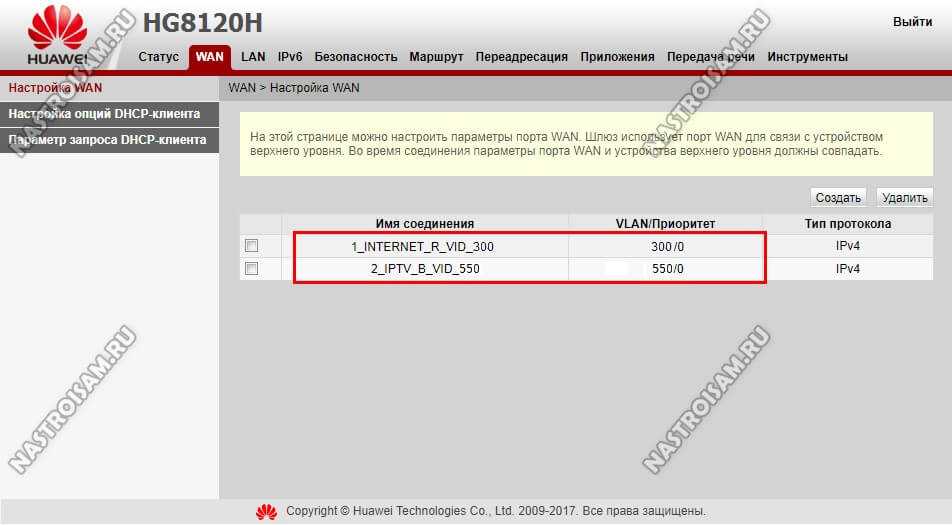

В списке соединений должно быть в итоге две строчки — первая Интернет, а вторая — Телевидение.

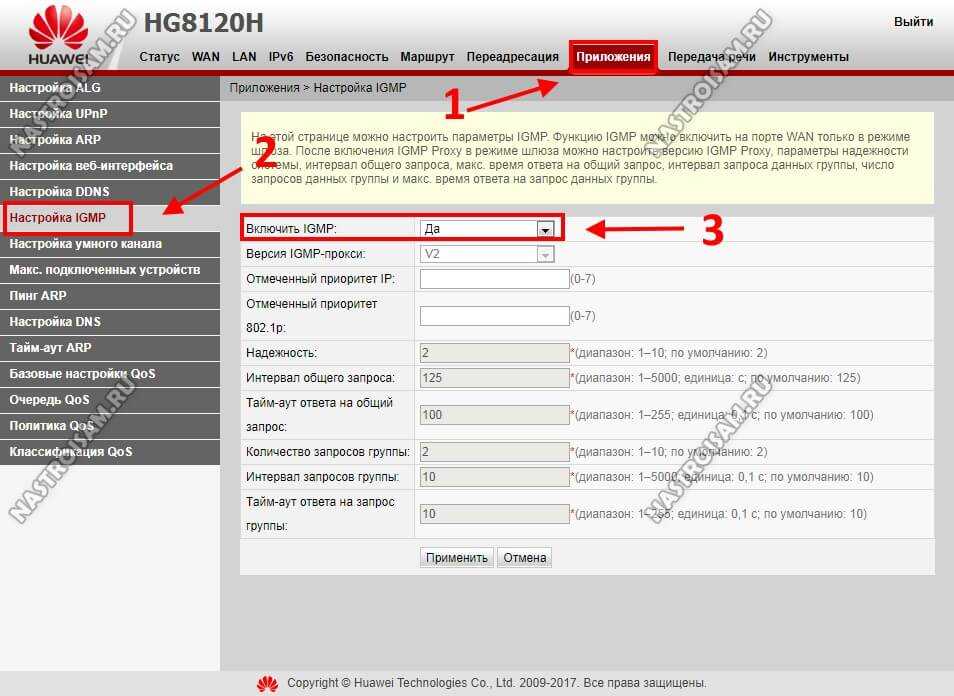

Далее переходим в раздел «Приложения». В меню слева открываем раздел «Настройка IGMP»:
Тут Вам нужно просто будет в поле «Включить IGMP» поставить значение «Да», после чего нажать на кнопку «Применить».
Теперь можно подключить ТВ-приставку и проверить работу цифрового интерактивного телевидения Wink.
Не работает мобильный интернет Ростелеком – что делать?
Если после выполнения всех вышеуказанных действий интернет не работает, выполните следующие рекомендации:
- как уже указывалось ранее, убедитесь в возможностях вашего устройства работать с соединением с всемирной паутиной;
- проверьте подключение к интернету, в Android и iOS такие элементы вынесены в системный «ползунок» и могут быть активированы за одно нажатие;
- выполните повторную перенастройку параметров и перезагрузите телефон;
свяжитесь с бесплатной службой поддержки, где квалифицированный специалист рассмотрит ваш запрос и предоставит варианты устранения неисправности
Настройка Mesh-репитера ZTE H196Q
А теперь самое интересное — как настроить устройство. Для работы в том виде, как его сейчас ставят в Ростелекоме — после PON-розетки — можно вообще не делать никаких дополнительных настроек. Имя сеть Wi-Fi и её пароль написаны в наклейке на корпусе точки доступа:
Вход в настройки Mesh системы Ростелеком H196Q понадобится только чтобы сменить пароль на Вай-Фай или имя сети. Ну или Вы решите подключить флешку через USB-порт, чтобы получить простенький файловый сервер в домашней сети. IP-адрес устройства в локальной сети — 192.168.1.1, логин и пароль так же написаны в наклейке на корпусе.
После авторизации устройство потребует сменить пароль администратора на свой собственный:
После этого откроется стартовая статусная страница, на которой будут показаны клиенты, подключенные к локальной сети через кабель и беспроводную сеть:

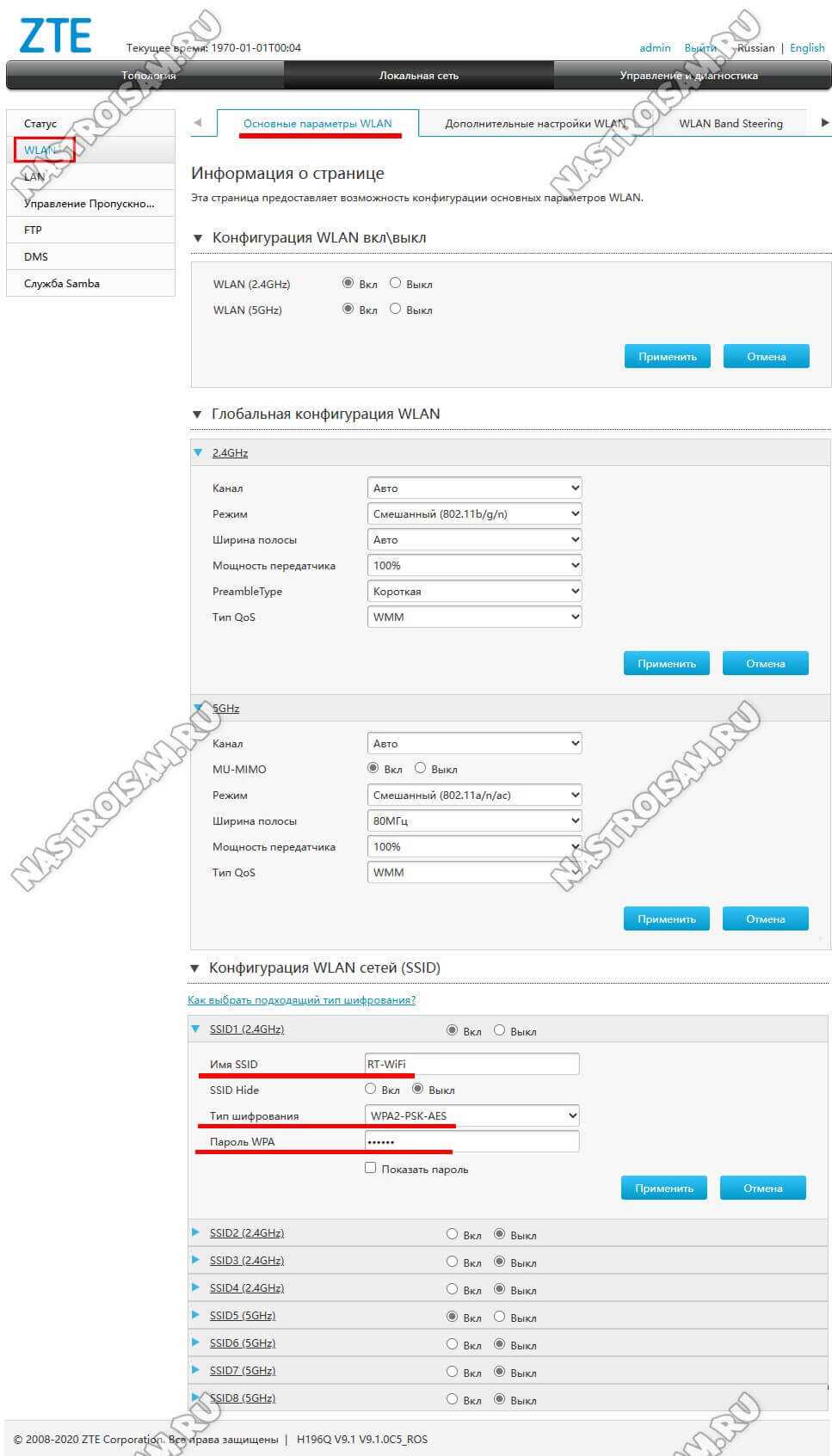

Чтобы изменить настройки сети Wi-Fi на ZTE H196Q — откройте раздел меню: «Локальная сеть» → «WLAN» → «Основные параметры WLAN»:
Здесь для каждого из диапазонов можно развернуть список параметров и там уже изменить все ключевые параметры сети, в том числе и её имя SSID и пароль. Не забудьте нажать на кнопку «Применить», чтобы сохранить настройки.
Настройка Sercomm RT-GM-1 для Ростелеком
В тех филиалах компании Ростелеком, где используется автоматическая система настройки абонентского оборудования, достаточно лишь поставить терминал на сеть и сообщить его серийный номер технической поддержке. Все настройки подключения он сам вытянет из сети и применит. Инструкция ниже предназначена для тех филиалов, где настройки GPON-терминала надо делать вручную.

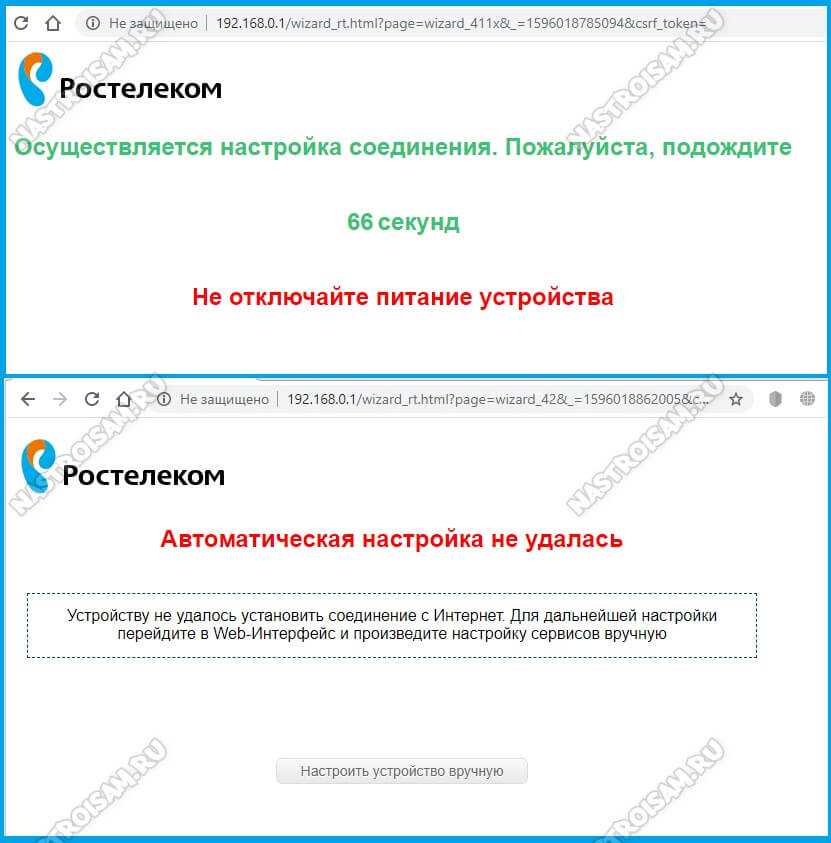

После авторизации в веб-интерфейсе терминала RT-GM-1, на экране появится сообщение о попытке автонастройки соединения:
После того, как это не получится, появится кнопка «Настроить устройство вручную» — нажимаем на неё.
Далее потребуется придумать новый пароль на вход в интерфейс ПОН-терминала и ввести его в соответствующие поля, после чего нажать кнопку «ОК»:

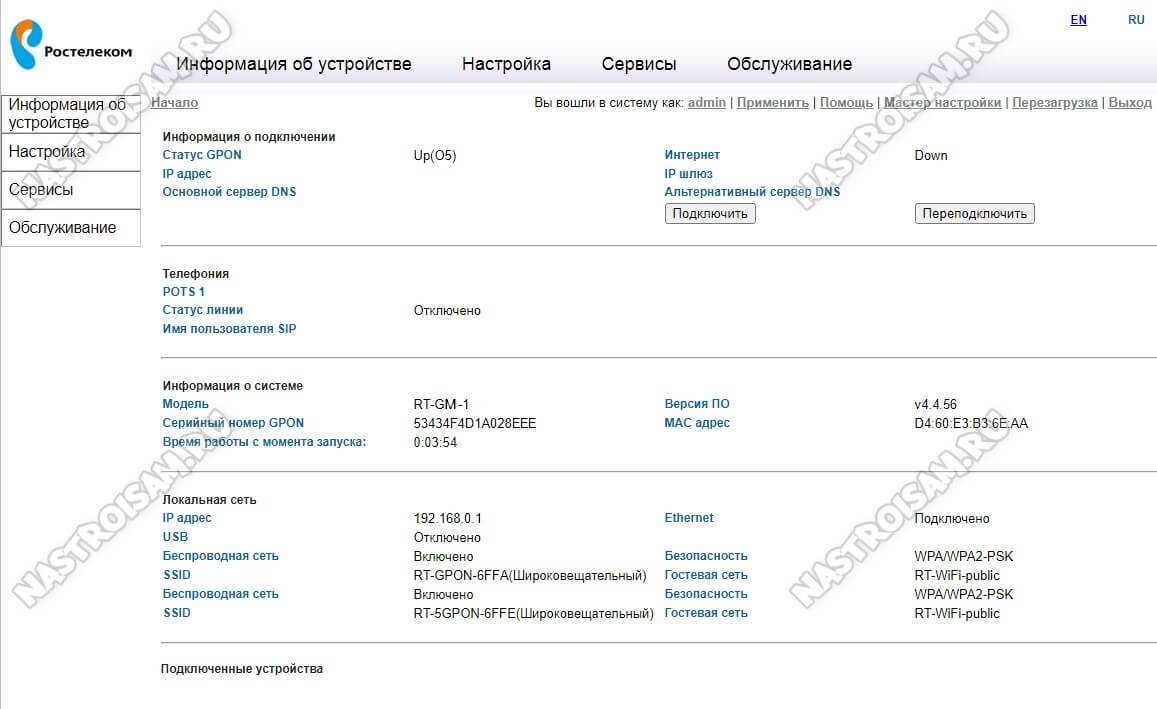

Так мы попадаем в полноценный веб-интерфейс и дальше можем выполнить все необходимые настройки. Выглядит он вот так:
Звонок оператору
Данный путь подойдет пользователям, которые не хотят заниматься муторными конфигурациями. Вам потребуется дозвониться в техническую поддержку абонентов компании и связаться с оператором. Как это сделать читайте здесь.
Объясните оператору, что хотите подключить мобильный интернет на свой Андроид. Звонить требуется непосредственно с того телефона, на который вы собираетесь провести связь (на нем должна быть установлена sim-карта от данного оператора).
Спустя некоторый промежуток времеми вам придет сообщение с автоматической конфигурацией. Теперь вам понадобится перезагрузить девайс и включить одну функцию:
- Зайдите в настройки своего девайса.
- Откройте меню «Беспроводная связь».
- Выберите раздел «Мобильные сети».
- Активируйте функцию «Передача данных».
Это очень простой способ, так как все настройки высылает сам оператор, а вам остается лишь принять их. Модель смартфона и версия Android будет определена автоматически.
Оптика в дом — как всё это выглядит?
Теперь я покажу как оптика в дом xPON от Ростелеком выглядит с технической стороны — от начала, то есть со станции, и до самого оконечного абонентского устройства доступа в Интернет.

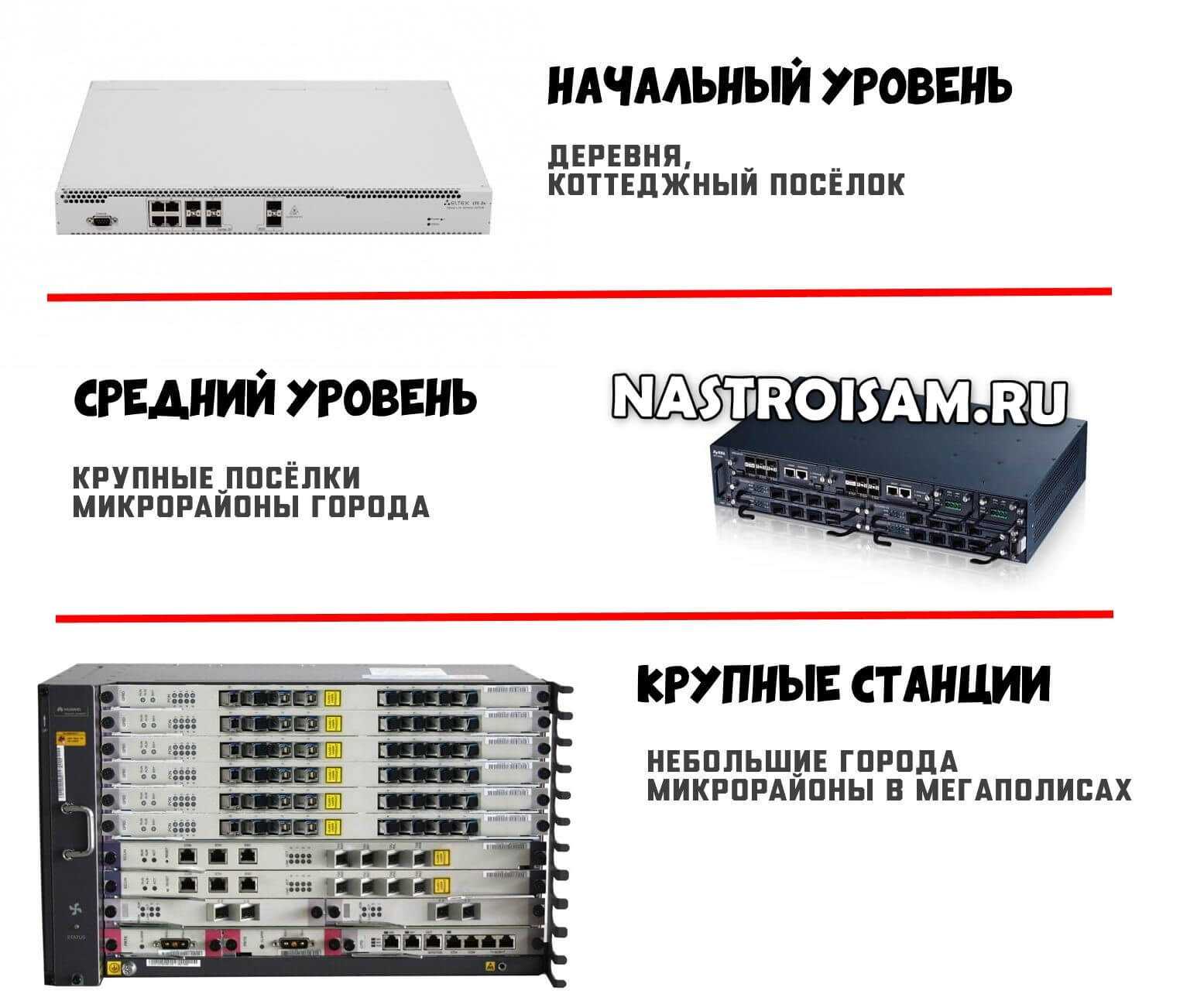

Станционная часть — это OLT-терминал. Он является отправной точкой оптического сигнала до клиента. Эти терминалы различаются количеством портов.
На один порт обычно можно подключить до 128 абонентских устройств. Зона покрытия xPON строится кластерами и в зависимости от масштабов стройки и с учётом дальнейшего расширения ставится соответствующее головное устройство.
Дальше идут пассивные сплиттеры — оптические «делители». Их ставят в местах разветвления оптического кабеля в линии . В простейшем виде сплиттер выглядит вот так:
Обычно сеть строится так, что на линии от станции до абонента стоит 2 разветвителя.

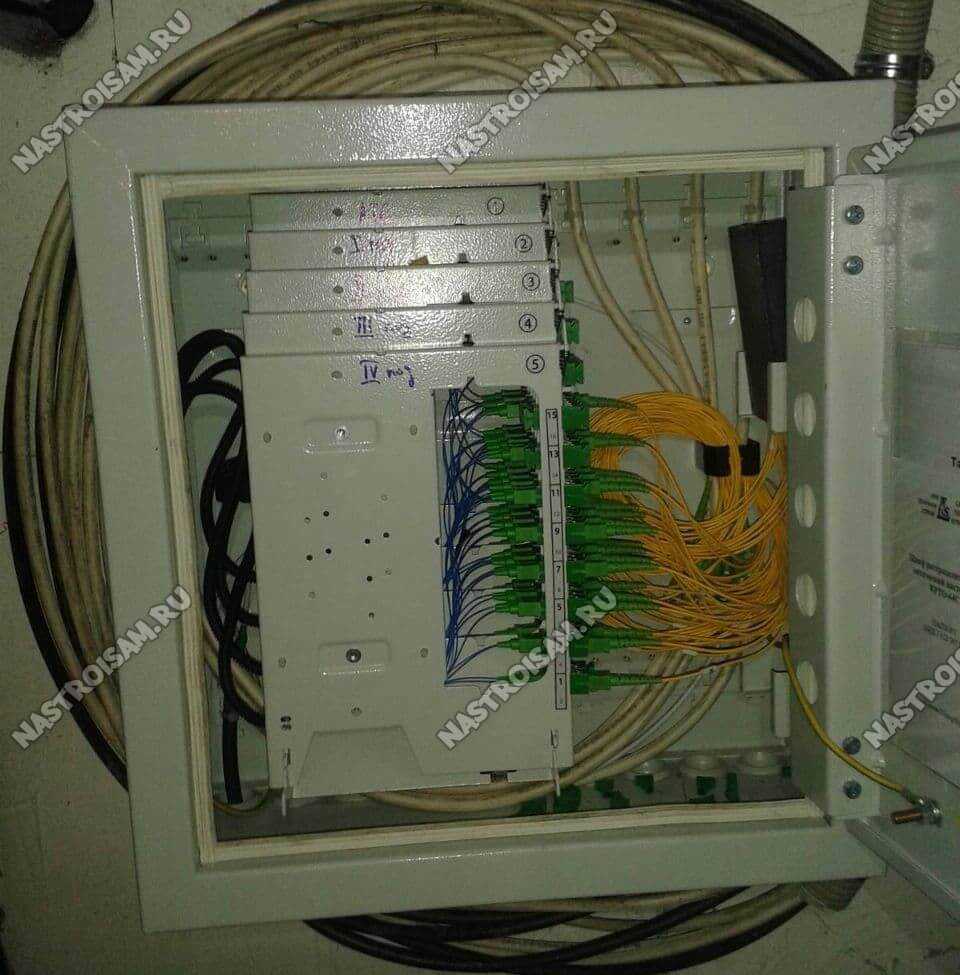

Первый разветвитель располагается в распределительном шкафу и с него подключены кабельные районы.
Второй — это так называемая дроп-муфта, с которой уже идёт кабель к абоненту. В многоэтажных домах он выглядит так:
В частном секторе дроп-муфты вешают на столбах и выглядят они как среднего размера пластмассовая коробка с входящими в неё черными проводами:
Именно отсюда уже тянется дроп-кабель непосредственно к абоненту где уже устанавливается оптическая розетка. От розетки к оконечному устройству доступа прокладывается оптический шнур (ШОС).
Шнуры для xPON жёлтого цвета с разъёмом типа SC на концах
Обратите внимание на сами разъёмы, он используются синего или зелёного цвета:
Казалось бы а какая разница? А разница в кончике коннектора — его называют «ферула». При ближайшем рассмотрении сразу всё становится заметно.
Кстати, если посмотрите на оптический терминал, то и у него цвет розетки будет совпадать с цветом коннектора.
Последним звеном в цепи идёт абонентский ONT-терминал — устройство доступа, устанавливаемое на стороне клиента. Спереди он выглядит как обычный WiFi-роутер.

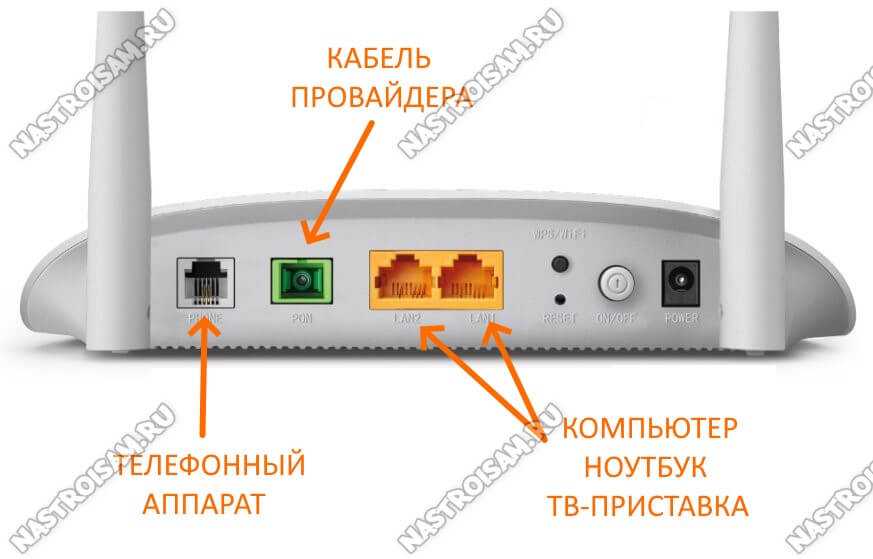

А вот на задней части в глаза сразу бросается оптический вход, выполняющий роль WAN-порта. Подробнее о том, какие ПОН-терминалы используются в Ростелекоме, я расскажу ниже.
И ещё небольшое замечание для будущих абонентов. Имейте ввиду, что оптическое волокно не скручивается и его можно сломать. Если Вы его каким-то образом повредите или порвёте, то соединить без специального оборудования будет невозможно. Сварка и ремонт такого кабеля выполняется с помощью сварочного аппарата.

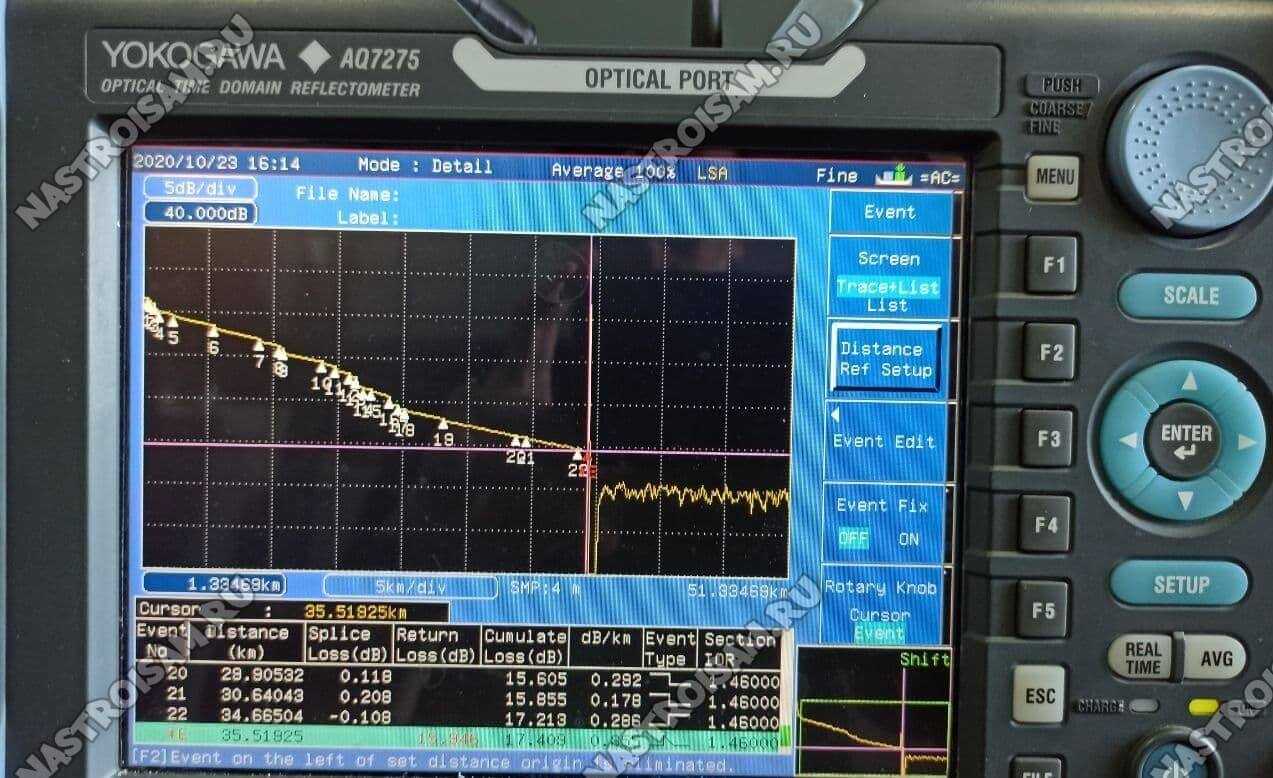

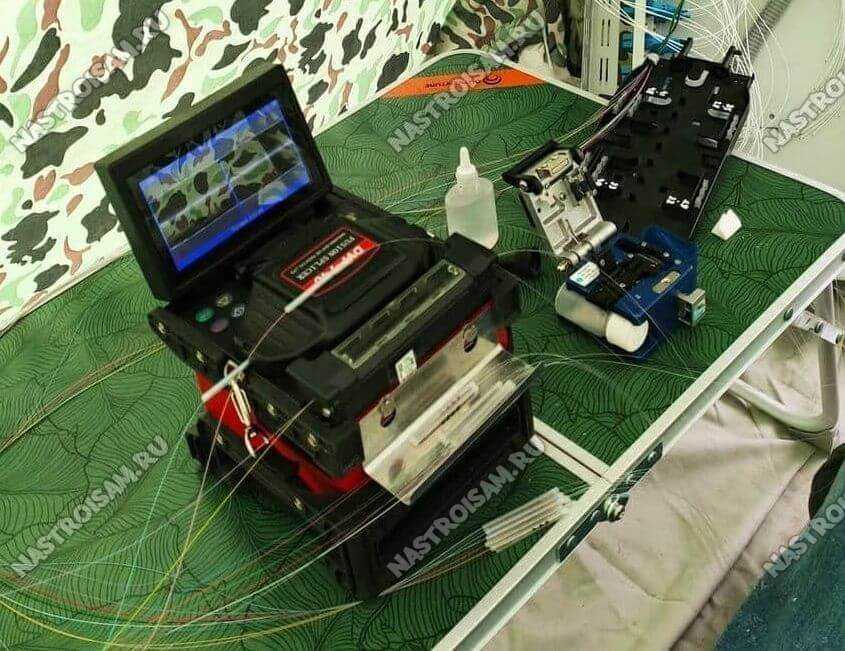

Для измерения параметров линии и поиска обрывов так же используется специализированная дорогая аппаратура — оптический рефлектометр. По полученным после измерений данным прибор формирует список характеристик, который называет рефлектограмма.
Кстати, часто повреждение можно обнаружить и без рефлектометра, просто пройдя по патч-корду от роутера к розетке. Оптика очень не любит перегибы, а пользователи достаточно часто умудряются сгибать кабель под разными острыми углами и это первая причина по которой горит лампочка LOS на терминале.

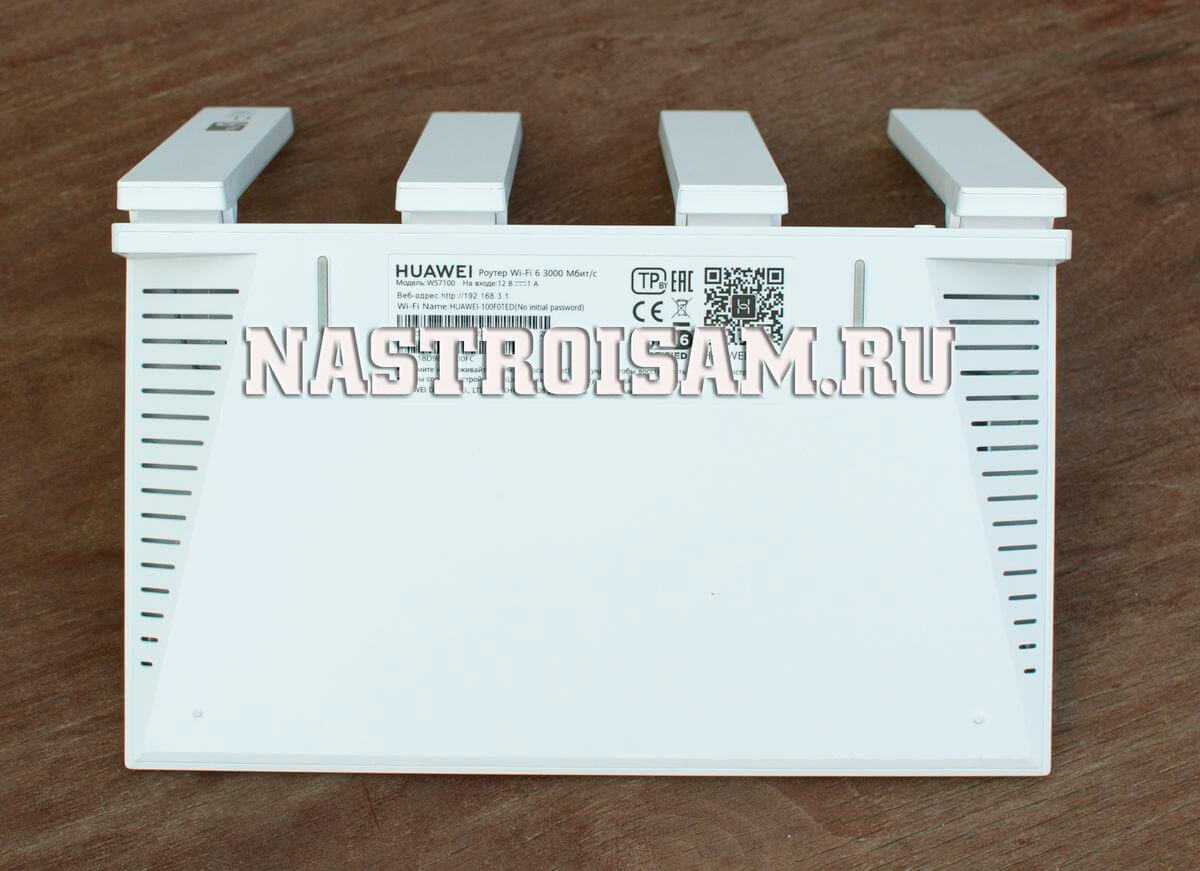

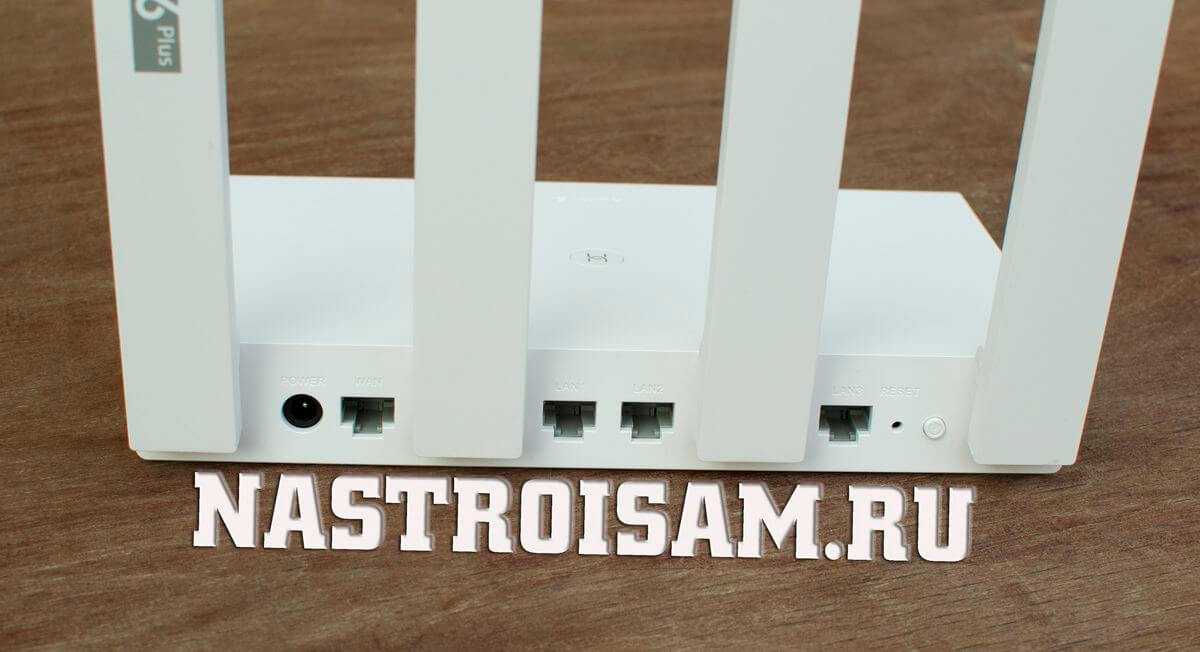

Впечатления от устройства
Этот роутер я приобретал как первый из линейки данного производителя, поддерживающий технологию WiFi6. Да и вообще, на рынке, Huawei AX3 WS7100 по праву может называться одним из самых доступных: такое железо и функционал за такие деньги — отличный вариант! Хорошая зона покрытия, поддержка до 20 беспроводных устройств, скорость до 3000 Мбит\сек, возможность построить MESH-сеть за разумные деньги, полноценная поддержка IPTV c VLAN — что ещё надо обычному пользователю?
Пару раз в сети видел отзывы, что у Huawei AX3 плохая зона покрытия и уже в соседней комнате плохой приём. Дескать, старый ТП-Линк в дальний угол добивал, а Хуавей — не добивает! Я сравнивал этот девайс с Redmi AC2100 и Keenetic GIGA KN-1010. Все они имеют одинаковые антенны 5dBi, только у Кинетика они вдобавок ещё и печатные. В результате, Хуавей и Редми имеют практически одинаковую зону покрытия в обоих диапазонах. Кинетик в этом смысле выиграл, но выигрыш не такой значительный, как разница в цене.
Что касается негативных отзывов, то на мой взгляд они связаны с включенным по-умолчанию приоритетом диапазона 5 ГГц. Пользователи забывают про физику и считают что проникающая способность в обоих диапазонах одинакова. По факту же, разница более чем в 2 раза в пользу классического диапазона 2,4 ГГц. Вот потому в дальнем углу Вай-Фай в обычном диапазоне работает, а на 5 ГГц уже нет. А приоритет-то в сторону последнего выставлен.
Перегревов у WS7100 не было даже несмотря на то, что использовался маршрутизатор всё лето. Нагревался он при этом незначительно, хотя охлаждение пассивное в виде экранов, нескольких радиаторов и отверстий в корпусе.
Есть и некоторые нарекания к Huawei AX3. Из серьёзных — за три месяца на роутере пару раз подвисало соединение. Мне это особых неудобств не создало. А вот те, кто подключен к Билайн с использованием L2TP VPN утверждают, что там такое случается раз в 3 дня. Надеюсь решат в очередном обновлении прошивки. Остальные нарекания это скорее придирки: несколько кривоватое меню и ряд нелогично расположенных пунктов в нём.
Резюмируя всё выше сказанное — есть нужно недорогой и производительный роутер с WiFi6 — Huawei AX3 WS7100 будет отличным выбором. Если большая площадь или коттедж — купите пару таких и сделайте неплохой MESH с WiFi6 всего за 7-8 тысяч рублей.
Откат к старой версии Legacy
Иногда бывают случаи, когда необходимо откатить прошивку с Wink на старый интерфейс. Сделать это можно только в том случае, если Вы старый абонент и перепрошивка приставки Ростелеком ТВ проводилась уже после того, как Вы подключились и пользовались услугой. В этом случае, для отката прошивки, надо зайти в настройки STB, открыть раздел «Обновление ПО» и нажать на кнопку «Вернуть старый Интерфейс».
Внимание! У тех, кто подключился уже после того, как платформа Wink была введена в эксплуатацию, то у Вас используется уже новая учётная запись и откатиться к предыдущей версии ПО у Вас не получится
Внешний вид маршрутизатора
Честно говоря, для меня то, как выглядит устройство доступа в Интернет никогда не было ключевым моментом
Но сейчас всё больше и больше пользователей обращают особое внимание на эстетику. Так вот этот девайс не выглядит чем-то необычным и без проблем впишется в любой интерфейс

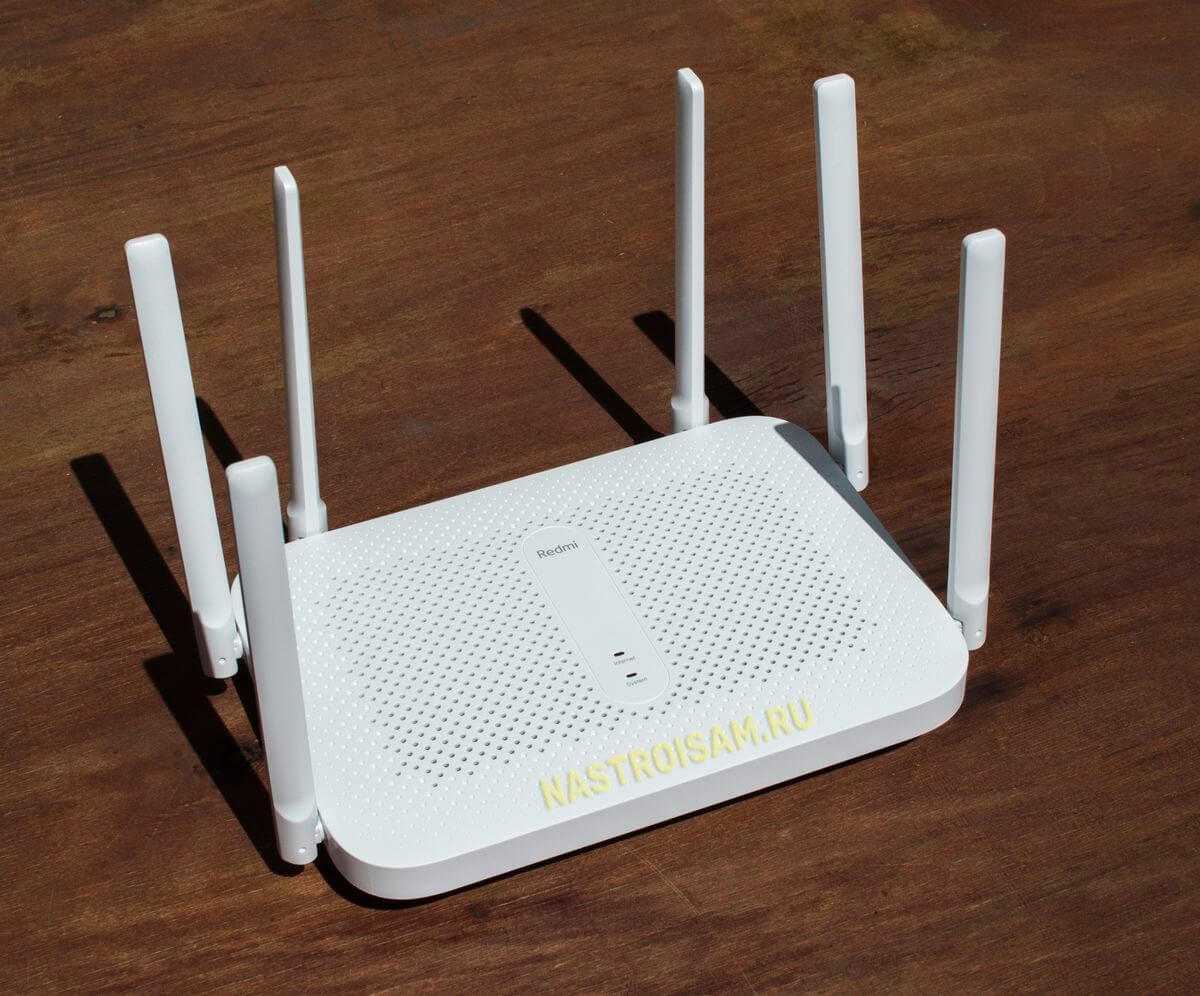

Корпус выполнен из белого матового пластика на котором пыль не видна до тех пор, пока уже не проведёшь по нему пальцем. Мечта лентяя =).

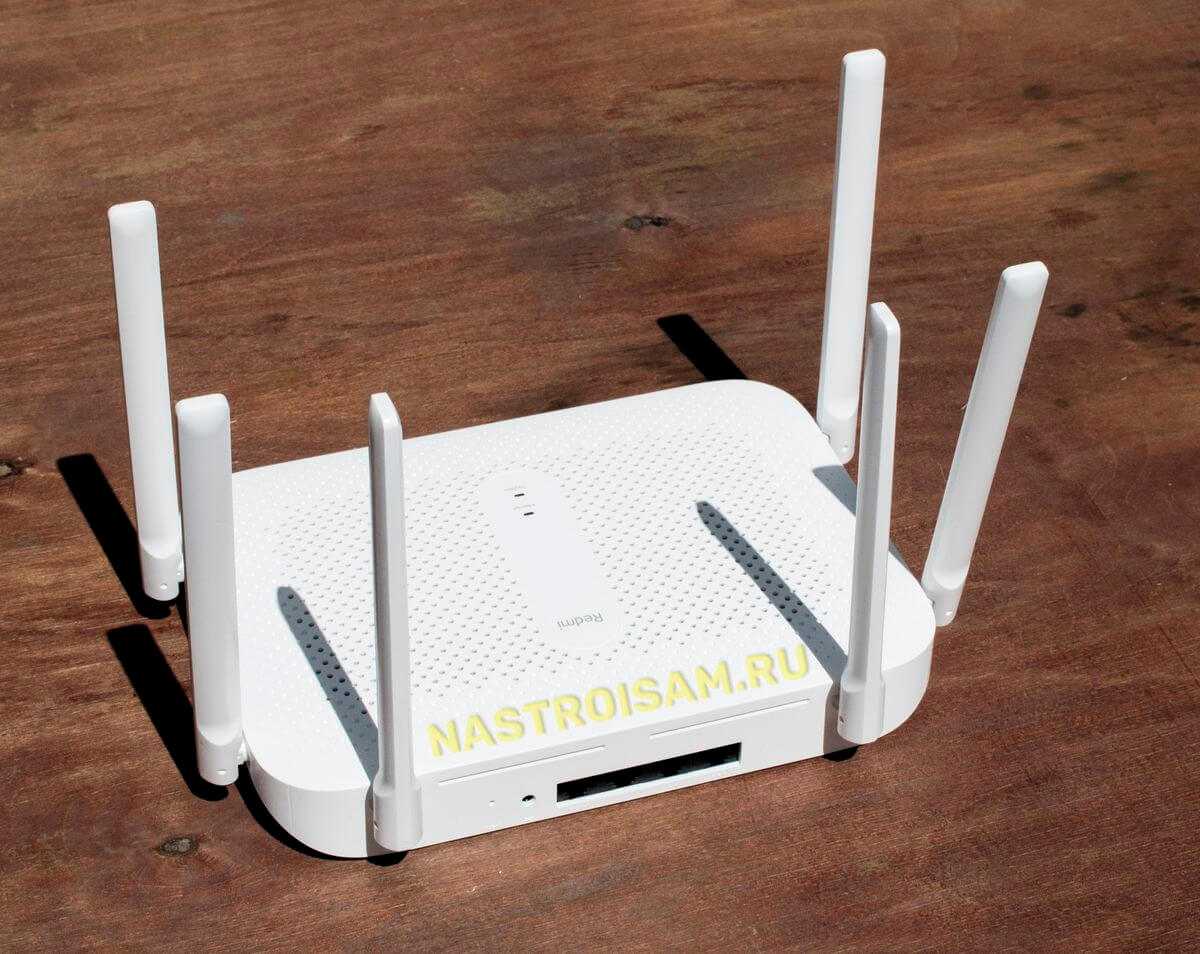

Redmi AC2100 достаточно крупный по габаритам (259x184x176 мм) и размерами не уступает такой «махине» как Keenetic GIGA KN-1010. Пристроить его куда-нибудь на маленькую полочку не получится.
А учитывая то, что у роутера аж 6 крупных на 5dBI антенн — самое оптимальное это прикрутить его на стену. Благо, что крепления на нижней крышке корпуса это вполне позволяют сделать.
Хочу заметить, что если снять корпус, то размер устройства уменьшится почти на треть. Зачем было оставлять столько пустого места в корпусе и делать его «раздутым» мне непонятно.

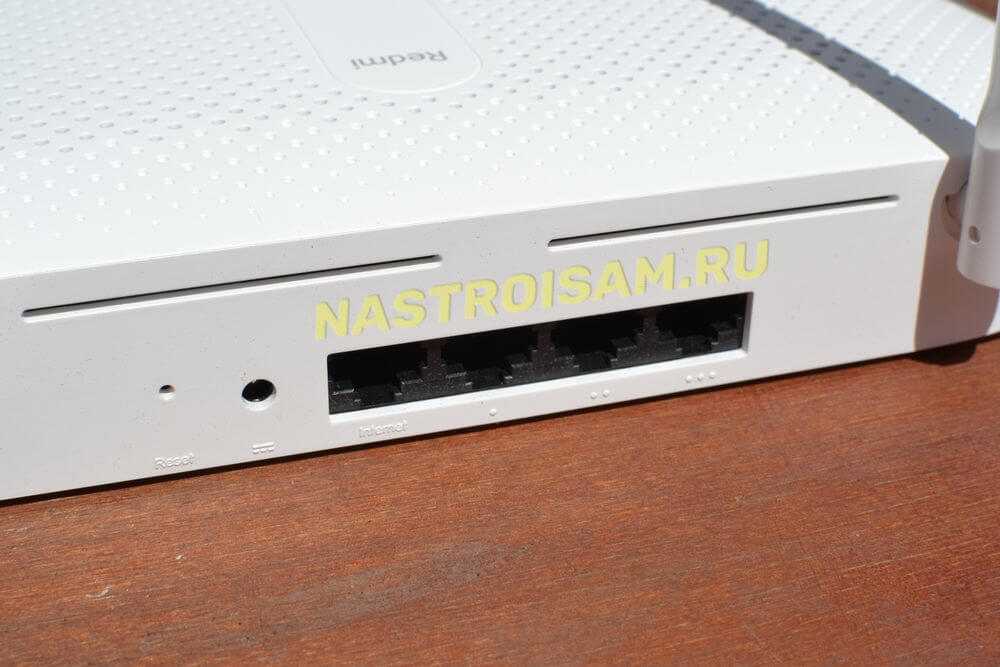

На задней части корпуса мы видим суровый китайский минимализм:
- 4 Ethernet порта (1 WAN и 3 LAN)
- разъём питания
- кнопка аппаратного сброса Reset.
Вывод и заключение:
Что в итоге мы имеем? В принципе отличный роутер для того, чтобы покрыть беспроводной сетью всю квартиру или небольшой дом и раздать Интернет на подключенные устройства. Зона покрытия будет отличная, скорость работы тоже. За две с небольшим тысячи рублей очень достойный вариант.
Теперь пара ложек дёгтя. С VPN и цифровым телевидением IPTV роутер Redmi AC2100 не умеет работать из коробки — ну совсем никак. Придётся перепрошивать на альтернативные прошивки.
Второй значимый минус — нет USB-порта, а значит не получится подключить к маршрутизатору флешку или съёмный диск и получить сетевое хранилище.
Если Вас эти минусы не отпугивают — смело можете брать. Роутер Редми будет самым оптимальным выбором за эту цену.
