Настройка iptv на роутере asus

Подключение WiFi, IPTV и SmartTV

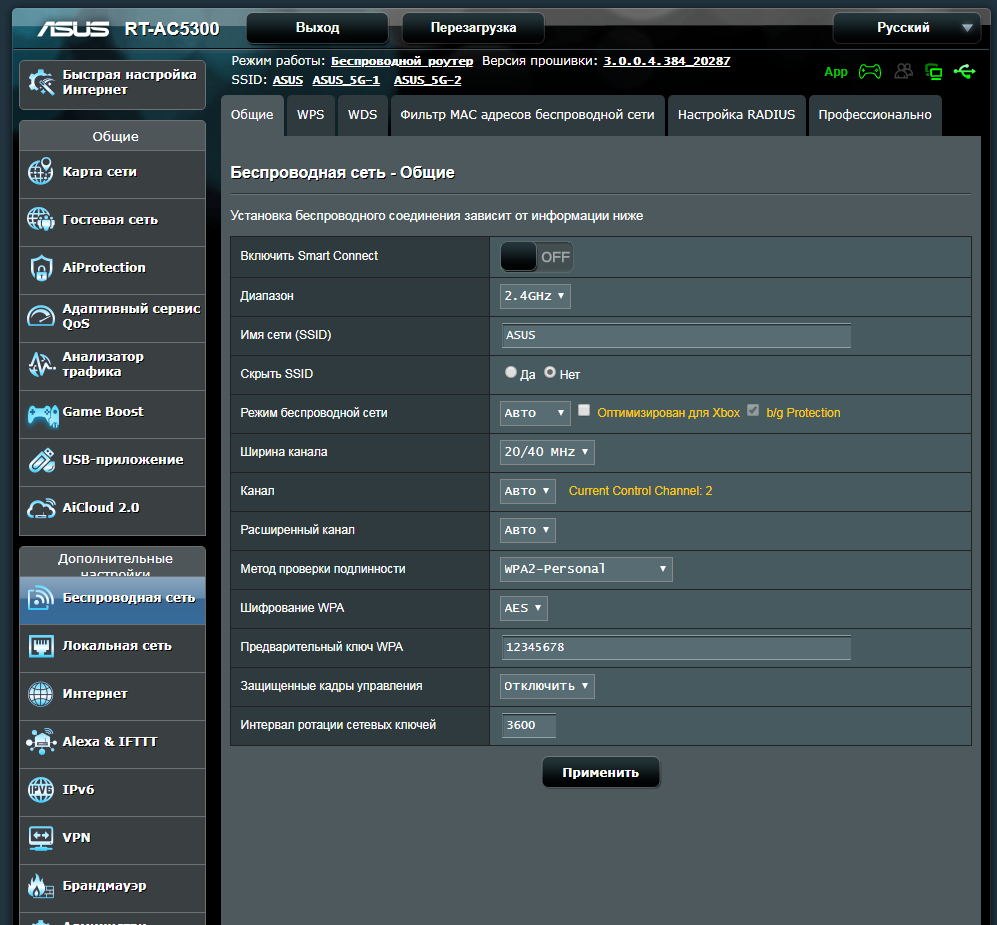

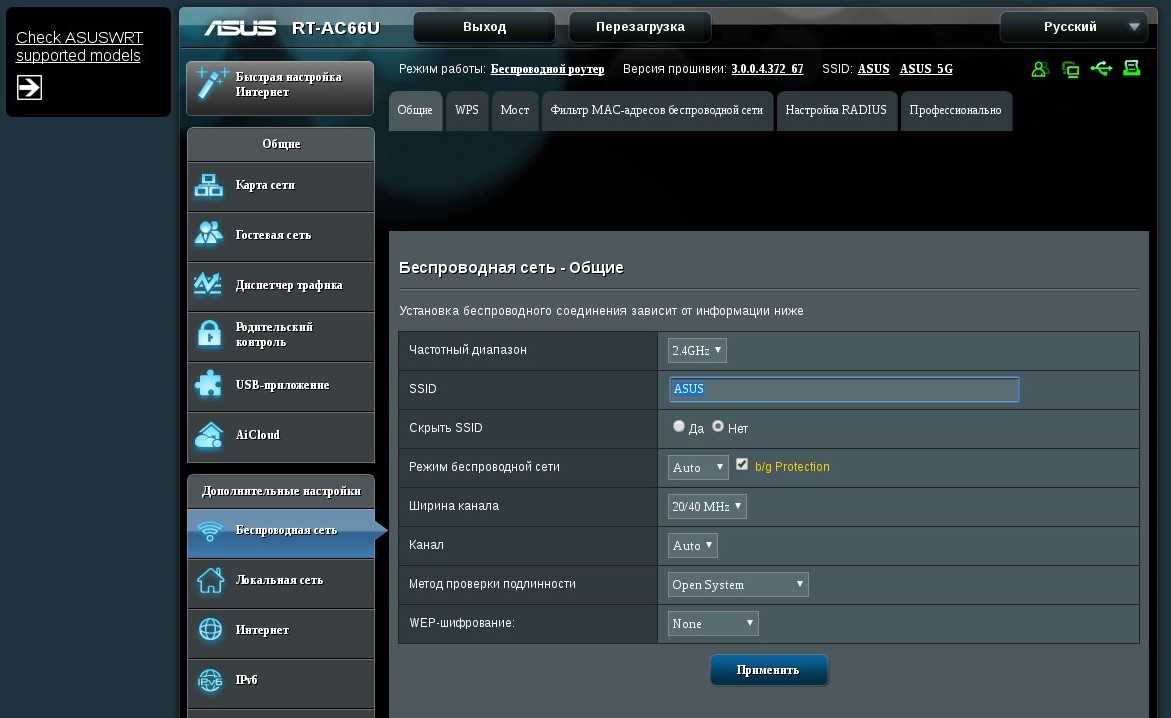

Первым делом, необходимо создать точку доступа Wi-Fi, это важная процедура, призванная защитить персональные данные пользователя. Делается это довольно легко:

1. Из «Расширенных настроек» перейти в «Настройки Wi-Fi» — «Безопасность Wi-Fi»;
2. В строке «Тип аутентификации» выбрать вариант «WPA2-PSK»;
3. В строке «Ключ шифрования» ввести ключ, что и будет паролем к точке доступа.

С подключением приставки цифрового ТВ Ростелеком, ещё проще, нужно лишь на странице наладки маршрутизатора D-Link DIR-615 K1/K2 в пункте «Настройка IPTV» указать порт, к которому будет подключен телевизор и сохранить изменения. В случае с телевизорами Smart TV, будет достаточно подсоединить кабель к одному из LAN-портов роутера, а если он поддерживает режим подключения по Wi-Fi, для этого и провода не понадобятся.

Расширенная настройка маршрутизатора Ростелеком RX-22200

Для того, чтобы изменить или создать заново подключение к Интернету, Вам необходимо зайти в раздел «Настройка» -> «WAN»:

Здесь Вы увидите список имеющихся внешних подключений. Можно или редактировать существующие, нажав на кнопку «Изменить», либо все их удалить и затем создать новое, нажав на кнопку «Добавить WAN-интерфейс». Появится вот такое окно:

Обратите внимание, что для соединения с Интернет должна стоять галочка «Установить маршрут по-умолчанию». Далее надо в поле «Тип соединения» выбрать используемый в Вашем филиале Ростелеком тип

В нашем филиале используется протокол PPPoE — выбираем его.
Тип сервиса — Internet.
Тип доступа — PPPoE.
Ниже, в поля «Имя пользователя» и «Пароль» введите данные для авторизации, которые Вам выдали при подключении.
Более ничего не меняем и нажимаем на кнопку «Сохранить».

Цифровое телевидение IPTV

Для  того, чтобы настроить интерактивное телевидение Ростелеком на роутере Rotek RX-22200, необходимо логически выделить отдельный LAN-порт в прозначный мост. Для этого создаём ещё одно WAN-соединение типа «IPoE» с сервисом «Others» и типом доступа «Bridge»:

Так как в нашем филиале для доставки мультикаст-трафика используется отдельная виртуальная сеть с идентификатором VLAN, то необходимо поставить галочку «Включить VLAN Tagging» и ниже прописать VLAN ID (предварительно узнав его в техподдержке) и приоритет — 4. В разделе «Группировка портов» галочка должна стоять только на том порту, в который будет включаться ТВ-приставка. Нажимаем на кнопку «Сохранить».

Переходим в раздел «Дополнительно» -> «IGMP»:

Здесь необходимо будет включить IGMP Snooping на LAN-порты, если он был отключен и сохранить настройки. Теперь можно подключать ТВ-приставку и проверять работу интерактивного ТВ.

Беспроводная сеть WiFi

Настройка Вай-Фай в веб-интерфейсе роутера RX-22200 разделена в меню на два раздела — для диапазона 2.4 ГГц и для диапазона 5 ГГц. Начнём с первого. Открываем подраздел «Основные»:

В принципе, здесь достаточно изменить лишь имя сети с того, что используется по умолчанию на какое-либо своё. Сохраняем изменения и переходим в подраздел «Безопасность»:

Здесь по умолчанию выставлен смешанный режим шифрования — меняем его на WPA2

Ниже обратите внимание, чтобы стояла галочка AES.
В поле «Pre-Shared Key» надо придумать и прописать пароль на WiFi, который роутер Ростелеком Rotek RX-22200 будет запрашивать при подключении к его беспроводной сети

Переходим в подраздел «WPS» и ставим галочку «Отключить WPS», после чего сохраняем настройки:

Переходим в раздел Wi-Fi 5G и повторяем всё ещё раз. Сначала меняем имя сети в подразделе «Основные»:

Затем в разделе «Безопасность» выставляем шифрование WPA2+AES и прописываем свой пароль на WiFi:

И последний штрих — отключаем WPS:

Настройка роутера Rotek RX-22200 завершена. Можно подключать клиентские устройства и проверять работу.

Совет: Обязательно перепрошейте маршрутизатор на прошивку 1.21 или более новую версию. На старых версиях ПО зафиксированы проблемы с работой телевидения, в частности рассыпания картинки при нагрузке на устройство.

Настройка TL-WR842ND от компании TP-Link

Этот производитель является наиболее популярным и распространённым в нашей стране. Он выпускает практически весь ассортимент сетевого оборудования, в том числе и роутеры, которые предлагает своим клиентам Ростелеком. Чтобы настроить роутер на работу с провайдером, необходимо зайти в его панель управления. Для этого нужно подключить роутер к компьютеру и включить в сеть. Далее:

1. Запускаем браузер, набираем в адресной строке адрес роутера, который есть в договоре или на самом устройстве.
2. Авторизуемся, то есть вбиваем в соответствующие строки на открывшейся начальной странице панели управления логин и пароль (тоже есть на роутере и в сопроводительной документации к нему).
3. Если пароль не подходит, то делаем жёсткую перезагрузку нажатием кнопки RESET сзади роутера. Параметры вернутся к заводским значениям, и пароль точно подойдёт.
4. После авторизации мы попадаем на главную страницу панели управления.
5. Заходим в раздел (выбираем в колонке слева) Network и выбираем пункт IPTV.
6. На этой странице правим параметры – включаем IGMP Proxy (перевести в состояние Enable).
7. В строке Mode выбираем режим Bridge.
8. IPTV Port — выставляем номер того порта, через который будет подключение к приставке (обычно их четыре).
9. После этого жмём Save и закрываем браузер. Роутер желательно перезагрузить.

Если вам роутер больше для цифрового телевидения не понадобится, то лучше сделать жёсткий сброс параметров ещё раз либо поменять настройки на изначальные вручную. Другие модели производителя имеют идентичный интерфейс, так что настройка будет такой же. Разница может быть только в русификации и некоторых названиях разделов.

Настройка соединения (вариант DHCP)

Если провайдер – раздает Интернет в режиме DHCP, соединение в роутере настраивают под «динамический адрес» (DHCP). В графическом интерфейсе, перейдите к вкладке «Setup» -> «Internet Setup»:

Вкладка настройки соединения

Здесь, нужно нажать «Manual Internet…», чтобы установить настройки вручную:

Пример настройки «под DHCP»

В завершение настройки, нажимается кнопка «Save Settings». Поля «DNS» можно не заполнять, роутер получит значения от провайдера. После сохранения настроек (через 20 секунд) – соединение будет автоматически создано, в чем можно убедиться на вкладке «Status».
Однако, если соединение – не появилось, причина может быть только одна: провайдер проверяет аппаратный адрес (MAC-адрес). Подменить аппаратный адрес порта WAN – можно, нажав кнопку «Clone MAC Address». Значение аппаратного адреса – будет скопировано с карты компьютера.
После «клонирования», необходимо снова нажать «Save Settings». Соединение должно появиться.

Настройка IPTV на TP-Link через VLAN ID на TP-Link для Ростелеком

Настройка IPTV для Ростелеком на TP-Link производится через указание индивидуального идентификатора пользователя — VLAN ID. Его своим абонентам выдает провайдер, поэтому ваш номер нужно будет уточнить в техподдержке или посмотреть в договоре на оказание услуг.

На старом роутере необходимо так же активировать «IGMP Proxy» и далее в меню режима выбрать «802.1Q Tag VLAN»

Страница обновится и появится много новых настроек IPTV. Нам нужно оставить все по умолчанию, и исправить только несколько пунктов:

• Отключить «VLAN TAG для Интернет»
• В поле «Идентификатор VLAN для услуги IPTV» прописываем то значение, которое предоставил провайдер Ростелеком (VLAN ID)
• Ставим напротив того разъема, куда подключили приставку, «Режим работы порта LAN» на «IPTV»

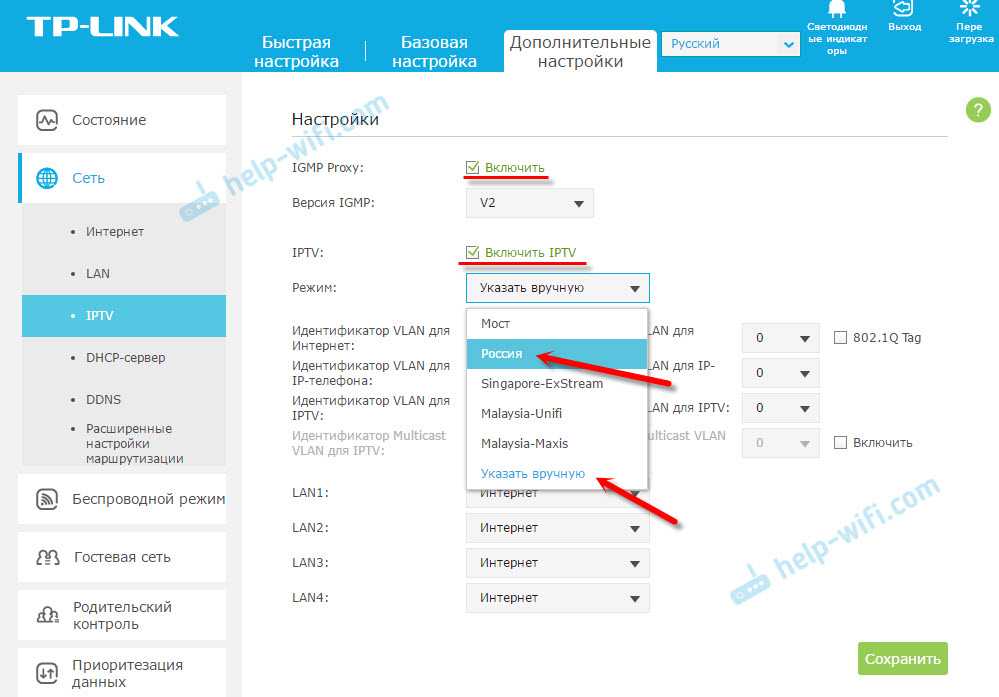

В новой панели управления:

1. Ставим галочку напротив «Включить IPTV» и «IGMP Proxy»
2. В режиме выбираем «Указать вручную»
3. Прописываем идентификатор VLAN для IPTV
4. Назначаем порт LAN для работы с IPTV приставкой

Не помогло

Что такое и зачем нужен VLAN ID в сетях Ростелекома

VLAN ID – это специальная метка, которая позволяет создавать виртуальные локальные сети без каких-либо ограничений. Работа технологии основана на точеной адресации пакетов внутри одной или нескольких обычных локальных сетей.

Идентификатор VLAN наиболее часто используется для определения портов при отправке широковещательных пакетов, к примеру, для возможности использования услуг IPTV или цифровой телефонии от Ростелекома. Технология позволяет указать какие порты или интерфейсы нужно использовать для передачи данных.

Поддержка тегов позволяет администраторам развертывать сети на основе ProxySG (прокси сервер для поддержки работы крупных предприятий). Это позволяет перенаправлять трафик без риска потери информации.

Почему нужно включить VLAN

VLAN, тегирующий трафик, специально предназначен для структур, где прокси сервер настроен для развертывания сетей с идентификаторами. Такой вариант часто используется для объединения компьютеров, присоединенных к разным свитчам, в общую локальную сеть.

Без активации VLAN на всех устройствах, передающаяся информация попросту не будет видна, так как она зашифрована для определенного идентификатора.

К примеру, для того чтобы активировать услуги IPTV от Ростелекома нужно указать Multicast VLAN, тегирующий трафик для цифрового телевидения. Такая же ситуация складывается и с телефонией провайдера. Настройки же интернета обычно работают со стандартными значения идентификатора.

Как настроить IPTV на роутере через Wi-Fi – все популярные модели

Достоинства технологии

Основным преимуществом технологии является возможность создания групп, изолированных друг от друга, внутри сети. Также существует и поддержка инструкций для выделения виртуальных сетей на основе устройств, подключенных к различным свитчам.

Технология адресной передачи данных имеет высокую степень безопасности. Широковещательный трафик образует пакеты, передающие только между устройствами, принадлежащими к одному VLAN ID.

Также весомым аргументом за использование технологии становится то, что для создания виртуальных сетей не нужна покупка дополнительного оборудования.

Вариант 1. IPTV на роутере TP-Link (без указания VLAN ID).

Такой способ настроить IPTV на TP-Link подходит для подавляющего большинства провайдеров, предоставляющих интерактивное цифровое телевидение — Билайн, Дом.ру, ТТК и большинство филиалов Ростелеком.

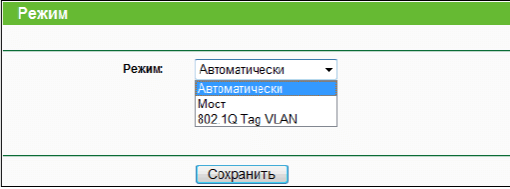

Если вверху окна есть поле выбора режима, то нужно выбрать режим «Мост»:

В некоторых моделях маршрутизаторов выбора режима нет и есть просто поле «Порт IPTV STB»:

Здесь есть возможность выбора одного или двух портов для подключения ТВ-приставки. Нажимаем кнопку Сохранить. Далее, можно подключать приставку в выбранный порт и проверять работу приставки.

Примечание: В некоторых прошивках роутеров TP-Link есть параметр «IGMP Proxy» — его желательно поставить в значение «Включить (Enable)».

Как узнать VLAN ID для интернета от Ростелекома

Узнать VLAN идентификатор для любой услуги можно у специалиста при ее подключении или во время установки оборудования, после чего желательно записать его в надежное место.

Если же настройку сетевых устройств вы будете выполнять лично, рекомендуем выяснять этот параметр при заключении контракта и получении модема/роутера (в случае, если вы покупаете их или берете в аренду у Ростелекома).

Информацией о VLAN для интернета от Ростелеком обладает лишь техническая поддержка региона или города, поэтому узнать ID при помощи телефона горячей линии не удастся. Для этого понадобится составить заявку, после чего оператор отправит запрос в техническую поддержку. Также можно выяснить номер тех. поддержки вашего города или района и лично обратится за информацией. Самый быстрый вариант – спросить ID у соседей по дому, использующий услуги Ростелекома.

Использование VLAN адресации пакетов позволит создать виртуальную сеть независимо от того, к какому коммутатору подключены клиенты. Технология позволяет поддерживать работу таких услуг как интернет, IP телевидение и телефония от Ростелекома. Узнать нужный ID можно только в технической поддержке вашего региона.

Какой интернет подключить для телевизора со Smart TV, и какой роутер купить?

Внимание! В связи с последними изменениями в законодательстве, юридическая информация в данной статьей могла устареть!

Наш юрист может бесплатно Вас проконсультировать — напишите вопрос в форме ниже:

Вариант 1. IPTV на роутере TP-Link (без указания VLAN ID).

Такой способ настроить IPTV на TP-Link подходит для подавляющего большинства провайдеров, предоставляющих интерактивное цифровое телевидение — Билайн, Дом.ру, ТТК и большинство филиалов Ростелеком.

Если вверху окна есть поле выбора режима, то нужно выбрать режим «Мост»:

В некоторых моделях маршрутизаторов выбора режима нет и есть просто поле «Порт IPTV STB»:

Здесь есть возможность выбора одного или двух портов для подключения ТВ-приставки. Нажимаем кнопку Сохранить. Далее, можно подключать приставку в выбранный порт и проверять работу приставки.

Примечание: В некоторых прошивках роутеров TP-Link есть параметр «IGMP Proxy» — его желательно поставить в значение «Включить (Enable)».

Можно ли смотреть Цифровое телевидение на телевизорах Смарт-ТВ (Smart TV).

Сейчас, с развитием и ростом популярности Смарт-ТВ телевизоров, стали появляться виджеты, позволяющие загружать плейлист и воспроизводить видео с него. Сложности возникают в том, что пользователи Смарт ТВ хотят и в Интернете с телевизора странички просматривать и Цифровое ТВ Ростелеком смотреть. А это аппаратно сложно осуществимо. Дело тут в том, что для работы ТВ приставки Ростелеком на роутер один из LAN-портов отделяется от общей группы и делается прозрачным мостом в сеть провайдера, из которой приставка ловит IP-адрес, подцепляет прошивку и плейлист каналов. Вот и приходится кабель втыкать то в один порт роутера, то в другой. Помочь в некоторых случаях может опция роутера UDP-to-HTTP Proxy, но не всегда, к сожалению.

Какие роутеры поддерживают IPTV?

Интерактивное цифровое ТВ имеет особенность. Она заключается в том, что система весь приемлемый контент содержит в хост-сети, пока клиент не затребует его. Это очищает зону пропускания, одновременно убирая привязанность к объему канала и определяя, какая информация доступна клиенту. Израсходованное на буферирование время экономится, что обусловлено установкой IPTV.

Мультимедийный видеоконтент не грузится, а транслируется в потоковом порядке. Это говорит о том, что содержимое передвигается по каналу группами (мультикастами), потому человек имеет возможность смотреть киноматериал до окончания всей загрузки.

Мультикаст – это одна сетевая программа, которая доступна к просмотру неограниченному количеству абонентов одновременно. Указанную разновидность трансляции применяют в потоковом видеоконтенте и в IPTV.

Потоковый софт доступен к просмотру на ТВ-панелях, Smart TV, домашних компьютерах или широкоформатных мониторах. Инновационные разработки способны переносить IP-изображения через WAN и мобильные модули.

Для приема интерактивного телевещания дома желательно иметь роутер с настройкой IPTV и поддержанием multicast или IP-TV плеер.

В большинстве маршрутизаторов по умолчанию отключена функция «Мультикаст», а на трафик IPTV установлена блокировка. Потому веб-пользователей интересует, как настроить на роутере IPTV. Часто дополнительная регулировка не нужна, потому что данный функционал присоединяется после обновления ПО автоматически. Перечень производителей приставок, поддерживающих режим IP-TV:

1. Zyxel;
2. TP-Link;
3. Asus;
4. NetGear;
5. D-Link.

Настройка управляемого коммутатора, DIR-100

Настройки другого оборудования для услуг IP-TV представлены здесь.

Инструкция изменена 15.07.2010г. в соответствии с оптимизацией
сети передачи данных. Инструкция уточнена 22.07.2010г., 03.08.2010г,
27.08.2010г.

Установите IP-адрес сетевой платы компьютера — 192.168.0.2 (маска подсети 255.255.255.0)

Доступ к управлению устройством осуществляется по адресу 192.168.0.1 посредством web-браузера,

например, программы «Internet Explorer».

Требуется сменить прошивку устройства на «VLAN Switch» (выбрать в меню Maintenance => Firmware Upgrade).

Для перепрошивки устройства на другую версию, выберите в меню System => Firmware Upgrade.

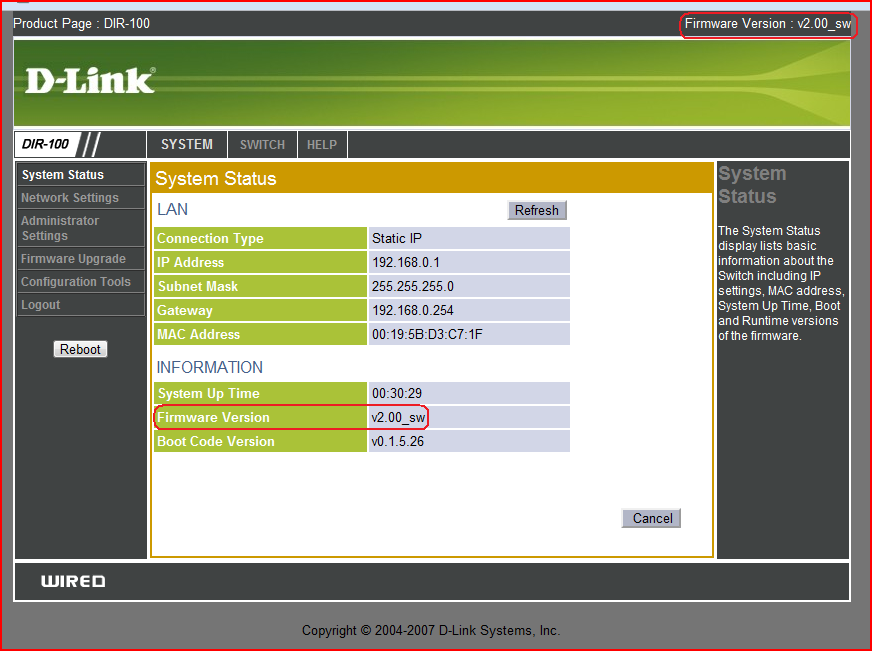

Версию прошивки можно проверить в меню устройства (для этого выбрать в меню System => System Status).

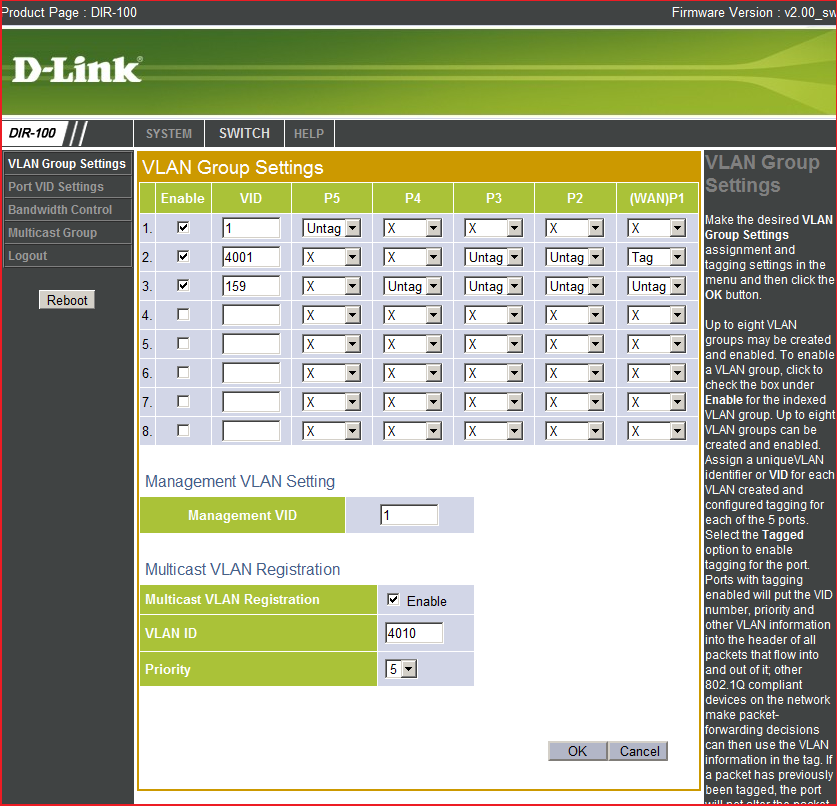

После прошивки выбираем Switch => VLAN Group Settings

Необходимо прописать 3 идентификатора VLAN:

• 1 — для подключения компьютера для управления коммутатором (должна совпадать с Management VID, выбираем
  произвольное число в диапазоне от 1 до 4094, не совпадающее с другими
  используемыми номерами VLAN. Во избежание потери доступа к управлению
  устройством компьютер должен быть подключен  к тому порту, где прописана
  управляющая VLAN).
• 4001 — для загрузки пользовательского интерфейса STB и работы
  интерактивных сервисов (Номер приведен для примера. Действительный номер
  VLAN предоставляется провайдером, и зависит от адреса подключения. Для
  проверки номера VLAN воспользуйтесь таблицей соответствия).
• 159 — для подключения компьютера для работы в сети Интернет и
  подключения к ТВ каналам (выбираем произвольное число в диапазоне от 1
  до 4094, не совпадающее с другими используемыми номерами VLAN).

VLAN для загрузки пользовательского интерфейса STB и работы интерактивных сервисов

отмечается на порту WAN как тегированая (Tag),

для подключения компьютера для работы в сети Интернет и подключения к ТВ каналам — как нетегированная (Untag).

Порты коммутатора, на которых будет доступна каждая VLAN, помечаются как Untag.

Далее необходимо включить Multicast VLAN Registration и указать VLAN ID, руководствуясь для проверки номера Multicast VLAN таблицей соответствия.

Таким образом, для подключения STB мы выбрали второй и третий порты коммутатора

для работы в Интернете на компьютере — четвертый, для управления коммутатором с компьютера — пятый.

Внимание! На порту, к которому подключаем декодер, должны быть прописаны

и VLAN для загрузки пользовательского интерфейса STB и работы интерактивных сервисов,

и VLAN для подключения компьютера для работы в сети Интернет и подключения к ТВ каналам!

После нажатия на кнопку ОК необходимо соответственно скоммутировать порты.

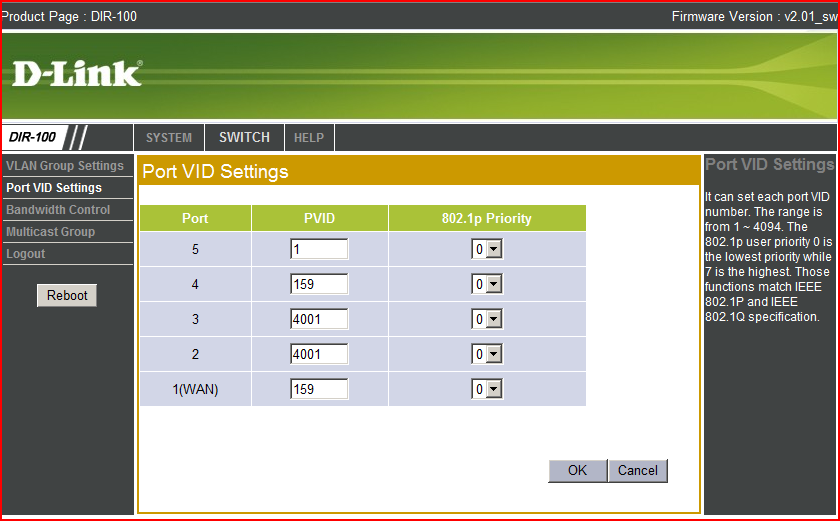

Открываем страницу Switch => Port VID Settings.

Здесь выставляем идентификаторы VLAN согласно прописанным ранее значениям.

Идентификатор VLAN на порту WAN должен совпадать с идентификатором VLAN для сети Интернет.

После нажатия на кнопку ОК необходимо сделать еще одну настройку.

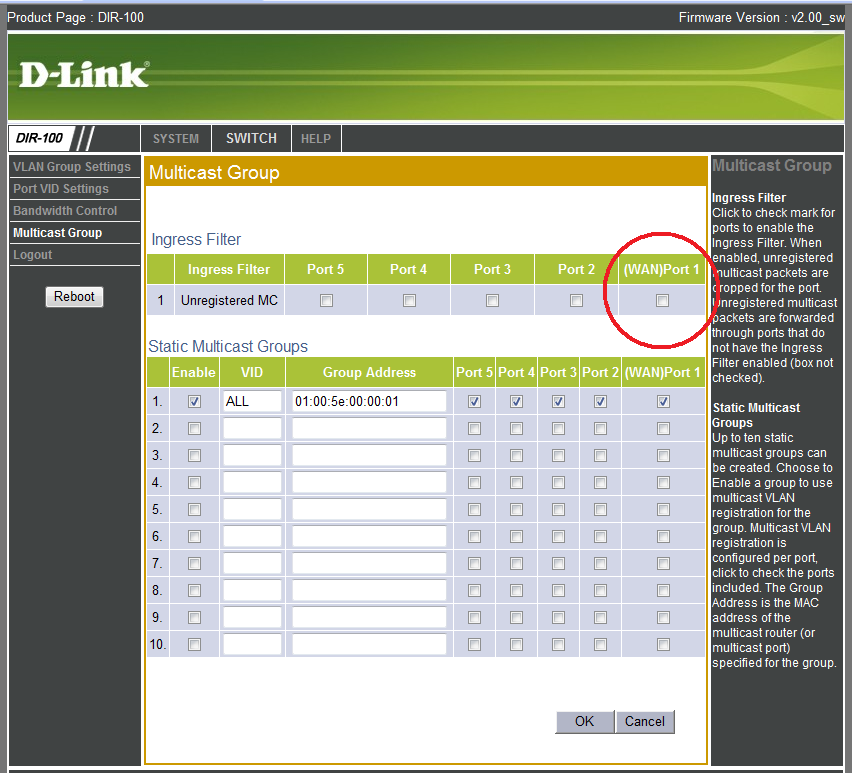

Открываем страницу Switch => Multicast Group
и убираем флажок в таблице Ingress Filter в строке Unregistered MC в столбце (WAN)Port1 и нажимаем на кнопку ОК.

После нажатия на кнопку Reboot настройка коммутатора будет закончена.

Номера VLAN и Multicast VLAN для подключения к IP-TV

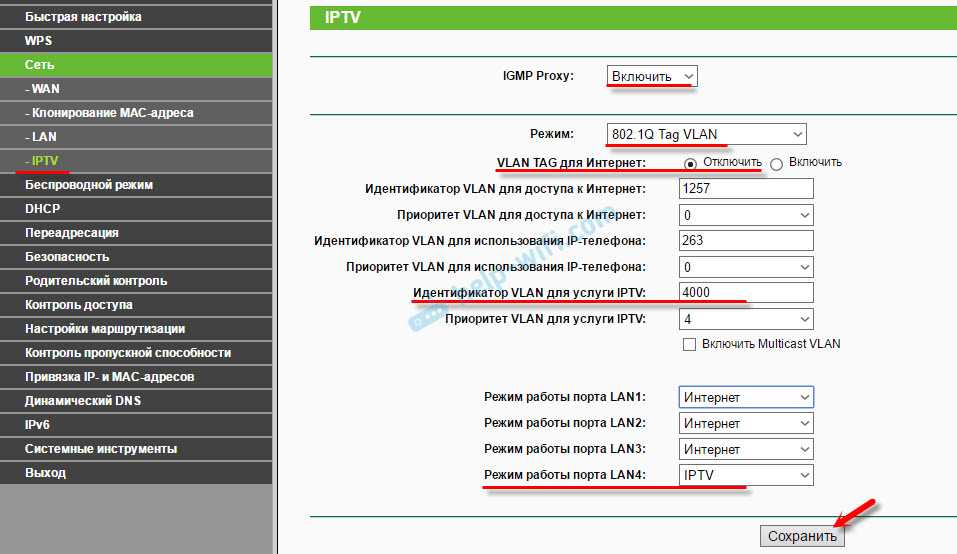

IPTV (802.1Q Tag VLAN) с VLAN ID на TP-Link (Ростелеком)

Прописывать в настройках VLAN >(не всегда) , и еще пары провайдеров.

Перед настройкой вам нужно узнать значение VLAN ID. Его можно узнать у поддержки провайдера.

• IGMP Proxy – «Включить».
• В настройках маршрутизатора выберите пункт «802.1Q Tag VLAN».
• VLAN TAG для Интернет – ставим «Отключить»
• Идентификатор VLAN для услуги IPTV – прописываем значение, которое выдал провайдер.
• Задаем порт для IPTV.
• Сохраняем настройки.

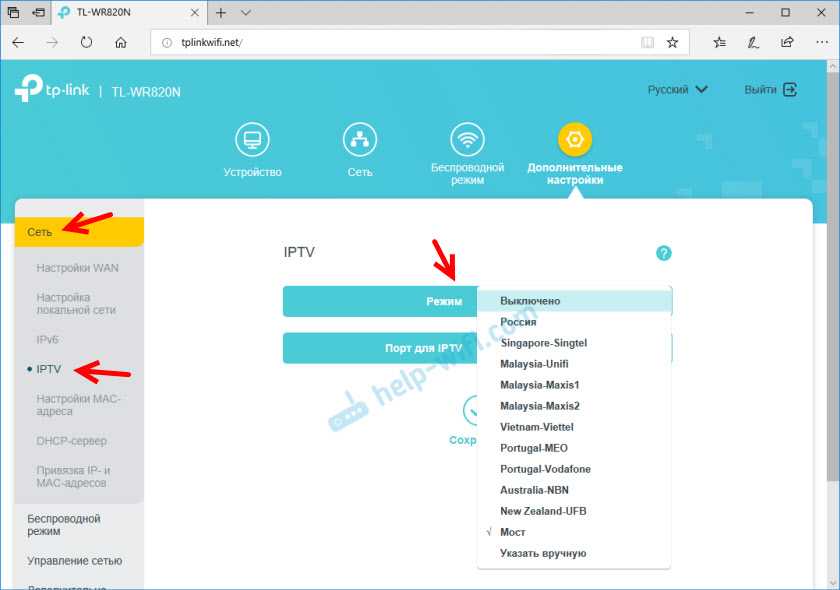

И если у вас новая панель управления:

У TP-Link появилась еще одна панель управления (например, на TP-Link TL-WR820N) и там настройки IPTV выглядят немного по-другому. Находятся они в разделе «Сеть» – «IPTV». Для начала нужно выбрать страну, или режим работы («Мост» или «Указать вручную») . И указать необходимые параметры VLAN, или просто выбрать LAN-порт (или несколько) , которые будут использоваться для IPTV (для подключения приставки) .

Попробуйте выбрать настройки для «Россиия». Если не заработает, то попробуйте выбрать «Указать вручную», и задайте параметры, которые можно узнать у провайдера.

IPTV – это новая система, посредством которой телевидение доставляется в дома без классической кабельной оптики или спутниковых средств, а по IP-сети – той же сети, которую люди используют для сёрфинга в интернете и обмена электронной почтой. Такая технология позволяет использовать существующее интернет-соединение для передачи гораздо большего, чем просто телевидение.

Но чтобы телевидение в вашем доме работало, оборудованию потребуется небольшая IPTV-настройка, которую вы легко сможете провести самостоятельно. В этой статье мы расскажем, как настроить IPTV на роутерах от самых популярных производителей, какие модели устройств можно использовать и что нужно сделать, чтобы интерактивное телевидение можно было смотреть на компьютере без соединительных кабелей.

RT-G32 от Asus

Роутеры этого производителя настраиваются примерно по той же схеме – в параметрах включаем передачу данных мультикаст на определённом канале и сохраняем настройки.

1. Открываем браузер (роутер должен быть подключён к компьютеру и в сеть), вбиваем в адресную строку адрес роутера, который есть в договоре или на самом устройстве.
2. Авторизуемся, то есть вбиваем в соответствующие строки на открывшейся начальной странице панели управления логин и пароль (тоже есть на роутере и в сопроводительной документации к нему).
3. Если пароль не подходит, то делаем жёсткую перезагрузку нажатием кнопки RESET сзади роутера. Параметры вернутся к заводским значениям, и пароль точно подойдёт.
4. После авторизации мы попадаем на главную страницу панели управления.
5. Здесь в меню слева ищем раздел LAN.
6. Далее заходим в Routing.
7. Ищем параметр multicast routing и переводим его в значение Enable.
8. Нажимаем на кнопку Done и закрываем браузер. Роутер перезагружаем.

Собственно, всё, на самом деле, всё просто, но для некоторых пользователей в первый раз это может показаться слишком мудрёной процедурой. Главная задача при настройке — это включить multicast, то есть передачу телевизионного сигнала, поскольку по умолчанию роутеры настроены на передачу обычных цифровых данных.

Определение основных понятий

Перед тем, как начать настраивать VLAN на маршрутизаторе DIR 100, необходимо понять основные понятия, связанные с этой технологией.

• VLAN (Virtual Local Area Network) — виртуальная локальная сеть. VLAN позволяет разделить одну физическую сеть на несколько логически отделенных сегментов. Каждый сегмент VLAN может иметь свои правила доступа и настройки безопасности.
• Тегирование (Tagging) — метод, который используется для разделения трафика между разными VLAN. Каждый пакет данных в VLAN тегируется определенным идентификатором VLAN для правильной маршрутизации.
• Untagged порт — порт, который не имеет тега VLAN и находится внутри определенной VLAN. Этот порт используется для подключения устройств, которые принадлежат этой VLAN.
• Tagged порт — порт, который имеет тег VLAN и может передавать и принимать пакеты данных от других VLAN. Этот порт используется для подключения к другим устройствам или коммутаторам, которые поддерживают VLAN.
• Trunk порт — порт, который используется для передачи трафика от нескольких VLAN. Trunk порт может передавать и принимать тегированные пакеты данных и играет важную роль в связи между коммутаторами или маршрутизаторами, поддерживающими VLAN.
• PVID (Port VLAN ID) — идентификатор VLAN для непомеченных пакетов данных на порту. PVID может быть настроен для каждого порта, чтобы определить, к какой VLAN принадлежит непомеченный трафик.
• VLAN Membership — набор портов, принадлежащих к определенной VLAN. Конфигурация VLAN Membership определяет, какие порты входят в определенную VLAN.

Понимание этих основных понятий позволит вам успешно настроить VLAN на маршрутизаторе DIR 100 и эффективно использовать эту технологию для управления вашей локальной сетью.
