Телефонный кабель 4 жилы или 2 жилы

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции. Снятие изоляции при помощи стриппера
2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее. Производите обрезку
3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже. Рис. 8. А – правильный обжим, В – неправильный
4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска. Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Ошибки, допущенные при обжатии

В числе распространённых причин, из-за которых кабель не будет правильно функцировать — неправильная обработка (обрезка и зачистка), расположение и фиксация внутри коннектора. Своевременно обнаружить и устранить неисправности поможет тестер.

Рекомендуется производить обжим, руководствуясь цветной схемой. Она постоянно должна быть у мастера перед глазами. Не стоит пренебрегать правилами разделки/фиксации кабеля и не экономить, приобретая некачественный инструмент. Все принадлежности должны быть наивысшего качества.

Специалисты не советуют использовать 4-жильный кабель, если в роли компании-провайдера выступает мобильный оператор (например, Билайн). Также не стоит экономить на кабеле, подключая одновременно интернет, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую большую часть населения (например, Ростелеком). Сэкономив на кабеле, домашние только усложнят себе жизнь.

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими

Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки

Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;

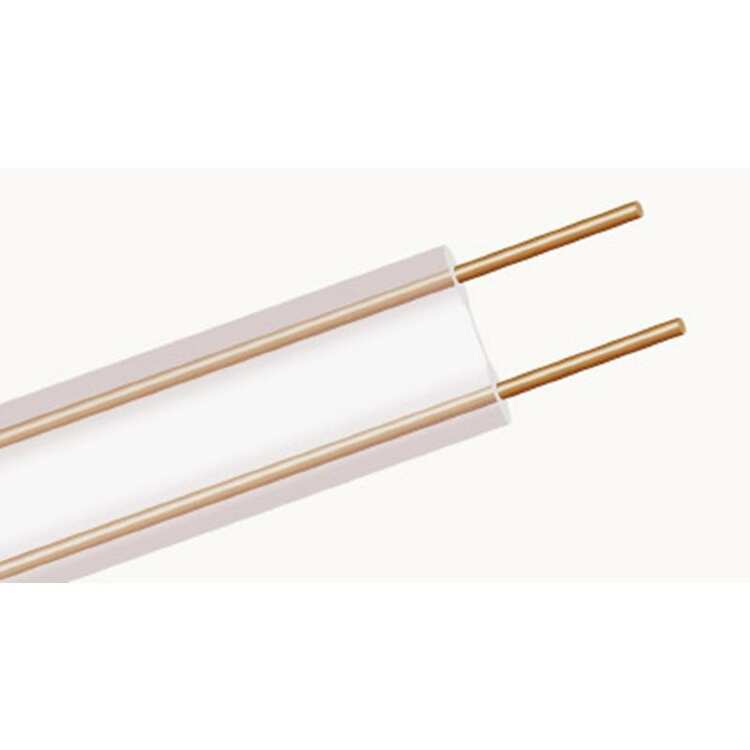

• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с  её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С  его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент.  Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты). • Зачистной инструмент (строительный либо канцелярский нож). • Коннекторы RJ-11/12/25. • Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут. • В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор

Важно, чтобы с лицевой стороны жилы дошли до конца каналов. • Вставьте коннектор в кримпер и зажмите его. Все — обжимка телефонного кабеля выполнена

Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку. • Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора. • Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты. • Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут

Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь. является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации

Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам

является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток. Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11. Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Не менее востребованы и модели, имеющие совмещенный разъем РТШК-4 и RJ-11. Установка переходник позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

При подключении факсов, модемов, компьютерных систем и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуются лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

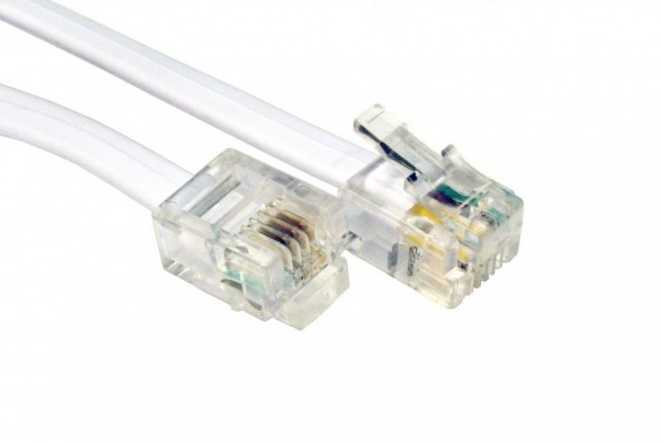

Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

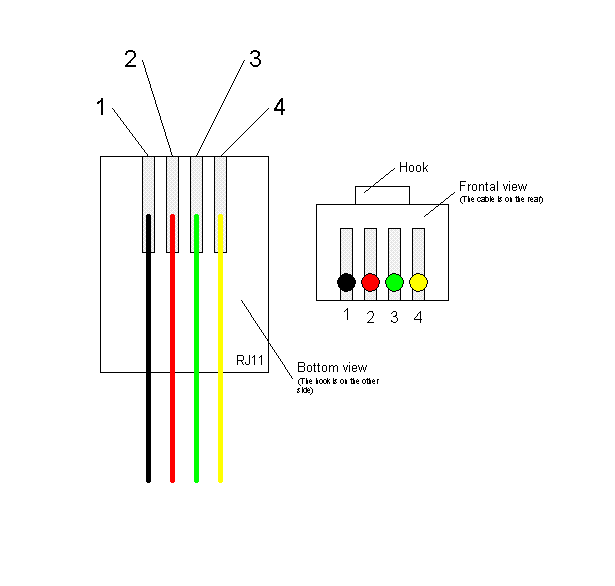

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Как соединить 4 жильный и 8 жильный интернет-кабель

Соединение двух разнотипных проводов пройдёт успешно, если под рукой у мастера есть специальное оборудование. Наиболее удобным и простым считается стыковка проводов посредством проходного соединителя и обычного канцелярского ножа.

Сначала мастер, вооружившись ножиком, заклёпывает кабель из 8 жил, а затем, с противоположной стороны, монтирует 4-жильный кабель

При этом важно следить, чтобы цвета проводников, с помощью которого оба патч-корда соединены, соответствовали по цвету и маркировочной букве

Важно! 4-жильный провод имеет одну особенность. Если одна пара проводников маркирована оранжевым, то другая — либо зелёным, либо другим цветом

Например, если вместо зелёного использован синий маркер, подключение 8-жильного кабеля следует производить через пару, отмеченную зелёным маркером.
Проходной соединитель для 8-жильного и 4-жильного кабеля

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога

Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности

При установке телефонной розетки можно применить один из двух способов монтажа:

• открытый – предполагает установку накладным способом;
• закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

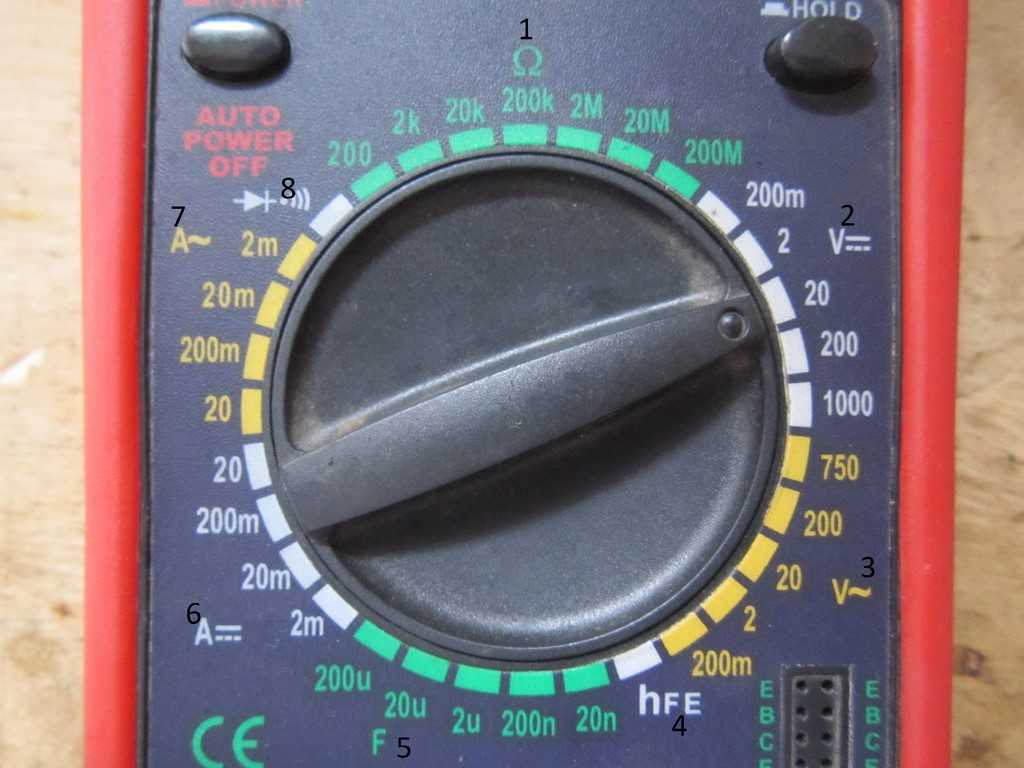

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

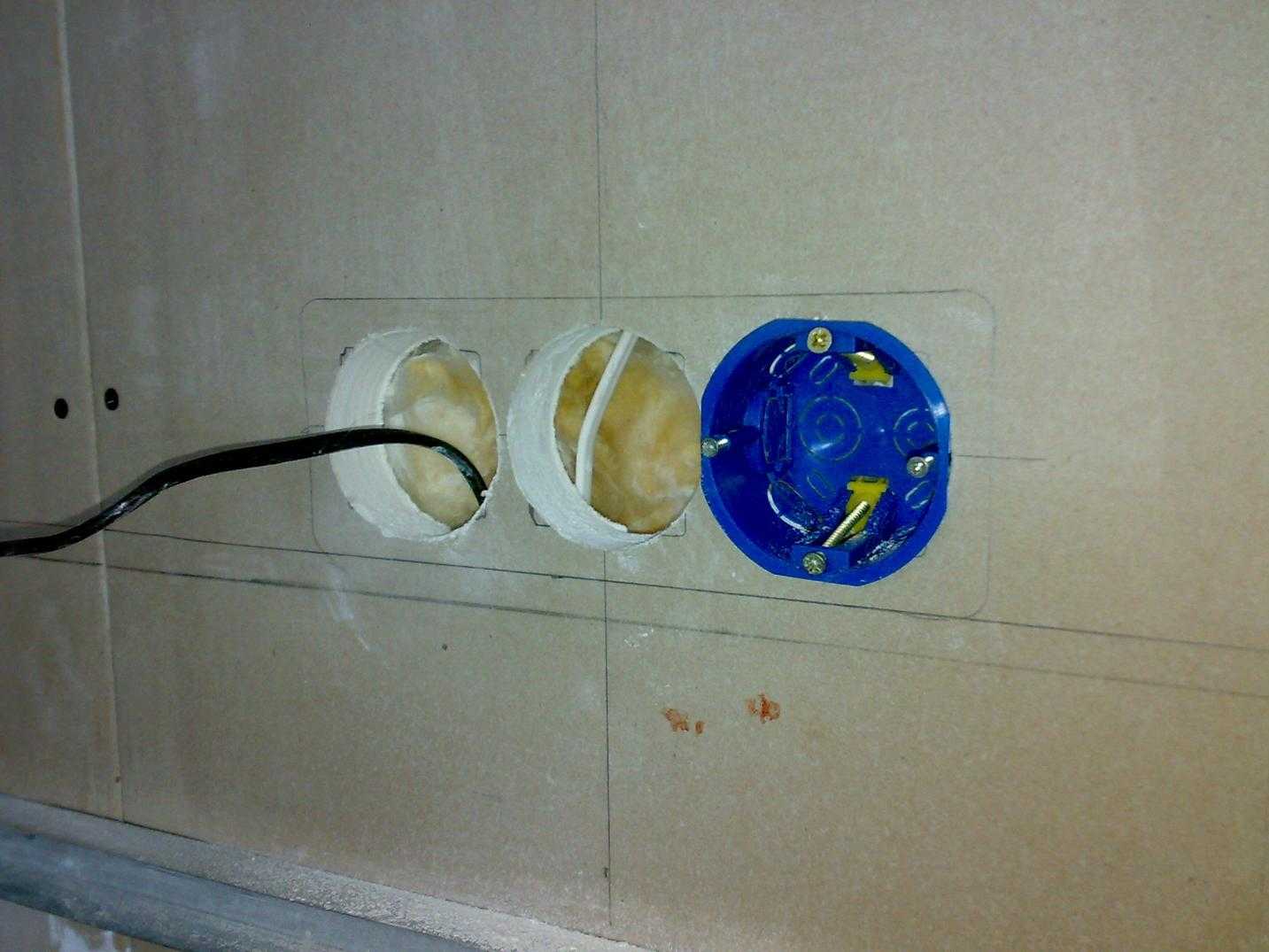

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения

Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

• 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
• 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

• при самостоятельном изготовлении коммутационного шнура необходимой длины,
• при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

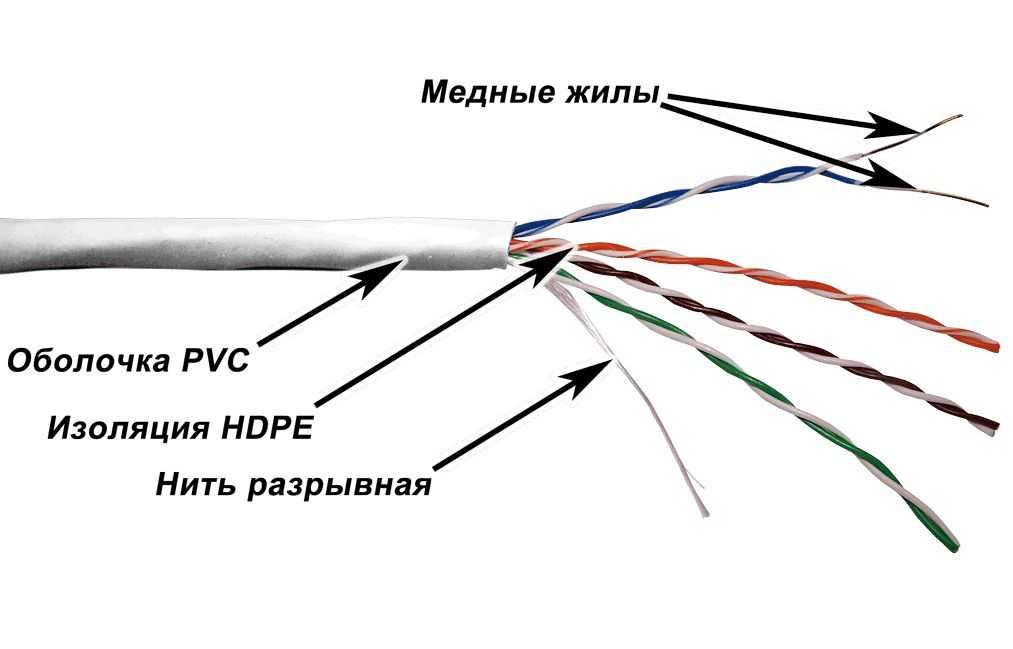

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

• Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
• Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
• Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
• Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
• Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
• Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
• Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
• Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
• Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
• Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
• Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
  • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
  • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Стандарты розеток и штекеров

Для упрощения процесса подключения коммуникационного оборудования создан единый стандарт, который описывает схемы коммутации и унифицирует используемые разъемы:

• RJ 11, RJ 14, RJ 25 – стандарты розеток и штекеров, которые используются для соединения проводных и радиотелефонов к линии связи
• RJ 45 – стандарт для коммутации локальных сетей и подключение к Интернету.

Хочется отметить, что в большинстве своем, и пользователи и даже поставщики этой продукции, путают название стандарта с самим разъемом.

Название разъема, которое определяет его характеристики, имеет буквенно-цифровое обозначение XPYC, где:

• X – количество посадочных мест
• Y — количество контактов

Телефонные розетки и штекеры (кроме разъемов трубка-телефон) имеют 6 посадочных мест, а количество контактов зависит от оконечного оборудования и, соответственно, кабеля. То есть, нельзя купить разъем RJ 11 или RJ 14. Телефонный разъем может быть 6P2C, 6P4C, 6P6C и все они описываются приведенными стандартами и имеют одинаковые физические размеры.

Стандарт RJ 9 описывает соединение «трубка-аппарат». Разъем маркируется 4P4C.

Стандарт RJ 45 описывает разъем 8P8C, который используется в розетках и штекерах для сетевого кабеля.

В данной статье мы рассмотрим схему обжима только телефонного кабеля.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Схемы обжима витой пары

Общепринятые схемы обжима проводников

Для подключения к интернет по 4 проводам схема обжима, приведенная выше, не совсем подходит. Для обжима 4-жильной витой пары используют проводники, соответствующие цифрам «1», «2», «3» и «6».

Существует две стандартные схемы обжима — прямая и перекрёстная. Обжим прямого типа «роутер-роутер» производят в соответствии со схемой «А». По мнению экспертов, в этом случае можно задействовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба стандарта.

Обжим типа «компьютер-компьютер» выполняется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буквой «В»). Обжим типа «роутер-компьютер» принято осуществлять согласно схеме «А».
