Sagemcom fast 2804 v7

Мобильные модемы «Ростелекома»

Если вы ищете не роутер, а мобильный модем, то выбрать тоже есть из чего. «Ростелеком» перепробовал много разных устройств, чтобы найти компромисс между ценой модемов и их качеством, и сегодня предлагает пользователям несколько достаточно привлекательных вариантов.

При покупке мобильного модема стоит обратить внимание на следующее:

• скорость и стабильность модема сильно зависят от места использования: в зависимости от доступности вышек связи скорость может очень сильно меняться;
• максимальная скорость доступа с мобильного модема ограничена: в любом случае она будет меньше, чем при подключении через домашний роутер;
• тарифы для мобильных модемов обойдутся вам существенно дороже.

Мобильный модем Rostelecom W 130

Хороший модем, способный развивать скорость до 21 мегабайта в секунду. Такой показатель является весьма неплохим для USB-модемов, работающих в сетях 3G и 3G+. Кроме того, этот модем имеет следующие преимущества:

• настройка на русском языке: настроить устройство в целом нетрудно, а благодаря русскому интерфейсу это совсем просто;
• надёжное программное обеспечение: прошивка устройства заложена во внутреннюю память и защищена от случайного удаления;
• слот для карты памяти: при необходимости вы можете установить в модем карту памяти.

То есть это вполне надёжный модем с хорошей скоростью.

  Обзор Mi A3 — нового смартфона Xiaomi с чистой версией Android

Модем W 130 способен развивать большую скорость при передаче данных

Мобильный модем One Touch X300 E Rostelecom

Этот «свисток» мало отличается от аналогов, за исключением скорости: его максимальная скорость ограничена значением 14,4 мегабайта в секунду. При этом по стабильности, безопасности и прочим параметрам он не уступает остальным модемам компании. Это неплохое решение для подключения по дешёвому тарифу.

Модем One Touch X300 E Rostelecom не может работать быстрее 14,4 мб/с

Мобильный модем One Touch X500 E Rostelecom

Более современная версия модема One Touch, способная работать с большей скоростью — до 21 мегабайта в секунду. Этот качественный модем обеспечивает быстрое и стабильное соединение, но с одним недостатком: он довольно сильно нагревается при работе. В теории он способен выдержать эту температуру, но на практике может выйти из строя в течение полугода. Впрочем, «Ростелеком» предоставляет гарантию, так что сильно опасаться этого не стоит.

Модем One Touch X500 E Rostelecom сильно нагревается во время работы

Подключение к Wi-Fi

Рассматриваемая модель роутера для доступа к интернету подразумевает под собой возможность выполнения беспроводного подключения. Для изменения следует выполнить последовательные действия в настройке WLAN:

1. После выбора «Основного» параметра при включении связи без проводов следует поставить галочку.
2. Производиться смена SSID на имя от пользователя, которое сохраняется соответствующей кнопкой на экране.
3. Выбрать раздел «Безопасность», где отключается WPS. Оно при эксплуатации оборудования может позволить злоумышленникам взломать сеть.
4. Классически установленный пароль следует изменить на собственный и сохранить данные.

Указанные выше действия позволят совершенно любому пользователю произвести настройку недавно приобретенного оборудования для интернет-доступа собственными силами без привлечения мастера.

Включение беспроводной сети

Настраивать Wi-Fi сеть – мы будем, используя «дополнительные настройки». Вкладка «Basic» из меню «Wireless» позволяет настроить все необходимое:

Настройка беспроводной сети

Поясним значения параметров. «Enable Wireless» включает передатчик, а «Hide Access Point» позволит работать на скрытом имени.

Поле SSID содержит имя сети (установите требуемое). Страну (Country) лучше установить «RU». После выполнения настроек, нажимается кнопка «Apply/Save». Беспроводная сеть – появится автоматически.

Заметим, что универсальный роутер F st 2804 обладает серьезными возможностями. Например, устройство самостоятельно выбирает наименее зашумленный канал (в диапазоне 2,4 ГГц). Режим автоматического выбора – можно отключить. Предусмотрена и регулировка мощности передатчика. Все эти параметры находятся на вкладке «Advanced», но пользователю не рекомендуется их менять при отсутствии должной квалификации.

На вкладке «Security» находятся параметры шифрования. Настройку защиты сети – мы не рассматриваем.

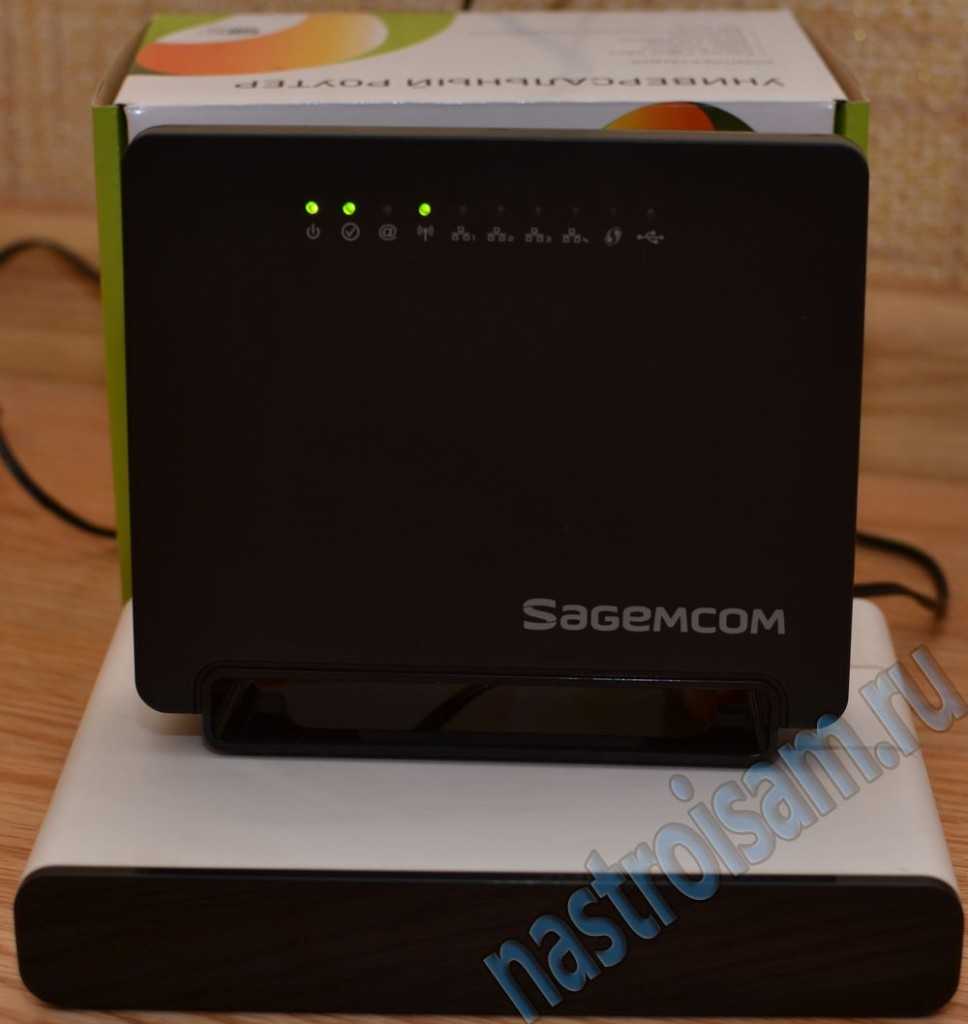

Универсальный роутер Ростелеком — Sagemcom f@st 2804 v5, v7 и v7 rev.1

Самый распространенный роутер Ростелеком. Встречается в подавляющем большинстве филиалов оператора и навряд ли есть МРФ, ни в один филиал которого не поставлялся бы Sagemcom f@st 2804. Устройство воистину очень универсальное — может работать как по ADSL, так и по FTTB (оптика в дом). Есть даже резервирование канала по 3G, которое вобщем то работает то нет. По качеству работы к устройству приреканий нет — DSL-линию держит размеренно, Wi-Fi — «вай-фаит» нормально, в границах квартиры мощности внутренней антенны хватает. Блок питания импульсный, при скачках питания опции сбрасываются очень изредка.
Sagemcom f@st 2804 v7 и Sagemcom f@st 2804 v7 rev.1 кстати совсем различные устройства, невзирая на фактически однообразное заглавие. Sagemcom f@st 2804 v7 rev.1 это освеженная версия Sagemcom 1704. Соответственно прошивки от v7 rev.1 к обычному v7 не подходят.
Айпишник устройства по дефлоту — 192.168.1.1, адресок веб-интерфейса http://192.168.1.1. Логин admin, пароль admin. В неких случаях можно получить права суперадмина, введя логин superadmin и пароль Is$uper@dmin.Ссылки:
Как настроить роутер Sagemcom f@st 2804 v7 для работы по ADSL.
Как настроить роутер Sagemcom f@st 2804 v7 для работы по FTTB (оптика до дома).
Проброс портов и DMZ на роутере Sagemcom f@st 2804 v7.
Настройка Wi-Fi на роутере Sagemcom f@st 2804 v7.
Настройка DHCP на роутере Sagemcom f@st 2804 v7.
Настройка принтсервера на Sagemcom f@st 2804 v7.
Подключение USB-флешки к Sagemcom f@st 2804 v7.
Прошивки для Sagemcom f@st 2804 v7.
Аварийное восстановление прошивки и смена MAC-адрес на Sagemcom f@st 2804 v7.

Настройка роутера QDSL-1040WU и QDSL-1040WU-FON для FTTB

IP-адрес устрройства в локальной сети — стандартный 192.168.1.1, URL веб-интерфейса — http://192.168.1.1.

Логин на доступ в веб-интерфейс admin, пароль — admin. Так же, в зависимости от прошивки и конфигурации возможен доступ по логинам user (пароль user) и support (пароль support). Попав в веб-интерфейс, нужно в первую очередь удалить существующие подключения. Для этого идем на вкладку «WAN Service», ставим на существующих там подключениях галку «Remove» и нажимаем кнопку «Remove». После этого, переходим в раздел «Layer2 Interface» => «ETH Interface». Если здесь есть уже сконфигурированный интерфейс — удалите его, поставив «Remove» и нажав кнопку «Remove». Для того, чтобы создать интерфейс второго уровня — нажимаем кнопку «Add»:

В выпадающем списке «Select a ETH port» Вам нужно выбрать LAN-порт, который мы займем под WAN порт для подключения кабеля провайдера. Я, как правило, занимаю для этих целей 1-й порт — eth0. Ставим галку на «VLAN MUX Mode» и нажимаем кнопку «Apply/Save».

Интерфейс второго уровня создан — теперь нужно создать подключение к Интернет: переходим в раздел «WAN Service»:

Нажимаем кнопку Add для создания подключения к Интернет.

Настройка соединения PPPoE.

Для создания подключения к Интернет по протоколу PPPoE, Вам нужно в списке «Select WAN service type» выбрать тип «PPP over Ethernet (PPPoE)»:

Нажимаем кнопку Next.

В поля «PPP Username» и «PPP Password» нужно ввести логин и пароль на доступ с карточки, которую Вам выдали при подключении. Далее, ничего не меняем — только проверяем чтобы стояла галочка «Enable NAT».

Нажимаем кнопку Next.

Здесь следим, чтобы создаваемый интерфейс PPP был в поле слева и нажимаем кнопку Next.

Здесь все то же самое — следим чтобы интерфейс PPP был в поле слева. Нажимаем кнопку Next.

Нажимаем кнопку «Apply/Save» для подтверждения сохранения настроек роутера. Соединение с Интернет по протоколу PPPoE настроено.

Настройка соединения IPoE (Динамический IP-адрес).

Такой тип подключения используется в некоторый филиалах Ростелеком — Урал, Удмуртия и т.д.

Для того, чтобы настроить динамический IP-адрес на QTech QDSL-1040WU и QDSL-1040WU-FON, нужно при создании WAN-сервиса в списке «Select WAN service type» выбрать тип «IP over Ethernet»:

Нажимаем кнопку Next.

Для получения IP-адреса автоматически — в этом окне должна стоять галка «Obtain an IP address automatically».
Нажимаем кнопку Next.

На этом этапе настройки надо поставить галку «Enable NAT».
Нажимаем кнопку Next.

Здесь следим, чтобы создаваемый интерфейс PPP был в поле слева. Нажимаем кнопку Next.

Тут тоже следим чтобы интерфейс PPP был в поле слева. Нажимаем кнопку Next.

Нажимаем кнопку Apply/Save для подтверждения сохранения настроек роутера.

Особенности настройки модем + wi-fi роутер

1. У данного модема ip-адрес 192.168.1.1. Поэтому, если Вы подключаете к Sagemcom 2804
роутер Asus
, NetGear
, Tp-Link
или ZyXEL
(у данных моделей роутеров такой же ip-адрес — 192.168.1.1) — не забудьте поменять адрес одного из устройств на какой-нибудь другой, например 192.168.0.1

2. Есть два варианта настройки:

• модем Sagemcom 2804
  настраивает в режим router (PPPoE подключение к интернету создается на модеме), а на роутере выбираете режим Static IP (Статический IP) или Dinamic IP (DHCP или Динамический IP);
• модем Sagemcom 2804
  настраиваете в режим bridge (моста), а подключение в интернету (PPPoE) создаете на роутере;

3. Если у абонента есть услуга IP-TV, то на модеме Sagemcom 2804
будет отключен DHCP. Поэтому на роутере Вы выбираете тип подключения Static IP (Статический IP) и прописываете ip-адреса вручную.

Настройка Интернет

Открываем браузер, в адресной строке набираем 192.168.1.1. Для входа в настройки используем логин admin, пароль admin.

Удаляем существующие настройки. Для этого в меню Дополнительные настройки > WAN сервис отмечаем в столбце Удалить все строки с интерфейсами и нажимаем кнопку Удалить. В меню Дополнительные настройки > Интерфейс второго уровня -> Интерфейс ATM PVC удаляем строки с настройками аналогично.

Теперь необходимо сконфигурировать новый виртуальный интерфейс для Интернет. Открываем меню Дополнительные настройки -> Интерфейс второго уровня -> Интерфейс ATM PVC и нажимаем кнопку Добавить.

Как обновить прошивку и запустить автоматическую настройку роутера

Маршрутизатор, приобретенный в салоне Ростелеком, имеет в комплекте специальный DVD-диск, необходимый для автоматической настройки устройства. С помощью этого же диска, абоненту предлагается обновить версию прошивки Sagemcom Fast 2804 с v5 до v7. Это необходимо для более стабильной связи с серверами, т.к. даная версия разработана и адаптирована специально под Ростелеком.

После того, как вы вставите диск в привод своего компьютера, Мастер настройки Ростелеком запустится автоматически. С помощью Мастера настройки вы сможете установить все необходимые параметры, не подключаясь к web-интерфейсу роутера. Для этого выберите пункт “Полная настройка” и следуйте инструкции программы.

Если же вы хотите обойтись без Мастера и выполнить все изменения самостоятельно, выберите пункт “Обновление”. Дождитесь пока на маршрутизатор установится прошивка v7, после чего можете закрыть программу.

Как подключить 3G модем к Sagemcom 2804 : 46 комментариев

роутер фаст 2804v3 не видит модем 827f роутер мтс и модем мтс. что б их налоговая замучала блин((((

Здравствуйте, подскажите пожалуйста Роутер 2804 v.5 прошитый прошивкой РСТ от v.7 и 4G модем Huawei e3372h он же мегафон 150-2 (настроенный) APN указан internet , провайдер таттелеком летай. Но интернета нету. В чем проблема не понятно.

Добрый вечер. Есть Sagemcom fast 1744 v 2.2 от Таттелекома и 4G модем HUAWEI 829F от МТС можно их подружить? И как? Может прошивку поменять? Заранее благодарен за помощь!

Анатолий — к сожалению, по этой модели списка совместимых модемов нет. Всё придётся делать наобум — заработает-не заработает.

Универсальный роутер Sagem FAST 2804 в одном их своих воплощений представляет собой ADSL-модем с весьма неплохим функционалом и приятным внешним видом. Фактически данный девайс можно поставить в один ряд с такими моделями как D-Link DSL-2640U/NRU, Acorp W422G и ASUS DSL-N10. Очень полезная особенность — наличие USB-портов — позволяет при необходимости организовать резервный канал используя 3G-модем.

Шаг1 . Удаляем существующее PPP-подключение. Выбираем раздел Дополнительные настройки -> WAN сервис.

В таблице по-умолчанию уже есть одно существующее подключение ставим галочку Удалить и нажимаем кнопку Удалить. Шаг2 . Удаляем существующие настройки WAN-порта. Выбираем раздел Дополнительные настройки -> Интерфейс второго уровня -> Интерфейс ATM PVC.

Здесь так же есть созданное по-умолчанию PVC 8/32, которое нам не подходит. Ставим галочку Удалить и нажимаем кнопку Удалить. Шаг3 . Создание PVC-соединения. После того, как соединение удалится — нажимаем кнопку Добавить и создаем новое:

Выставляем параметры VPI/VCI — в филиалах Ростелекома стандарт единый — 0/33. Тип DSL Link по умолчанию стоит EoA — он используется и для режима PPPoE и для Bridge. Режим инкапсуляции — LLC. Нажимаем кнопку Применить/Сохранить. Шаг4 . Создаем новое подключение на новом ATM-соединении. Переходим в раздел WAN- сервис:

Чтобы добавить новое соединение нажимаем кнопку Добавить.

Следующим шагом выбираем физический интерфейс atm0 и нажимаем Далее.

Если Вам нужно настроить на модеме соединение в режим прозрачного моста (Bridge) — например для IPTV c VPI/VCI 0/50 — выбираете режим Bridging и нажимаете Далее. Результат: Получаете вот такой результат:

Нажимаете Применить и получаете модем настроенный в режим брижда. Если Вам нужно настроить модем в режим маршрутизатора (Роутер) — выбираем PPPoE и нажимаем Далее:

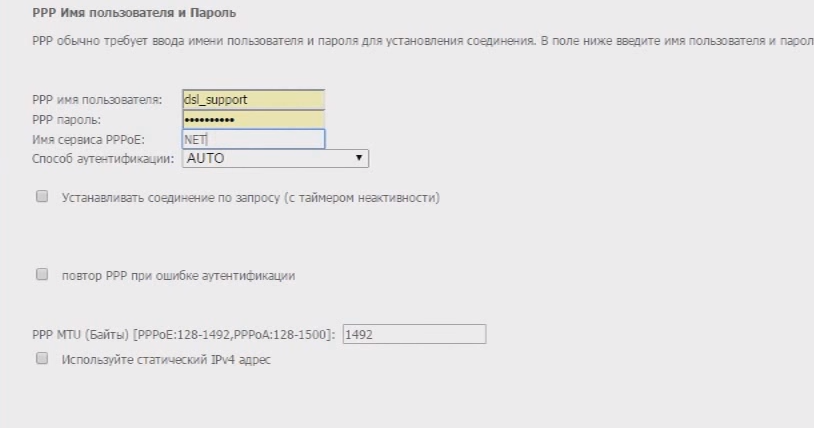

В этом окне вводите имя пользователя и пароль, выданные Вам при подключении. В поле Имя сервиса PPPoE можно ввести название соединения — например inet. Далее ставите галочку повтор PPP при ошибке аутентификации

Внимание! В разных версиях прошивки Sagemcom FAST 2804 могут появиться ещё 2 галочки — Enable NAT и Enable Firewall. Если у Вас в они есть — ставьте галки на обоих

Здесь оставляем всё по-умолчанию и нажимаем Далее.

Настройки DNS так же оставляем автоматические, нажимаем Далее.

Соединение создано, нажимаем Применить/Сохранить. На этом базовая настройка соединения на Sagemcom f@st 2804 v7 закончена.

В дальнейшем, если Вам надо будет заново ввести логин и пароль для PPPoE-соединения — выбирайте пункт Соединение с Интернет:

Здесь уже меняем логин и пароль, нажимаем Применить/Сохранить. После гнастройки — перезагрузите устройство с новыми параметрами. Для этого перейдите в раздел Управление -> Перезагрузка.

Здесь нажимаем кнопку Перезагрузка и ждем пока устройство перезапустится. Если Вы что-то сделали неправильно и сомневаетесь — сбросьте устройство к заводским параметрам и настройте заново. Чтобы сбросить конфигурацию до заводских параметров перейдите в раздел Управление -> Параметры настройки -> Сброс:

Ручная настройка роутера ростелеком fast 2804 v7

В отсутствии установочного диска рекомендуется произвести настройку вай фай роутера f@st 2804 вручную. Для этого в адресной строке любого установленного на компьютере интернет-браузера введите комбинацию цифр 192.168.1.1 (статический ip адрес устройства, указанный на сервисной этикетке на тыльной стороне sagemcom 2804) и нажмите клавишу «Enter».

Здесь в окне авторизации введите логин – «admin», пароль– «admin» и кликните «Вход».

Установленные по умолчанию аутентификационные данные (логин/пароль) впоследствии рекомендуется сменить на уникальные для защиты вашего маршрутизатора от несанкционированного доступа.

Изначально вы попадете на страницу основной технической информации об устройстве.

Модем ростелеком f@st 2804 v7: инструкция Ethernet-подключения

1. Для настройки модема fast 2804 v7 ростелеком в левом вертикальном меню выберите раздел «Дополнительные настройки»:

— здесь сперва удалите все созданные по умолчанию подключения в подразделе «Wan сервис»;

— во вкладке «Интерфейс 2-го уровня» удалите «DSL ATM»;

— перейдите во вкладку «ETH-интерфейс»: в раскрывающемся списке выберите «eth0/eth0», в режиме подключения установите «Режим VLAN/MUX» и кликните кнопку «Применить/сохранить».

2. Когда все лишние настройки «подчищены» опять вернитесь во вкладку «Wan сервис», нажмите кнопку «Добавить» и выберите установленный на предыдущем шаге порт «eth0/eth0». Кликните «Далее».

3. В следующем окне выберите тип сервиса «PPPoE» и пропишите в двух нижних строчках значение «-1». Кликните «Далее»

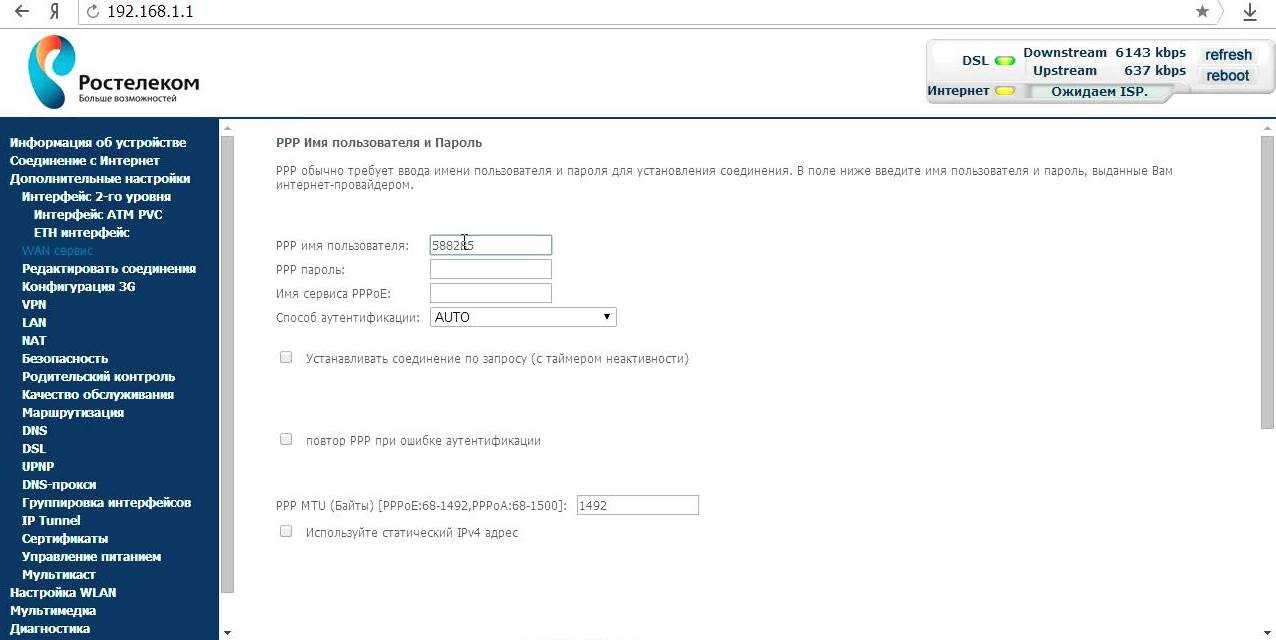

4. На следующем этапе в окнах «PPP имя пользователя» и «PPP пароль» введите имя пользователя и пароль на подключение к интернету из вашего договора с провайдером. Кликните «Далее»

5. Если в новом окне присутствуют графы «Enable NAT» и «Enable Firewall», то поставьте маркер напротив каждой из них. В последующих окнах (при стандартной настройке роутера ростелеком fast 2804 v7) ничего менять не требуется – несколько раз кликните «Далее» и в конце «Применить/сохранить» для внесения изменений в настройки маршрутизатора.

Как настроить роутер fast 2804 v7 ростелеком при ADSL подключении?

При подключении интернета через телефонную линию после удаления стандартных настроек на первом шаге предыдущей инструкции перейдите в «Дополнительные настройки», далее «Интерфейс 2го уровня» и кликните кнопку «Добавить».

• — в графах VPI и VCI введите данные из договора с провайдром (их также можно уточнить в технической поддержке) и кликните «Далее»;
• — перейдите в «WAN сервис», нажмите «Добавить» и выберите интерфейс в соответствии с введенными в предыдущем окне данными. Нажмите «Далее».
• — в «Настройках WAN» выберите тип «роутер» и снова нажмите «Далее»
• — введите логин, пароль и имя сервиса PPPoE из договора на подключение интернета;
• — установите маркер на поля «повтор PPP при ошибке аутентификации» и «Включить IGMP Multicast Proxy», после чего дважды кликните «Далее» и «Применить».

Настройка Wi-Fi соединения

Для настройки конфигурации и универсальной настройки Wi-Fi роутера Sagemcom от Ростелеком надо перейти в раздел «Основной» категории WLAN, где придется включить беспроводную сеть и передачу мультикаста (эти пункты вы найдете без проблем). В категории «Безопасность» остается указать варианты аутентификации (WPA-PSK) и метод шифрования (TKIP и AES). После введения ключа доступа, состоящего, минимум, из восьми символов, настройки можно сохранить, нажав одноименную кнопку. На этом настройку маршрутизатора можно считать законченно, но чтобы убедиться, что с несложной задачей, как настроить роутер Sagemcom f st 2804 v7 rev 1 от Ростелеком, вы справились, необходимо выполнить перезагрузку – в разделе «Управление» нажать соответствующую кнопку. После перезагрузки можно приступать к работе.

Настройка подключения к Интернет

Перед тем как устанавливать настройки роутеру, нужно сбросить его настройки до заводских. Для этого перейдите в Параметры настройки;→ Сброс;→ Восстановить настройки по умолчанию;.

Перед вами появится окно ниже. Ожидаем 2 минуты.

После сброса настроек по умолчанию необходимо удалить лишние надстройки у роутера. Перейдите во вкладку Дополнительные настройки;→ WAN сервис;. Далее поставьте 3 галочки как показано на скриншоте ниже и нажмите Удалить;.

Далее перейдите во вкладку Дополнительные настройки;→ Интерфейс 2-го уровня;. Далее поставьте единственную галочку как показано на скриншоте ниже и нажмите Удалить;.

Как настроить роутер — алгоритм действий:

Любое действие должно быть обдумано, любая операция должна иметь свой алгоритм. Нет, конечно можно действовать «от фонаря» и как попало, но тогда можно просто добиться того, что в результате таких действий устройство будет работать нестабильно, терять сеть и т.п. Я приведу свою последовательность действий, которую делаю сам.

Шаг 1. Заходим в веб-интерфейс.

Для простоты настройки на всех современных роутерах SOHO-уровня сделан специальный интерфейс, который многие называют  «Сайт модема». Чтобы попасть в веб-интерфейс, Вам нужно запустить веб-браузер (лучше всех Internet Explorer или Google Chrome). В адресной строке набираем IP-адрес маршрутизатора в локальной сети. Как правило, это — 192.168.1.1. Исключение составляют устройства от D-Link, Tenda и некоторые модели TP-Link — их IP 192.168.0.1.  Если веб-интерфейс недоступен — изучите вот эти статьи: для 192.168.1.1 и для 192.168.0.1. Если же он доступен, но войти по стандартному логину admin и паролю по-умолчанию admin или 1234 не получается — поможет вот эта статья.

Шаг 2. Настраиваем подключение к Интернету (WAN).

Все основные параметры подключения к сети Интернет находятся в разделе веб-интерфейса под названием «WAN» или «Интернет»:

Для соединения с провайдером необходимо в этом разделе указать тип подключения — PPPoE, PPTP, L2TP или IPoE (Динамический или Статически IP). Если Вы не знаете какой тип у Вас используется —  это можно уточнить в технической поддержке своего провайдера, т.к. они обязаны предоставлять такие данные. Если используется тип подключения PPPoE, PPTP или L2TP — тогда у Вас должна быть карточка с логином и паролем на доступ в Интернет. Если у Вас их нет данных для авторизации, то дальнейшие действия выполнять бессмысленно — сначала Вам придется идти в абонентский отдел провайдера и восстанавливать реквизиты.  Так же, в большинстве случаев надо ставить галочки «Enable WAN Service», «Enable NAT» и «Enable Firewall».
Пример настройки маршрутизатора D-Link DIR для Ростелеком по PPPoE:

Пример для Билайн — L2TP + Dynamic IP:

По завершении настроек подключения к Интернету — нажмите кнопку Применить (Apply) или Save (Сохранить).

Шаг 3. Локальная сеть (LAN).

Базовая настройка локальной сети обычно уже сделана по умолчанию. А именно: прописан IP-адрес (192.168.1.1 или 192.168.0.1) и включен DHCP сервер для простоты подключения компьютеров, ноутбуков, планшетов и компьютеров к Вашей локальной сети. Параметры локальной сети можно найти в разделе LAN или Локальная сеть:

Фактически, менять в этом разделе ничего не нужно — надо всего лишь проверить включен ли DHCP-сервер. Иногда нужно использовать альтернативные DNS-серверы — в этом случае их тоже надо прописать в настройках DHCP-сервера и тогда они будут выдаваться устройствам при подключении.
Пример конфигурации локальной сети на маршрутизаторе Asus:

По завершении — нажмите кнопку Применить (Apply) или Save (Сохранить).

Шаг 4. Беспроводная сеть WiFi.

Весь процесс настройки сети WiFi на современном роутере сейчас сведена к тому, что Вам нужно просто изменить имя беспроводной сети — SSID и прописать свой пароль (ключи сети) WiFi. Эти параметры, как правило, находятся в одноименном разделе веб-интерфейса — Wi-Fi или Wireless:

Чаще всего базовая конфигурация беспроводной сети разделена на 2 части. Первая часть настроек находиться в разделе «Основные настройки (Basic Wireless Settings)», а вторая — в параметрах безопасности беспроводной сети (Wireless Security). В базовой части надо указать имя беспроводной сети — SSID, выбрать страну (регион) использования (в нашем случае Россия или Европа), используемый режим (mode) и канал (channel). Режим лучше всего выбирать смешанный — 802.11 b/g/n, а канал — 1,6, 11 или auto.
Конфигурация основных параметров WiFi на роутерах TP-Link:

В настройках безопасности роутера надо выбрать тип сертификата безопасности. На текущий момент самый надежный в плане взлома — это WPA2-PSK. Затем надо в поле Network Key или PSK Password прописать ключ безопасности сети. Им может быть буквенная, цифирная или смешанная последовательность не короче 8 символов. Для сохранения параметров нужно нажать кнопку Применить (Apply) или Сохранить (Save).
Параметры безопасности WiFi на TP-Link:

Настройка роутера Ростелеком fast 2804 v7

Первый этап настройки – это вход в основной интерфейс. Осуществляется он через браузер:

• запускаем удобный вам интернет-обозреватель;
• в поле адресной строки вводим ip вашего роутера: 192.168.1.1;
• в поля Логин и Пароль вводим ключевое слово «admin» в нижнем регистре.

Если все сделано верно, вас перебросит на новую страничку в той же вкладке, где слева на синем фоне будет размещено основное меню. С ним мы и будем работать.

Сбрасываем основные настройки

Если производится настройка роутера Ростелеком fast 2804 уже бывшего в использовании на другом месте либо по причине слетевших настроек, тогда все установки нужно вернуть к заводским значениям. Сделать это можно следующим образом:

• переходим к последнему пункту меню «Управление»;
• открываем первый подраздел «Параметры настройки»;
• находим и нажимаем на пункт подменю «Сброс»;
• посередине страницы видим кнопочку «Восстановить настройки по умолчанию»;
• жмем на нее;
• щелкаем Ок в выскочившем окошке подтверждения;
• ждем, пока операция сброса осуществится, и нас снова переместят на основную страничку веб-интерфейса.

Все готово! Теперь может быть осуществлена настройка роутера Ростелеком fast 2804 v7.

Удаление ненужных заводских подключений

Так как после сброса всех параметров роутер создает несколько исходных не работающих подключений, первым делом нужно их удалить, чтобы не было ошибок при работе. Делается это в несколько шагов.

Шаг 1:

• в основном меню слева находим «Дополнительные настройки»;
• в выскочившем подменю открываем «WAN сервис»;
• в обновившемся окне видим таблицу из трех пунктов (трех подключений), в левой части которой есть колонка «Удалить», проставляем везде галочки;
• под таблицей находим кнопку «Удалить», жмем на нее;
• в обновившемся окне видим пустую таблицу.

Шаг 2:

• все там же в «Дополнительных настройках» открываем пункт «Интерфейс второго уровня»;
• первый раздел подменю – «Интерфейс ATM PVC»;
• удаляем единственный пункт таблицы так же, как и в прошлом шаге;
• ждем обновления страницы;
• открываем последний пункт выскочившего подменю – «ETH Интерфейс»;
• удаляем имеющуюся в таблице строку аналогичным образом;
• наблюдаем перезагрузку страницы и исчезновение удаленной конфигурации;

Непосредственная настройка Ростелеком Sagemcom f st 2804

После выполненной очистки производится глубокая настройка роутера Ростелеком fast 2804:

• возвращаемся в «Интерфейс ATM PVC» и нажимаем на кнопку «Добавить»;
• на открывшейся страничке указываем данные интернет-подключения: VCI и VPI;
• все остальные пункты оставляем неизменными;
• проматываем страницу вниз – кнопка «Применить/Сохранить»;
• точно так же добавляем подключение для IP-TV через нажатие на «Добавить» (поменяется только VCI, в большинстве случаев).

Подключение роутера Ростелеком f st 2804 v7 производится на вкладке «WAN сервис»:

• нажимаем «Добавить»;
• выбираем созданную конфигурацию – «Далее»;
• указываем используемый тип сервиса (в большинстве случаев PPPoE);
• на открывшейся страничке вводим пользовательские данные (логин/пароль), указанные в договоре о предоставлении услуг на Интернет;
• там же выбираем желаемое название для подключения («Имя сервиса PPPoE»);
• проверяем наличие галочки напротив пункта «повтор PPP…»;
• щелкаем «Далее»;
• перемещаем созданный вами маршрут «ppp1» в левую колонку, если он находится в правой. затем перемещаем в обратную сторону подключение через usb;
• проделываем ту же операцию и снова «Далее».

Видим список финальных настроек и убеждаемся, что во второй строке напротив «NAT» указан параметр «Включено». Если это не так, возвращаемся на этап указания логина и пароля подключения и выставляем на данной страничке галочки, включающие NAT и Firewall. Применяем внесенные изменения.

Как настроить роутер fast 2804 v7 Ростелеком для IP-TV? Очень просто! Повторяем первые три пункта из алгоритма выше, только выбираем вторую созданную конфигурацию (на втором шаге) и тип подключения Bridge вместо PPPoE(на третьем). Переходим далее, сохраняем настройки и вуаля! Интернет есть!

Непосредственно настройка роутера

При выполнении указанных выше действий можно приступать непосредственно к вводу параметров работы оборудования для доступа к интернету. Теперь уже происходит добавление нужных пунктов в указанные выше разделы. Первоначально это связано с «АТМ PVC», где следует указать данные VCI и VPI. Будут также появляться и другие пункты, которые должны остаться без изменений. После сохранения можно произвести манипуляции по добавлению настроек подключения IP-TV, нажав кнопку «Добавить». Эти действия принято называть глубокой настройкой роутера.

Подключаем само оборудование в работу, для чего используется вкладка «Wan СЕРВИС». Шаги выглядят следующим образом:

• После добавления подключения выбираем ранее сформулированную конфигурацию.
• Тип сервиса должен быть выставлен РРРоЕ.
• Указываются логин с паролем для авторизации, где происходит также ввод названия сети.
• Напротив пункта «Повтор РРР….» должна стоять галочка.

Созданный маршрут ррр1 переносится в левую колонку. Это производиться в том случае, когда первоначально он находиться справа.

Финальные настройки должны содержать в себе пункт «включено» напротив «NAT». Если же речь идет про iPTV вместо РРРоЕ выбирается пункт Bridge. После таких манипуляций интернет просто обязан работать при подключенном роутере.

Sagemcom F@ST 2804 как FTTB-роутер

Настройка универсального роутера Sagemcom 2804 в режиме FTTB-роутера для Ростелеком.

Универсальный роутер Sagem fast 2804 может выполнять не только роль ADSL-модема. Он может быть ещё 3G- и FTTB-маршрутизатором. Более того, устройство поддерживает 802.1Q, т.е. знает что такое vlan и умеет тегировать трафик. В данной инструкции описана настройка роутера в режиме PPPoE + IPTV для Ростелеком с использованием тегирования трафика. Для передачи IPTV в данном случае используется отдельный VLAN, идентификатор которого необходимо узнавать в технической поддержке провайдера перед настройкой.

Затем в разделе Дополнительные настройки» > «Интерфейс второго уровня» > «Интерфейс ATM PVC» и удаляем интерфейс DSL ATM.

Шаг 2. Создаём Ethernet-интерфейс второго уровня. Переходим в раздел меню «Дополнительные настройки» > «Интерфейс второго уровня» > «ETH интерфейс»:

Выбираем порт ETH — Удобнее и логичнее в качестве WAN-порта взять первый LAN-порт роутрера (В списке портов он числится как eth0). Режим подключения выбираем «VLAN MUX» и нажимаем Применить/Сохранить. Должно получится вот так:

Шаг 3. Создаём WAN-сервис. Переходим в раздел «Дополнительные настройки» > «WAN сервис»:

Нажимаем кнопку Добавить.

Выбираем созданный WAN-порт (eth0) и нажимаем Далее.

Тип подключения выбираем «PPPoE». Если интернет траффик идёт нетегированный, то в поля приоритета и «VLAN ID» ставим «-1». Если же тегирование PPPoE-трафика — обязательно условие то приоритет ставим 3 а в поле VLAN ID ставим идентификатор VLAN для PPPoE. В моём случае идентификатор — 601, но его значение чаще всего уникально для каждого коммутатора либо кольца:

Полный список значений приоритета: IEEE 802.1P ПРИОРИТЕТ ПОЛЬЗОВАТЕЛЯ. ТИП ТРАФИКА. 7 — Сетевого Управления 6 — Голос. 5 — Видео 4 — Управляемой нагрузкой 3 — Отлично усилия — (routinetraffic Best effort) 2 — Undefined 1 — (самый низкий) Фон Нажимаем Далее и переходим на вкладку настройки авторизации:

Вводим PPP имя пользователя и пароль, ставим галку «повтор PPP при ошибке аутентификации»

Внимание! На некоторых версиях прошивки Sagemcom FAST 2804, в этом разделе настройки могут появиться ещё 2 галки — «Enable NAT» и «Enable Firewall». Если у Вас в они есть — ставьте галки на обоих

Нажмите кнопку Далее.

Ничего не меняем — нажимаем Далее.

И снова нажимаем Далее.

Нажимаем Применить/Сохранить. В таблице сервиса WAN должно получиться так:

В случае тегированного PPPoE трафика в поле VlanID будет номер идентификатора VLAN. На этом настройка Интернет-соединения закончена.

Шаг 4. Настройка IPTV. Снова возвращаемся в раздел «Дополнительные настройки» > «WAN сервис»:

Создаём ещё один WAN-сервис с использованием аплинк-порта eth0. Нажимаем Далее.

Выбираем режим подключения — «Bridging». Вводим приоритет для видео равный 5 и указываем VLAN ID для IPTV. В моём случае это «1601». Нажимаем Далее.

Нажимаем Применить/Сохранить. Должно получится вот так:

Подключения к Интернет и IPTV на Sagemcom 2804 v7 настроены. На текущих версиях прошивки роутера Sagemcom f@st 2804 v7 Вам нужно сделать ещё один важный шаг — отделить LAN-порт роутера, в который будет подключена приставка, от других LAN-портов. Это нужно для того, чтобы приставка смотрела напрямую в сеть провайдера, минуя роутер. Иначе она будет получать адрес с DHCP-сервера роутера, а не от провайдера. Для этого переходим в раздел «Группировка интерфейсов»:

Видим, что все порты в одной группе «Default». Нажимаем кнопку Добавить и видим вот такое меню «Настройка группировки интерфейсов»:

В поле Имя группы прописываем название — «IPTV», из списка «Доступные WAN интерфейсы» кнопкой «
