Настройка Sercomm RT-GM-1 для Ростелеком
В тех филиалах компании Ростелеком, где используется автоматическая система настройки абонентского оборудования, достаточно лишь поставить терминал на сеть и сообщить его серийный номер технической поддержке. Все настройки подключения он сам вытянет из сети и применит. Инструкция ниже предназначена для тех филиалов, где настройки GPON-терминала надо делать вручную.
После авторизации в веб-интерфейсе терминала RT-GM-1, на экране появится сообщение о попытке автонастройки соединения:
После того, как это не получится, появится кнопка «Настроить устройство вручную» — нажимаем на неё.
Далее потребуется придумать новый пароль на вход в интерфейс ПОН-терминала и ввести его в соответствующие поля, после чего нажать кнопку «ОК»:
Так мы попадаем в полноценный веб-интерфейс и дальше можем выполнить все необходимые настройки. Выглядит он вот так:
Цифровое телевидение Wink
Если у Вас есть ТВ-приставка Wink и подключена услуга цифровое интерактивное телевидение, то для этого так же необходимо сделать отдельное подключение. Для настройки IPTV на абонентском терминале RT-GM-1, откройте раздел «Настройка» → «WAN» и нажмите кнопку «Добавить», чтобы создать новое подключение:
В окне настроек нового подключения даём ему имя «IPTV» и выбираем тип «Bridge». В поле VLAN ID прописываем номер виртуальной сети, используемой для сервиса IPTV. В поле приоритета 802.1p ставим значение «4».
Остаётся только поставить галочку на тот LAN-порт, в который включена ТВ-приставка. Нажимаем кнопку «Сохранить», чтобы применить эти настройки.
Теперь можно подключать ТВ-приставку Wink в тот порт, который мы настраивали и проверять работу цифрового телевидения.
Обновление прошивки
При возникновении проблем в работе ASUS—роутера AC51U производитель рекомендует, прежде всего, обновить прошивку до последней версии.

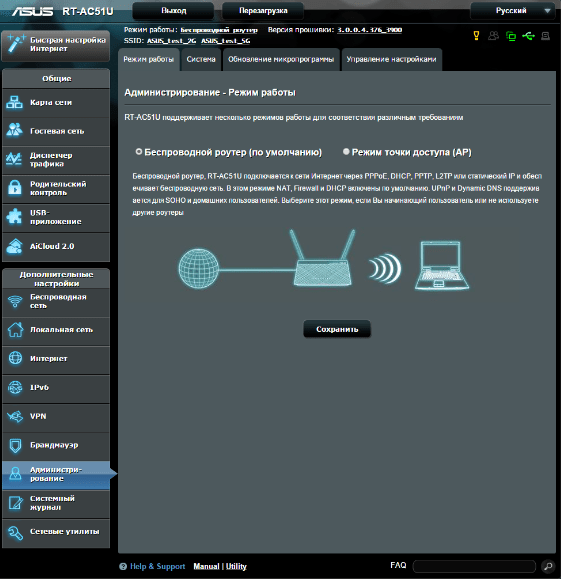

Как найти: «Дополнительные настройки» > «Администрирование» > вкладка «Обновление микропрограммы». Здесь нажать «Проверить» для тестирования наличия обновлений. Если новая прошивка доступна, скачать на странице: .
Затем загрузить файл прошивки с компьютера, нажав кнопку «Выбрать файл» все в той же вкладке «Обновление микропрограммы» и нажать кнопку «Отправить».
Сброс настроек роутера AC51U на заводские

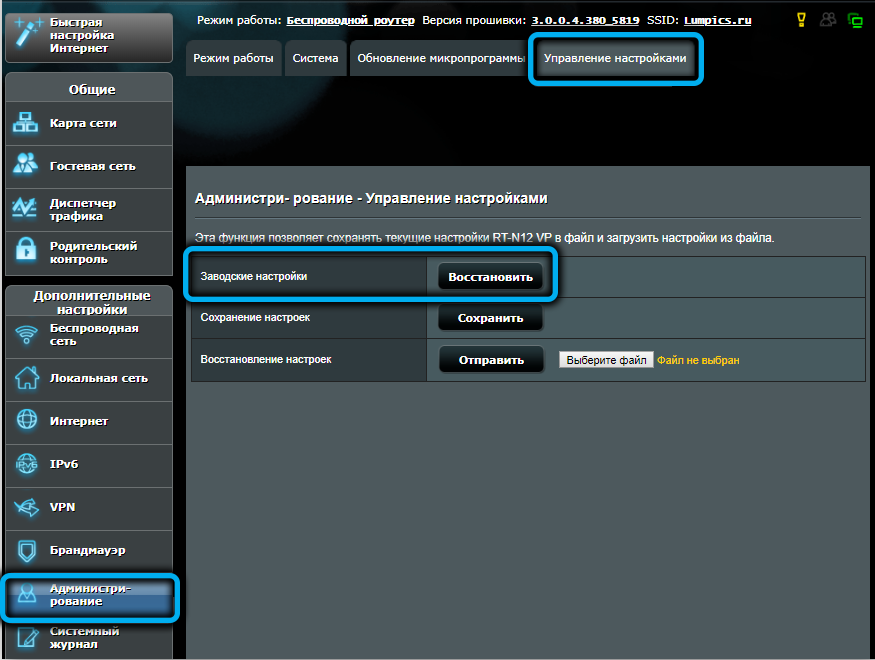

Для удобного сброса настроек на обратной стороне роутера AC51U от ASUS имеется кнопка RESET, которую подержать нажатой в течение 10 секунд. Также в разделе «Дополнительные настройки» > «Администрирование» > «Управление настройками» выбрать пункт «Заводские настройки».
Оптические Интернет терминалы Low-уровня
В этот сегмент входят устройства доступа, которые ещё называют PON-розетка. Фактически это более «умный» медиаконвертер для пассивной оптики, имеющий WAN-порт с разъёмом SC, несколько LAN-портов и опционально телефонный разъём для подключения стационарного телефона.
Есть два варианта использования PON-розетки.Первый вариант — это простейший дешевый вариант подключения к Интернету. Тут всё понятно.Второй вариант — подойдёт для более продвинутых пользователей и подразумевает установку дополнительно Wi-Fi роутера или даже целой Mesh-системы. И вот я советую использовать именно такой вариант. Почему? Дело в том, что на момент написания статьи ни у одного производителя я не встречал ни одного оптического PON-терминала с WiFI, который имел бы хорошую зону покрытия. Как правило, она или плохая или так себе. И это не только у Ростелекома, но и у всех других операторов. Возможно у самого топового оптического роутера RT-X дела обстоят получше, но пока протестировать возможности не было. Так вот использование PON-розетки позволяет поставить хороший мощный роутер или МЕШ-систему и забыть о проблемах с беспроводной сетью.
1. Huawei HG8120H (HW 867.A)
Самая распространённая и надёжная PON-розетка Ростелеком. Модель HG8120H широко используется у разных провайдеров и потому обычно не имеет проблем с совместимостью со станционными OLT-терминалами. На Авито можно купить достаточно дёшево.Порты:
1 х GPON тип SC/APC
1 x LAN GigabitEthernet 100/1000Base-T
1 x LAN FastEthernet 100Base-TХ
1 x POTS FXS
Прошивка Huawei HG8210H: скачать
Стандартный IP-адрес: 192.168.100.1
Авторизация:
PLOAM пароль — 1234567890 или 000000000
ПО Ростелеком: логин — admin, пароль admin, изменяется при первой настройки.
ПО Huawei:логин — telecomadmin, пароль – admintelecom
2. ZTE F612 (HW V6.0)
Ещё один достаточно распространённый упрощённый абонентский Интернет-терминал (PON-розетка) — ZTE F612. В представленной аппаратной версии HW Ver.6 является практически двойником Huawei HG8210H.
Порты:
1 х GPON тип SC/APC
1 x LAN GigabitEthernet 100/1000Base-T
1 x LAN FastEthernet 100Base-TХ
1 x POTS FXS
Прошивка ZTE F612: Скачать
Стандартный IP-адрес: 192.168.0.1
Авторизация: PLOAM пароль — 1234567890 или 000000000
логин — admin, пароль – при установке
Суперпользователь — superadmin, пароль Zte521zTE@ponXXXXX
где XXXXX — последние 5 символов GPON SN из наклейки.
3. Qtech QONT-RT-1G1F1V (HW V1.0)
Ну и третья разновидность гигабитная GPON-розетка Ростелеком в обычной компоновке. На сегодня это самая редко встречающаяся модель.
Порты:
1 х GPON тип SC/APC
1 x LAN GigabitEthernet 100/1000Base-T
1 x LAN FastEthernet 100Base-TХ
1 x POTS FXS
Прошивка Qtech QONT-RT-1G1F1V: Скачать
Стандартный IP-адрес: 192.168.0.1
логин — admin, пароль – уникальный, на наклейке
4. Rotek RTK6251 (HW: RTK6251)
Характеристики:
Чип — Realtek RTL9603
ПЗУ — 128 МБ
ОЗУ — 128 МБ
Порты:
1 х GPON тип SC/APC
1 x Gigabit Ethernet 100/1000Base-T
1 x Fast Ethernet 100Base-T
1 x POTS FXS RJ-11
Оптический терминал идёт в белом корпусе.
Прошивка Rotek RTK6251 — скачать
Стандартный IP-адрес: 192.168.0.1
логин — admin, пароль – уникальный, на наклейке
Перезагрузка Asus RT-AC51U, сброс до заводских настроек
Перезагрузка полезна, когда роутер начинает работать со странностями, что отразится при сёрфинге. Можно просто выключить устройство и через 5-10 секунд включить его вновь. Можно выполнить перезагрузку и удалённо, нажав на соответствующую кнопку в веб-интерфейсе – она расположена в верхней статусной строке, рядом с кнопкой «Выход».

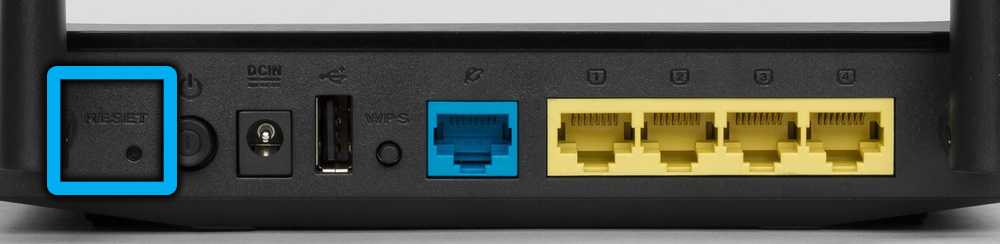

Если же вы что-то напутали с настройками и не знаете, как восстановить работоспособность роутера, имеет смысл выполнить обнуление настроек. Для этого сзади имеется утопленная кнопка Reset, на которую нужно нажать тонким предметом и удерживать её в таком положении секунд 10. Сброс настроек до заводских можно выполнить и через административную панель, зайдя во вкладку «Администрирование» и в правом окне – во вкладку «Управление настройками».

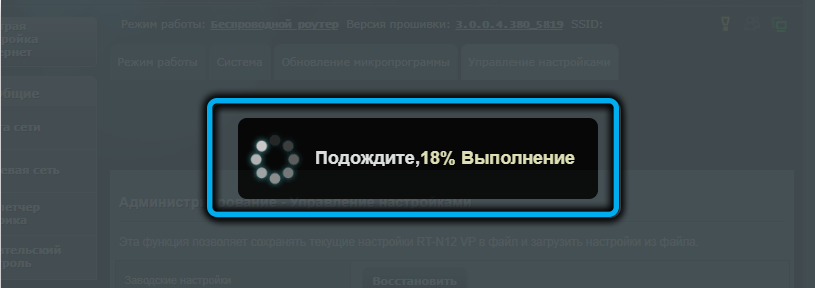

Здесь есть кнопка сброса, жмём её. Предварительно текущие настройки можно сохранить, например на флешку, и при необходимости выполнить восстановление.
Отметим, что сброс настроек до заводских потребует повторного выполнения процедуры подключения к интернету и настройки беспроводной сети.
Настройка роутера Asus RT-AC51U для раздачи Wi-Fi
Если в предыдущем разделе вы всё сделали правильно, после нажатия кнопки «Применить» на лицевой панели маршрутизатора должен загореться голубой индикатор WAN (символ земного шара со спутниковой орбитой). Это будет свидетельствовать о том, что устройство подключено к интернету, что можно проверить на компьютере. Но для беспроводных устройств этого мало, поэтому следующий шаг – настройка домашней Wi-Fi-сети.
Сделать это можно через тот же веб-интерфейс. Строго говоря, для настройки беспроводного доступа интернет и не нужен, но без него такое подключение будет бессмысленным. Другими словами, начинать можно с настройки домашней сети, при этом мобильные устройства смогут подключаться, но без доступа к интернету.
Asus RT-AC51U – двухдиапазонный маршрутизатор, умеющий работать в диапазонах 2,4 и 5 ГГц. Меньшая частота обычно более зашумлена, на иней работает большинство беспроводных устройств. Полоса 5 ГГц характеризуется большей скоростью передачи данных, но меньшей дальностью действия, к тому же далеко не все гаджеты её поддерживают.

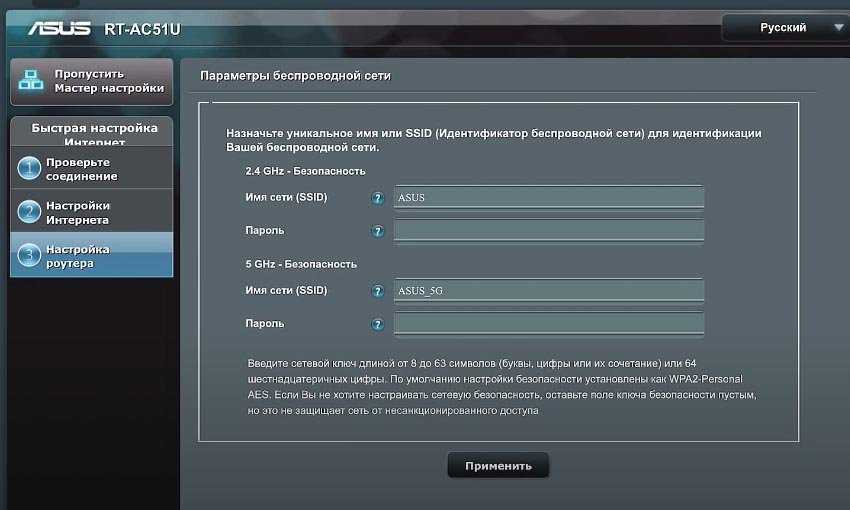

Но лучше настроить обе сети, а уже на конечных устройствах выбирать то, что будет работать лучше. Для начала рассмотрим алгоритм настройки Wi-Fi на роутере Asus RT-AC51U для частоты 2,4 ГГц:

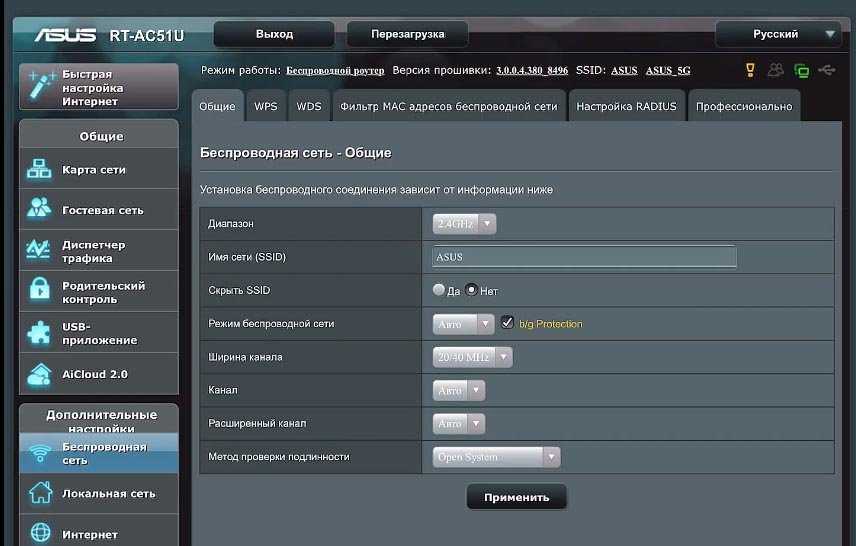

- заходим во вкладку «Беспроводная сеть»;
- в правом окне в верхнем меню выбираем вкладку «Общие»;
- в поле «Диапазон» указываем 2,4 ГГц;
- в поле «Имя сети» вводим то название, которое будет отображаться на мобильных устройствах при поиске доступных сетей;
- поле «Скрыть SSID» по умолчанию имеет значение «Нет». Если выбрать «Да», то для чужих ваша сеть будет скрыта, а вы и домочадцы можете подключиться к ней, введя название и пароль;
- в поле «Ширина канала» устанавливаем значение 20 МГц;
- убеждаемся, что для параметра «Метод проверки подлинности» установлено значение WPA2-Personal;
- в поле «Предварительный ключ WPA» вводим пароль для сети. Думаем, лишний раз напоминать о рекомендациях при выборе пароля не нужно;
- жмём кнопку «Применить».
Точно так же настраиваем вторую сеть, выбрав в поле «Диапазон» значение 5 ГГц. При вводе имени сети выбирайте такое, чтобы вам было понятно, что это именно пятигигагерцовая сеть, то есть абсолютно одинаковые имена давать нельзя. В поле «Ширина канала» устанавливаем значение параметра 20/40/80 МГц. Остальные поля заполняем идентично настройке сети на 2,4 ГГц, причём пароль можно задавать одинаковый, чтобы не путаться. Но помните, что если взломают одну сеть, то и вторую тоже.
Настройка Transservice TS-4022 для Ростелеком
Для настройки необходимо подключиться к роутеру кабелем либо через Wi-Fi. Имя сети и пароль написаны в наклейке на корпусе устройства.
Локальный IP-адрес ONT терминала Transservice TS-4022 в локальной сети — 192.168.0.1. Так же можно зайти в настройки через URL: http://rt.
Логин — admin, заводской пароль — уникальный для каждого экземпляра, указан на наклейке. Пароль для Superadmin так же уникальный для каждого экземпляра, пользователям не предоставляется.
Если ONT терминал Ростелеком настраивается впервые, то будет запущена система автоматической настройки. Если такой системы в филиале нет, тогда появится сообщение, что не удаётся настроить устройство в автоматическом режиме. Тогда надо нажать кнопку «Настроить вручную» и таким образом Вы попадёте на статусную страничку «Состояние устройства»:
Подключение к Интернет
По умолчанию, на терминале настроено одно WAN-подключение HSI в режиме PPPoE. Его настройки можно посмотреть в разделе «WAN». Там будет выпадающий список соединений. Дефолтное HSI-подключение называется ppp0_nas0_0:
Там уже включены VLAN и надо в поле «VLAN ID» прописать идентификатор для Интернет. В списке «Протокол» оставляю PPPoE.
Примечание: Если в Вашем филиале используется тип соединения «Dynamic IP», то в этом списке надо будет его выбрать!
Остаётся в настройках PPP ввести имя пользователя и пароль для подключения, которые Вы получили при заключении договора с Ростелеком. Нажимаем кнопку «Применить изменения». Проверяем доступ в Интернет.
Цифровое телевидение IPTV
Для работы цифрового интерактивного телевидения Ростелеком на ONT терминале Transservice TS-4022 надо создать ещё одно WAN-подключение. Для этого в разделе «WAN» надо в списке подключений выбрать пункт new_link.
Включаем VLAN и прописываем идентификатор VLAN ID для цифрового ТВ в соответствующее поле. Приоритет 802.1p для телевидения ставим «4». Протокол «Bridged», то есть типа «Мост». Нажимаем кнопку «Применить изменения».
После этого переходим в раздел «Дополнительно» → «Группировка интерфейсов»:
Здесь надо выбрать в списке новую группу «New_Group», поставить галочку «Включить» и прописать название группы — «IPTV». Ниже надо перенести из группы «Доступные интерфейсы» в группу «Сгруппированные интерфейсы» порт в который включена ТВ-приставка, у меня это LAN4, а так же созданный интерфейс для IPTV, который будет называться в списке nas0_2. Нажимаем кнопку «Применить изменения». Теперь надо проверить работу Ростелеком ТВ — приставка должна загрузится и показывать каналы .
Примечание: В списке есть соединение nas0_1, созданное для автоматической настройки. Его выбирать не надо!
Как настроить Wi-Fi на TS-4022
Вообще, по умолчанию, работа сети Wi-Fi на терминале Транссервис TS-4022 уже настроена более-менее оптимально, используется сложный пароль и потому можно оставить как есть. Но я привык всё настраивать по-своему.
Все настройки сети Wi-Fi в интерфейсе TS-4022 находятся в разделе «WLAN» и разделены по диапазонам. Начинаем с 2.4 ГГц. В базовых настройках меняем имя сети — идентификатор SSID.
У себя я так же сменил режим с универсального на 2.4 GHZ (N). Почему? Потому что устройств, работающих на устаревших стандартах 802.11b и 802.11g я не встречал уже достаточно давно.
В подразделе «Безопасность» я советую поставить тип шифрования — только WPA2 с шифрованием AES. При этом с «TKIP» галочку убираем.
Применяем настройки и переходим в подраздел «WPS».
Его я всегда отключаю и Вам советую, так как это главная угроза безопасности для Wi-Fi.
Теперь повторяем всё то же самое для диапазона 5 ГГц. Меняем имя сети:
Выставляем тип шифрования только WPA2 + AES:
Ну и отключаем WPS. Всё, беспроводная сеть Вай-Фай настроена!
