Как настроить ADSL модем ACORP?
В предыдущей статье мы рассматривали, как можно быстро и просто отремонтировать ADSL модем ACORP своими руками, сегодня давайте подробно рассмотрим, как можно его настроить.
Настраивать будем под оператора Ростелеком с возможностью подключения интернета и IP телевидения.
Сгруппируем порты LAN (1-3 под интернет, 4 — под ТВ).
Шаг 1. Для настройки модема нужно подключить:
- к нему сетевой адаптер питания
- телефонную линию (после сплиттера)
3. компьютер в первое гнездо LAN (если их 4) через удлинитель с коннекторами RJ45.
Шаг 2. После включения модема нужно нажать на кнопку «RESET» сзади для сброса параметров на заводские настройки.
Шаг 3. На компьютере открываем любой браузер (Internet Explorer, Google Chrome, Yandex, Opera… и т.п.) и в верху, в адресной строке вводим 192.168.1.1 и нажимаем Enter.

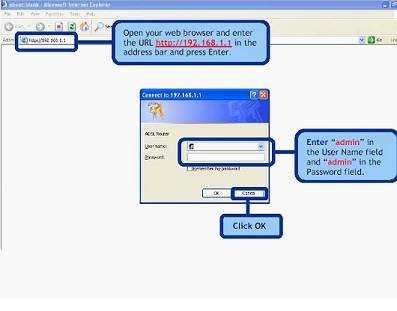

Шаг 3. Далее должно появиться окно вводом Логина и пароля.
Вводим в поле Username: Admin и Password: Admin
Шаг 4. Смотрите скриншоты, ниже:

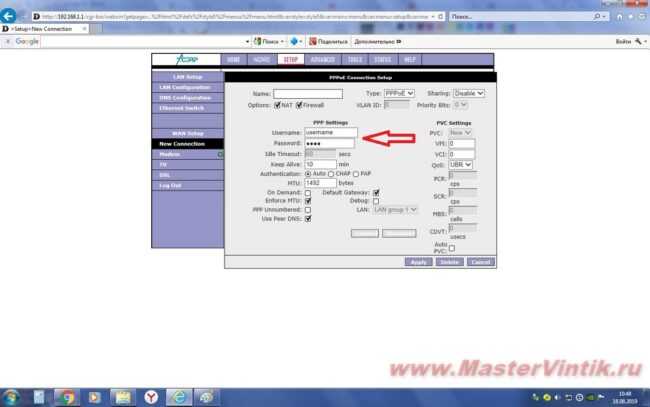

Шаг 5. Вводим свои данные логина и пароля с карты xDSL Ростелекома. Остальные параметры для интернета по картинке, ниже:
Шаг 6. Вводим параметры для телевидения по картинке, ниже:
Шаг 7. Группируем порты LAN (1-3 под интернет, 4 — под ТВ).

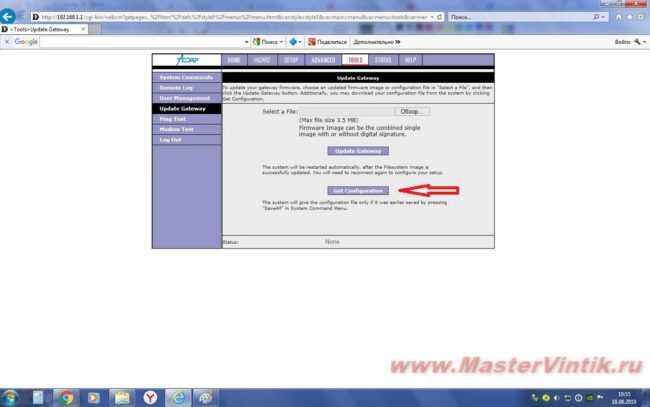

Шаг 8. Когда всё настроено можно сохранить настройки и конфигурацию настроек модема в файл на компьютер.
Шаг 9. Если Интернет соединения нет, то нужно настроить подключение в компьютере вручную (нажать правой кнопкой мыши на значок компьютера в правом нижнем углу экрана компьютера «Центр управления сетями»). Смотрите картинку, ниже:
P.S. Перепробовав много разных ADSL моделей я остановился именно на этом модеме. С ним работа интернет и ТВ намного стабильней, меньше сбоев и зависаний. Скорее всего это зависит от неудовлетворительного качества телефонных линий в моей местности.
Как настроить модем H108N для ADSL-линии?!
У роутера ZTE H108N V 2.5 для локальной сети используется IP-адрес 192.168.1.1, логин — admin, пароль — admin.
После первой авторизации автоматически запуститься «Быстрая настройка».
Первым шагом модем попросит сменить пароль для доступа:
Прописываем новый пароль и нажимаем кнопку «Следующая страница».
Теперь надо выбрать тип подключения. В нашем случае — DSL:
Идём дальше.
На этом этапе нужно указать тип соединения:
В большинстве филиалов ОАО Ростелеком используется PPPoE. (Если в Вашем филиале используется тип «Динамический IP», то выберите Вариант DHCP). Кликаем на «Следующая страница».
В списке «VPI/VCI» выбираем вариант «Создать». Ниже, в поля «VPI» и «VCI» надо ввести параметры Интернет канала. В нашем филиале используется 0/33. Если Вы не знаете какая пара используется у Вас — уточните этот момент в техподдержке.
Тип инкапсуляции — «LLC».
В разделе «Связь с портами» выберите галочками порты, на которых будет Интернет. Так же поставьте галку на «SSID1» — это WiFi-сеть.
Идём далее и попадаем на страницу ввода логина и пароль на подключение к провайдеру:
После ввода данных переходим на следующую страницу и получаем вот такое окно:
Если у Вас только услуга Интернет, то нажимайте на «Отменить».
Я же, для примера, рассмотрю ещё и создание второго соединения под интерактивное телевидение IPTV. Для этого надо нажать на кнопку «Подтвердить»:
Выбираем тип соединения — Bridge (RFC1483/2684) и переходим на следующую страницу:
В списке «VPI/VCI» выбираем пункт «Создать» и указываем параметры канала для ТВ. У нас это — 0/50. Ниже надо поставить галочку на тот порт, в который будет включаться ТВ-приставка.
Переходим далее и снова видим вот такое окно:
Нажимаем «Отменить» и попадаем в окно конфигурации беспроводной сети Вай-Фай:
Проверьте, чтобы стояла галочка «Включение беспроводной сети».
Режим работы оставляем в автоматическом режиме.
В поле «Наименование SSID» надо указать имя сети WiFi — например, «nastroisam».
В поле «Ключевая фраза WPA» надо прописать пароль, который будет запрашиваться при попытках подключения к вашему домашнему Вай-Фаю. В этом качестве подойдёт любая буквенная, цифирная или смешанная последовательность не короче 8 символов.
Идём на следующую страницу.
Остаётся только нажать на кнопку «Завершение».
На этом настройка ADSL модема ZTE H108N под Интернет и телевидение от Ростелеком завершена. Как настроить его под FTTB линию я расскажу позже. Следите за обновлениями на сайте.
Настройка терминала RT-GM-1 для Ростелеком
Заводской локальный IP-адрес — 192.168.0.1. Так же, на любой оптический терминал Ростелеком с фирменной прошивкой можно зайти через вот такой адрес — http://rt.
Для настройки устройства необходимо подключить компьютер к терминалу кабелем в любой LAN-порт, либо же можно подключиться к нему через Wi-Fi. Заводское имя сети и её пароль написаны на наклейке, приклеенной на нижнюю крышку корпуса роутера. Там ещё указаны логин для входа в веб-интерфейс — admin, а так же пароль.
Внимание! У устройства есть сервисный логин superadmin. Но вот пароль для него генерируется уникальным образом для каждого конкретного экземпляра устройства и для обычных клиентов недоступен
Первоначальные настройки модема
Перед началом настройки модема Acorp необходимо выполнить ряд первоначальных шагов:
1. Подключение модема к компьютеру
Подключите модем к свободному порту USB или Ethernet на вашем компьютере. Убедитесь, что подключение между модемом и компьютером было произведено корректно.
2. Включение модема
Включите модем, нажав кнопку питания или переключателя на задней панели модема.
3. Ожидание запуска модема
Дождитесь завершения запуска модема. Обычно этот процесс занимает несколько минут. Во время запуска модем может автоматически обновиться до последней версии программного обеспечения.
4. Подключение к интернету
Подключите модем к вашему провайдеру интернет-услуг с помощью предоставленных вам данных, таких как логин и пароль. Убедитесь, что введенные данные верны и соответствуют требованиям вашего провайдера.
После выполнения этих шагов вы сможете приступить к более детальной настройке вашего модема Acorp в соответствии с требованиями вашего интернет-провайдера.
Как открыть порт на Archer C64

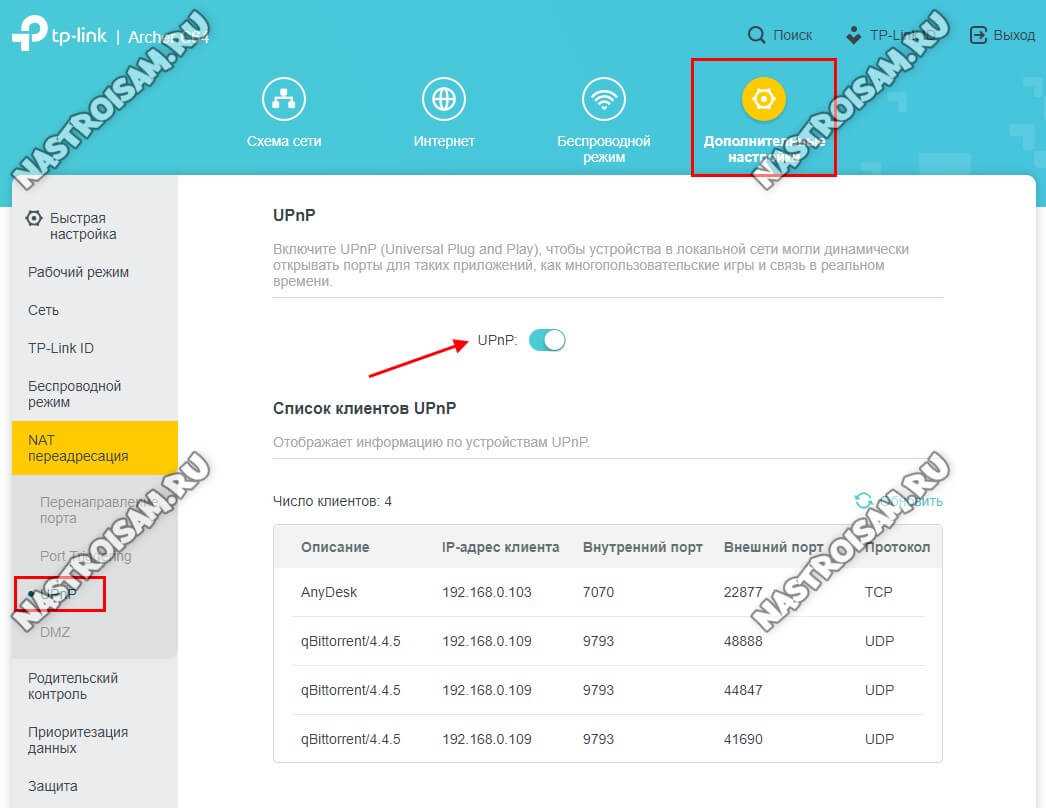

Для активного режима файлообменных программ, игр а так же видеорегистратора системы наблюдения часто требуется настроить проброс портов на роутере. В случае с программами и играми успешно справляется функция UPnP, которая по умолчанию включена на роутере:
А вот для видеокамеры или видеорегистратора часто требуется открыть порт вручную. Для этого открываем «Дополнительные настройки» → «NAT переадресация» → «Перенаправление портов»:

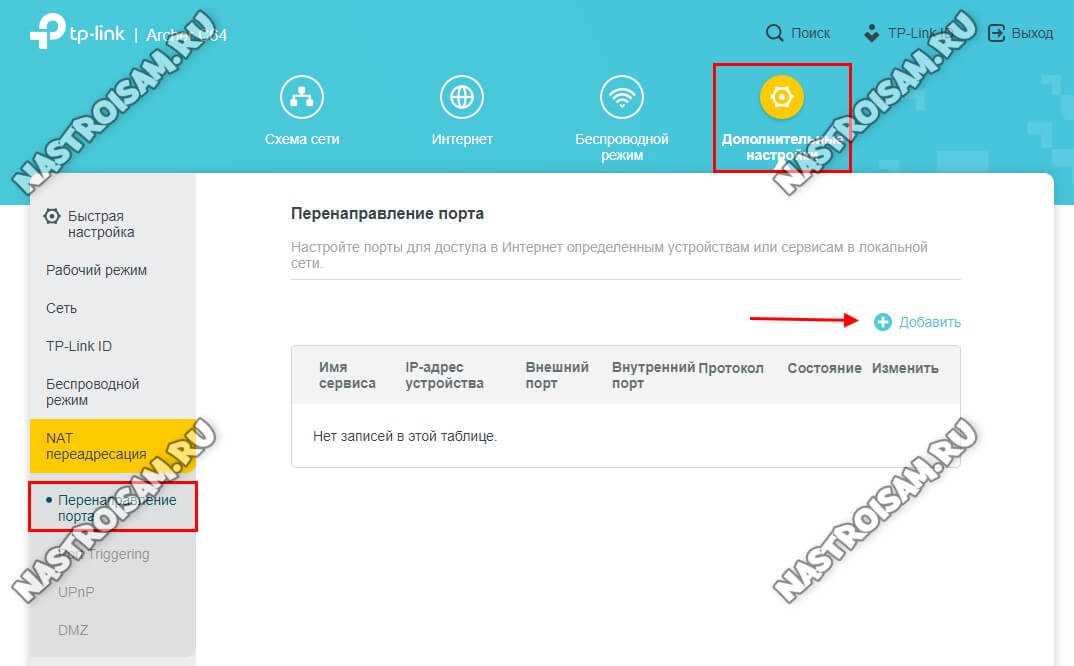

Нажимаем на кнопку «Добавить». Откроется окно «Перенаправление порта»:
Указываем название для правила, IP-адрес устройства, для которого делаем проброс, номер внешнего и внутреннего порта, а так же используемый протокол. Нажимаем на кнопку «Сохранить».
В таблице правил Перенаправления портов появится новая строчка.

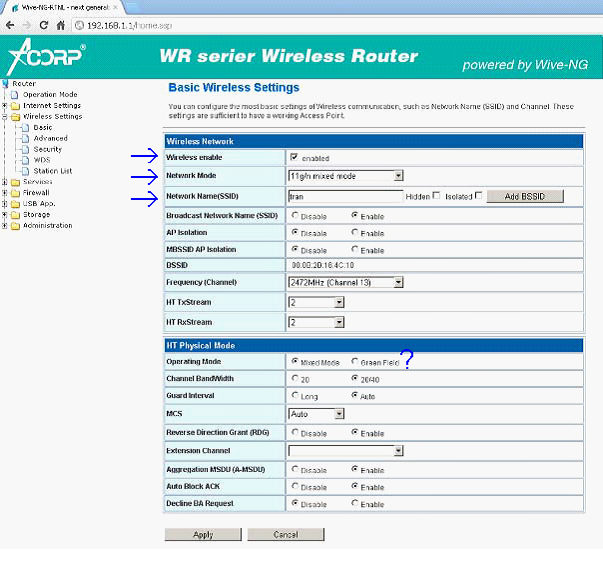

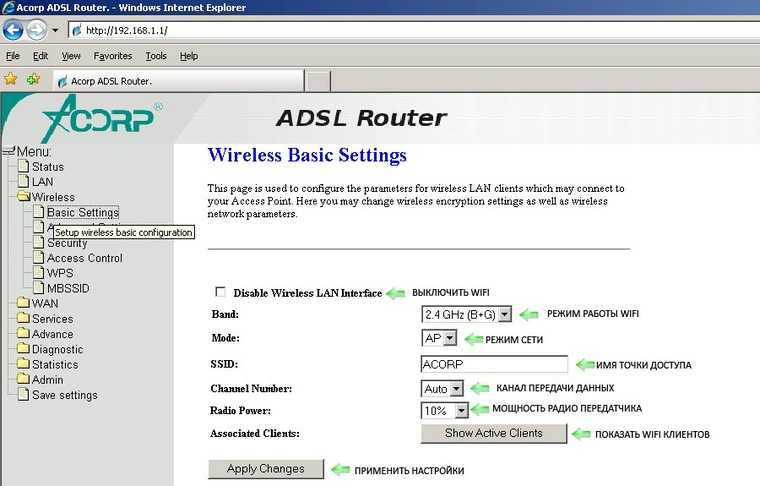

Настройка беспроводной сети на роутере ACORP LAN110
Настройка беспроводной сети на роутере ACORP LAN110 осуществляется с помощью веб-интерфейса роутера. Для этого необходимо выполнить следующие шаги:
- Подключите роутер к компьютеру. Для начала настройки беспроводной сети необходимо подключить роутер ACORP LAN110 к компьютеру с помощью Ethernet-кабеля. Один конец кабеля подключите к порту LAN на роутере, а другой конец — к сетевой карте компьютера.
- Откройте веб-интерфейс роутера. Запустите веб-браузер на компьютере и введите в адресной строке IP-адрес роутера ACORP LAN110. Обычно адрес роутера указан на нижней или задней панели устройства. Он может быть в формате 192.168.0.1 или 192.168.1.1. После ввода IP-адреса нажмите клавишу Enter.
- Войдите в систему. В появившемся окне введите необходимые данные для входа в систему. По умолчанию логин и пароль указаны на наклейке на роутере. Введите эти данные и нажмите кнопку «Войти». Если логин и пароль не указаны, обратитесь к документации роутера.
- Перейдите в раздел «Беспроводная сеть». В меню роутера найдите раздел «Беспроводная сеть» или «Wireless». Щелкните на нем.
- Включите беспроводную сеть. В разделе «Беспроводная сеть» найдите настройку «Включить беспроводную сеть» или «Enable Wireless». Поставьте галочку в поле рядом с этой настройкой, чтобы активировать беспроводную сеть на роутере.
- Настройте имя беспроводной сети (SSID). Найдите настройку «SSID» или «Имя сети» и введите желаемое имя для своей беспроводной сети. Имя сети должно быть уникальным и не содержать пробелов.
- Выберите тип безопасности. В разделе «Беспроводная сеть» найдите настройку безопасности. Рекомендуется выбрать тип безопасности WPA2-PSK, так как он обеспечивает наивысший уровень защиты для вашей беспроводной сети. Введите пароль для подключения к сети в поле «Ключ безопасности» или «Wireless Password».
- Сохраните настройки. После того как вы внесли все необходимые настройки, нажмите кнопку «Сохранить» или «Save», чтобы применить изменения. Роутер перезагрузится с новыми настройками беспроводной сети.
После выполнения всех этих шагов беспроводная сеть на роутере ACORP LAN110 будет настроена и готова к использованию. Вы можете подключаться к этой сети с помощью своих устройств, используя введенное вами имя сети (SSID) и пароль.
Подключение ADSL USB модема Acorp
Шаг 1: Проверьте комплектацию модема и установите драйверы
Перед началом подключения убедитесь, что в комплекте есть все необходимые элементы: ADSL модем, USB кабель, блок питания, диск с драйверами и инструкцией. Установите драйвера с диска, следуя инструкциям на экране.
Шаг 2: Подключите модем к компьютеру
Подключите один конец USB кабеля к модему, а другой конец — к свободному USB порту на компьютере. Подключите блок питания к модему.
Шаг 3: Настройте соединение
Откройте панель управления и перейдите в раздел «Сеть и Интернет». Выберите «Создать новое подключение». В появившемся окне выберите «Подключение к Интернету» и нажмите «Далее». Выберите «Установить подключение вручную» и нажмите «Далее». Заполните все необходимые поля, включая имя пользователя и пароль, который вы получили от своего провайдера. После заполнения нажмите «Готово».
Шаг 4: Проверьте подключение
После настройки подключения проверьте, что все работает корректно. Для этого откройте браузер и загрузите любую страницу в Интернете.
Заключение
Подключение ADSL USB модема Acorp не такое сложное, как может показаться. Следуя этой инструкции, вы сможете легко подключить ваш модем и настроить соединение.
Параметры интернет
Параметры интернет различаются для различных операторов. Таким образом, если ADSL-модем и WI-FI-роутеры были настроены на работу с оператором «Ростелеком», они не будут работать на линии «МГТС».
Параметры интернет для «Ростелеком»
Настройки ADSL-модемов для данного оператора являются типовыми:
- режим инкапсуляции – LLC;
тип подключения – Bridge; VPI – 0; VCI-100; QoS – UBR.
После ввода всех параметров необходимо нажать «Apply». Настроить ADSL-модем «Ростелеком», как и все остальные, несложно, достаточно лишь правильно ввести все необходимые параметры через WEB-интерфейс.
Параметры интернет для «ОГО»
Для нормальной работы в интернете через провайдера «ОГО» при настройке модема необходимо ввести следующие данные:
- VPI – 1;
VCI – 32;
PORT-0; тип работы модема – PPPoE;
режим инкапсуляции – LLC/SNAP-BRIDGING.
Параметры интернет для «МГТС»
Настройки, которые необходимо задать ADSL-модему для подключения к оператору «МГТС», специфичны:
- режим инкапсуляции – LLC/SNAP;
VPI-1; VCI-50; режим работы «Bridging».
Также необходимо установить галочку, подтверждающую автоматическое получение IP-адреса от провайдера.
Как настроить ADSL-модем в режиме роутера
В первую очередь необходимо сбросить настройки ADSL-модема. Только после этого можно приступать непосредственно к его настройке в режиме роутера.
Когда эта операция успешно выполнена, можно переходить в WEB-интерфейс для начала настройки: в адресной строке браузера необходимо ввести 192.168.1.1 (для модема D-LinkDSL-2500UBRU):
-
переходим в раздел «WAN»;
нажимаем на кнопку «ADD», таким образом открывая окно настройки соединения типа «PPPoE»;
следует задать следующие параметры: VPIи VCI – значения интернет-канала; «статический IP» указывается только в случае, если провайдер предоставляет такую услугу; заполняются поля «имя» и «пароль»; выбирается режим инкапсуляции (LLC – чаще всего); также необходимо задействовать такую опцию, как «NAT», «WAN-сервис» и «Firewall».
После того, как настройка завершена, можно смело нажать кнопку «Apply». АДСЛ как роутер настроен. Далее можно приступать к настройке модема через Wi-Fi.
Настройка TP-Link Archer C64
Для настройки устройства. сначала необходимо к нему подключиться кабелем или по Wi-Fi. Пароль беспроводной сети написан в наклейке на обратной стороне корпуса. Вход в веб-интерфейс роутера, как и на всех современных маршрутизаторах TP-Link Archer, выполняется через адрес tplinkwifi.net или через IP 192.168.0.1.
При первом подключении к роутеру от Вас потребуется придумать и указать пароль администратора:
Старайтесь сделать его посложнее и длиной не менее 6-8 символов. После этого нажмите на кнопку «Приступить к работе».
Далее будет запущен мастер быстрой настройки маршрутизатора. В случае с Archer C64 он действительно удобный и позволяет полностью настроить все базовые функции.

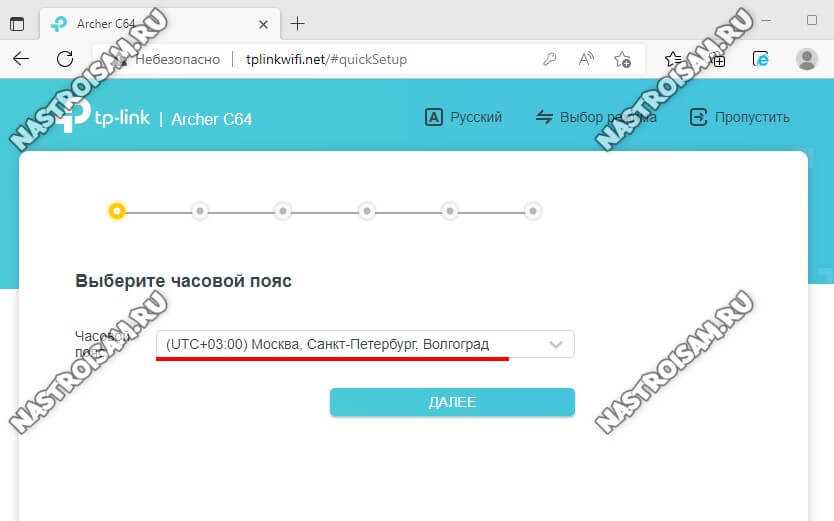

Выберите свой часовой пояс и нажмите кнопку «Далее».
Второй шаг — проверка подключения к Интернету. Подключите кабель провайдера к роутеру:
Если такой возможности нет — можно нажать на кнопку «Пропустить».

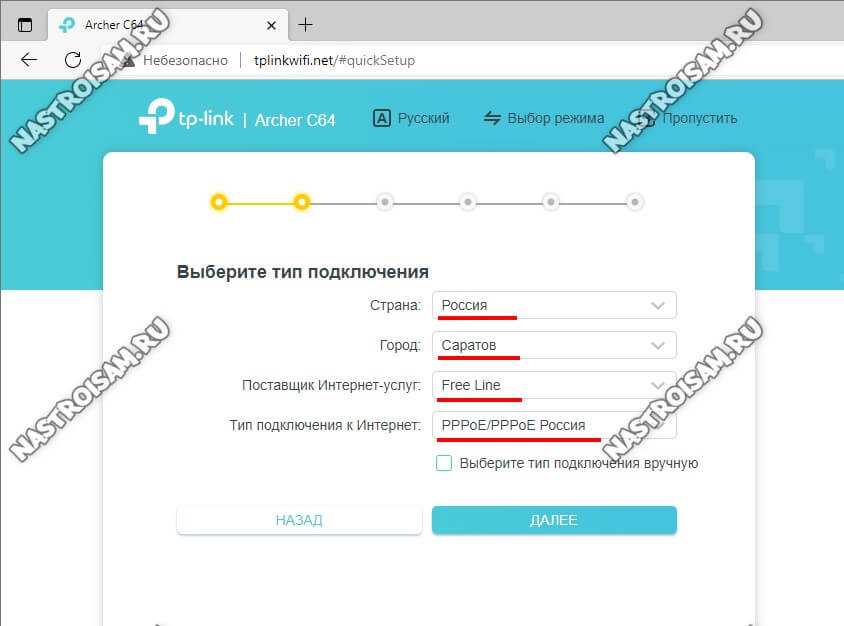

Третий шаг — настройка подключения роутера к Интернету. Вы можете выбрать свой город, провайдера и тип подключения:
Если Вашего города или провайдера нет в списке — поставьте галочку «Выберите тип подключения». Появится список возможных вариантов подключения:
Наиболее распространённые в России варианты — это «Динамический IP-адрес» и «PPPoE». В первом случае дополнительных настроек подключения обычно не требуется, а вот в случае использования протокола PPPoE необходимо будет дополнительно указать имя пользователя и пароля на подключение, которые Вы получили у провайдера при заключении договора.
Обратите внимание, если Вам необходимо настроить цифровое телевидение IPTV через STB-приставку, то необходимо кликнуть на ссылку «Специальные настройки интернет-провайдера (IPTV/VLAN)». Откроются дополнительные параметры настройки:

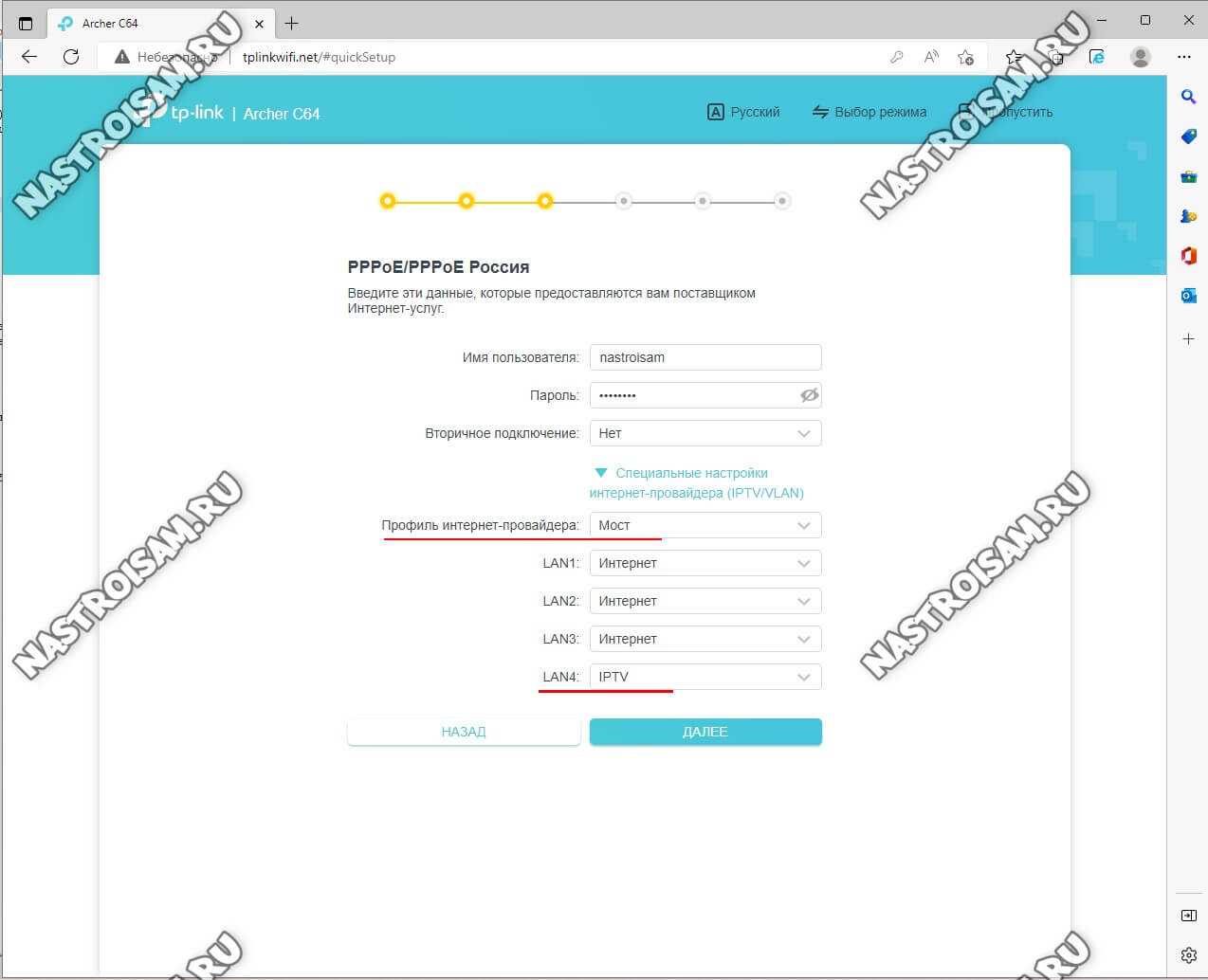

Здесь надо будет выбрать профиль провайдера — обычно это просто «Мост» (Bridge). Ниже надо будет для LAN-порта, в который включена ТВ-приставка поставить значение «IPTV».
Если у Вашего провайдера для работы цифрового телевидения надо указывать идентификатор VLAN ID (например, Ростелеком), тогда в поле выбора провайдера поставьте значение «Указать вручную». Добавится много разных настроек и полей для ввода:
Вам надо поставить галку «IPTV VLAN 802.1Q Тег», а остальные надо снять (см. скриншот). Введите идентификатор VLAN ID для IPTV — его надо предварительно узнать в техподдержке устройства. Приоритет для VLAN — поставьте значение «4».
Ниже, напротив LAN-порта, в который включена приставка, поставьте значение IPTV.
Нажмите кнопку «Далее».
Будет выполнена проверка подключения к Интернету.

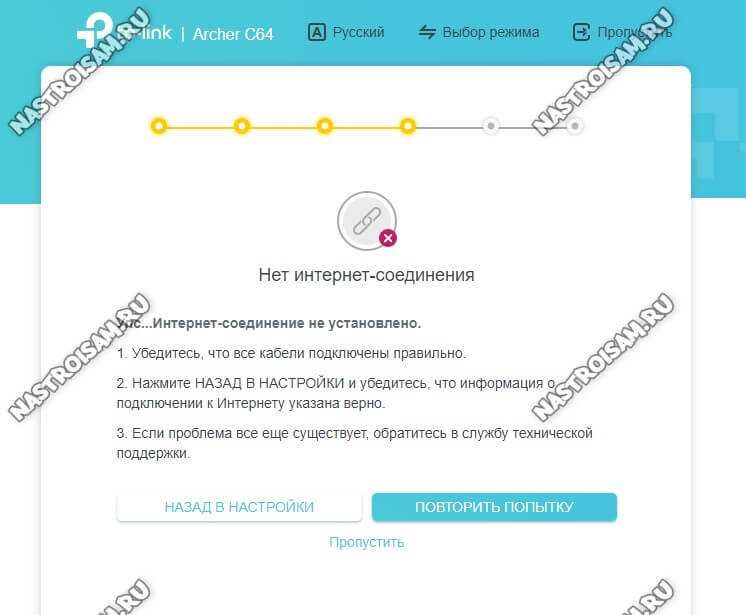

Если кабель провайдера подключен и Вы всё сделали правильно, то соединение поднимется. У меня же в примере кабель не подключен и потому я нажимаю на кнопку «Пропустить».
Переходим к настройке Wi-Fi на TP-Link Archer C64:
Здесь можно изменить используемые по умолчанию имя сети Вай-Фай и пароль для подключения к ней.
Так же можно активировать функцию «SmartConnect» — у Вас будет одно имя сети на оба диапазона и роутер будет сам следить за уровнем сигнала и переключать клиентов с диапазона на диапазон для достижения лучшей скорости.
После этого надо будет подтвердить сделанные изменения:
На этом этапе надо будет переподключиться к роутеру Archer C64 уже с новым именем сети и паролем.
Финальный этап — проверка всех выполененных настроек:
Нажимаем на кнопку «Далее». Базовая настройка TP-Link Archer C64 завершена, основной функционал настроен!
Настройка интернет-соединения.
В меню вверху веб-интерфейса выбираем раздел «Interface Setup», а в нем — подраздел «Internet»:
Универсальный маршрутизатор RT-A1W4L1USBn Вас сразу попросит выбрать Uplink-порт, то есть тип порта, в который подключен кабель провайдера. Мы подключаемся по ADSL, поэтому в списке «Transfer Modes» надо выбрать ATM.
Ниже в списке «Virtual Circuit» выбираем первое соединение — его индекс 0.
Для просмотра всех имеющихся соединений можно нажать кнопку «PVCs Summary». Вам откроется отдельное окно с таблицей имеющихся ADSL-соединений.
Обязательно следите, чтобы параметр «Status» был отмечен галочкой «Activated». Иначе соединение будет неактивно. Ниже, заполняем поля «VPI» и «VCI» для Интернет-соединения. Их значения для разных филиалов Ростелеком — здесь.
«ATM QoS» выбираем «ubr», ниже в разделе «ISP» надо выбрать тип подключения.
Если Вам нужно настроить модем в режим прозрачного моста — бридж, чтобы каждый раз запускать подключение к Интернет с рабочего стола — выберите «Bridge Mode».
Если же у Вас несколько компьютеров и Вам надо чтобы модем работал в режиме роутера — раздавал Интернет на подключенные устройства, в том числе и по WiFi — выставляйте значение «PPPoA/PPPoE». Вам станет доступен раздел «PPPoE»:
Здесь Вам надо ввести в поля «Username» и «Password» логин и пароль на подключение, выданные Вам в Ростелеком. Encapsulation надо выбрать «LLC», «PPP Authentication» — «AUTO»
Чтобы соединение было постоянно активно — параметру «Connection» надо присвоить значение «Always On».
Обязательно обратите внимание на что, чтобы «Default Route» на интернет-соединении стоял «Yes», параметр «Get IP Address» в положении «Dynamic», а «NAT» — «Enable»:
В итоге у Вас должно получиться вот так:
Нажимаем кнопку SAVE.
Теперь, даже если у Вас только Интернет и нет IPTV — все равно я бы советовал перейти в раздел «Advanced Setup» -> «PortBinding» и правильно сгруппировать порты.
«Active» ставим в положение «Enable», «Group Index» — 0, в табличке «ATM VC’s» ставим галочку только на 0, в таблице «Ethernet» ставим галочки на все порты. Если у Вас подключена услуга IPTV, то на тот порт, в который включена IPTV-приставка галку не ставим. В табличке «WLan» ставим галочку на 1. Нажимаем кнопку Save.
Готово, подключение к Интернет на роутере Ростелеком настроено.

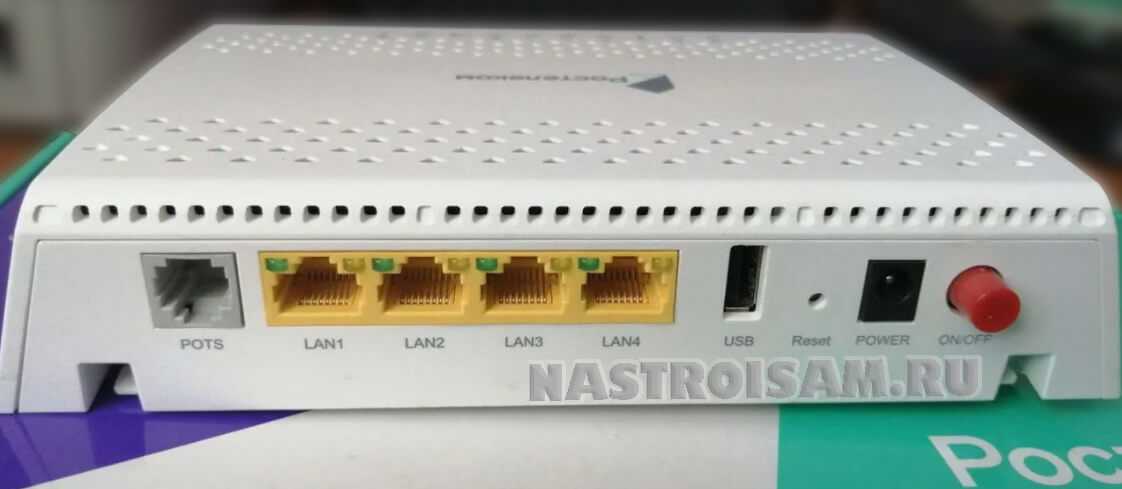

Технические характеристики RT-GM-1 HW ver.4
Чип (CPU) — Broadcom BCM68380 (600 MHz, 2 ядра)
Память ПЗУ (Flash) — 128 МБ
Память ОЗУ (RAM) — 256 МБ
Модуль WiFi:
2,4 GHz — чип BCM43217T 802.11n
5 GHz — чип BCM4360 802.11ac
Порты:
1 х GPON типа SC/APC
4 x Gigabit Ethernet 100/1000Base-T
1 x POTS FXS RJ-11
2 X USB 2.0
По качеству работы этой модели оптического терминала могу сказать следующее. Зона покрытия Wi-Fi средняя и среди других моделей GPON терминалов Ростелеком не выделяется, так что чудес ждать не стоит и три бетонных стены он не пробьёт.
Была проблема с вещанием беспроводной сети 5 ГГц, но на последних версиях прошивки это устранили и после перепрошивки роутер работает стабильно без каких-либо проблем. Ссылку на актуальную прошивку для Sercomm RT-GM-1 я выложу в конце инструкции.
Так же было несколько партий с неисправными блоками питания, но это брак и его сразу вернули. Абонентам, кому такие попались, производилась замена.
Как настроить подключение к Интернету
IP-адрес WiFi-роутера Ubiquiti AirRouter в локальной сети — 192.168.1.1. В установленной на гаджете операционной системе AirOS используются логин ubnt и пароль по-умолчанию — ubnt.

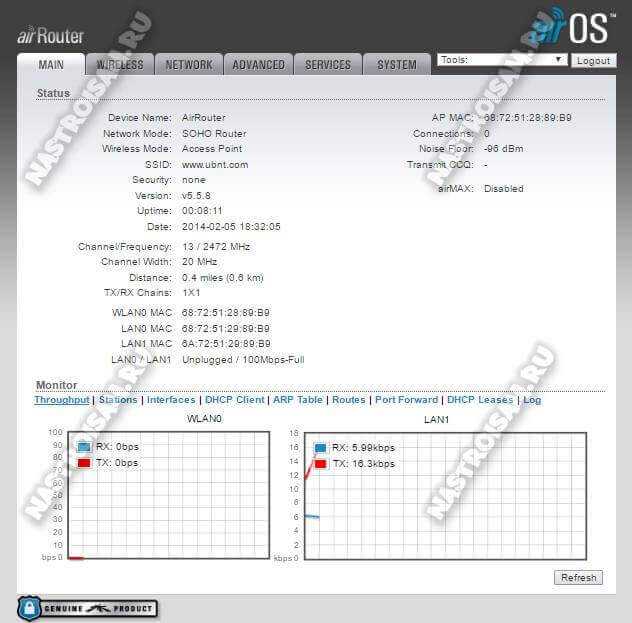

После авторизации попадаем на статусную страницу устройства:
Здесь собрана самая полная информация о текущем состоянии маршрутизатора.
Для настройки соединения с провайдером Вам надо открыть раздел меню Network:
Режим работы «Network Mode» надо выбрать «SOHO Router». Теперь спускаемся ниже, в раздел «WAN Network Settings». Здесь надо выбрать используемые тип подключения.
Самый простой вариант — Динамический IP. Он используется в ТТК Урал и некоторых филиалах Ростелеком. Для его настройки надо у параметра «WAN IP Address» поставить галочку «DHCP». Проверьте, чтобы так же стояла галочка «NAT Enable».
Более ничего трогать не нужно. Нажимаем кнопку «Change».
Второй, не менее популярный протокол, который используют провайдеры — PPPoE. Он используется на всей зоне присутствия Дом.ру и в большинстве филиалов ПАО Ростелеком. Чтобы его настроить, надо в «WAN IP Address» поставить флажок «PPPoE».
Ниже, в поля «Username» и «Password» надо прописать логин и пароль, который Вам выдали при подключении к провайдеру.
Обязательно проверьте, чтобы стояла галочка «NAT Enable» и нажимаем кнопку «Change».
Внимание: В последних версиях AirOS необходимо подтвердить изменение настроек. Для этого в верхней части окна надо нажать кнопку «Apply»
Цифровое телевидение IPTV
Если у Вас так же подключена услуга Интерактивное ТВ, то для неё в большинстве случаев так же необходимо сделать дополнительные настройки, а именно — выделить порт. В моём примере это будет первый Ethernet-порт.
Настройка IPTV на AirRouter осуществляется одним из следующих способов.Первый вариант — через раздел «Multicast Routing Settings»:
Здесь надо поставить галочку Enable и выбрать входящий порт Multicast Upstream LAN0 (он же WAN-порт), а принимающим — порт приставки — LAN1.
Второй вариант — запараллеливание порта для ТВ-приставки и WAN. Для этого надо в Bridge Network создать ещё одно соединение — BRIDGE1 и добавить в него порты LAN0 и LAN1.
Третий вариант — с использованием идентификатора VLAN. В этом случае ТВ поток приходит к абоненту в тегированном виде и на роутере тег снимается. Так, например, организована услуга Интерактивное телевидение в нашем филиале Ростелеком.
Чтобы настроить работу по такой схеме, надо сначала в техподдержке уточнить VLAN ID, который используется на Вашем домовом коммутаторе.
Затем, надо в разделе «Network» развернуть подраздел «VLAN Network»:
В списке интерфейсов выбираем LAN0 (он же WAN) и в графе «VLAN ID» прописываем идентификатор для IPTV. Нажимаем кнопку «Add».
После этого у нас появится дополнительно растегирующий логический интерфейс. В моём случае это — LAN0.555.
Далее, разворачиваем подраздел «Bridge Network» и создаём ещё один интерфейс — Bridge1:
В него надо добавить порт для приставки — LAN1 и растегирующий логический интерфейс LAN0.555. Применяем настройки нажав последовательно на кнопки «Change» и «Apply».
