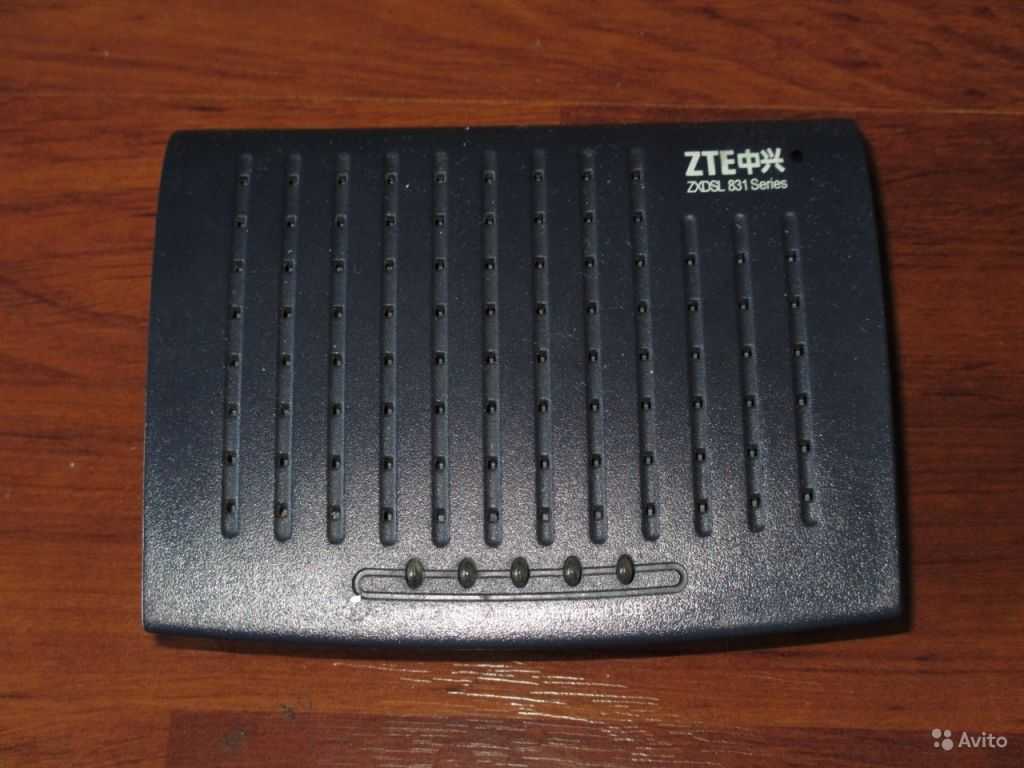

Настройка модема ZTE ZXDSL 831 С II
АДСЛ модем ZTE ZXDSL 831 С II устанавливается специалистами МГТС при подключении абонента к интернету при помощи стандартной телефонной линии. При возникновении каких-либо сбоев в работе устройства можно осуществить эту операцию самостоятельно. Для этого необходимо выполнить:
1. Подключение модема к компьютеру.
- Зайдите в настройки сетевой карты вашего ПК;
- Откройте протокол TCP/IPv4;
- Переведите настройки протокола в ручной режим и введите следующие значения: Ай пи адрес — 192.168.1.2, Маска сети — 255.255.255.0, Основной шлюз — 192.168.1.1, Предпочтительный сервер — аналогично шлюзу, Альтернативный сервер — 195.34.32.116;
- Подтвердите внесенные изменения нажатием кнопки «ОК».
2. Вход в меню настроек.
- Согласно одной из указанных в инструкции ZTE ZXDSL 831 С II схем, проверьте правильность подключения устройства.
- Откройте любой удобный для вас браузер и в адресной строке введите 192.168.1.1 .
- В окне аутентификации ZTE 831 С введите следующие значения: login – admin, пароль – admin.
- Подтвердите правильность введения данных, нажав на кнопку «ОК».
3. Изменение настроек подключения к интернету.
Для выполнения этой операции необходимо выполнить следующие действия:
- В боковой части экрана перейдите сначала во вкладку «Advanced Setup», а затем в «WAN».
- В открывшемся окне нажать на кнопку «Edit» в поле со значением 1/50.
- Введите в поле «VPI» значение 1, а в поле «VCI» 50 и нажмите на кнопку «Next».
- В настройках протоколов передачи данных поставьте галочку напротив PPPoE, а в выпадающем списке, расположенном внизу экрана, выберите значение «LLC/SNAP-BRIDGING». После этого нажмите на кнопку «Next».
- В полях логин и пароль, в точности, укажите данные. которые указаны в договоре на оказание услуг, а в поле Service Name введите название компании-провайдера.
- Установите галочку в поле «Enable WAN Service» и нажмите на кнопку «Next».
- Проверьте правильность введенных данных в таблице и нажмите на кнопку «Save».
После проведения всех необходимых изменений и проверки правильности данных можете нажать на кнопку «Save/Reboot». В ответ на эти действия браузер выдаст сообщение о том, что производится перезагрузка оборудования и в автоматическом режиме и начнет работу через пару минут.
Источник
Чипсет прибора
Отечественные пользователи, сталкивающиеся с 3G/4G-модемами, знают, что большинство предлагаемых на рынке моделей выпускаются одними и теми же компаниями – ZTE, Alcatel и Huawei.
И большинство продукции этих брендов комплектуются высокопроизводительными процессорами Qualcomm, HiSilicon Balong или Mediatek.
Однако из-за повышения стоимости маршрутизаторов в результате роста курсов валют привело к появлению в 2015–2016 годах оборудования на менее известных чипсетах.
Модель ZTE MF920 оборудована процессором Wisefone 7520 собственного производства. Выполненная по технологии 28 нм деталь отличается низким потреблением энергии и предназначена, в первую очередь, для мобильных устройств из бюджетного сегмента.
Хотя стоимость маршрутизатора с момента выпуска (когда он продавался всего за 1200 руб.) выросла почти в 2,5 раза – и теперь его можно приобрести за 2900–5000 рублей.
Разблокировка роутера для работы с другими операторами
Большинство современных «брендированных» (то есть предназначенных для использования в сети конкретного оператора) роутеров имеют блокировку, не позволяющую подключиться к другой сети.
Таким образом, просто вставив SIM-карту другой компании – например, МТС – пользователь увидит сообщение о необходимости разблокировки маршрутизатора. Это позволяет владельцу устройства всё-таки сменить не устраивающего по какой-то причине оператора – хотя для этого придётся узнать код NCK.
Ещё в прошлом году, когда маршрутизатор уже был в продаже, возможности разблокировать его не было.
Сейчас на определённых сайтах можно найти базы данных, с помощью которых несложно определить нужную комбинацию – причём, не для каких-то отдельных устройств, а для любого роутера.
Получить сведения можно, всего лишь зная IMEI-номер прибора, состоящий из 15 знаков и расположенный на одной из страниц веб-интерфейса.
Настройка модема zte zxhn h108n
Когда соединение с компьютером установлено, на передней панели роутера zxhn h108n начинает светиться индикатор, соответствующий LAN-порту, подключенному к сетевой карте ПК.
1. Запустите установленный на ПК интернет-браузер (Chrome, Opera, Mozilla или любой другой) и в адресной строке введите: «http://192.168.1.1».
2. Появится окно входа, в котором необходимо указать: «Имя пользователя» — «admin», «Пароль» — «admin». Нажмите кнопку «Вход», и вы попадёте в интерфейс настройки модема zte zxhn h108n.
Дальнейшие пункты инструкции соответствуют первичной настройке маршрутизатора. Если же роутер h108 n до этого был в эксплуатации, рекомендуется сбросить настройки модема до заводских с помощью кнопки RESET, расположенной на задней панели устройства. Для этого нажмите кнопку чем-нибудь тонким (например, иголкой), задержите так на 10-15 секунд и дождитесь перезагрузки вашего маршрутизатора.
3. Здесь, прежде всего, система предложит вам изменить заводской пароль доступа к настройкам маршрутизатора настройки. Введите старый пароль «admin», после чего укажите свой новый пароль в полях: «Новый пароль» и «Подтвердите пароль».
После этого кликните кнопку «Следующая страница».

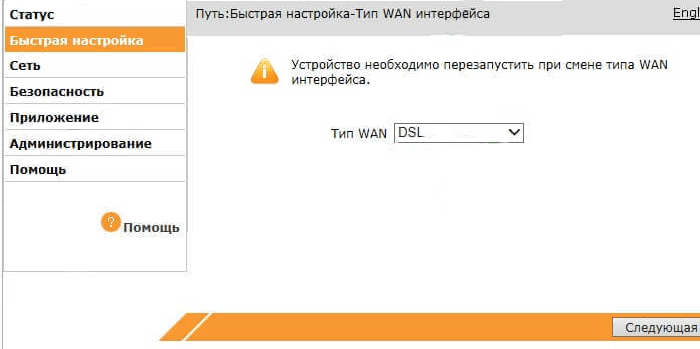

4. На следующей странице укажите тип подключения: «DSL» и вновь нажмите «Следующая страница».
На некоторых версиях прошивки данный пункт настройки маршрутизатора может отсутствовать.
5. Дальнейшие настройки нужно в соответствии с параметрами, указанными в договоре с провайдером:
Тип соединения: PPPoE (в большинстве случаев).
6. На следующей странице вводятся данные VPI/ VCI — из вашего договора с провайдером.
Внизу страницы расположен раздел «Связь с LAN портами» — здесь поставьте галочки не тех разъемах, которые будут раздавать интернет (последний порт рекомендуется оставить свободным для IP-TV).
Также отметьте маркером SSID1 чтобы задействовать модуль Wi-Fi (для беспроводного подключения к маршрутизатору)
Перейдите на следующую страницу.
7. Здесь если на 5 шаге был указан тип соединения с провайдером PPPoE — появится окно авторизации. Введите логин и пароль для подключения к интернету из вашего договора с провайдером.
Если же при настройке модема zxhn h108n вы установили тип подключения DHCP, то этапа ввода логина/пароля не будет.
На этом настройка интернет-подключения на беспроводном adsl модеме zte zxhn h108n окончена.
При переходе на следующую страницу появится окно с предупреждением: «Внимание! Вы уверены, что хотите переключиться тип WAN?»
Если у вас подключена услуга IP-TV, нужно нажать кнопку «Подтвердить» и создать дополнительное подключение для телевидения;
Если настраивать IP TV вам не нужно, нажмите «Отменить», после чего вам откроется окно дополнительных настроек wi fi.

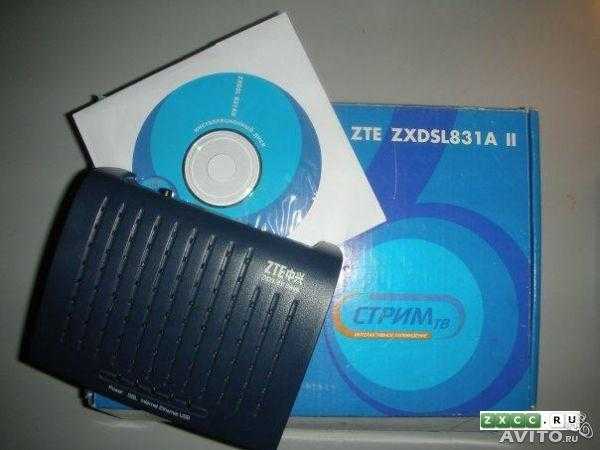

Настройка модема ZTE ZXDSL 831 А II
ADSL модем ZTE ZXDSL 831 A II устанавливается у абонентов при подключении к интернету через телефонную сеть. При монтаже специалисты компании проводят первичную настройку модема. В тех случаях, когда возникают какие-либо проблемы в работе, связанные со сбоями в работе, устройство можно перепрограммировать самостоятельно. Для этого необходимо выполнить:
1. Подключение модема к компьютеру.
- Зайдите в настройки сетевой карты вашего ПК (для каждой ОС разные варианты входа в настройки);
- Откройте протокол TCP/IPv4;
- В ручном режиме введите следующие настройки: IP — 192.168.1.2, Маска — 255.255.255.0, Шлюз — 192.168.1.1, Предпочтительный сервер — 195.34.31.50, Альтернативный сервер — 62.112.106.130;
- Подтвердите внесенные изменения нажатием кнопки «ОК».
2. Вход в меню настроек.
Согласно одной из указанных в инструкции ZTE ZXDSL 831 А II схем, проверьте правильность подключения устройства.
Откройте любой удобный для вас браузер и в адресной строке введите 192.168.1.1 .
В окне аутентификации ZTE 831 А следует ввести имя пользователя и пароль. По умолчанию login – admin, password – admin.
Подтвердите правильность введения данных, нажав на кнопку «ОК».
3. Изменение настроек подключения к интернету.
Для выполнения этой операции необходимо выполнить следующие действия:
- В верхней части экрана перейдите во вкладку «Advanced».
- Затем в боковом меню перейдите сначала «WAN», а потом в «Connections».
- В открывшемся окне, в поле со значением 1/50 нажмите значок «карандаш».
- В поле «VPI» установите значение 1, а в поле «VCI» — 50. В выпадающем списке пункта «Service category» выберите «UBR Without PCR» и нажмите на кнопку «Next».
- Выберите протоколов передачи данных PPPoE, а в списке способов инкапсуляции установите «LLC/SNAP». После этого нажмите на кнопку «Next».
- Укажите автоматический способ получения Ай Пи и включите функцию NAT. Подтвердите действие нажатием на кнопку «Next».
- В полях логин и пароль, в точности, укажите данные. которые указаны в договоре на оказание услуг и поставьте галочку в пункте Always On. Нажмите на кнопку «Next».
- Проверьте правильность введенных данных в таблице и нажмите на кнопку «Finish».
После проведения всех необходимых изменений и проверки правильности данных можете нажать на кнопку «Finish» и дождаться окончания автоматической перезагрузки оборудования. Теперь останется только закрыть окно настроек и проверить работоспособность роутера. Если все было сделано правильно, то доступ к интернету будет восстановлен автоматически. В противном случае придется выполнить всю процедуру еще раз или обратиться за помощью в отдел поддержки абонентов вашего провайдера.

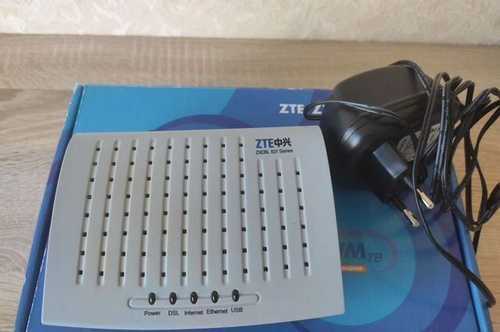

Распаковка и установка оборудования
Роутеры ZXDSL 931WII и ZXDSL 831CII для подключения и последующей настройки под Ростелеком нуждаются в полной комплектации. При нехватке одного из основных компонентов начать работу с маршрутизатором не удастся. Поэтому рекомендуется в первую очередь проверить комплект поставки оборудования.
Комплектация роутера

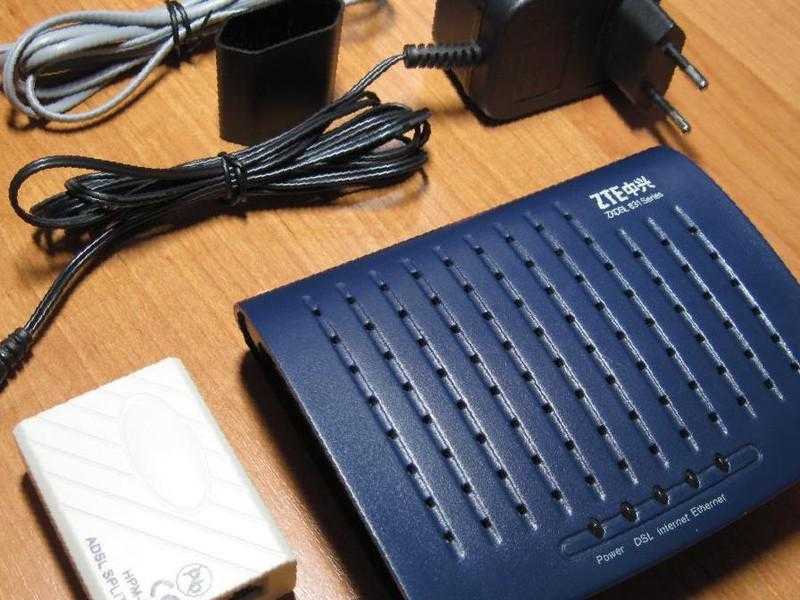

В коробке с роутерами ZTE линейки ZXDSL поставляется:
- беспроводный маршрутизатор;
- блок питания на 12 В;
- сплиттер;
- кабель для телефона;
- сетевой Ethernet шнур;
- диск с ПО и документацией;
- инструкция;
- сертификат от ZTE (гарантия качества);
- документ на гарантийное обслуживание.
Начальный комплект, находящийся в коробке с беспроводным маршрутизатором, позволит выполнить активацию основных функций оборудования. Тем не менее, для того чтобы подсоединить IP телефоны и дополнительные устройства, понадобится отдельно купить необходимые шнуры.
Разъемы, кнопки и индикаторы
Перед тем как перейти в программное обеспечение оборудования и выполнить настройку необходимых функций модемов ZTE ZXDSL 931WII или ZXDSL 831CII от Ростелекома, понадобится правильно подключить маршрутизатор к сети провайдера. Для этого рекомендуется ознакомиться с разъемами и кнопками управления, доступными на корпусе устройства.

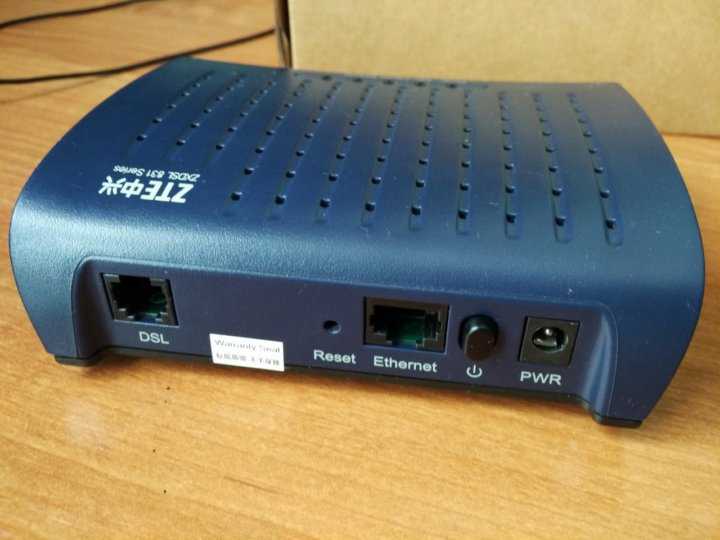

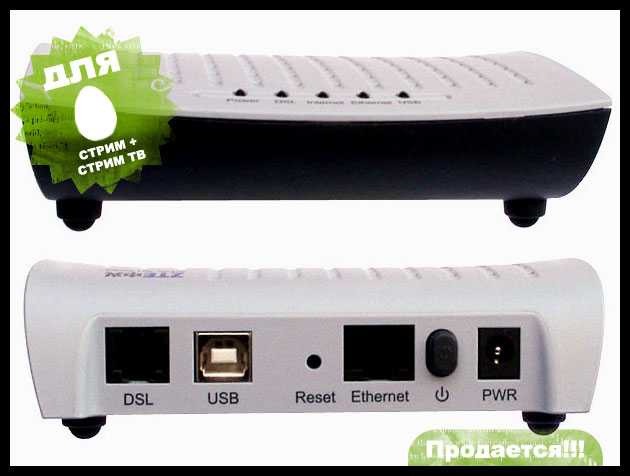

На задней стенке роутера расположены интерфейсы:
- питания;
- DSL-вход;
- LAN (1-4).
Помимо разъемов, здесь можно найти кнопки включения питания и сброса настроек (Reset). Для использования последней будет необходимо вооружиться тонким предметом, так как она расположена в углублении. Это сделано во избежание случайного нажатия.

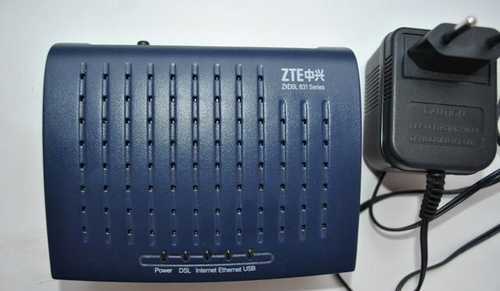

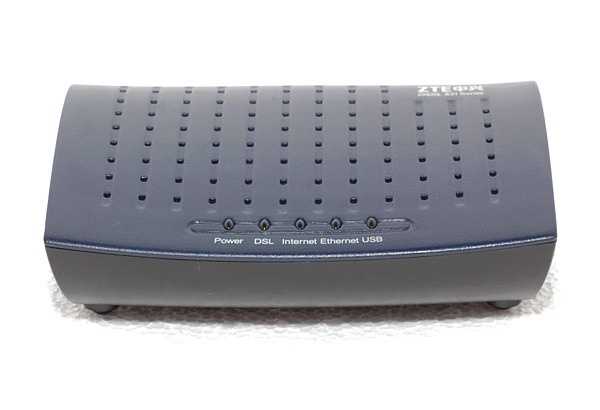

Передняя панель устройства оснащена индикаторами, которые оповещают о подключении питания, компьютеров по LAN-кабелю, работе Wi-Fi соединения и наличия связи с провайдеров.
Подключаем модем
Переходим к процессу подключения:
- Включите ПК и дождитесь загрузки операционной системы.
- Подключайте модем к коммутатору или ПК. Возьмите кабель Ethernet и соедините его с одним из разъемов LAN с коммутатором или сетевой картой в компьютере.
- Через сплиттер подключайте к телефонной линии свой модем. Делается это путем соединения разъема на модеме, где написано DSL, с разъемом на сплиттере, где указано MODEM. Для этого используется телефонный кабель, предоставляемый в комплекте с ZTE модемом.
- Разъем LINE (на сплиттере) подключайте к телефонной розетке. Учтите, при наличии розеток старого образца, с пятью штырьками, потребуется купить переходник на разъем евростандарта.
- В разъем PHONE на сплиттере подключите кабель от телефона.
- Адаптер питания следует подключить к модему. Для этого возьмите свой модем и подсоедините соответствующий кабель к БП. Нажмите кнопку включения. Если все подключено верно, после загрузки на модеме должно гореть три лампочки — одна из LAN, а также DSL и POWER.
Роутер zxhn h108n: настройка iptv
Если на последнем этапе настройки интернета на zxhn h108n iptv вы нажали «Подтвердить», то начнется очередной цикл настройки для создания нового подключения под IP TV:
На этапе «Выбор типа соединения» укажите «Bridge (RFC1483/2684)» и перейдите на следующую страницу;
В окнах VPI и VCI укажите соответствующие данные из договора с провайдером (для телевидения);
Уточнить параметры подключения IP TV также можно в службе поддержки вашего провайдера.
Отметьте маркером LAN4 в разделе «Связь с LAN портами» (порт, который вы оставили свободным на этапе настройки интернет-подключения);
Перейдите на следующую страницу.
Здесь вновь появится системное сообщение: «Внимание! Вы уверены, что хотите переключиться тип WAN?» — нажмите «Отменить», и вы перейдете в описанный выше раздел настроек wifi. В зависимости от версии прошивки и конкретной модели устройства внешний вид настройщика может незначительно изменяться
Однако основные этапы при быстрой настройке роутера zte zxhn h108n остаются стандартными у всех операторов
В зависимости от версии прошивки и конкретной модели устройства внешний вид настройщика может незначительно изменяться. Однако основные этапы при быстрой настройке роутера zte zxhn h108n остаются стандартными у всех операторов.
При англоязычной прошивке следует перейти в раздел Advanced Setup и выполнить аналогичные действия, следую подсказкам мастера настройки устройства.
Как подключить ZTE?
Как правило, у продвинутых пользователей не возникает проблем в подключении и настройке модемов ZTE. Но даже специалистам порой приходится прибегать к сохраненным записям, чтобы вспомнить тот или иной шаг установки модема.
Поэтому в данной статье мы расскажем, как подключить ZTE модем к компьютеру, чтобы вы в любой момент могли выполнить настройку устройства.
Технические параметры оборудования
Среди технических характеристик маршрутизатора ZTE MF920 стоит отметить:
- поддержку различных стандартов связи: GSM и LTE;
- высокую скорость передачи информации: по сети LTE – до 50 Мбит/с, для стандарта DC — HSPA+ – до 5,76 Мбит/с, для GSM-интернета – до 42 Мбит/с;
- возможность использования рядом мобильных операторов России и Украины: Билайн, МТС, Киевстар, Life и Vodafone;
- поддержку большинства современных операционных систем: Windows XP и выше, Mac OS от версии 10.5, платформы на базе Linux;
- небольшую массу: 120 г;
- компактные размеры (Д х В х Ш): 107,5 х 14,8 х 63,7 мм;
- большой диапазон действия: до 10 м от источника сигнала;
- мощный аккумулятор: ёмкость 2000 мАч.
К роутеру могут одновременно подключаться с помощью беспроводной сети или через USB до 8 устройств.
Модель MF920 поддерживает работу с компьютерами, ноутбуками и смартфонами на Виндоус, Мак ОС и Андроид.
Можно к нему подключить и игровые приставки Sony PlayStation и Xbox, айфоны и айпады. Производитель предоставляет на маршрутизатор двухлетнюю гарантию.
Настройка в режим BRIDGE
При первом подключении модема к компьютеру через USB установите драйвер устройства с диска, входящего в комплект. Установка происходит с помощью мастера автоматически или после его запуска и указания диска. Установите протокол TCP/IP компьютера, как указано в предыдущем пункте, только с другими значениями IP-адреса (192.168.100.5) и основного шлюза (192.168.100.1). Затем удерживайте на роутере кнопку RESET для автоматической настройки Интернета МГТС, а на РС создайте новое высокоскоростное соединение.
Для связи через Ethernet настройте TCP/IP с теми же параметрами, что в режиме роутера, и войдите в его меню через браузер. В «Advanced» выберите «PVC Port Bind» и кликните «Edit». В «Grouped Interfaces» воспользуйтесь правой стрелкой, добавляя в правую область «nas_1_50», и сохраните изменения кнопкой в нижней части экрана.
Настройка ZTE ZXDSL 931WII в режиме роутера для ADSL
Инструкция по настройке модема ZTE ZXDSL 931WII в режиме роутера при подключении по технологии ADSL. Рекомендуется при использовании Интернет и/или IPTV (в т.ч. ТВ на компьютере и Открытого ТВ)
1. В соответствии с инструкцией для Windows XP либо для Windows Vista / Windows 7 необходимо настроить статический адрес используя следующие параметры:
IP-адрес: 192.168.1.10
Маска подсети: 255.255.255.0
Основной шлюз: 192.168.1.1
Предпочитаемый DNS-сервер: 84.53.200.24

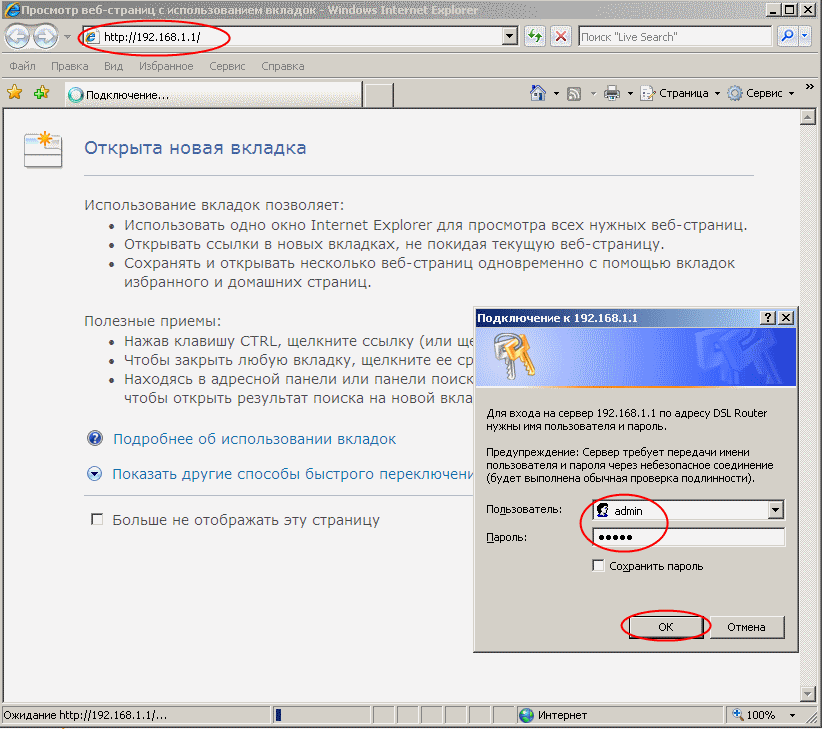

Альтернативный DNS-сервер: 84.53.199.2542. Открыть браузер (Internet Explorer, Firefox Mozilla, Opera или другой). В адресной строке ввести http://192.168.1.1 и нажать Enter на клавиатуре. В появившемся диалоге в поля “Пользователь” и “Пароль” ввести “admin” и нажать кнопку “OK”.

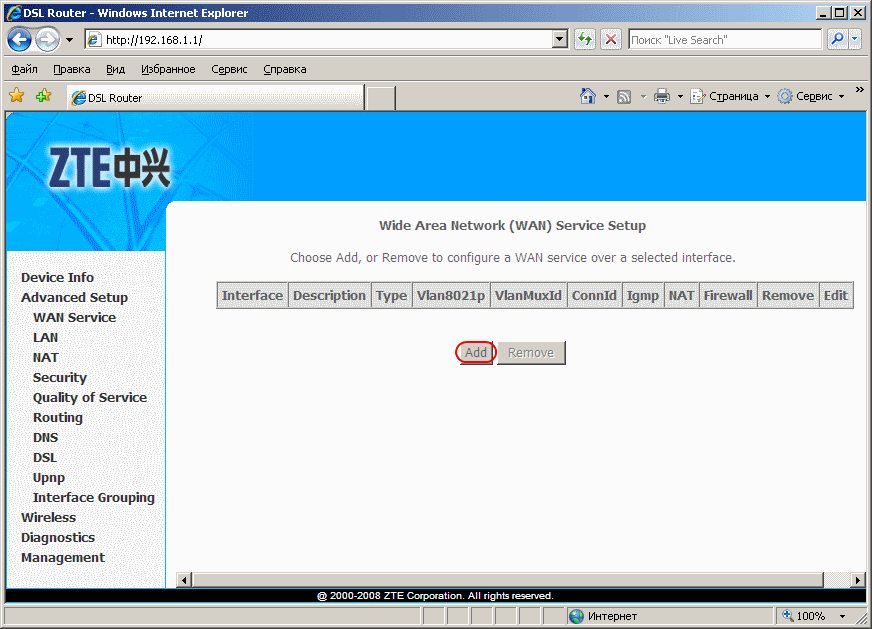

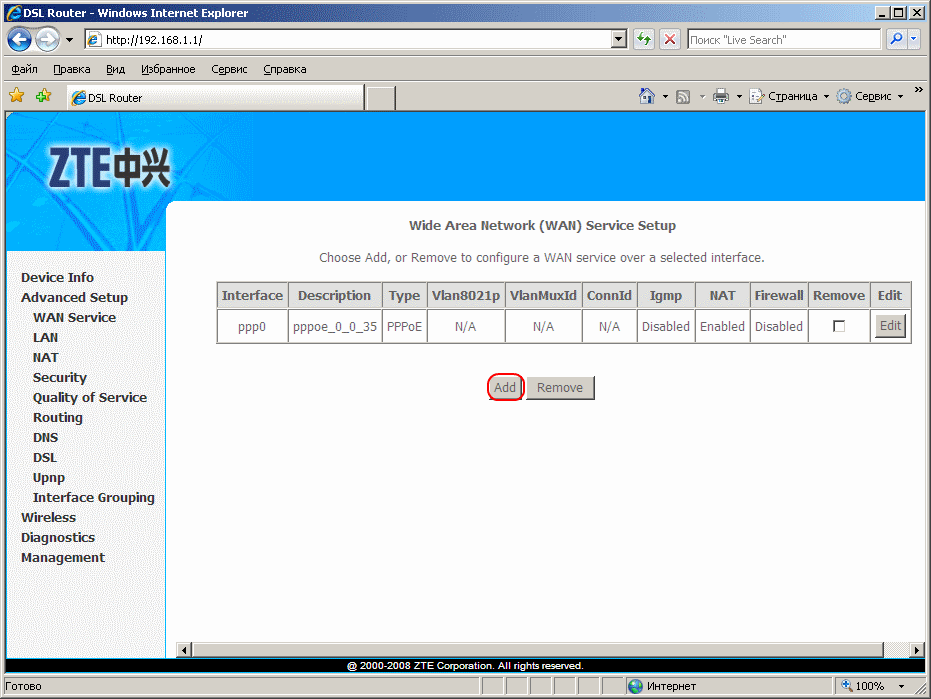

3. Слева нажать “Advanced Setup” -> “WAN Service”. Если в появившемся списке присутствую какие-либо записи, перед настройкой рекомендуется удалить их, проставив галочку “Remove” в каждой строке и нажав на кнопку “Remove”
4. После очистка списка нажать кнопку “Add” для добавления настройки.

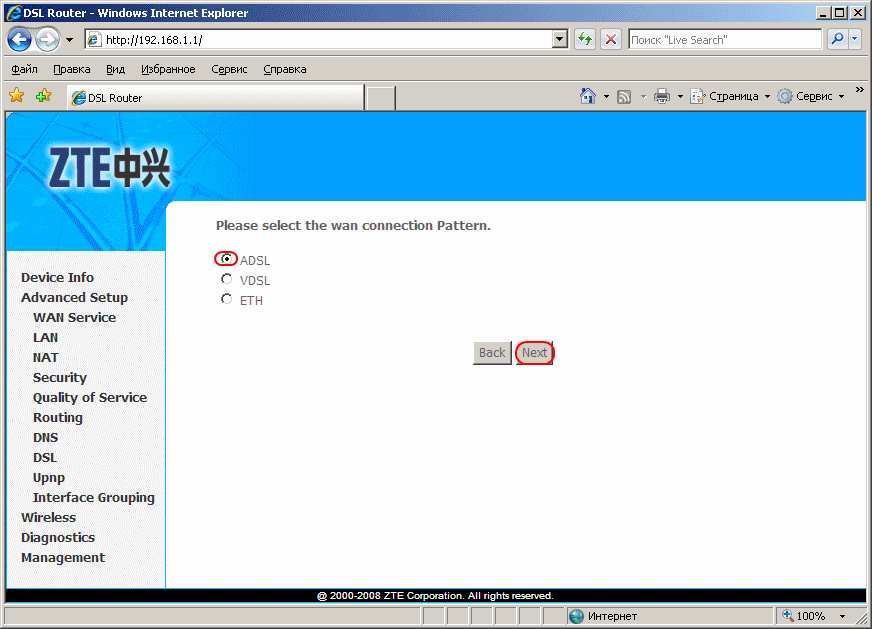

5. Отметить “ADSL” и нажать кнопку “Next”.
6. Ввести информацию:
- в поле VPI ввести
- в поле VCI ввести 35
- отметить “PPP over Ethernet (PPPoE)”
- в выпадающем списке Encapsulation Mode выбрать “LLC/SNAP-BRIGING”
- в выпадающем списке Service Category выбрать “UBR Without PCR”
Нажать кнопку “Next”.

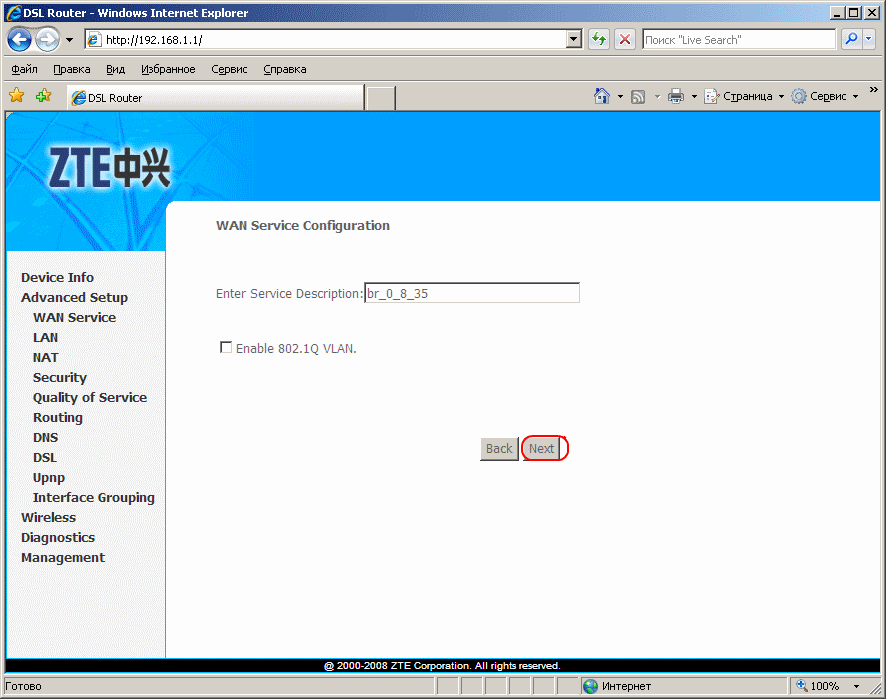

7. Нажать кнопку “Next”.
8. Ввести следующую информацию
- в поле PPP Username ввести логин на доступ в интернет (указан в регистрационной форме)
- в поле PPP Password ввести пароль на доступ в интернет (указан в регистрационной форме)
- в MTU ввести 1492
- поставить галочку “Enable NAT”
- убрать галочку “Enable Firewall”
- убрать галочку “Enable IGMP Multicast”
Нажать кнопку “Next”.
9. Нажать кнопку “Next”.

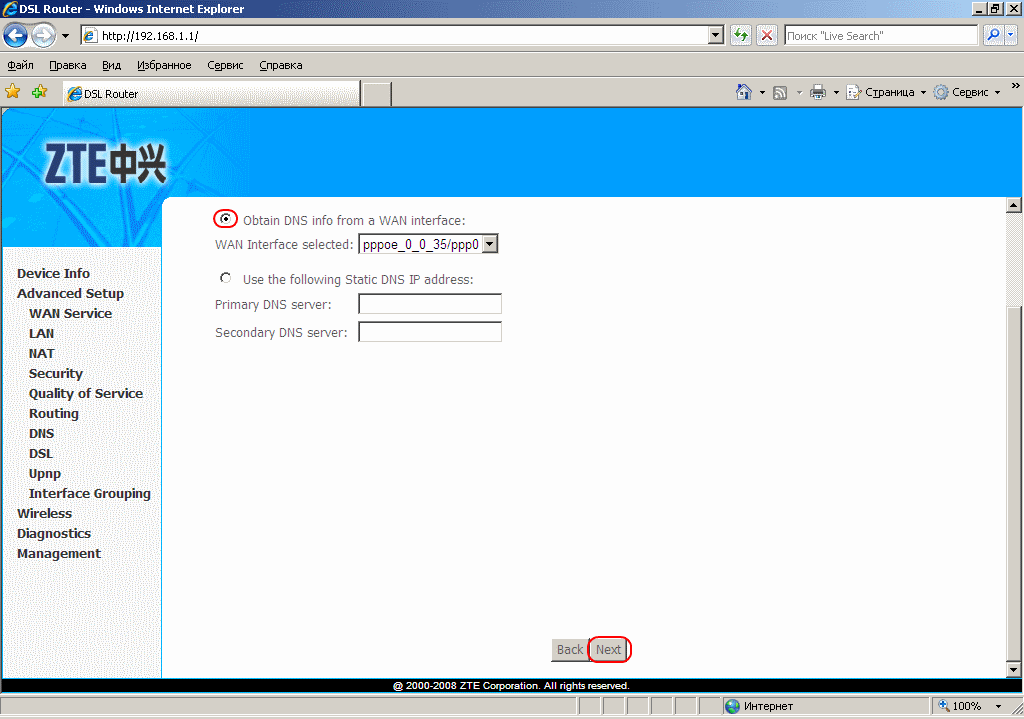

10. Отметить “Obtain DNS info from a WAN interface” и нажать кнопку “Next”.

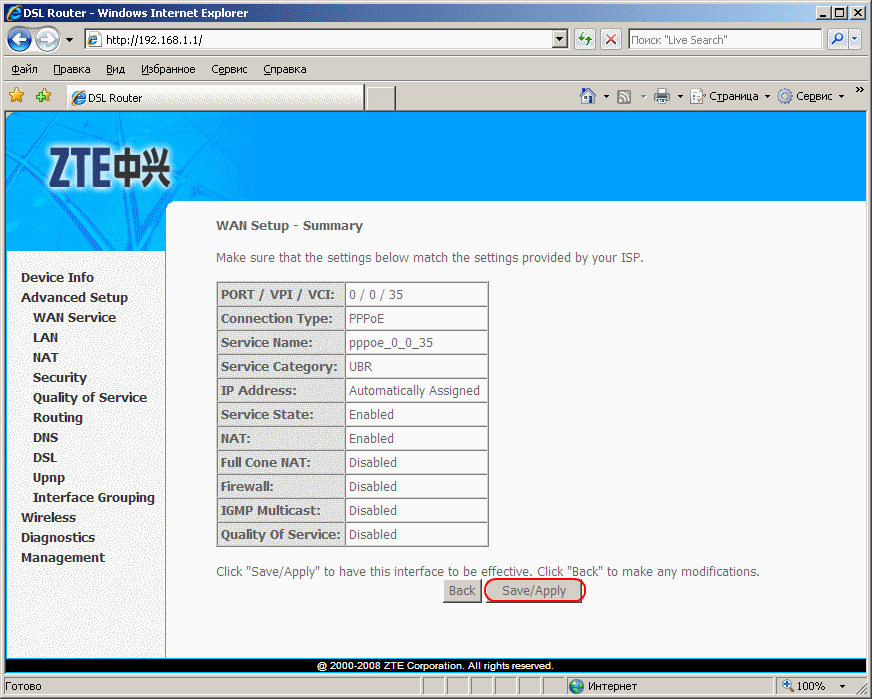

11. Нажать кнопку “Save/Apply”.
12. Нажать кнопку “Add” для добавления еще одной настройки.
13. Ввести информацию:
- в поле VPI ввести 8
- в поле VCI ввести 35
- отметить “Bridging”
- в выпадающем списке Encapsulation Mode выбрать “LLC/SNAP-BRIGING”
- в выпадающем списке Service Category выбрать “UBR Without PCR”
Нажать кнопку “Next”.
14. Нажать кнопку “Next”.
15. Нажать кнопку “Save/Apply”.
16. Нажать кнопку “Add” для добавления еще одной настройки.

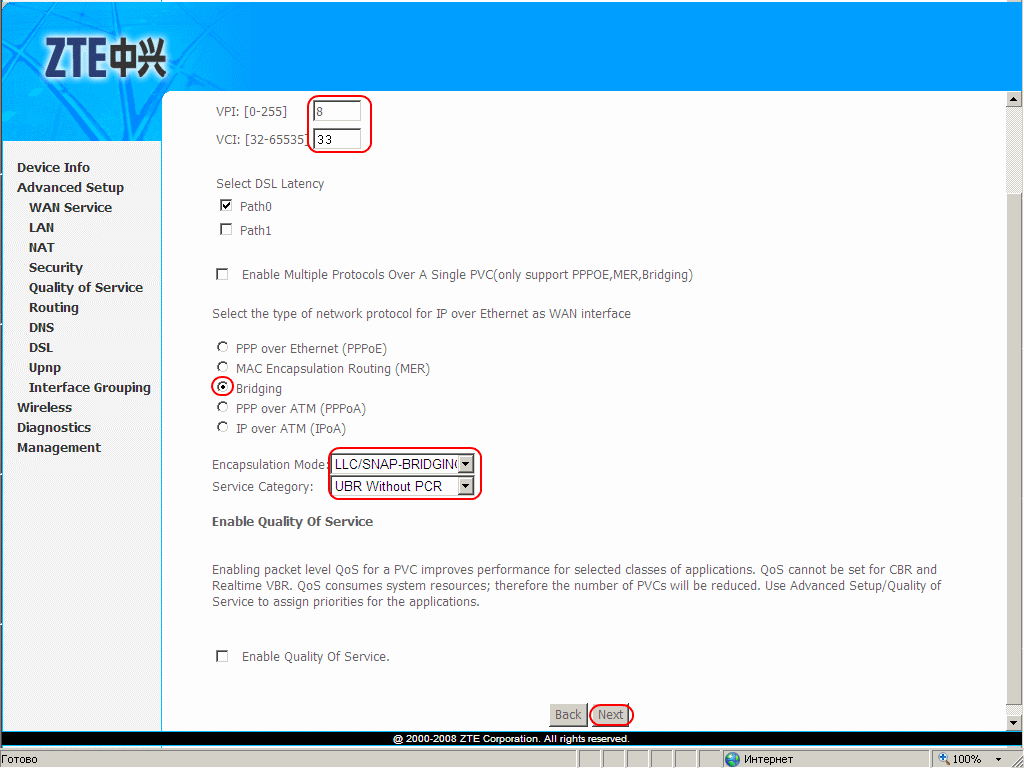

17. Ввести информацию:
- в поле VPI ввести 8
- в поле VCI ввести 33
- отметить “Bridging”
- в выпадающем списке Encapsulation Mode выбрать “LLC/SNAP-BRIGING”
- в выпадающем списке Service Category выбрать “UBR Without PCR”
Нажать кнопку “Next”.
18. Нажать кнопку “Next”.
19. Нажать кнопку “Save/Apply”.
20. Слева нажать “Advanced Setup” -> “DSL” и сделать следующие настройки:
- поставить галочку “G.Dmt Enabled”
- поставить галочку “ADSL2 Enabled”
- поставить галочку “ADSL2+ Enabled”
- поставить галочку “AnnexM Enabled”
- снять галочку “VDSL2 Enabled”
Нажать кнопку “Save/Apply”

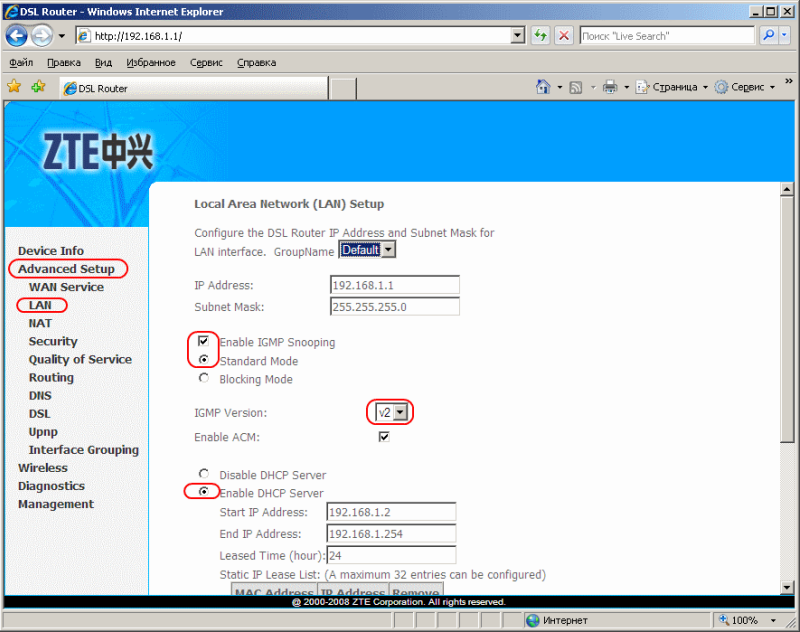

21. Слева нажать “Advanced Setup” -> “LAN” и сделать следующие настройки:
- поставить галочку “Enable IGMP Snooping”
- отметить “Standart Mode”
- поставить галочку “ADSL2+ Enabled”
- в выпадающем списке IGMP Version выбрать “v2″
- отметить “Enable DHCP Server”
Нажать кнопку “Save/Apply”
Настройка беспроводного соединения WIFI
1. Слева нажать “Wireless” -> “Basic” и сделать следующие настройки:
- поставить галочку “Enable Wireless”
- поставить галочку “Enable Wireless Multicast Forwarding (WMF)”
- в поле SSID ввести название WIFI точки, которое будет отображаться при поиске сети
- в выпадающем списке IGMP Version выбрать “RUSSIAN FEDERATION”
Нажать кнопку “Save/Apply”

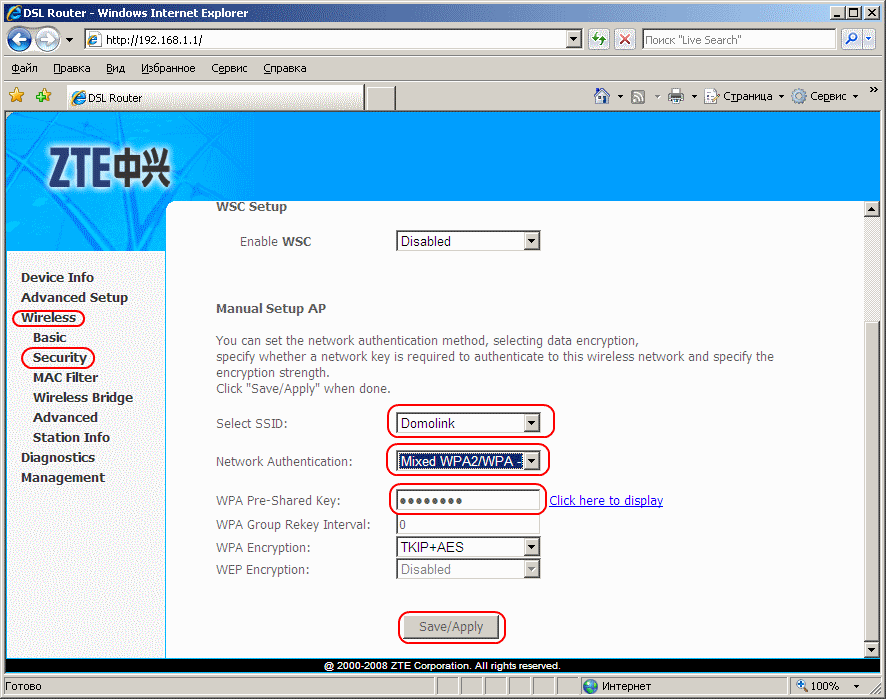

2. Настройка шифрования. Слева нажать “Wireless” -> “Security” и сделать следующие настройки:
- в выпадающем списке Select SSID выбрать название WIFI точки, настроенно в предыдущем пункте
- в выпадающем списке Network Authentication выбрать “Mixed WPA2/WPA-PSK” (Примечание: старые ноутбуки могут не поддерживать современный тип шифрования. Попробуйте использовать WEP или не настраивать шифрование совсем)
- в поле WPA Pre-Shared Key ввести пароль, который бедт использовать при подключнии к этой беспроводной сети (8 символов)
Нажать кнопку “Save/Apply”
На ноутбуке или другом устройстве включите WIFI, осуществите поиск сетей, подключитесь к сети с настроенным в п.1. именем и введите пароль из п.2.
