Индикация на роутере

На интернет-роутерах есть различные индикаторы, указывающие на то, насколько исправно работает интернет-модем. Работает ли LAN-подключение и порт WAN? Есть ли питание у маршрутизатора? Есть ли WAN подключение? Как правило их облик и расположение слабо отличаются друг от друга, а потому научившись различать индикацию на одном интернет-модеме, вы сможете освоиться в этом и на других моделях.

Индикация обычного роутера

Символ, выглядящий как часть окружности с вертикальной линией, свидетельствует о наличии электропитания у веб-модема. Если роутер подключен к розетке, лампочка должна постоянно гореть.
Если индикатор в виде Wi-Fi включен, есть доступ к технологии Wireless Fidelity. Если же он отключен, Wi-Fi недоступен.
Не исключено, что на корпусе вашего интернет-модема предоставлено два индикатора Wi-Fi, тогда тот, что выглядит немного шире, указывает на применение радиоканала 5 ГГц, а второй показывает активацию вай-фая с каналом 2,4 ГГц.
WAN на роутере имеет форму глобуса и, если он загорится зеленым, интернет-соединение присутствует. Если он не светится, можно утверждать, что веб-провод не подключен в ВАН-разъем, или не поступает сигнал. Есть вероятность, что причина лежит в неисправности модема или повреждении шнура. Если показатель начал гореть желтым цветом, сигнал есть, но интернет-соединения нет, а если он мигает, в настоящий момент идет передача информации.
Индикатор ЛАН есть в единственном экземпляре, или имеется несколько, но каждый соответствует определенному LAN-разъему. Когда какой-то из них горит, сигнал доходит до маршрутизатора, а если нет, скорее всего сигнал потерян или компьютер выключен.
Если горит значок USB, в разъем подключено устройство, в противном случае сигнала нет.
Если засветится круг, состоящий из двух стрелочек (на некоторых моделях он выполнен на манер закрытого замочка), значит активирована технология Wi-Fi Protected Setup, упрощающая получение веб-соединения.

Индикация GPON роутера Ростелеком

Если вы пользуетесь веб-роутером, поддерживающим технологию Gigabit-capable Passive Optical Networks, индикация будет немного отличаться от веб-маршрутизатора, использующего кабель WAN:

Отображение питания ничем не выделяется на фоне обыкновенного интернет-роутера и проделывает ту же работу.
Индикатор в виде двух зацикленных стрелок указывает на подключение к GPON и осуществляет задачи WAN. Если он горит, регистрация была пройдена, в ином случае подключения нет. Регистрация выполняется, если индикатор мигает только один раз в секунду, если пять раз, в текущий момент реализуется настройка.
Если горит иконка, оформленная как схематичное изображение человека, установлено соединение с интернетом. Если он мигает пять раз в секунду, интернет-маршрутизатор запускается, если один раз, идет обновление.
Горящий зеленым диод наподобие телефонной трубки говорит о том, что номер зарегистрирован, соответственно в противном случае номер не зарегистрирован. Если он начинает мигать, телефон сейчас используется.
Надпись 2G в круге означает использование канала связи 2,4 ГГц для вай-фай. Если она выключена, Wi-Fi отсутствует, если включена, беспроводное соединение доступно. В том случае, если индикатор подсвечивается синим, к интернет-маршрутизатору подключено устройство через технологию WPS. Если он начинает мигать пять раз в секунду, в WPS произошла ошибка, а если один раз в секунду, технология была активирована.
Похожий значок, но с подписью 5G, является признаком эксплуатации канала 5 ГГц. Его индикация ничем не отличается от предыдущей.
LAN-индикатор активирован, когда устройство подключено к локалке. Когда же ПК не подключен в ЛАН-разъем, светодиод гаснет, а мигает тогда, когда происходит передача данных.
Знак USB аналогичен стандартному. Загорается, когда какое-то устройство вставлено в USB-порт, и наоборот не горит, когда USB-разъем не используется.
Значок «собака» сообщает о присутствии интернет-подключения. Если он не подает признаков жизни, веб-соединение отсутствует, а если он подсвечивается зеленым, соединение есть.
Индикатор LOS представляет собой восклицательный знак. Если он отключен, оптоволоконный кабель подключен, а если начинает гореть красным, вероятно, что кабель отсоединен, или не функционирует приемодатчик.

Что означает LAN на модеме

Не меньший интерес вызывает вопрос, что означает на модеме LAN, и в чем его отличие. Эта аббревиатура расшифровывается как Local Area Network или в переводе — «локальная сеть». Здесь подразумевается подключение разных устройств к одному роутеру, что создает единое сетевое окружение. В результате формируется группа ПК и периферийного оборудования, объединенная в локальную сеть с помощью проводов, коммутаторов и беспроводного подключения.

Также необходимо знать, что значит на модеме LAN порт. Это разъем, предназначенный для подключения к нему периферийного оборудования. В эту группу входят компьютеры, принтеры, SIP телефоны и иная техника. LAN иногда называют Ethernet-портом, требующим правильной настройки. В частности, для правильной работы нужно присвоить маршрутизатору IP-адрес для подключения с других ПК. Во избежание путаницы в случае применения DHCP требуется резервирование IP адресов в роутере вручную.

Если имеющихся портов LAN в роутере не хватает для подключения оборудования, попробуйте использовать коммутатор. Для этого предварительно задайте IP адрес и маску сети, а в качестве шлюза выберите IP-адрес главного маршрутизатора (того, в котором предусмотрен выход в Интернет)

При использовании коммутатора важно выключить на нем раздачу IP-адресов по DHCP

В состав локальной сети входит и беспроводное подключение, позволяющее подключиться к роутеру разным устройствам, в том числе смартфону. Но эта сфера касается Вай-Фай и является отдельной темой.

Сравнительная таблица

	ЛВС	WAN
Стенды для	Локальная сеть	Глобальная сеть
Крышки	Только локальные районы (например, дома, офисы, школы)	Большие географические области (например, города, штаты, нации)
Определение	LAN (Local Area Network) – это компьютерная сеть, охватывающая небольшую географическую зону, например, дом, офис, школу или группу зданий.	WAN (глобальная сеть) – это компьютерная сеть, охватывающая обширную область (например, любая сеть, каналы связи которой пересекают столичные, региональные или национальные границы на большом расстоянии).
скорость	Высокая скорость (1000 Мбит / с)	Меньшая скорость (150 Мбит / с)
Скорость передачи данных	ЛВС имеют высокую скорость передачи данных.	В глобальных сетях скорость передачи данных ниже, чем в локальных сетях.
пример	Сеть в офисном здании может быть локальной сетью	Интернет является хорошим примером WAN
Технологии	Склонны использовать определенные технологии подключения, в первую очередь Ethernet и Token Ring.	В глобальных сетях обычно используются такие технологии, как MPLS, ATM, Frame Relay и X.25, для подключения на большие расстояния.
соединение	Одна ЛВС может быть подключена к другим ЛВС на любом расстоянии через телефонные линии и радиоволны.	Компьютеры, подключенные к глобальной сети, часто подключаются через публичные сети, такие как телефонная система. Они также могут быть подключены через выделенные линии или спутники.
Компоненты	Устройства уровня 2, такие как коммутаторы и мосты. Устройства уровня 1, такие как концентраторы и повторители.	Устройства уровня 3 Маршрутизаторы, многоуровневые коммутаторы и устройства, специфичные для технологии, такие как ATM или коммутаторы Frame Relay и т. Д.
Отказоустойчивость	Локальные сети, как правило, имеют меньше проблем, связанных с ними, поскольку существует меньшее количество систем, с которыми приходится иметь дело.	Сети WAN имеют тенденцию быть менее отказоустойчивыми, поскольку они состоят из большого количества систем.
Ошибка передачи данных	Испытывает меньше ошибок передачи данных	Испытывает больше ошибок передачи данных по сравнению с локальной сетью
Право собственности	Обычно принадлежит, контролируется и управляется одним человеком или организацией.	Сети WAN (например, Интернет) не принадлежат какой-либо одной организации, а существуют под коллективным или распределенным владением и управлением на больших расстояниях.
Стоимость установки	Если необходимо настроить пару дополнительных устройств в сети, это не очень дорого.	Для глобальных сетей, поскольку сети в удаленных районах должны быть подключены, затраты на настройку выше. Однако глобальные сети, использующие публичные сети, могут быть очень дешево настроены с использованием только программного обеспечения (VPN и т. Д.)
Географическое распространение	Имеют небольшой географический диапазон и не нуждаются в арендованных телекоммуникационных линиях	Имеют большой географический диапазон, обычно распространяющийся через границы, и нуждаются в арендованных линиях связи.
Эксплуатационные расходы	Поскольку ЛВС охватывает относительно небольшую географическую область, ее проще поддерживать при относительно низких затратах.	Поддержание WAN затруднено из-за его более широкого географического охвата и более высоких затрат на обслуживание.
Пропускная способность	Высокая пропускная способность доступна для передачи.	Низкая пропускная способность доступна для передачи.
перегруженность	Меньше заторов	Больше заторов

Подключаем маршрутизатор к ADSL модему

Перед соединением, обязательно сделайте на Wi-Fi роутере. Даже, если он новый, с магазина.

Дальше, берем сетевой кабель. Один конец подключаем на модеме в LAN разъем (он как правило подписан, и выделен желтым цветом) . На вашем модеме может быть несколько LAN разъемов. Можете подключать в любой.

WAN разъем

Настройкам маршрутизатора

Если автоматически не заработало, то давайте проверим настройки. Настраивать будем только роутер, модем не трогаем. Но, модем у вас должен быть настроен, и через него интернет должен работать.

Нужно проверить, установлено ли в настройках маршрутизатора автоматическое получение IP адреса. При условии, что модем раздает IP автоматически.

Зайдите в настройки роутера. Если не знаете как, то .

Перейдите на вкладку WAN . В зависимости от фирмы и модели, эта вкладка может называться по-разному. Интернет, сеть и т. д.

И посмотрите, что бы в поле WAN Connection Type (Тип WAN соединения) было установлено Dynamic IP (Динамический IP-адрес) . Установите и сохраните настройки. Это на примере TP-Link.

Чтобы использовать LAN порт, как WAN не обязательно сидеть за мануалами или прошивать ADSL-модем, лишаясь гарантии. Между тем, у нас появляется резервный канал, который можно использовать при важных задач, не терпящих перебоев в сети.

Для чего это может пригодиться? Не секрет, что провайдеры с подозрением относятся к большой генерации трафика, особенно если он относится к «почтовому» (smtp, pop3). Рассылка sms через интернет тоже может попасть в категорию «спам». Даже при перезагрузке роутера (смена IP-адреса) не гарантирует блокировки со стороны провайдера. Поэтому второй канал здесь придется весьма кстати.

Если вы решили сменить провайдера — с Ростелекома уйти на ТТК. Оба провайдера сейчас не выдают оборудование бесплатно — вам потребуется дополнительный роутер для работы с ТТК, т.к. стандартный ADSL-модем не имеет интерфейса WAN RJ-45. У вас есть два варианта — либо покупать роутер, типа DIR 300 или 620, либо перенастроить один из четырех LAN-портов в направление WAN. Наш способ отличается тем, что мы не будем использовать специальные прошивки, вроде DD-WRT или OpenWRT, а выполним все действия на стандартной прошивке (на примере Dlink 2640 nru)

Старая прошивка

Заходим в настройки модема. По адресу 192.168.1.1. Находим пункт «Дополнительно» и выбираем «Группирование интерфейсов» . В пункте Ethernet WAN Port ставим точку на порт, который хотим задействовать под WAN соединение, например, LAN1:

У некоторых модемов верхнее меню находится в левом столбце — они идентичны:

Теперь нужно настроить этот WAN-порт. Допустим, у вас провайдер использует PPPoE авторизацию (по логину и паролю). Так работает, например, ТТК . Для этого заходим во вкладку «Сеть» и выбираем «WAN». Нажимаем кнопку «Добавить»:

Имя — WAN PPPoEТип соединения — PPPoEФизический интерфейс — LAN1PPP имя пользователя — Здесь пишите ваш логин для доступа в интернетБез авторизации — галочки стоять НЕ должно Пароль — ваш пароль для доступа в интернетПодтверждение пароля — повторяем парольMTU — 1492

Остальные настройки остаются по умолчанию!

Теперь вставляйте ваш ethernet-кабель в LAN1 и можно работать.

Новая прошивка

Переключите провод от модема до компьютера в LAN2 перед началом настроек! . Переходим в Расширенные настройки :

Ниже (прокрутите мышкой, если не видно) в меню ставим галочку на пункте «Сделать WAN-ом» :

Все вопросы пишите в комментарии.

Если вы хотите узнать что такое WAN, или чем отличается WAN от LAN, то вы зашли по адресу. Сейчас постараемся разобраться, что это за технологии, разъемы, соединения, для чего они нужны и в чем отличие.

Думаю, что в большинстве случаев, когда кто-то ищет информацию по WAN, то он имеет в виду разъем на Wi-Fi роутере. Ведь практически в каждой инструкции по настройке роутера можно встретить эту аббревиатуру. Все пишут о подключении каких-то кабелей в WAN разъемы, или LAN. Давайте по порядку:

WAN (Wide Area Network) – это глобальная компьютерная сеть. Проще говоря, это интернет. Если говорить о разъеме WAN, то это разъем на роутере, в который подключается кабель от провайдера. Сетевой кабель, по котором роутер получает доступ в интернет.

Практически на всех роутерах это разъем синего цвета, и выглядит он вот так:

На фото выше видно, что разъем даже подписан. Так же, на роутере как правило есть индикатор подключенного кабеля WAN. При нормальной работе, он должен активно мигать. А возле самого индикатора обычно рисуют иконку в виде планеты.

Теперь вы знаете что такое WAN. Давайте еще разберемся, чем он отличается от LAN.

На другого провайдера

Если у вас уже был установлен роутер и вы просто сменили провайдера (специалисты провели в дом другой кабель, или переключили вас на существующий кабель), то эти же специалисты, как правило, сразу подключают интерне к роутеру и настраивают его самостоятельно. Но если вам по какой-то причине пришлось самому перенастраивать роутер, то не обязательно делать сброс, менять имя Wi-Fi сети, пароль и т. д. Достаточно зайти в настройки роутера, в раздел с настройками подключения к интернету и сменить параметры подключения под нового интернет-провайдера.

Важно! Чтобы все правильно настроить, у вас должна быть информация, которая необходима для настройки. Нужно знать, какой тип подключения использует новый провайдер и делает ли он привязку по MAC-адресу (это бывает редко, но бывает)

Эта информация должна быть в договоре о подключении к интернету. Или на сайте провайдера. В любом случае, вы всегда можете позвонить в поддержку.

Делаем так:

Заходим в настройки роутера по этой инструкции.
Переходим в раздел с параметрами подключения к интернету. Обычно он так и называется – «Интернет» (Internet), или «WAN».
Дальше выбираем тип подключения, который использует наш провайдер и задаем параметры (если это необходимо). Для «Динамический IP (DHCP)» ничего дополнительно настраивать не нужно (выбрали его и сохранили настройки). Для PPPoE нужно прописать имя пользователя и пароль. А для PPTP и L2TP – имя пользователя, пароль и адрес сервера. Все эти параметры выдает провайдер. На примере роутера TP-Link:На TP-Link со старым веб-интерфейсом.Перенастройка роутера ASUS:Перенастройка ZyXEL:Перенастройка роутера D-Link:
Если у вас другой маршрутизатор, или его веб-интерфейс выглядит иначе, то поищите инструкцию конкретно для своей модели. Можете воспользоваться поиском по нашему сайту (строка поиска в правом верхнем углу).

Главная задача – правильно указать в настройках роутера необходимые параметры, чтобы роутер смог подключиться к новому провайдеру. Если он не подключится – не будет раздавать интернет на другие устройства.

Если не получается настроить, то важно помнить, что не всегда проблема в роутере, или настройках. Поэтому, желательно проверить, работает ли интернет при подключении к компьютеру напрямую

И не стесняйтесь звонить в службу поддержки интернет-провайдера.

WAN IP

В дополнение к статье. Некоторые читатели не понимают, что такое IP у WAN. А еще некоторые интерфейсы роутеров добавляют туда же LAN IP. При этом на одном компьютере показываются 2 разных IP адреса. Помогу разобраться:

WAN IP – ваш внешний IP адрес в интернете, выданный провайдером. Проверить его можно на том же 2ip.ru или внутри настроек роутера. Еще для справки: если он в роутере отображается как 0.0.0.0 – значит просто роутер не смог почему-то подключиться к провайдеру (может связь где-то временно упала на районе, а может и настройки неверные, это тема для отдельной статьи). У всех устройств домашней сети, подключенных к роутеру, внешний WAN IP всегда будет одинаковым.
LAN IP – ваш локальный IP адрес, выданный самим роутером. Обычно имеет вид 192.168.X.X – у каждого устройства в вашей локальной сети он свой.

Вот и все! Рассмотрели вопрос с обеих сторон. Если что-то непонятно или есть сомнения – пишите вопрос ниже. А на этом все, ваш Ботан из мегакрутого портала про Wi-Fi и другие беспроводные сети WiFiGid.ru. Покедова!

Теоретическая страничка

Итак, LAN расшифровывается как Local Area Network. Это действительно переводится как .

Если сказать проще, то LAN – это несколько объединенных между собой компьютеров, и других устройств, которые могут подключаться к сети.

А объединены они между собой либо с помощью кабелей, либо с помощью . На рисунке 1 Вы можете видеть довольно яркий пример локальной сети.

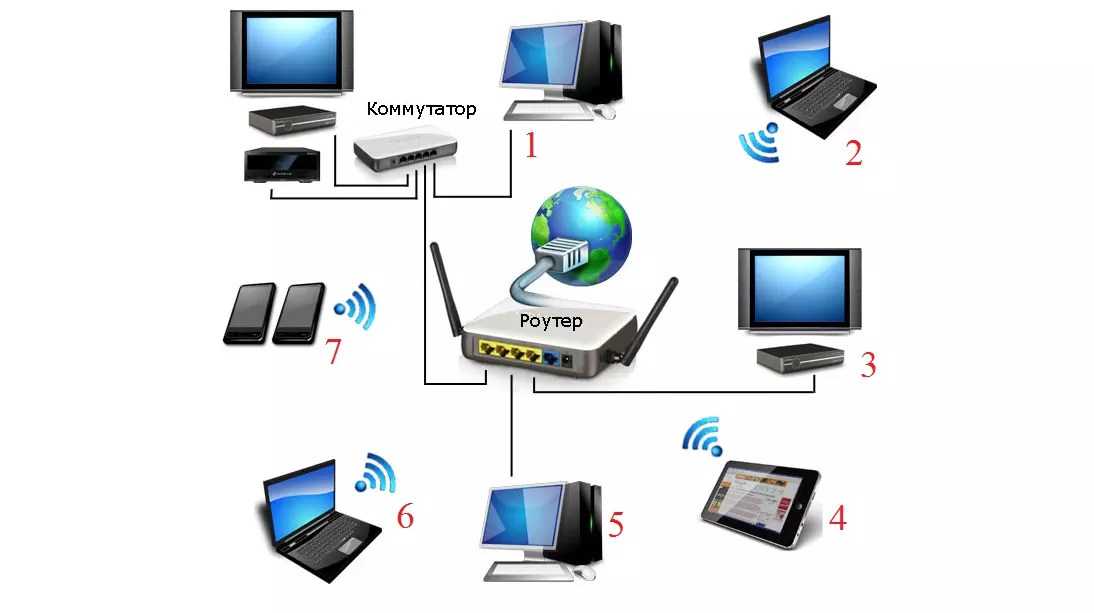

Рис. 1. Пример LAN

Как видим, здесь основным элементом сети является роутер, который подключен к интернету (WAN). Запомните эту аббревиатуру, о ней мы еще поговорим.

А пока что разберем показанную выше схему. На ней цифрами обозначены сегменты сети, а конкретно:

3. DVD-плеер, подключенный к роутеру при помощи кабеля. Для этого на роутере есть специальные разъемы LAN, которые обычно обозначены желтым цветом. В большинстве случаев таких разъема 4.

Как мы говорили выше, для подключения к роутеру через кабель используется LAN разъем. Мы можем видеть это на рисунке 3.

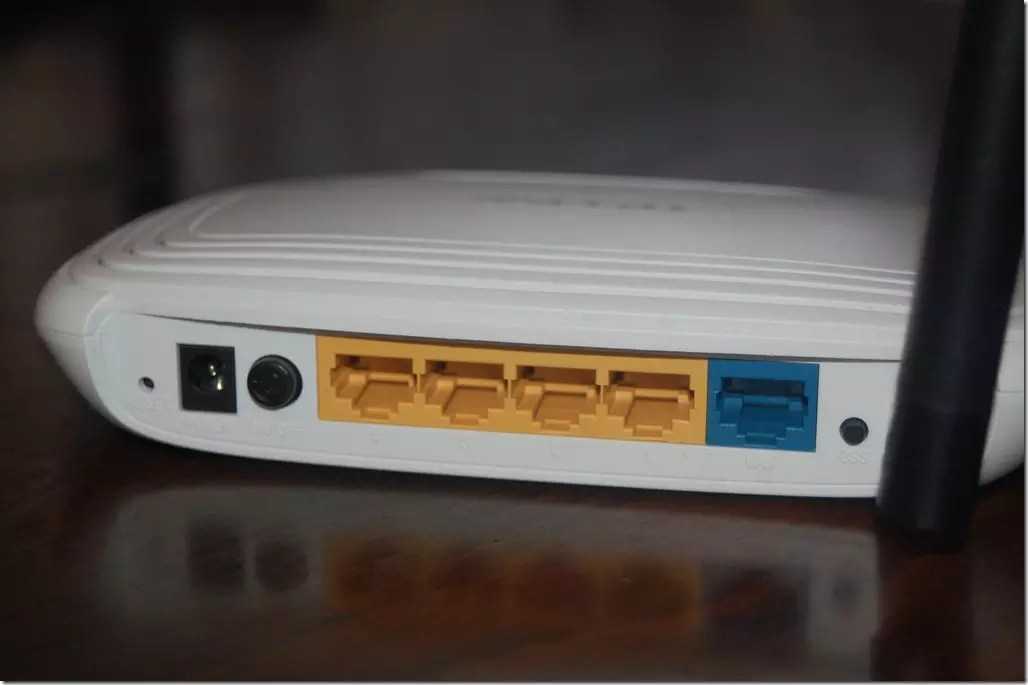

Рис. 3. Роутер – вид сзади

Как видим, в этой модели все стандартно – 4 разъема LAN, но есть еще один и он уже отличается синим цветом.

Собственно, это и есть WAN (помните, мы говорили о том, что это понятие нужно запомнить?). Чтобы более точно понять, что же такое LAN, можно сравнить его с этим самым WAN.

К слову: И LAN, и WAN подключаются через самый обычный кабель с наконечником RJ45, показанным на рисунке 4. Выше мы говорили о том, что, к примеру, сегмент №3 на рисунке 1, то есть DVD-плеер, подключается к роутеру с помощью кабеля. Этот кабель представляет собой обычная витая пара с наконечниками RJ45 с обеих сторон. Вот так все просто!

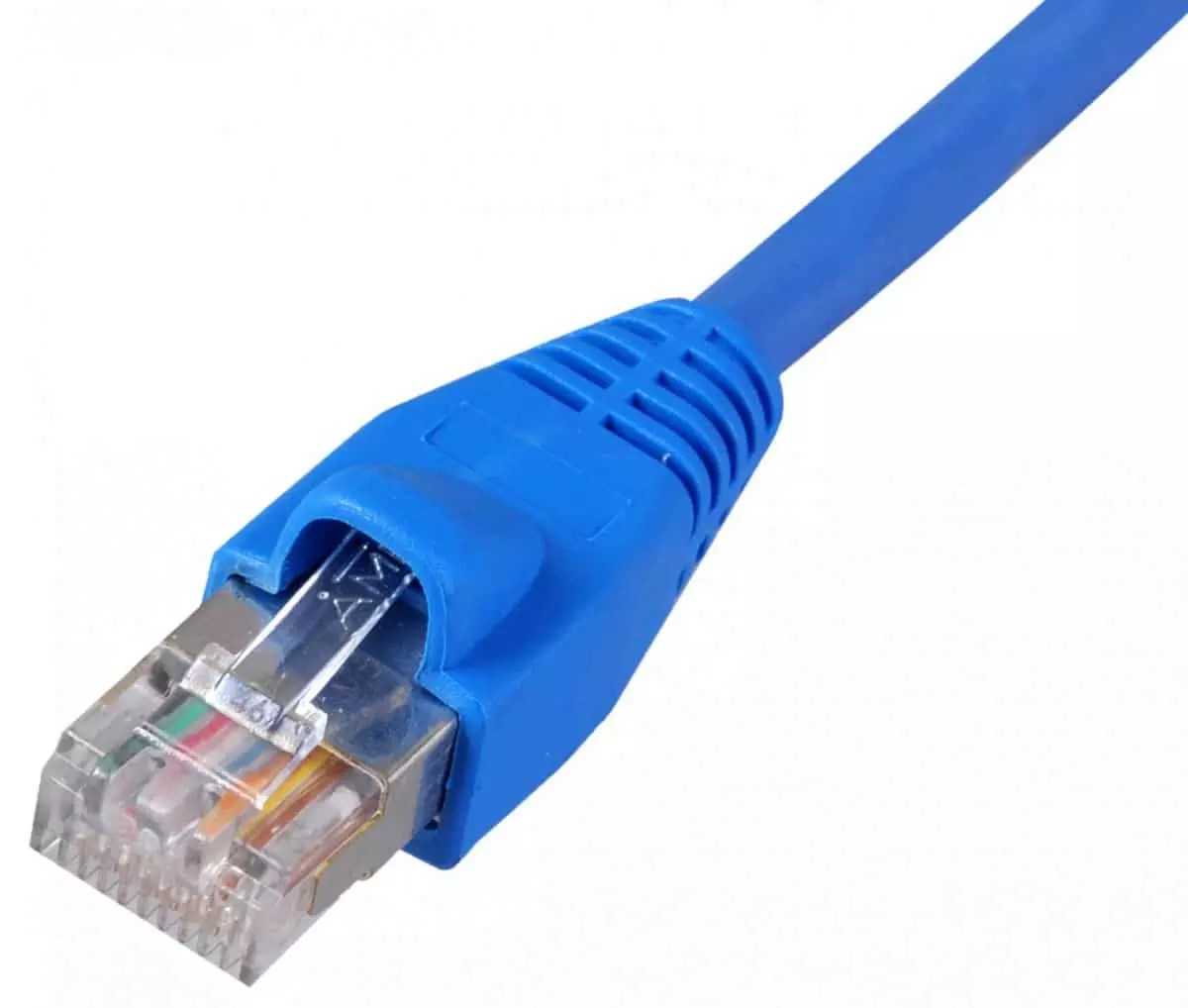

Рис. 4. Наконечник RJ45

Индикация

На каждом и портов WAN и LAN есть два светодиода, которые могут показывать есть ли линк (link) – подключено ли ответное устройство, скорость соединения, обычно:

Зеленый – 1 Гбит/с
Желтый – 100 Мбит/с
Не горит – 10 Мбит/с

Во время обмена данными индикаторы могут мигать.

На некоторых устройствах может вообще отсутствовать желтый светодиод. Может быть устроено так, что один индикатор горит зеленым только в случае подключения 1 Гбит/с, а индикатор справа загорается в момент передачи пакета данных.

Помимо индикаторов на разъеме, очень часто делают индикаторы и на корпусе, для WAN обычно он изображается в виде планеты, для LAN изображается в виде компьютера. Если все хорошо – он горит или мигает зеленым цветом.

Если у вас широкополосное подключение, которое обеспечивается кабельным модемом, и вы хотите использовать TD-W 8960N только как беспроводной маршрутизатор, то вы можете настроить порты LAN так, что они будут работать как порты WAN. Для этого следуйте указанным ниже инструкциям.

В указанной ниже конфигурации берем для примера портLAN Номер 1.

Часть 1 Настройте физическое соединение и войдите в страницу устройства TD-W8960N .

Шаг 1 Соедините ваш компьютер с портом номер 2/3/4 и включите TD-W 8960N .

Шаг 2 Откройте веб-браузер на вашем компьютере и введите в адресной строке IP-адрес TD-W8960N (по умолчанию 192.168.1.1). Нажмите Enter .

Шаг 3 Введите имя пользователя и пароль на странице авторизации, по умолчанию и то и другое – admin, нажмите ОК для входа на страницу управления.

Часть 2 Включить виртуальные порты на странице устройства TD-W 8960N.

Шаг 4 Нажмите Advanced Setup (Дополнительные настройки) -> LAN Ports (Порты LAN). Поставьте галочку в поле Enable virtual ports (Включить виртуальные порты) в LAN (1-4), нажмите Save / Apply (сохранить/применить).

Часть 3 Настройка интерфейса ETH WAN

Шаг 5 Нажмите Advanced Setup (Дополнительные настройки) -> Layer 2 Interface (Интерфейс уровня 2) -> ETH Interface (ЕTH интерфейс), нажмите Add (Добавить).

Выберите ETH Port (порт ETH ) — eth 0.5/ LAN 1, поставьте галочку Default Mode (Режим по умолчанию), нажмите Apply / Save (Применить/Сохранить).

Часть 4 Настройка сервиса WAN .

Шаг 6 Нажмите Advanced Setup (Дополнительные настройки) -> WAN Service (Сервис WAN), затем Remove (Удалить) все указанные ниже интерфейсы.

Нажмите Add (Добавить)

Нажмите Next (Далее).

Поставьте галочку в поле IP over Ethernet (IP-адрес через Ethernet) и нажмите Next (Далее).

Примечание: Данный режим означает, что порт LAN устройства TD-W 8960N получит динамический IP-адрес через кабельный модем или иное соединение.

Нажмите Next (Далее).

Поставьте галочку в поле Enable NAT (Включить NAT ), нажмите Next (Далее).

Нажмите все время Next (Далее), а затем Apply/Save (Применить/Сохранить)

Часть 5 Клонирование MAC-адреса и перезагрузка.

Если вы хотите настроить TD — W8960N таким образом, чтобы он работал с кабельным модемом, удостоверьтесь, что вы используете тот самый компьютер, который был соединен с вашим кабельным модемом. Это необходимо, поскольку некоторые поставщики Интернет-услуг рагистрируют МАС-адрес вашего компьютера, таким образом надо клонировать МАС-адрес с вашего компьютера на TD-W8960N .

Шаг 7 Нажмите Advanced Setup (Дополнительные настройки) -> MAC Clone (Клонирование МАС-адреса), выберите eth 0.5 и нажмите Clone (Клонировать).

Нажмите Apply / Save (Применить/Сохранить).

Шаг 8 Нажмите Management (Управление) -> Reboot (Перезагрузка), затем нажмите кнопку Reboot (Перезагрузка).

Часть 6 Настройте физическое соединение между кабельным модемом и TD — W 8960 N .

Шаг 9 Соедините кабельный модем с портом Номер 1 и включите его.

Шаг 10 Нажмите Device Info (Информация об устройстве) -> WAN, если вы видите, что TD- W8960N уже имеет IP -адрес, полученный от вашего модема, это означает, что настройка успешно завершена, и у вас есть доступ к сети Интернет.

Информация о WAN

https://wifigid.ru/besprovodnye-tehnologii/wan
https://naseti.com/o-routerah/wan-i-lan.html
https://www.tp-link.com/ru/support/faq/344/

Про все устройства раздела «Сетевые адаптеры»

Поскольку эта тема уже всплыла, я решил описать все устройства, которые там есть. Я покажу вам свой пример. Чтобы увидеть все устройства, нажмите «Просмотр» выше и выберите «Показать скрытые устройства».

VPNClientAdapter — виртуальное устройство для подключения к выделенной сети VPN. Устанавливается вместе с программами, используемыми в этих сетях. В моем случае он был установлен программой Hamachi. Чтобы увидеть это, щелкните правой кнопкой мыши, перейдите в «Свойства» и посмотрите вкладку
«События».
RealtekPCIeGbEFamilyController — это ваша сетевая карта, а именно устройство, имеющее сетевой разъем. Именно через него можно подключиться к роутеру по кабелю или подключить сюда кабель от провайдера. Название может содержать другие слова: Intel, Qualcomm Atheros, Ethernet. Если нет, есть два варианта. Либо на него не установлен драйвер, либо он битый. Вы можете прочитать подробные инструкции по установке драйвера здесь.
MicrosoftKernelDebugNetworkAdapter — необходим для переподключения к сети в случае проблем с подключением.
MicrosoftWi-FiDirectVirtualAdapter: используется для подключения к устройствам через Wi-Fi Direct. Два устройства могут подключаться по Wi-Fi без роутера.
Bluetooth — также имеется в ноутбуках и некоторых ПК, позволяет подключаться к устройствам через Bluetooth. Если он отключен в Windows 10, он может не отображаться в обычном списке, но вы должны видеть его как слегка прозрачный значок.
Беспроводной адаптер Wi-Fi — в названии могут быть слова: Wireless, IEEE 802.11, Dual Band, AC, WLAN. Это модуль, с помощью которого вы можете подключиться к беспроводной сети Wi-Fi. У ноутбуков он есть сразу, но не у всех он есть на персональных компьютерах.

Адаптер TAP-Windows V9: также может появляться при подключении к VPN с использованием других программ.
WANMiniport (IKEv2, IP, IPv6, L2TP, NetworkMonitor, PPPOE, PPTP, SSTP) — виртуальные минипорты для подключения к различным типам сетей. Расскажу на примере. В самом Ростелекоме используется соединение PPPOE, где помимо всего прочего нужно ввести логин и пароль для авторизации в сети провайдера. Динамический IP используется в самом ТТК. Как правило, эти порты необходимы, и без них вы не сможете подключиться ни к одной из сетей.

В любом случае, все эти устройства не устанавливаются системой просто так и необходимы. В более редких случаях некоторые виртуальные устройства устанавливаются после установки различных программ, использующих виртуальные сетевые адаптеры. В моем случае это программа Hamachi.

Сетевые адаптеры в диспетчере устройств Windows

В диспетчере устройств Windows есть отдельный раздел «Сетевые адаптеры», в котором отображаются все сетевые адаптеры, установленные в системе. Чаще всего это сетевая карта (LAN), адаптер Wi-Fi (WLAN), устройства Bluetooth и системные устройства: адаптер TAP-Windows, Microsoft Virtual Wi-Fi, Microsoft Wi-Fi Direct, WAN Miniport и т.д.

В этой статье я хочу рассказать об этих переходниках. За что они несут ответственность и как работают. Какие сетевые адаптеры должны быть в диспетчере устройств Windows. Как их туда добавлять и убирать. Поскольку сетевые адаптеры не отображаются в диспетчере устройств, они не удаляются, они не работают, Wi-Fi и Интернет не отображаются. В том же диспетчере устройств эти адаптеры часто отображаются с ошибками. Например, «код 31». Бывает, что рядом с адаптером появляется восклицательный знак, стрелка или сам значок прозрачный. Это означает, что в работе данного устройства есть ошибки, оно неисправно или отключено.

Мой раздел «Сетевые адаптеры» в диспетчере устройств выглядит так (в Windows 10) :

Это на ноутбуке, в котором помимо сетевой карты подключены Wi-Fi и модуль Bluetooth. Например, на обычном персональном компьютере или ноутбуке, где в этом разделе не установлены драйверы для Wi-Fi и Bluetooth, вы можете увидеть адаптер — сетевую карту (у меня этот контроллер из семейства Realtek PCIe GBE). Так как Windows почти всегда автоматически устанавливает драйвер на сетевую карту. И он присутствует практически во всех системных блоках и ноутбуках. Однако в настоящее время уже существует множество ноутбуков без сетевой карты.

Давайте подробнее рассмотрим каждый адаптер и разберемся, для чего он нужен и как работает. Рассмотрю на примере переходников в своем ноутбуке.

Контроллер семейства Realtek PCIe GBE — это сетевая карта (LAN) от производителя Realtek (в моем случае). Требуется подключение к Интернету с помощью сетевого кабеля, который подключается к порту Ethernet на ноутбуке или ПК. Его название обычно содержит слова «PCI-E» или «Ethernet». Самыми популярными производителями этих контроллеров являются Realtek, Qualcomm Atheros, Intel. Если этот адаптер не найден в диспетчере устройств, он либо не установлен (или поврежден), либо драйвер не установлен. Подробнее об этом читайте здесь: Какой драйвер нужен для сетевой карты (контроллера Ethernet).
Intel (R) Dual Band Wireless-AC 3160 — это адаптер Wi-Fi. Через него подключаемся к сетям Wi-Fi. На ноутбуках он обычно встроен. А на ПК необходимо приобрести и подключить адаптер USB или PCI. Если у вас настольный компьютер, прочтите статью о том, как выбрать адаптер Wi-Fi для вашего ПК. Слова, по которым можно идентифицировать адаптер Wi-Fi: «WLAN», «Wireless», «AC», «Dual Band», «802.11». Производители могут быть разными: Intel, Atheros, Broadcom. Если в Диспетчере устройств такого адаптера нет, значит он не подключен / драйвер поврежден / не установлен. Чаще всего проблема в драйверах. Поэтому статья может быть вам полезна: Как установить драйверы на Wi-Fi адаптер в Windows 7.
Устройство Bluetooth (персональная сеть): эти адаптеры отвечают не за работу Bluetooth, а за организацию локальной сети через Bluetooth, через разные протоколы. Их могло быть несколько. Если таких адаптеров нет, адаптер Bluetooth не подключен, он не настроен или эта сеть не настроена. Может пригодиться: как включить Bluetooth на ноутбуке.
TAP-Windows Adapter V9 — это виртуальный сетевой адаптер Windows. Его можно использовать для разных задач. Чаще всего он обнаруживается после настройки VPN, установки программ, изменяющих настройки сети.
Минипорты WAN — это системные адаптеры, необходимые Windows для подключения к Интернету по различным протоколам (PPTP, PPPoE, L2TP и т.д.) .

Он также может отображать «Виртуальный адаптер Wi-Fi Direct (Microsoft)», «Размещенный сетевой виртуальный адаптер (Microsoft)», «Сетевой адаптер отладки ядра (Microsoft)». Это все системные адаптеры, необходимые для работы определенных функций. Чаще всего это функция развертывания Wi-Fi через командную строку или мобильные точки доступа в Windows 10.
