Инструкция по настройке роутера tp-link tl-wr841n/nd для провайдера ростелеком

Инструкция по настройке роутера TL-WR741N / TL-WR741ND Интернет + IPTV

Рекомендации.

1. По умолчанию, Логин admin, пароль admin. 2. Курьеры-настройщики должны в настройках изменять пароль на Серийный номер, указанный на коробке (S/N). При перенастройке рекомендуется также использовать в качестве пароля на роутер и wi-fi S/N (серийный номер). 3. Сброс настроек роутера производится путем нажатия и удержания кнопки Reset на задней панели роутера в течении 10 секунд.

Авторизация.

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать http://192.168.0.1, User Name admin , Password – admin (при условии, что роутер имеет заводские настройки, и его IP не менялся).

Смена заводского пароля.

• В целях безопасности рекомендуется сменить заводской пароль.
• По умолчанию: Логин admin, пароль admin.
• В интерфейсе роутера необходимо зайти во вкладку Системные инструменты, и выбрать Пароль.
• В поле Предыдущее имя пользователя введите admin, Предыдущий пароль введите admin.
• В поля Новое имя пользователя, Новый пароль, Подтвердите пароль введите новый логин (можно оставить прежний «аdmin»), а также новый пароль, и повтор пароля.
• Затем нажмите кнопку «Сохранить».

Настройка Wi-Fi на роутере.

В интерфейсе маршрутизатора необходимо выбрать вкладку слева «Беспроводной режим», в открывшемся списке выбираем «Настройки беспроводного режима».

Выставляем параметры следующим образом:

1. Поле «Имя сети»: вводим название беспроводной сети; 2. Регион: Россия; 3. Канал: Авто; 4. Режим: 11bgn смешанный; 5. Ширина канала: Авто; 6. Ставим галки: «Включить беспроводное вещание роутера» и «Включить широковещание SSID». 7. Нажимаем ниже кнопку «Сохранить».

Слева в меню выбираем «Беспроводной режим», далее «Защита беспроводного режима» и выставляем параметры:

1. Устанавливаем точку на WPA-Personal/WPA2-Personal; 2. Версия: WPA2-Personal; 3. Шифрование: Автоматическая; 4. Пароль PSK: здесь необходимо ввести любой набор цифр, длиной от 8 до 63. Их также необходимо запомнить, чтобы Вы могли указать их при подключении к сети. Рекомендуется использовать в качестве ключа серийный номер устройства (указан на коробке, в виде S/N########). 5. Нажимаем ниже кнопку «Сохранить».

Настройка подключения к Интернет.

Настройка PPPoE подключения.

• Слева выбираем меню Сеть, далее WAN;
• Тип WAN соединения: PPPoE / Россия PPPoE;
• В строку «Имя пользователя»: Необходимо ввести Ваш логин из договора;
• В строки «Пароль» и «Подтвердите пароль»: Необходимо ввести Ваш пароль из договора;
• Вторичное подключение: Отключить;
• Режим WAN подключения: Подключить автоматически;
• Нажимаем кнопку «Сохранить».

NAT при автоматическом получении IP адреса (DHCP).

• Слева выбираем меню Сеть, далее WAN;
• Тип WAN соединения: Динамический IP-адрес;
• Убираем галку: Использовать эти DNS-серверы;
• Нажимаем кнопку «Сохранить».

Для того чтобы ваш маршрутизатор получил IP, вам необходимо клонировать MAC адрес устройства, закрепленного за вашим договором. Чтобы его узнать, необходимо обратиться в техническую поддержку по номеру 8 (495) 980 24 00.

Для того, чтобы клонировать MAC адрес, необходимо:

• Открыть вкладку «Клонирование MAC-адреса»;
• Нажать кнопку «Клонировать MAC-адрес»;
• Нажать кнопку «Сохранить».

NAT при статическом IP адресе (без DHCP).

• Слева выбираем меню Сеть, далее WAN;
• Тип WAN соединения: Динамический IP-адрес;
• Заполните поля: IP адрес, маска подсети, основной шлюз, Первичный DNS, Вторичный DNS (эти данные закреплены за вашим договором).
• Нажимаем кнопку «Сохранить».

Для того, чтобы клонировать MAC адрес, необходимо:

• Открыть вкладку «Клонирование MAC-адреса»;
• Нажать кнопку «Клонировать MAC-адрес»;
• Нажать кнопку «Сохранить».

источник

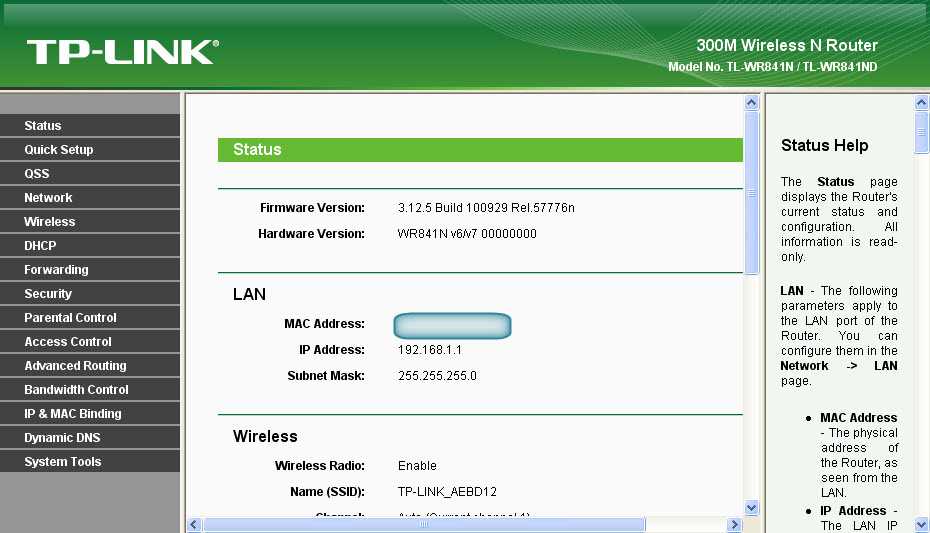

Базовая настройка маршрутизатора:

IP-адрес роутера стандартный для TP-Link — 192.168.1.1, соответственно веб-интерфейс доступен по адресу: http://192.168.1.1, логин: admin и пароль по умолчанию — admin. Веб-интерфейс обычный для TP-Link:

Настройку роутеров TP-Link через Quick Setup я уже описывал здесь — ссылка. Поэтому в данной инструкции я рассмотрю чуть более продвинутый вариант настройки, хотя ничего сложного в нем нет абсолютно.
Идем в раздел «Network» ->» WAN». В русском интерфейсе это будет раздел «Сеть» -> «WAN».

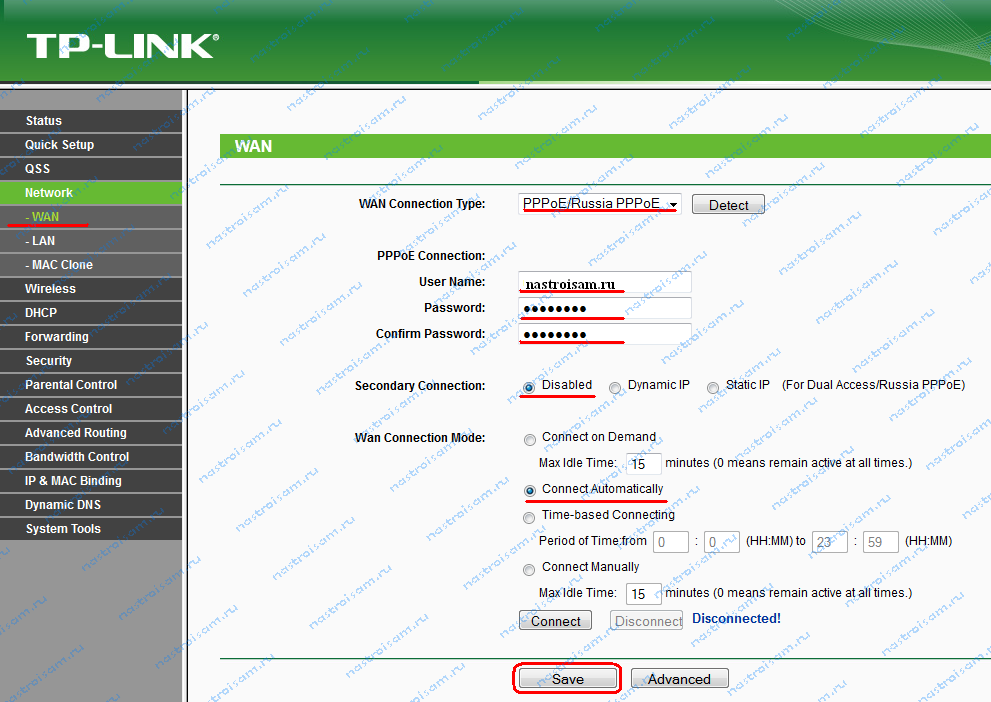

Настройка PPPoE для Ростелеком, ТТК и Дом.ру

При  настройке роутераTL-WR1043ND для Ростелеком (большинство филиалов) и ТТК(кроме ТТК-Урал), а так же для Дом.ру — параметр «WAN Connection Type» выбираем — «PPPoE/Russian PPPoE».
Затем прописываем логин и пароль на подключение к Интернет, выданные при подключении.  Второе соединение — «Secondary Connection»,  в случае PPPoE обычно не используется — ставим «Disabled».
«Wan Connection Mode» делаем «Connect automatically».
Нажимаем кнопку «Save».

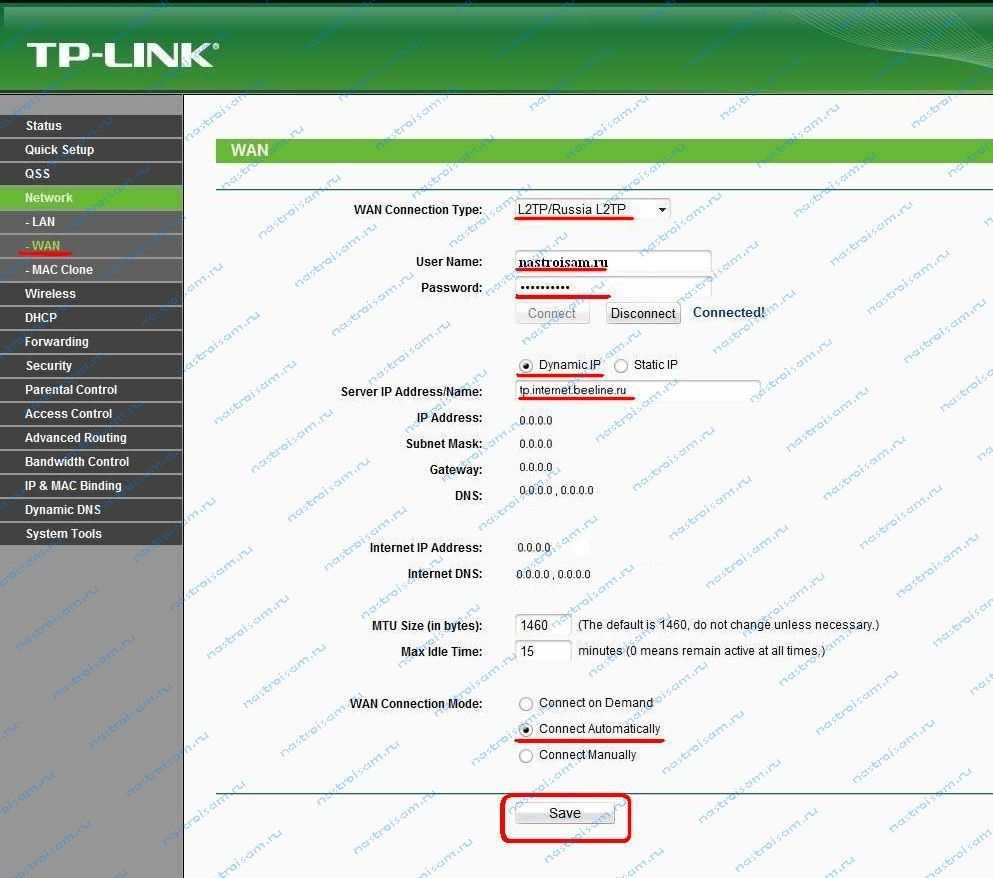

Настройка VPN L2TP для Билайн.

Для подключения беспроводного маршрутизатора TP-Link к Домашнему Интернету Билайн, надо тип WAN подключения — «WAN Connection Type» — выбрать «L2TP/Russian L2TP».

В поля «User Name» и «Password» прописываем номер лицевого счета и пароль, выданный при подключении.
Ниже ставим галочку «Dynamic IP (Динамический IP)».
Далее, в поле «Server IP Address Name» прописываем адрес vpn-сервера Билайн: tp.internet.beeline.ru.
«WAN Connection Mode» выставляем в значение «Connect Automatically».
Нажимаем кнопку «Save».

Комплектация и внешний вид

На продажу роутер поступает в яркой светло-зеленой картонной коробке, на которую нанесены фотографии роутера и основные характеристики. В комплекте с устройством идут три съёмные антенны, внешний блок питания, метровый сетевой провод, компакт диск с оцифрованной документацией, краткое руководство и гарантийный талон.

Комплектация роутера TP Link wr1043nd

Передняя панель

Передняя панель роутера также имеет черную вставку, посредине которой расположены индикаторные светодиоды.

Передняя панель роутера

Слева направо они обозначают следующее:

1. Power. Индикатор наличия питания роутера;
2. SYS. Состояние роутера, наличие программных и аппаратных ошибок;
3. WLAN. Состояние беспроводной локальной сети;
4. 4 индикатора подключения к портам LAN (локальная сеть);
5. WAN. Подключение к порту WAN (к провайдеру);
6. USB. Подключение к порту USB.
7. QSS. Включение встроенной функции автоматического безопасного беспроводного подключения QSS.

В правой части передней панели расположена кнопка включения функции QSS.

Нижняя часть роутера

Снизу роутера наклеена этикетка, на которой расположена информация об устройстве, в том числе сетевой адрес IP, имя пользователя и пароль для входа в меню настроек.

Нижняя часть роутера

Как подключить маршрутизаторы по Wi-Fi?

Чаще всего роутеры подключаются по Wi-Fi, и это кажется естественным, так как избавляет вас от усилий по прокладке кабелей и сверлению отверстий в стенах.

В моем случае основной Маршрутизатор – TP-link TL-WR841N. Он транслирует сеть Wi-Fi с именем hetmansoftware.

Имейте в виду, что маршрутизатор, к которому мы собираемся подключиться в режиме моста, уже должен быть настроен. То есть подключение к Интернету должно быть установлено, а сеть Wi-Fi транслируется.

Существует специальная статья о том, как настроить маршрутизатор, и подробное видео-руководство, которое поможет вам найти ваш путь через процесс. Приглашаем вас просмотреть эти материалы для лучшего понимания.

Перед тем как перейти к настройке второго маршрутизатора, необходимо изменить настройки беспроводной сети основного маршрутизатора, чтобы канал для этой сети был статическим, а не автоматическим.

Например, если Ваш основной роутер – другой TP-Link, вы можете изменить канал в настройках, перейдя на вкладку Wireless . В поле Channel укажите статический канал.. Например: 1 или 9, что угодно. Сохраните настройки.

Теперь, когда статический канал был set можно выйти из основных настроек роутера.

Настроим роутер, который будет работать в режиме WDS. В моем случае используется конкретная модель TР-Link Archer C20. Заходим в настройки роутера.

Для начала вам потребуется для изменения IP-адреса второго роутера. Вы должны избегать ситуации, когда два устройства с одинаковыми IP-адресами находятся в одной сети. Например, если главный маршрутизатор имеет IP-адрес 192.168.0.1, а другой маршрутизатор также имеет адрес 192.168.0.1, два адреса будут конфликтовать. Перейдите на вкладку Сеть/LAN. В поле IP-адрес измените последнюю цифру – скажем, поставьте 2 вместо 1. Или, как в моем случае измените его с 192.168.1.1 на 192.168.0.2. Сохраните измененные настройки.

Зачем вам это делать? путь? Вам необходимо знать IP-адрес основного маршрутизатора, к которому вы собираетесь подключиться. Если он имеет адрес 192.168.1.1, тогда адрес маршрутизатора, к которому вы хотите подключиться через WDS, следует изменить на 192.168.1.2. Если основной маршрутизатор имеет адрес 192.168.0.1, вы должны назначить другому маршрутизатору следующий адрес: 192.168.0.2

Важно, чтобы оба маршрутизатора были в одной подсети

Снова зайдите в настройки, но на этот раз IP-адрес будет другим – 192.168.0.2. Тот, который вы указали ранее.

Перейдите на вкладку Беспроводная связь / Основные настройки. В поле Имя беспроводной сети вы можете указать имя второй беспроводной сети. В поле Channel убедитесь, что вы указываете тот же канал, который вы указали в настройках основного маршрутизатора. В моем случае канал – 9.

Теперь проверьте поле рядом с Включить WDS и нажмите Сканировать.

Из списка выберите сеть, из которой ваш маршрутизатор будет подключаться к Интернету. Щелкните ссылку Подключиться рядом с выбранной вами сетью.

Теперь осталось только указать пароль для основной сети в поле Пароль . Введите его и нажмите кнопку Сохранить .

После перезагрузки снова заходим в настройки второго роутера. Находясь на главной странице (вкладка Статус ), просмотрите раздел Беспроводная связь . В строке Статус WDS должно быть указано Включено .. Это означает, что второй маршрутизатор уже подключился к основному маршрутизатору, и теперь он должен транслировать Wi-Fi.

Однако подключение к Интернету будет доступно только по Wi-Fi, и если вы подключите устройства к маршрутизатору (работающему в режиме WDS) с помощью кабеля , они не смогут подключиться к сети.

Чтобы правильно настроить эту функцию, вам следует отключить DHCP-сервер для маршрутизатора, на котором настроен мост WDS, то есть для маршрутизатора, который является вторичный в моем случае. Также необходимо, чтобы его локальный IP-адрес находился в той же подсети, к которой принадлежит первичный (основной) маршрутизатор.

Поэтому вам следует войти в меню DHCP вторичного маршрутизатора и отключить эту функцию .

Это последний шаг в подключении двух маршрутизаторов. по Wi-Fi.

Найдите правильное место для размещения второго маршрутизатора, чтобы он попадал в зону действия основного маршрутизатора. Установите желаемое имя для беспроводной сети и пароль. Мы уже подробно описали этот шаг в нашей статье о настройке режима Wi-Fi для роутера.

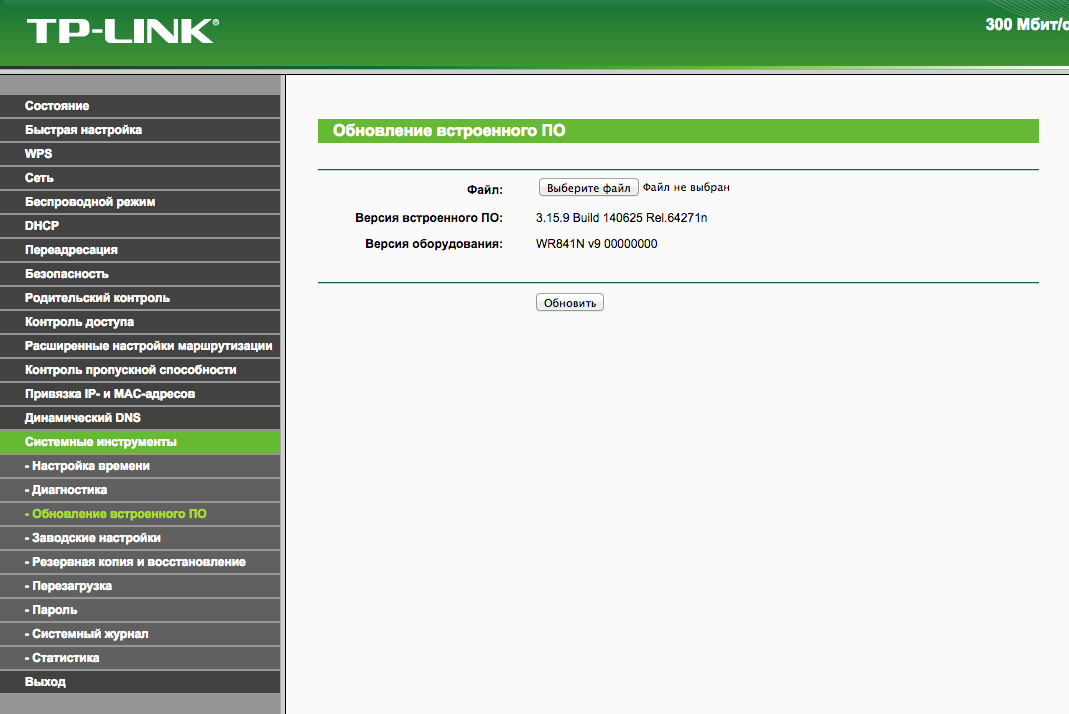

Обновление прошивки роутера

Далее ознакомимся, как обновить ПО маршрутизатора, так называемую микропрограмму. Иногда обновленная прошивка даже улучшает подключение wifi роутера tp link, так как исправляются найденные ошибки программного кода. Но в большинстве случаев обновление добавляет новый функционал, и изменяется интерфейс оболочки.
Итак – переходим на сайт производителя:
http://www.tp-linkru.com/products/details/?model=TL-WR1043ND#/download
и загружаем на свой компьютер обновленную версию микропрограммы.
Далее в меню роутера выбираем пункт «System Tools», подменю «Firmware Update».

Обновление ПО маршрутизатора

Основні функції TP-Link TL-WR1043ND

Перш за все, ця марка має хороший авторитет серед інших виробників за рахунок того, що випускає надійне і довговічне устаткування. Багато користувачів відзначають, що маршрутизатори TP-Link працюють стабільно і без збоїв, а це один з найбільш важливих критеріїв при виборі та купівлі роутера.

Перше, що варто відзначити при погляді на цю модель, – наявність трьох знімних антен, які мають зовнішнє розташування. Така комплектація свідчить про те, що пристрій надає велику зону покриття Wi-Fi-сигналом, користуватися інтернетом ви зможете в будь-якій частині квартири без втрати швидкості.

Як і в більшості обладнання такого типу, в TP-Link TL-WR1043ND передбачено 5 портів, з них 4 призначені для локального підключення, в п’ятий під’єднується провід від провайдера. Зверніть увагу – LAN-порти є гігабітними, а це значить, що ви зможете в повній мірі насолодитися швидкісним доступом до інтернету.

Максимальна швидкість передачі даних складає до 300 Мбіт / с – цього більш ніж достатньо для домашнього користування, навіть якщо до роутера підключено багато бездротових пристроїв, і використовуються всі LAN-роз’єми.

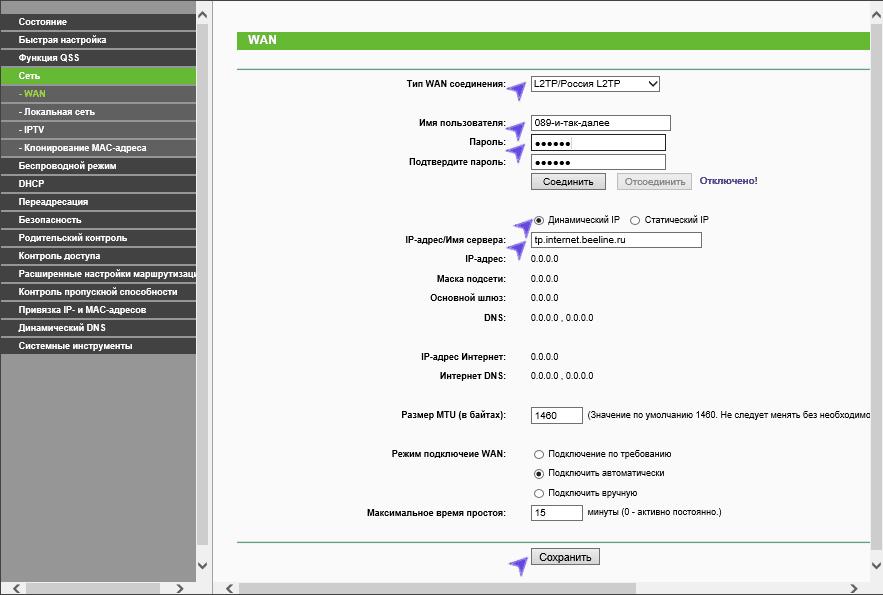

Настройка TP-LINK TL-WR841ND для Билайн

Для настройки подключения к Интернету Билайн, в меню выберите пункт «Сеть» — «Интернет» или «Network» — «WAN». На открывшейся странице и нужно вводить все настройки соединения для Билайн, а именно:

• Тип WAN соединения (WAN Connection Type) — L2TP или Россия L2TP
• Имя пользователя и пароль (Username and Password) — данные от домашнего Интернета Билайн
• Имя сервера или IP-адрес (VPN Server name) — tp.internet.beeline.ru

Сохраните эти настройки, что-то еще в них менять необязательно. Если настройки были введены верно, а на самом компьютере Интернет не подключен, то через минуту роутер установит соединение с Интернетом, вы сможете открывать сайты на компьютере, подключится скайп и прочее. Можно переходить к настройке параметров беспроводной Wi-Fiсети (далее, после описания настроек для Ростелекома).

Шаг третий в настройке роутера TP-LINK без диска

Здесь вам может понадобится провайдер, чтобы узнать какой выбрать пункт. Если настройки автоматические тот выберите первый пункт и жмите далее.

Все эти настройки можно узнать только у поставщика интернета (я для примера выбираю первый пункт).

Теперь вам предстоит указать или не указывать мас адрес, что также зависит от провайдера. В целом мас адрес без надобности, его назначают только для запрета несанкционированного доступа к интернету.

Если вам нужно указывать провайдер вам скажет какой. Пропишите его и опять жмите далее. Я для примера не указываю.

Теперь после нажатия далее нажимаем завершить, но это еще не все.

Базовая настройка маршрутизатора:

IP-адрес роутера стандартный для TP-Link — 192.168.1.1, соответственно веб-интерфейс доступен по адресу: http://192.168.1.1, логин: admin и пароль по умолчанию — admin. Веб-интерфейс обычный для TP-Link:

Настройку роутеров TP-Link через Quick Setup я уже описывал здесь — ссылка. Поэтому в данной инструкции я рассмотрю чуть более продвинутый вариант настройки, хотя ничего сложного в нем нет абсолютно.
Идем в раздел «Network» ->» WAN». В русском интерфейсе это будет раздел «Сеть» -> «WAN».

Настройка PPPoE для Ростелеком, ТТК и Дом.ру

При  настройке роутераTL-WR1043ND для Ростелеком (большинство филиалов) и ТТК(кроме ТТК-Урал), а так же для Дом.ру — параметр «WAN Connection Type» выбираем — «PPPoE/Russian PPPoE».
Затем прописываем логин и пароль на подключение к Интернет, выданные при подключении.  Второе соединение — «Secondary Connection»,  в случае PPPoE обычно не используется — ставим «Disabled».
«Wan Connection Mode» делаем «Connect automatically».
Нажимаем кнопку «Save».

Настройка VPN L2TP для Билайн.

Для подключения беспроводного маршрутизатора TP-Link к Домашнему Интернету Билайн, надо тип WAN подключения — «WAN Connection Type» — выбрать «L2TP/Russian L2TP».

В поля «User Name» и «Password» прописываем номер лицевого счета и пароль, выданный при подключении.
Ниже ставим галочку «Dynamic IP (Динамический IP)».
Далее, в поле «Server IP Address Name» прописываем адрес vpn-сервера Билайн: tp.internet.beeline.ru.
«WAN Connection Mode» выставляем в значение «Connect Automatically».
Нажимаем кнопку «Save».

Как подключить роутер TP-Link?

Схема подключения по PPPoE для начала работы интернета предлагает несколько вариантов подсоединения маршрутизатора. Условно разделим их на 2 категории: привычное или кабельное соединение и дополнительные способы.

Через сетевой кабель

Если нужна быстрая настройка роутера TP-Link, лучше выбрать кабельное подключение. Оно приводит к минимальным временным затратам и практически исключает риск указания некорректных данных при создании связи.

Как настроить WAN на роутере TP-Link (на примере TP-Link TL WR845N):

1. Подключаем кабель Ethernet в порт WAN, обычно он выделен другим цветом на тыльной стороне корпуса.
2. Тянем провод Ethernet к компьютеру.
3. Налаживаем доступ к роутеру TP-Link через веб-интерфейс. В современных моделях часто IP роутера TP-Link не используется для подключения, нередко вместо него адрес — tplinkwifi.net. Рекомендуем перевернуть маршрутизатор и найти на этикетке адрес к административной консоли, а затем ввести его в основную строку любого браузера.
4. Вводим логин и пароль (находится на той же этикетке).
5. Переходим на страницу «WAN» и выбираем «Тип подключения» — «PPPoE».
6. Указываем имя пользователя и пароль к интернету. Его должен был оставить провайдер. Возможно, эта настройка Wi-Fi TP-Link не пригодится, если интернет настроен по адресу с бесключевым доступом.
7. Переходим на главную страницу или в раздел «Состояние» и проверяем, получает ли роутер IP-адрес автоматически.

Так как подключить ноутбук к роутеру через кабель не всегда настолько просто, порой приходится задавать маски подсети, адреса шлюзов и IP вручную. Подобную информацию должен предоставить провайдер. Если нет специальной инструкции, стоит обратиться в службу технической поддержки.

Другие методы

Подключение компьютера к роутеру через кабель не всегда возможно, все из-за отсутствия соответствующего разъема на компьютере. Некоторые производители считают, что беспроводной модуль покрывает полностью все потребности пользователя при подключении и Ethernet-кабель не нужен.

Как подключить роутер к компьютеру без кабеля

1. Нажимаем на клавишу клавиатуры для начала поиска Wi-Fi-сети. На ней нарисован роутер или антенна.
2. Ждем до момента обнаружения маршрутизатора.
3. Выбираем соответствующее подключение и указываем пароль к сети.
4. После получения параметров, связь запустится и доступ к интернету будет восстановлен.

Есть еще один вариант, как подключить TP-Link беспроводным методом. Разница заключается в отсутствии WAN подключения, ведь его роль может выполнять 3G-модем. Разница в том, что модем подключается к USB-порту и может требовать дополнительных настроек. Чаще всего необходимые параметры можем задать в режиме «Быстрое подключение».

Подключение WiFi роутера TP-Link WR841N к интернету после сброса

Для настройки TP-Link TL-WR841N можно воспользоваться воспользоваться CD из комплекта — на нем имеется удобный пошаговый установщик, который будет в самый раз для новичка. Однако, раз уж мы решили сделать это без диска самостоятельно, то переворачиваем маршрутизатор и на его днище находим информацию для входа в настройки роутера TP-Link.

В данном случае нам надо в браузере набрать адрес «http://tplinkwifi.net» и ввести логин/пароль admin/admin. Зайти в админку WR841N также можно и по его стандартному IP адресу «192.168.0.1» или «192.168.1.1», в зависимости от модели.

Выбираем в разделе меню «Сеть» пункт «WAN» и производим основные параметры подключения роутера TP-Link к интернету. Для этого нужно будет установить тип подключения, логин, пароль. Возможно, данные об IP адресе, маске и шлюзе — все это должно быть прописано в договоре на оказание услуг интернета от вашего провайдера, либо можно просто позвонить в его техподдержку и узнать эти данные для настройки. В качестве примера приведу самые популярные.

Ростелеком и Дом.Ру (PPPoE)

Если ваш поставщик услуг Ростелеком или Дом.Ру, то при настройке нужно выбрать тип PPPoE. Для него требуется ввести логин и пароль

Ваше мнение — WiFi вреден?
Да 22.59%

Нет 77.41%

Проголосовало: 49780

Билайн (L2TP или PPTP)

Для Билайн нужно установить L2TP и в дополнение к логину и паролю указать еще имя хоста для коннекта — tp.internet.beeline.ru

Динамический и Статический IP

Ещё две разновидности типа подключения к провайдеру. При динамическом адресе не нужно вообще ничего вводить — просто выбираем этот пункт и переходим к настройке wifi. Если для выхода в интернет вам выдан статический IP, то здесь пригодится та информация, которая прописана в договоре — ip, маска, шлюз, но об этом чуть позже.

Далее в разделе «LAN» введите желаемый IP адрес для своего роутера в локальной сети и маску — можно все оставить по умолчанию, это не принципиально.

А в следующем пункте «Клонирование MAC адреса» можно подменить MAC адрес роутера на адрес компьютера — в сетях некоторых провайдеров до сих пор требуется использование одного МАК адреса, который был прописан при заключении договора на оказание услуг. В результате, если запустить роутер, то интернет просто не будет работать — на этот случай как раз и предусмотрен данный раздел.
