Как это работает
Стандарт HomePlug имеет несколько версий, страждущие точных цифр и нюансов могут обратиться к википедии. В общих чертах принцип работы PowerLine Communication-систем заключается в следующем. В электрической сети используется 110/230 Вольт и 50-60 Гц. Для передачи данных же используется на шесть порядков более высокая частота (от полутора и вплоть до тридцати мегагерц), а разграничиваются данные и питание с помощью специальных фильтров.
Собственно, наличие этих фильтров и вводит определённое ограничение на применение данной технологии — воткнуть адаптер в пилот (который, собственно, и выполняет роль фильтра) не выйдет, надо подключаться непосредственно к розетке.
После того, как адаптеры выбирают диапазон рабочих частот (всего их порядка 80), трафик разбивается на пакеты и каждый из них передаётся по отдельному «каналу». Выбор каналов осуществляется по многим параметрам: девайс регулярно анализирует каждую из рабочих частот, оценивает уровень помех, проверяет качество связи, после чего пересылает данные.
В случае проблем с определёнными частотами они блокируются, меняется метод модуляции, данные перераспределяются по другим каналам. В общем, система достаточно неплохо защищена как от помех, так и от «прослушивания» (про шифрование AES здесь никто не забыл), работает на приличном расстоянии и вообще разрабатывалась как отказоустойчивое решение.
Как настроить HomePlug PowerLine адаптеры через розетку?
Посмотрим, как настроить адаптеры PowerLine на раздачу интернета по электрической сети.
- Первый адаптер вставляем в электрическую розетку 220 В
- Подключаем в его порт Ethernet сетевой кабель, а другим концом — к роутеру в порт LAN
- Последующие адаптеры вставляем в другие розетки в разных комнатах и соединяем с компьютерами, на которые надо настроить передачу интернета.
После соединения кабелей и вставки устройств в розетки находим на их корпусах кнопки «SYNC» или «PAIR».
По очереди на всех адаптерах нажимаем на кнопки, и они автоматически сконнектятся между собой и начнут обмениваться информацией. При успешном подключении друг к другу на корпусе помимо прочих индикаторов должен загореться светодиод в виде «домика». Также при правильной работе должны гореть индикаторы «Power», «Сеть» и «WiFi» (при наличии беспроводного модуля).
Как я уже говорил, все остальные настройки, необходимые для работы машин в локальной сети, производятся в маршрутизаторах и самих компах. Однако нужно учесть, какие IP адреса имеются у данных адаптеров по умолчанию, чтобы иметь возможность попасть в их панель конфигурации. Эти данные указаны чаще всего на наклейке на корпусе адаптеров.
Приведу пример — PowerLine адаптеры фирмы Tenda, которые приобрел я, имеют IP 192.168.0.254. Соответственно, вся сеть должна иметь такой вид — у роутера внутренний IP 192.168.0.1, а у остальных компьютеров адреса вида 192.168.0.XXX, где «XXX» число от 2 до 253. Если у вас работает на маршрутизаторе DHCP-клиент, раздающий айпишники автоматически, то значит просто поменяйте адрес роутера на вышеуказанный.
Здесь также встает вопрос безопасности — ведь приобретя адаптер этой же фирмы любой сосед, который каким-то образом связан с вашей разводкой электросети, сможет на халяву пользоваться вашим интернетом. Но и это не проблема — для обеспечения максимальной защиты в комплекте идет специальная утилита на CD, с помощью которой можно с одного ПК контролировать все подключенные к розеткам устройства. Посмотрим на одну из таких программ от компании TP-Link.
После установки в главном окне мы увидим MAC адрес того адаптера, к которому данный комп подключен. Кликаем по нему и жмем кнопку «Connect».
При успешном подключении появится надпись «Connected on High Speed» и начнется сканирование всей сети, а обнаруженные адаптеры отобразятся в списке ниже
Обратите внимание на пустое поле пароля («Password»). Кликните по строке, нажмите на кнопку «Enter Password» и задайте вручную уникальный ключ, указанный на наклейке, помещенной на дне корпуса адаптера
Проделываем то же самое со всеми устройствами из списка, после чего переходим во вкладку «Privacy» — именно тут настраивается безопасность. по умолчанию вся сеть является открытой, то есть сосед может в нее легко вклиниться. Но мы можем сделать ее приватной. Для этого надо задать свое уникальное название в поле «Private Network Name», чтобы активировать протокол шифрования DES. Далее нажимаем кнопку «Set All Devices», чтобы добавить в нее все имеющиеся в локалке компьютеры.
Основные достоинства этой технологии
Использование Powerline переходника обладает целым рядом преимуществ, к которым можно отнести:
- В условиях жилого или офисного помещения, в котором есть две или больше комнаты, для обеспечения высокоскоростного доступа к Сети при использовании PLC-адаптеров отпадает необходимость прокладки дополнительной проводки. Благодаря этому решению можно отказаться от изготовления отверстий, прокладки витой пары под плинтусом.
- Используя данное приспособление, вы сможете гарантировать высокоскоростной и бесперебойный доступ к Сети, даже при наличии большого количества перегородок и заграждений, которые стали бы серьезной проблемой для беспроводных маршрутизаторов.
- Расстояние, на которое можно передавать сигнал ограничивается исключительно протяженностью и расположением электропроводки. В связи с этим фактом организация получения качественного соединения в дальних помещениях при помощи этого метода гораздо целесообразней, чем при помощи покупки и установки гаджетов для повторения и усиления сигнала.
- Множество таких устройств также оснащаться розеткой, за счет чего занятый адаптером слот можно использовать для подключения других устройств к электрической сети.
Читайте так же: Как открыть порт на роутере TP-Link: настройка и проброс
Зачем проводить интернет через розетку
Еще несколько лет назад, для подключения к Сети дополнительных персональных компьютеров помимо основного, людям было необходимо обладать навыками обращения с сетевым кабелем и штекером. В то же время необходимо было уметь производить настройку сетевого подключения, для обеспечения которого нужно было протягивать сетевые кабели по всей квартире, что не очень-то и удобно.
Для этого использовали два основных метода:
- Установка второй сетевой карты на один из компьютеров, при помощи которой, используя провод типа витая пара, производилось подключение второго ПК или ноутбука.
- Покупка свитча или роутера, после чего настраивалась связь двух компьютеров при помощи провода.
Применять данные методы было не всегда практично. В особенности если второе устройство было необходимо подключить при помощи провода, но оно должно было функционировать в разных комнатах. Для этого пользователям приходилось тащить за собой провод, а постоянное подключение и отключение витой пары к устройству постепенно расшатывали порт ноутбука или сетевой карты, также выходили из строя и штекеры. К тому же пользователи задавались вопросом, есть ли в интернет-кабеле электроток? Конечно, такое напряжение существует, пусть и низкое, и без него ни одна сеть не смогла бы выполнять свои функции.
После того, как на рынке появились беспроводные маршрутизаторы, вопрос связанный с «ползающими» по квартире проводами ушел в прошлое. Однако в частном доме или большой по площади квартире мощности одного беспроводного маршрутизатора зачастую не хватало для обеспечения высокоскоростного интернет-соединения. Причиной этого становились толстые стены и железобетонные конструкции, которые в значительной мере ухудшают уровень Wi-Fi сигнала в отдаленных комнатах.
Если вам необходимо обеспечить гаджет быстрым и надежным доступом к Сети и не привязывать ноутбук к одному определенному месту, всегда можно применить интернет через электрическую сеть, который работает при помощи Powerline адаптера. Толстые перегородки и толстые стены никаким образом не сказываются на качестве связи, что нельзя сказать о других устройствах для передачи сигнала. Данная технология позволяет установить качественный доступ в интернет по сети 220 V. Используя такого рода оборудование, у вас появляется возможность организации доступа в Сеть из любой комнаты, в которой есть обыкновенная розетка.
Как работает PowerLine сеть, и для каких целей подойдет?
Постараюсь все объяснить максимально просто. Как я уже писал выше, с помощью специальных PowerLine-адаптеров мы можем передавать данные по электрической проводке, которая проложена в нашем доме.
Рассказываю на примере. Подключен у нас интернет, и есть роутер, или модем. Интернет нам нужно протянуть например в какую-то дальнюю комнату, или на второй (третий) этаж. Где мы установим еще один роутер, или подключим интернет к компьютеру, телевизору, IPTV приставке и т. д. Это вполне стандартная ситуация. Можно поступить следующим образом:
- Первый вариант: проложить обычный сетевой кабелю (витую пару). Это нам даст хорее и стабильное соединение. Но, в большинстве случаев, проложить кабель не получается, или это не очень удобно.
- Второй вариант: можно настроить беспроводное соединение между двумя роутерами, или использовать репитеры. Но, снова же, беспроводное соединение может быть не очень стабильным. А если и будет все работать, то будут приличные потери в скорости. К тому же, возможно понадобиться установка нескольких репитеров, если большая дистанция, или плохо будет пробиваться сигнал.
- Третий вариант: использовать эти самые PowerLine-адаптеры, которым посвящена эта статья. Возле роутера, или модема, мы подключаем в розетку один из адаптеров, и соединяем их сетевым кабелем. Затем, в нужных нам комнатах, к электросети мы подключаем другие адаптеры, к которым можно подключить устройства по сетевому кабелю, или еще один роутер. Где это необходимо, можно установить адаптеры, которые умею раздавать Wi-Fi. Точнее, расширять зону покрытия Wi-Fi, по электросети.
Нужно заметить, что обязательно должен быть установлен и настроен модем, или роутер. Так как PowerLine-адаптеры не умеют устанавливать соединение с провайдером. Они созданы исключительно для расширения уже существующей сети.

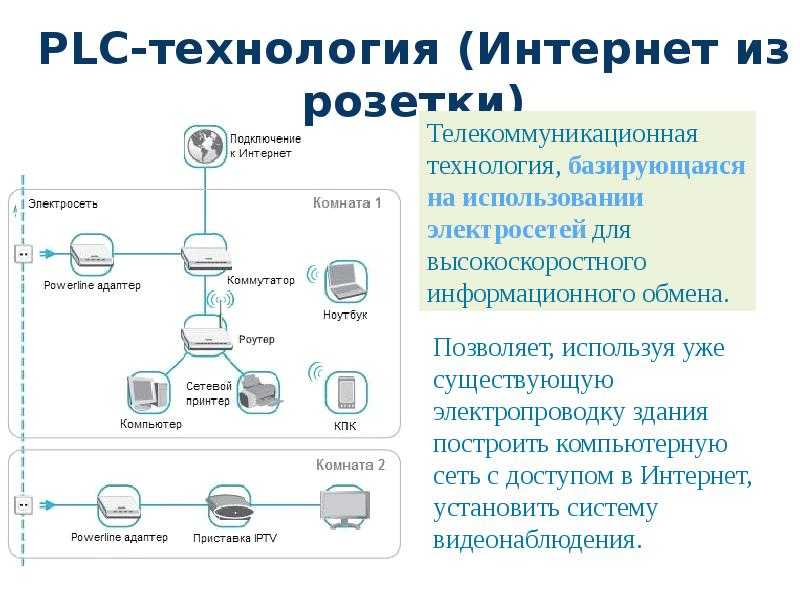

Думал сам рисовать схему работы PowerLine сети, но на сайте компании TP-LINK увидел очень понятную, и красивую схему. Думаю, ребята из TP-LINK будут не против, если я добавлю ее в статью.
Вы можете купить столько адаптеров, сколько вам необходимо. Где нужен Wi-Fi, можно поставить HomePlug адаптеры с возможностью раздачи беспроводной сети. А в тех комнатах, где вы хотите подключить устройства по кабелю, ставим обычные адаптеры с разъемом RJ-45.
Как видите, все очень просто. Настройка так же простая. В одной сети можно объединить до 64 адаптеров
При выборе адаптеров, особое внимание обратите на количество портов RJ-45, и возможность раздавать Wi-Fi сеть. Так же, в рамках одной сети можно использовать HomePlug адаптеры разных производителей
Но, я настоятельно советую использовать устройства одного производителя. Хотя бы из-за простоты в настройке (нажатие одной кнопки на всех адаптерах).
Безопасность. В этом плане, все хорошо. Стандарт HomePlug AV поддерживает 128-битное AES шифрование.
Результаты установки
По всей квартире доступен не очень скоростной 2.4 ГГц WiFi, в гостинной и двух других комнатах — высокоскоростной 5 ГГц. Девайсы переключаются с одной сети на другую автоматически, без вопросов и лишних телодвижений.
В дальней комнате компьютер подключен через Ethernet-кабель, который «прокинут» через розетку. Интернет по всему дому доступен, стены и плинтуса не пострадали, HD-кино отлично отправляется по DLNA на телевизор. Цена вопроса — чуть менее 4 тысяч рублей за версию с 500 МБит/сек максимальной скоростью, в районе 3.5 тысяч за модель попроще, с 200 Мбит/сек.
Плюс есть дополнительные модули со сквозными розетками, точки доступа попроще, обеспечивающие только Ethernet (без WiFi) и их более быстрые модельки. В общем, выбрать есть из чего. А главное — всё оборудование совместимо, и позволяет легко расширить охват докупкой дополнительных модулей.
Минусы: — Требуется вставлять именно в розетку, пилоты и прочие удлинители-фильтры противопоказаны, т.к. мешают основному принципу работы девайса; — Если у вас несколько линий проводки — надо искать «общую» для отправляющего и принимающего сигнал устройств.
ON Semiconductor AMIS-30585
ON Semiconductor предлагает специализированный модемный чип AMIS-30585 для организации передачи данных по электрическим сетям. Для передачи данных в AMIS-30585 используется модуляция S-FSK (разнос частот по умолчанию 10 кГц), а несущая частота программируется в диапазоне 9… 95 кГц. Максимальная скорость передачи 1200 бит / с. Особенностью данной микросхемы является наличие встроенного микроконтроллера с ядром ARM7-TDMI, обеспечивающего внутрисхемную реализацию MAC-уровня. Это главное преимущество перед решениями других производителей. В дополнение к этому модему ONS предлагает совместимый по выводам модем AMIS-49587 со скоростью передачи данных до 2400 бит / с.
Входная часть модема на основе решений ONS (рисунок 2) включает в себя: развязывающий трансформатор с развязывающим конденсатором (по сути, пассивный ФВЧ), драйвер (усилитель мощности), канал приема, изолирующую оптопару для получения синхронизации сигнал с частотой 50 Гц и дополнительный канал для приема сигнала управления мощностью передатчика (обратная связь от передатчика).
Рис. 2. Принципиальная схема входной части модема на базе AMIS-30585
Эта схема для модема на базе AMIS-30585 достаточно проста и не требует базы экзотических элементов, поэтому ее можно модифицировать или использовать в готовом виде в сочетании с любым другим модемом IC. Это утверждение в целом справедливо и для всех остальных схем, представленных в статье.
Линейный драйвер реализован на операционном усилителе OPA561 с высоким выходным током (до ± 1,2 А). Это связано с тем, что драйвер должен работать с нагрузкой около 5 Ом. Выходной ток OPA561 в этой схеме ограничен до 0,6 А с резистором 10 кОм между контактом 4 и минусом питания. В дополнение к функции линейного качания OPA561 также действует как фильтр нижних частот. Смоделированная частотная характеристика такого фильтра показана на рисунке 3.
Рис. 3. Амплитудно-частотная характеристика передающей части
Поскольку выход операционного усилителя отключен из-за наличия отрицательного напряжения питания на контакте E / S, а выходная логика AMIS-30585 имеет уровни 0 и +3,3 В, схема на транзисторах BC857 и BC847 добавлен для управления выключением выхода усилителя. Следует отметить, что в корпусе этого операционного усилителя есть «Power Pad» для отвода тепла, который должен быть электрически подключен к минусу блока питания.
Канал управления мощностью приемника и передатчика схематично повторяется и реализован на сдвоенном операционном усилителе NE5532. По сути, это фильтр верхних частот, основная задача которого — подавление сигнала с частотой 50 Гц. Этот фильтр позволяет ослаблять до -90 дБ на частоте 50 Гц. Выход приемного канала подключен к ‘вход операционного усилителя, интегрированного в AMIS-30585, который также реализует фильтр верхних частот с затуханием порядка -80 дБ, что в сумме дает затухание до -170 дБ на частоте 50 Гц Частотная характеристика фильтра NE5532 показана на рисунке 4. Очевидно, что с учетом пассивной фильтрации и входная, и выходная части уже.
Рис. 4. АФК принимающей стороны
Для пакетных данных AMIS-30585 требуется тактовый сигнал, который несет информацию о пересечении нуля сетевого напряжения 50 Гц.Для этой цели в оптопару PC817C добавлена схема. Выходным сигналом этой схемы являются импульсы с частотой 50 Гц, амплитудой от 0 до напряжения VDD. Нарастающие и спадающие фронты этих импульсов соответствуют нулевым переходам линейного напряжения.
На рисунке 5 показана упрощенная электрическая схема AMIS-30585. По сути, это минимум, необходимый для работы данной микросхемы. В зависимости от приложения, в котором используется модем ПЛК, разработчик должен выбрать управляющий микроконтроллер. Более подробную информацию можно найти в технической документации на AMIS-30585.
Упрощенная схема подключения AMIS-30585
Минусы передачи интернета через электрические розетки 220 Вольт
К сожаленью, у метода ретрансляции интернет сигнала через электрическую сеть 220V есть свои недостатки.
- Во-первых, работающие электроприборы могут создавать значительные помехи из-за которых будет падать качество связи и скорость. Общая же пропускная способность построенной на HomePlug-адаптерах сети делится между всеми клиентами, а значит чем больше компьютеров, тем также ниже скорость и надежность.
- Во-вторых, дальность действия сети через розетки ограничена 200 метрами и сильно зависит от качества проводки. Если метраж большинство из нас вполне устроит, то проводка в старых домах без ремонта оставляет желать лучшего. Но и даже если вы живете в новом доме, радоваться рано.
В современных квартирах зачастую электролиния имеет трехфазовую структуру, проще говоря, в квартире работает не одна, а сразу три электросети. В таком случае для осуществления интернета через розетку необходимо в электрощит, который расположен на лестничной клетке, установить устройство фазового сопряжения. Но эта проблема вполне решается вызовом специалиста из домоуправления.
Говоря простым языком, лучше всего подключать данные устройства в сопряженные, параллельно подключенные розетки.
Ваше мнение — WiFi вреден?Да22.58%Нет77.42%Показать результатыПроголосовало: 45875
Несмотря на описанные недостатки, попробовать стоит. Тем более что настройка Powerline через розетку 220 очень проста и позволит организовать локальную сеть на весьма приличное расстояние. Если при построении локальной сети в частном доме приходится использовать несколько ретрансляторов и антенн для стабилизации Wi-Fi сигнала, или сверлить перекрытия и тянуть десятки метров кабелей, то здесь для расширения достаточно лишь купить дополнительный адаптер.
Перспективы технологии PowerLine тоже очень заманчивы, ведь данным способом можно объединить всю бытовую технику в одну умную систему с единым центром управления на вашем компьютере.
Настройка PLC-адаптера на примере модели от TP-LINK
Данный адаптер не имеет собственного IP-адреса. Для его настройки следует использовать специальный диск, который идет в комплекте. Установка происходит очень просто и практически не требует внешнего вмешательства. Для этого необходимо всего лишь несколько раз нажать на запрос со словом далее. Это слово будет указано на английском языке Next. После чего адаптер подключается в розетку и к компьютеру либо другому устройству при помощи кабеля.
В процессе установки программы на экране компьютера возникнет ярлык утилиты, который необходимо запустить. По умолчанию откроется окно Network. Оно будет пустым, так как подключение еще не произошло.
Обратите внимание! На следующем этапе обновляется прошивка, которая поможет избавиться от существующих ошибок. Чтобы осуществить перепрошивку следует перейти на вкладку «Status» и проверить версию, которая характерна для установленной прошивки. Если прошивка обновлена до последней версии, то осуществляется переход на и скачивается самая новейшая ее версия
Скачивание происходит достаточно быстро, причем файл заархивирован. После открытия скачанного архива запускается вкладка «System» и нажимается кнопка «Upgrade Firmware»
Если прошивка обновлена до последней версии, то осуществляется переход на и скачивается самая новейшая ее версия. Скачивание происходит достаточно быстро, причем файл заархивирован. После открытия скачанного архива запускается вкладка «System» и нажимается кнопка «Upgrade Firmware»
Чтобы осуществить перепрошивку следует перейти на вкладку «Status» и проверить версию, которая характерна для установленной прошивки. Если прошивка обновлена до последней версии, то осуществляется переход на и скачивается самая новейшая ее версия. Скачивание происходит достаточно быстро, причем файл заархивирован. После открытия скачанного архива запускается вкладка «System» и нажимается кнопка «Upgrade Firmware».
Поле NVM заполняется с указанием пути к разархивированной папке, в которой находится новая прошивка, выбирается файл, имеющий расширение NVM. Точно такие же действия проводятся с полем PIB, только теперь указывается расширение PIB. После всех проделанных действий нажимается кнопка «Ок». Указанными действиями запустится процесс прошивки, который через пару минут установит новую версию.
После обновления адаптер готов к эксплуатации. Для этого его подключают в сеть и к роутеру, а второй подключается в сеть и к устройству, при помощи которого будет осуществляться выход в интернет.
Важно! Перепрошивку необходимо провести на всех адаптерах, которые будут использоваться. Если где-то новая прошивка не будет иметь места, то устройство не сможет работать. Для добавления дополнительного устройства в сеть нужно оба адаптера подключить к розетке
Далее на одном из них нажимается кнопка PAIR. Удерживается эта кнопка на протяжении 1 секунды. На втором устройстве тоже самое необходимо проделать не позднее чем 2 секунды после подключения первого. При добавлении следующих устройств проделывается та же последовательность действий. Эти действия устанавливают безопасное соединение между устройствами
Для добавления дополнительного устройства в сеть нужно оба адаптера подключить к розетке. Далее на одном из них нажимается кнопка PAIR. Удерживается эта кнопка на протяжении 1 секунды. На втором устройстве тоже самое необходимо проделать не позднее чем 2 секунды после подключения первого. При добавлении следующих устройств проделывается та же последовательность действий. Эти действия устанавливают безопасное соединение между устройствами.
Важно! Подключение адаптера происходит исключительно в розетку, так как если он будет подключен в удлинитель, то скорость передачи дачи данных будет гораздо меньше установленной техническими характеристиками. Установка завершена. Устройство можно полномасштабно эксплуатировать
Устройство можно полномасштабно эксплуатировать
Установка завершена. Устройство можно полномасштабно эксплуатировать.
Выбор того, какой именно вид соединения выбирать остается только за потребителем. Но, прежде, чем его сделать нужно тщательно взвесить се за и против, а потом выбрать действительно стоящее предложение.
Как это работает
Антенна для компьютера для усиления сигнала вай фай
Самостоятельно Powerline адаптеры не предназначены для преобразования интернет сигнала от провайдера. Он выступает в качестве удлинителя, который помогает расширить действие сети в пределах жилища. То есть интернет до квартиры доходит с помощью модема либо интернет-центра. А далее уже по дому расходится между потребителями с помощью HomePlug AV. Таким образом, интернет через розетку можно доставить в любую из комнат.
Важно! HomePlug AV не является устройством для передачи сигнала, оно служит только удлинителем для распространения сигнала. Розетки в доме имеют связь между собой. К каждой из них подходит электрический провод от общего источника
Данная технология позволяет передавать интернет по проводам между всеми точками электрической цепи. Максимальное расстояние, на которое может быть передан сигнал с помощью адаптера составляет 300 метров
К каждой из них подходит электрический провод от общего источника. Данная технология позволяет передавать интернет по проводам между всеми точками электрической цепи. Максимальное расстояние, на которое может быть передан сигнал с помощью адаптера составляет 300 метров
Розетки в доме имеют связь между собой. К каждой из них подходит электрический провод от общего источника. Данная технология позволяет передавать интернет по проводам между всеми точками электрической цепи. Максимальное расстояние, на которое может быть передан сигнал с помощью адаптера составляет 300 метров.
Обратите внимание! Стены и перекрытия не создают помех для прохождения сигнала. Есть вариант, когда Powerline-адаптеры подключаются в разных комнатах, можно установить подключение к интернет-центру в одной комнате и к ресиверу IPTV в другой, и просматривать любимое видео без создания лишней кабельной сети и каких-либо рода дополнительных настроек. Есть вариант, когда Powerline-адаптеры подключаются в разных комнатах, можно установить подключение к интернет-центру в одной комнате и к ресиверу IPTV в другой, и просматривать любимое видео без создания лишней кабельной сети и каких-либо рода дополнительных настроек
Есть вариант, когда Powerline-адаптеры подключаются в разных комнатах, можно установить подключение к интернет-центру в одной комнате и к ресиверу IPTV в другой, и просматривать любимое видео без создания лишней кабельной сети и каких-либо рода дополнительных настроек.
Адаптеры PowerLine с поддержкой Wi-Fi
Но это еще не все плюсы технологии HomePlug. Например, существуют PowerLine адаптеры с поддержкой сети WiFi. То есть вставив его в розетку 220, можно вывести интернет через электрическую розетку не только по кабелю, но и беспроводным способом. А значит можно будет к нему подключиться с любого устройства, поддерживающего WiFi, без покупки отдельного оборудования для ретрансляции беспроводного сигнала.
Поэтому я рекомендую не поскупиться и сразу приобрести несколько таких адаптеров с уже встроенным WiFi — благо, в цене они не намного отличаются от простых кабельных HomePlug адаптеров. Внешне их можно распознать по наличию характерной антенны, хотя ее может и не быть — надо смотреть описание на коробке или в инструкции.
Ссылка на актуальную линейку PowerLine адаптеров Тенда, где можно подробно прочитать про каждую модель.

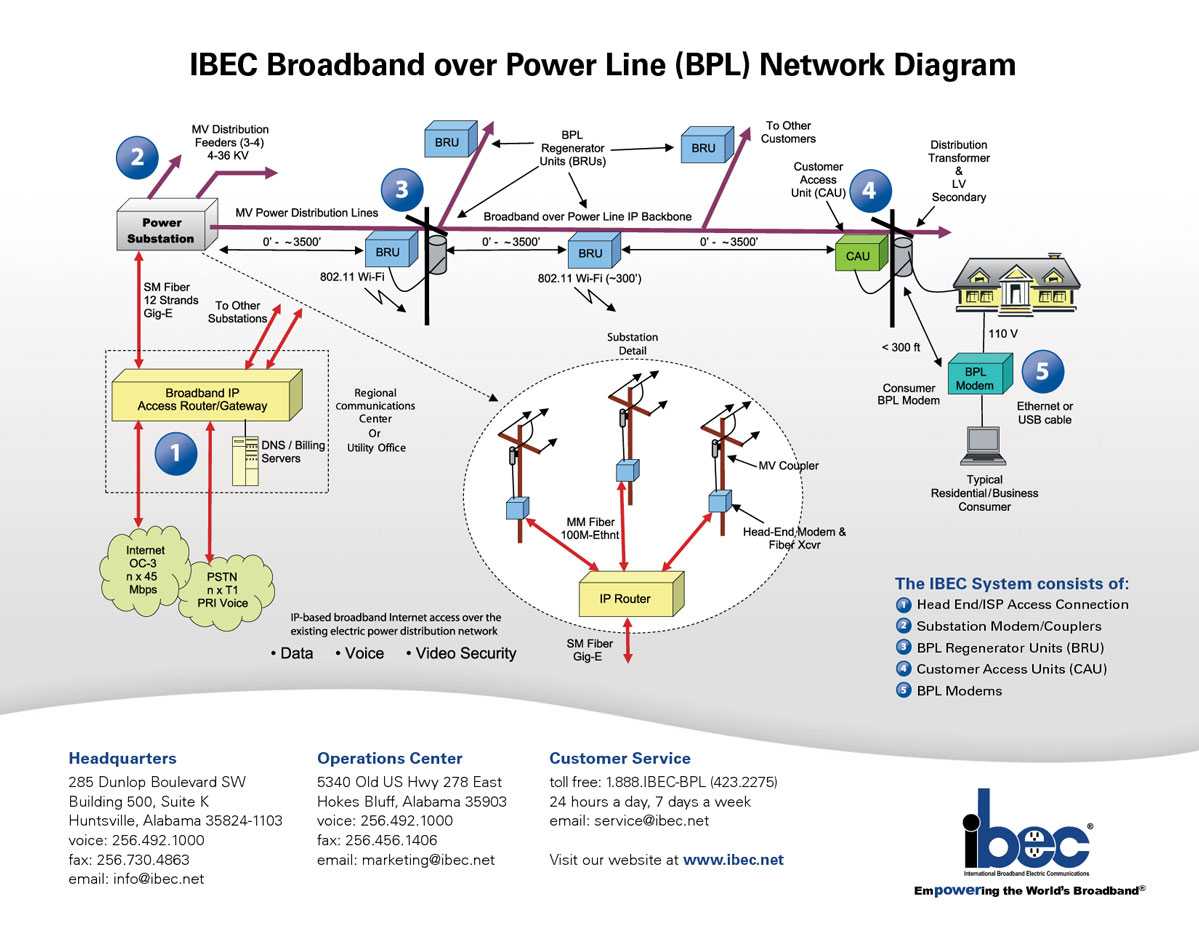

Теория Связь по ЛЭП
Сама технология PLC имеет более широкое значение и означает возможность передачи данных по любым электрическим сетям, включая создание ЛВС на основе транспортных ЛЭП (например, троллейбусных или в метро), а также на основе высоковольтных ЛЭП (используется для передачи данных между электростанциями). PLC также включает в себя понятия NPL (narrowband power line, узкополосная передача данных на скорости до 1 Мбит/с) и BPL (broadband power line, широкополосная передача данных на теоретической скорости до 600 Мбит/с). Понятно, что сравнительно широкое распространение для частного использования приобрела именно технология BPL. Специально для использования в домашних условиях был разработан стандарт под названием HomePlug AV, а позже — его обновлённая версия HomePlug AV 2.0. Последнюю версию стандарта поддерживают и попавшие нам в составе комплекта адаптеры TL-WPA4220 и TL-PA4010, позволяющие передавать данные по электрическим сетям на скорости до 500 Мбит/с.
Нас, конечно, в первую очередь интересует именно домашнее использование данной технологии. Но зачем вообще нам может понадобиться «интернет через розетку»? Причин может быть несколько. Главная — улучшение покрытия дома или офиса беспроводной Wi-Fi сетью, когда один роутер не справляется со своими задачами из-за помех или толстых стен, а тянуть кабель в другую комнату (или даже на другой этаж) сложно, нецелесообразно или попросту невозможно. Другая возможная причина — необходимость подключения к проводной ЛВС компьютера, находящегося далеко от роутера.
В общем случае схема подключения выглядит так: миниатюрный Powerline-адаптер подключается к электросети и соединяется с роутером комплектным Ethernet-кабелем. Затем, в месте, где необходимо расширить локальную сеть, к розетке подключается другой powerline-адаптер. Последний может быть как проводным, так и беспроводным, в зависимости от модели и потребностей пользователя.
Конечно, на подключение powerline-адаптеров есть определённые ограничения. Во-первых, технические характеристики устройств подразумевают их использование в сетях переменного тока на частоте 50/60 Гц при напряжении 100-240 В. Во-вторых, существуют определённые условия работы, которые также необходимо соблюдать. Главное — необходимость прямого подключения к розетке для устойчивого сигнала. Это не строго обязательное условие, но, если вы пользуетесь источником бесперебойного питания, стоит заранее узнать, поддерживает ли он powerline. При тестировании устройств TP-LINK также выяснилось, что сетевой фильтр полностью блокирует сигнал адаптера, а вот обычный удлинитель без какой-либо электроники внутри прекрасно пропускает сигнал в электрическую сеть. Кроме того, не рекомендуется подключать powerline-адаптеры рядом с галогенными лампами, устройствами с электромоторами и холодильниками.
