Усилитель мобильного интернета своими руками

Антенны для усиления

Практически любое усиление мобильного сигнала невозможно без участия антенн. Это специальные устройства, при помощи которых достигается улучшение приема и передачи прямым подключением на модем или телефон.

Сегодня получили широкое распространение различные типы антенн. Они также классифицируются по категориям. Продаются готовые, а также есть возможность собрать прибор самостоятельно. Для простейшей антенны достаточно медной проволоки. Более сложные требуют других различных комплектующих.

Важно! Наиболее эффективный способ улучшить качество и скорость передачи данных — использовать репитер. Репитер можно собрать самостоятельно или купить готовый, выбрав любого вида:

Репитер можно собрать самостоятельно или купить готовый, выбрав любого вида:

• внутренний;
• внешний.

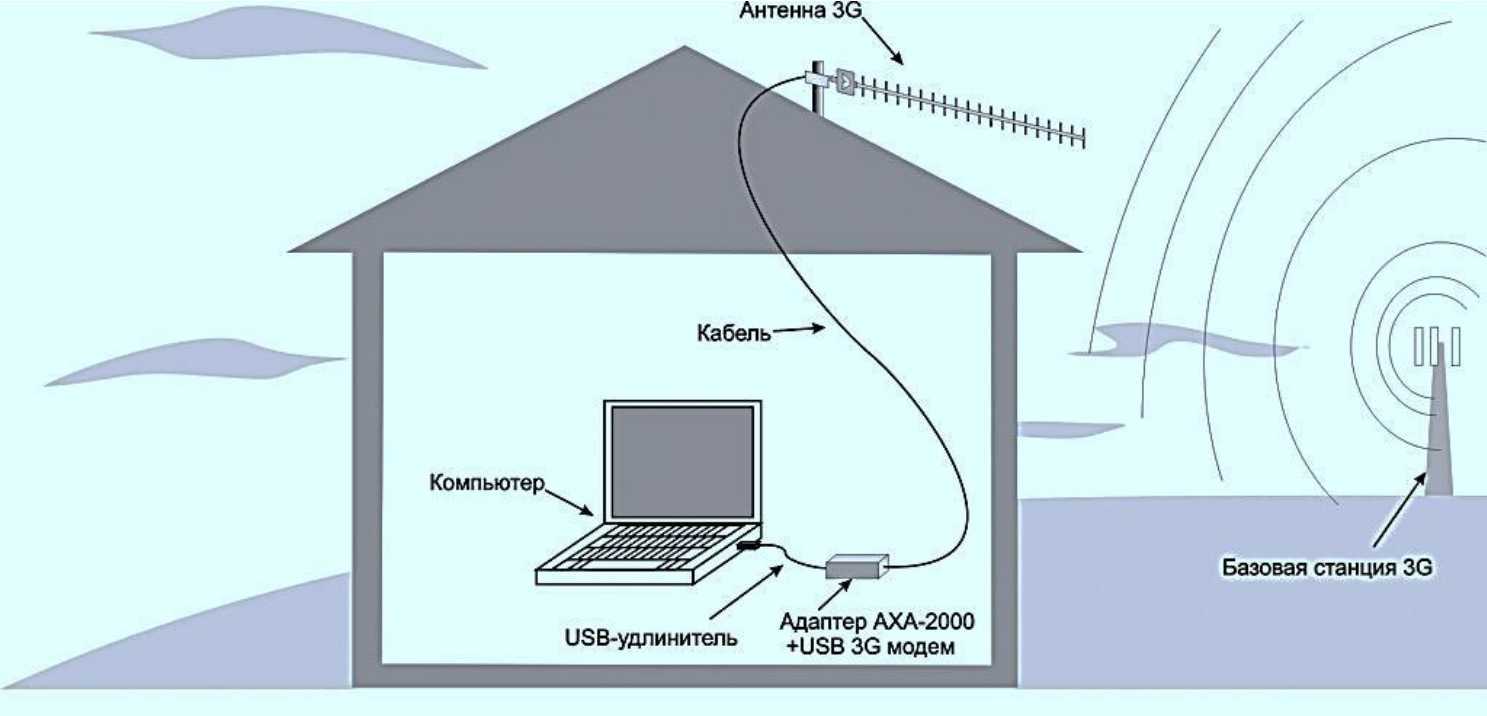

Всем известно, что антенны используются для приема и передачи сигнала. В конкретном случае, для мобильной связи. Процесс приема, усиления сигнала от базовой станции и передачи его на модем происходит с помощью простого USB-подключения.

Внешние приборы делятся на несколько основных типов:

• антенны с различной направленностью: однонаправленные, направленные в разные стороны и секторные;
• широкодиапазонные или многочастотные.

Существуют еще комнатные антенны, которые работают только в помещении. Их нужно устанавливать на окне или застекленном балконе. Качество их работы оставляет желать лучшего, в связи с чем нет смысла их рассматривать.

Обратите внимание! При выборе устройства нужно смотреть, может ли антенна поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом

Внешняя 4G антенна

Примеры простых усилителей

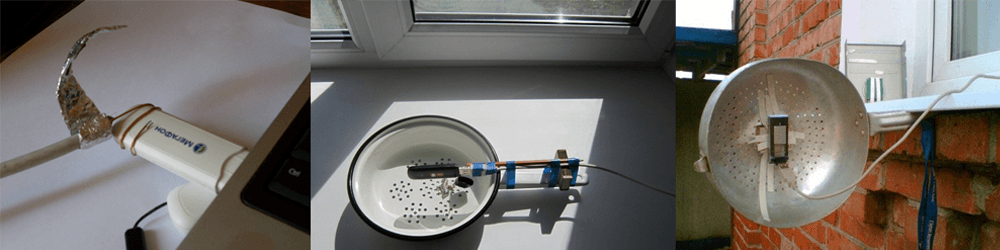

Это простейший вариант усилителя сигнала, он собирается из медной проволоки, железной бытовой посуды и USB-удлинителя подключения модема. Медь в несколько витков оборачивается вокруг принимающего  устройства, что уже усилит сигнал. Для подбора же точного количества витков и длины свободного отрезка проволоки понадобятся более доскональное знание технологии с учётом особенностей местности, однако рекомендуется, чтобы и кабель и проволока были как можно короче. Желательно чтобы модем был закреплён в ёмкости параллельно её днищу. В качестве посуды подойдут и консервные банки.

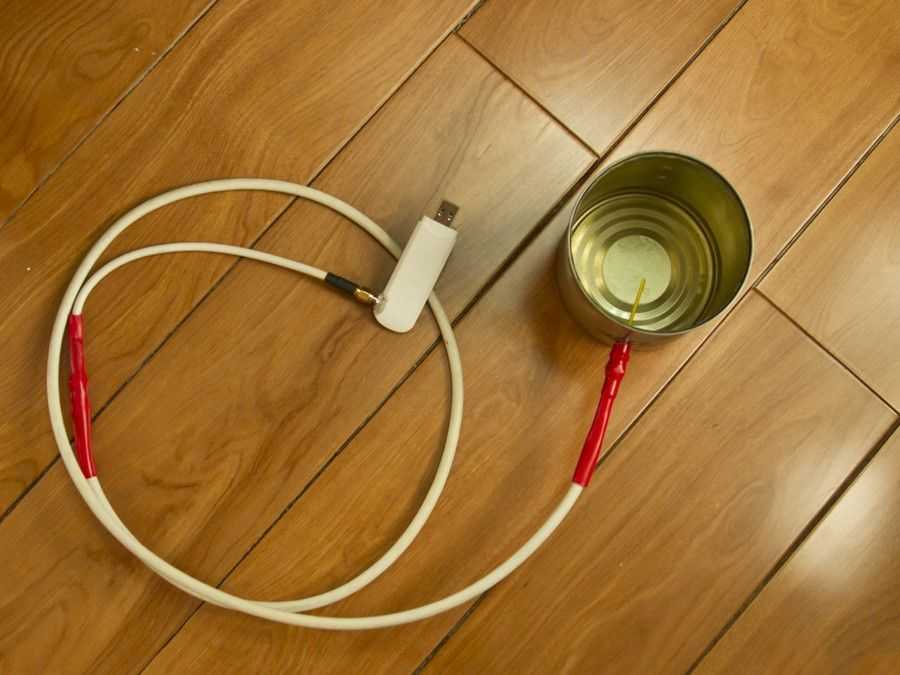

Усилители из банки

Причины слабого сигнала

Плохая связь проявляется в низкой скорости и обрывах соединения. Если интернет предоставляется через SIM-карточку оператора, то помимо прерывания разговора по мобильнику это может выражаться в плохой слышимости или её периодическом отсутствии. Наиболее частыми причинами низкого качества связи являются:

• Местонахождение источника сигнала на большом расстоянии. Это ухудшает соединение на дачах и в сельской местности.
• Нахождение модема в здании с массивными стенами и армированными окнами, которые экранируют беспроводное соединение.
• Соседство с высоким количеством таких построек, которым характеризуются промышленные районы и жилые массивы с высотками.
• Значительное количество металла в конструкции здания, что является частым явлением в торговых центрах и супермаркетах.
• Приём сигнала из помещений ниже уровня земли, где могут располагаться парковки, офисы или мастерские.

Иногда причинами низкокачественного соединения являются неисправности принимающего оборудования. Это может быть механическое повреждение телефона, смартфона, модема или планшета, а также устаревшее или вышедшее из строя программное обеспечение.

Обратите внимание! Также помехи могут вызывать чехлы на металлической основе.

Сборка антенны Харченко

В начальной стадии сборки изготавливается вибратор, он выгибается с помощью пассатижей.

Обратите внимание!

Крайне важно создать угол в 90 градусов, только так можно усилить сигнал до нужного уровня. Далее следует процедура спайки стыков биквадрата, после чего происходит подключение коаксиального кабеля

Затем вибратор укладывается в прорези в обычной пластиковой крыше, с обратной стороны закрепляется экран

Далее следует процедура спайки стыков биквадрата, после чего происходит подключение коаксиального кабеля. Затем вибратор укладывается в прорези в обычной пластиковой крыше, с обратной стороны закрепляется экран.

На данный момент есть два доступных метода для подключения готовой конструкции к модему:

• Прямое подключение к выходу вмонтированной в модем антенны.
• Использование режима ретранслятора. Сигнал транслируется на внутренний приемник электромагнитными волнами.

Первый метод

Стоит отметить, что такой способ гораздо эффективнее беспроводного подключения. Прямое подключение подразумевает припайку конструкции коаксиального кабеля от антенны на два контакта для левого и правого канала. После спаивания коннектор можно подключать к встроенной антенне модема. Такая несложная методика позволит создать качественный канал для передачи электрических сигналов.

Беспроводной метод

Беспроводная передача данных обеспечивается за счет припайки электродов на выходной конец коаксиального кабеля. Они будут выполнять роль генераторного узла, который излучает электромагнитные импульсы на антенну модема. Для осуществления этой цели измеряется корпус модема, к этому значению добавляется еще 5 мм. Для примера, мы получили размер в 85 мм. После этого из жести нужно вырезать две полосы, длина которых будет составлять 85 мм, ширина этих полосок должна достигать значений в 4.8 и 3 сантиметра.

Широкую пластину для центрального сектора изгибают, придавая ей форму модема. Для создания экрана полуокружность нужно припаять к антенне.

Причины слабого сигнала

Вероятность слабого сигнала, несмотря на современную техническую поддержку, остается, как в мегаполисах, так и небольших поселениях. Регулярная установка новых стационарных баз, станций, вышек заметно снижает эту проблему, но не решает окончательно, потому что причина может не зависеть от оператора или быть в вашем устройстве.

Зачастую слабость сигнала различается в определенной части населенного пункта. Это обусловлено наличием преграждений на его пути, а также объясняется удаленностью от станции. Можно выделить наиболее «трудные» места, где мобильник дает сбой:

• Значительное расстояние от вышки, базы.
• Подвальные помещения.
• Подземные переходы, паркинги, метрополитен и другие низменности.
• Высотки, возвышенности.
• Температура воздуха, с повышенной влажностью.
• Пар усложняет.
• Листва на деревьях (леса, парки).
• «Мертвые» зоны, площадью до одного метра.

Внешний фактор не всегда бывает виноват, периодически виновником становится сам смартфон. Проверить несложно: если в разных местах слышно одинаково плохо, то проблема в устройстве. Второй вариант проверки, позвонить в различных устройствах. Сделать вывод.

К проблемному соединению приводят причины:

• Чехол для телефона, использованные материалы. Металл глушит сигнал.
• Металлический корпус смартфона.
• Прошивка, сделанная некачественно.
• Трубки малоизвестных китайских фирм.
• Механическое повреждение аппарата и его составляющих.
• Заводской дефект антенны.
• Физические возможности отклоняют или ставят в «блок» радиоволны.
• Попадание в корпус влаги.

Антенна для сотовой связи своими руками

Для того, чтобы собрать антенну, способную улучшить качество приема сигнала мобильным телефоном, вам понадобятся следующие материалы и элементы:

• пластик или фанера, а также кусок фольги (либо фольгированный текстолит);
• 10 метров коаксиального кабеля;
• 30 сантиметров проволоки;
• крепежные изделия;
• соединительные элементы;
• изолента.

Сборка такой антенны начинается с придания отрезку металлической проволоки подходящей формы. Обычно ее сгибают в форме ромба. Концы получившегося проволочного контура следует загнуть внутрь и присоединить к ним коаксиальный кабель. Другой конец кабельного изделия следует закрепить на куске (со стороной примерно 40-100 миллиметров) фольгированного текстолите. При отсутствии последнего возможно наклеить на кусок пластика либо фанеры соответствующего размера прямоугольник из фольги.

Пример выполнения усилителя 4G 3G сигнала

Теперь остается только установить ромбовидный контур нашей антенны на крышу либо на столб (главное – повыше) и проверить качество полученного усиления. Для этого поднесите свой телефон к фольгированной пластине и понаблюдайте за уровнем принимаемого им сигнала сети.

Важно! Такую антенну можно использовать в диапазоне температур окружающей среды от -40 до +50 градусов по Цельсию. Вышеописанная схема организации системы повышения качества мобильных данных является наиболее примитивной и общей

В случае необходимости фольгированный элемент на одном из концов коаксиального кабеля возможно заменить на разъем, подходящий по конструкции для вашего телефона, либо на разветвитель. Благодаря последнему вы сможете обеспечить повышение качественных характеристик сети в нескольких точках. Соответственно, от разветвителя будут отходить необходимые для этого кабели, на концах которых можно также установить подходящие для подключения телефонов разъемы

Вышеописанная схема организации системы повышения качества мобильных данных является наиболее примитивной и общей. В случае необходимости фольгированный элемент на одном из концов коаксиального кабеля возможно заменить на разъем, подходящий по конструкции для вашего телефона, либо на разветвитель. Благодаря последнему вы сможете обеспечить повышение качественных характеристик сети в нескольких точках. Соответственно, от разветвителя будут отходить необходимые для этого кабели, на концах которых можно также установить подходящие для подключения телефонов разъемы.

Однако следует иметь в виду, что чем больше разветвлений в такой системе, а также чем длиннее получится ваша кабельная трасса, тем менее эффективен в работе будет собранный усилитель.

Теперь вы знаете достаточно о том, как усилить сигнал сотовой связи на телефоне, чтобы осуществить данные мероприятия не только посредством приобретения заводских изделий, но и своими руками.

Приборы для улучшения качества принимаемых мобильных данных позволят вам оставаться на связи с окружающим миром, находясь практически в любом уголке земного шара. Помимо основных функций, они позволят снизить уровень излучения мобильными устройствами, устранить нежелательные помехи, а также увеличить время разрядки аккумулятора, а также срок его службы.

https://youtube.com/watch?v=RwNsl7edg2E

Как сделать усиление GSМ сигнала своими руками

Оборудование

Обратите внимание, что в таком списке перечислены лишь те устройства, посредством которых будет происходить требуемое усиление. Для настройки Интернет-соединения вам потребуется СИМ-карта и модем

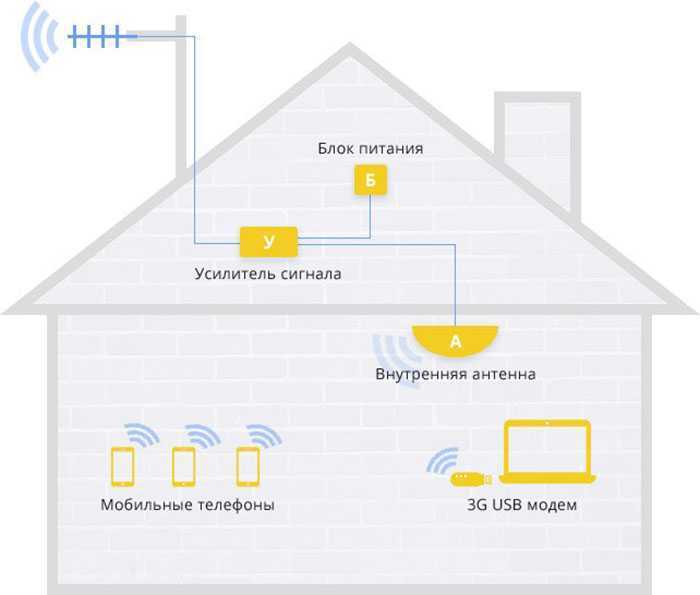

Конструкционные особенности усилителя, его схема работы

Исходя из конструкционных особенностей приборов, все они могут быть поделены на основные два класса. В первый класс будет входить активная группа, к которой можно отнести все усилительные элементы. Такие устройства работают посредством Интернет-соединения, и в такую группу включен даже репитер сигнала. Ко второму пассивному классу можно отнести кабель, антенну и делитель.

Сделанный усилитель сотовой связи собственноручно можно быть применен для различных систем усиления сигнала сотовой связи. Их выбор будет напрямую зависеть от объекта усиления. Самой большой эффективностью будет обладать именно та система, в которой применяется по максимуму короткий кабель. Этот фактор сведет потерю сигнала до минимального значения.

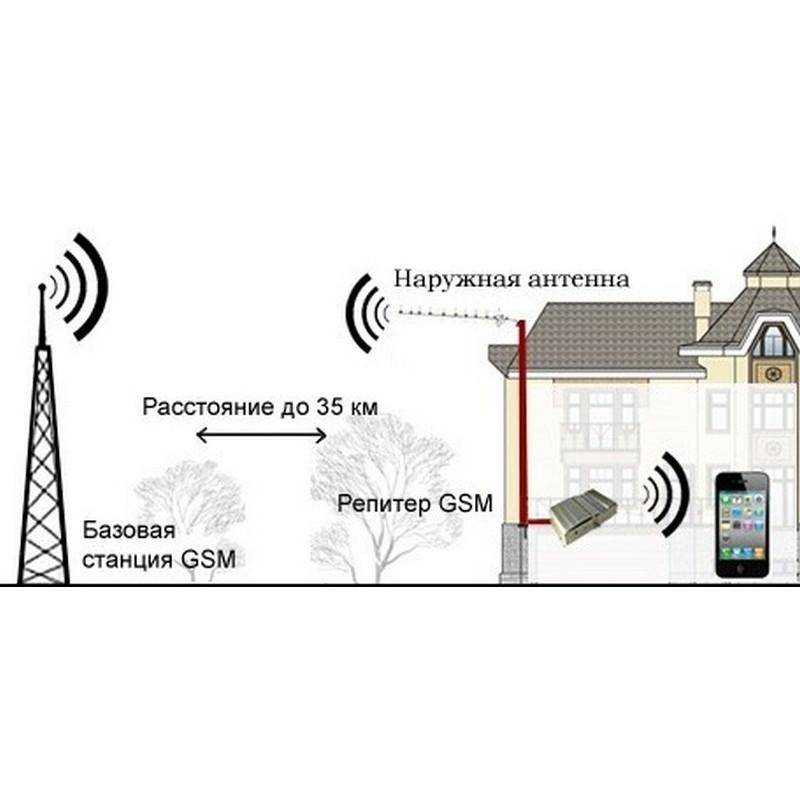

Принцип действия повторителя осуществляется за счет ретрансляции принимаемого сигнала. Устройство будет принимать сигнал и производить перенаправление в требуемом для пользователя направлении. Каждый способен собирать репитер 4G собственноручно каждого типа, но мастера советуют задействовать пару подвидов антенны сразу же.

При подобной конструкции первая антенна начнет работать над получения сигнала и отправлять данные обратно на основную станцию, а вторая будет задействована для распространения Сети по всей домашней площади.

Изготовление репитера своими руками – самая популярная схема

Готовые устройства для усиления сигнала совсем недешевые. По такой причине большинство активных пользователей Интернета занимаются самостоятельной сборкой таких устройств. Для этого допустимо применять GSМ повторитель и сделать из него устройство для 3G, а еще специализировать при сетевом подключении. Но в любом случае потребуется приобрести готовый репитер в специализированном магазине, потому что у такого устройства крайне сложная конструкция. Для того, чтобы изготовить устройство усиления сигнала, требуется убедиться в том, что у вас есть такие элементы:

• Коаксиальный кабель.
• Проволока с длиной в 0.35 метров.
• Блок для соединения.
• Крепления для соединения пары блоков.
• Пластик.

Важно! Для скрепления деталей требуется применять скотч или изоленту

Следует обратить внимание на то, что монтаж репитера сигнала должен быть произведен на минимальном расстоянии в пару метров от прибора отопления. Рекомендуется совершать прокладывание кабеля уже после того, как будет поставлена антенна

Все элементы соединения конструкции должны быть защищена от воздействия влаги. Классическая схема для усиления сигнала связи сохраняет работоспособность при температуре -40…+55 градусов. Но репитер сигнала должен быть в теплом помещении, но не следует ставить его около камина или остальных отопительных элементов.

Простая внешняя 4g антенна своими руками

Раздумывая, как сделать антенну самостоятельно, нужно оценить, какие исходные материалы имеются в доме. Если потребитель интернет-услуг располагает корпусом от пришедшего в негодность компьютера дома или на даче, можно использовать его в качестве основы для антенны. Понадобится приобрести в магазине usb-шнур для усилителя сигнала и ножницы, режущие по железу.

Потребуется вырезать из задней стенки корпуса конструкцию, в основе которой – прямоугольник 24 (ширина) на 20 см, от которого вниз отходит тонкая длинная часть 7 (ширина) на 14 см. В этой «ножке» проделываются квадратное отверстие под кабель (2 на 2 см), а также дыры для тонкой металлической изгибающейся конструкции (габариты последней – 23 см в длину на 2 в ширину), вырезанной из того же корпуса, и для стопорного болта. Схема раскройки корпуса на компоненты весьма проста, соответствующие отметки можно делать карандашом.

Сборка усилителя сотовой связи в домашних условиях

Чтобы самостоятельно изобрести простейшую модель понадобится набор:

• Проволока медная (тридцать-сорок сантиметров в длину)
• Для наружных работ коаксиальный кабель (подключение антенны). Чем больше отрезок кабеля, тем больше сигнальные потери.
• Фанера листовая.
• Крепеж: саморезы, болты.
• Широкая изоляционная лента.

При наличии всех необходимых материалов, приступаем к сборке конструкции.

1. Сгибаем проволоку в виде ромба.
2. Концы запаиваются. Получается антенна ромбообразная.
3. В центр мягкой пайкой присоединяются концы коаксиального кабеля.
4. Дальнейшая установка происходит на крыше. Импровизированную антенну разворачивают в сторону вышки, ближайшего мобильного оператора.
5. Посредством переходника через специпльный разъем монтируется кабель к телефону.

Обязательно рекомендуется произвести проверку работоспособности полученного усилителя. При поднесении его к любому мобильному устройству (телефон, планшет, смарт часы) уровень сигнала стабильно должен увеличиваться на два деления минимум.

Усиление сигнала 4G

В отдаленных местах (дачах, деревнях) можно усилить собственноручно сигнал «четыре джи».

• Крышка для консервирования
• Шпилька М6
• Гайка М6
• Провод для антенны
• F-разъем коаксиального кабеля
• Угол монтажный.

По схеме собирается усилитель, который устанавливается аналогично предыдущему варианту.

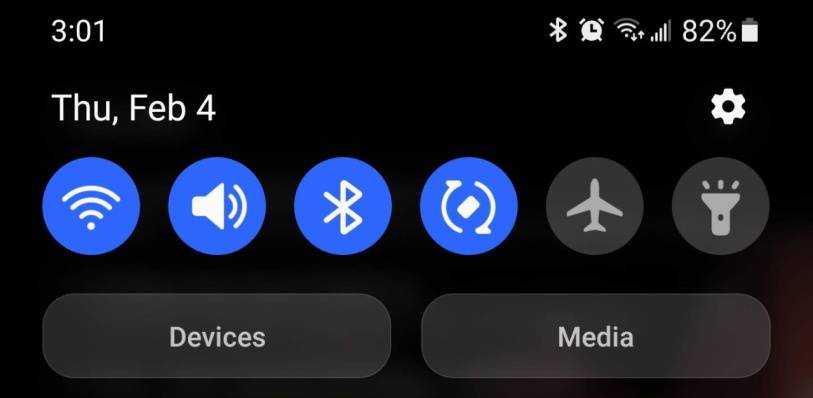

Включите режим «В самолёте» или перезагрузите устройство

В работе смартфонов иногда бывают сбои. Аппарат не занимается постоянным поиском сигнала лучшего качества. В таком случае он слишком быстро разряжался бы. По этой причине иногда, особенно если вы двигаетесь, он может использовать старые данные о доступности сети.

Чтобы исправить это, включить режим «В самолёте», подождите около 10 секунд, а затем выключите этот режим. Это заставит аппарат заново проверить доступные сети. Режим «В самолёте» обычно находится в центре управления iPhone и на панели быстрых настроек Android. Они открываются, если провести пальцем с верхней части экрана вниз.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Настройка

Первым делом рекомендуется проверить все соединения, а также провести осмотр сетевого фильтра. Потом следует провести регулировку коэффициента усиления, он должен находиться на частоте около 20 дБ. Есть два способа настройки — ручная или автоматическая. Первая осуществляется регулировкой ручки потенциометра и изменения направления антенны, вторая — непосредственно на репитере.

Таким образом, можно без проблем сделать систему усиления и репитер своими руками. Для этого всего лишь требуется приобрести необходимые компоненты, установить оборудование, все подсоединить и настроить. И тогда пользователь получит высокоскоростной Интернет!

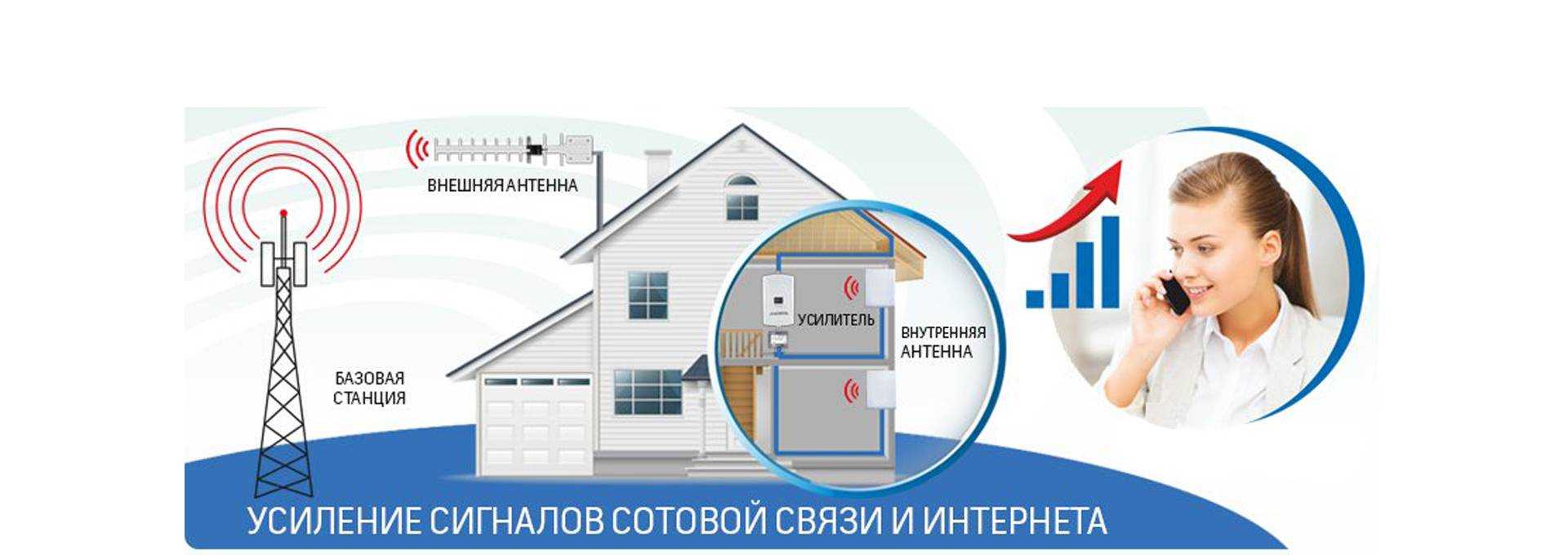

Как сделать усилитель сигнала сотовой связи и Интернета своими руками

Сделанный 4G репитер своими руками представляет собой специальный прибор, который позволяет значительно усилить принимаемый мобильный сигнал от операторов сотовой связи. Распространение таких устройств, позволяющих усилить сигнал от базовых станций, связано с тем, что мобильный Интернет в основном используется в пригородах, сельской местности, зонах со сложным рельефом.

Это именно те области, где альтернативы такому виду связи нет, поэтому приходится использовать различные антенны и усилители. Но собранный усилитель сигнала сотовой связи и Интернета своими руками поможет сэкономить средства, в отличие от покупки готового комплекта.
