Как сделать своими руками антенну для модема

Не секрет, что главным критерием эффективной работы современного 4G-роутера, будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретённого модема ещё не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

Проволочная антенна

Это самый простой и примитивный вариант усиления сигнала своими руками. Необходимо взять обыкновенную медную проволоку и одним его концом на 3–4 витка обмотать верхнюю часть 4G-модема. Другой конец поднять кверху. Этот способ ненамного усилит сигнал, но всё же может сделать связь более стабильной.

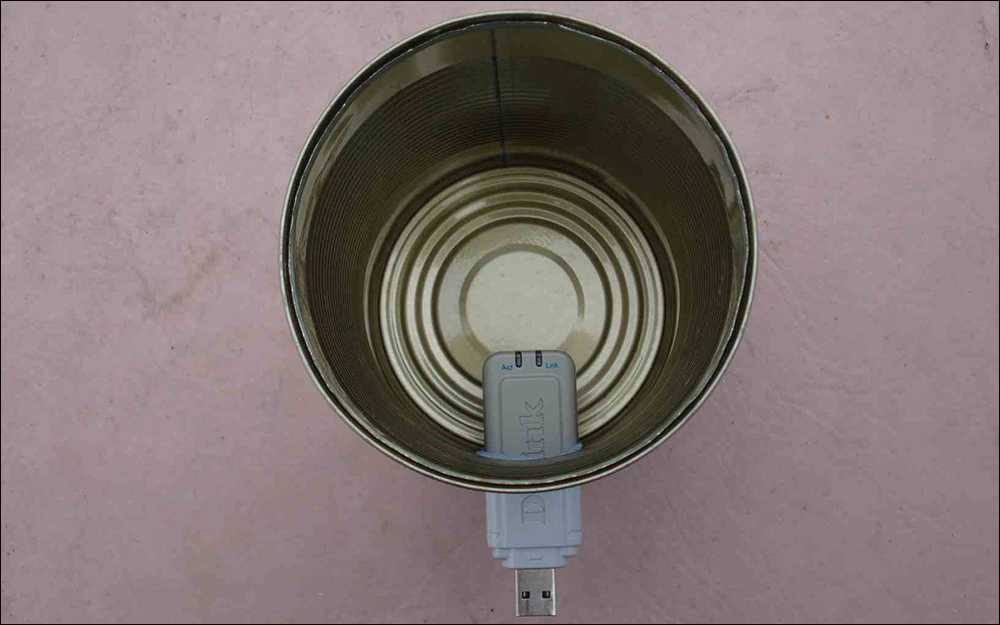

Баночная антенна

Очень распространённая идея, которая давно «гуляет» среди пользователей таких маршрутизаторов и пользуется определённым успехом. Но этот способ требует умения самому паять детали, иначе можно испортить сам модем.

• Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
• Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
• После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
• В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

ВАЖНО. Такую конструкцию лучше устанавливать под потолком, чтобы ничто не мешало приёму сигнала.

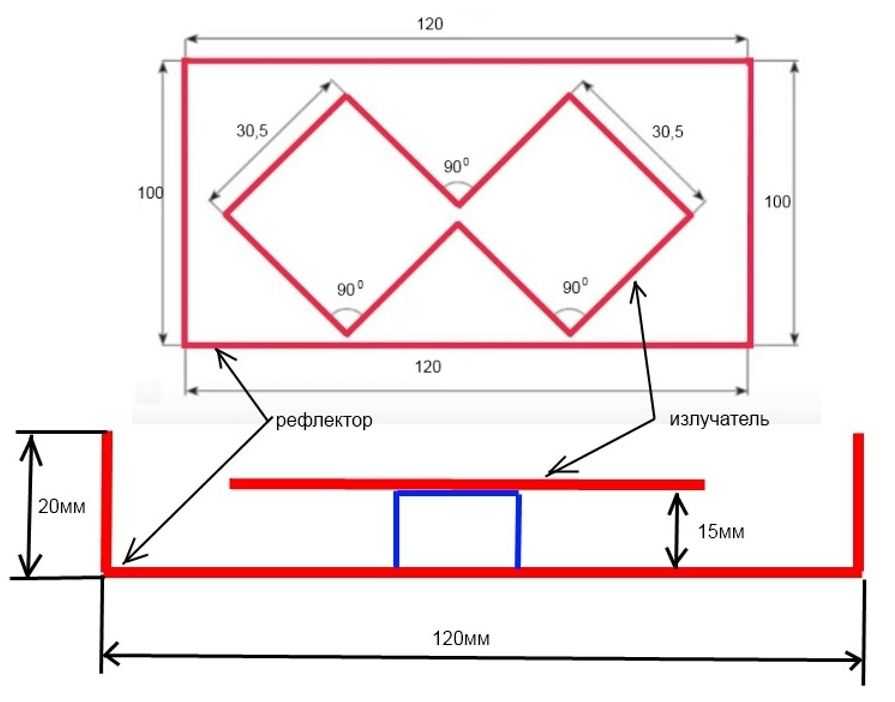

Антенна «Харченко»

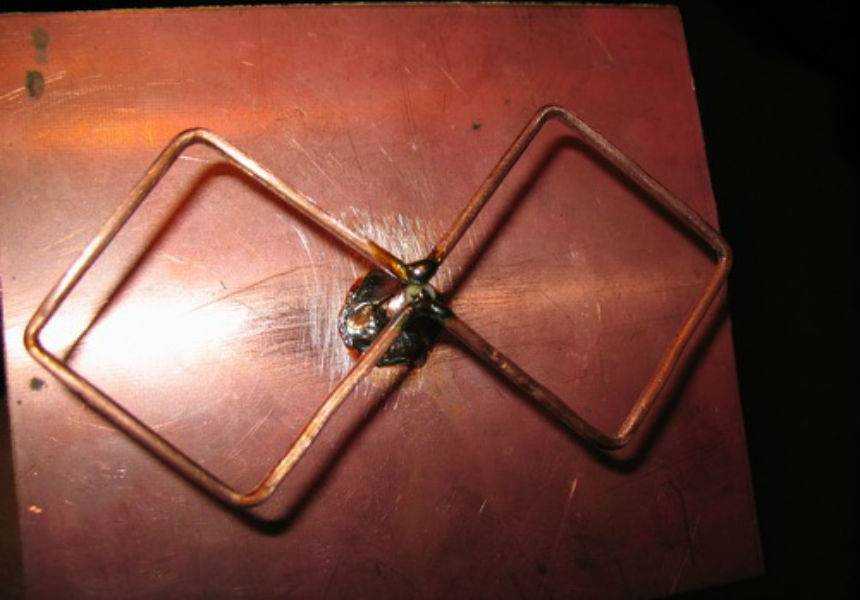

Эта конструкция считается самой эффективной из всех видов самодельных приспособлений и для этого нужно:

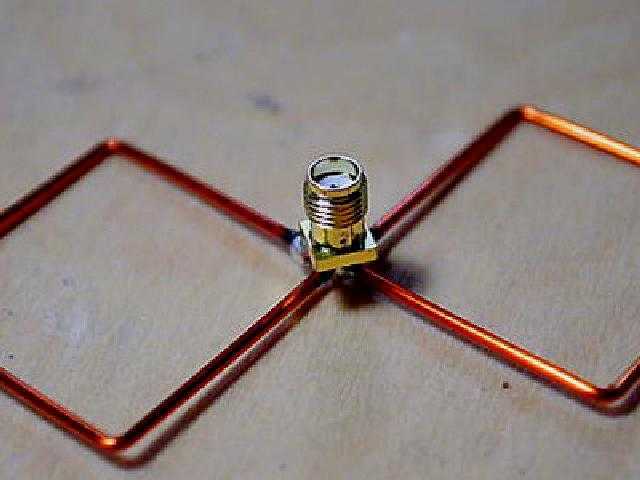

• Взять медную проволоку (3–4 мм) и согнуть её так, чтобы образовалось 2 одинаковых ромба (с углом 120°) небольшой величины (со стороной 53 мм).
• В месте соединения ромбов припаять деталь для крепления высокочастотного кабеля.
• Для усиления антенны можно присоединить к ней металлическую пластину (рефлектор).

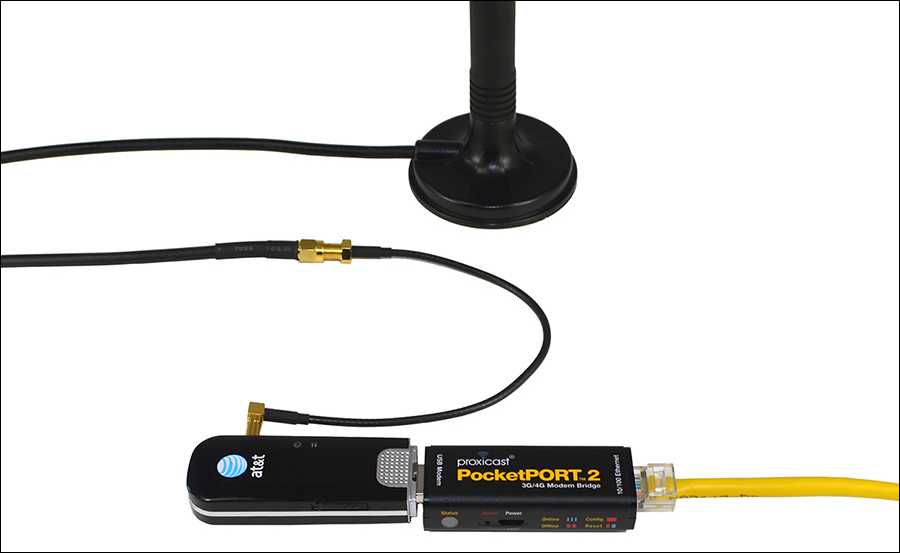

• Если 4G-модем не имеет разъёма для внешней антенны, то следует обернуть центральной жилой кабеля вокруг него 3–4 витками.

ВАЖНО.  Между антенной и рефлектором должно быть расстояние не менее 3 см.

Антенна «Тарелка»

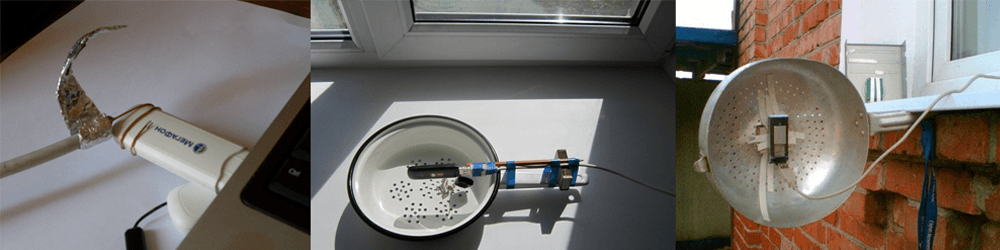

Если имеется спутниковая тарелка, можно сделать замечательный усилитель своими руками. Для этого необходимо в фокусе уже установленной антенны прикрепить модем, подключить его к ПК с помощью USB-кабеля и настроить на нужную станцию. Но здесь есть свой нюанс: как самому настроить антенну. Тарелку следует направлять не вверх, как у телевидения, а вниз, периодически вращая её и с помощью специальной программки следить за изменениями в интернет-соединении. После обнаружения максимального значения антенну нужно зафиксировать.

ВАЖНО. Тарелка для интернета не должна быть связана с телевизионной

А для защиты 4G-модема от осадков, можно использовать пакет или пластиковую бутылку, это никак не повлияет на качество сигнала.

Чтобы добиться нужного результата, возможно, придётся попробовать разные варианты самодельных антенн. Главное, что каждый из этих способов действительно работает и способен реально помочь, даже в самой безвыходной ситуации.

Особенности усиления сигнала

Экран имеет значительное влияние на силу антенны. Усилить качество передачи данных можно и за счёт направления вибратора. Для этого при уже подключенном к телефону, компьютеру или планшету модеме плоскость антенны должна быть обращена к ближайшему центру связи с учётом поляризации.

При наличии нескольких операторов в области применения антенны для предотвращения помех ими зачастую применяется различная поляризация. Чем дальше расположена нужная станция, тем больше сказывается на качестве интернета угол наклона и поворота антенны. Также имеют значения расположенные на пути сигнала холмы, рощи и другие препятствия загородной местности. По словам специалистов, оптимальные значения угла направления антенны могут варьироваться от 45 до 70 градусов.

Что представляет собой сигнал сотовой сети

Сотовая сеть работает таким образом, что между телефоном абонента и вышкой оператора создается высокочастотный радиоканал, диапазон которого находится в пределах от 500 до 2700 мегагерц. Указанный канал способен передавать различные виды данных, в которые входят СМС-сообщения, голосовые данные, доступ к глобальной сети.

Важно! Для обеспечения всех функций операторами применяются различные стандарты связи, которые между собой отличаются частотностью и используемым оборудованием. Вышки или базовые станции операторов устанавливаются так, чтобы обеспечить непрерывный и качественный прием сигнала на различном удалении

Доступ к сети есть в помещении (квартире или доме, машине, поезде). Сигнал может быть доступен в пределах города, в деревне, на даче и прочих населенных пунктах, а также за их пределами

Вышки или базовые станции операторов устанавливаются так, чтобы обеспечить непрерывный и качественный прием сигнала на различном удалении. Доступ к сети есть в помещении (квартире или доме, машине, поезде). Сигнал может быть доступен в пределах города, в деревне, на даче и прочих населенных пунктах, а также за их пределами.

Однако не всегда и везде качество принимаемого сигнала будет максимально четким. Когда на пути его прохождения встречаются различные преграды в виде зданий и сооружений, лесов, посадок, оврагов и прочих препятствий, хороший сигнал ослабевает от каждого нового.

Наибольшая дальность, в пределах которой телефон может довольно хорошо улавливать сигнал:

• для населенного пункта в пределах семи километров;
• за пределами населенного пункта в пределах тридцати километров.

Обратите внимание! Дальность указана для стандарта GSM. Другой формат, CMDA может похвастаться увеличенным в 2 раза расстоянием, а LTE уменьшенным настолько же

Можно выявить зависимость, в которой говорится, чем выше частота сигнала, тем меньшую дальность работы он может предоставить. В процессе ослабления передаваемого сигнала, могут появляться места, где связи нет вообще. Наиболее распространенные места с отсутствием соединения:

• подвалы, подземные сооружения, парковки. В таких местах почти невозможно отыскать соединение;
• квартиры и офисы в старых домах с толстыми стенами;
• дачные поселки и дома в пригородах. Сигнал не достает в связи с удаленностью от источников;
• промышленные зоны. Связи нет в связи с большим количеством бетона и стали;
• высотки. Выше 14 этажа связь может отсутствовать по причине интерференции.

Как самостоятельно сделать ромбовидную антенну

Антенна для роутера для усиления сигнала Wi-Fi

Не всегда есть средства для приобретения готового устройства усиления сигнала от базовой станции. Как сделать антенну для телефона своими руками, − этим вопросом задаются многие пользователи сотовой связи в удаленных местах проживания. Специалисты советуют для этих целей использовать следующие инструменты и материалы:

• нож для снятия изоляции с кабеля;
• плоскогубцы;
• кабель коаксиальный, рекомендуется RG6;
• паяльник и припой;
• медный провод сечением 2 миллиметра и длиной 80 миллиметров;
• переходник для телефона, можно использовать китайскую модель.

Ромбовидная антенна сотовой связи

Порядок выполнения работ следующий:

1. Коаксиальный кабель надо зачистить от изоляции, не повредив внутреннюю жилу, для подключения ее к антенне, а другой конец подключаем к телефону;
2. Изгибаем медную проволоку в восьмерку по ромбам;
3. К жиле коаксиального кабеля в положении «строго вверх» припаиваем качественно медный провод. К экранирующей оплетке кабеля припаиваем другой конец медного провода в положении «строго вниз»;
4. Делаем крепление медных проводов на дощечке с качественной изоляцией соединений;
5. Полученную конструкцию крепим на крышу дома, а свободный конец кабеля, используя адаптер, подключаем к мобильному устройству.

Важно! Специалисты рекомендуют строгое соблюдение положений медного провода, это даст возможность получения сигнала даже в том случае, когда он практически отсутствует. Самодельная ромбовидная антенна проста в реализации, подсоединение кабеля должно выполняться качественно

Программные настройки и аппаратное улучшение

К сожалению, сегодня не существует программы, при помощи которой можно было бы реально улучшить качество получаемого сигнала на телефоне. Есть специальные приложения, позволяющие контролировать качество связи, то есть напрямую передают данные пользователю об уровне принимаемого интернета. С их помощью можно выбрать место с лучшим уровнем связи. Некоторые программы могут автоматически переключиться на станцию с лучшей скоростью получения информации. На этом возможности подобных программных способов исчерпываются.

Обзор и настройка модема D-Link Dir-320

Что касается аппаратных средств, к ним относятся следующие приборы, имеющие возможность улучшения сигнала при помощи лучшего улавливания, без вмешательства в системные и программные настройки:

• Репитеры;
• Антенны;
• Рефлекторы;
• Роутеры.

Обратите внимание! Их принцип работы заключается в воздействии на принимаемые электромагнитные волны. Как сделать усилитель сигнала сотовой связи и Интернета своими руками

Как сделать усилитель сигнала сотовой связи и Интернета своими руками

Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети.

Процесс установки

При выборе антенны вам нужно объяснить продавцу, для какого устройства будет использоваться усилитель GPS сигнала. Современные модели могут подключаться не только через USB, но и по Bluetooth. А теперь к подключению:

• Идеальным решением для вашего смартфона будет GPS антенна, которая подключается к устройству через Bluetooth. Все данные будут передаваться по протоколу. Преимущество заключается в том, что вам не понадобятся дополнительные разъемы и модификация.
• За счет того, что на планшете уже присутствует навигационное приложение, вам не придется вносить новые параметры.
• Также внешний приемник может иметь разъем USB/PS2. Такой интерфейс обычно используется персональных компьютеров, ноутбуков, но есть исключения. Как и в первом случае, вам нужно только соединить антенну с устройством.

Редко, но встречаются модели планшетов, где отсутствует вход USB. В этом случае стоит приобрести внешнюю GPS антенну Bluetooth. Повышенную эффективность такой антенны можно объяснить наличием автономного источника питания

Также важно правильно закрепить ее. Некоторые автомобилисты выносят ее на крышу, другие крепят модификатор под стекло

В любом случае, с внешней GPS антенной ваш планшет будет работать не хуже, чем отдельный навигатор для автомобиля.

Устройство и оптимальные габариты

Как известно, 4G-модем функционирует на частоте 2100 МГц. Ей равносильна длина волны 143 миллиметра. Сейчас ещё попадаются модели, которые созданы под 900 МГц, и те, которые используют составной порядок, однако они уже утрачивают свою актуальность.

Ключевыми узлами усилителя являются:

• вибратор — на него индуцируются волны магнитоэлектрических колебаний, которые посылаются передатчиком провайдера 4G;
• антенный провод с элементом согласования, который транслирует индуцированный радиосигнал от вибратора;
• блок передачи сигнала с провода на вход модема;
• отражатель, который устраняет перерывы сигнала и отражающие шумы — он нужен для повышения мощности приема.

Выбор кабеля

Основное отличие от стандартных антенн, с которым может столкнуться частный мастер — это размер волнового противодействия, а оно может составлять 75 или 50 Ом. Для сокращения утрат мощности надежнее применять провод с меньшим сопротивлением. Он больше годится по электронным показателям, сильнее согласовывается, гарантирует наименьшие потери сигнала. Впрочем, употребляя один из этих видов проводов, лучше точнее подобрать под него механические габариты вибратора. В таком случае утечки мощности сигнала станут наименьшими.

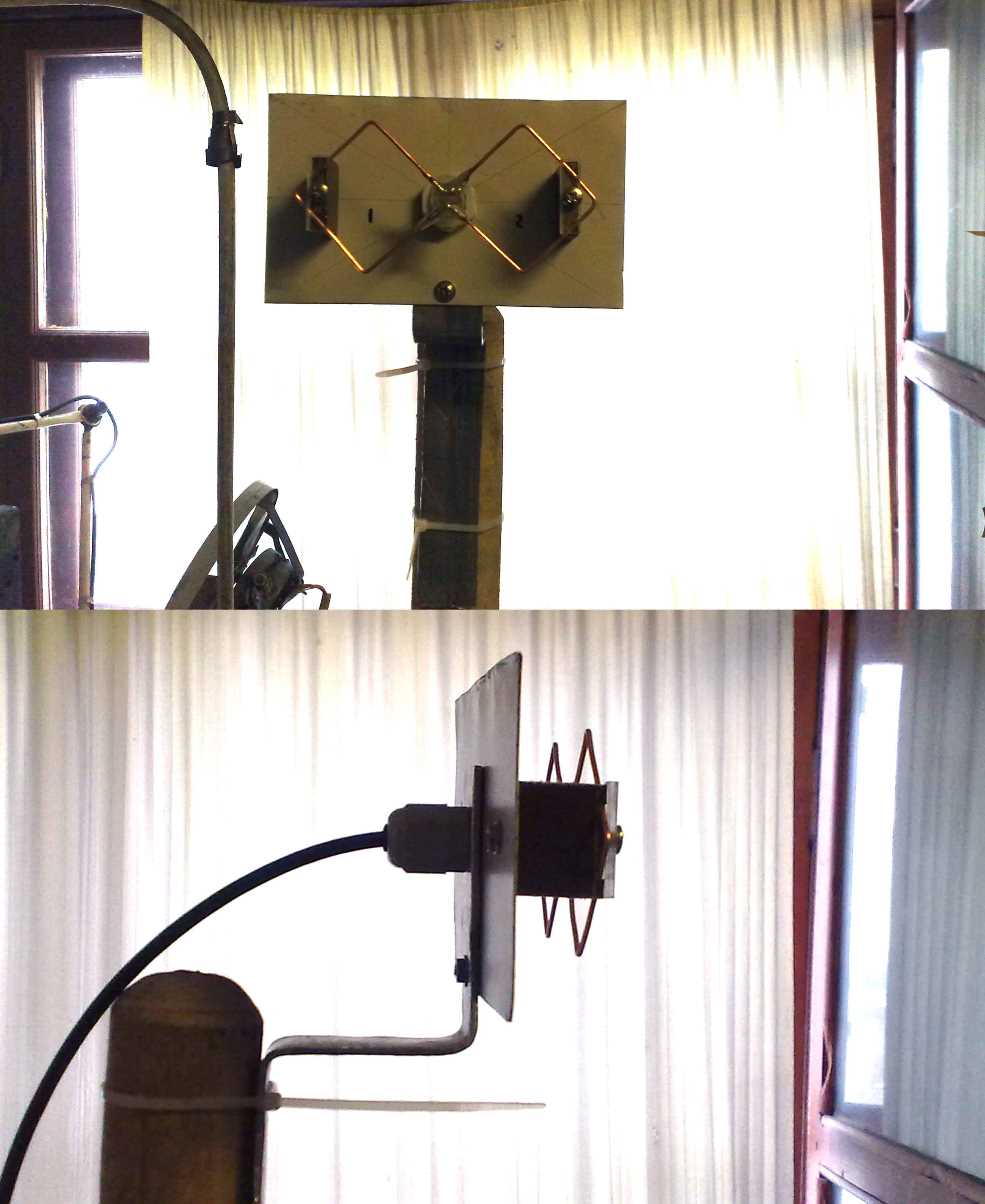

Специфика конструкции рефлектора

В роли экрана может быть любая стальная пластина. Его можно вырезать из жести или выпилить болгаркой из ненужной алюминиевой кастрюли. Если и металла никакого нет, то можно выйти из положения и взять фанеру или картон и оклеить фольгой. Можно не переживать за результат — ощутимой разницы не будет. В любом случае полученная конструкция сможет перекрыть идущий волновой фон с разных сторон.

Отлично себя показывает отработанный DVD-диск. Повысить его эффективность можно, покрыв алюминиевой фольгой одну из сторон. Этот вариант превосходно справляется с отражением волн. Его дополнительный плюс — эстетичный облик и существенное облегчение работы.

Чтобы использовать диск, потребуется лишь помазать его клеем и зафиксировать на крышке от пластиковой бутылки. Также нужно отрегулировать дальность вибратора от рефлектора. Это можно сделать с помощью дополнительных шайб (можно взять от винтов) или обрезки лишней толщины.

Делаем 3G-антенну самостоятельно

Сети третьего поколения (3G) покрывают территории большинства стран мира. К ним относится и Россия. Ежедневно мы видим на дисплеях своих телефонов и смартфонов надпись 3G или H (WCDMA/HSDPA). Но помимо них существуют и интернет-модемы, работающие на частоте 900-2100 МГц, которые давно стали для нас привычным орудием для мобильного доступа во всемирную паутину.

Любой сотовый оператор сейчас продает USB-модемы под собственным брендом, тем не менее, большинство из них производит китайская компаний Huawei, например, модель E1550. Однако при их подключении часто бывают сложности, связанные с тем, что высокочастотные передачи данных рассчитаны на небольшие расстояния и встроенная антенна модема не всегда способна поймать сигнал 3G. В таком случае иногда приходится довольствоваться EDGE или даже GPRS, которые, к сожалению, не дадут вам достаточной для комфортной работы скорости.

Многие жители сельских мест даже не предполагают, что их населенные пункты могут быть покрыты сетями третьего поколения и терпеливо сидят через медленный EDGE. Но если подойти к этому вопросу серьезно, изучить карты 3G-покрытия операторов и постараться доработать свое оборудование, то, возможно, вас ждет приятный сюрприз.

Купить и подключить подходящую антенну для усиления сигнала сотовой сети иногда достаточно проблематично. Некоторые модемы не оснащены специальными разъемами для внешних антенн и стоимость таких антенн обойдется вам в 1,5-2 тысячи рублей, что, зачастую, дороже цены самого модема. Поэтому предлагаем вам сделать 3G-антенну собственными руками.

Для этого сначала нужно было рассчитать квадратичную антенну, созданную для Wi-Fi под 3G. Это делается очень просто при помощи программы «Расчет простых УКВ антенн в диапазоне 50-2800МГц» — VHF81S2.

Изготовление антенны

Нам потребуются:

• Провод RG6U и коннектор к нему
• Отрезок медной проволоки толщиной 1-4 мм
• Крышка от пены для бритья
• Паяльник, олово (припой) и канифоль
• Лист фанеры размером около 120х134 мм и кусок фольги.

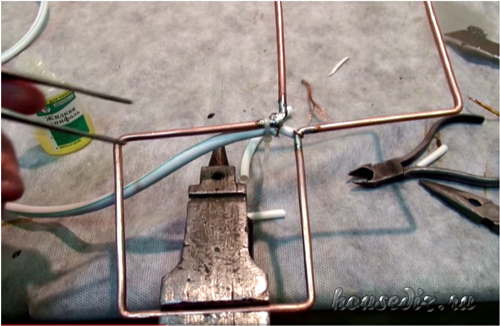

Сначала возьмем отрезок проволоки и сделаем из него два квадрата. Одна из сторон каждого будет приблизительно 53 мм. Затем спаяем два конца наших квадратов, а припой нанесем на обратную часть угла.

Далее зачистим антенный провод с коннектором и сделаем сердцевину провода таким образом, чтобы он выходил из коннектора примерно на 1 см.

Следующим этапом к боковой части самого коннектора необходимо припаять сердцевину провода. Это нужно сделать, т.к. не все смогут опаять непосредственно оплетку провода при помощи канифоли.

Теперь займемся штырьками, идущими от коннектора к квадратам.

Чтобы добиться хорошего приема, нужно сделать рефлектор. Для этого берем фанеру и оборачиваем ее в фольгу, а в центре нашей конструкции проделываем отверстие для провода. При этом следует сделать так, чтобы каркас располагался над рефлектором на расстоянии около 35 мм. Для этой цели нам и нужна крышка от пены для бритья. Вырезаем в ней пазы диаметром около 1 см, чтобы можно было расположить антенну на нужной высоте приблизительно 4,5 см.

Сзади нашей конструкции следует разместить рефлектор. На этом антенна готова.

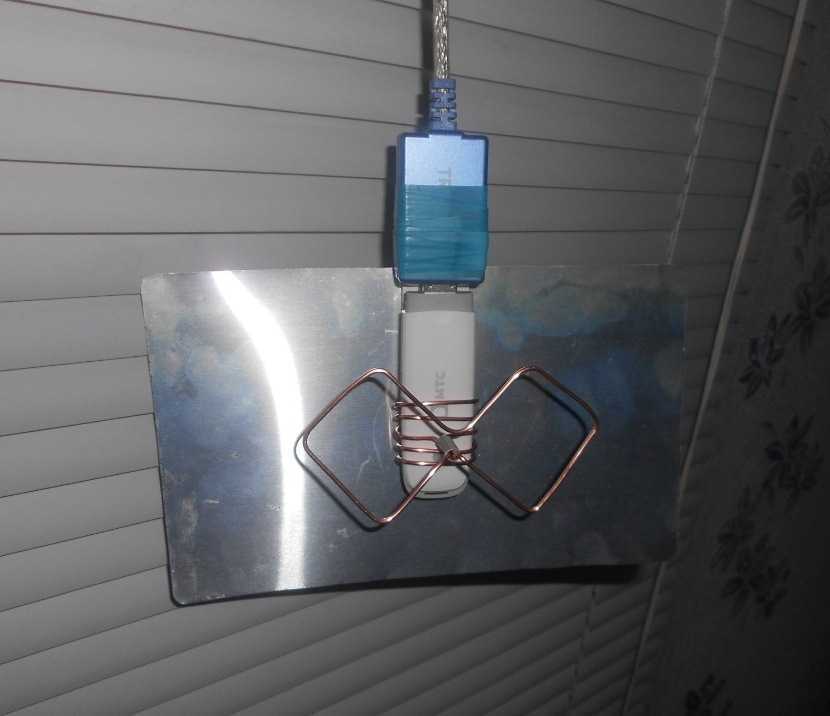

Если в вашем USB-модеме отсутствует выход под внешнюю антенну, будем подключаться методом «антенна к антенне». Тем самым наша антенна будет получать сигнал от другой конструкции, выступающей в роли репитера. Для этого с противоположного конца провода, который выходит из антенны, необходимо защитить сердцевину примерно на 10-15 см. А для того, чтобы получить наиболее мощный 3G-сигнал, нужно к концу оплетки провода прикрепить полоску фольги размером 7-9 см, загнув ее по принципу круговой поляризации.

Далее следует намотать провод витками и подсоединить его к модему.

Проверка устройства

Для начала необходимо обычным способом подсоединить ваш USB-модем к компьютеру или ноутбуку и проверить наличие сигнала.

Как видно на картинке, сигнала сотовой сети практически нет. Чтобы это исправить, берем нашу антенну и подносим ее к окну, надев данную конструкцию на модем.

Проверка сигнала

Если у вас получилось примерно так же, как видно на изображении, все сделано правильно. Теперь вам остается лишь забыть о проблемах и радоваться качественному 3G-интернету.

Сайт автора изобретения >>

Усилитель интернет-сигнала Connect 2.2 >>

Прием и отправка информации в линиях беспроводной связи

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Проблемы передачи и приема сигнала мобильного интернета

Для ее решения используются следующие технологии:

• Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
• Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
• Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

• C – пропускная способность канала;
• M – количество независимых потоков данных;
• B – ширина канала;
• S/N – соотношение сигнал/шум.

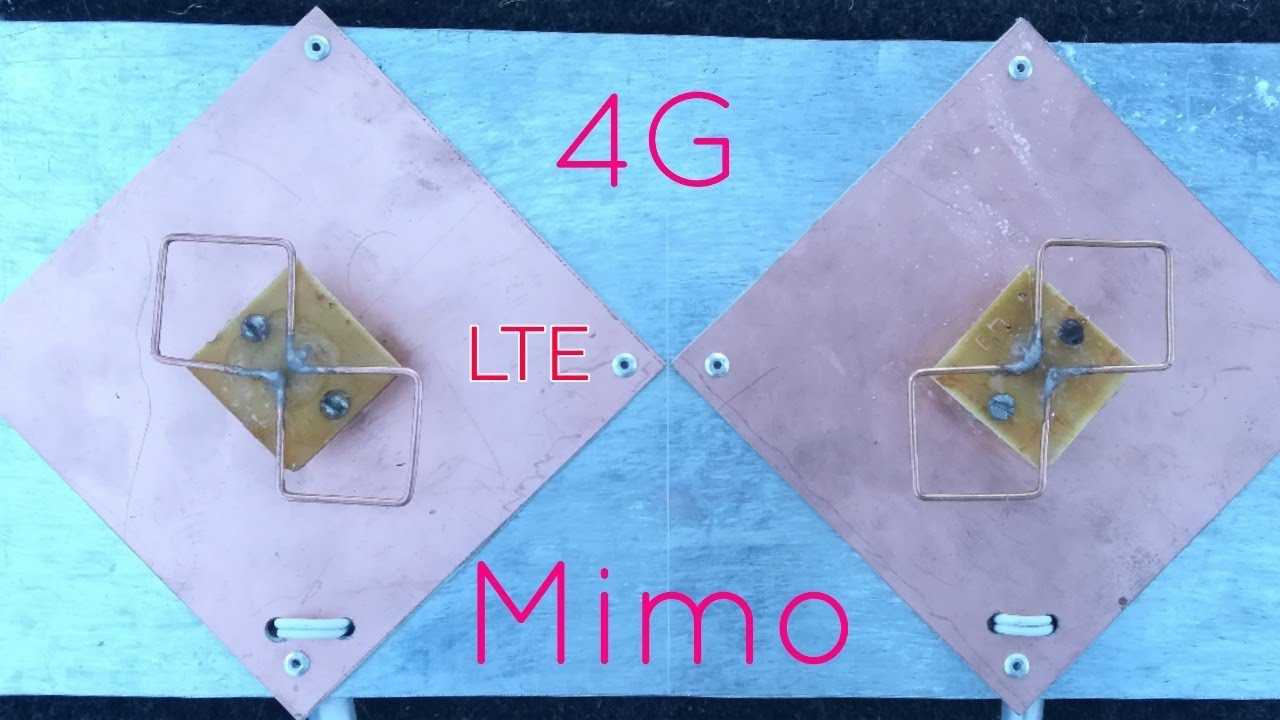

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Как работают антенны на передаче и приеме сигнала

Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

Другие усилители сигнала 3G

В продаже можно встретить компактные усилители в виде наклеек-стикеров, располагающихся внутри корпуса смартфона. Они представляют собой геометрический рисунок из нескольких металлических полосок. Производитель утверждает, что усилитель уменьшает количество помех и улучшает сигнал в местах, где он почти отсутствует. На сайте AliExpress подобные стикеры продаются по 10 штук всего лишь за 140 рублей, однако их эффективность, что называется, полагается на авось и по большинству отзывов прироста у пользователей не наблюдается.

Подобные небольшие наклейки могут улучшить связь

Вместо таких наклеек, многие простые пользователи и даже специалисты утверждают, что получить прибавку к сигналу помогает даже обычный кусочек фольги, расположенный под крышкой телефона. Этот способ требует минимальных затрат, поэтому вполне пригоден для проверки.

Основные причины плохого сигнала кроются в удалённости станций сотовой связи и глухой местности, но качество связи так или иначе улучшается с помощью простых и не очень средств. Нехитрые манипуляции дают солидную прибавку к скорости связи. Остаётся лишь пожелать быстрого Интернета!

Покрытие сетей у сотовых операторов не сплошное. И делать его сплошным никто не будет – это экономически невыгодно. Определённую лепту сюда вносят особенности распространения радиоволн, из-за чего в тех или иных точках могут возникать зоны радиомолчания. Плохой приём сигнала сотовой связи — данная проблема актуальна для многих людей, особенно для тех, кто проживает за городом, вдали от ближайших базовых станций. Попробуем решить эту проблему вместе.

В интернете тысячи нареканий на сотовых операторов – люди жалуются, что они испытывают проблемы со связью. К сожалению, никто не будет делать так, чтобы сигнал принимался везде и с одинаковой силой. Это невозможно в силу экономических причин, это невозможно в силу некоторых физических причин. Российские операторы в целом работают хорошо, да и зона охвата у них приличная – это подтверждается оценочными сравнениями с европейскими операторами. Просто вам немного не повезло с местоположением.

Если вы жалуетесь на плохой уровень сигнала МТС в вашей местности, ничто не мешает опросить соседей и выяснить, каким оператором пользуются они. Вполне возможности, что Билайн или МегаФон будут работать у вас гораздо лучше, радуя стабильным приёмом. Даже Теле2, не всегда отличающийся широкой зоной покрытия, в последние годы значительно увеличил охват своих сетей – можно пробовать.

Расскажем, как подключить внешнюю антенну к телефону

Как запаять разъем для внешней антенны к мобильному телефону. Используется смартфон марки fly. Модем уже запаял. Используется 50 Ом кабель с малым затуханием. Он недорогой, есть в любом радио магазине. Как разъем используется соединения 75 Ом кабеля. Рассчитаны под больший диаметр, приходится подкладывать термоусадку на конце. Первоначально хотел использовать другие разъемы. Изготовлен в Советском Союзе, очень качественный, покрыт техническим серебром. Однако массивный, — нет смысла цеплять на gsm технику.

Большого эффекта достичь вряд ли получится в области усиления связи. Много статей по подключению внешней антенны к модему, но по рекомендации разработчика gsm техники от 800 мегагерц и выше использовать советуют только активные антенны при длине кабеля больше 10 см. Понятно, что если штекер запаян, то тут уже более 10 сантиметров. Активную в домашних условиях сложно изготовить. Будем делать обычную. Но это не тема видео урока. Сегодня просто запаяем разъем, а тест будем производить в глуши, где практически нет мобильной связи.

Хотел найти такой разъём. Его не нашёл. С ним сложно работать. В телефоне стоит антенна не основной, а второй sim-карты. К внешней антенны подпаяем контакты внутренней антенны. Планируется вложить кабель. За отверстие закрепить стяжками. Посмотрим, что из этого выйдет.

Поскольку кабель мягкий, его тяжело будет заправить гнездо, предназначенная для одножильного жесткого кабеля.

Предполагается использовать как стационарный для обеспечения связи с домом, местом работы. Насколько эффективна эта задумка будет в тех местах, где совсем нет телефонной связи, посмотрим. Также попробуем модем.

Почему кабель на 50 Ом. У него меньше затухания волны, чем в 75 Ом. Телевизионный тоже можно было использовать, но у него гораздо больше затухания волны. Поэтому мастер решил остановиться на избранному варианте.

В качестве разъемов — телевизионные соединительные муфты для 75 Ом телевизионного кабеля.
Телефон. к которому припаивал разъем — FLY DS400.
Модем: HUAWEI E173.

Комментарий автора видео спустя некоторое время после выхода ролика. Телефон работает отлично, только антенну переделал на 900 МГц (вертикальный диполь из медных трубок), модем можно использовать только как телефон (звоню через ноутбук) так как мобильного интернета тут совсем нет! В Сургуте на модеме спасала антенна к модему на 1800 МГц, правда с проводом длиной 10 метров почти весь полезный сигнал терялся.
Поэтому купил удлинитель USB, антенну подключил напрямую к модему и вывесил модем за окно. Скорость не замерял, но было приемлемо.

Как работает способ с модемом? — Очень просто, в программе к модему есть вкладки звонков и sms, антенну в модем, модем в комп и звонишь.

Как самому сделать антенну к сотовому телефону

Антенну «на скорую руку» можно сделать из того, что есть в доме

1. Взять медную проволоку и согнуть её в ромбовидную «восьмёрку» со стороной 8 см. Кабелем соединить антенну с телефоном, предварительно зачистив его концы. В горизонтальном положении прикрепить к потолку, где есть более сильный сигнал.
2. Использовать кулинарную фольгу, сделав из неё большой «кулёк» и вложив него мобильный телефон.
3. Можно использовать железный тазик подходящего размера, использовав его как параболическую антенну с мобильником в фокусе.

Домашняя антенна, которая подходит в основном для усиления сигнала . Для этого понадобятся: плоскогубцы, клещи или нож, коаксиальный кабель, паяльное оборудование, медный провод (8 см) и переходник для мобильного устройства (можно китайский).

1. Зачистить один конец высокочастотного кабеля так, чтобы не повредить центральную жилу, он будет подключён к антенне. Другой конец подсоединяется к телефону.
2. Медный провод припаять к сердечнику кабеля так, чтобы конструкция была крепкой и располагалась вертикально вверх. Такой же провод припаять к оплётке кабеля вертикально вниз.
3. Оба медных провода закрепить на небольшой деревянной доске, заизолировав в припаянных местах.
4. Закрепить эту конструкцию на крыше как можно выше, а другой конец антенного кабеля подсоединить к телефону с помощью адаптера.

ВАЖНО. Следует строго соблюдать вертикальное и горизонтальное соединение медного провода с кабелем

Переносная антенна подходит даже в том случае, если сети, вообще, нет. Переносная антенна подходит даже в том случае, если сети, вообще, нет

Переносная антенна подходит даже в том случае, если сети, вообще, нет.

Это довольно простое приспособление, но довольно эффективное. Таким устройством можно пользоваться везде. Для этого потребуется: радиоантенна от старого магнитофона, тоненький провод (0,5 м), отвёртка, паяльник и маленькая шайба.

1. Радиоантенну разобрать у основания.
2. К шайбочке припаять проводок.
3. Собрать основание антенны, прикрепив шайбу с проводом.
4. Снять крышку с телефона и найти разъём для подключения дополнительной антенны.
5. Зачистить другой конец провода на 1–2 мм (не больше) и вставить в дырочку в центре этого разъёма.
6. Зафиксировать провод по телефону и посмотреть на шкалу сети. Индикатор должен показать 6 из 6 палочек.
7. Крышку от мобильного устройства можно не устанавливать.

Помимо самодельных антенн можно использовать покупные репитеры , позволяющие сделать устойчивую связь в любых помещениях и отдалённых местностях. Но стоимость такого оборудования довольно высока и сопоставима с ценой хорошего мобильного телефона, а более продвинутые решения достигают и 2–3 тысяч долларов. Поэтому в домашних условиях всегда можно воспользоваться более дешёвыми и подручными средствами усиления сигнала.

Это публикация об очень простой самоделке. Однако, это вещь необходимая в экстремальных условиях. У всех бывало такое, что в каком-то определенном месте телефон плохо ловит сеть. Надо бы как-то увеличить прием сигнала. Но как? Можно! Мы сделаем универсальную антенну, которая будет усиливать сигнал и довольно хорошо. Что потребуется для изготовления в домашних условиях.

Внимание! Во избежание поломок не используйте для эксперимента дорогие телефоны! Один из комментариев под такими рекомендациями: Эта штучка, куда ты втыкаешь проволочку, называется сетевой свич и он правда соединен с антенной, но вот втыкать туда проволочки или что либо еще это прямая дорога в ремонтную мастерскую, не буду никого переубеждать; да этот способ усилит сигнал, но с вероятностью 50 на 50 вы намахнете свич. И тогда у вас уровень сигнала станет намного хуже, чем был до этого, телефон будет работать так, как будто у него нет антенны

Во-первых телефон

Вскрываем корпус, внутри специальное гнездо для антенны. Кусок медного провода. Можно изолированный. Гвоздь или другой металлический стержень. Из инструментов: паяльник, припой

Во-первых телефон. Вскрываем корпус, внутри специальное гнездо для антенны. Кусок медного провода. Можно изолированный. Гвоздь или другой металлический стержень. Из инструментов: паяльник, припой.

Легче было бы скрутить все соединительные элементы. Но, лучше сделать основательно. Необходимо припаять и потом хорошо изолировать. Вот и всё! Антенна готова. Ставим аккумулятор, включаем. Произошла загрузка. Видим всего две палочки индикатора сети. Снова выключаем. Вставляем контакт простейшей антенны в гнездо. Ставим акб обратно. Включаем. Теперь индикатор показывает целых 6 делений. Попробуем вынуть антенну из гнезда. Всего одно деление. Теперь остается как-то эстетически мало-мальски оформить самоделку. Получился телефон с антенной.
