Антенна для yota 4g lte: разновидности антенн, плюсы и минусы, установка своими руками

Как изготовить усилитель?

Сначала потребуется определить оптимальное место для его установки. Сделать это просто: включите роутер и запустите сервис замера скорости Йота. Двигайтесь с аппаратом по квартире и сканируйте показатель в разных точках. Если не получается добиться стабильных высоких данных в помещении, то лучше закрепить антенну за окном. Правда в этом случае следует предварительно позаботиться о защите ее от непогоды.

Для усиления сигнала Йота потребуется найти круглый предмет из металла. Можно использовать крышку от сковороды или кастрюли. Прикрепите к ней роутер и устанавливайте устройство в месте, где отмечена максимально высокая скорость. Чтобы поднять антенну повыше, закрепите ее на деревянном шесте.

Также для усиления сигнала подойдет спутниковая антенна или MIMO. Присоедините 4G модем вместо конвертера к тарелке и направьте ее в сторону ближайшей сотовой вышки Йота. Дополнительно можете установить защитное приспособление от дождя и снега.

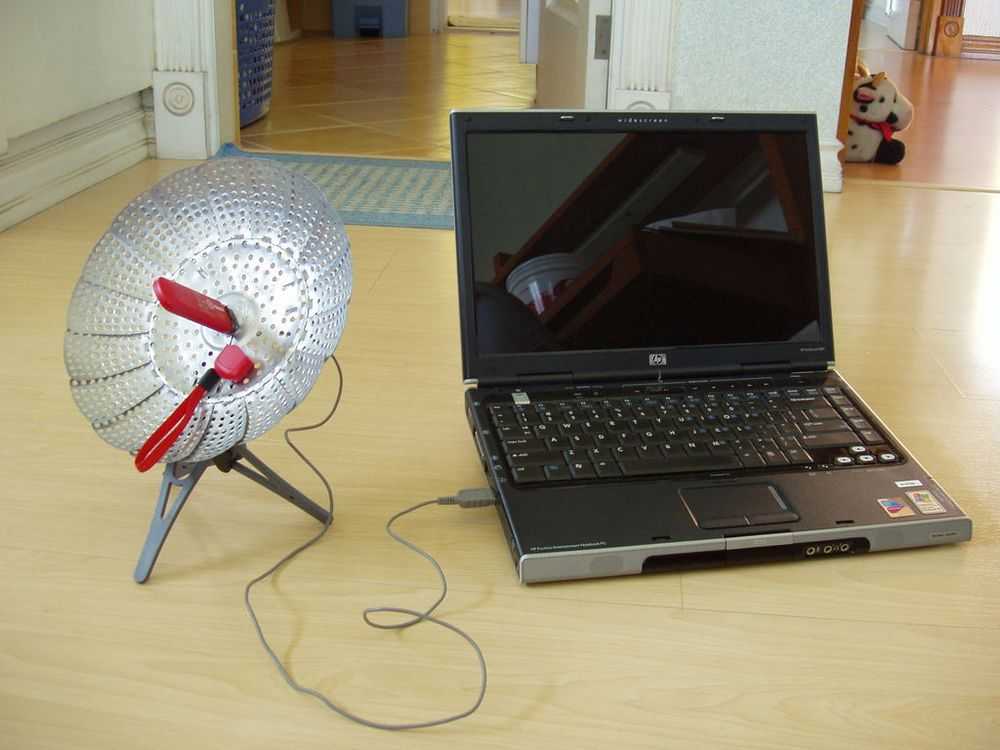

В качестве самодельного усилителя сигнала Yota для дачи подойдет дуршлаг. Но нужен именно металлический, не пластмассовый. Устройство приёма сигнала поместите в чашу таким образом, чтобы верхняя часть располагалась в центре посудины, параллельно днищу. Если верить народным умельцам, подобный апгрейд способен вдвое усилить сигнал.

Лидер рынка

Несомненно, среди всех продуктов производителя найдётся модель, которая удостоена звания «Лучшая покупка». Yota (антенна) Connect 2.0 считается лидером продаж на отечественном рынке, ведь компании-изготовителю удалось объединить в одном устройстве множество полезных функций. Во-первых, речь идёт о мобильности — портативная антенна имеет не только малые размеры, но и складную конструкцию, позволяя пользователю транспортировать устройство в рюкзаке или сумке с ноутбуком.

Удобство подключения также не осталось незамеченным владельцами. Для модема LTE на корпусе антенны присутствует специальный слот USB, к которому необходимо подключить мобильное сетевое устройство. А вот к ноутбуку или компьютеру модем подключается посредством удлинителя, который уже идёт от системы усиления сигнала.

Как разобрать wi-fi роутер Yota many

Чтобы ликвидировать неполадки оборудования этого оператора, необходимо разобрать роутер. Для этого отделяют часть корпуса, где расположена кнопка включения. Действия осуществляют аккуратно, так как защелки могут быть повреждены резкими движениями. Кроме этого, пользователь должен следить за тем, чтобы кнопка не сдвинулась с места. Это может привести к тому, что устройство не будет включаться.

Поэтому при закрытии этой части потребуется следить за расположением элемента. Кнопка должна находиться на своем месте

Защелка установлена посередине торцевой части, которую прикрепляют обратно, осторожно нажимая и придерживая кнопку включения

Когда доступна торцевая область, нужно открыть USB-порт и осторожно вытянуть в сторону. После этого станут видны внутренние элементы оборудования, в число которых входит батарея

Дальнейшие действия зависят от степени поломки, которую устраняют самостоятельно, используя инструкцию.

Чтобы компоненты устройства не вышли из строя, необходимо внимательно изучить последовательность действий. Если у пользователя появились сомнения в собственных силах, то ему нужно обратиться к специалистам, которые произведут ремонт девайса быстро и без нанесения повреждений.

Прием и отправка информации в линиях беспроводной связи

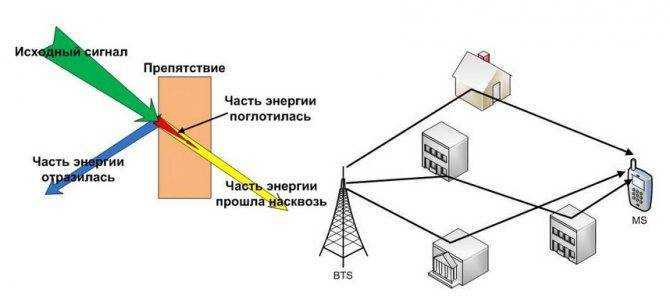

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Проблемы передачи и приема сигнала мобильного интернета

Для ее решения используются следующие технологии:

Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

C – пропускная способность канала;
M – количество независимых потоков данных;
B – ширина канала;
S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Как работают антенны на передаче и приеме сигнала

Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

Усиление сигнала своими руками

Антенна для Yota своими руками может быть сделана из следующих предметов:

кастрюли;
алюминиевого таза;
фольги;
пивной банки.

Перед тем как приступить непосредственно к созданию усилителя требуется подготовить следующие инструменты:

набор отверток;
паяльник;
клеевой пистолет.

Чтобы внешняя антенна для модема от Yota, оправдала надежды для ее сооружения необходимо иметь высокочастотный антенный кабель, медную проволоку, пластиковую трубу. Еще одним важным моментом который стоит знать — это частота вещания и схема того как подключить антенну к модему Yota. Информации о том, как подключить антенну непосредственно к устройству в интернете очень много.

Самой эффективной считается сделанная собственными руками антенна для LTE Yota от Харченко. Она представляет собой сделанную из медной проволоки восьмерку, которую нужно присоединить к отражателю. Делая восьмерку нужно четко выдерживать ее размеры. Недостатком считается лишь то, что в данном случае нужно будет присоединить кабель к разъему, который расположен на корпусе. Если такого разъема нет, потребуется припаять кабель к внутренней плате. А что касается достоинств, то свой усилитель сигнала для модема Yota можно размещать на большой высоте, что поможет усиливать прием сигнала еще больше.

Антенна Yota может быть сделана и из старой ненужной кастрюли вместимостью около трех литров. Кроме этого может подойти алюминиевый тазик или картонная коробка, которую предварительно нужно обклеить фольгой. В центре размещается модем. Если есть необходимость можно изменять ориентацию Yota 4G модема внутри отражателя до нужных показателей. Припаиваться в этом случае не нужно. Устройство крепится клеевым пистолетом или подручными материалами.

Еще один вариант конструирования усилителя это использование алюминиевой банки. У нее требуется срезать верх, и сделать боковой прорез отступив 40 см от дна. Разместить в ней модем и подключить внешнюю антенну к компьютеру. Чтобы проверить показатели необходимо зайти на страницу, которая расположена по адресу 10.0.0.1., и выполнить тестирование.

Теперь вы знаете, как усилить сигнал 4g модема и сможете легко и быстро самостоятельно воспользоваться одним из описанных выше методов для получения максимальной скорости интернет-соединения от Йоты.

Сеть базовых станций, расширяющих зону покрытия операторов мобильной связи, растёт. Улучшается качество сигнала, и увеличивается скорость соединения. Но далеко не во всех местах возможно насладиться сверхскоростным интернетом 4g LTE, даже приобретя Yota модем 4g.

Причины слабого сигнала:

перегруженность сети пользователями;
значительная удалённость от базовой станции (характерно для маленьких городов и посёлков);
место, где расположен модем: высота, материал и толщина стен;
расположенные вблизи помехи в виде многоэтажных зданий, лесных массивов, электромагнитных полей от высоковольтных ЛЭП.

Разрешить проблему усиления сигнала 4g можно установкой антенны для модема Yota.

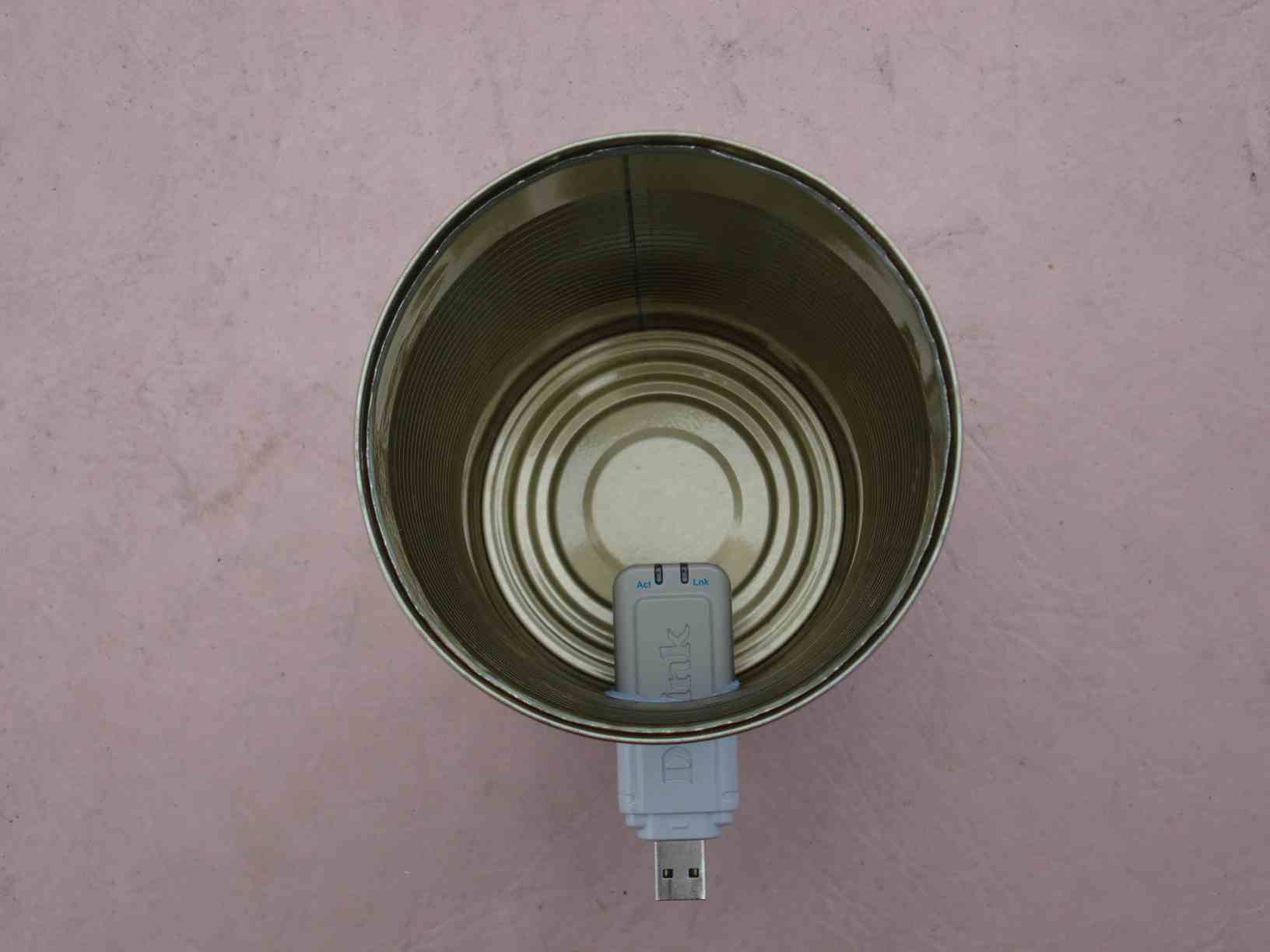

Антенна для еты с применением банки из алюминия

Усилитель сигнала для Yota 4G можно очень просто изготовить из алюминиевой банки. Правда, он будет совершенно бесполезным в условиях чересчур слабого сигнала, но для стабилизации устойчивости соединения — отличный вариант. Такая самодельная внутренняя антенна для Yota 4G не подходит для установки вне помещения.

Чтобы сделать такую конструкцию, надо в боковой части банки из-под напитков вырезать отверстие по размеру модема. Расстояние от центра выемки до дна сосуда составляет 38-40 мм. Точную цифру можно рассчитать с помощью специального калькулятора, который легко находится в поисковике. Модем просовывается в отверстие и крепится с помощью клея-пистолета.

https://youtube.com/watch?v=qQsN7Ke0Aj4

Прием сигнала с передающего центра на усилитель должна осуществляться с минимальным количеством помех. При его настройке необходимо менять глубину размещения устройства в банке и поворачивать импровизированную антенну в сторону вышки, чтобы добиться оптимального результата.

Дополнительные характеристики

Аксессуары

Технические характеристики

Характеристики	Значение
Модель……………………………………………………………….	Цифриус LTE-18
Диапазон, МГц…………………………………………………..	2500-2700 LTE 4G / 1800 LTE 4G / 1900-2100 WCDMA 3G
Коэф. усиления, дБ……………………………………………	2х18
КСВН………………………………………………………………….
Поляризация…………………………………………………….	Вертикальная+Горизонтальная
Диаграмма направленности (гориз.)………………	30 градусов
Диаграмма направленности (верт.)………………..	20 градусов
Вых. сопротивление, Ом…………………………………..	50
Выход…………………………………………………………………	USB кабель, 7 метров
Условия эксплуатации, С 0 ……………………………….	Всепогодная -40 0 +50 0
Габ. размеры антенны, мм……………………………..	370х370х25
Вес, кг………………………………………………………………..	2,0

Гарантия — 12 мес.

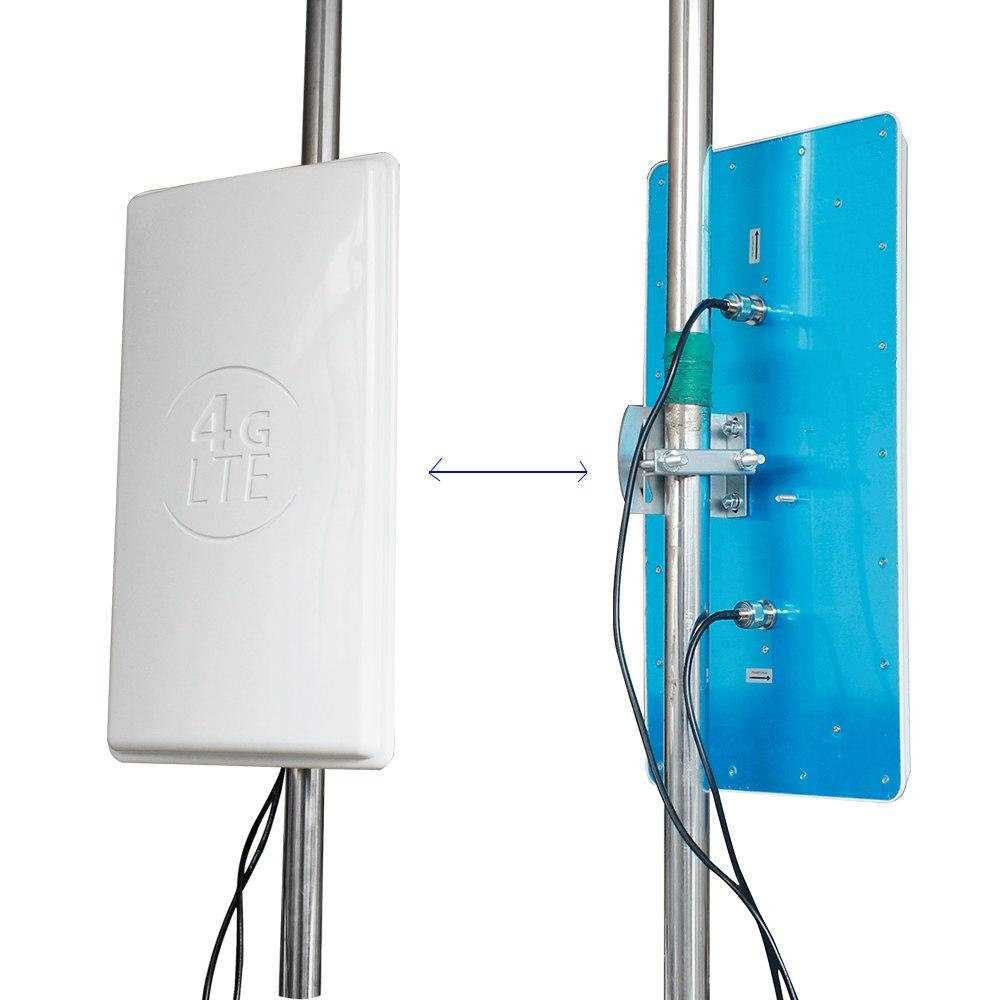

Следует учитывать, что в случае уличной установки LTE антенны Вы получите максимальное усиление сигнала от базовых станций. Если обычный USB модем LTE 4G cпособен работать с базовой станцией LTE на удалениях не более 1-3 км, то USB модем встроенный в уличную антенну Yota обеспечит надёжный сигнал на удалениях до 10-15 км. Таким образом Вы можете купить уличную антенну Yota даже в район ещё не покрытый радиосигналам LTE и «дотянуться» до ближайшей базовой станции.

Также учитывайте, что уличная усиливающая антенна LTE даёт положительный эффект
и в условиях хорошего покрытия базовыми станциями. Объяснение этому очень простое. В случае использования обычного миниатюрного USB модема или стандартного WiFi/LTE роутера Вы имеете связь лишь с ближайшей базовой станцией LTE и в случае её перегрузки в часы пик ваше оборудование сильно теряет скорость и Вы уже имеете маленькую скорость интернета, а оплачиваете, к примеру, 20 Мбит/сек.
Уличная усиливающая антенна LTE в подобной ситуации позволяет вашему оборудованию держать связь не только с ближайшей базовой станцией LTE, но и с расположенными, от вашего местонахождения на значительных удалениях, базами (вышками) LTE

Таким образом оборудование способно стабилизировать сигнал LTE как в условиях с плохим покрытием так и в условиях хорошего стабильного приёма. При использовании внешней усиливающей антенны LTE вы гарантируете себе больший пропускной канал за счёт одновременной работы вашего оборудования сразу с двумя или тремя базовыми станциями LTE

Принципиальное отличие стандарта LTE 4G от старого 3G заключается в способности абонентского оборудования LTE работать сразу с тремя базовыми станциями (вышками) и внешняя усиливающая антенна LTE существенно помогает абоненту в этой задаче!

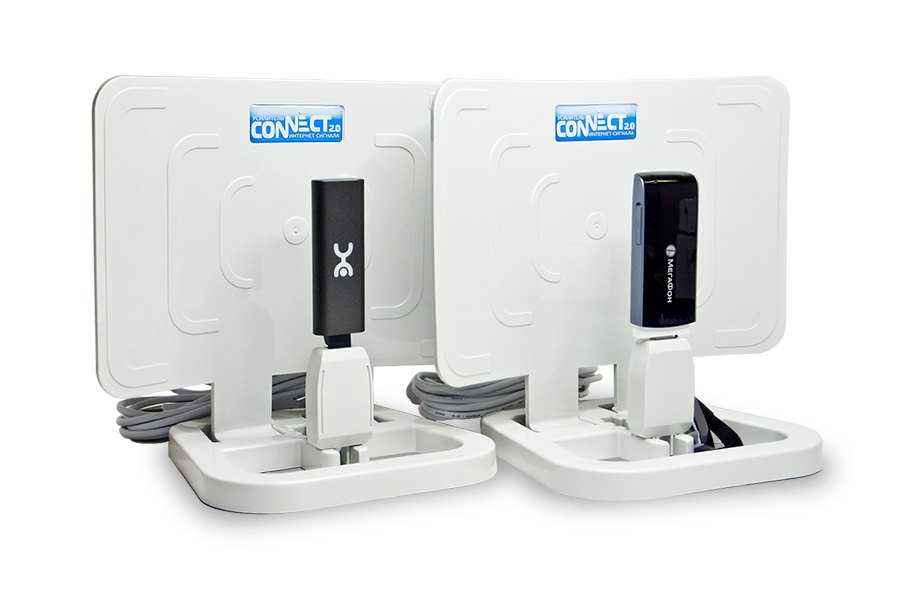

Антенна MiMo
Встроенный USB модем Huawei (все операторы) *
Крепёжный элемент
USB соединительный кабель 7 метров

* 1500 рублей стоимость впайки USB модема Yota (по умолчанию в антенне модем Huawei)
USB модем Huawei работает со всеми операторами сотовой связи

Бывают ситуации, когда скорость интернета не удовлетворяет потребности клиентов. В этом случае стоит задуматься о том, как усилить сигнал Yota

Но перед тем как задуматься о том, нужен ли усилитель сигнала Yota в том или ином случае сначала следует обратить внимание на следующие факторы:

наличие препятствий в помещении;
удаленность станции;
погодные условия;
стабильность сети;
перепады скорости;
количество используемых устройств.

Если ничего из перечисленного не проявляется, то усиливать ничего не требуется. В противном случае требуется определиться, как усилить сигнал. В основном усилитель требуется для 4G модема lu150.

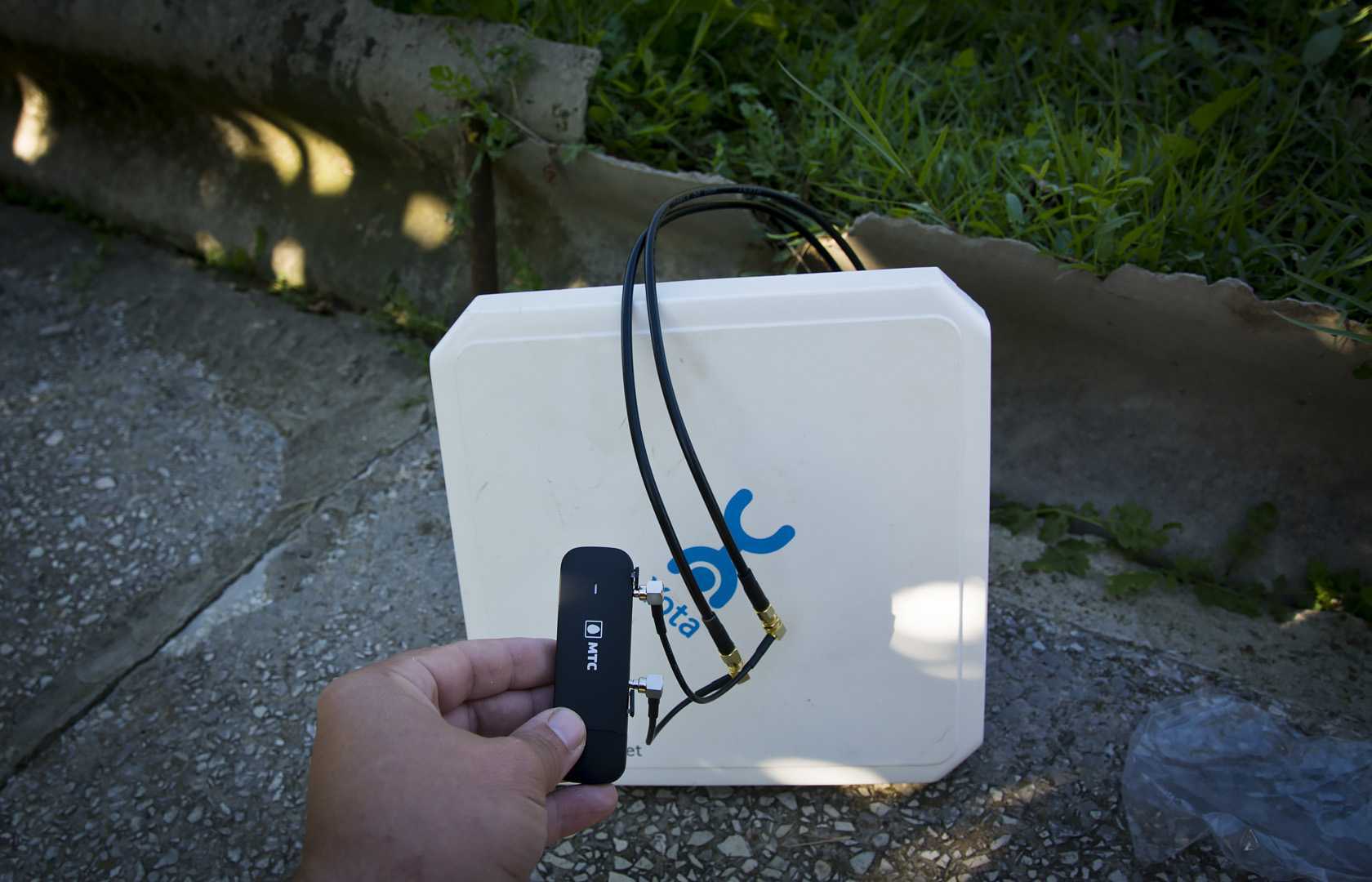

В том случае если уровень сигнала Yota низкий требуется использовать внешнюю антенну, которая поможет увеличить сигнал модема и сделать его стабильнее. Чтобы увеличить уровень сигнала Yota действенным способом считается применение антенн. Но бывают ситуации, когда достаточно разместить подключенный модем Йота на улице.

Купить усилитель можно в салоне связи. Фирменное оборудование для этих целей стоит немаленьких денег и не всегда такая сумма есть в наличии у абонентов. Если приобрести усилитель нет возможности, его можно сделать своими руками. Тем более что это можно выполнить из подручных средств. Усиление сигнала Yota выполненное собственными руками намного эффективней приобретенного в магазине.

Переделанная спутниковая антенна

Очень многие из нас пользуются услугами спутникового телевидения. И если в вашем распоряжении имеется старая спутниковая тарелка, то её вполне можно переделать в антенну для 4G-модема. Сделать это очень просто. Снимаем со штанги конвертер и на его место крепим модем. Направляем конструкцию в сторону базовой станции провайдера, медленно вращаем её до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G-модема своими руками из доступных подручных средств. Вы можете попробовать сделать самостоятельно любую из предложенных моделей и заметно усилить принимаемый с базовой станции провайдера сигнал. Удачи!

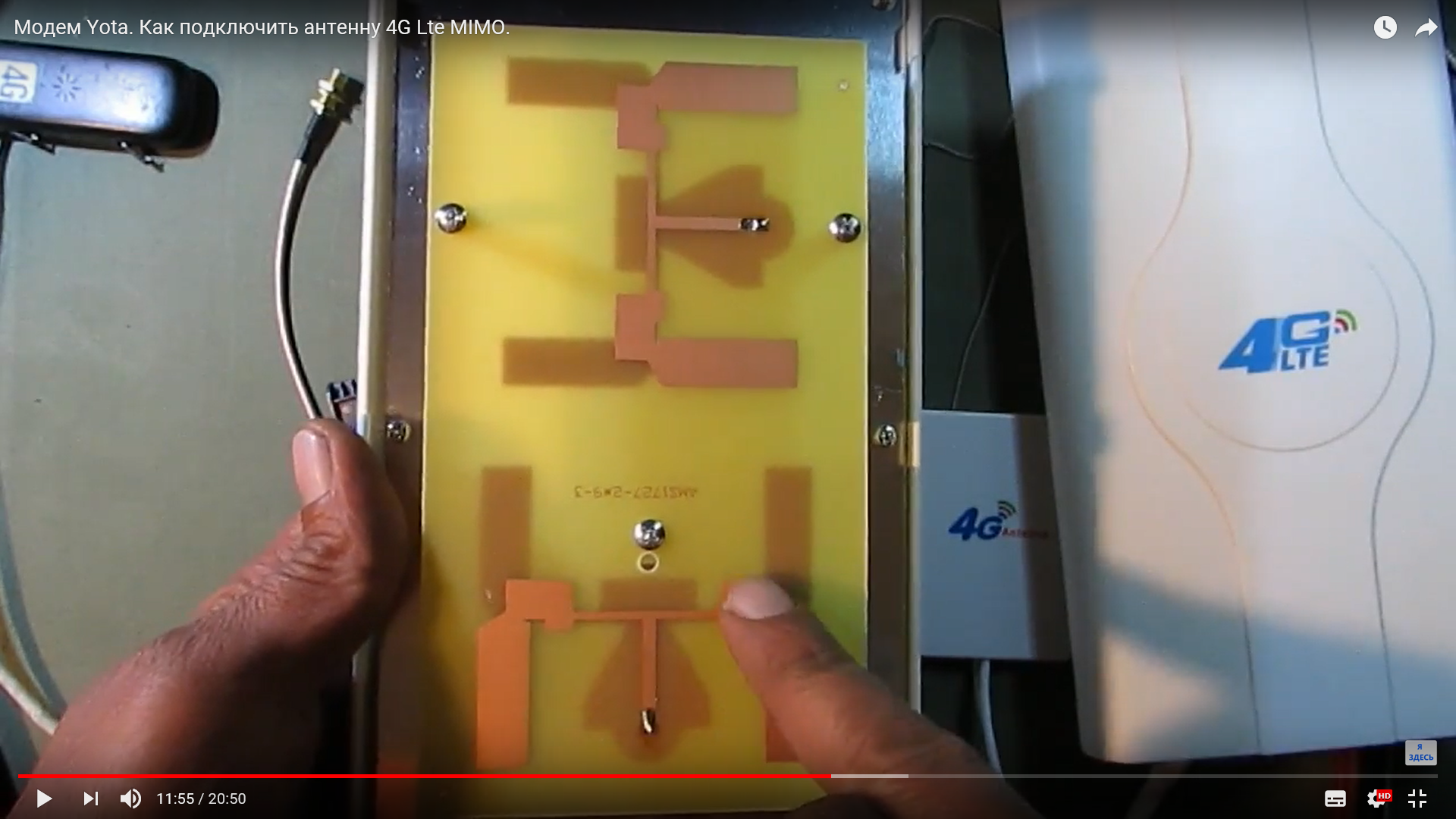

Для решения проблем с уровнем приема сигнала интернета и мобильной связи можно сделать своими руками MIMO антенну 4g LTE. Технология MIMO позволяет повысить пропускную способность и передавать больше данных, тем самым увеличить скорость работы. Этот эффект достигается за счет использования нескольких устройств для приема сигнала.

https://youtube.com/watch?v=XsHTmGGGK34

Проведя распараллеливание потока на несколько каналов на входе, можно пустить сигнал по нескольким направлениям и также принять все эти данные на выходе. Двух-, трех- и даже восьмикратное увеличение достигается за счет использования определенных конфигураций и количества антенн MIMO 3G или 4G.

Как сделать антенну своими руками

Применение спутниковой антенны. Чтобы создать из спутниковой тарелки антенну, нужно в центре дуршлага высверлить небольшое отверстие. Закрепить его на место облучателя, используя винт или болт с двумя шайбами. От центра отступаем примерно пять сантиметров и высверливаем еще отверстие. В него вставляем вино, на него будет надета резиновая втулка. Посредством скотча (можно использовать изоленту) на втулке прикрепляется беспроводной маршрутизатор. Чтобы подключить модемное устройство к размещенному внутри дома ПК или ноутбуку, применяем ЮСБ удлинитель.
Используем алюминиевую банку. Предельно простая конструкция отличается неплохой эффективностью и может применяться для совместной работы с модемом Yota. Делается такое приспособление очень просто: специальными ножницами у банки срезается верхняя часть. Отступаем три сантиметра от дна и вырезаем небольшое отверстие в форме овала. Сюда вставляется модемный прибор и подключается к ПК посредством провода ЮСБ. Антенна из простой банки, несмотря на внешнюю примитивность, способна неплохо усилить сигнал.
Псевдосателлит. Чтобы изготовить такое приспособление, нужно вооружиться отражателем, в качестве которого может выступать предмет из старой посуды. Подойдет миска или кастрюля. В ободе возле верхней части вырезается отверстие, куда в дальнейшем устанавливается маршрутизатор. Для обеспечения защиты от влаги применяют скотч или изоленту. Также подойдет трубка из полиэтилена. Установка такого устройства осуществляется на стену либо опору. Конструкция соединяется с ПК посредством ЮСБ удлинителя.
Антенна Харченко – популярное приспособление, которое также можно сконструировать своими руками. Создать такое устройство можно таким образом: беря за основу провод из меди, толщина которого 3 мм, посредством плоскогубцев выгибается специальная конструкция. Она будет состоять из 2-х квадратов, которые объединены одной вершиной. Таких конструкций должно быть две, по готовности их располагают в перпендикулярном положении относительно друг друга. Одна в вертикальном положении, а другая в горизонтальном.

Усилить сигналы, поступающие на модем Йота, можно, если к прибору подключить разные приборы:

Уличную антенну.
Повторитель.
Отражатель.

В продаже можно найти уже готовые, собранные в заводских условиях усилители, способные существенно улучшить качество приема сигнала и увеличить скорость передачи данных. И покупные, и самодельные антенны помогут пользователям справиться с проблемой плохого сигнала.

Типичные ошибки при сборке систем — правильный монтаж кабелей

К наиболее распространенным ошибкам, сильно снижающих качество интернет-связи Yota, можно отнести:

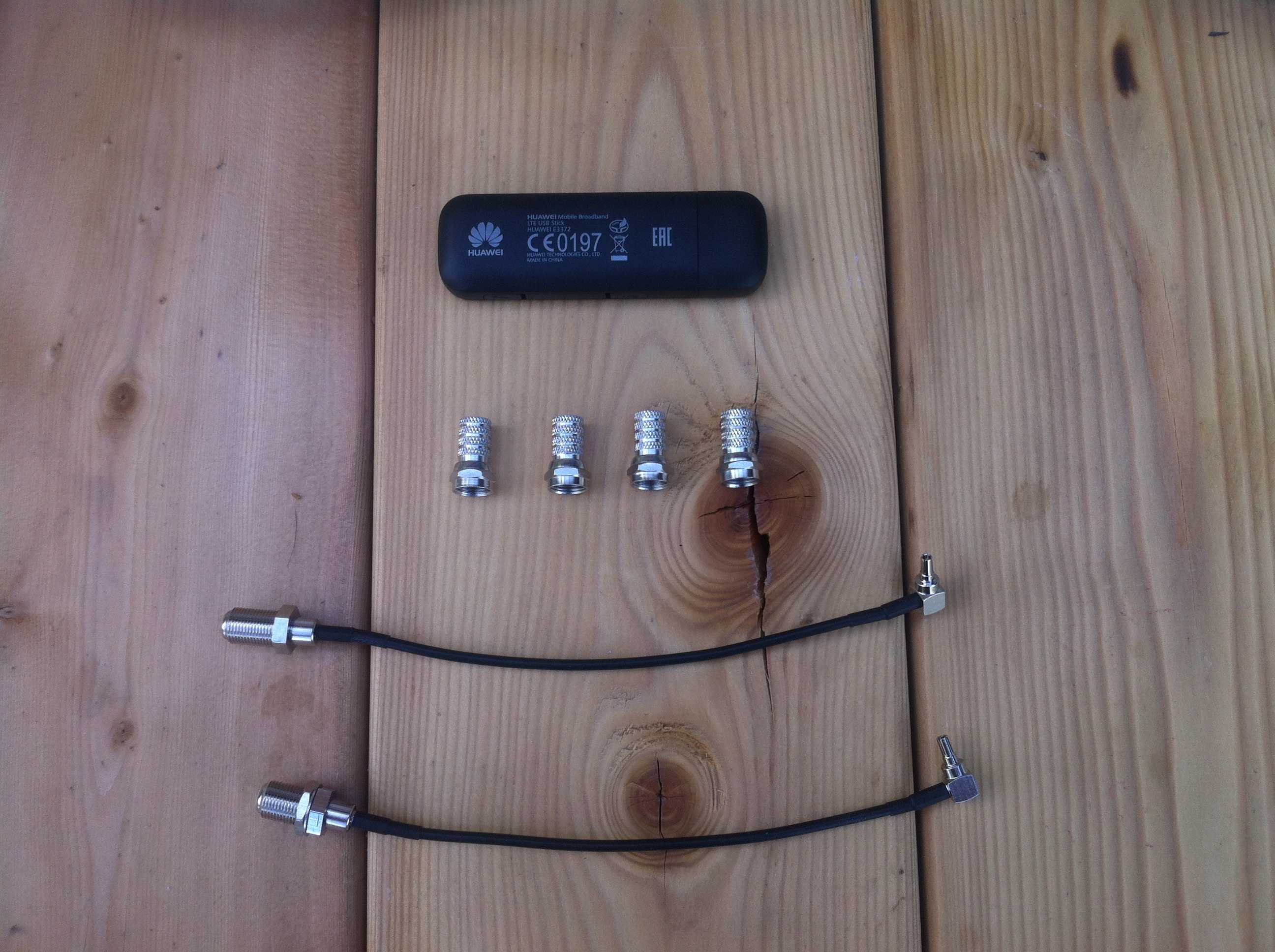

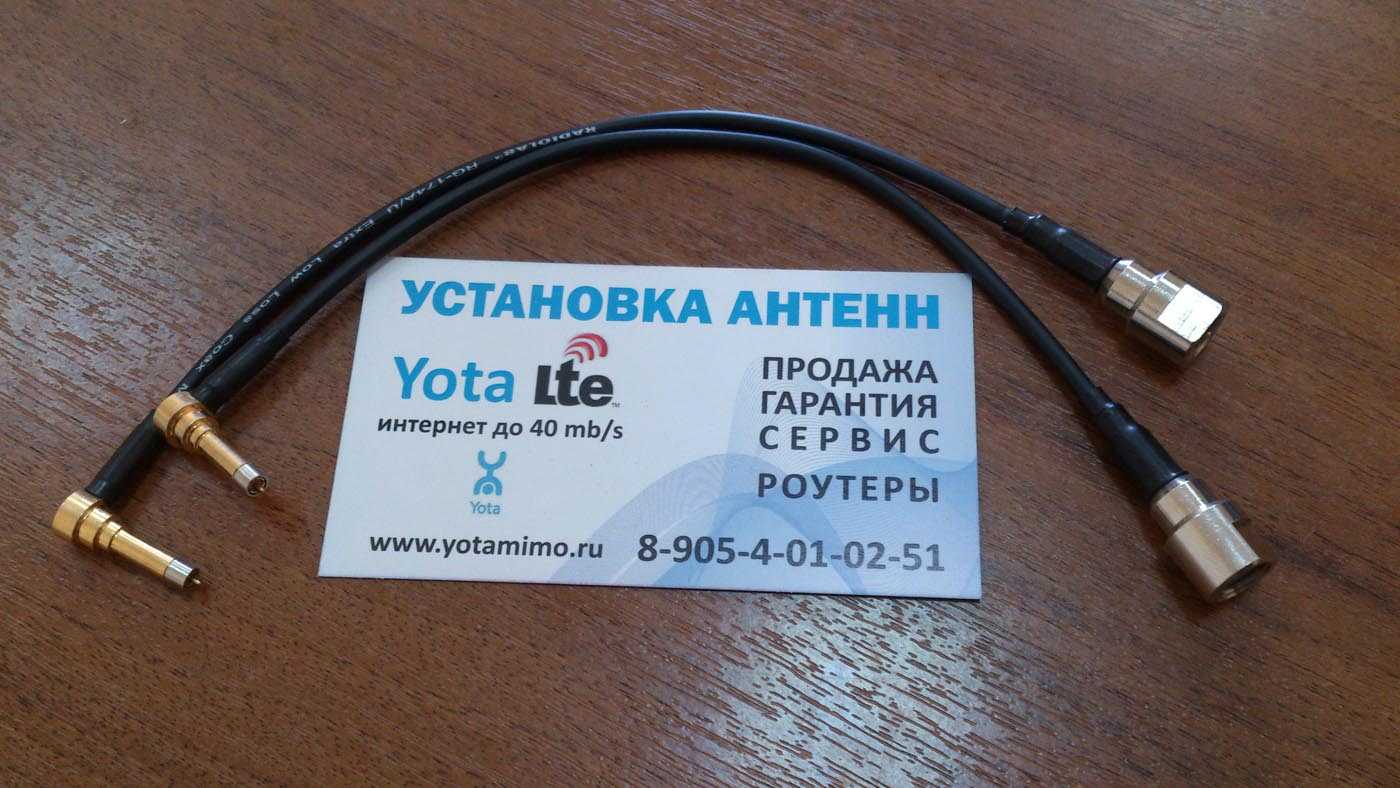

Использование некачественных соединительных устройств – пигтейлов при прокладке кабеля к модему. Очень много китайских переходников отвратительного качества, но с привлекательной ценой (100-200 рублей).
Чрезмерно длинные кабели и обилие соединений и даже скруток на линии модем-антенна.
При монтаже нужно свести к минимуму количество соединительных элементов. Протяженность кабелей – еще один фактор, отрицательно влияющий на скорость связи с Yota. Интересно, что при некоторых условиях неправильной сборки можно получить не усиление сигнала с Yota, а наоборот, его ослабление, что сделает бессмысленной всю установку и денежные траты.
Использование хромированных контактов.
Для Yota обязательно нужно применять контакты, покрытые бериллиевой бронзой. Даже качественные сборки с другими видами контактов через некоторое время работы начнут перегреваться, одновременно будет наблюдаться падение мощности. Иногда может возникнуть эффект, при котором скачивание происходит на нормальной скорости, а скорость отдачи файлов (Upload) упадет.
Монтаж «правильных» бронзовых соединений с хромированными контактами приведет к рассогласованию по линии антенна-кабель (параметр КСВ – коэффициент стоячей волны) – опять-таки: модем начнет греться, а интернет – тормозить.
Хромированные разъемы применяются только для работы на частотах 450 МГц. Yota использует намного более высокие частоты.
Негерметичная сборка устройств, размещаемых на улице или несоответствие резиновых уплотнителей специальным стандартам, проще говоря, дешевые резиновые уплотнители со временем усыхают, теряют форму и трескаются от перепадов температур и влажности, жидкость, попадает внутрь прибора. Это происходит чаще всего, когда гарантийный срок уже истек, и производитель не будет нести ответственность за внезапно «умерший» прибор.
Корпус антенны не заполнен. Как показывает практика, полые антенны работают намного меньше, чем заполненные. Внутри не будет образовываться конденсат, детали не повредятся от лишней влаги.
Плохое качество пайки. Вручную довольно проблематично обеспечить необходимую стабильность при пайке пигтейлов, разное их сопротивление – снова отрицательное влияние на связь с Yota.

Как улучшить сигнал модема YOTA?

Сам процесс не занимает много времени, поскольку сборка и установка интуитивно понятны. Для этого не нужно обладать какими-то техническими знаниями, поскольку сложность может представить исключительно этап выбора местоположения антенны, которая будет усиливать сигнал.

Все, что вам требуется, это:

~ Необходимо зачистить концы коаксиального кабеля, освободив их от изоляции. ~ Затем подготовить F-разъемы и вкрутить их на концы каждого из кабелей. ~ Затем вкручиваются питгейлы в каждый кабель, а их концы необходимо подсоединить к разъемам на модеме. ~ Остальные два свободных конца с F-разъемами мы вкручиваем в антенну.

Затем следуйте инструкции, описанной выше. Старайтесь поместить ее как можно выше, чтобы не возникало препятствий в процессе улавливания.

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

Медная проволока или провод;
Рефлектор – плоская длинная консервная банка, кусок фольги и т.д;
Коаксиальный кабель с сопротивлением 75 Ом;
Короткая металлическая трубка, в которую можно продеть кабель;
Разъём для подключения антенны к модему;
Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

Поищите в Интернете схему Bi-Loop антенны для 3g модема – на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
Изготовить рефлектор. Минимальные размеры: высота – 120 мм, ширина – 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку -со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю – к медной трубке;
Запаять трубку и оплётку кабеля;
Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
Подключить антенну к модему.

Как выбрать и не стать обманутым

Основной параметр для антенн – коэффициент усиления. Предусмотрена особая единица измерения – изотропный децибел (dBi). Так вот, если кто-то пытается продать антенну для Yota в виде небольшой коробочки и при этом гарантирует усиление чуть ли не в 80 dBi, то это явный обман. В качестве примера представим себе антенну, с небольшим усилением в 25-30 dBi при диапазоне действия 2500-2700 МГц, так ее размер составит почти 2х2 метра. Законы физики сложно не учитывать.

Не вдаваясь в подробности, можно с уверенностью сказать, что среди имеющейся продукции не существует антенн, усиливающих сигнал более чем в 20-25 dBi. Все предложения «сказочников»-продавцов об особых технологиях усиления сигнала – блеф чистой воды. Ведь покупатель не сможет проверить правдивость этих уверений, особенно в пределах уличного рынка или онлайн. Особенно если плохо понимает технические особенности процесса усиления.

Если потратить некоторое время в сети, то есть возможность выбрать китайские модели. В некоторых случаях изготовленные на фабрике устройства могут оказаться вполне приличного качества. Однако следует внимательно изучать отзывы конкретных пользователей данных моделей (владельцев модемов Yota), но не на сайтах с рекомендациями, где можно наткнуться на покупные (фальшивые) отзывы, а на тематических форумах, посвященных именно антеннам для Yota.

Еще стоит сказать о гарантийном сроке. При покупке продукции на рынке или на малоизвестных сайтах-магазинах, гарантия очень условная. Проблемы могут появиться при покупке онлайн и на иностранных интернет-порталах. Что-либо доказать бывает крайне сложно. В случае когда продукт приобретается в нормальном магазине, необходимо проследить, чтобы все документы были оформлены как следует: с датами, подписью консультанта-продавца и печатью фирмы.
