Настройка роутера d link dsl 2640u - пошаговая инснтрукция

Создание сети

Создавать сеть WAN довольно легко. Однако для этого необходимо иметь небольшие знания и навыки. К сожалению, инструкция, которая идет в комплекте, не отличается особой информативностью. Там расписан алгоритм настройки, но он непонятный и не помогает решить возникшие в процессе вопросы. Также он вполне примитивный, там нет описания всех доступных функций и опций. Логика производителя понятна. Он мыслит таким образом, что если у потребителя есть навыки для создания сети, то, пожалуйста, пусть разбирается сам, а если пользователь новичок – необходимо работать с диском.

Роутер DSL-2640U позволяет настраивать беспроводную сеть довольно легко. Она проще, чем подключение WAN. Если провайдер не требует специальных настроек, то вообще особо никаких действий делать не придется. Стандартно беспроводная сеть уже активирована и способна функционировать. При этом необходимо настроить и сетевые показатели самого ноутбука или компьютера. Если же с ними все отлично, то сеть появится моментально.

По умолчанию, беспроводная точка доступа не получает шифрования. Поэтому при необходимости запаролить ее придется немного разобраться в меню настроек. Следует зайти в «Безопасность» и заглянуть в «Сетевую аутентификацию». Там и нужно задавать желаемый ключ.

Подключение PPPoE для Ростелеком

Для настройки подключения к Интернет по протоколу PPPoE для Ростелеком, надо выбрать раздел Сеть => WAN:

Нажимаем кнопку «Добавить чтобы создать новое соединение»:

Прописываем параметры нового соединения:

Тип соединения выбираем PPPoE, Порт — DSL(новый), а в поле Имя пишем название соединения — Internet. Ниже, в разделе ATM в поля VPI и VCI указываем параметры для Вашего филиала (см. таблицу)

В поле «Имя пользователя» надо прописать логин на подключение к Интернет, а в поля «Пароль» и «Подтверждение пароля» — пароль на доступ, полученный от провайдера.Внимание!Если у Вас подключена услуга Цифровое интерактивное телевидение IPTV, то на этом соединении надо обязательно поставить галку Включить IGMP, иначе на соединении под IPTV мультикаст-трафик бегать не будет. Нажимаем кнопку Сохранить

В таблице соединений WAN должна появиться вот такая строчка:

Как настроить роутер D-LINK 2640U для провайдеров

Чтобы подключить роутер D-LINK 2640U, нужно подключить сначала сам маршрутизатор к компьютеру.

Если у Вас нет разделения сигнала, когда нужна одновременная работа и телефона, и Интернета, то сделайте следующее:

LAN-кабель одним концом подключите к ПК, а другим – в один из портов на задней стороне модема;

второй кабель подключите в единственный порт модема, а дальше – к специальной розетке для телефона;

если у Вас есть телефон, то придётся использовать специальное устройство – «разделитель» или по-другому сплиттер, второй кабель нужно будет подключить именно к нему;

далее задайте автоматическое подключение IP-адреса и DNS-серверов;

после этого в окне браузера введите адрес 192.168.1.1 и нажмите на Enter. Введите свои логин и пароль (по умолчанию это admin/admin);

войдите в вэб – панель, на вкладке WAN приступите к созданию нового подключения («Добавить» или «Add»);

дальше нужно будет задать параметры подключения. У каждого провайдера свои параметры подключения. Следуйте инструкциям ниже!

Ростелеком

откройте браузер, введите в адресной строке 192.168.1.1 и нажмите на Enter/;

введите свои логин и пароль (по умолчанию – admin/admin) и нажмите на кнопку входа;

перейдите во вкладку «Сеть», а оттуда в раздел «WAN». Очистите все Интернет-соединения при помощи кнопку «Удалить».

Нажмите на кнопку «Добавить» и введите следующие параметры:

тип: PPPoE;

порт: DSL новый;

имя: изменить нельзя. Выставить галочку на слове «Разрешить»;

выставьте значения VPI/VCI, LLC;

перейдите на блок PPP и введите Ваш логин и пароль, который Вы получили у Интернет-провайдера;

поставьте галочку на «KEEPALIVE»;

если у Вас подключено IPTV, то установите галочку на слове IGMP.

Готово – нажмите на кнопку «Сохранить» дважды (включая вкладку WAN). Подождите 1-2 минуты, и Вы подключитесь к Интернету, при условии, что ввели верные данные.

Домолинк

итак, прежде всего, подключите Ваш модем к ПК и сплиттеру;

далее нужно настроить автоматическое получение IP-адреса и DNS-серверов;

в случае с WINXP перейдите по следующему адресу в настройках через меню «Пуск» перейдите в «Панель управления», откуда выберите раздел «Сетевые подключения» и «Подключение по локальной сети»;

выберите «Протокол TCP/IP» и перейдите в его свойства. Поставьте галочку на получении IP-адреса и DNS-серверов автоматически;

откройте страницу браузера и введите адреса 192.168.1.1. Введите свои логин и пароль (по умолчанию admin/admin) и нажмите «Вход»;

на главной странице выберите вкладку WAN и нажмите на «добавить (add)».

Укажите следующие параметры:

VPI=0;

VCI=35;

тип PPPoE;

далее заполните ваш логин (username) и пароль (password), полученные у провайдера при оформлении подключения;

поставить галочку «KEEP ALIVE».

Остальные страницы просто пропускайте кнопкой NEXT и подтвердите настройки на APPLY. Нажмите кнопку FINISH и завершите тем самым настройку маршрутизатора. Через пару минут подключение будет установлено.

МГТС

подключите Ваш маршрутизатор к питанию, далее подключите модем к ПК и сплиттеру. Как это делается, мы писали Вам выше;

включите компьютер на получение IP-адреса и DNS-серверов автоматически. Как это делается, писалось в разделе Домолинк;

откройте браузер и введите в окне адрес 192.168.1.1. Введите Ваш логин и пароль (по умолчанию admin/admin);

настройте Ваш модем при помощи функции автоподключения. Для этого во вкладке HOME поставьте флажок на строку DSL Auto-connect;

если не указывать DSL Auto-connect, то настраивать модем придется вручную;

введите параметры VPI и VCI, как это указано оператором. Для уточнения можете позвонить в их справочную службу;

выберите тип соединения PPPoE, введите ваши логин и пароль;

далее выберите по умолчанию сервис и шлюз, как требует этого провайдер и нажмите на NEXT. Страницу настройки NAT не трогайте, а переходите далее;

включите сервер DHCP и установите диапазон IP-адресов. Например, 192.168.1.2 и 192.168.1.221. Подтвердите настройки и сохраните. Если всё сделали правильно, то через 1-2 минуты связь с Интернетом установится.

Укртелеком

Зайдите в меню настройки Вашего маршрутизатора через вэб – управление. А для этого в браузере введите 192.168.1.1 и нажмите на Enter. Введите логин и пароль, нажмите на команду вход.

Уберите галочку с DSL Auto-connect, после чего приступайте к настройке модема:

VPI – 1;

VCI – 32;

тип: PPPoE;

Encapsulation Mode: LLC/SNAP-BRIDGING;

Username и Password узнайте у провайдера;

Service name: пустое поле;

Authentication Method: PAP (Для Укртелеком ОГО);

далее везде всё по умолчанию.

Сохраните и подождите около минуты, пока маршрутизатор перезагрузится.

IPTV

При условии подключения сервиса интерактивного телевидения IPTV сети Ростелеком на рассматриваемом соединении нужно будет проставить пометку «Включить IGMP».

Образование другого PVC-соединения требует последовательности шагов: щелкнуть «Добавить» в подпункте WAN, где указываются такие сведения: тип соединения(BRIDGE), порт – DSL, имя — TV. В полях VPI и VCI сообщаются данные о нужном филиале Ростелеком. Далее следует нажатие кнопки «Сохранить». После этого появится еще одна строчка в окне таблицы WAN.

Чтобы обеспечить функционирование IPTV, нужно создать LAN-порт для TB-приставки. Этот порт объединяется с PVC-соединением. Для этого нужно в графе «Дополнительно» выбрать подпункт «Группировка портов», щелкнуть кнопку «Добавить группу» и в новой вкладке ввести имя (iptv,для примера). Далее переместить один из LAN-портов в правое поле из левого. В WAN-соединении переместить вправо TV и сохранить изменения. В итоге будет получится создание двух групп. Следующий шаг – сохранение в объединении интерфейсов.

ZTE ZXHN H108N

В отличие от других устройств в этой статье, ЗТЕ – это модем, а не роутер. Подробная инструкция, как настроить ASDL модем от данного производителя:

Открываем интернет-браузер, чтобы перейти к веб-интерфейсу. Набираем адрес «192.168.0.1».
Для начала нужно установить новый пароль для доступа – например, admin1.
Нажимаем на «Начать работу Мастера».
Выбираем регион.
Прописываем авторизационные данные, указанные в договоре с провайдером.
Можно также настроить беспроводное подключение (но лучше оставить без изменений).
Сохраняем все проведенные изменения, нажав на соответствующую кнопку. Все, мы смогли настроить модем Ростелеком, теперь можно свободно выходить в интернет.

Вкладка Wi-Fi

Вкладка Wi-Fi содержит несколько категорий, связанных с созданием локальной сети с доступом в интернет посредством Wi-Fi. В общих настройках можно программно отключить использование беспроводной сети.

Категория «Основные настройки» содержит много установок для точного конфигурирования роутера. Среди всего прочего имеется возможность скрыть точку доступа, подключение к которой будет реализовано только после того, как клиент введёт точное её имя. SSID — это и есть название сети, которое можно задать тут же. Выбор канала служит для переключения на менее загруженный помехами диапазон. Можно выбрать пункт auto, который сделает это автоматически. Галочка «Изоляция клиентов» служит для отсечения возможности подключенных устройств взаимодействовать между собой. Остальные пункты используются реже, и изменять их значения в большинстве случаев не требуется.

Раздел «Настройки безопасности» отвечает за создание пароля для подключения к Wi-Fi. Стоит отнестись к этим установкам серьезно, так как именно они помогут избежать несанкционированного использования сети. По умолчанию WiFi роутер DSL-2640U настроен на открытое подключение, то есть войти в локальную сеть сможет любое устройство, оснащенное модулем Wi-Fi.

Чтобы этого избежать, нужно сменить пункт Open на один из других вариантов, например WPA-PSK или WPA2-PSK. При смене типа отобразятся более подробные настройки, в которых можно указать ключ шифрования и дополнительные параметры аутентификации.

MAC-фильтр позволит отсечь подключение нежелательных компьютеров по MAC-адресу. Добавление происходит на вкладке MAC-адреса, как и удаление.

Служба WPS позволяет быстро подключать устройства к сети с помощью PIN-кода роутера. Использовать данную функцию удобно, но все же небезопасно.

«Дополнительные настройки» служат для определения параметров, не обязательных для повседневного использования роутера DSL-2640U.

Индикаторы и разъемы маршрутизатора dsl 2640u

На передней панели корпуса маршрутизатора DSL-2640U находятся девять индикаторов, предоставляющие пользователю следующую информацию:

«Power». Если индикатор горит красным – возможно, произошел сбой в работе устройства, если зеленым – питание включено.
«LAN 1-4» Если индикатор мигает зелёным – порт активен и к нему физически подключено устройство.
«WLAN» – горит постоянно – беспроводная сеть активна.
«WPS» – мигает – попытка установления соединения, горит постоянно – соединение успешно.
«DSL» – горит постоянно – синхронизация DSL успешна, мигает – поиск сигнала.
«Internet» – горит красным постоянно – ошибки при авторизации, мигает зелёным – WAN интерфейс активен, горит постоянно – соединение установлено.

На задней панели корпуса расположены следующие элементы:

«DSL» – порт для подключения телефонной линии;
«LAN 1-4» – порты для подключения сетевых устройств;
«WPS» – кнопка для быстрой синхронизации устройств с беспроводной сетью;
«Wireless ON/OFF» – кнопка для физического включения/отключения беспроводной сети;
«ON/OFF» – кнопка для включения/отключения маршрутизатора;
«12V=0,5A» – разъём для адаптера питания.

Схема подключения

При первом аппаратном включении необходимо следовать такой по очередности шагов: выключить ПК и присоединить модем к линии телефонных проводов.
Далее, разъем «DSL» сплиттера подсоединить к разъему «DSL» маршрутизатора D-link dsl 2640u, а гнездо «LINE» совместить с телефонной розеткой. Для этого используется кабель телефонной линии.

Для подсоединения к персональному компьютеру нужно выполнить такой алгоритм:

Объединить адаптер питания и гнездо подключения и включить в розетку. Через несколько секунд загорится зеленый индикатор работы «POWER»;
Далее кабель Ehternet от сплиттера подключить в разъем WAN. Для работы с ПК можно использовать один из четырех портов устройства, а оставшиеся применять с целью проводного подключения других компьютеров;
Нужно включить ПК, подождать пока загрузится операционная система.

Корректность работы модема D-Link DSL-2640U и соединения с провайдером на сети Ростелеком проверяется условием постоянной работы индикаторов «POWER», «DSL» и «LAN».

Существует два вида настройки на выбор и профессиональный уровень пользователя:

при помощи web — интерфейса роутера;
автонастройка (с использованием установочного диска).

Как настроить роутер — алгоритм действий:

Любое действие должно быть обдумано, любая операция должна иметь свой алгоритм. Нет, конечно можно действовать «от фонаря» и как попало, но тогда можно просто добиться того, что в результате таких действий устройство будет работать нестабильно, терять сеть и т.п. Я приведу свою последовательность действий, которую делаю сам.

Шаг 1. Заходим в веб-интерфейс.

Для простоты настройки на всех современных роутерах SOHO-уровня сделан специальный интерфейс, который многие называют «Сайт модема». Чтобы попасть в веб-интерфейс, Вам нужно запустить веб-браузер (лучше всех Internet Explorer или Google Chrome). В адресной строке набираем IP-адрес маршрутизатора в локальной сети. Как правило, это — 192.168.1.1. Исключение составляют устройства от D-Link, Tenda и некоторые модели TP-Link — их IP 192.168.0.1. Если веб-интерфейс недоступен — изучите вот эти статьи: для 192.168.1.1 и для 192.168.0.1. Если же он доступен, но войти по стандартному логину admin и паролю по-умолчанию admin или 1234 не получается — поможет вот эта статья.

Шаг 2. Настраиваем подключение к Интернету (WAN).

Все основные параметры подключения к сети Интернет находятся в разделе веб-интерфейса под названием «WAN» или «Интернет»:

Для соединения с провайдером необходимо в этом разделе указать тип подключения — PPPoE, PPTP, L2TP или IPoE (Динамический или Статически IP). Если Вы не знаете какой тип у Вас используется — это можно уточнить в технической поддержке своего провайдера, т.к. они обязаны предоставлять такие данные. Если используется тип подключения PPPoE, PPTP или L2TP — тогда у Вас должна быть карточка с логином и паролем на доступ в Интернет. Если у Вас их нет данных для авторизации, то дальнейшие действия выполнять бессмысленно — сначала Вам придется идти в абонентский отдел провайдера и восстанавливать реквизиты. Так же, в большинстве случаев надо ставить галочки «Enable WAN Service», «Enable NAT» и «Enable Firewall».
Пример настройки маршрутизатора D-Link DIR для Ростелеком по PPPoE:

Пример для Билайн — L2TP + Dynamic IP:

По завершении настроек подключения к Интернету — нажмите кнопку Применить (Apply) или Save (Сохранить).

Шаг 3. Локальная сеть (LAN).

Базовая настройка локальной сети обычно уже сделана по умолчанию. А именно: прописан IP-адрес (192.168.1.1 или 192.168.0.1) и включен DHCP сервер для простоты подключения компьютеров, ноутбуков, планшетов и компьютеров к Вашей локальной сети. Параметры локальной сети можно найти в разделе LAN или Локальная сеть:

Фактически, менять в этом разделе ничего не нужно — надо всего лишь проверить включен ли DHCP-сервер. Иногда нужно использовать альтернативные DNS-серверы — в этом случае их тоже надо прописать в настройках DHCP-сервера и тогда они будут выдаваться устройствам при подключении.
Пример конфигурации локальной сети на маршрутизаторе Asus:

По завершении — нажмите кнопку Применить (Apply) или Save (Сохранить).

Шаг 4. Беспроводная сеть WiFi.

Весь процесс настройки сети WiFi на современном роутере сейчас сведена к тому, что Вам нужно просто изменить имя беспроводной сети — SSID и прописать свой пароль (ключи сети) WiFi. Эти параметры, как правило, находятся в одноименном разделе веб-интерфейса — Wi-Fi или Wireless:

Чаще всего базовая конфигурация беспроводной сети разделена на 2 части. Первая часть настроек находиться в разделе «Основные настройки (Basic Wireless Settings)», а вторая — в параметрах безопасности беспроводной сети (Wireless Security). В базовой части надо указать имя беспроводной сети — SSID, выбрать страну (регион) использования (в нашем случае Россия или Европа), используемый режим (mode) и канал (channel). Режим лучше всего выбирать смешанный — 802.11 b/g/n, а канал — 1,6, 11 или auto.
Конфигурация основных параметров WiFi на роутерах TP-Link:

В настройках безопасности роутера надо выбрать тип сертификата безопасности. На текущий момент самый надежный в плане взлома — это WPA2-PSK. Затем надо в поле Network Key или PSK Password прописать ключ безопасности сети. Им может быть буквенная, цифирная или смешанная последовательность не короче 8 символов. Для сохранения параметров нужно нажать кнопку Применить (Apply) или Сохранить (Save).
Параметры безопасности WiFi на TP-Link:

Настройка подключения

Приступая к установке модема D-Link DSL-2640U, необходимо открыть браузер и прописать адрес для входа в настройки модема: 192.168.1.1;

Открываем браузер, вводим в адресной строке http://192.168.1.1

Для этого используется строка браузера. Далее откроется новая вкладка. В ней указать данные для доступа («login» и «Password» = admin).

После перехода в web — интерфейс модема потребуется выбрать пункт «Расширенные настройки».

Для установления соединения с использованием PPPoE для «Ростелеком», нужно войти в графу «Сеть» →WAN и нажать «Добавить».

Далее нужно заполнить информацию о формате подключения: тип соединения — PPPoE, порт — DSL, название — Internet. В пункте ATM в полях VPI и VCI необходимо занести информацию о филиале Ростелеком (в строке «Имя пользователя» указать login, используемый для установления связи с сетью Интернет, в строке «Пароль» обозначить пароль для входа, предоставленный провайдером) и нажать «Сохранить».

Инструкция по настройке роутера DSL 2640u от Ростелеком

Зайдите в ВЕБ-интерфейс своего модема

Если все хорошо, то можно переходить на следующий этап. Теперь откройте какой-нибудь из браузеров, установленный на компьютере (подходит абсолютно любой), в адресную строку вводим 192.168.1.1, после жмем «Enter».

На этом этапе должно всплыть окно, которое запрашивает имя пользователя, а также пароль для входа в интерфейс устройства.

Из-за того, что у Ростелекома преимущественно задействуется соединение PPPoE, то и доступ к сети будем настраивать в данном режиме.

Из первого меню переходите в пункт «Сеть», а оттуда в «Соединения»

Чтобы получить доступ к интернету, вам требуется создать соединение, нажав «Добавить».

«Тип соединения» выбирайте «PPPOE», в этом случае модем стане работать как роутер. Если в виде маршрутизатора вам хочется использовать какое-либо иное устройство (которое, вероятно, больше подойдет по техническим характеристикам), то выбирайте режим «Bridge» (тогда DSL-2640U станет работать как своеобразный мост);

Требуется прописать определенные PVC

Нужно писать «VPI и PCI» такие, которые соответствуют вашему субъекту, для которого осуществляется настройка. Если брать наш пример с Красноярским краем, то выставляется 0 и 35. Чтобы получить информацию о вашем регионе, просто посмотрите соответствующую информацию на сайте, можно также связаться с технической поддержкой по данном вопросу;

Далее, прописывайте «PPP-имя»

— это логин, указанный в договоре, «Пароль», а также «Подтверждение пароля» — все есть в договоре. Лучше всего выписать эту информацию в текстовый файл, чтобы исключить ошибки.

Убедитесь в том, что «Keep Alive» активирована

«LCP интервал» должен быть выставлен на 15, «LCP провалы» впишите 2 — это значит, что устройство будет посылать пару запросов подряд для авторизации на сервер, и в случае, если попытки потерпят неудачу, то новый запрос будет сделан 15 секунд спустя. Тем людям, у которых частенько на модеме исчезает DSL-линк, следует выставить 5 и 1 соответственно;

Активируйте «IGMP»

Сохраняйте получившиеся настройки. Если вам необходима только настройка доступа к Интернет, у то дальше читать вам не обязательно. Просто кликните на «Сохранить» (верхний пункт справа).

Технические характеристики маршрутизатора d link dsl 2640u

Если вы собираетесь настроить интернет от Ростелеком на модеме DSL-2640U, для начала нужно уточнить его технические характеристики. Маршрутизатор работает в диапазоне частот 2400 ~ 2483,5 МГц, что является стандартным показателем для подобных устройств. Модем поддерживает динамический DNS, подключение VLAN, статическую IP-маршрутизацию и IGMP Proxy – главные параметры, необходимые для комфортной настройки интернета.

Внешний вид устройства стандартный – блок светодиодных индикаторов расположен на лицевой панели, а разъемы для подключения располагаются на задней панели.

Индикаторы d link dsl 2640u по порядку слева направо

Первый индикатор отвечает за питание устройства: если лампочка мигает, то устройство подключено к сети. Следующие 4 индикатора сообщают о подключении устройств к задней панели роутера, каждый индикатор отвечает за подключение устройств к соответствующему LAN-порту. Следом находится значок беспроводной сети, который будет мигать при активном подключении по беспроводной сети Wi-Fi.

Индикатор WPS загорается при подключении мобильных устройств, а лампочки DSL и Интернет загораются, когда происходит подключение к сети, предоставляемой провайдером.

Разъемы роутера дсл 2640u

Слева направо на панели расположены следующие разъемы: кнопка включения устройства, рядом с которой находится разъем для подключения блока питания; 4 Ethernet-порта, отвечающие за подключение модема к компьютеру при помощи соответствующего кабеля; порт ADSL выполняет функцию соединения через телефонную линию, а расположенная рядом с ним антенна отвечает за беспроводной доступ Wi-Fi. Кнопка “Reset” поможет сбросить настройки модема по умолчанию.

Обзор модели

Для приобретения доступно четыре вариации данной модели. Внешне они неотличимы, разница заключается только в вариантах аппаратных ревизий. Метод подключения по DSL уже устаревший, но все еще актуальный для отдаленных поселков.

Также у него есть функция подключения беспроводной сети. То есть, его используют как wi-fi-устройство. Характеристики dsl-роутера d-link 2640u идентичны другим моделям из xDSL-сегмента.

Интерфейс маршрутизатора 2640U не содержит USB-разъемов, а значит, нет возможности подключить к нему 3G/4G-модем или выполнить прошивку через «флешку». Также он не поддерживает создание VPN-сервера, использование в качестве торрент- или DLNA-серверов. Нет возможности произвести индивидуальную конфигурацию или поменять назначение кнопок на оборудовании.

Внешний вид

DSL wi fi-модем d-link 2640u представляет собой черную коробку с закругленными краями. На лицевой стороне имеются световые индикаторы с подписью, сигнализирующие о работе текущего подключения. Разъем для питания и порты находятся на оборотной стороне вместе с единственной антенной.

Дизайн такой же, как и у большинства маршрутизаторов от производителя.

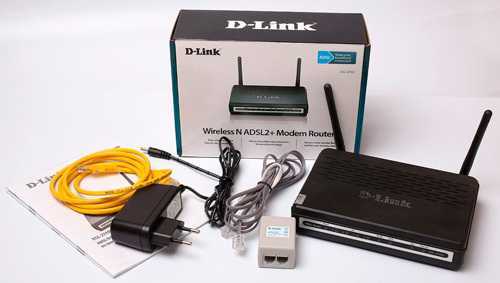

В комплекте к dsl-оборудованию идут все необходимые кабели для инсталляции сетевого устройства. Основная документация и помощник по конфигурированию находятся на диске, включенном в комплект поставки.

Подключение и подготовка к работе

Прежде чем настроить роутер d-link 2640u, необходимо выполнить его подключение к электрической сети. Для этого использовать адаптер питания, идущий в комплекте. Разъем телефонного кабеля вставить в специальное устройство – сплиттер. Он позволит разделить сигнал, идущий оп провода, на два: первый отвечает за телефон, а второй – за предоставления доступа в интернет. Последним этапом идет подключение сетевым кабелем 2640u к сетевому порту на компьютере.

Базовая настройка модема:

Попав в веб-интерфейс модема, выбираем раздел «Сеть» и кликаем на ссылку «Click’n’Connect»:

Модем просит подключить DSL-линию. В принципе, можно конечно этого и не делать — роутер просто не сможет в дальнейшем сделать проверку соединения. Но настройку можно проводить и без подключенной ADSL-линии.

Нажимаем кнопку Далее.

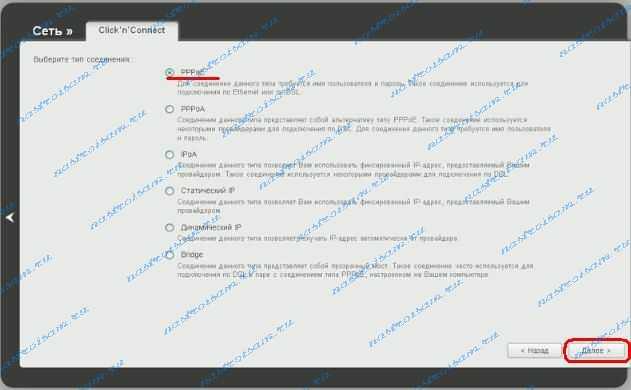

Следующий шаг — выбор типа подключения:

У подавляющего большинства провайдеров, предоставляющих Интернет по ADSL, используется тип подключения PPPoE. В некоторых случаях, например, ТТК-Урал или Ростелеком Удмуртия, используется тип подключения Динамический IP. Я рассмотрю подробнее тип подключения PPPoE, так как в случае варианта с Динамическим IP ничего особо прописывать и не нужно.

В обоих случаях Вам придется прописать параметры канала — VPI и VCI (Для Ростелеком их можно посмотреть здесь) случае с PPPoE все лишь чуть-чуть сложнее. Тут надо прописать ещё имя пользователя, выданные Вам при подключении и пароль. Нажимаем кнопку Далее.

Теперь просто нажимаем кнопку Применить.

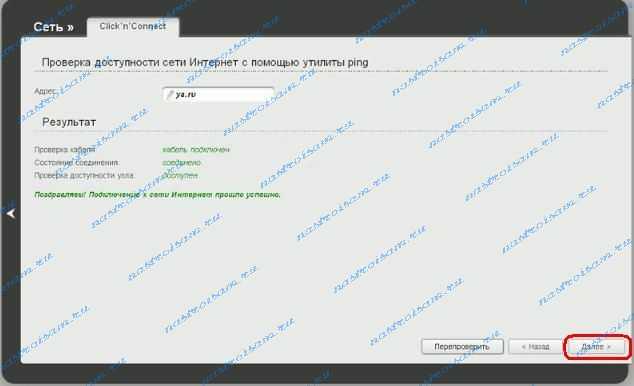

Если у Вас подключен ADSL-кабель и Вы все правильно настроили — роутер успешно проверит соединение о чем Вам и сообщит:

Нажимаем кнопку Далее.

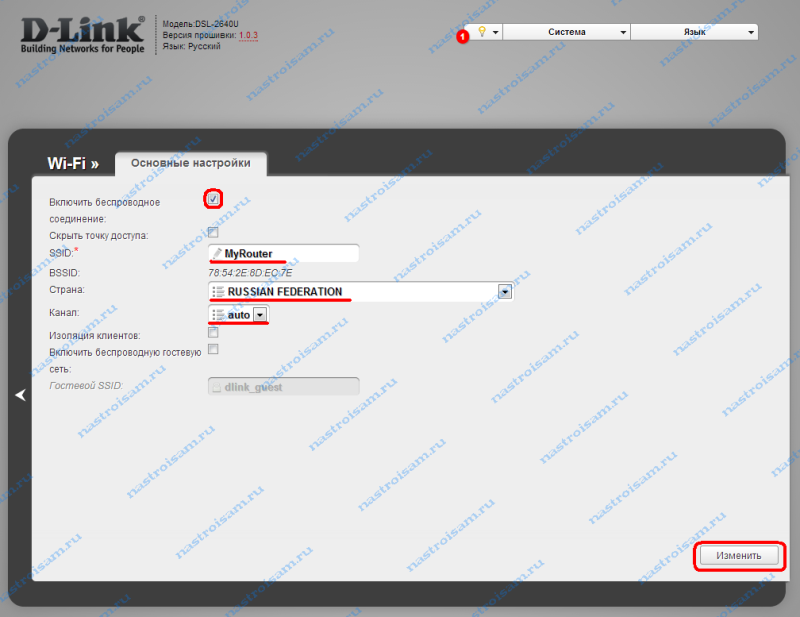

Переходим к настройкам беспроводной сети WiFi на DSL-2640U NRU/C4:

Чтобы раздавать интернет на подключенные по WiFi устройства параметр «Режим» надо оставить в значении «Маршрутизатор». Нажимаем кнопку Далее.

Здесь нас просят ввести идентификатор беспроводной сети — SSID. Это имя создаваемой беспроводной сети. Если у Вас по соседству нет иных беспроводных сетей — SSID можно оставить по умолчанию. Иначе — надо ввести свое название. В качестве него может выступать любое английское слово или слово на латинице. Нажимаем кнопку Далее.

Параметр «Сетевая аутентификация» должен быть выбран «Защищенная сеть». В поле «Ключ безопасности» надо ввести пароль на сеть WiFi. Им может быть любая буквенная, цифирная или смешанная последовательность не короче 8 символов. Нажимаем кнопку Далее.

Нажимаем кнопку Сохранить.

Примечание: После настройки роутера, настоятельно рекомендую сменить пароль на доступ в веб-интерфейс роутера. Для этого надо в главном окне веб-интерфейса кликнуть ссылку «Расширенные настройки»:

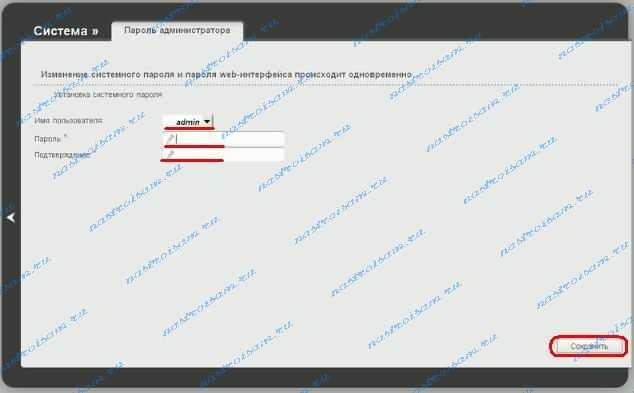

В разделе система выбираем пункт «Пароль Администратора». Попадаем в настройки безопасности системного аккаунта admin:

Здесь в поля «Пароль» и «Подтверждение» надо ввести новый пароль на доступ к веб-интерфейсу настройки ADSL-роутера D-Link DSL-2640U NRU/C4.

Настройка D-Link DSL-2640U для пользователей «Ростелеком»

Инструкция для настройки маршрутизатора D-Link DSL-2640U для пользования услугами Интернет и ТВ для пользователей ОАО «Ростелеком».

Маршрутизатор D-Link DSL-2640U представлен как доступный и производительный роутер, который подходит для большинства сетей.

Скорость и качество доступа к сети Интернет обеспечена возможность работы устройства D-Link DSL-2640U по двум технологиям – ADSL и Ethernet. Благодаря этому модем позволяет сэкономить на создании проводной сети, так как не требует установки отдельного коммутатора.

Доступны функции совместного использования канала несколькими пользователями, беспроводного интерфейса, межсетевого экрана, поддержка основных стандартов безопасности и использование технологии WPS.

Так как устройство оснащено дополнительными функциями обеспечения безопасности, исключена возможность вторжений в сеть и доступа к сайтам, посещение которых не желательно для пользователя. Прибор использует такие типы защиты, как стандарты безопасности. Это виды WEP, WPA/ WPA2. Они позволяют не опасаться атак хакеров, быть уверенным в сохранности личных данных, своей сети. Модем укомплектован фильтрацией устройств, которые подключаются.

Чтобы настроить роутер есть возможность воспользоваться удобным web-интерфейсом. Предоставлен выбор работы на двух языках. Это английский и русский.

Роутеры линейки DSL 2740u: настройка для Ростелекома

D-Link DSL 2750u имеет простой веб-интерфейс, где доступны настройки различных параметров для провайдера Ростелеком. Доступ к нему осуществляется прямо из браузера, что в разы ускоряют работу с ПО.

DSL 2750u: установка и настройка роутера от Ростелекома

Распаковав только что купленный роутер модели DSL 2740u, DSL 2750u или DSL 2760u, перед тем как начать его установку и настройку для Ростелекома, будет необходимо проверить целостность и комплектацию устройства. Стандартного набора в коробке с устройством вполне достаточно для подключения оборудования к одному компьютеру по кабелю и активации беспроводной точки доступа.

В комплект роутера входит:

блок питания на 12В;
кабель LAN;
два телефонных шнура;
DSL-фильтр;
сплиттер.

Разъемы, кнопки и индикаторы роутера

Несмотря на различие в названиях моделей, вся линейка DSL 27XXu имеет одинаковое количество функциональных разъемов и кнопок. На задней панели корпуса находятся интерфейсы:

LAN (4-е разъема);
DSL;
питания.

Здесь же расположены кнопки для включения оборудования и сброса настроек.

Передние панели роутеров этой линейки также схожи и отличаются лишь дизайном. На них выведены индикаторы:

питания (Power);
компьютеров, подключенных к сети кабелем (1-4);
USB (опционально);
DSL подключения;
Wi-Fi соединения;
WPS (опционально);
доступа к интернету.

Благодаря их наличию пользователи смогут легко обнаружить на каком этапе возникли проблемы с подключением.

Узнайте какие услуги Ростелекома предоставляются для частных и корпоративных клиентов.

Хотите звонить более выгодно? О том, как изменить тариф на домашний телефон можно прочитать тут.

Установка и подключение оборудования

Для подключения и последующей настройки DSL 2760u, DSL 2750u, DSL 2740u под Ростелеком вначале нужно удачно разместить оборудование. Правильное расположение позволит получить максимальное качество соединения по беспроводной технологии во всех комнатах офиса, квартиры или дома.

Далее понадобится подключить блок питания в розетку и соответствующий разъем роутера. После этого нужно подсоединить DSL и LAN кабели. Последний поможет произвести первоначальную настройку программного обеспечения. Также можно использовать DSL-фильтр, который минимизирует помехи телефонной линии, и сплиттер, разделяющий сигнал.

Теперь останется лишь включить роутер соответствующей кнопкой на задней панели и перейти к настройке веб-интерфейса.

Параметры подключения для DSL 2740u и других роутеров Ростелекома

Для того чтобы зайти в веб-интерфейс оборудования понадобится открыть любой браузер и ввести стандартный для всех роутеров D-Link IP-адрес 192.168.0.1. После этого перед пользователем откроется приветствующее меню, где будет необходимо ввести логин и пароль. По умолчанию оба поля имеют значения admin. Подтвердив данные, откроется домашняя страница интерфейса.

Не хватает стандартного функционала роутера? Узнайте, как установить кастомную прошивку OpenWRT на ваше устройство.

О достоинствах и недостатках модели D-Link DPN r5402 можно прочитать тут.

Настройка оборудования марки Zyxel для Ростелекома: //o-rostelecome.ru/oborudovanie/zyxel-router/

Далее прошивка выведет на экран все выбранные параметры, что позволит проверить их корректность. Нажав кнопку «Применить», нужно будет сохранить изменения и перезагрузить роутер. Это делается на вкладке «Система» в верхнем меню под логотипом компании. Теперь интернет-соединение будет полностью готово к работе.

Активация Wi-Fi подключения

Внимание: При настройке опций защиты Wi-Fi подключения через меню «Начало» система автоматически выберет оптимальный в плане надежности тип сетевой аутентификации. Он потребует создания ключа безопасности длинной от 8-ми символов

Подтвердив и сохранив настройки, Wi-Fi будет готов к эксплуатации

Подтвердив и сохранив настройки, Wi-Fi будет готов к эксплуатации.

Настройка роутеров D-Link DSL 2740, DSL 2750 и DSL 2760 для Ростелекома выполняется идентично. Различия же моделей заключается лишь в дизайне, внутренней структуре и незначительных надстройках, которые не влияют на процесс ввода параметров для подключения к интернету и раздачи Wi-Fi.

(средняя оценка: 1,00 из 5)

Руководство по настройке роутера DSL 2640u от Ростелеком для новичков

DSL 2640u – устройство довольно аскетичное и не очень современное. Однако у многих абонентов Ростелеком стоит именно эта модель роутера. Модель предназначена для подключения интернета типа ADSL, работающего по телефонной линии. Устанавливают ее в тех местах, где нет доступа к оптоволокну. Обсудим, как осуществляется настройка роутера d link dsl 2640u под Ростелеком.

https://youtube.com/watch?v=mMU3SnmBdaI

Эта инструкция подойдет и для других моделей линейки: dsl 2640 NRU, dsl 2640 С4. Все они хоть и обозначены разным номером ревизии и отличаются друг от друга в плане аппаратной части, у них практически одинаковый интерфейс.

Параметры ADSL соединения

Параметры ADSL-соединения очень важны, ведь от них будет зависеть как скорость Вашего Интернет-соединения, так и его бесперебойная работа.

Как и описывалось ранее, перейдите в панель вэб-управления Вашего модема:

открыв браузер, в адресной строке введите 192.168.1.1. Введите ваш логин и пароль (по умолчанию admin/admin) и нажмите на кнопку входа;

перейдите на вкладку «Сеть», в раздел WAN. Если маршрутизатор только куплен, следует удалить все соединения. Используйте для этого кнопку «Удалить»;

далее нажмите на кнопку «Добавить» и введите свои параметры Интернет-соединения; а дальше действуйте по инструкциям ниже, ведь параметры ADSL-соединения напрямую зависят от Вашего Интернет-провайдера.

Беспроводная сеть Wi-Fi.

Для настройки беспроводной сети Wi-Fi на ADSL-модеме D-Link Вам надо перейти в раздел «Wi-Fi» => «Основные настройки»:

Смотрим чтобы стояла галочка «Включить беспроводное соединение», в поле «SSID» прописываем имя создаваемой беспроводной сети, «Страна» — «Russain Federation», а «Канал» оставляем auto. Нажимаем кнопку Изменить. Переходим в подраздел «Настройки безопасности»:

Тип сетевой аутентификации надо выбрать «WPA2-PSK», в поле «Ключ шифрования» вводим пароль на создаваемую беспроводную сеть — им может быть любая буквенная, цифирная или смешанная последовательность не короче 8 символов. Нажимаем кнопку Изменить.

Процедура установки ADSL-модема D-Link DSL-2640U B1A T3A завершена. Не забудьте сохранить настройки. Для этого в правом верхнем углу выбираем пункт меню Система => «Сохранить и Перезагрузить».

Вывод

Обзор роутера D-Link DSL-2500U показывает, что модель используется там, где существуют только телефонные линии ADSL, по которым можно с удовлетворительной скоростью передается интернет. DSL — бюджетное устройство начального уровня. На его основе невозможно организовать локальную сеть. Здесь действует принцип «Модем один — компьютер один». История работы модема 2500U насчитывает более 10-ти лет. DSL по праву заработал «заслуженную пенсию».

Плюсы

К положительным качествам DSL относятся:

у 2500U сравнительно легкий процесс настройки с возможностью быстрого возврата к исходным значениям в случае ошибки;
возможность использования DSL в телефонных линиях с большим уровнем помех;
наличие большой базы комплектующих для ремонта устройства.

Минусы

Отрицательными качествами 2500U на сегодняшний день считаются:

отсутствие модуля беспроводной связи, USB-разъема;
наличие только одного сетевого порта;
устаревшая элементная база, приводящая к частым отказам в работе;
низкая скорость обмена данными в сети.
