Подключение и настройка роутера d-link dir-615: простая пошаговая инструкция

Авторизация

После подключения необходимо сконфигурировать ваш роутер. Для этих целей используется простой и понятный графический веб-интерфейс.

Чтобы открыть его, нужно:

• ввести в адресной строке браузера 192.168.0.1 (адрес роутера по умолчанию). Компания D-link рекомендует использовать браузеры Internet Explorer или Firefox, но подойдет любой браузер;

• ввести логин/пароль (по умолчанию admin/admin).

Если у роутера установлен другой адрес или изменен логин или пароль, а вы их не знаете, сбросьте установки нажатием на 10-15 секунд кнопки resetна задней панели устройства. Подробнее о сбросе в конце статьи.

Необходимые данные

У DIR-615, как и у большинства роутеров, есть 2 способа настройки:

1. через мастер настроек;
2. вручную, настраивая каждый параметр отдельно более детально.

Для обоих нужно предварительно знать тип соединения. Его выбор зависит от провайдера, уточните у него.

Обычно для настройки используются:

1. Динамический IP — автоматическое получение IP-адреса от провайдера, используют небольшие сети. Новый и сброшенный на заводские настройки роутер изначально настроен под этот тип соединения. Если нет привязки по MAC-адресу, после подключения кабеля интернета услуга сразу заработает.
2. PPPoE, L2TP, PPTP — требуется логин и пароль от провайдера. Например, Ростелеком работает через PPPoE, Билайн через L2TP.

Можете сразу позвонить провайдеру и уточнить ваш тип соединения, есть ли привязка по MAC-адресу. Также логин и пароль от интернета обычно указан в договоре об оказании услуг.

Обзор модели

Основные характеристики роутера Dir модели 615 такие же, как и у большинства роутеров данного сегмента.

Функции включают в себя

• поддержку DHCP-сервера,
• дополнительную сетевую защиту,
• динамический DNS,
• подключение к VPN-серверу провайдера, межсетевого экрана
• и множество других, о которых будет рассказано ниже.

Есть возможность управления с помощью мобильного устройства  с ОС Android или iOS.

Внешний вид

Оборудование Dir представляет собой небольшую коробку со скругленными по краям углами. Корпус черного цвета. В верхней части находятся две антенны для wi-fi-сети. На оборотной стороне размещены: порт WAN для подключения сетевого кабеля от провайдера, четыре порта LAN для подсоединения устройств в одну локальную сеть.

Подключение и подготовка к работе

Для подготовки к работе и запуску маршрутизатора D-Link все необходимые детали идут в комплекте поставки. Сначала распаковывают коробку с оборудованием, достают его и подключают кабель питания. Следующим шагом необходимо провести предварительную конфигурацию для его работы с сетью «Интернет».

Подключение и настройка роутера мтс DIR-615

Для начала следует выбрать место, на котором роутер будет расположен. Конечно, у тех людей, которые пользуются персональным компьютером, выбор не велик, и устройство устанавливается в непосредственной близости от него. Но рекомендуется размещать его в том месте квартиры, где уровень сигнала будет равномерно распределен между всеми комнатами. Таким образом можно получить стабильное интернет-соединение в любой части квартиры.

При желании достичь такого результата можно приобрести отдельно новый сетевой кабель с той длиной, которая позволит соеденить роутер с ПК, или вообще приобрести и подключить Wi-Fi адаптер для компьютера. Однако тем, кому не требуется идеальный сигнал на всех устройствах, этот пункт можно пропустить. Также рекомендуется не размещать роутер очень близко к бетонным стенам, от этого возможно ухудшение сигнала и сбои в работе.

Итак, после того, как выбрано место для установки маршрутизатора, его нужно подключить. В первую очередь к нему подключается кабель питания для включения в розетку. После этого на панели должны загореться все индикаторы, если этого не произошло, проверьте, включена ли кнопка питания на задней панели. В том случае, если настройка будет производиться с ПК, нужно выполнить подключение сетевого кабеля к устройству, который обычно идет в комплекте с роутером. Один конец провода вставляют в один из четырех разъемов LAN, они находятся на задней панели устройства и имеют черный цвет, а второй конец в разъем сетевой карты на компьютере. А кабель интернета подключается к разъему WAN, он такой один и имеет желтый цвет. Тут ошибиться сложно.

Следует отметить, что такой способ также доступен и для владельцев ноутбука. Если по каким-либо причинам сетевая карта находится в нерабочем состоянии или ПК и вовсе нет, существует возможность настройки вай-фай соединения при помощи телефона или планшета. Далее потребуется войти в список доступных Wi-Fi подключений и подсоединиться к сети с названием DIR-615. Данная сеть может быть как защищена паролем, так и нет. В первом случае пароль можно посмотреть на нижней части корпуса, на котором прикреплена соответствующая наклейка.

Далее потребуется войти в параметры роутера, но перед этим рекомендуется выполнить обнуление до дефолтных настроек. Это поможет упростить процесс настройки, если ранее уже были заданы параметры. Сделать это очень просто. На тыльной стороне маршрутизатора есть небольшая, утопленная в корпусе кнопка с подписью «Reset». Необходимо найти какой-то острый предмет (иголку, ручку с тонким стержнем и так далее) и при его помощи зажать кнопку примерно на 10 секунд. После чего отпустить, все индикаторы должны погаснуть и загореться вновь, после чего роутер будет перезагружен. Теперь можно приступать к изменению параметров. Рассмотрим подробнее:

Прошивка

На купленном в магазине устройстве, как правило, стоит устаревшая версия прошивки. Производитель выпускает новые ревизии, содержащие исправления багов и различные улучшения. Рекомендуется поставить самую последнюю версию из доступных.

Также существуют специальные прошивки, кастомизированные под определенного провайдера, например для DIR-615 такая есть у ТТК. Её можно сменить на стандартную.

Для установки:

• скачайте последнюю версию прошивки с сайта производителя;

войдите в web-интерфейс роутера, выберите «Система» -> «Обновление ПО». Чтобы пункт «Система» был виден, необходимо включить «Расширенные настройки»;

щелкните на кнопке «Обзор» и выберите предварительно скачанный файл. После нажатия на «Обновить» произойдет перепрошивка устройства. По завершению необходимо будет сбросить устройство до заводских установок.

Подключение и настройка роутера мтс DIR-615

Для начала следует выбрать место, на котором роутер будет расположен. Конечно, у тех людей, которые пользуются персональным компьютером, выбор не велик, и устройство устанавливается в непосредственной близости от него. Но рекомендуется размещать его в том месте квартиры, где уровень сигнала будет равномерно распределен между всеми комнатами. Таким образом можно получить стабильное интернет-соединение в любой части квартиры.

При желании достичь такого результата можно приобрести отдельно новый сетевой кабель с той длиной, которая позволит соеденить роутер с ПК, или вообще приобрести и подключить Wi-Fi адаптер для компьютера. Однако тем, кому не требуется идеальный сигнал на всех устройствах, этот пункт можно пропустить. Также рекомендуется не размещать роутер очень близко к бетонным стенам, от этого возможно ухудшение сигнала и сбои в работе.

Итак, после того, как выбрано место для установки маршрутизатора, его нужно подключить. В первую очередь к нему подключается кабель питания для включения в розетку. После этого на панели должны загореться все индикаторы, если этого не произошло, проверьте, включена ли кнопка питания на задней панели. В том случае, если настройка будет производиться с ПК, нужно выполнить подключение сетевого кабеля к устройству, который обычно идет в комплекте с роутером. Один конец провода вставляют в один из четырех разъемов LAN, они находятся на задней панели устройства и имеют черный цвет, а второй конец в разъем сетевой карты на компьютере. А кабель интернета подключается к разъему WAN, он такой один и имеет желтый цвет. Тут ошибиться сложно.

Следует отметить, что такой способ также доступен и для владельцев ноутбука. Если по каким-либо причинам сетевая карта находится в нерабочем состоянии или ПК и вовсе нет, существует возможность настройки вай-фай соединения при помощи телефона или планшета. Далее потребуется войти в список доступных Wi-Fi подключений и подсоединиться к сети с названием DIR-615. Данная сеть может быть как защищена паролем, так и нет. В первом случае пароль можно посмотреть на нижней части корпуса, на котором прикреплена соответствующая наклейка.

Далее потребуется войти в параметры роутера, но перед этим рекомендуется выполнить обнуление до дефолтных настроек. Это поможет упростить процесс настройки, если ранее уже были заданы параметры. Сделать это очень просто. На тыльной стороне маршрутизатора есть небольшая, утопленная в корпусе кнопка с подписью «Reset». Необходимо найти какой-то острый предмет (иголку, ручку с тонким стержнем и так далее) и при его помощи зажать кнопку примерно на 10 секунд. После чего отпустить, все индикаторы должны погаснуть и загореться вновь, после чего роутер будет перезагружен. Теперь можно приступать к изменению параметров. Рассмотрим подробнее:

Настройка интернета на D-link DIR-615

Выберите из списка ваше соединение. Если у вас например PPPoE и провайдер предоставляет еще и IP адрес, то выбираем PPPoE+Статический IP. Если IP нет, то выбираем просто PPPoE+Динамический IP. Или точно так же с L2TP.

Дальше будет проверка соединения с интернетом и возможность включить фильтр Яндекс.DNS. Это уже по желанию. В любом случае, вы потом сможете изменить эти настройки. Это я показывал пример настройки PPPoE соединения на D-link DIR-615. У вас же настройки могут отличаться от тех что у меня.

Как видите, с PPPoE, L2TP, PPTP и Динамическим IP, заморочек намного больше, чем с технологией Статический IP.

Желательно сохранить настройки:

Если интернет через роутер уже работает, то можно приступать к настройке Wi-Fi сети.

Настройка Wi-Fi и смена пароля на D-link DIR-615

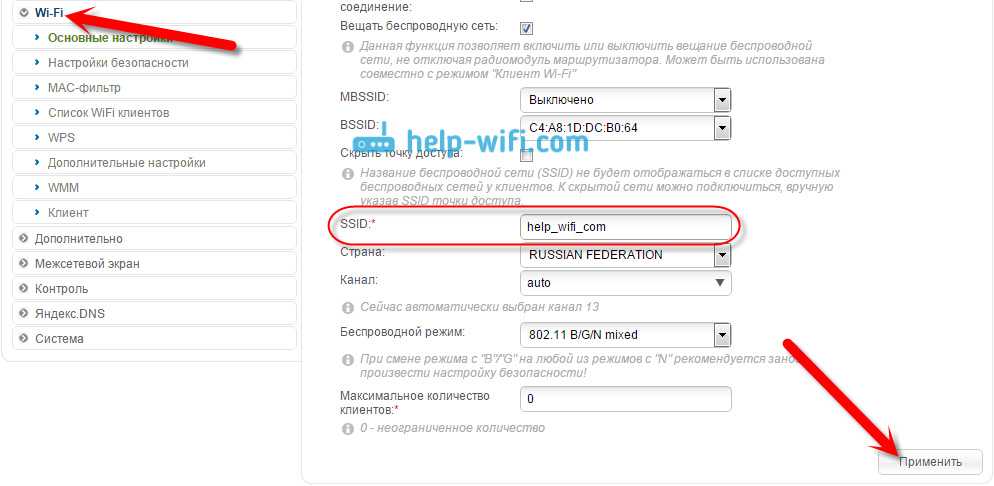

Все что нам нужно сделать, так это сменить имя Wi-Fi сети и задать новый пароль для защиты нашего Wi-Fi.

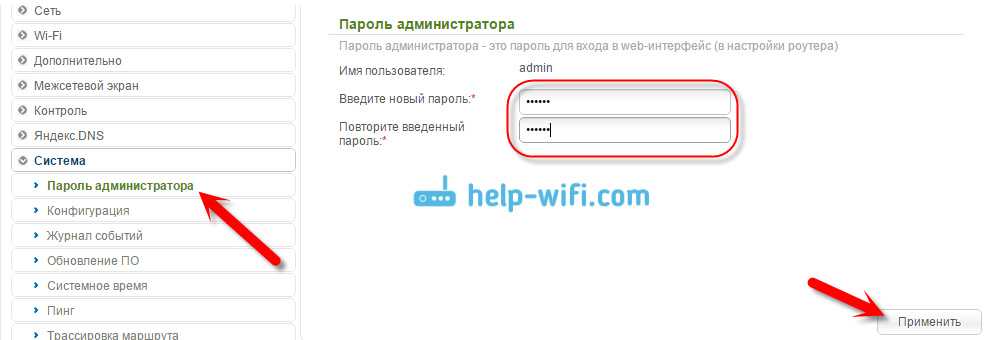

Укажите два раза новый пароль и нажмите Применить. Не забудьте сохранить настройки.

Обязательно запишите где-то этот пароль. Если вы его забудете, то не сможете зайти в панель управления, и придется делать сброс настроек.

Настройка Wi-Fi на роутере

1. Заходим во вкладку Wi-Fi, выбираем пункт «Основные настройки» и устанавливаем желаемое имя беспроводной точки доступа SSID. Остальные параметры оставляем как есть (см. картинку). После этого нажимаем «Применить».

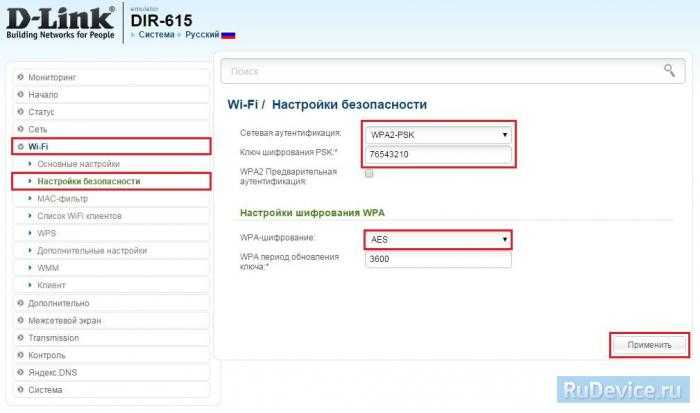

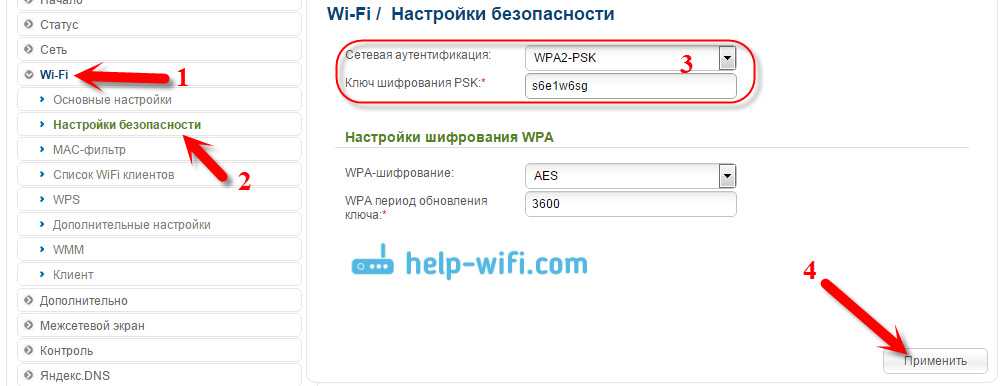

2. Wi-Fi, выбираем пункт «Настройки безопасности». Выберите Тип авторизации (рекомендуется WPA2/PSK), а затем в графу Ключ шифрования PSK введите любой пароль не менее 8 символов — это поможет защитить Вашу беспроводную сеть от несанкционированного доступа. Сохраните сделанные изменения. WPA-шифрование — AES. После этого нажмите Применить.

Вот и все: теперь можете попробовать использовать интернет по беспроводному Wi-Fi соединению с ноутбука, планшета или любого другого оборудования.

Подключение и вход в интерфейс панели управления и настроек роутера

Для того, чтобы самостоятельно настроить роутер для работы нужно выполнить несколько несложных действий. Для начала подсоедините к роутеру кабель электропитания, включите его. В случае, если ряд лампочек спереди маршрутизатора D не загорелся, нужно включить питание с помощью кнопки на задней панели. Если вы планируете подключит и настроить маршрутизатор через кабельное соединение, то используйте сетевой кабель из комплекта роутера dir и присоедините маршрутизатор к ПК.

Конец кабеля вставляем в один из LAN-разъемов черного цвета, которых на роутере 4, а 2-й конец нужно подключать к выходу сетевой карты ПК или ноутбука. Интернет-кабель вашего провайдера нужно подключить к WAN-разъему желтого цвета.

Сброс старых настроек

Следующий шаг – внесение корректировок в настройки роутера. Вам необходимо зайти в настройки роутера, но до этого нужно сбросить имеющиеся настройки, которые, вполне возможно, уже были внесены. Для того, чтобы они не вмешивались в процесс текущей работы, необходимо вернуть роутер dir в заводское состояние. Для этого нужно перезагружать настройки. Эта несложная процедура выполняется с помощью тонкого острого предмета, спички или иголки, которым мы нажимаем клавишу RESET, расположенную в корпусе устройства. Кнопку нужно подержать нажатой около 10 секунд, это позволит роутеру выполнить перезапуск настроек.

Меню управления роутера

Если вам неизвестно, как зайти в меню управления роутера d link dir, то :

1. просто запустите имеющийся браузер
2. введите следующий IP — адрес роутера: 192.168.0.1. нажмите Enter

На экране возникнет окно, запрашивающее логин с паролем. Их изначальное значение – admin\admin.

Когда вы введете эти данные, то перед вами откроются настройки роутера D-link. Если вы зашли туда впервые, то, возможно, все меню будет представлено на английском языке. Используя соответствующие опции, можно поменять язык на русский или украинский.

Кроме того, может появиться окошко, где вам предложат поменять пароль для выхода в меню настроек на свой. Впишите подходящий пароль, но не забудьте его где-нибудь записать, например, в телефоне, чтобы в дальнейшем не потерять доступ в меню, если вам понадобится новая настройка роутера d.

Настройка интернета на маршрутизаторе

Выполнив все предыдущие пункты инструкции, вы подойдете к основной задаче — как настроить маршрутизатор для интернета. Первым делом уточните, какой способ соединения используется вашим оператором. Их может быть несколько:

• IP динамического типа
• Статического типа
• PPPoE
• L2TP

Для этого обратитесь в техподдержку или зайдите на их веб-страничку. Если оператор поддерживает протокол динамического ай-пи, то для вашего роутера DIR 615 настройка будет заключаться только в администрировании сети wi-fi. Wifi роутер начнет раздачу непосредственно с момента присоединения кабеля от оператора, а вам нужно лишь выполнить настройки сети wi-fi.

В случае, если у вашего провайдера нет поддержки динамического IP, то процедура настройки продолжается дальше.

1. Первое действие — перейти в раздел «Начало». Там вы убедитесь в подключении кабеля Ethernet,

2. Жмите на клавишу «Далее». Откроется перечень соединений, где вы выбираете свой вариант.

3. Если у вас PPPoE, а провайдером предоставлен ip адрес, то вам нужен PPPoE+Статический IP. Если ip отсутствует, то — PPPoE+Динамический IP. С соединением типа L2TP настройки dir 615 производятся точно в таком же порядке.

4. Затем нужно указать характеристики IP, предоставленные оператором, если эта услуга не входит в тариф, то это окно у вас может и не появиться.
5. Потом жмите «Далее».

При появлении окна «Адрес локальных ресурсов провайдера» туда можно добавить адреса, если вы не разбираетесь в этом, или просто они вам не нужны, то настройка wifi продолжается после нажатия на клавишу «Дальше». Появится окно, где нужно указывать название соединению и логин с паролем. Эта информация предоставляется провайдерами. При нажатии кнопки «Подробно» открывается меню с расширенными настройками. Если вы туда зашли ради интереса как обычный пользователь, то вам не понадобятся лишние настройки, поэтому можно игнорировать эту вкладку.

После этого начнется тестирование соединения с интернетом, где вам предложат активировать систему фильтрации Яндекс.DNS. Если это имеет значение, то можете настраивать роутер d link dir 615, внося изменения, которые впоследствии можно поменять на актуальные.

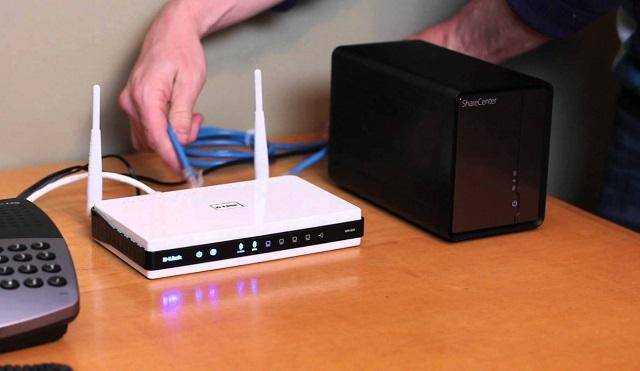

Подключение роутера

Вай-фай маршрутизатор DIR-615 сначала надо подключить к интернет-сети, чтобы он смог начать раздавать интернет внутри вашего дома. Прежде чем активировать раздачу, необходимо подключить роутер к источнику интернета. Простым вариантом в данном случае будет проводной интернет от провайдера, который заведен в вашу квартиру. Кроме того, интернет можно получить с модема, подключиться к которому можно при помощи телефонного кабеля или другого кабеля провайдера.

Также потребуется компьютер, ноутбук, планшет и иное устройство, чтобы настроить сам маршрутизатор. При этом главным условием будет возможность подключения устройства к маршрутизатору через кабель (наличие сетевого порта) или с помощью беспроводной сети (наличие адаптера Wi-Fi). Во время кабельного подключения надо будет использовать сетевой кабель, который идет в комплекте с маршрутизатором.

Всего вышеперечисленного хватит, чтобы сделать настройку роутера. Чтобы раздать интернет по проводу другим клиентским устройствам, потребуются сетевые кабеля необходимой длины. Их длину подбирают с учетом расположения маршрутизатора в квартире. Размещать маршрутизатор рекомендуется в центральной части квартиры или там, где требуется интернет. Не надо располагать маршрутизатор около поверхностей из металла или иных приборов, которые могут создавать помехи и мешать раздаче интернета по «воздуху».

Как только подготовка нужных устройств и аксессуаров завершена, необходимо подсоединить маршрутизатор к тому устройству, которое будет использоваться для его настройки. В качестве примера рассмотрим 2 варианта подсоединения роутера к ноутбуку, у которого есть сетевой порт и адаптер беспроводной сети. Если рассматривать проводное подсоединение роутера к ноутбуку, надо будет вставить один конец Ethernet-кабеля в любой LAN-разъем, а другой конец в порт сетевой карты ноутбука. Затем подключаем маршрутизатор к бытовой электросети 220В и загружаем его. При этом включаем и ждем пока закончится загрузка ноутбука.

Во время подключения ноутбука к роутеру по Wi-Fi надо будет сделать следующее. Загружаем маршрутизатор и ноутбук, после чего на ноутбуке включаем адаптер беспроводной сети. Затем на ноутбуке открываем лист сетей Wi-Fi и находим в нем сеть, которая создана роутером DIR-615. Далее подключаемся к данной сети при помощи WPS PIN-кода, прописанного на этикетке снизу роутера.

На следующем этапе потребуется предоставить доступ маршрутизатору к интернет-сети. В этом случае надо будет определить используемый тип интернета. Если это кабельный интернет, вставляем сетевой провод в WAN-разъем желтого цвета. Когда в квартиру интернет заведен через интернет-розетку, соединяем WAN-разъем и данную розетку при помощи Ethernet-кабеля необходимой длины. Если используется модем, вставляем один конец Ethernet-провода в WAN-разъем устройства, а другой в сетевой разъем на модеме.

Подключить к компьютеру

Существует два способа:

По кабелю

Один конец сетевого кабеля подключите в любой LAN порт — 4 разъема одного цвета, обычно черные. Другой — в компьютер, ноутбук или моноблок. Если индикатор LAN порта, в который вы подключили кабель, загорелся зеленым — связь между устройствами появилась. Можно приступать к настройке оборудования, заходить в веб интерфейс роутера.

LAN порт не загорелся. Значка интернета нет в нижней панели или он горит красным. Если навести, пишет — «Не подключено, нет доступных подключений».

Либо в поиске пропишите ncpa.cpl, выберите элемент управления. Работает на всех версиях Windows.

По Wi-Fi

На ноутбуке, планшете или телефоне откройте доступные сети. В списке будет открытая сеть с хорошим уровнем сигнала. В моем случае называется DIR-615, если у вас другой роутер, название изменится: DIR-300, DIR-620, D-Link. Выберите эту сеть, нажмите «Подключение». Через несколько секунд появится сообщение «Подключено». Доступ к роутеру по Wi-Fi есть, можно зайти в интерфейс устройства.

На некоторых моделях сзади есть кнопка для включения Wi-Fi, на моем подобной нет. Нажмите на нее, попробуйте несколько раз. Если не помогло или нет такой кнопки — возможно эта функция выключена в интерфейсе роутера. Можно сбросить на заводские, по стандарту Wi-Fi включен.

На вашем устройстве не работает Wi-Fi модуль. Выключен на программном или физическом уровне.

Firewall и NAT

Большинство маршрутизаторов используют NAT как средство совместного использования одного IP-адреса между множеством компьютеров. NAT также обеспечивает естественный брандмауэр, который защищает находящиеся за ним компьютеры от доступа неавторизованных пользователей. Если вы хотите предоставить каждому отдельному устройству в вашем соединении собственный IP-адрес или хотите запустить частный почтовый сервер, вам потребуется отключить эту функцию, что даст вам соединение с межсетевым экраном без NAT.

Обратите внимание, что No-NAT – это относительно сложный продукт для настройки, и, если у вас нет опыта работы в сети, рекомендуется использовать стандартное соединение NAT. Также обратите внимание, что как только вы переключите устройство на соединение без NAT, оно больше не будет защищено брандмауэром NAT, встроенным в маршрутизатор

Подключение NAT при автоматическом получении IP адреса (DHCP) происходит так:

Брандмауэр защищает вашу сеть от внешнего мира. Правила входящего фильтра (firewall) позволят контролировать входящий трафик из интернета. Пошаговая инструкция настройки брандмауэра поможет защитить вашу сеть от внешнего мира. Нужно сделать следующее:

Шаг 1: Подготовка к настройке

1.1. Проверьте соединение

Перед началом настройки необходимо проверить соединение между роутером и устройством, с которого будет осуществляться доступ к интернету. Убедитесь, что имеется стабильное соединение между данными устройствами.

1.2. Перезагрузите роутер и устройство

Для предотвращения возможных ошибок во время настройки, рекомендуется перезагрузить роутер и устройство, с которого будет осуществляться доступ к интернету.

1.3. Получите доступ к панели управления роутера DIR-615

Для того чтобы получить доступ к панели управления роутера DIR-615, необходимо подключить устройство к роутеру либо по кабелю, либо через Wi-Fi. После чего откройте браузер и введите адрес “192.168.0.1” в строку адреса.

1.4. Введите логин и пароль

После того как вы вошли на панель управления роутера, нужно ввести логин и пароль для доступа к настройкам. Если вы не вносили изменения, то данные по умолчанию такие:

• Логин: admin
• Пароль: admin

Не забудьте изменить логин и пароль после настройки!

Настройка роутера

Сначала открываем интернет-браузер и в адресной строке вводим IP-адрес (зачастую используется «192.168.0.1»).

На открывшейся страничке вводим имя пользователя и код доступа. Стандартный вариант для роутеров — «admin/admin».

Однозначно у такого пароля минимальный уровень безопасности, поэтому во время первого посещения админпанели система предложит заменить его.

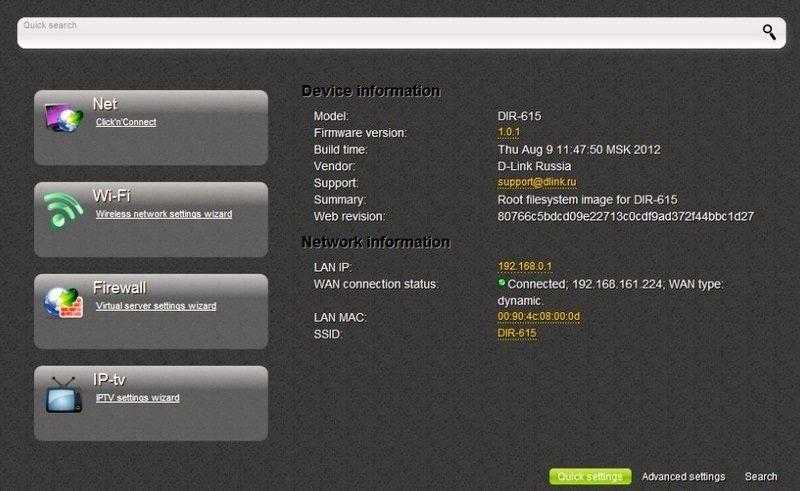

После этого откроется страничка «Быстрая настройка» («Quick Settings»), где можно сделать быструю настройку роутера и посмотреть его текущие параметры.

Если веб-интерфейс открывается на английском языке и необходимо изменить его на русский, это всегда можно сделать на главной страничке. Для этого нужно кликнуть мышкой по строчке «Language» справа вверху и выбрать в выпадающем списке нужный язык интерфейса. Чтобы сохранить выбранный язык веб-интерфейса, надо щелкнуть по одноименной кнопке в виде дискеты.

Рассмотрим ниже, как можно сделать быструю настройку беспроводного соединения через соответствующий раздел. Чтобы сделать быструю настройку Wi-Fi, кликаем в разделе «Сеть» («Net») по пункту «Click’n’Connect».

Затем подключаем подключаемся к WAN-разъему роутера при помощи Ethernet-кабеля, который предоставляет провайдер услуг. Необходимо проверить состояние светодиода «Интернет» на панели устройства. Если все подключено верно, то данный индикатор загорится. Для продолжения надо будет щелкнуть по  Далее, возврат в предыдущее окно при помощи Назад.

На следующей страничке необходимо выбрать тип подключения к сети провайдера. Для этого отмечаем чекбокс напротив нужной строчки. Зачастую провайдеры в наше время используют вариант «Динамический IP».

Самый простой вариант, при котором в следующем окне надо будет только указать название сети. На этом установка считается законченной. После этого необходимо перейти в интернет-браузер и попробовать открыть любую страничку.

Если ваш провайдер (Билайн, Ростелеком и тд) использует другой вариант подключения, необходимо будет выбрать его в соответствующем окне. Для примера, если выбрать «Статический IP», потребуется заполнить следующие поля:

• Наименование сети.
• «IP-адрес» и «Сетевая маска».
• «IP-адрес шлюза».
• «Первичный DNS-сервер».

Если вы не уверены в заполнении какой-то строчки, свяжитесь со службой техподдержки провайдера и уточните нужный момент. Также все данные для заполнения есть в договоре.

Изменение настроек провайдера в будущем возможно при помощи мастера быстрой настройки или через вкладку «WAN» раздела «Сеть».

Резюме

Итак, мы рассмотрели основные особенности решения задачи по настройке популярного роутера D-Link DIR 615 в ОС Windowsпри задействовании брендированного интерфейса управления данным маршрутизатором, а также программных средств операционной системы. Данная задача обычно не предполагает сложностей, если в распоряжении пользователя есть все необходимые данные от провайдера.

Самое главное в настройке маршрутизатора – выставить корректные параметры сетевого соединения при использовании предоставленного провайдером канала, установить настройки безопасности Wi-Fi, а также убедиться, что опции в Windows оптимизированы. Во многих случаях будет полезно также обновить прошивку роутера — в порядке, рассмотренном нами выше.

Компьютер не подключается к интернету после настройки

Возможно у вас установлен не тот IP адрес и маска сети в настройках сетевой карты. Для этого нужно задать автоматический поиск и установку этих данных. Действуем согласно инструкции.

Windows XP

1. Нажимаем Пуск.
2. Далее «Панель управления», потом «Сеть» и «подключения к Интернету» и далее «Сетевые подключения».

3. Нажимаем правой кнопкой по соединению и выбираем «Свойство».
4. Далее во вкладке «Общее» Ищем «Протокол Интернета (TCP/IP)», нажимаем один раз левой кнопкой мыши и потом на «Свойства».

5. Ставим галочки как на картинке снизу: «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически».
6. Нажимаем ОК.

Windows 7

1. «Пуск», потом «Панель управления» и нажимаем на «Центр управления сетями и общим доступом».
2. Выбираем тип просмотра «По категориям» в верхнем правом углу.
3. Нажимаем на «Центр управления сетями и общим доступом».
4. Далее «Изменение параметров адаптера».
5. Правой кнопкой и «Свойство».
6. Выбираем «Протокол Интернета версии 4 (TCP/TPv4)», потом «Свойство» и ставим галочки как в случае настройки в ХР.

Возможные неисправности и способы их устранения

• Наиболее часто встречающиеся ошибки, с которыми пользователь иногда сталкивается при работе с D-link Dir модели 615, связаны с отсутствием доступа к интернету. Первый шаг, с которого надо начинать в таких случаях, – это перезагрузка сетевого устройства.
• Если это не помогло, следует внимательно проверить кабели, с которыми соединен маршрутизатор D-link Dir. Возможно, присутствует физическое повреждение, стоит заменить неисправный кабель на другой. Также необходимо зайти на сам роутер, проверить его сетевые конфигурации к интернету.
• Если ничего из вышеперечисленного не помогло, рекомендуется вызвать специалиста, а также обратиться в службы техподдержки провайдера, возможно, изменены параметры доступа к сети «Интернет».

Вход в настройки роутера D-Link

Войти в веб-панель настроек маршрутизатора можно достаточно просто, для этого понадобится компьютер, подключенный по кабелю к устройству (но может подойти и подключение по воздуху, если роутер уже работает в беспроводном режиме, в таком случае в веб-интерфейс можно войти даже с мобильного устройства). Пошаговый порядок действий следующий:

1. Открываем любой удобный браузер и в верхней адресной строке (не путать с поисковой строкой на Яндекс или Гугл) вводим IP адрес роутера. Его можно найти на наклейке снизу или сзади устройства. Но чаще всего для устройств D-Link используется адрес «192.168.0.1», так что в первую очередь можно попробовать его. Нажимаем на «Enter».
2. Появится окошко, в котором нужно ввести авторизационные данные, которые также указаны на наклейке (обычно это самая распространенная комбинация admin/admin). Снова нажимаем «Enter», чтобы подтвердить вход.
3. Всё, мы зашли в веб-панель настроек.

В новых прошивках также присутствует возможность выбора языка (русский, как правило, присутствует).

Окно авторизации также немного отличается, но принцип тот же – просто вводим в обе строки admin/admin.

Первым делом при входе в веб-интерфейс нужно настроить работу интернета. На примере модели DIR-300 рассмотрим, как осуществляется настройка роутера D-Link для доступа к глобальной сети:

1. Снизу веб-панели есть иконка под названием «Расширенные настройки», нажимаем на нее.

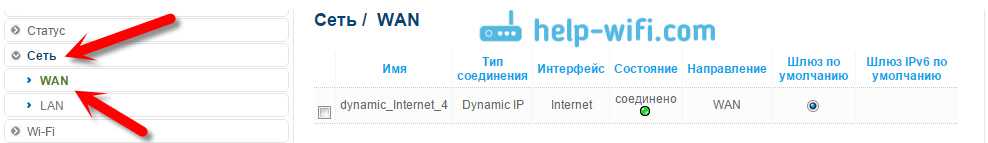

2. Находим значок, озаглавленный как «Сеть», и кликаем по пункту «WAN», чтобы перейти к настройке интернета.
3. Из договора с поставщиком услуг интернета берем имя пользователя и пароль, а также тип подключения (L2TP, PPTP, PPPoE, IPoE). В некоторых случаях могут понадобится и дополнительные данные, к примеру, название VPN-сервера или MTU. Это нужно уточнять у провайдера.
4. Сохраняем проведенные изменения.

Если войти в веб-панель невозможно ни с какого устройства – значит, устройство работает некорректно, или IP-адрес был изменен. В этом случае нужно осуществить сброс параметров посредством кнопки RESET на корпусе.

Нужно найти острый предмет наподобие скрепки, иголки или булавки, и нажать кнопку в отверстии, удерживая в течении 10 секунд, пока индикаторы не начнут мигать. Через минуту роутер включится с заводскими параметрами.

Удалённый доступ

Отличная возможность для системных администраторов, управлять и изменять настройки в роутере.

1. Для этого во вкладке «Дополнительно» выбираем «Удалённый доступ».
2. Далее нажимаем «Добавить».
3. В первом поле выбираем IP протокол, который будет использоваться удалённым компьютером.
4. Если включить «Открыть доступ с любого внешнего хоста», то к маршрутизатору, можно обращаться с любого компа в интернет сети. Если убрать значение, нужно ввести IPv4-адрес или IPv6-адрес, а также маску сети подключаемой машины, с которой будет осуществлено управление извне.
5. Укажите также порт для роутера, через, который будет подключение, а также протокол. По стандарту стоит HTTP.
6. Нажимаем «СОХРАНИТЬ».

Поочередность процесса настройки интернета на роутере D-lіnk DІR-615

1. Прежде всего, необходимо узнать какую технологию соединения использует ваш провайдер. Активный IP адрес, неподвижный, PPPoЕ (практикует Дом.рy, и прочие интернет – провайдеры), L2TP (применяет Билайн). В моих статьях я рассказывал, как узнать технологию соединения. Есть возможность узнать эту информацию на главном сайте провайдера, или даже позвонить в компанию.

При условии, что ваше Интернет-соединение выполнено по широко применяемой методике Динамический ІP, маршрутизатор должен распределять сигнал, как только будет подключен в него провод от компании, которая обеспечивает подачу интернета. Затем вам необходимо будет просто сделать настройки беспроводной сети (как это сделать рассмотрим далее). Если же у вас статический ІP адрес, тогда пройдется осуществлять настройку.

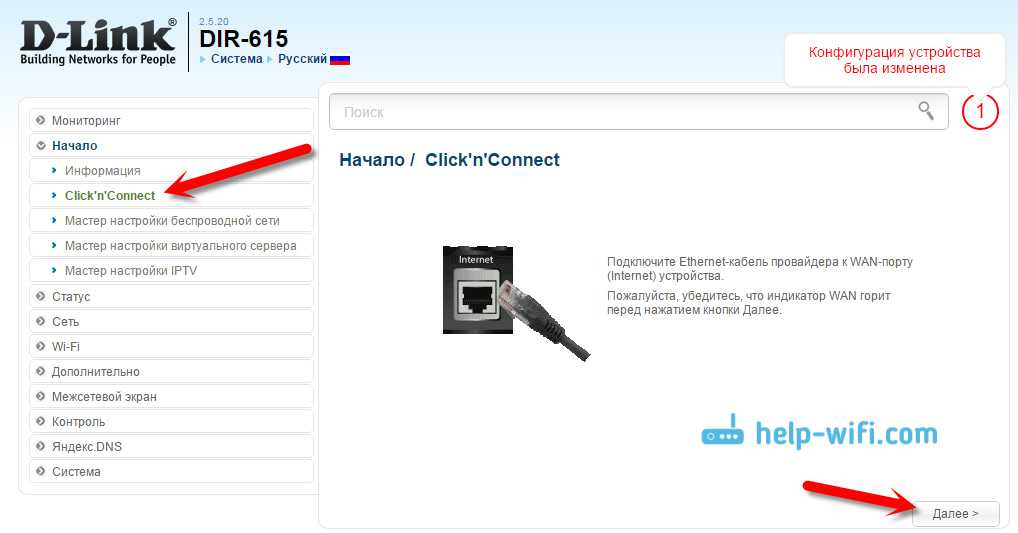

2. Найдите вкладку Начало– Click’n’Connect. Перепроверьте подсоединение интернет -кабеля и выберите Далее.
3. Из появившегося перечня найдите нужное соединение. Если, допустим, ваше соединение PРPoE, и ещё Интернет-провайдер дает помимо этого ІP, тогда делаем выбор PPPоE+Статический ІP. При условии, что ІP адрес не предоставляется, то ставим значок выбора напротив PРРoE+Динамический IР. Аналогично поступаем, если соединение L2TР.
4. Далее указываете данные IP адреса, в случае если вам его предоставляют (иначе этого окошка не будет). И нажимаете кнопку Далее.

5. Дальше может открыться окошко “Адреса локальных ресурсов провайдера”. Если вам не известно что это, или вы просто не желаете вносить дополнительные адреса, то нажимайте Далее. Выскочит окошко с запросом имени соединения и пользователя, и ввода и подтверждения пароля. Эти данные дает ваш интернет-провайдер. Для того, чтоб внести больше настроек, зайдите во вкладку Подробно

Затем будет осуществляться обследование интернет – соединения и реальность подключения отбора Яндекс. Но это уже если захотите. Все равно данные настройки можно поменять.

Рассматривались настройки на примере PPРoE для роутера D-link DIR-615. Ваши настройки могут быть другими.

Если вы настроили точку доступа, а в итоге интернета нет, высвечивается “без доступа к интернету”, либо нет доступа к страничкам, тогда эта проблема связана с настройками от компании-провайдера. Перепроверьте, может неверно указали вид соединения, либо какие-нибудь другие данные.

Стало быть, с соединением PPPoE, PРTP, L2TР и Динамическим IP сложнее, чем методом Статического ІР соединения.

Очень важно! При условии, что ранее вы выходили в интернет с помощью высокоскоростного обмена данными, то сейчас вам, по сути, в нем нет необходимости. Такое интернет – соединение будет осуществлять ваш маршрутизатор и только распределять его по проводу и беспроводной сети

Поменять настройки от провайдера используя тот же Cliсk’n’Connect, либо перейдя на Сеть –WAN, при этом осуществив выбор и изменение требуемого соединения.

Рекомендуется сделанные настройки сохранить

При условии, что все в порядке, и интернет-соединение через маршрутизатор доступен, тогда переходим к установке параметров беспроводной сети.

Настройка IP-TV

Вариант 1. Выделяем порт для приставки без указания VLAN ID

Таким образом настраивается цифровое телевидение Билайн, Дом.Ру, ТТК и некоторые филиалы Ростелекома. Этот способ наиболее прост. Выбираем в меню раздел Начало — Мастер настройки IPTV. В открывшемся окне кликаем на порт, в который будет подключена ТВ-приставка — он будет помечен зеленым цветом. Как правило, для этого используется 4-й LAN-порт. Нажимаем на кнопку «Сохранить». Теперь можно подключать приставку в 4-й LAN-порт.

Вариант 2. С явным указанием идентификатора виртуальной сети VLAN ID

Этот способ используется в том случае, когда мультикаст-трафик доставляется до абонентского устройства в отдельной виртуальной сети и делится непосредственно на оконечном оборудовании. По такому принципу организована услуга во многих филиалах Ростелеком, Таттелеком. В этом случае, для настройки порта Вам надо зайти в раздел Дополнительно — VLAN. Здесь кликаем на группу «LAN» и ждем пока откроются её параметры.

Попав в настройки группы, выбираем порт, в который будет включена приставка и снимаем с него галочку (в нашем примере мы сняли галочку с 3 LAN-порта). Кликаем на кнопку Сохранить и выходим снова в раздел VLAN.

Теперь надо нажать на кнопку «Добавить». Этим мы создадим новую группу.

1. В поле «Имя» пишем назвние группы — IPTV, например.
2. Ставим галку «Разрешить».
3. В списке «Тип» выбираем «Прозрачный».
4. В поле Vlan ID надо указать идентификатор виртуальной сети. В моем доме используется 1601. Имейте ввиду, что идентификаторы используются разные на каждом оптическом кольце и узнать какой используется на Вашем домовом коммутаторе можно только в техподдержке провайдера.
5. Ставим галку «Мультикаст».
6. Остальное оставляем по умолчанию.
7. Отметьте только тот момент, что в списке «Нетегированные порты» должен быть отмечен галкой тот порт, который вы удалили из группы «LAN».
