Как настроить подключение к интернету на роутере d-link dir-620

Настройка wifi сети

Настройки беспроводной сети производятся в разделе «WiFi».

Откройте меню «Основные настройки»:

• установите «птички» в первых 2х строчках;
• придумайте название для беспроводной сети и впишите его в строку «SSID»;
• параметры – «Страна», «Канал» и «Беспроводной режим» – оставьте по умолчанию;
• «Максимальное количество клиентов» или оставьте «0» – неограниченно, или введите предполагаемое количество.

Нажмите «Применить», перейдите в «Настройки безопасности» и выберите один из вариантов сетевой аутентификации:

1. При выборе «WPA-PSK» или «WPA2-PSK» – введите пароль в строку «Ключ шифрования PSK»

2. «WPA/WPA2 mixed»

Укажите «IP адрес» – radius сервера и ключ шифрования.

3. При выборе «Open» или «Shared»

Выберите «Длину ключа» и впишите его в одну из 4 нижних строк.

Обзор модели

Если у вас имеется модель 620a, ее функционал аналогичен 620-ому.

Для оптимальной работы понадобится компьютер с минимальной версией Windows XP SP2 и любая версия Linux и Mac OS X. Поддерживает стандарты 802.11b/g/n и 802.3, 802.3u. Из сетевых функций присутствует торрент клиент. Максимальная температура устройства достигает 40 градусов по Цельсию.

Конечно, есть функции, не поддерживаемые маршрутизатором DIR. Например, изменения функций кнопок. Данная возможность предоставлена только для топовых моделей. Если существует потребность обновить версию внутреннего программного обеспечения, это делается после покупки устройства с помощью веб-интерфейса или смартфона.

С более подробным описанием указанной модели можно ознакомиться на официальном сайте «Вендора».

Внешний вид DIR

На оборотной стороне роутера DIR крепятся несъемные антенны, а также имеется пять портов. Четыре из них относятся к локальному подключению (LAN) и один порт —  для связи с провайдером (INTERNET). Есть кнопка Reset для сброса настроек и разъем для подключения роутера к электросети.

Подключение DIR и подготовка к работе

1. Взять LAN-кабель для подключения к компьютеру. Соединить его с разъемом на сетевой карте сзади системного блока, а другой конец подключить к любому из портов LAN, находящихся сзади маршрутизатора D-link 620. Эти порты выделены синим цветом.
2. Подключить другой кабель к порту WAN. Данный кабель предоставлен провайдером, вставить его в порт, называемый INTERNET. Он выделен серым цветом.
3. Если необходимо обеспечить помещение резервным источником интернет-сети, в USB-порт подключить 3G или 4G устройство.
4. В разъем для питания подключить соответствующий штекер, а другой конец — в розетку, чтобы запитать роутер.

Для подсоединения DIR этих действий достаточно. Как видим, ничего сложного в этом процессе нет. Переходим непосредственно к исследованию 620-го роутера DIR, как его настроить.

Настроить d link 620

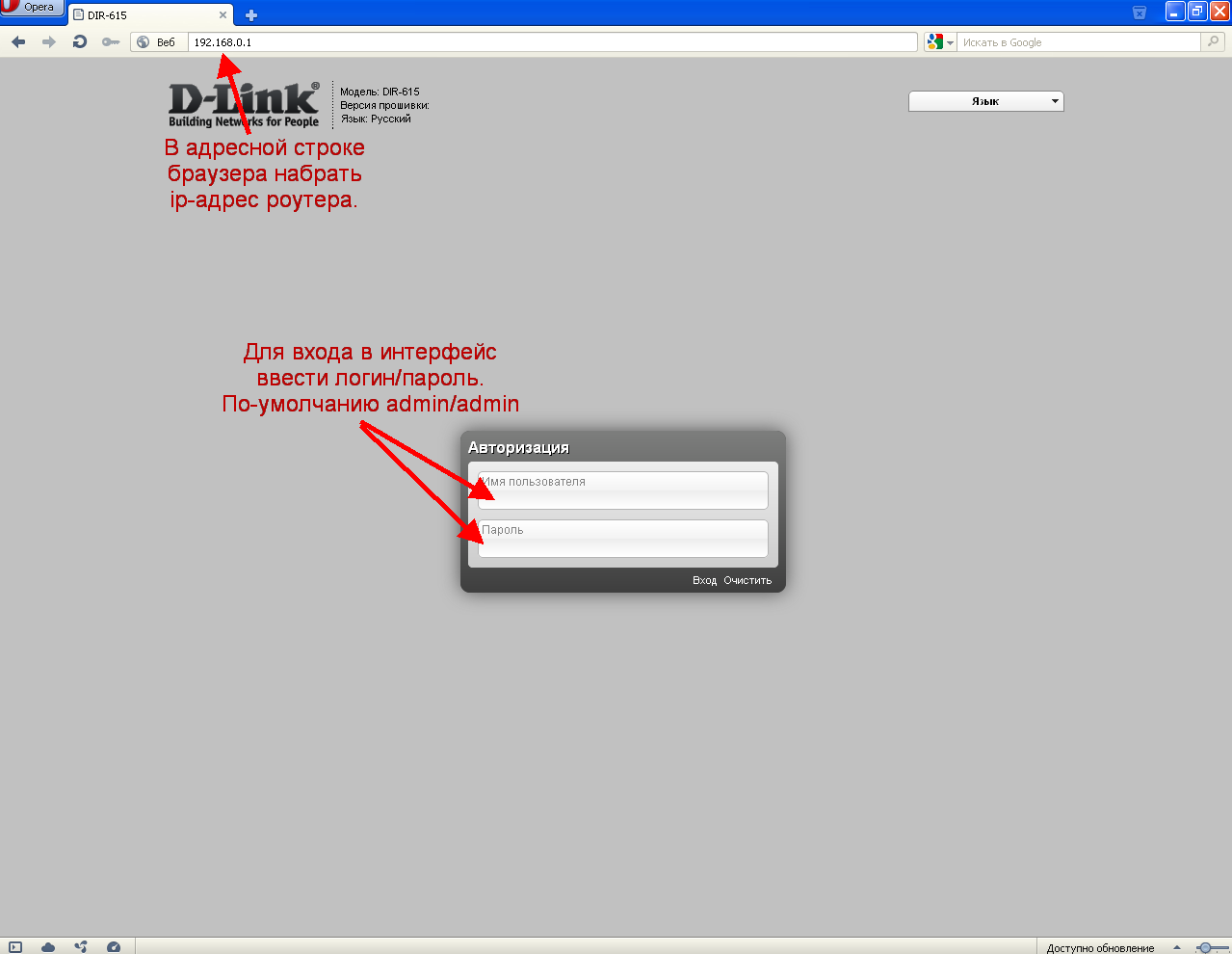

Вход

После подключения и настройки сетевой карты, давайте произведем вход в интерфейс роутера дир 620. Открываем любой браузер и в адресной строке пишем 192.168.0.1 , роутер вас попросит авторизоваться. Введем  Имя пользователя — admin, Пароль – admin.

Настройка интернета

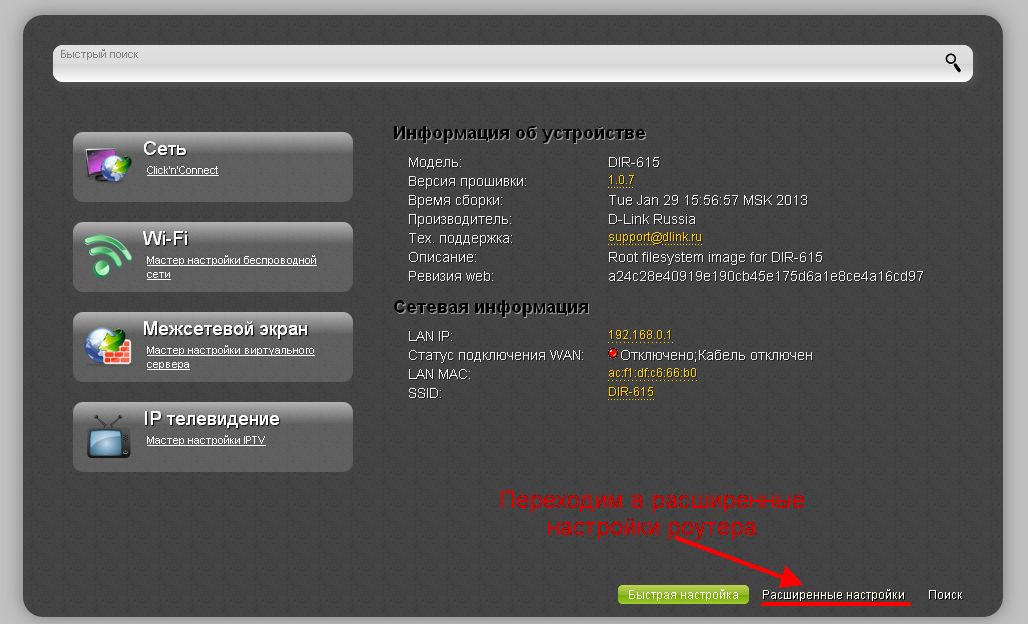

Теперь выбреем расширенные настройки для того чтобы произвести настройку роутера вручную.



Теперь выберем пункт «WAN» в разделе «Сеть».

Перед вами появится список подключений. Если в списке присутствует какое либо подключение, можете проигнорировать его, или же,чтобы не путаться, зайдите в него и удалите. Далее жмите кнопку «добавить»

Теперь давайте произведем настройку интернета для Ростелеком:

1. Тип соединения – в выпадающем списке выберем PPPoE.
2. Имя – можно оставить то же или задать любое.
3. Имя пользователя – Введите то, которое вам предоставил Ростелеком в договоре.
4. Пароль, Подтверждение пароля — Также ввести тот, который у вас в договоре с ростелеком

Все остальные данные оставьте без изменения и нажмите кнопку «Сохранить».



Конфигурация Wi-Fi

Чтобы полноценно использовать возможности беспроводного маршрутизатора, необходимо выполнить настройку WiFi DIR 620. Для этого, опять же, в разделе «Сеть» нужно перейти в «Беспроводное соединение».

Взгляду откроется несколько вкладок с многочисленными настройками WiFi-роутера D-Link DIR 620. Первым пунктом идёт сокрытие сети. Его можно использовать в тех случаях, когда пользователь хочет ограничить количество подключаемых клиентов. Доступ к такому Wi-Fi можно получить только зная точное имя сети.

SSID — это идентификатор беспроводного соединения, или проще говоря, его название. Именно оно отображается в списке доступных при включении Wi-Fi на устройстве. Выбор страны — здесь все просто, указывается текущая. Установка канала может помочь избежать помех при большой плотности беспроводных устройств рядом. По умолчанию стоит 6, но лучше выбрать auto, так роутер сможет сам подобрать наиболее спокойный канал. Беспроводной режим определяет стандарты устройств, доступных для подключения. По умолчанию установлен самый универсальный набор. Здесь же можно ограничить количество одновременно подключённых устройств. Если не указать ничего — значит присоединиться смогут сколько угодно пользователей.

Теперь надо провести настройку безопасности. Для этого надо перейти на вкладку «Настройки безопасности». Тип аутентификации — стоит указать WPA2-PSK как самый надёжный способ. Теперь нужно выполнить настройку WiFi пароля DIR 620. Для этого есть поле «Ключ шифрования PSK». Нужно придумать хороший, стойкий к перебору пароль.

В качестве типа шифрования можно выбрать связку TKIP+AES, которую поддерживает большинство устройств.

Все остальные настройки можно оставить без изменений. Все, что нужно было указать для приёма роутером трафика из Интернет и передачи во внутреннюю беспроводную сеть, уже сделано.

Конечно, существуют и более тонкие настройки WiFi DIR 620 и его параметры. Но их использование оценят люди, настраивающие большие локальные или корпоративные сети.

Скачивание и установка прошивки

В линейке вышеупомянутых маршрутизаторов имеется три аппаратных версии – A, C и D. В данном руководстве будет рассмотрена ревизия D. Чтобы избежать описания процесса в интерфейсах разных прошивок лучше сразу установить наиболее свежую.

Скачивание прошивки

Загружать микропрограмму лучше с ресурсов производителя точки доступа, это исключает наличие вредоносного ПО в скачанных файлах.

Прошивка роутера Д-Линк Дир 620 видео-инструкция:

Переходим в Ftp-хранилище компании D-Link. Для того чтобы попасть в директорию с файлами для д-Линк ДИР 620 вводим в адресную строку браузера:  ftp://ftp.dlink.ru/pub/Router/DIR-620/Firmware и нажимаем на клавиатуре кнопку ввода. Должна открыться следующая страница с папками, содержащими файлы для разных ревизий оборудования. Выбираем директорию, соответствующую устройству, для которого нужна прошивка, в нашем случае это RevD.

В открывшемся каталоге может присутствовать несколько версий ПО. Выбираем самую новую.

Далее необходимо кликнуть по файлу с расширением bin, браузер предложит его сохранить или скачает автоматически (зависит от настроек).

Дальнейшие действия невозможны без входа в интерфейс управления точкой доступа. Описание этого процесса читаем далее.

Подготовка ПК

Чтобы корректно подключить компьютер или ноутбук к маршрутизатору нужно правильно сконфигурировать сетевую карту в системе Windows. Сначала понадобится зайти в сетевые настройки ОС. Для этого есть два способа: один через интерфейс операционной системы, другой через командную строку.

Видео по настройке роутера Д-Линк:

Вариант с командной строкой несколько быстрее и подходит практически для всех версий ОС, потому что он практически не привязан к ее интерфейсу.

Нажимаем комбинацию на клавиатуре windows + R. Откроется окно ввода команды, которую пишем в текстовое поле.

В следующем открывшемся окне нужно выбрать свойства подключения сетевой карты. Обычно на ее иконке изображен Ethernet коннектор и прописано название адаптера (как правило — это Atheros, Realtek, Intel, NVidia).

Откроется окно, в котором выделяем протокол четвертой версии, делаем по нему двойной клик или нажимаем снизу на его свойства.

В следующем окне устанавливаем переключатели в положение автоматического определения адресов.

  Как зайти в настройки роутера D-Link — 3 шага

На этом конфигурирование системы окончено и теперь можно соединять ПК и точку доступа.

Сопряжение компьютера и роутера

Схема соединения ПК и роутера ничем не отличается от последовательности действий, предусмотренной для других точек доступа. В комплекте с оборудованием поставляется провод Ethernet (можно использовать любой LAN-кабель). Один из его коннекторов нужно вставить в порт сетевой карты на ноутбуке или ПК, другой – в любой из портов LAN, которые находятся на задней панели точки доступа.

Когда устройства соединены можно включать питание.

Установка прошивки

Перед началом перепрошивки желательно произвести сброс настроек оборудования к заводскому состоянию (нажимаем и удерживаем 10 секунд кнопку «RESET»). После этого устройство будет доступно по стандартному адресу, а также можно использовать значения по умолчанию для входа в интерфейс управления. С этими данными можно ознакомиться, посмотрев на наклейку снизу маршрутизатора. Если вдруг этикетки нет на месте, данные для авторизации можно узнать, прочитав инструкцию по эксплуатации, поставляемую в комплекте с точкой доступа.

В адресную строку интернет-обозревателя вводим значения адреса роутера, нажимаем ввод и оказываемся на странице авторизации, где нужно указать имя пользователя и его пароль (оба значения по умолчанию admin).

Если все введено верно, должна открыться главная страница интерфейса управления, которая может иметь различный внешний вид в зависимости от версии прошивки.

Для первого и третьего вариантов навигации, в панели управления выбираем пункт система, в котором нужно нажать на ссылку «Обновление программного обеспечения».

Во втором случае в меню слева на пункте Система нужно нажать зеленую стрелочку и, в развернувшемся подменю, выбрать «Обновление ПО».

Оказавшись на странице обновления, надо нажать «Обзор», выбрать бинарный файл, скачанный ранее, и запустить процесс обновления при помощи кнопки, расположенной ниже.

В процессе прошивки важно не отключать питание от оборудования. Кроме того, обновление можно проводить только через проводное соединение и ни в коем случае – через Wi-Fi

Как перезагрузить роутер или сбросить его до заводских настроек

Когда роутер готов к работе, стоит сохранить конфигурацию и перезагрузить устройство. Перезагрузка также помогает восстановить корректную работу в случае возникновения ошибок, кроме того, для устранения неисправностей или в случае смены провайдера можно сбросить настройки D-Link DIR-620 до заводских значений. Выполнить процедуру можно как через интерфейс, так и аппаратным способом.

Сохранение текущих параметров, сброс настроек до заводской конфигурации, а также перезагрузка и резервное копирование доступны в интерфейсе на вкладке «Конфигурация» блока «Система» и выполняются нажатием на соответствующие кнопки раздела. Применение настроек по умолчанию выполняется после подтверждения операции пользователем или же намерение подтверждается бездействием по истечении полторы минуты после выбора опции. Значения будут применены после следующей загрузки.

Аппаратный сброс выполняется путём долгого удерживания кнопки Reset на корпусе устройства в течение около 10-15 секунд (ориентируемся по индикаторам маршрутизатора, они мигнут), после чего роутер перезагрузится.

Настройки

Обзор и настройка роутера D-Link DIR-300 («Дир») NRU

Чтобы сам роутер начал работать, как надо, требуется произвести некоторые действия в ПК. Ниже будет расписана инструкция для наиболее популярных систем: Windows 7 и 10.

Windows 7

Чтобы проверить конфигурацию сети, требуется:

1. Перейти в Панель управления;
2. Найти там «Просмотр состояния сети и задач»;
3. Выбрать «Изменение параметров адаптера»;
4. Определить локальное подключение и выбрать его свойства с помощью ПКМ;
5. В Свойствах в списке найти пункт IPv4 и дважды кликнуть по нему;
6. Установить галочки на получение IP и DNS в автоматическом режиме.

Windows 10

Проделать нужно абсолютно то же самое, но нахождение настроек немного отличается:

1. Перейти в Параметры Windows через меню Пуск;
2. Найти раздел Сеть и интернет;
3. Выбрать вкладку Ethernet и выбрать знакомую ссылку «Изменение параметров адаптера»;
4. Дальнейшие действия не отличаются.

Как прошить роутер D-Link DIR-620A

 на страницу описания модели или на ) На момент написания данной заметки последняя версия прошивки датируется 01.08.2016 г.

Откройте браузер и введите адрес 192.168.0.1, после чего логин и пароль admin — admin и нажмите Enter. Вы попадете в интерфейс управления роутером. Вверху страницы сразу же можете сменить язык системы на Русский.

Перейдите в раздел Система — Обновление ПО, нажмите кнопку Обзор и выберите файл прошивки, который ранее был скачан с сайта D-Link. В моем случае это файл0160801_1616_DIR_620G_2.5.9_sdk-master.bin . После вам необходимо нажать кнопку Обновить (номер 3 на рисунке)

обновление d-link dir-620a

Процесс обновления будет занимать около 5-10 минут, после чего роутер перезагрузится. Ни в коем случае не отключайте питание устройства иначе получите «кирпич».

В процессе прошивки вы увидите, что led индикаторы на «морде» устройства одновременно моргнут — это значит что роутер ушел в перезагрузку. Примерно через пару минут вы можете попытаться зановой войти в интерфейс роутера по IP адресу 192.168.0.1.

Настройка интернета L2TP — Билайн, Зеленая точка на роутере DIR-620A

• Перейдите в раздел Сеть — WAN — Добавить
• Провайдер — Вручную, Тип — L2tp + Динамический IP
• В разделе VPN — Имя пользователя и пароль, который был выдан вашим провайдером
• адрес vpn сервера tp.internet.beeline.ru для Билайн и l2tp.zelenaya.net для Зеленой точки
• алгоритм аутентификации MS CHAP2
• нажимаем применить.
• ставим переключать в разделе Сеть — WAN на только что созданном подключении Шлюз по умолчанию

• Перейдите в раздел Сеть — WAN — Добавить
• Провайдер — Вручную, Тип — PPPoE + Динамический IP
• В разделе VPN — Имя пользователя и пароль, который был выдан вашим провайдером
• нажимаем применить.
• ставим переключать в разделе Сеть — WAN на только что созданном подключении Шлюз по умолчанию

Если ваш провайдер не входит в вышеуказанный список, вы можете действовать по аналогии.

Вниманию абонентов Дом Ру! После подключения и настройки роутера вам через личный кабинет Дом Ру необходимо поменять mac адрес компьютера (или предыдущего роутера) на новый мак адрес.

Настройка Wi-Fi сети

Для того, чтобы настроить название вашей беспроводной сети и ее пароль перейдите сначала в раздел W-Fi — Основные настройки и введите в поле имя сети SSID желаемое имя сети. Также вам необходимо будет определится то, в каком режиме будет работать ваш роутер: N, B, G или смешанный.

Если ваши Wi-Fi устройства достаточно современные и поддерживают режим N — выбирайте его, как самый быстрый.

В разделе Wi-Fi — Настройки безопасность вам необходимо будет выбрать тип шифрования для сети (WPA2 ) и ключ шифрования (пароль для вашей беспроводной сети). Не забудьте потом нажать Применить.

Как подключить и настроить USB модем к роутеру DIR-620A

Данный роутер «из коробки» поддерживает работу в сетях 3G и 4G через USB модем. Чтобы настроить работу через USB модем вам необходимо подключить его в USB порт, далее перейти в раздел Сеть — WAN — Добавить  и в поле Провайдер указать вашего оператора сотовой связи — МТС, Билайн или Мегафон, а также тип сети (3G или LTE). Не забудьте в конце нажать применить, а после выбрать шлюз по умолчанию.

Сохранение настроек

Помимо сохранения настроек после их ввода, которые предусмотрены соответствующей кнопкой, на некоторых роутерах имеется возможность сохранения настроек на носитель, для их последующей загрузки, в случае сброса или сбоя.

Как настроить IPTV через роутер ZYXEL KEENETIC START? Ответ далее.

Для этого, необходимо зайти в «Системные настройки» роутера. Найти вкладку «Восстановление» или «Возврат», где будет размещена кнопка, позволяющая сделать это. Настройки будут сохранены в специальном файле на жестком диске в том месте, где Вы укажите. Теперь, при его запуске, Вы сможете осуществить соответствующую настройку роутера без особых усилий.

Настройка Wi-Fi

Для того, что бы осуществить настройку Wi-Fi, следует:

1. зайти в настройки, способом, который был предложен ранее;

найти вкладку с соответствующим названием – «Wi-Fi» и открыть ее; зайти в подпункт «Общие настройки» и установить галочку в пункте «Включить беспроводное соединение»; далее, открыть «Основные настройки» и в графе SSID прописать имя создаваемой Вами беспроводной сети; переходим на вкладку «Настройки безопасности». Следует выставить «Сетевую аутентификацию», вместе с этим WPA- шифрование и в графе «Ключ шифрования PSK» вписываем пароль, который будет требоваться при подключении к данной сети. Его лучше записать.

Настройка Wi-Fi

Сконфигурировать беспроводную сеть можно в разделе Wi-Fi – Основные настройки. Задайте параметры: SSID (название сети), местоположение, канал, режим работы и максимальное количество клиентов. Если необходимо «спрятать» сеть, поставьте галочку рядом с пунктом «Скрыть точку доступа».

Для защиты вашей беспроводной локальной сети от посторонних пользователей перейдите по пути Wi-Fi – Настройки безопасности. В списке «Сетевая аутентификация» (по умолчанию находится в положении «Open») выберите технологию защиты. Один из предпочтительных вариантов – WPA-PSK/WPA2-PSK mixed с ключом доступа.

Другим способом обезопасить вашу Wi-Fi сеть от нежелательных гостей является задание списка доверенных MAC-адресов. Делаете это в разделе Wi-Fi – MAC-фильтр. Сначала устанавливаем режим ограничения на странице «Режим фильтра».

Потом в окне «MAC-адреса» добавляем адреса тех устройств, которым разрешается подключаться к вашей беспроводной сети.

Обновление прошивки роутера DIR

Настройки роутера D-Link Dir-320 для «Ростелекома»

На самом деле, после покупки сетевого устройства его рекомендуется сразу обновить до последней версии ПО. Перед началом самого процесса нужно узнать ревизию программного обеспечения. Для устройств DIR их существует три: «A», «C», «D». Перевернуть беспроводной маршрутизатор и посмотреть на наклейке надпись, например, H/W Ver. A1. Обозначение «А»  говорит о ревизии «А».

Через веб-интерфейс

Перейти в каталог нужной ревизии для маршрутизатора и скачать длинный файл с расширением .bin.

В открывшемся окошке нажать кнопочку «Обзор», указать путь до файла с прошивкой. Нажать «Обновить» и подождать.

Если будут появляться сообщения, что страница недоступна, а консоль пропадает, не нужно паниковать, это нормальное поведение маршрутизатора DIR при обновлении программного обеспечения.

Через мобильное приложение

Для смартфона скачать универсальное приложение, позволяющее управлять роутером DIR и прочими моделями удаленно. ПО называется D-Link Click’n’Connect, скачать его рекомендуется с Play Market на Android. После создания связи с роутером начнется первоначальная настройка, нужно выполнить действия, указанные в приложении.

На заключительном этапе настройки приложение автоматически будет искать обновления для роутера DIR. Если оно есть, процесс обновления пройдет автоматически.

Как правильно подключить роутер и предварительные настройки локальной сети

Прежде всего, обратите внимание на правильность подключения DIR-620: кабель Ростелеком должен быть подсоединен к порту Internet на задней его стороне. Если это не так, то переставьте, даже в том случае, если именно так его подключили ребята, которые приходили из компании

Кроме этого, один из портов LAN на роутере соедините входящим в комплект проводом с разъемом сетевой карты компьютера. Да, можно настроит роутер и без такого подключения, только по Wi-Fi, но это может вызвать некоторые проблемы. Так что лучше если настройка DIR-620 будет проделана по проводу. Сразу после этого его можно будет убрать.

Следующий пункт, который быстрее проделать, чем потом искать проблему — заглянуть в настройки подключения по локальной сети на компьютере, для этого:

• Нажмите на клавиатуре клавиши Windows + R и введите в появившееся диалоговое окно ncpa.cpl, а затем нажмите Ок или Enter.
• В открывшемся списке подключений, выберите подключение по локальной сети, через которое подключен роутер, кликните по нему правой кнопкой мыши и нажмите «Свойства».
• Откроются свойства соединения. Там вы увидите компоненты, используемые подключением. Следует выбрать «Протокол Интернета версии 4 TCP/IPv4» и снова нажать на «Свойства».
• Убедитесь, что в свойствах данного компонента установлено автоматическое получение IP и DNS адресов. Если это вдруг не так, то измените. (см. картинку ниже).

Последний момент: если у вас на компьютере запущено соединение Ростелеком или Высокоскоростное подключение, то отключите его. И больше не подключайте ни во время настройки ни после нее. Дело в том, что DIR-620 будет сам устанавливать это подключение, а уже потом «раздавать» его по проводам и без проводов на другие устройства. Если же Ростелеком будет подключен на компьютере, то роутер не сможет установить это подключение и на всех устройствах, кроме одного, вы получите «без доступа к Интернету».

Вот и все, подготовительный этап завершен. Переходим к следующему.

Как зайти в настройки D-Link DIR-620

Запустите любой ваш любимый Интернет браузер и введите в адресную строку адрес 192.168.0.1 и нажмите Enter (именно в адресную строку, а не в поле поиска Яндекс или в другие аналогичные вещи). На запрос логина и пароля введите логин и пароль, используемый D-Link DIR-620 по умолчанию: admin и там и там. Сразу после ввода пароля вам будет предложено изменить стандартный пароль на какой-либо свой, сделайте это. Только учитывайте, что этот пароль служит именно для входа в настройки роутера, это не пароль на беспроводную Wi-Fi сеть.

Следующее что вы увидите — главная страница настроек роутера, которая на последних версиях прошивки может иметь два варианта оформления, которые представлены на картинке внизу.

Здесь будет рассмотрена настройка роутера DIR-620 для Ростелеком с новой прошивкой, но и со старой все делается абсолютно так же, отличие одно: вместо «Расширенные настройки» вначале нужно нажать «Настроить вручную». Остальные действия ничем не отличаются.

Как настроить роутер на раздачу Wi-Fi

Когда связь с интернетом установлена, потребуется также настройка точки доступа, чтобы маршрутизатор D-Link DIR-620 раздавал Wi-Fi на подключаемые устройства.

С помощью средства Click’n’Connect можно быстро настроить интернет. Пользователю будут доступны основные опции, но есть и возможность более детальной настройки с внесением необходимых параметров вручную.

Для настройки D-Link DIR-620 на раздачу Wi-Fi выполняем следующие действия:

• в разделе «Wi-Fi» на странице расширенных настроек выбираем «Основные настройки»;
• отмечаем опцию «Включить беспроводное соединение», если она неактивна;
• указываем подходящее имя сети SSID (его будет видно устройствам в списке доступных подключений), жмём «Изменить»;
• прописываем такие сведения, как страна, канал (значение «auto»), беспроводной режим (802.11 B/G/Nmixed);
• применяем изменения, возвращаемся на предыдущий экран;
• устанавливаем пароль для доступа к беспроводной сети в настройках безопасности Wi-Fi, для чего выбираем тип сетевой аутентификации (лучше WPA2-PSK) из выпадающего списка и вводим надёжный ключ (не менее 8 символов). Настройка с применением шифрования позволит защитить сеть от нежелательных подключений;
• применяем изменения нажатием соответствующей кнопки и можно проверять работу.

Теперь, подключаясь к Wi-Fi посредством компьютера, смартфона ил другого девайса, выбираем в списке доступных подключений имя созданной сети и вводим данные авторизации.

Для проверки соединения можно перейти в подраздел «Сетевая информация», где будет надпись, сообщающая о наличии подключения, и IP-адрес.

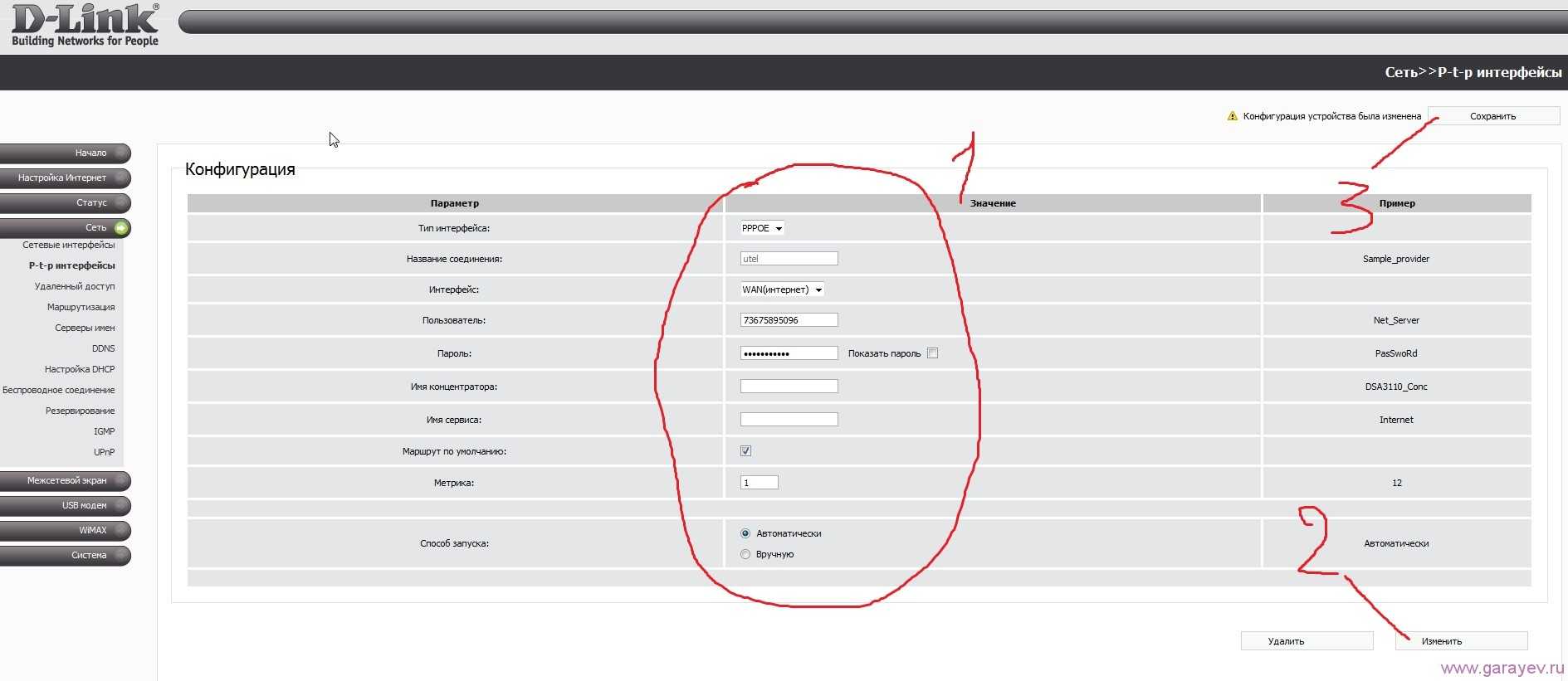

Настройка подключения к интернету (WAN)

Последовательность настройки роутера D-Link DIR-620 приведем для версии с прошивкой 2.5.11. Если ваш интерфейс будет немного отличаться, то страшного в этом ничего нет, так как принципы конфигурирования остаются одни и те же.

Итак, сразу же приступим к главному – установке параметров интернет-подключения. Заходим в раздел Сеть – WAN. Справа нажимаем кнопку «Добавить» и задаем настройки соединения. Все необходимые для подключения параметры вам должен предоставить оператор связи. Если данных у вас нет, то попробуйте узнать их через личный кабинет или же позвоните в техподдержку провайдера.

Мы рассмотрим задание конфигурации на примере подключения типа PPPoE (Ростелеком, Мегафон, Дом.ру, Эво). Выбираем его в первом выпадающем списке. Далее вводим название соединения, а чуть ниже имя пользователя и пароль. Если поставщик интернет-услуг использует привязку к MAC-адресу, то его необходимо указать в поле «MAC» раздела Ethernet. Нажав кнопку «Клонировать», можно автоматически записать в настройки MAC-адрес компьютера, с которого осуществляется подключение к роутеру. Расположенный рядом параметр MTU определяет максимальный размер передаваемого пакета. Установите его равным 1500, как на скриншоте ниже.

В самом низу страницы настроек имеется группа параметров «Разное». Если не знаете, для чего они используются, поставьте флажки только рядом с пунктами «NAT» и «Сетевой экран».

На этом настройка соединения PPPoE завершена. Сохраняем конфигурацию нажатием на соответствующую кнопку. Убеждаемся, что появилось новое WAN-подключение со статусом «Соединено». Индикатор зеленого цвета укажет на то, что настройка сети Интернет в интерфейсе роутера D-Link DIR-620 произведена правильно.

По аналогии с PPPoE осуществляется конфигурирование и остальных типов соединений, отличается лишь список вводимых параметров. Ниже приводим возможные схемы подключений WAN:

• Статический IP – необходимо заполнить поля IP-адрес, Сетевая маска, IP-адрес шлюза, Первичный DNS-сервер и Вторичный DNS-сервер;
• Динамический IP – в некоторых случаях требует задания DNS-серверов или идентификатора;
• PPTP и L2TP – требуют ввода имени пользователя, пароля и адреса VPN-сервера.

Подключение маршрутизатора

Итак, приступаем к установке и настройке роутера. Делать это будет в пошаговом режиме:

1. Первым делом соединим ваш компьютер и роутер кабелем Ethernet, входящим в комплект поставки. Один конец провода воткнем в разъем сетевой карты ПК, другой – в один из четырех портов LAN на задней панели (порты выделены синим цветом).
2. Далее подключим к разъему с маркировкой «INTERNET» кабель от интернет-провайдера или ADSL-модем. Также роутер предусматривает возможность подключения к сети через USB-модемы форматов WiMAX, 3G GSM или CDMA. Если вы планируете использовать такой способ соединения с интернетом, вставьте модем в USB-порт на передней панели роутера.
3. Теперь самое время подключить маршрутизатор к сети питания, для чего втыкаем штекер адаптера в специальное гнездо 5В/2.5А на задней панели, а вилку – в розетку.

Настройка Wi-Fi

Сконфигурировать беспроводную сеть можно в разделе Wi-Fi – Основные настройки. Задайте параметры: SSID (название сети), местоположение, канал, режим работы и максимальное количество клиентов. Если необходимо «спрятать» сеть, поставьте галочку рядом с пунктом «Скрыть точку доступа».

Для защиты вашей беспроводной локальной сети от посторонних пользователей перейдите по пути Wi-Fi – Настройки безопасности. В списке «Сетевая аутентификация» (по умолчанию находится в положении «Open») выберите технологию защиты. Один из предпочтительных вариантов – WPA-PSK/WPA2-PSK mixed с ключом доступа.

Другим способом обезопасить вашу Wi-Fi сеть от нежелательных гостей является задание списка доверенных MAC-адресов. Делаете это в разделе Wi-Fi – MAC-фильтр. Сначала устанавливаем режим ограничения на странице «Режим фильтра».

Потом в окне «MAC-адреса» добавляем адреса тех устройств, которым разрешается подключаться к вашей беспроводной сети.

Настройка подключения к интернету (WAN)

Последовательность настройки роутера D-Link DIR-620 приведем для версии с прошивкой 2.5.11. Если ваш интерфейс будет немного отличаться, то страшного в этом ничего нет, так как принципы конфигурирования остаются одни и те же.

Итак, сразу же приступим к главному – установке параметров интернет-подключения. Заходим в раздел Сеть – WAN. Справа нажимаем кнопку «Добавить» и задаем настройки соединения. Все необходимые для подключения параметры вам должен предоставить оператор связи. Если данных у вас нет, то попробуйте узнать их через личный кабинет или же позвоните в техподдержку провайдера.

Мы рассмотрим задание конфигурации на примере подключения типа PPPoE (Ростелеком, Мегафон, Дом.ру, Эво). Выбираем его в первом выпадающем списке. Далее вводим название соединения, а чуть ниже имя пользователя и пароль. Если поставщик интернет-услуг использует привязку к MAC-адресу, то его необходимо указать в поле «MAC» раздела Ethernet. Нажав кнопку «Клонировать», можно автоматически записать в настройки MAC-адрес компьютера, с которого осуществляется подключение к роутеру. Расположенный рядом параметр MTU определяет максимальный размер передаваемого пакета. Установите его равным 1500, как на скриншоте ниже.

В самом низу страницы настроек имеется группа параметров «Разное». Если не знаете, для чего они используются, поставьте флажки только рядом с пунктами «NAT» и «Сетевой экран».

На этом настройка соединения PPPoE завершена. Сохраняем конфигурацию нажатием на соответствующую кнопку. Убеждаемся, что появилось новое WAN-подключение со статусом «Соединено». Индикатор зеленого цвета укажет на то, что настройка сети Интернет в интерфейсе роутера D-Link DIR-620 произведена правильно.

По аналогии с PPPoE осуществляется конфигурирование и остальных типов соединений, отличается лишь список вводимых параметров. Ниже приводим возможные схемы подключений WAN:

• Статический IP – необходимо заполнить поля IP-адрес, Сетевая маска, IP-адрес шлюза, Первичный DNS-сервер и Вторичный DNS-сервер;
• Динамический IP – в некоторых случаях требует задания DNS-серверов или идентификатора;
• PPTP и L2TP – требуют ввода имени пользователя, пароля и адреса VPN-сервера.

Настройка IPTV

1. Для правильной работы, следует установить динамичные IP- и Маски адреса;

после этого, следует скачать клиент необходимой программы, который можно без труда найти в интернете; запускаем скаченный файл и следуем инструкции установщика, который произведет все необходимые действия за Вас;

При этом, некоторые поставщики услуг усложняют этот процесс, но подробнее следует узнавать лишь на сайте провайдера.

Воспользовавшись данными базовыми инструкциями, Вы сможете без особого труда настроить только приобретенный роутер и приступить к путешествию по сети интернет уже сегодня! Удачи!

Краткий обзор роутера d link dir 620

Технические характеристики dir 620 представлены на следующих иллюстрациях:

Дизайн маршрутизатора выполнен в чёрном цвете, однако – в зависимости от версии – может различаться цвет индикаторной панели: в версиях «А» и «S» она выполнена в тёмных тонах, в версии «D» в более светлых.

Но не стоит путать «DIR-620/A» с «DIR – 620А»

Индикаторная панель включает 9 элементов:

• «Power» – зелёный цвет индикатора указывает на то, что роутер подключен к электросети;
• «WPS» – отображает состояние подключения к беспроводной сети по технологии «WPS» (мигание индикатора означает активное подключение);
• «Internet» – при мигании индикатора осуществляется передача трафика, при постоянном «горении» – соединение установлено;
• «WLAN» – активность беспроводной сети (информирует по аналогии с индикатором «Internet»);
• «LAN 1/2/3/4» – состояние подключения сетевых устройств;
• «USB» – указывает на физическое подключение «usb устройств» к порту.

На боковой панели расположены кнопка «WPS» (для активации/отключения WPS соединения) и «USB» порт, предназначенный для подключения модемов, накопителей, сетевых принтеров и т.п.

На задней панели находятся крепежи, порты и разъёмы подключения:

• вверху два «ушка» для настенного крепления;
• «LAN 4/3/2/1» – порты для подключения сторонних сетевых устройств;
• «Internet» – порт для подключения к выделенной линии, а также для подключения кабельного или DSL модема;
• «RESET» – кнопка для сброса на заводские настройки;
• «12VDC IN» – служит для подключения блока питания;
• «ON/OFF» – для включения/отключения (перезагрузки) маршрутизатора.

При установке роутера d link dir 620 (как и любого другого маршрутизатора) все сетевые устройства, кабель провайдера, usb модемы и т.п. следует подключать к выключенному маршрутизатору.

Кроме того – по рекомендациям разработчиков – usb модемы следует подключать через удлинитель.

Настройка подключения Ростелеком на D-Link DIR-620

На открывшейся странице кликните по имеющемуся в списке соединению «Динамический IP», а внизу следующей страницы нажмите «Удалить». Вы вернетесь к списку соединений. Нажмите «Добавить».

Правильные настройки PPPoE подключения Ростелеком на DIR-620

Введите все данные для Интернет подключения Ростелеком, а именно:

• Тип соединения — PPPoE
• Имя (сразу под Порт) — менять не обязательно, можно написать Rostelecom
• Имя пользователя, пароль и подтверждение пароля — ввести те данные, которые Вам предоставил Ростелеком.

Вот и все, нажмите «Сохранить».

После этого, вы снова перейдете на страницу со списком соединений. На ней вверху вы увидите уведомление. Нажмите по нему и выберите «Сохранить настройки». Теперь, если не было допущено никаких неточностей, обновив страницу в браузере, вы сможете увидеть, что статус подключения изменился на «Соединено». Можно перейти к настройкам безопасности беспроводной сети.

Как поставить пароль на Wi-Fi

Вернитесь к главной странице настрое роутера D-Link DIR-620, для этого можно, например, просто ввести адрес 192.168.0.1 в адресную строку заново. Нажмите «Мастер настройки беспроводной сети», после чего просто укажите необходимые параметры. Ниже — то, что следует поменять и рекомендации по параметрам:

• SSID — имя вашей беспроводной точки доступа Wi-Fi, оно видно всем. Введите что-то, что будет отличать ее от других в доме. Не используйте русских символов.
• Тип шифрования — WPA2/PSK
• Ключ шифрования PSK — это и есть пароль на Wi-Fi. При указанном выше типе шифрования, он должен состоять не менее чем из восьми символов. Будьте внимательны при вводе.

После этого сохраните настройки — на этом мы закончили. Если вы используете телевидение Ростелеком, то настройку IPTV вы можете также осуществить с помощью мастера на главной странице: достаточно будет просто выбрать порт LAN, к которому будет подключена ТВ приставка.

Теперь вы можете подключаться к Wi-Fi с любых устройств, которые это поддерживают и пользоваться интернетом без проводов.

Возможные проблемы при настройке Wi-Fi роутера

• https://bezwifi.ru/d-link/nastrojka-routera-dir-620
• https://viarum.ru/nastroyka-routera-d-link-dir-620/
• https://nastroika.pro/d-link-dir-620-rostelecom/
