Как сделать антенну для модема своими руками

Прием и отправка информации в линиях беспроводной связи

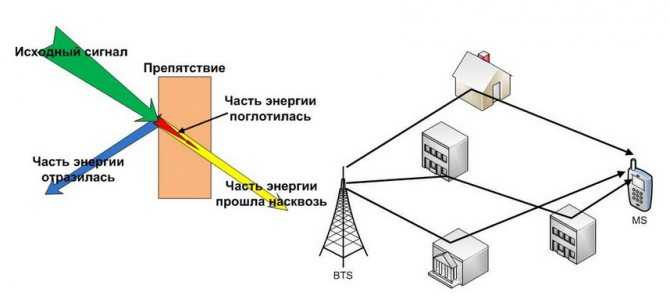

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Проблемы передачи и приема сигнала мобильного интернета

Для ее решения используются следующие технологии:

Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

C – пропускная способность канала;
M – количество независимых потоков данных;
B – ширина канала;
S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Как работают антенны на передаче и приеме сигнала

Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

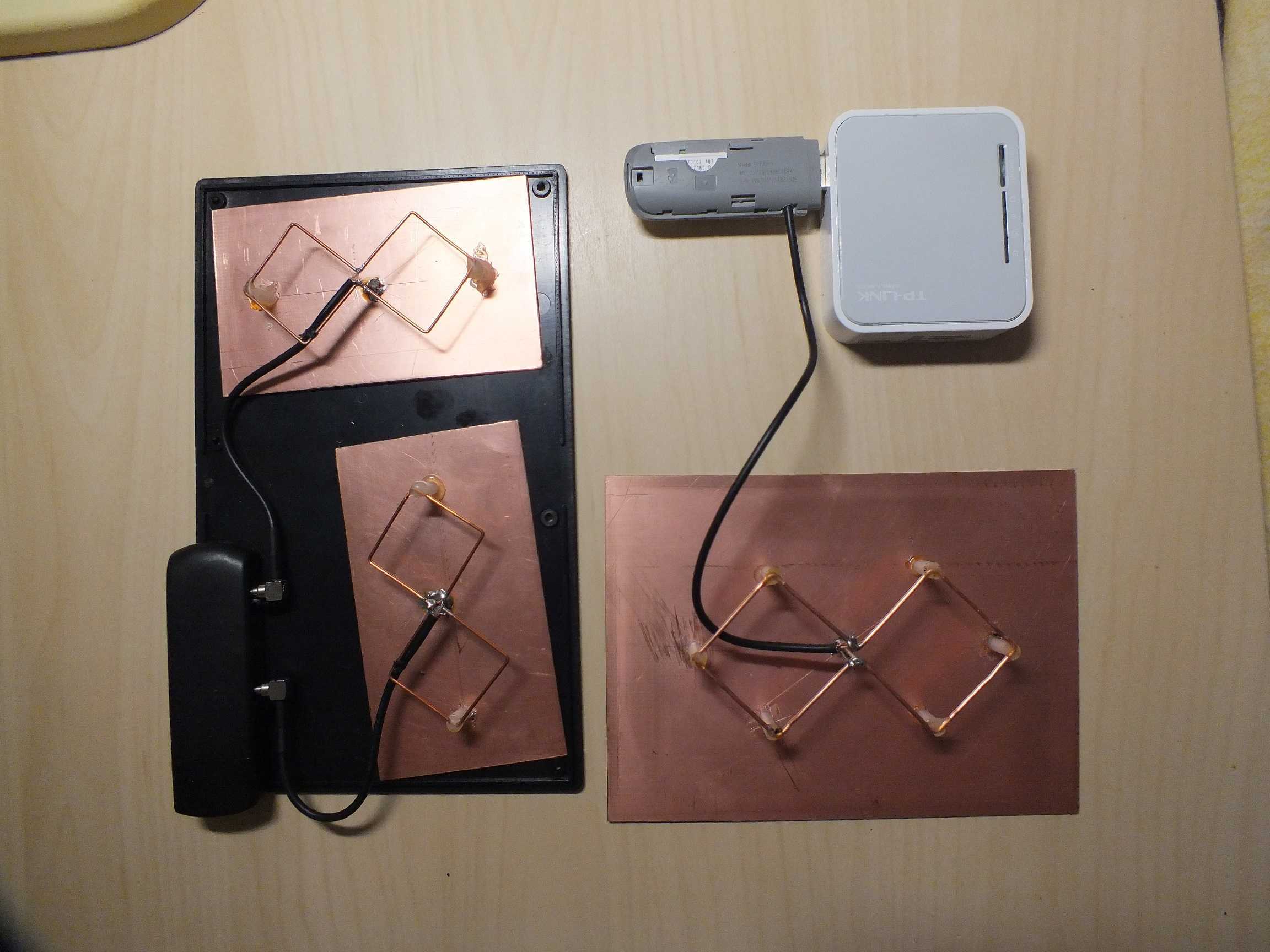

Устройство и размеры антенны Харченко

Вибратор антенны

Вибратор представляет собой согнутую в виде двух ромбов медную проволоку для усиления частоты. Волновое сопротивление антенны принимают 50 Ом.

Параметры фигуры зависят от длины волны. Список частот 4G LTE, на которых работают операторы сотовой сети, представлен в таблице:

Оператор	Частота (выгрузка/загрузка), МГц	Дуплекс	Полоса
Йота	2500-2530 / 2620-2650	FDD	Band 7
Мегафон	2530-2540 / 2650-2660	FDD	Band 7
Мегафон	2575-2595	TDD	Band 38
МТС	2540-2550 / 2660-2670	FDD	Band 7
МТС	2595-2615	TDD	Band 38
Билайн	2550-2560 / 2670-2680	FDD	Band 7
Теле 2	2560-2570 / 2680-2690	FDD	Band 7

Данные таблицы свидетельствуют, что оптимальной будет частота 2600 МГц, соответствующая волне длиной 115 мм. Параметры представленной на схеме рамки получаются следующие:

L1 (сторона внешняя) — 2,89 см;
L2 (сторона внутренняя) — 2,76 см;
L3 (длина двух рамок) — 8,1 см;
L4 (ширина каждой рамки) — 4,05 см;
L5 (участок подключения антенны) — 0,17 см.

Суммарная протяженность проволоки составляет 23,79 см.

Кабель антенны

Входное сопротивление близко к 50 Ом. При монтаже антенны Харченко для 4G-модема рекомендуется использовать коаксиальный кабель 50 Ом, но некоторые ставят и 75 Ом. Для снижения потери мощности предпочтительнее применить провод с меньшим сопротивлением. Телевизионный кабель имеет большую толщину, и сопротивление 75 Ом может вызвать рассогласованность со входами модема.

Конструкция рефлектора

Рефлектором служит любая ровная металлическая пластинка или наклеенная на поверхность из плотного картона фольга. Из нее вырезают квадрат с минимальным размером сторон 11,5 см. В центре и рядом сверлятся отверстия диаметром около 6 мм. По центру к рефлектору приклеивается вырезанный из пластиковой крышки или трубки диэлектрик с таким же отверстием посередине.

Улучшение приёма 3g

Современный мобильный интернет использует стандарт 3g с частотой сигнала 2100 мГц и длиной волны 143 мм. Следовательно, размеры будут следующие:

L1 (внешняя сторона квадрата) – 37.1 мм;
L2 (внутренняя сторона квадрата) – 35.5 мм;
L3 (длина рамки) – 104 мм;
L4 (ширина рамки) – 52 мм;
L5 (зазор для подключения) – 2.2 мм;
D (высота стоек) – 17 мм;
B (ширина экрана) – 148 мм;
H (длина экрана) – 148 мм;
диаметр проволоки – 2.5 мм;
количество проволоки – 305.4 мм.

Конструктивно антенна 3g не отличается от конструкции для WiFi.

Подключение к модему 3g

Эффективнее всего подключить кабель внутри роутера, но для этого нужно быть специалистом в области ремонта аппаратуры мобильной связи. Для всех остальных можно предложить другой способ.

Соединение беспроводным способом

Для этого отрезается два куска медной или латунной фольги, шириной 45 и 27 мм и длиной достаточной, чтобы обернуть модем и спаять края. С широким отрезком так и поступаем, припаиваем к нему центральную жилу кабеля и одеваем на модем. Вместо широкого куска фольги можно зачистить 15-20 см провода и плотно обмотать модем. Узкий кусок сгибается полукругом и припаивается к оплетке кабеля. Опытным путем подбирается взаимное положение для лучшего приема.

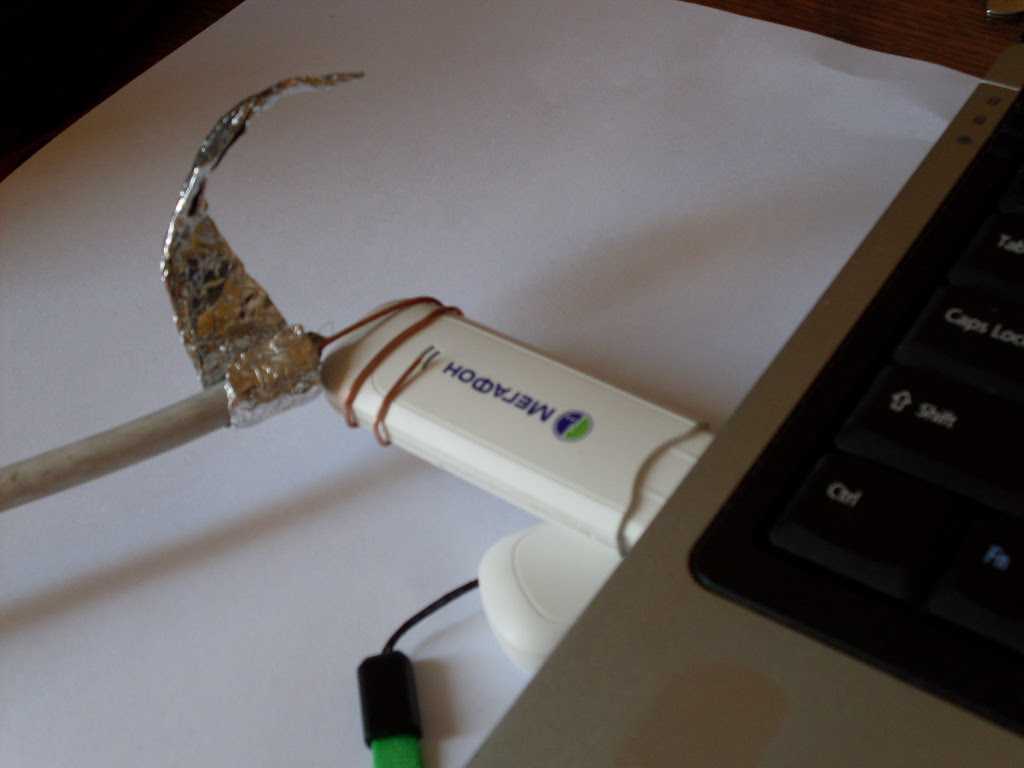

Подключение к модему с помощью фольги

Подключение путем намотки провода

Подключение к смартфону или планшету

Необходимо зачистить кусок кабеля и центральной жилой обмотать 10-15 витков вокруг телефона. Можно также взять кусочек латунной или медной фольги, припаять к нему центральную жилу кабеля и вставить между задней крышкой и чехлом.

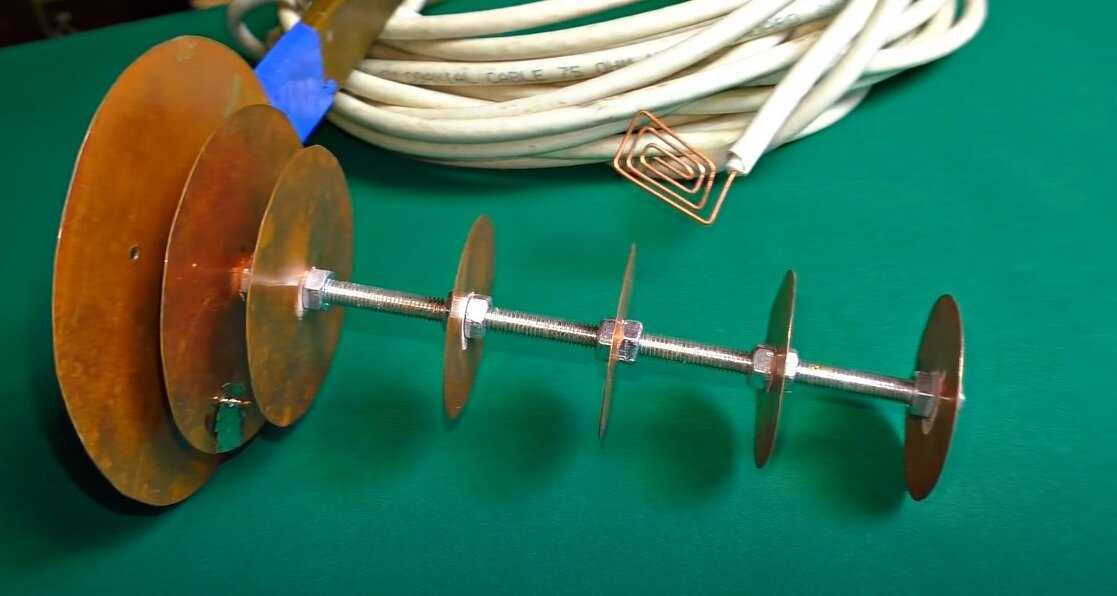

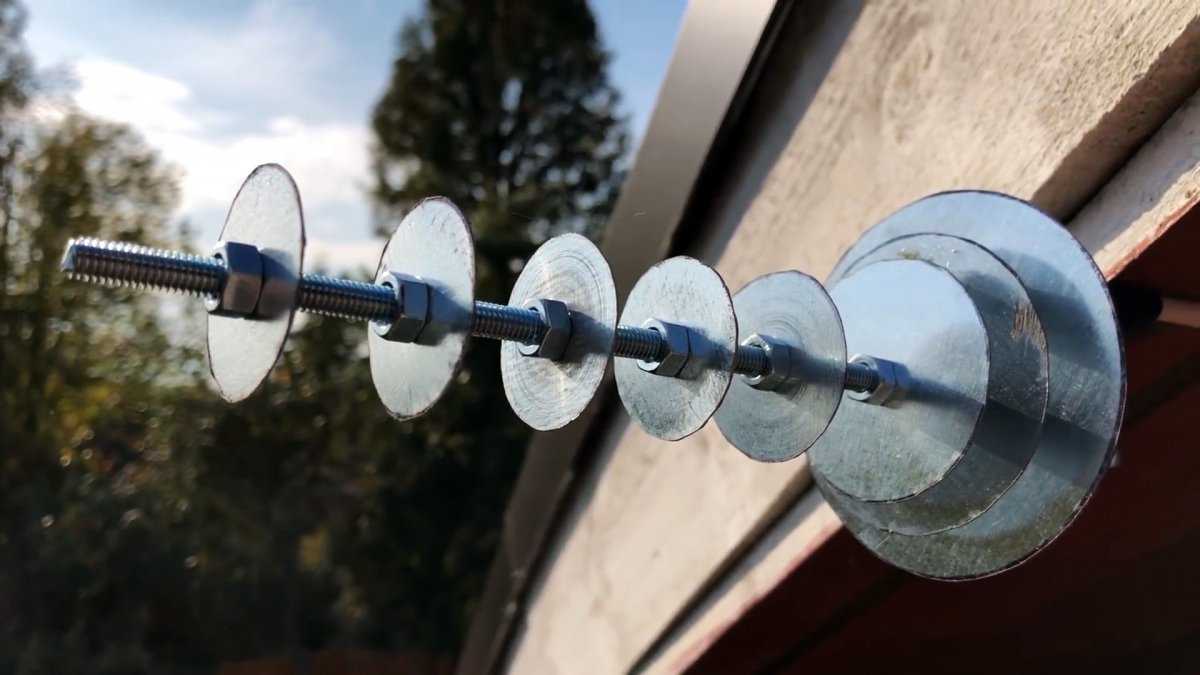

Процесс сборки антенны

Сборку пушки можно рассмотреть на примере антенны 3G, работающей на частоте 2100 МГц. Для начала нужно взять лист металла и с помощью канцелярских ножниц вырезать из него 6 дисков диаметром 100, 75, 55, 40, 39 и 35 мм.

Важно! Размеры следует соблюдать до миллиметра, поэтому лучше сверлом сделать отверстие, а уже потом с помощью циркуля выстраивать плоскость для выреза дисков

На дисках должны быть проделаны отверстия для пайки жилы кабеля, которые сверлят на расстоянии 10 мм от края. Приложив два круга (100 и 75 мм) друг к другу, необходимо разметить их, чтобы потом ввести коаксиальный кабель с оплеткой. Телевизионные F разъемы запрессовать на диске, после чего зафиксировать шпильку и подсоединять следующие элементы, выдерживая дистанцию между ними — 33 мм.
Затем коаксиальные провода крепятся к большому диску таким образом, чтобы центральная медная жила каждого кабеля проходила через сквозное отверстие на соседнем сегменте. После того, как провода были закреплены, проволоку необходимо припаять. На хвостик шпильки, который немного выступает, нужно прикрепить планку из металла, пластика или дерева, чтобы она выполняла роль держателя.
На коаксиальный кабель, а точнее, на его свободные концы, следует надежно закрепить разъемы вместе с переходниками, куда и будут подключаться модемы 4G, 3G или Wi-fi. После того, как были выполнены все вышеперечисленные действия, антенна креосан 3G будет готова к установке.

Модель вертикальной поляризации с оплеткой

Делается данного типа антенна для 3G-модема своими руками с заготовки мачты. Для этого листы металла чаще всего используются из алюминиевого сплава. Дополнительно для нормальной работы устройства потребуется качественный диффузор. В среднем его частотность обязана находиться в районе 300 Гц. Однако в данном случае многое зависит от проводимости резисторов

Устанавливать их важно на задней панели. С этой целью в заданном месте приделывается дополнительная пластина

Перед этим поверхность тщательно зачищается при помощи наждачной бумаги. Только после этого можно приступать непосредственно к оплетке. Для этого проволока понадобится небольшого диаметра. Чтобы облегчить работу, можно воспользоваться плоскогубцами. Следующим шагом является крепление преобразователя. Подбирают его, как правлю, на два контакта. Однако на рынке имеется множество более сложных модификаций, которые стоят довольно дорого. В данном случае целесообразнее устанавливать простую модель с целью экономии денежных средств.

Характеристики наружных усилителей для модема

Все антенные устройства используются для приема и передачи сигнала. В случае с мобильной связью они принимают его, усиливая от базовой станции и передавая его на модем через USB-подключение. Такие устройства устанавливаются на улице.

Существуют еще комнатные антенны, которые необходимо использовать в помещении. Их нужно устанавливать на окне или застекленном балконе. Качество их работы оставляет желать лучшего, в связи с чем нет смысла их рассматривать более подробно.

Обратите внимание! В любом случае перед выбором желательно изучить информацию о каждом представленном на рынке типе. Кроме того, необходимо смотреть, могут ли антенны поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом. Кроме того, необходимо смотреть, могут ли антенны поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом

Кроме того, необходимо смотреть, могут ли антенны поддерживать метод пространственного кодирования сигнала (MIMO), что будет большим преимуществом.

Направленные устройства усиления сигнала делятся на три различных вида:

Способные улучшать сигнал только с одной стороны. Суть этого вида можно понять исходя из названия. Такая антенна может выполнять свои функции только в одном направлении. Для этого ее нужно установить непосредственно в сторону расположения базовой станции оператора. В свою очередь это также требует определенной точности указания расположения. Кроме этого, в случае технических проблем на станции передача данных пропадет до того момента, пока неполадки не исправят.
Секторные. Так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство. Такие антенны могут принимать сигналы сразу с нескольких станций одного сектора и в случае возможных неполадок автоматически переключаться. Мощность усиления приема интернет-сигнала от станции вполне сопоставима с узконаправленными аналогами, однако за секторные антенны придется выложить кругленькую сумму, поскольку они самые дорогие.
Всенаправленные, способные ловить сигнал одновременно с нескольких сторон. В таком случае усилитель имеет возможность автоматически выбирать наиболее стабильный и мощный от одной из нескольких в округе базовых станций. Такое устройство самостоятельно настраивается и переключается на другую станцию при потере или ухудшении приема сигнала. Но есть недостатки — низкая мощность представленных антенн, в связи с чем они могут функционировать только при небольшом удалении от вышки оператора.

По приему сигнала все антенны характеризуются двумя основными качествами:

Коэффициент усиления. От него зависит качество получаемого сигнала.
Чувствительность. Имеет влияние на качество получаемого сигнала.

Обратите внимание! Все эти характеристики GSM-антенны измеряются в dBi. Чувствительность всегда обозначается со знаком минус, то есть ее значение отрицательное. Коэффициент усиления всегда положительный

Чем он выше, тем выше качество сигнала, передаваемого на модем через кабель

Коэффициент усиления всегда положительный. Чем он выше, тем выше качество сигнала, передаваемого на модем через кабель.

МИМО

Это устройства панельного типа для приема и усиления качества сигнала, которые работают с несколькими входами потоковых данных, соответственно, и несколькими выходами таковых. МИМО антенна для 4G своими руками собирается немного сложнее, чем обычная. Однако при наличии схем и чертежей все получится.

Как сделать подавитель сигнала вайфай в домашних условиях

При выборе такой антенны нужно учесть, что не все операторы могут полноценно работать с этой технологией. Примечательно, что скорость передачи информации при технологии МИМО равна 100 Мбит/сек. Это превышает показатели обычных антенн в 2 раза.

Обратите внимание! Такой прибор состоит из одного корпуса, внутри которого находятся две закрепленные антенны. Прием и передача сигнала происходят обеими частями одновременно и проходит по разным каналам

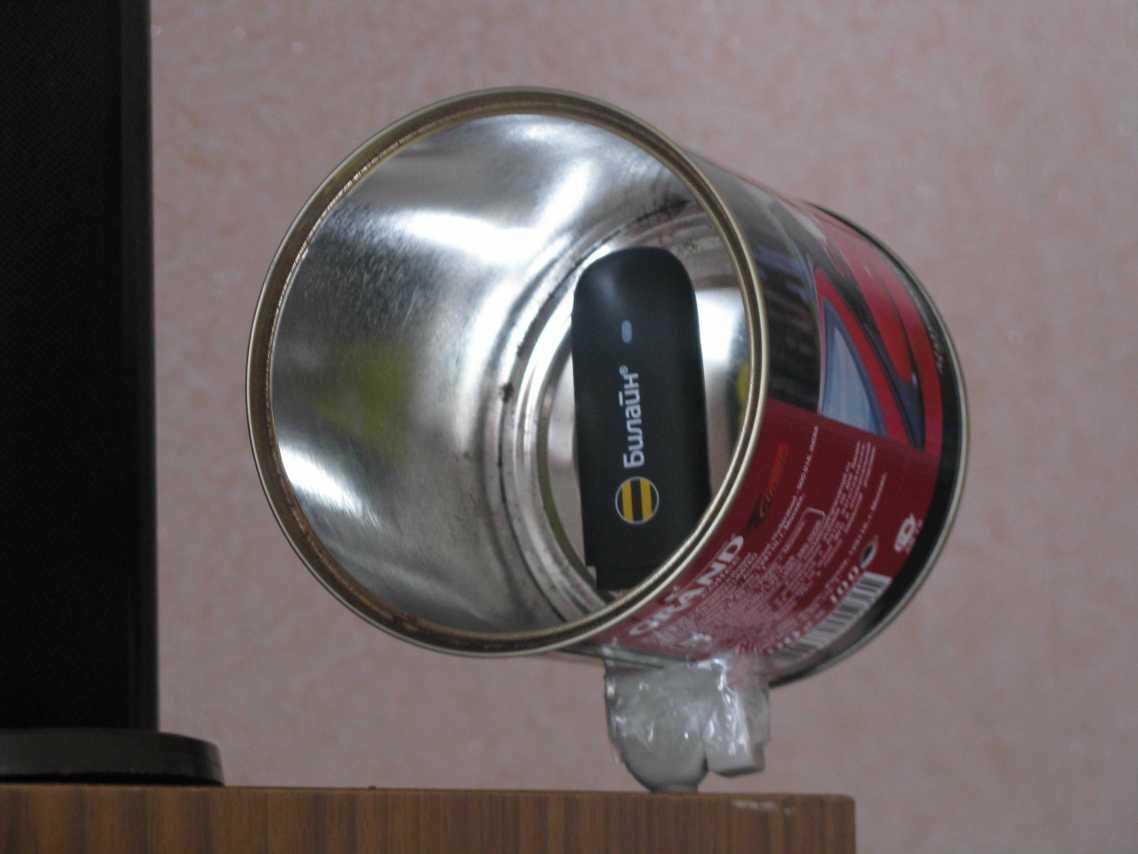

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.
Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
После этого останется только сделать шнур для подсоединения антенны к модему.
Баночную антенну можно сделать с кабелем

Самодельная антенна: теория

Для создания антенны очень значим диапазон частоты оператора сети, поэтому узнайте его. Как это сделать? Войдите в настройки сети смартфона и найдите 4g-позицию. Вас не подойдут 3g – позиции, и уж тем более 2g, которых в списке будет довольно много.

Читайте еще: Как подключить телефон или планшет к интернету через другой телефон?

Когда вы приступите к сборке устройства, не забывайте, что 4g сеть работает на своей частоте, отличной от других позиций. Обычная частота, с которой работает 4g -2600 мегагерц, у других позиций она, как правило, ниже. Хотя бывает и так, что частоты 3g и 4g совпадают, но редко. Но если информацию из «Настроек» об операторе получить не удалось, то предпочтительнее собирать 4g антенну под стандартные параметры – 2600 мегагерц, а 3g – 2100 МГц.

Чтобы антенна хорошо улавливала сигнал, важно соблюсти все необходимые размеры каждый миллиметр при этом имеет значение

Антенна Харченко для 4G модема

Антенна Харченко имеет свою многолетнюю историю. Прибор был разработан ученым, в честь которого устройство получило свое название. Среди других моделей данная антенна является наиболее простой и самой универсальной. Чтобы собственноручно собрать конструкцию, Вам понадобятся:

Проволока в виде спирали
Коаксиальный провод
Стержневая рейка из дерева
Инструменты

Перед тем, как выполнять сборку, рекомендуем четко и точно произвести расчет конструкции.

Как собирается антенна Харченко:

Первый этап – определение поляризации и волновой частоты. Прибор должен быть линейным.
В форме зигзага делается биквадратная антенна из меди. Все компоненты должны размещаться по углам, одним из них соприкасаться. Если поляризация горизонтальная, восьмерка будет стоять стоймя. Для вертикального типа конструкцию ставят на бок.
Сторону квадрата нужно просчитать по соответствующей формуле: длина волны делится на 4.
Сборка всего прибора. Должна получиться овальная форма.

В конструировании самодельных антенн в принципе ничего сложного нет. Самое главное – правильно подобрать материалы для изготовления и грамотно выполнить расчеты.

Применение панельных антенн для работы в сетях 4G

На сегодня рынок предлагает множество антенн, конструктивное исполнение которых значительно варьируется от таких параметров, как диаграмма направленности и рабочий частотный диапазон. Касательно первого: угол раскрытия основного лепестка варьируется в пределах от 30 до 90 градусов, для сотовых антенн – обычно от 60 до 75 градусов. Также вклад в направленность вносит угол наклона, который может быть как регулируемый как механическим путем (вертикальная плоскость), так и стационарным, установленный заводом-изготовителем (горизонтальная плоскость).

Второй параметр как раз определяет частотную селективность антенны (о чем упоминалось ранее) и для сетей 4G диапазон может быть самым разным (от 800 МГц и выше), некоторые сотовые вышки работают сразу на нескольких значениях, например, для LTE это могут быть линии 700 МГц, 800 МГц, 2600 МГц. Если необходимо включение 3G, дополнительно используется полоса 2100 МГц. Естественно, что это требует разделения как в плоскостях поляризации, так и пространственное, а также разных направленностей. Это неизбежно приведет к огромному видовому разнообразию устройств, что и можно наблюдать на рынке.

Конструкция 4G облучателя

На офсетную антенну облучатель UMO MIMO 2×2 рассчитан на эксплуатацию с 3G/4G и Wi-Fi (2,4 МГц) роутерами или модемами конструкции MIMO 2×2 диапазона 1.92-2.68ГГц. У облучателя два входа, идентичны ортогональным поляризациям выделяемого сигнала. Особая схема излучателя дает высокую развязку между входами в частоте широкой полосы.

При использовании параболических зеркал крупного диаметра получится показатель больше, чем у других конструкций антенны. Облучатель нужно использовать в комплекте с короткофокусными зеркалами (F/D=0.5-0.6). Элементы, плотно закрываются от осадков и опасных реакций в пластиковый корпус. Для подсоединения к модему нужно два адаптера и 2 сборки кабельные, антенные адаптеры для модема, USB-удлинитель, WIFI-роутер.

Обратите внимание! Облучатель для 4g антенны рассчитан на эксплуатацию объединено с офсетной тарелкой. Показатели усилителя увеличиваются до 27 дБи. Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км

Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км

Показатели усилителя увеличиваются до 27 дБи. Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км.

img class=»aligncenter size-medium wp-image-10981″ src=»https://vpautinu.com/wp-content/uploads/2019/05/Ris.-3-Obluchatel-3G4G-MIMO-2×2-dlya-parabolicheskogo-reflektora-F1920-2680-MGts-300×124.jpg» alt=»Многофункциональный облучатель 3G/4G MIMO 2×2 для параболического рефлектора F=1920-2680 МГц.» width=»300″ height=»124″ /

Описание устройства

Большинство пользователей мобильного Интернета проживает в сельской местности и за пределами крупных городов, используя данный вид связи как основной. Однако до сих пор в России есть места, которые находятся на относительном удалении от вышек и станций операторов, поэтому качество связи недостаточно хорошее для нормального пользования Глобальной сетью. В таких случаях на помощь приходят самодельные антенны для усиления 4G сигнала.

Обратите внимание! Первые такие изделия, как готовые, так и самодельные, использовались для улавливания телевизионных каналов. Впоследствии их заменили спутниковые тарелки и кабельное телевидение

С распространением мобильной связи и Интернета пользователи стали активно устанавливать антенны на дачах, в частных домах.

На сегодняшний день наиболее популярным и распространенным стандартом связи является 3G. Для его улавливания и усиления часто недостаточно простого модема. Даже несмотря на старания операторов связи и постоянную установку новых базовых станций, в некоторых местах проблемы с сигналом остаются. Сделанная антенна для модема 3G/4G своими руками, чертежи которой есть в общем доступе, помогают исправить ситуацию.

Важно! Если в местности проживания вообще нет сигнала от мобильного оператора, то устанавливать антенны и усилители бесполезно. Существует два вида таких устройств:

Существует два вида таких устройств:

внутренние;
внешние.

Кроме этого, внешние делятся на однонаправленные и всенаправленные. Также существуют многочастотные антенны, имеющие возможность одновременно работать в нескольких частотах и диапазонах.

Варианты самодельных приемников

Прежде чем сделать средство для улучшения сигнала, надо ознакомиться с видами самодельных анкет.

С медной обмоткой

Медная проволока — часто используется при создании самодельных приемников

Это бюджетный вариант, который сделать из подручных средств самостоятельно проще всего. Устройство должно оснащаться длинным рефлектором, так как именно от него зависит качество приема сигнала.

Еще одна важная деталь, о которой не стоит забывать — медная проволока. Наматывается она поверх мачты. Рекомендуется использовать проволоку диаметром 2-3 миллиметра.

Из проволоки

В этом варианте тоже используется медная проволока. Она сгибается под углом 45 градусов, чтобы в итоге получилась ромбовидная конструкция. Затем ее прикрепляют к деревянному или металлическому каркасу и подключают к усилителю. Подобная конструкция способна улавливать сигнал на расстоянии 20-30 км от вышки.

Модификация без фидера

Большинство покупных антенн для интернета и телевидения оснащаются специальным фидером. Однако использовать его не обязательно. Устройства, которые не оснащены им, работают на частоте 300 Гц.

Модификации без фидера надо обязательно делать с медной или алюминиевой обмоткой. Она размещается на мачте диаметром 23-25 мм.

Двойная центральная жила

Рефлекторы — помогают усилить сигнал

Такая модель чаще всего используется для установки на улице. Частота ее работы составляет около 400 Гц. От остальных модификаций она отличается наличием ромбового вибратора. Также конструкция содержит несколько металлических решеток длиной 30-40 см.

Важно! Чтобы сигнал был более качественным и стабильным, в модели с двойной жилой обязательно устанавливают рефлекторы.

С вертикальной поляризацией и с оплеткой

Если правильно настроить такую панельную антенну, она сможет выдать 300 Гц. Как и в прошлом варианте, здесь используются специальные вибраторы и решетки из металла, которые способствуют улучшению приема сигнала. На мачту устанавливается алюминиевая обмотка.

Также имеются боковые стойки, которые располагаются под наклоном в 45 градусов.

Вертикальная поляризация без оплетки

Такая модификация подходит для модемов, которые работают на частоте не больше 200 Гц. Конструкция состоят из боковых металлических стоек и алюминиевой пластины. К модему ее принято подсоединять специальным двухпроводным кабелем.

Антенна Харченко

Это универсальное устройство, которое способно работать в диапазоне частот от 450 до 900 МГц. Конструкция изготавливается из медной проволоки диаметром 4 мм. Ее надо согнуть таким образом, чтобы в итоге получилась восьмерка. Она прикрепляется к алюминиевой пластине. К модему устройство подсоединяется кабелем, который выдерживает сопротивление в 50 Ом.

Логопериодическая

Модификация Харченко — самая популярная самодельная антенна

Такое устройство считается высокочастотным приемником. Она принимает сигнал лишь в одном направлении, но при этом улавливает широкий диапазон частот.

Конструкция состоит из нескольких металлических трубок, которые расположены параллельно друг к другу. У основания размещаются самые длинные трубки. С краю находятся наиболее короткие.

Сборка антенны для 4G-модема своими руками

Предварительно необходимо определить, как будет подключаться антенна к WiFi-модему. На рынке представлено множество типов этого устройства. Рекомендуется выбирать аппарат с разъемами для подключения антенны, которые присутствуют в большинстве моделей. Наиболее популярны разъемы типа TS9 или CRC9. Они отличаются диаметром, больший из которых у TS9.

На конец коаксильного кабеля устанавливается разъем серии SMA. Средний контакт припаивается, внешняя оплетка должна быть зафиксирована металлической трубкой. Затем модем, пигтейл и провод соединяются. Некоторые припаивают антенну непосредственно к разъему, но этот способ ненадежен.

Встречаются модемы, в которых снаружи нет разъемов. В этом случае ножом аккуратно поддевается и снимается верхняя крышка. Самое главное — не повредить расположенную под ней внутреннюю антенну. Далее, закрепив ЮСБ-разъем одной рукой, другой снимают корпус модема.

Другой способ соединения антенны с безразъемным модемом заключается в создании беспроводного канала за счет усиления электромагнитной волны. На выходные концы кабеля припаивают электроды, которые представляют собой две пластинки из медной фольги длиной 7,5 см и шириной 4,5 и 2,7 см. Широкая пластина изгибается по форме модема и припаивается к центральной жиле провода, а пластину меньшего размера делают в форме радара и соединяют с оплеткой. Контакт пластин не допускается. Электроды требуется направить на встроенные антенны модема.
