Изготовление излучателя
Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента —30–31 мм.
К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).
От края проволоки отмеряем расстояние 29 мм до загиба.
Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.
Следующие загибы вовнутрь делаем на расстоянии 29 мм.
Проверяем самый важный параметр у готового биквадрата —31 мм по средней линии.

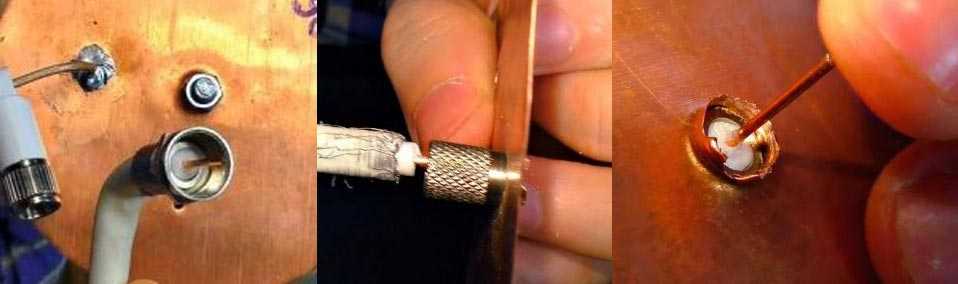

Пропаиваем места для будущего крепления выводов коаксиального кабеля.
Как сделать направленную Wi-Fi пушку от Креосан
Это устройство представляет собой направленную антенну с большой мощностью, благодаря которой можно принимать и передавать сигнал на большие расстояния.
Как делается wifi пушка и что для этого нужно
Wi-Fi пушка от Креосан
Чтобы собрать вай пушку, нужно подготовить необходимые для этого материалы – в первую очередь это металлический лист. Для этого подойдет любой металл, в нашем случае это медная фольга толщиной 0,3 мм, которая легко режется ножницами. Для крепления деталей антенны используем шпильку. Из листа фольга вырезаем 7 дисков, и посередине проделываем отверстие. При чем сначала делаем разметку, потом пробиваем отверстие, и после этого с помощью циркуля и ножниц ровно и аккуратно вырезаем окружность. Если делать все наоборот, сверло может уйти в сторону, но нам нужно сделать все ровно.
Вырезая окружность, следуем размерам, которые указаны на схеме, и вырезаем диски. Нужно делать все точно, с отклонениями хотя бы на миллиметр работа антенны будет значительно хуже.
Все нужные электронные детали можно купить в этом китайском магазине .
Эффективность работы пушки почти не зависит от толщины металла и диаметра шпильки, поэтому эти компоненты можно подбирать с любыми параметрами.

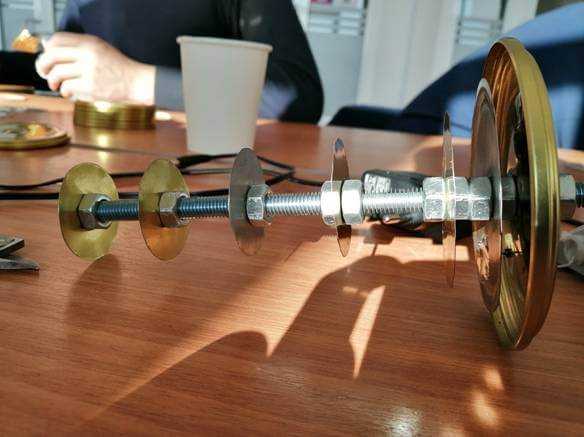

После вырезания всех деталей накручиваем их на шпильку, при этом соблюдаем между ними требуемые зазоры. Облучатель собрать предельно легко – он как конструктор. Вторая пластина бластера устанавливается на расстоянии 30 мм. Чтобы соблюсти дистанцию, подкручиваем гайки.
В последних двух дисках делаем отверстия под провод.

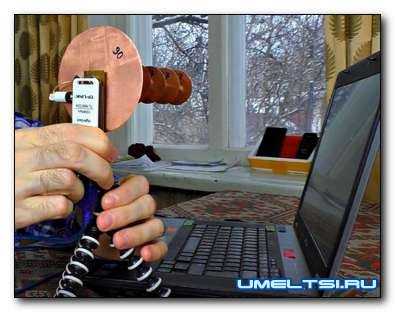

Подключение вай фай пушки к смартфону
Наше устройство готово, осталось подключить его к электронной аппаратуре – сначала к USB модему, потом к смартфону, и в конце к роутеру, дабы раздавать сигнал посредством вай фай пушки.
Для подсоединения к вай фай свистку аккуратно разбираем антенну, чтобы не повредить провод. Места пайки нужно залудить, затем – припаять провод.
Наружная оплетка – к крайнему диску, с самым большим диаметром, центральная жила – к соседнему диску. Пушка крепится на кронштейн, чтобы можно было удобно прицеливаться на роутер, раздающий сигнал. Вид у этой штуковины впечатляющий!
Какое рабочее расстояние самодельной вай фай пушки
Сейчас увидим, что покажет наш бластер. 11 сетей является неплохим результатом для той местности, где мы тестируем устройство. Особенно с учетом того, что с заводской антенной тот самый USB адаптер ловит лишь один WiFi. Однако если мы повернем антенну, появятся и другие сети, что говорит о узкой направленности нашей антенны.
Проверка мощности сигнала с крыши
Для уверенного приема сигнала с расстояния больше, чем один километр, следует установить вай фай пушку на крышу. Для этого использовался кабель для антенны от спутниковой тарелки. Была отломана лишняя деталь разъема антенны, рассверлен крайний диск нашей пушки и в то место плотно закручен антенный разъем. Оплетка закручена, диск вставлен на место, центральная жила подпаяна.
На втором конце телевизионного кабеля – pigtail, то есть переходник, который нужно подсоединить к нашему адаптеру. Из-за выдаваемого узкого луча пушку следует направлять точно в цель.
Wi-Fi пушка своими руками: чертёж и инструкция
И так, для начала давайте определимся для чего это «Оружие» не массового поражения нужно. И так немного теории. Если мы используем в домашних условиях обычную встроенную антенну, то коэффициент усиления там не большой, но при этом радиус покрытия куда выше, то есть сигнал покрывает почти всю небольшую квартиру.
Если вы собрались делать Вай-Фай пушку, то вы должны понимать, что данное приспособление больше предназначено для связи двух сетей на несколько километров. То есть сам пучок бьет далеко, но имеет узкий радиус – об этом нужно помнить. Чаще всего такие антенны делают для создания моста между двумя сетями, который находятся на многокилометровом расстоянии. Например, в одном месте есть интернет и нужно его передать в дом, находящийся в глухом лесу на 10 – 15 километров.

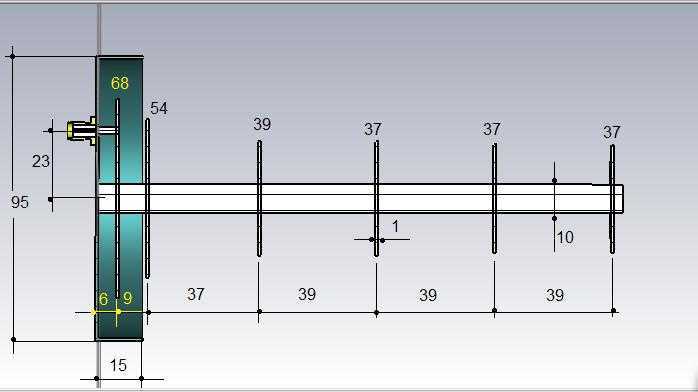

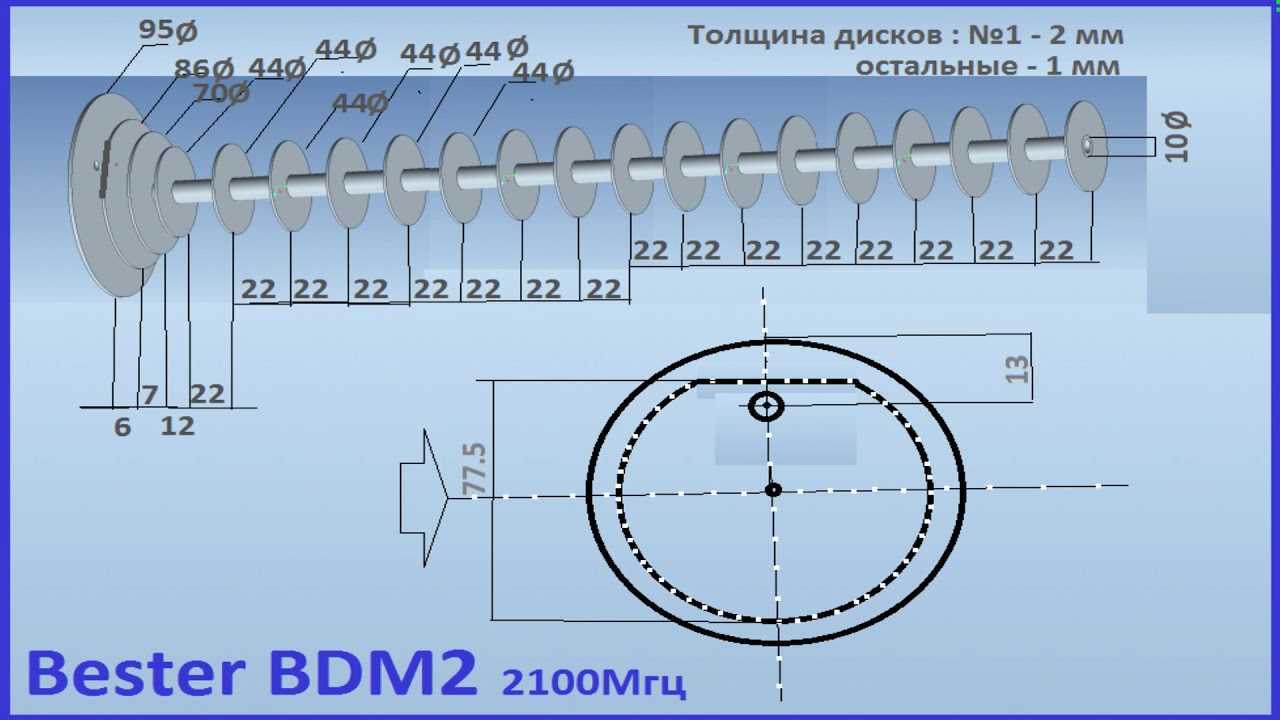

Схема и размеры вайфай бластера
Самое главное, делать всё в точности по чертежу. Даже небольшое отклонение, будет ухудшать сигнал. Ниже вы можете посмотреть на чертёж. Я выбрал частоту диапазона 2.4 ГГц, а не 5 ГГц. Так как большая частота гасится куда быстрее, особенно это актуально для загородных домов вблизи леса. Конечно, можно установить её повыше, но лучше использовать популярный стандарт.
Подготовка материалов
И так, я пошёл в магазин и купил медный лист, так как он достаточно легко режется. И центральная жила у нас будет из шпильки, на которой будут намотаны гайки под данный диаметр. И так в первую очередь давайте возьмём и вырежем круги по диаметру. Используйте циркуль, и перед вырезанием обязательно – два раза проверьте размеры.
В центре аккуратно просверливаем дырки под диаметр нашей сердцевины. Лучше использовать сверло по металлу. Также на двух самых больших нужно также просверлить ещё по две дырочки – таким образом, чтобы они были напротив друг друга в конструкции. Смотрите по схеме в месте «SMA». Если не уверены, где сверлить, то сделаем это позже.
Сборка

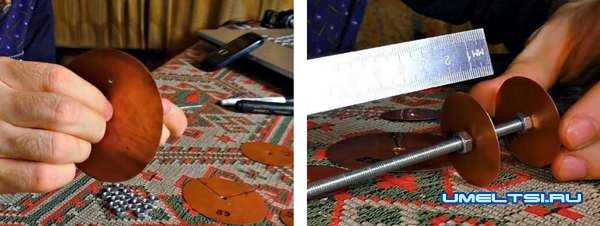

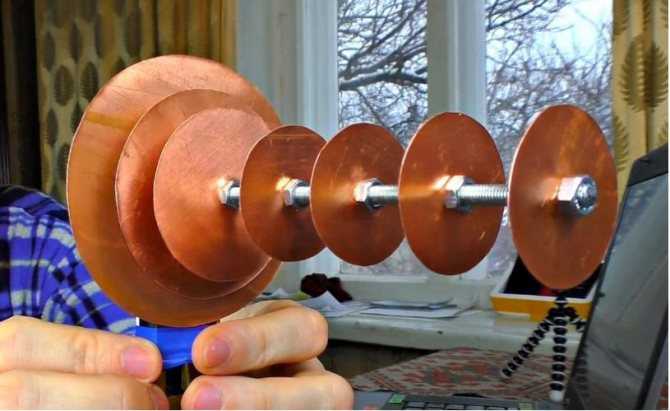

Начинаем сборку нашей конструкции. Все делается под линеечку и ровно. Лучше как говорится 7 раз отмерить и проверить.

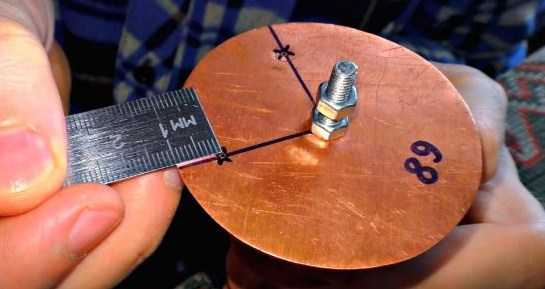

И так берём линейку и проверяем дырочки. Если вы их еще не просверлили, то нужно прочертить ровный угол до центра. А далее на 10 миллиметров от края сделать небольшое отверстие на предпоследнем круге (68). А потом делаем напротив следующего, самого большого круга (90) – такие же отверстия. Но так, чтобы они были ровно напротив, так как туда будет вставляться и припаиваться провод.
Домашняя антенна
В качестве подключения мы будем использовать стандартную антенну для роутера. Снимаем верхний колпачок. И отрезаем верхнюю основную часть, так чтобы остался только отрезок провода.
Теперь нам надо подготовить проводок от антенны. Смотрите, на конце надо оставить только провод. Далее будет идти обмотка и экранированная часть, которая будет чуть ниже.

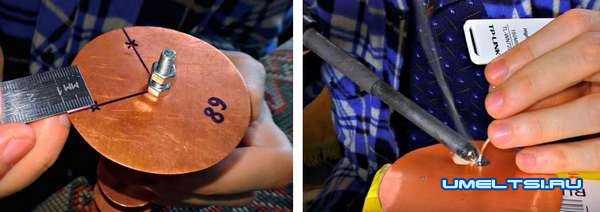

Просовываем провод в одну из пар отверстий. Теперь к большому кругу надо припаять именно экран провода. После пойдет обычная обмотка и провод, который надо будет просунуть и припаять к второму кругу.
Надо закрепить наше орудие. Для этого можно взять любую металлическую плоскую балку. Просверливаем в нем нужную дырочку и прикручиваем с помощью гайки. К нашей антенне можно прикрутить любой передатчик.
Внешняя антенна
Пуляться из окон, это конечно хорошо, но эта штуковина больше подходит для наружного уличного использования. Так что теперь нам понадобится коаксиальный кабель с разъёмом.
Основу, которая идёт вокруг провода мы должны припаять к большому кругу, а саму сердцевину к следующей окружности. Если сердцевина слишком мала, то просто вытащите провод и оголите нужную длину сердцевины. Все, она готова! После этого закрепляем мощную Wi-Fi антенну-пушку и устанавливаем как можно выше.
Можно использовать кронштейн для надёжности. Для соединения двух сетей на большом расстоянии стоит сделать такую же. Правда надо будет потом ловить сеть второй и ставить её в нужное положение. После запуска антенны появилось в 4 раза больше WiFi сетей. Если попробовать использовать её в городе, то будет ещё больше.
Что понадобится?
Финансовые расходы на антенну для Wi-Fi не должны составить более 35 долларов. Вам будут необходимы:
- USB-ресивер для сетей Wi-Fi форм-фактора «донгл». Найти такой можно в крупных магазинах электроники или на радиорынках.
- Любая кухонная посуда полусферической формы (из металла). Подойдёт дуршлаг или сито.
- Пассивный удлинитель USB типа A. Если позволяют финансы, то активный всё же лучше — он позволит разместить антенну выше. Мы сможете соединить 2–3 кабеля, когда нет удлинителя нужных размеров.
- Расходные материалы: термоклей, скотч, кусок садового шланга (обязательно). Фольга, верёвка (опционально).
Типы Wi-Fi антенн
В плане использования все антенны для Wi-Fi делятся на два класса:
- для наружного использования (outdoor),
- для внутреннего применения (indoor).

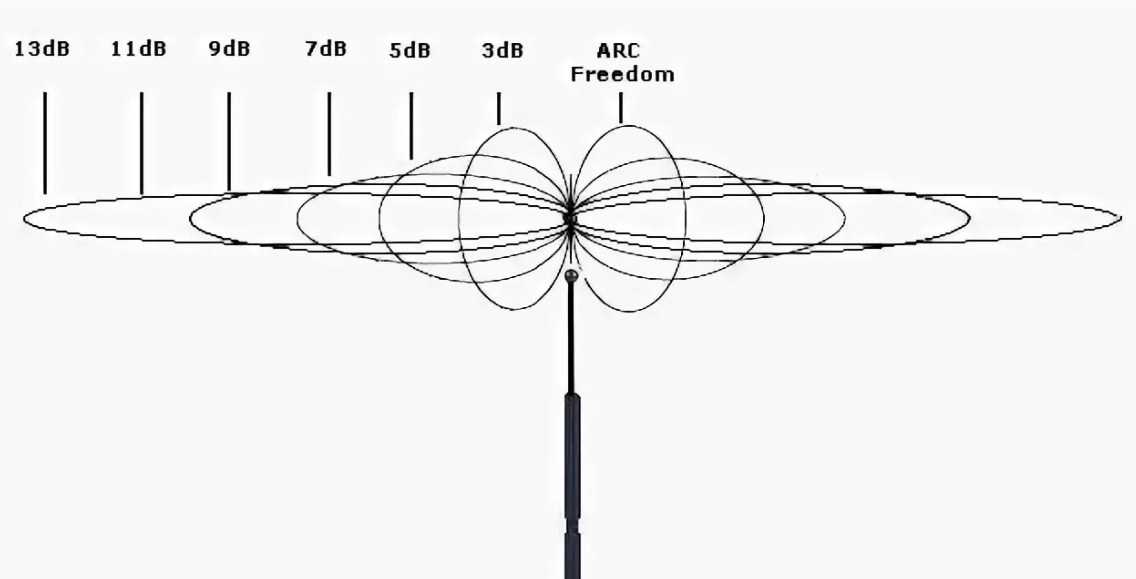

Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.
В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования
Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.
Типы Wi-Fi антенн
В плане использования все антенны для Wi-Fi делятся на два класса:
- для наружного использования (outdoor),
- для внутреннего применения (indoor).
Отличаются эти антенны, в первую очередь, своими размерами и коэффициентом усиления. Класс outdoor подразумевает большие размеры и возможность крепления к какой-либо опоре (поверхности). Высокого коэффициента усиления в таких антеннах добиваются конструктивными особенностями. Такие устройства используются обычно для беспроводной передачи данных между точками, которые находятся на значительном удалении друг от друга. Устанавливать их предпочтительнее в зоне прямой видимости.
В зависимости от типа антенны Wi-Fi характеризует больший или меньший коэффициент усиления — один из важнейших параметров любого приёмного и передающего оборудования
Антенны класса indoor предназначены для применения внутри помещений, они имеют меньшие габариты и не отличаются выдающимися усилением и мощностью. Крепятся внутренние антенны либо непосредственно к передающему/принимающему гаджету, к стене, либо ставятся на поверхность. Присоединение антенны к плате устройства осуществляется как напрямую, так и посредством кабеля.
Изготовление излучателя основного элемента wifi-антенны
По своей сути излучатель является внешним адаптером приемника или передатчика, находящегося внутри того или иного гаджета. Такой излучатель является сердцем всей системы передачи данных и от того как он качественно и точно собран, будет зависеть и качество соединения гаджета с интернетом. Существуют два стандарта передачи информации по вай-фай соединению. Это частоты 2,4 и 5 ГГц. Соответственно подбирая излучатели под эти частоты необходимо точно изготовить все геометрические размеры. Стоит помнить, что излучатели на частоте 2,4 ГГц способны передавать информацию на более далекие расстояния, так как скорость их затухания меньше. А вот более высокочастотные излучатели 5 ГГц диапазона, хотя имеют и меньшую дальность действия способны передавать больший объем информации. Поэтому выбирая частоту передачи необходимо оценить особенности собственного канала передачи данных. Теперь давайте рассмотрим наиболее распространенные формы излучателей применяемые в самодельных антеннах.
Двойной биквадрат наиболее распространенная форма излучателя
Устройство построенное по такой схеме может обеспечить сверхдальняя прием вай-фай сигнала на расстоянии прямой видимости . Коэффициент усиления такой антенны может превышать 12 Дб. Как изготовить такой излучатель? Чаще всего его изготавливают из медной одножильной проволоки. Если рассчитывать излучать на частоту 2,4 ГГц, то толщина такой жилы должна составлять 1,8 мм в диаметре. А это как раз толщина провода сечением 2,5 квадрата. Предварительно очистив провод от изоляции необходимо его качественно выровнять. Затем начинаем выгибать из нее восьмерку, которая состоит из двух прямоугольных квадратов. Причем внутреннее расстояние между гранями этих квадратов должно составлять 29мм а внешнее 30,5. Очень удобно изгибы делать с помощью утконосов. Далее две ближайшие точки на разных сторонах этой восьмерки залуживаем оловом, так как это места пайки будущего кабеля соединения антенны.
Алюминиевые банки самый дешевый излучатель для вай-фай антенны
Конечно, антенна построенная по такому принципу не является самой дальнобойной, но тем не менее от 4 до 6 Дб усиления она обеспечит. Изготовить ее достаточно просто. Необходимо подобрать качественный материал, желательно алюминий, так как жестяная банка со временем проржавеет и ее качества, как антенны, ухудшаться. Но перед тем как начать изготовление необходимо вычислить два размера. Это размер, где будет прорезаться банка и в нее вставляться излучатель, он составляет четверть длины волны от дна банки. И длину самой банки она должна составлять три четверти или пять четвертых длины волны. В этом случае сигнал на краю банки будет максимальным. Если в разрез банки вставить 3g модем, то это будет самый простой передатчик направленного действия. При этом даже нет необходимости заботится о подключении такой антенны к гаджету, так как модем уже имеет usb разъем
Единственное о чем важно побеспокоиться так это о том как качественно сделать разрез в банке, чтобы не повредить сам модем
Мощная антенна из листовой жести
Иногда такую антенну еще называют FA-20. Она достаточно громоздкая, но может обеспечить уверенный прием сигнала на расстоянии до нескольких километров. Эту самодельную антенну дальнего действия лучше всего изготовить из тонкого медного листа. Но так как это удовольствие достаточно дорогое вполне подойдет и листовая жесть. Необходимо вырезать квадраты размером по 54 мм, их в нашем случае понадобиться восемь штук. С помощью полосы шириной в 6 мм из этой же жести соединяем эти квадраты в единую схему. Спаивать лучше всего паяльником мощностью 100вт. Рефлектор изготавливаем из этой же жести в виде короба размером 450*180*20. Излучатель крепим к коробу на стойках с зазором 20мм. Остается только кабелем подключить готовую антенну к роутеру. Давайте рассмотрим как это сделать.
Что это за устройство

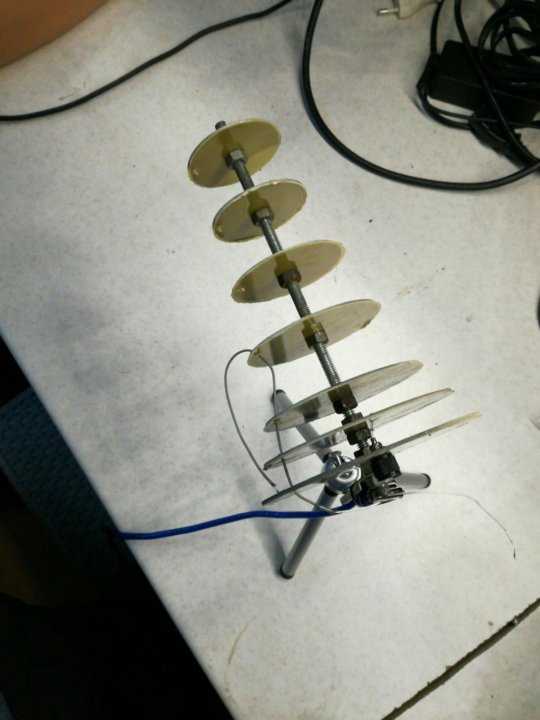

Внешний вид самодельной Wi-Fi антенны-пушки
Прежде чем приступить к изготовлению мощной вай-фай пушка, необходимо определиться, для чего она необходима. Если в домашних условиях используется обыкновенная встроенная антенна от маршрутизатора, то коэффициент усиления небольшой, но при этом значительно выше радиус покрытия. Именно поэтому при помощи обыкновенного роутера удается покрывать небольшую квартиру или дом.
Антенна-пушка для вай-фай имеет немного иное приспособление. Дело в том, что она в большей степени предназначена для связи нескольких беспроводных сетей на расстоянии более нескольких километров. Это говорит о том, что сигнал способен бить далеко, радиус у него большой.
Обратите внимание! Wi-Fi пушка в подавляющем большинстве случаев используется для формирования моста между двумя сетями, которые находятся на большом расстоянии друг от друга. Например, пользователю необходимо из своей квартиры передать сигнал в дом, который находится за городом в лесу
Дальность действия зависит от многих факторов, но некоторым умельцам удалось добиться действия на 10-15 км.
| Преимущества | Недостатки |
|
|
Лакокрасочные покрытия представляют собой надежный барьер между проводами и непосредственно самой пушкой с неблагоприятными погодными условиями, но с течением времени этот слой разрушается. С определенной периодичностью слой лака на конструкции требуется обновлять.
Вай-фай пушка, установленная на улице
Обратите внимание! В некоторых источниках антенна-пушка Wi-Fi имеет еще одно название антенна Креосан. Это та же самая конструкция
Советы и рекомендации
Как показывает практика, самодельные антенны оказываются более сильными, нежели покупные устройства, хотя и производительность покупных устройств зависит от их цены. Но уповать только на ретранслятор нельзя.
Чтобы получать стабильный и сильный сигнал вай-фай, нужно выбирать качественный, современный модем, правильно его устанавливать в помещении, чтобы прохождению сигнала ничего не мешало. Это же касается и самодельного репитера, устанавливать его нужно вне непосредственной близости бытовых приборов, которые могут создавать помехи.
Репитер для усиления сигнала вай-фай — очень полезная вещь, особенно если речь идет о многокомнатных квартирах и домах, где связь в дальних комнатах плохо достает или отсутствует вовсе. Можно приобрести девайс в магазине, но мощные устройства будут стоить немалых денег. Легко и дешево можно выполнить Wi-Fi усилитель своими руками, в домашних условиях, и по своим характеристикам он не будет уступать промышленным приборам.
Из каких материалов и как самому сделать вай-фай пушку
Обзор и настройка модема D-Link Dir-320
Нет никаких сложностей в сборке и покупке деталей. Создать подобную антенну можно из металлического листа. Лучше всего подойдет медь
Важно, чтобы толщина металла была около 0,3 мм. Это позволит легко ее порезать даже при помощи обычных ножниц
Все детали крепятся при помощи шпилек.
Важно! Перед сборкой лучше запастись ножницами по металлу
Из листа металла нужно нарезать семь дисков с отверстием ровно по центру. Диаметр отверстия должен составлять 4 мм. Их можно просверлить или пробить.
Обратите внимание! Сначала лучше сделать центральные отверстия, а только потом обозначать окружность и нарезать ее. Это позволит добиться их центрального расположения
После нужно обозначить окружность для дисков. Для этого потребуется циркуль
Важно соблюдать точность, иначе любое отклонение от заданного диаметра будет негативно сказываться на работе. Диаметры пластин указаны на чертеже, но они несколько отличаются, поэтому рекомендуется заранее его внимательно изучить
Толщина металла и размеры шпилек практически не оказывают никакого влияния на работу антенны, поэтому можно использовать любые.
После нарезания всех комплектующих предстоит каждый диск накрутить на шпильки с соблюдением указанных размеров в чертеже. После сборки первой пластины потребуется установить вторую на расстоянии 3 см от нее. Последние две пластины должны иметь отверстия для проводов.
После сборки основной конструкции предстоит разобраться с проводами. Последовательность действий:
- Сделать разъем из кабелей из старой антенны от роутера или адаптера.
- Снять их верхний кожух.
- Срезать изоляцию.
- Отпаять металлический колпак.
- Желательно пролудить диски.
- Пропустить через отверстие последнего круга кабель и припаять экранирующую обмотку к диску.
- После этого среднюю жилу пропустить в отверстие второго диска и припаять.
- Установить антенну.
Пассивное сканирование
Согласно документации
Airetos AEX-QCA9880-NX
, чипсет поддерживает 802.11ac, так что мы можем уйти из переполненных каналов 2,4 ГГц в райские 5 ГГц.
Посмотрим, какие частоты поддерживаются:
$ iw list … Frequencies: * 2412 MHz (20.0 dBm) * 2417 MHz (20.0 dBm) * 2422 MHz (20.0 dBm) * 2427 MHz (20.0 dBm) * 2432 MHz (20.0 dBm) * 2437 MHz (20.0 dBm) * 2442 MHz (20.0 dBm) * 2447 MHz (20.0 dBm) * 2452 MHz (20.0 dBm) * 2457 MHz (20.0 dBm) * 2462 MHz (20.0 dBm) * 2467 MHz (disabled) * 2472 MHz (disabled) * 2484 MHz (disabled) … Frequencies: * 5180 MHz (17.0 dBm) (no IR) * 5200 MHz (17.0 dBm) (no IR) * 5220 MHz (17.0 dBm) (no IR) * 5240 MHz (17.0 dBm) (no IR) * 5260 MHz (23.0 dBm) (no IR, radar detection) * 5280 MHz (23.0 dBm) (no IR, radar detection) * 5300 MHz (23.0 dBm) (no IR, radar detection) * 5320 MHz (23.0 dBm) (no IR, radar detection) * 5500 MHz (23.0 dBm) (no IR, radar detection) * 5520 MHz (23.0 dBm) (no IR, radar detection) * 5540 MHz (23.0 dBm) (no IR, radar detection) * 5560 MHz (23.0 dBm) (no IR, radar detection) * 5580 MHz (23.0 dBm) (no IR, radar detection) * 5600 MHz (23.0 dBm) (no IR, radar detection) * 5620 MHz (23.0 dBm) (no IR, radar detection) * 5640 MHz (23.0 dBm) (no IR, radar detection) * 5660 MHz (23.0 dBm) (no IR, radar detection) * 5680 MHz (23.0 dBm) (no IR, radar detection) * 5700 MHz (23.0 dBm) (no IR, radar detection) * 5720 MHz (23.0 dBm) (no IR, radar detection) * 5745 MHz (30.0 dBm) (no IR) * 5765 MHz (30.0 dBm) (no IR) * 5785 MHz (30.0 dBm) (no IR) * 5805 MHz (30.0 dBm) (no IR) * 5825 MHz (30.0 dBm) (no IR) …
В приведённом списке видим, что чипсет поддерживает каналы 1−14 (2,4 ГГц) и каналы 36−165 (5 ГГц), но вы заметили флаг
no IR
Флаг
no IR
обозначает
no-initiating-radiation
(то есть
пассивное сканирование
). Это значит, что данный режим запрещён в случае, когда устройство первым инициирует излучение (включая
маяки
). Другими словами,
нельзя запускать точку доступа на этих каналах
Настройка
Многие после сборки задаются вопросом, как правильно подключить 3G пушку — лучшую самодельную антенну. Чтобы достичь максимального качества в процессе приема интернет-сигнала, необходимо вынести самодельную конструкцию за пределы жилого помещения. Ее следует установить немного выше крыш тех зданий, которые находятся поблизости, чтобы свести к минимуму помехи и шумы, возникающие по причине подобных препятствий.
Далее 4G пушка направляется в сторону ближайшей вышки, транслирующей интернет-сигналы, а, чтобы узнать ее местоположение, квалифицированные специалисты рекомендуют использовать сервис Netmonitor.
В web-интерфейсе компьютера нужно найти раздел «Информация о модели», далее — строку «Уровень сигнала» и медленно перемещать внешнюю антенну, пока не будут достигнуты лучшие показатели.
Обратите внимание! Стоит заметить, что уровень сигнала обозначается знаком «минус», поэтому улучшение качества связи определяется по увеличению числовой отметки за этим знаком. С помощью такого эффективного метода можно настроить абсолютно любую самоделку или заводскую пушку
На основе отзывов пользователей можно заключить, что сделать 3G пушку своими руками очень просто. Для этого нужно лишь запастись необходимыми материалами, сделать правильные расчеты и следовать алгоритму выполнения работы. В конечном результате можно не только сэкономить приличную сумму денег, но и пользоваться интернетом в загородном доме или в том месте, где раньше поймать сигнал было очень сложно.
Усилитель
Для выбора максимально эффективного по всем показателям усилителя интернет-сигнала 3G, 4G для дачи или дома нужно знать основные отличия и типы существующих приборов.
Усилители, производимые или созданные вручную, по своим характеристикам делятся на два различных вида:
- Активные. Данные устройства работают за счет усиления сотового сигнала с помощью специального оборудования: репитера, усилителя, ретранслятора;
- Пассивные. Данный тип представляет собой усилитель сигнала сотовой связи, в котором отсутствует активное устройство. Он основывается на применении различного типа антенн и пассивного ретранслятора.
Простые и MIMO
Если просто расшифровать название технологии, то получится «наличие нескольких каналов входа и выходы данных». Следует внимательно подбирать такие усилители, в связи с тем, что не все операторы, предоставляющие передачу данных, поддерживают этот формат. Подобные приборы дают возможность получить намного большую скорость работы в Сети, которая достигает до 100 Мбит/с. Подобные усилители состоят из двух антенн, которые смонтированы в одном корпусе на небольшом расстоянии. Одновременно работают обе части, каждая из которых передает информацию по отдельному проводу.
Обратите внимание! Именно такой принцип работы обеспечил столь высокую скорость передачи данных
Уличные или внешние
Данная категория представляет собой более улучшенные и современные антенны для усиления сигнала. Принцип их работы заключается в установке антенны снаружи и подключения ее к внутреннему модему или другому принимающему данные устройству. В основном такая система подразумевает работу без усиливающего прибора или репитера.
Комнатные
Это простая антенна, которая повышает скорость и стабильность соединения, однако устанавливается внутри помещения. Данное устройство является так называемым рефлектором-отражателем и имеет выход сразу на модем через провод USB. Реальное улучшение качества сигнала можно получить только за счет установки комнатной антенны на подоконник у окна, иначе она будет ловить сигнал почти так же, как и любой телефон пользователя. Если разобрать пластмассовый корпус устройства, то можно увидеть тонкую фольгу. Эффективность такого прибора вызывает сомнения.
Обратите внимание! Использование комнатного усилителя равноценно простой установке модема на подоконник. Эффективность антенны немного выше только благодаря большему размеру приемника
Встроенные устройства
До сих пор все перечисленные усилители работали в виде комплекта отдельных устройств, которые в сборе образуют систему. В представленном случае получается отдельный интернет-центр, где в одном приборе заключены антенна, модем и усилитель. Кроме этого, в них входят роутеры, которые после приема и усиления сигнала раздают их на несколько девайсов пользователя.
Всенаправленные, направленные, секторные
Как можно понять из названий, это типы антенн и усилителей с возможностью направления в одну сторону или устройства, способные осуществлять прием сигнала одновременно с нескольких сторон.
Узкополосные и широкополосные
Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные принимают сигнал в нескольких, а также автоматически переключаются между диапазонами и обеспечивают более стабильную передачу данных.
Репитеры
Обратите внимание! Репитер является дополнением к антенне. Он может помочь там, где работы простой антенны не всегда хватает для улучшения сигнала. Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов
Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы
Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы.
