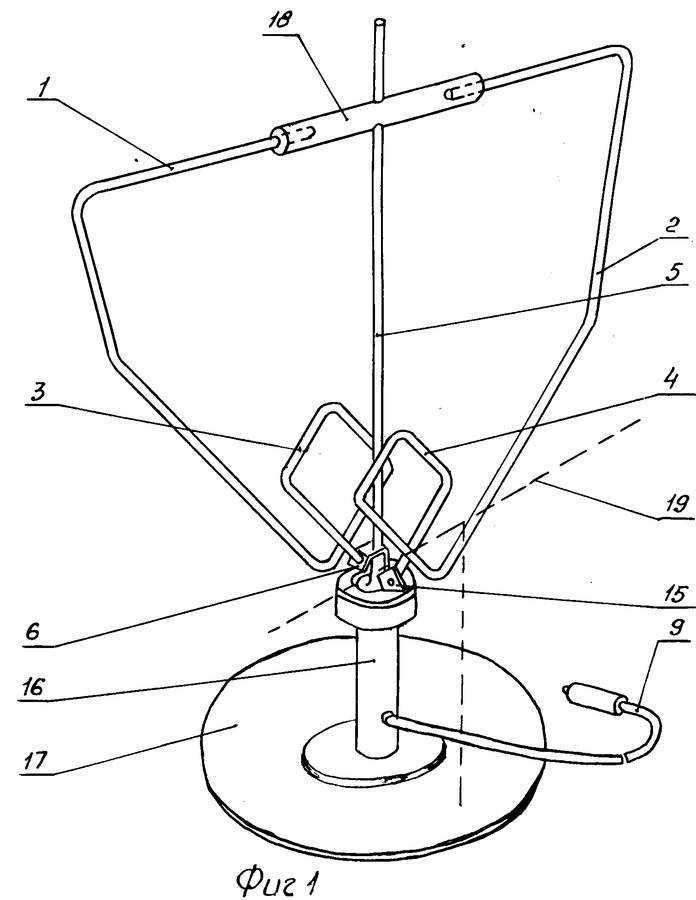

Антенна для цифрового тв своими руками: 6 вариантов изготовления

Назначение

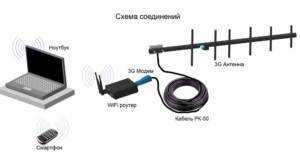

Наиболее оптимально приобретать модем 4G с разъемом для внешней антенны в том случае, когда нужно создать устойчивое подключение к интернету на значительном отдалении от базовой станции сотового оператора. То есть дистанция может составлять от 5 до 15 км. Если расстояние меньше, то интегрированная в модем внутренняя антенна способна обеспечить устойчивое подключение с приемлемой скоростью. А вот уже свыше 5 км уже использование внешней антенны действительно обосновано.

Поэтому такие системы рекомендуется использовать в пригородах больших населенных пунктов, в которых есть качественное покрытие 4G/LTE или же 3G/UMTS и нет возможности создания проводной коммутации к Глобальной паутине. При этом в первом из них нет такого сигнала и не планируется в обозримом будущем реализация таких сотовых сетей.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

узконаправленные;
секторные;
всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

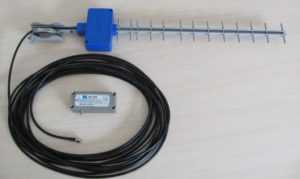

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

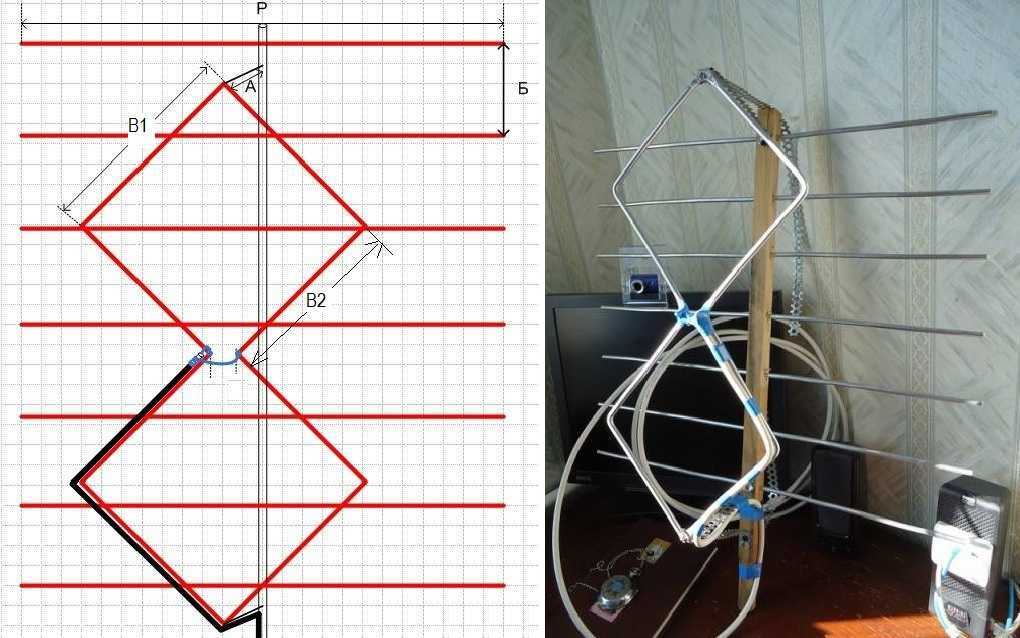

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

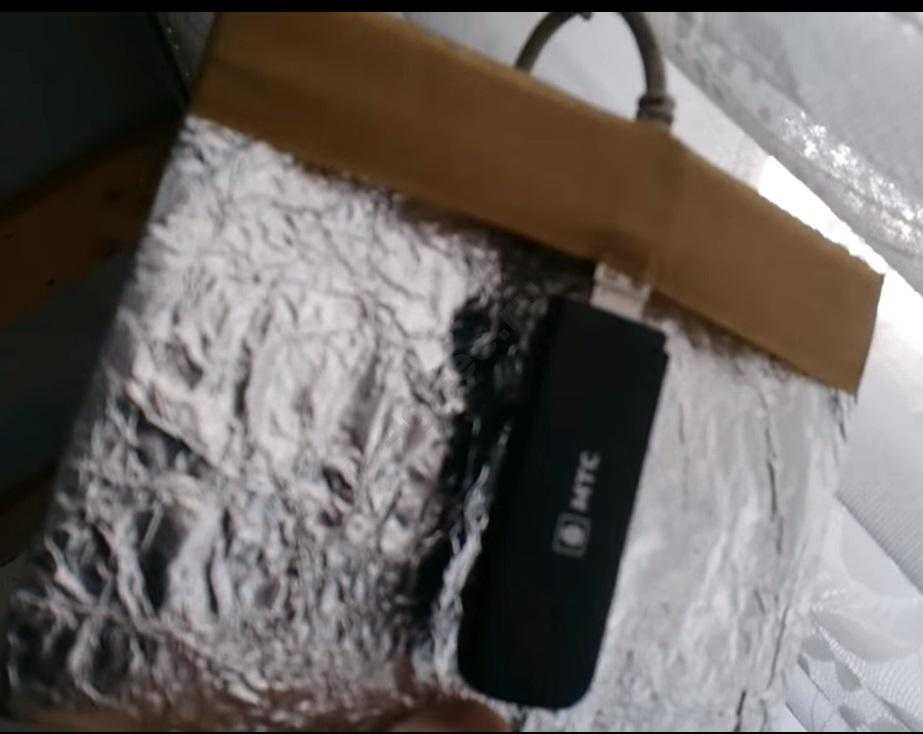

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
Моток медной проволоки диаметром 2 мм.
Кусок медной фольги для вырезания пятачка диаметром 21 мм.
Пенопласт под патчи.
Клей для приклеивания патчей к пенопласту.

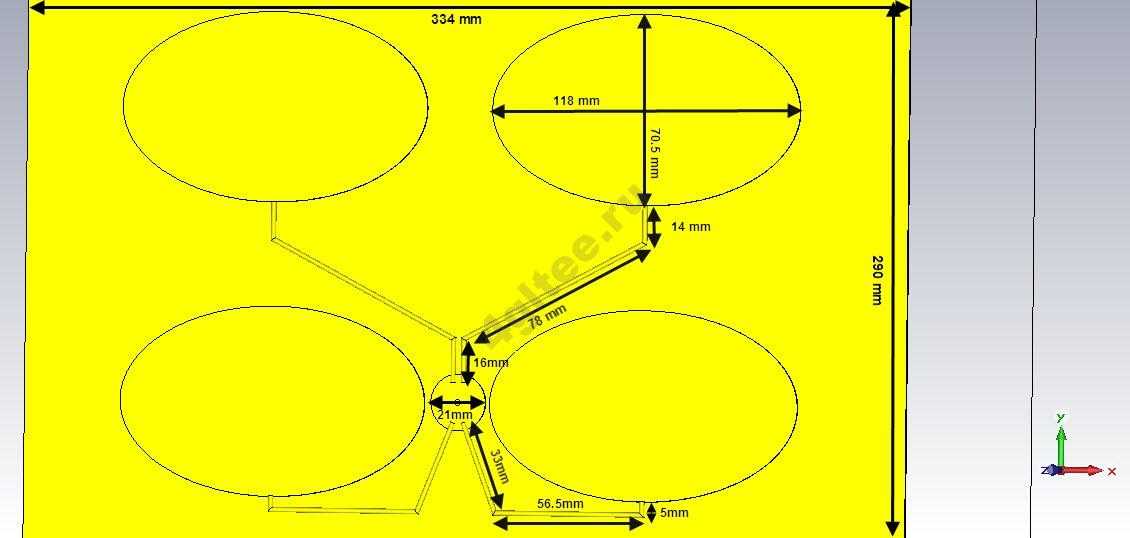

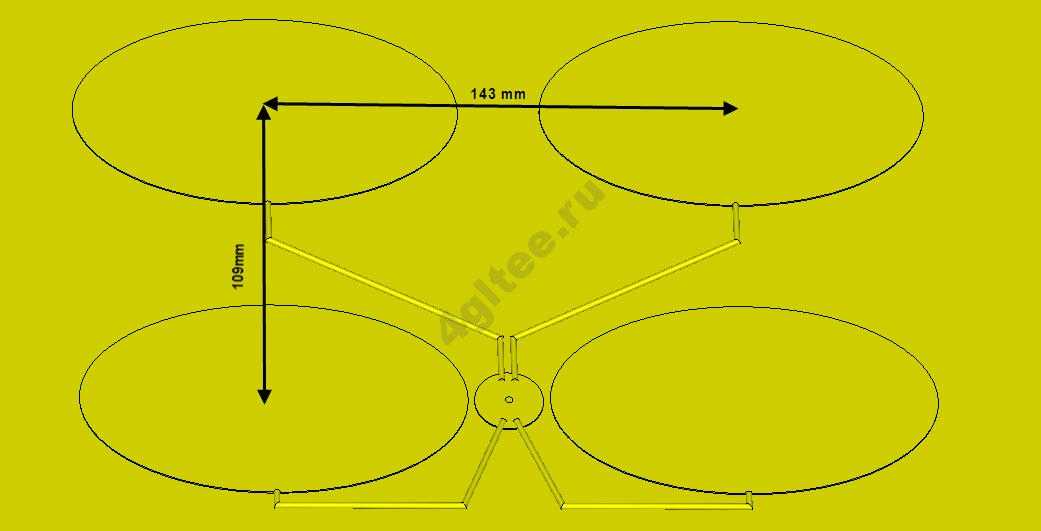

Все размеры внешнего устройства указаны на чертеже.

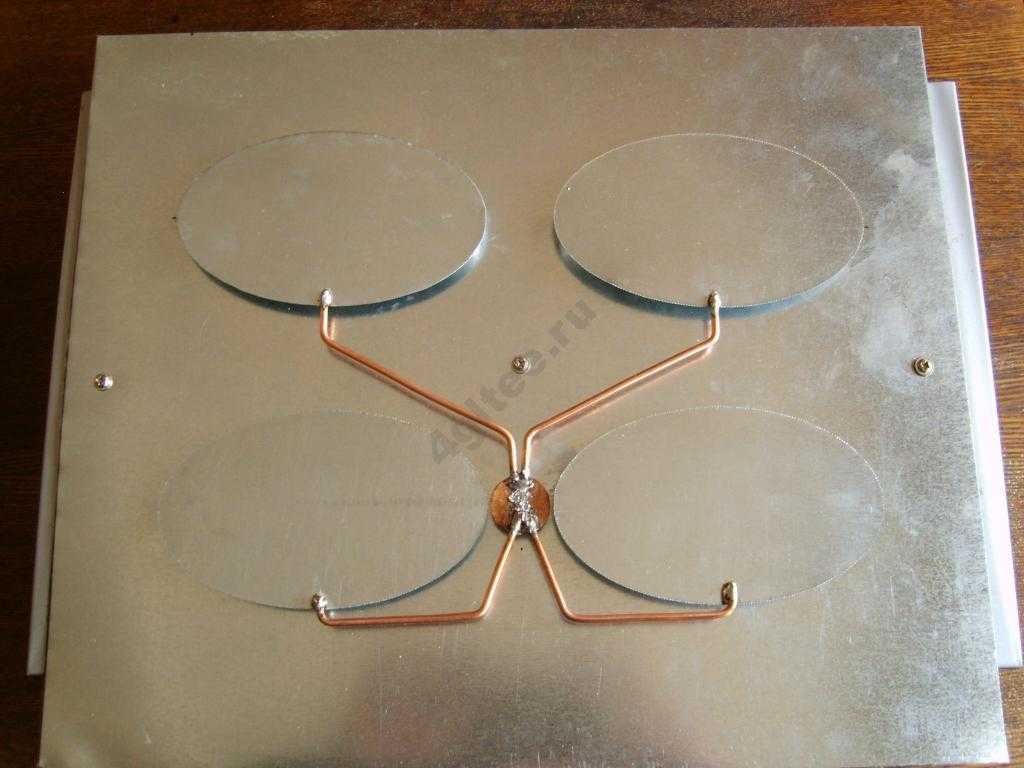

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

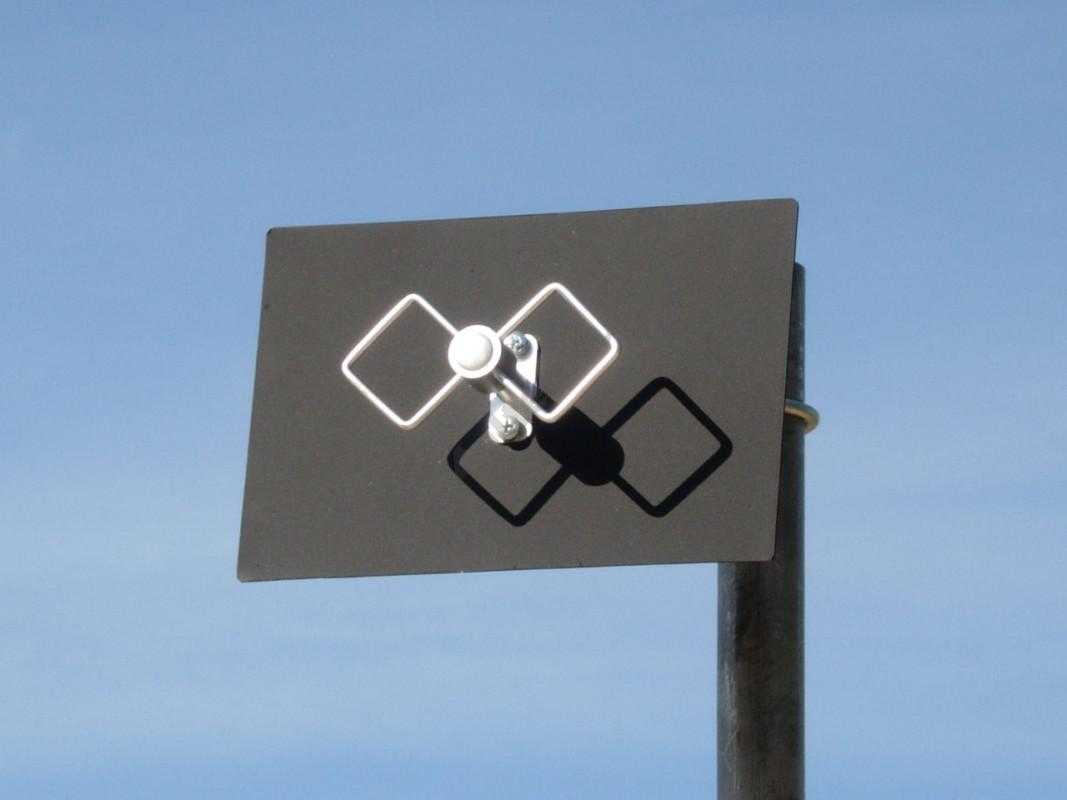

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

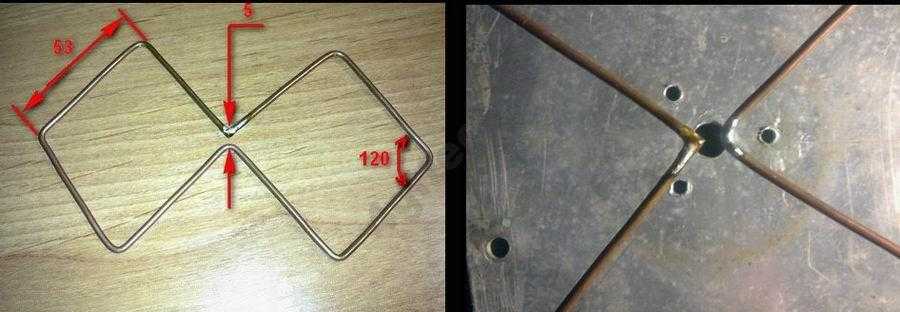

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

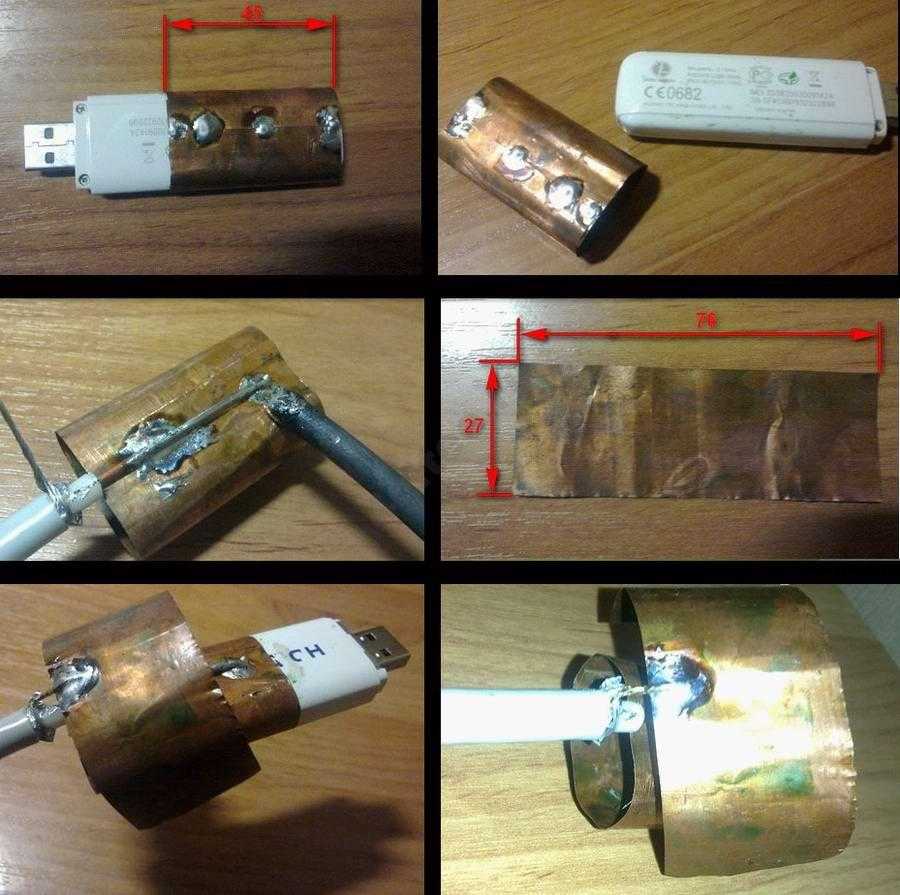

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Устройство и оптимальные габариты

Сегодня в магазинах еще можно увидеть модели, функционирующие на 900 МГц, но они уже не так актуальны. Ключевые узлы усилителя представлены вибратором, антенным проводом, блоком передачи сигнала и отражателем, устраняющим перерывы и посторонние шумы.

Основные требования к вибратору

Вибратор должен быть выполнен из алюминия или меди. В процессе изготовления 3G-антенны своими руками для телефона нужно учитывать тот факт, что вибратор имеет небольшой размер, поэтому подключать кабель следует пайкой. Что касается поперечного сечения, то оно должно составлять 5-7 мм, а диаметр — не менее 2,5-3 мм.

Важно! Для регулярного приема сигнала квадраты вибратора должны быть симметричными, а его боковые поверхности — иметь одинаковый размер

Выбор кабеля

Главное отличие 3G-антенны от обыкновенной представлено размером противодействия волны, которое в среднем составляет 80 или 55 Ом. Чтобы сократить возможную утрату мощности, рекомендуется использовать провод, у которого меньшее сопротивление. К преимуществам таких кабелей относятся лучшие электронные показатели, гарантия наименьшей потери сигнала и совместимость с механическими габаритами вибратора.

Специфика конструкции рефлектора

В качестве экрана можно использовать любую пластину из стали или же вырезать жестяную основу из дна непригодной алюминиевой кастрюли. Если под рукой нет ничего металлического, нужно взять лист картона или фанеры, предварительно обмотав его фольгой. Отличную проводимость имеет DVD-диск, одна из сторон которого покрыта алюминиевой фольгой. Такое приспособление прекрасно отражает волны, существенно облегчая работу, а также имея эстетичный внешний вид.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению антенны из пивных банок.

В общих чертах процесс этот выглядит так:

Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
Банки подключаются по строгой схеме.
В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

Преимущества:

Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

Как измерить

Смартфоны, которые работают при поддержке операционной системы «Андроид» получили наибольшее распространение во всем мире. При помощи такого гаджета, можно измерить сигнал, который получает устройство.

Мобильные устройства и сигнал, который на них подается от базовой станции, осуществляется при помощи радиоволн, функционирующих в AM/FM диапазонах. Единицей измерения указанного показателя является децибел. Любой планшет или телефон, который подключен к интернету от сотового оператора, работает при поддержке такого стандарта. Уровень сигнала измеряется в отрицательном порядке и составляет от −50 до −120 децибел. При этом, −50 предоставляет максимальное качество, а −120 — зона, где он отсутствует полностью.

Узнать, какое количество Дб ловит конкретный телефон на «Андроиде», может любой владелец такого устройства. Для этого следует выполнить: «Настройки» — «О телефоне» — «Общая информация» — «Уровень сигнала».

Обратите внимание! Указанный путь может отличаться, названия разделов могут быть иными. Все зависит от версии операционной системы, производителя и марки устройства

Другие варианты самодельных антенн

Идеи для самодельных антенн могут быть и такие:

Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. Нужно зафиксировать удлинитель USB на ручке посуды. К нему подключить модем — он в итоге должен быть в пределах круга чаши. Направляем дуршлаг на базовую станцию и ловим сигнал.
Спутниковая антенна 3G/4G. Если у вас есть старая спутниковая антенна, пустите в ход её. Сигнал будет усилен значительно, так как антенна будет уличной. Уберите конвертер со штанги. На этом месте закрепите модем. Естественно, понадобится удлинитель USB — аккуратно протяните его до модема и подключите. Теперь направьте тарелку на вышку оператора. Для настройки нужно будет медленно вращать тарелку, чтобы достигнуть максимального эффекта.
Антенна «Двойное кольцо». Метод похож на антенну Харченко. Он такой же эффективный, но здесь тоже придётся потрудиться, чтобы изготовить антенну.

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

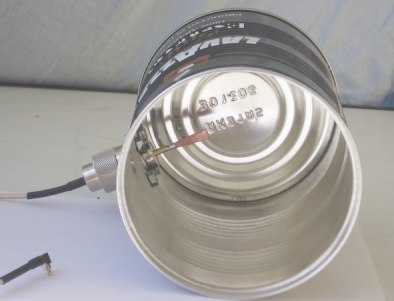

В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
После этого останется только сделать шнур для подсоединения антенны к модему.

Баночную антенну можно сделать с кабелем

Конструкции антенн модемных

Начнем биквадратной антенной Харченко, пригодной всем диапазонов цифровой связи. Экземпляр, ловящий WiFi, умещается коробкой лазерных дисков, удобно с точки зрения защиты от непогоды. Порекомендовали бы пользоваться онлайн калькуляторами, ведя расчеты. Поскольку найти достаточно сложно, взяли труд рассчитать для некоторых случаев параметры, дальше читатели обобщат на любую частоту, потому что соотношения станут очевидными. Частоты WiFi:

Частота 2,6 ГГц, длина волны 115,3 мм. Сторона квадрата составит четверть длины волны: 28,82. Для получения общей длины восьмерки умножаем одну сторону на 8, получается 230,6 мм. Берем запас, получается 235 мм. Расстояние до рефлектора составит 0,15 – 0,2 длины волны. Берем нечто среднее – 0,175. Получается 20,2 мм.

На деле, часто используется волна 2,45 ГГц. Проведем расчет.

Частота 2,45 ГГц, длина волны вычисляется делением скорости света на число. Приближенно скорость света вакуума равна 3 х 108 м/с, точное значение – 299792458. Вычисляем длину волны… получается 122,36 мм. Далее ведем расчет проторенным путем. Получаем сторону квадрата, деля длину волны на 4 – 30,6 мм. Длина проволоки подсчитывается умножением на 8, получается 245 мм, берем запас – 250. Расстояние до рефлектора составит 112,36 х 0,175 = 21,413 мм.

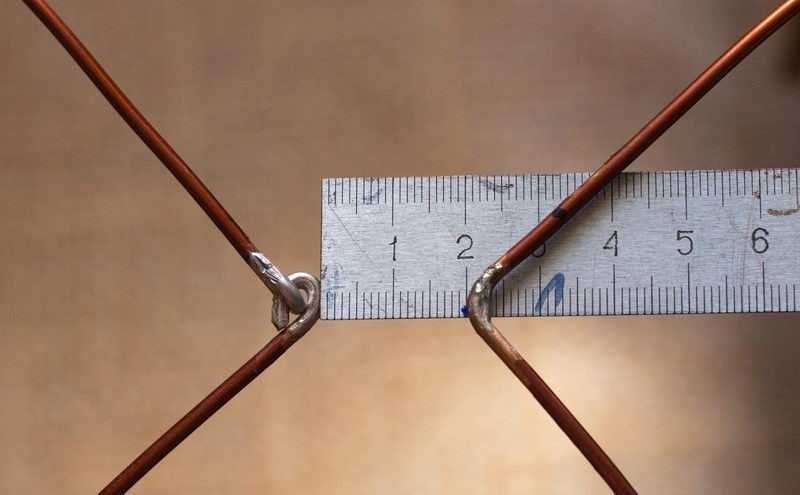

Сложно согнуть проволоку под прямым углом. Рекомендуем использовать при изготовлении антенны для модема тиски, плоскогубцы, молоток. Наравне с линейкой и уголком, конечно. У многих возникает вопрос, какой толщины должна быть сама проволока. Попробуем ответить! Снижение частоты диаметр повышает, на 2600 МГц параметр составляет 2,75 мм; осваивающим 1300, следовательно, следует взять 5,5 мм. Приведем несколько значений:

900 МГц – 8 мм;
800 МГц – 9 мм;
1800 МГц – 4 мм;
1900 МГц – 3,8 мм.

Аналогично получим результат для любой частоты. Понятно, нарушение толщины, удаление от расчетных значений к фатальным последствиям не приведет, однако и слишком увлекаться не стоит. Чтобы потом не говорить, что на сайте ВашТехник приведены неправильные значения… По нашим сведениям, на территории РФ часто применяется стандарт GSM 1800, посмотрим, какая биквадратная антенна Харченко должна быть на рабочей частоте (модем 3G).

Прочие длины волн повременим рассматривать, порядок расчета очевиден. Приведем пару замечаний по конструкции самодельной антенны для модема. Если биквадрат один (и больше встретим), напоминает восьмерку – не более. В центральной точке пересечение отсутствует. Просто проволока сближается, не касаясь, затем разбегается вновь в стороны. Напоминает, действительно, положенную набок восьмерку (поляризация WiFi вертикальная). Для другой поляризации — горизонтальной — размещаем восьмерку вертикально.

Провод для антенны лучше брать изолированный. Подойдет жила кабеля нужной толщины. Необязательно материал должен быть медь, просто олимпийский металл не подвержен электрохимической коррозии (всегда является акцептором). Защитить сооружение нужно в любом случае. Как было сказано выше, модели WiFi помещаются в коробку лазерных дисков, которую для верности заклеим.

Восьмерка стоит на изолированных стойках, которые можно размещать в любом месте, однако проще использовать две опоры в области сближения (посередке). Один край подсоединяется к экранам кабеля и антенны, второй служит для снятия сигнала. Оба вывода находятся близко друг от друга, почти соприкасаются, электрический контакт в месте пересечения отсутствует.

Усиление сигнала повысится, если использовать два биквадрата. Центральная часть выполняется указанным образом, дальше восьмерки пересекаются (!) крест-накрест, но в месте контакта надежно изолируются два провода друг от друга. Диаграмма направленности сужается, повышая усиление. Хороши методики ловли вышки, которая виднеется на горизонте. Удастся направить антенну модема точно – прием непременно улучшится.

Подключение устройства ведется стандартным 50-омным кабелем. В идеале неплохо померить КСВ, затем довести до значения, меньшего 2. Устройство антенны для модема может быть иным, приводили в недавнем обзоре конструкции, напоминающие используемые сотовыми телефонами. Излучающие площадки, объединенные согласующими линиями.

Заканчивая обзор, подчеркиваем: стандарты сотовой связи, WiFi напоминают друг друга. В обоих случаях поляризация вертикальная. Сделано для уверенного приема в любой точке. При распространении волны вокруг планеты конфигурация сохраняется. Вертикальная поляризация перпендикулярна грунту. При разговоре по рации старайтесь так держать антенну.
