Пример настройки роутера zyxel keenetic ростелеком

Сброс настроек до заводских

Для сброса настроек в нашем устройстве предусмотрена специальная кнопка. Она не защищена и не утоплена в корпусе, поэтому зажать её можно просто пальцем (не понадобятся скрепки, ручки):

1. Убедитесь, что устройство включено и готово к работе. Индикатор питания должен ровно гореть, не мигать.
2. Нажмите кнопку «СБРОС» на задней панели и удерживайте её.
3. Когда индикатор питания начнёт мигать, отпустите кнопку. Перезагрузка не нужна — настройки сброшены до заводских.

Сброс настроек уничтожает все конфигурации, которые вы или другие администраторы создавали в веб-интерфейсе. Однако она не откатывает версию прошивки до первоначальной.

Настройка PPPoE подключения Ростелеком

Основная задача при настройке любого Wi-Fi роутера, в том числе и Zyxel Keenetic Lite — настроить параметры подключения, используемые Интернет-провайдером. Ростелеком использует подключение PPPoE, его мы и настроим.

1. Запустите любой интернет-браузер (только не в режиме «Турбо»)
2. Перейдите на адрес 192.168.1.1 — это внутренний адрес роутера, для того чтобы на него перейти, Вам не требуется подключение к Интернет.
3. На запрос логина и пароля следует ввести стандартные для Zyxel Keenetic значения — admin и 1234 соответственно.
4. Вы попадете на страницу настроек роутера Zyxel Keenetic Lite, откройте пункт меню «Интернет» в меню слева, затем выберите пункт «Авторизация» и заполните все поля нужным образом.

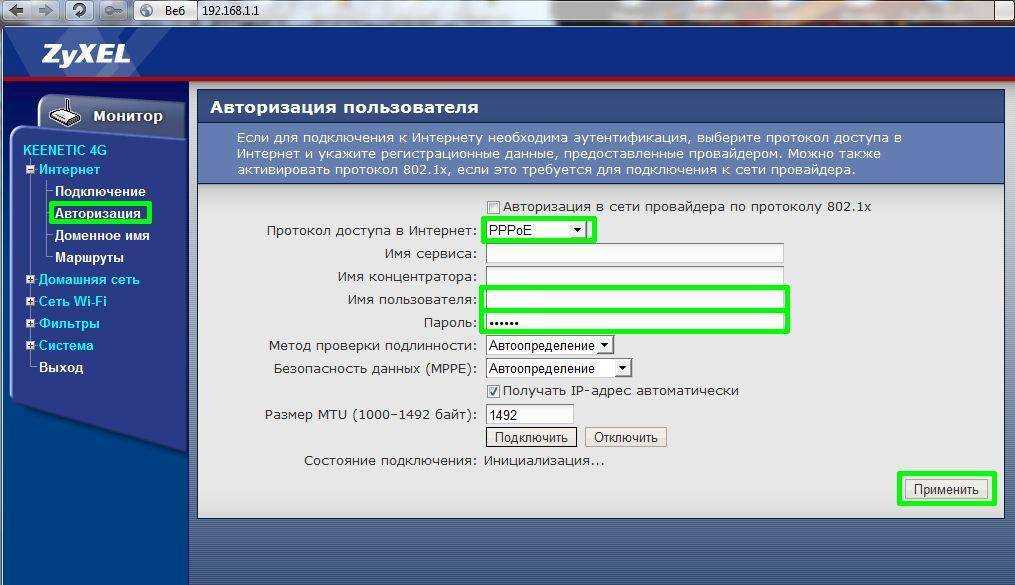

Параметры подключения для Ростелеком:

• Протокол доступа в Интернет — PPPoE
• Имя пользователя и пароль — ваши данные для Ростелеком
• Галочка «Получать IP адрес автоматически» должна стоять
• Остальные параметры в большинстве случаев менять не следует

После этого сохраните сделанные настройки. Через 30-60 секунд роутер подключится к Интернету и Вы увидите, что значок скайпа позеленел, а интернет-страницы уже открываются (при условии, что вы, как я просил, разорвали соединение ростелеком на самом компьютере). Следующий шаг — настроить беспроводную сеть и поставить пароль на Wi-Fi, дабы защитить ее.

Настройка 3G/4G интернета

Наличие гнёзд для подключения USB и соответствующего софта позволяет Keenetic DSL получать доступ к интернету и с помощью мобильных USB-модемов. Однако роутер совместим не с любыми модемами. Полный и регулярно обновляющийся список поддерживаемых USB-модемов представлен на официальном сайте Zyxel. Убедившись, что ваша модель указана в списке, можно приступать к подключению. Все поддерживаемые USB-модемы работают с Keenetic DSL по принципу Plug’n’Play, то есть не требуют никакой настройки:

1. Подключите USB-модем со вставленной SIM-картой в соответствующий порт на задней панели.
2. Убедитесь, что индикатор сети в форме глобуса загорелся. Некоторые USB-модемы требуют около 30 секунд на подключение.
3. Проверьте соединение с помощью любого подключённого к роутеру устройства. Тип подключения (проводное или беспроводное) неважен.

Ознакомиться со статусом подключения можно на основной странице веб-интерфейса в блоке «Интернет». Там вы увидите скорость приёма и передачи данных, модель модема, режим его работы и версию софта, установленного на USB-устройстве.

Здесь можно увидеть имя оператора, скорость и другие данные о подключении

Описание

Устройство обладает широкими функциональными возможностями. Относительно мощное аппаратное оснащение позволяет без труда справляться со всеми поставленными задачами при домашнем использовании этого аппарата. Процессор работает на высокой частоте 700 MHz.

Значительный объем ОЗУ (128 Mb) обеспечит стабильное функционирование при повышенных нагрузках. Оборудован четырьмя портами LAN, при этом один из них возможно применять в качестве WAN.

Из немногочисленных недостатков можно отметить только несъемность антенн, но их показателя 5dBi вполне бывает достаточно даже для покрытия Вайфаем большой квартиры (при условии отсутствия многочисленных железобетонных перекрытий и других препятствий). Скорость трансляции Wifi может достигать 300 Mbit/c.

Автоматическая настройка

1.     После входа в настройки роутера Zyxel Keenetic Lite в отображаемом окне необходимо выбрать пункт «Быстрая настройка»;
2.     После запуска программы Net Friend предлагаемого списка указывается адрес провайдера. Если в списке отсутствует нужный поставщик, следует нажать на пункт «Моего провайдера нет в списке».
3.     Следующий шаг подразумевает заполнение данных из договора ручным методом. MAC-адрес указан на этикетке задней крышки устройства зиксель. В отдельных случаях его необходимо сообщить в техподдержку провайдера.
4.     Открывается страница, где уже указаны автоматически настроенные параметры протокола IP.
5.     Договор с оператором содержит логин и пароль. Данные указываем в требуемых полях. После этого появляется окно, где указан текущий статус и характеристики подключения к интернету. При каких-либо неполадках будут предложены пути их решения.

Теперь есть подключение к интернету, и при стабильном нормальном соединении будет светиться индикатор интернет-соединения на передней панели устройства.

Настройка роутера zyxel keenetic II (v2 pppoe)

Несколько постов назад я уже публиковал статью о настройке роутера Zyxel Keenetic на новой платформе NDMS 2.0 для подключения к Билайн по протоколу L2TP. Теперь я расскажу у настройке PPPoE на Zyxel Keenetic II (V2). Протокол РРРoE используется такими крупными Интернет-провайдерами как Ростелеком, Дом.ru и ТТК в большинстве городов присутствия. Соответственно нижеприведенные настройки актуальны для любого из этих операторов. Так же отмечу, что в силу того, что веб-интерфейс всех устройств этого семейства одинаков, инструкция подойдет и для роутеров Zyxel Keenetic Giga II, Ultra II, Start, Omni, Viva и Extra.

Базовая настройка WiFi-маршрутизатора для подключения по PPPoE.

IP-адрес роутера Keenetic II в локальной сети  — http://192.168.1.1, логин и пароль: admin / 1234. Попадаем в раздел «Монитор»:

Здесь отображается статус соединения с ISP-провайдера, состояние системы, локальной сети, wifi, usb-портов. Чтобы настроить соединение на роутере Zyxel Keenetic II и Giga II — переходим в раздел «Интернет» — вкладка «Список».

Кликаем мышью на «Broadband connection»:

Нажимаем кнопку «Добавить соединение».

Ставим галочку «Задействовать».

Как Вы можете видеть, соединение PPPoE на роутере Keenetic II создано.

Теперь проверяем настройки локальной сети — переходим в раздел «Домашняя сеть»:

В разделе «IP-адрес» можно при необходимости изменить адрес устройства в локальной сети и затем нажать Применить. Настройки DHCP-сервера можно посмотреть в разделе «Сервер DHCP»:

Если он нужен — оставляем галочку «Включен». По умолчанию пул выделяемых адресов начинается с 33-го. Это значить что до 32-го можно прописывать статически, а с 33-го — будут присваиваться сервером автоматически. При необходимости пул адресов можно уменьшить или увеличить. Так же можно установить свои адреса серверов DNS. Нажимаем Применить.

Следующий шаг — настройка беспроводной сети Wi-Fi на маршрутизаторе Zyxel. Переходим в раздел «Wi-Fi» вкладка «Режим работы»:

Выбираем режим «Точка доступа» (для создания своей беспроводной сети). Нажимаем кнопку Применить. Переходим на вкладку «Точка доступа»:

Здесь вводим своё «Имя сети (SSID)» — например NASTROISAM.RU, ставим «Максимальный уровень (WPA2)» защиты беспроводной сети и вводим «Ключ безопасности». Нажимаем Применить.

Настройка завершена, устройство настроено для подключения Интернет по PPPoE.

Подключение роутера

Для начала запитаем роутер. Подключите его к сети с помощью блока питания и нажмите кнопку Power, расположенную на задней панели. Спереди должен загореться самый первый индикатор.

Интернет нужно подключать в порт «Интернет 1», если у вас DSL-интернет, или в «Интернет 2» во всех остальных случаях.

У Keenetic DSL 3 LAN-порта с общей маркировкой «Домашняя сеть». Для настройки необходимо подключить компьютер в порт с маркировкой 1. Для простого подключения к сети можно воткнуть шнур Ethernet в любое другое гнездо.

Все порты подписаны на русском языке, поэтому проблем с опознаванием не должно возникнуть

Автоматическое получение IP-адреса в Windows

Чтобы настроить автоматическую выдачу IP-адреса в Windows 7, Vista и XP:

1. Пуск.
2. Панель управления.
3. Центр управления сетями и общим доступом.
4. Подключение по локальной сети.

Для Windows 10 актуален такой путь:

1. Пуск.
2. Параметры (шестерёнка).
3. Панель управления.
4. Сеть и Интернет.
5. Центр управления сетями и общим доступом.
6. Изменение параметров адаптеров.

У вас откроется окно, в котором среди устройств вы обнаружите Keenetic DSL. Его можно будет определить по названию:

1. Дважды кликните на Keenetic в списке сетевых устройств.

Над названием появится Ethernet

Здесь можно увидеть режим работы модема

Здесь можно настроить и другие протоколы

Убедитесь, что DNS-адреса тоже получаются автоматически (стоит соответствующий флажок)

Zyxel, как и многие другие производители роутеров, остановили свой выбор на веб-конфигураторе для настройки выхода в сеть и других параметров роутера. Зайти в него можно так:

Веб-интерфейс Keenetic сильно отличается от привычных многим TP-Link или Netgear

Смена логина и пароля для входа

Использование стандартных логина и пароля не всегда безопасно — злоумышленники могут подключиться к вашему веб-конфигуратору и изменить настройки на свой вкус. Чтобы этого не произошло, после покупки рекомендуется сменить логин и пароль:

1. В веб-интерфейсе нажмите слева наверху кнопку с тремя горизонтальными полосками (меню).
2. Выберите пункт «Пользователи и доступ».
3. У вас откроется окно, в котором вы увидите пользователя с логином admin. Нажмите на эту строчку.

Если вы ранее добавляли ещё пользователей, то здесь появятся и они

В этом окне вы сможете также настроить права доступа к тем или иным функциям роутера

Создание нового пользователя

При желании вы можете добавить ещё одного пользователя, который сможет входить в веб-интерфейс. Новому юзеру можно дать не полный доступ, а, например, запретить сохранять настройки системы. Создание пользователя производится в том же меню, что и редактирование существующего профиля:

1. В веб-интерфейсе нажмите на меню, выберите «Пользователи и доступ».
2. В открывшемся окне под список пользователей нажмите на кнопку «Добавить пользователя».

Эту кнопку сложно пропустить

Шаг 5: Проверка подключения к интернету

Проверка подключения через браузер

Чтобы убедиться в наличии интернет-соединения, запустите браузер и откройте любую страницу. Если страница откроется без ошибок, значит, ваш Keenetic успешно подключен к интернету. Если же страница не загружается или появляется сообщение об ошибке, проверьте настройки подключения в Keenetic и повторите попытку.

Проверка подключения через командную строку

Для более точной проверки подключения к интернету можно воспользоваться командной строкой. Для этого откройте «Командную строку» на ПК с подключенным Keenetic и введите команду «ping google.com».

• Если результат пинга показывает, что запрос успешно прошел (ping successful), значит, интернет-соединение работает без сбоев.
• Если появляются сообщения об ошибке, значит, есть проблемы с подключением: либо провайдер заблокировал доступ, либо настройки Keenetic установлены неверно.

Если у вас возникли проблемы с подключением, обратитесь в службу поддержки Ростелеком или к сервисным инженерам Zyxel Keenetic. Они помогут решить любые проблемы и настроить ваш Keenetic так, чтобы он эффективно работал в сети Ростелеком.

Впечатления

По качеству работы новый USB-модем Keenetic Plus DSL очень порадовал. По опыту зная о качестве работы USB-модемов, я, честно говоря, не ожидал что он будет очень достойно себя вести на наших линиях

Если Вы обратите внимание на скорость линии, указанную на скриншоте выше, то увидите там цифры 6144/640 Кбит/с. А вот что получилось, когда я решил выжать с линии максимум:

Для линии длиной в 1,5 километра с не самой лучшей магистралью и распределением — очень даже неплохо. Подключение и настройка устройства не сложные и занимают минимум времени.

В остальном же — отличный вариант и отличное решение. Компания Зиксель старается сделать семейство Кинетик максимально универсальным и на мой взгляд ей это вполне удаётся!

Обновление прошивки роутера Zyxel Keenetic DSL

ПО Kennetic DSL предусматривает возможность автоматического обновления. Для того, чтобы регулярно получать обновления прошивки:

1. Откройте веб-интерфейс и найдите слева внизу блок «О системе».
2. Нажмите на строчку «Версия ПО». Если роутер уже обнаружил доступную новую прошивку, то здесь же будет синяя надпись «Доступно обновление».

Здесь вы можете отслеживать установленные версии прошивок

По умолчанию этот параметр включён

При желании вы можете устанавливать обновления и вручную — в этом случае переключите слайдер в выключенное положение. При появлении обновления нажимайте «Установить обновление» в веб-интерфейсе самостоятельно.

Если же вам нужно установить конкретную версию прошивки:

Здесь вы увидите также информацию об уже установленной прошивке

Откатываясь до конкретной версии Keenetic OS, не забывайте отключать автоматическое обновление. В противном случае роутер при подключении к интернету сразу обновится до актуальной, и придётся заново его перепрошивать.

Процедура настройки при применении беспроводного подключения

Алгоритм действий состоит из следующих этапов:

1. Подключить роутер и после его загрузки активировать вайфай-адаптер девайса, с которого планируется осуществить ввод параметров;
2. Соединиться с транслируемой маршрутизатором сетью (код доступа и название сети написаны на наклейке прибора);
3. Далее исполнить пункты 4–14 из вышеописанной инструкции.

Необходимо отметить, что сразу после выполнения ввода параметров маршрутизатор транслирует вайфай, и можно с любых гаджетов, имеющих функцию Wifi, полноценно выходить в глобальную сеть и работать. Однако для безопасности домашней сети владельца аппарата рекомендуется заглянуть в часть «Сеть WiFi» и поменять SSID. Потом, задав тип шифрования, прописать самостоятельно придуманный ключ.

Шаг 6: Создание Wi-Fi сети и настройка безопасности

Название Wi-Fi сети

Для того чтобы создать Wi-Fi сеть, необходимо зайти в настройки роутера. Перейдите в раздел «Wi-Fi» и введите название сети в поле «SSID» (Service Set Identifier). Название должно быть уникальным и не должно повторяться с другими сетями в округе. Желательно выбрать сложный пароль, чтобы уменьшить возможность несанкционированного доступа.

Пароль для Wi-Fi сети

Для защиты сети необходимо установить пароль. В разделе «Безопасность» выберите тип шифрования WPA2-PSK или AES и введите пароль в соответствующее поле. Пароль должен содержать не менее 8 символов и быть сложным. Например, использование букв, цифр и специальных символов.

Гостевая сеть

По желанию можно создать гостевую Wi-Fi сеть. Она позволит вашим гостям подключать устройства к сети, не имея доступа к вашему домашнему Wi-Fi. В разделе «Гостевой доступ» включите функцию «Гостевая Wi-Fi сеть». Введите название сети в поле «SSID» и установите пароль. Также можно ограничить скорость Wi-Fi для гостевой сети, чтобы она не влияла на скорость вашего основного Wi-Fi.

После настройки Wi-Fi сети и ее безопасности, можно подключать устройства к интернету по Wi-Fi или с помощью кабеля. Убедитесь, что вы используете сложный и надежный пароль для всех сетей, чтобы защитить свои устройства и данные от несанкционированного доступа.

Отзыв о работе маршрутизатора

К сожалению, ко мне модель попала достаточно поздно, когда уже написано множество обзоров и все интересные моменты уже тщательно разобраны на форумах. Повторять по новой то, что уже есть в других источниках я не вижу смысла. Расскажу про несколько основных моментах,

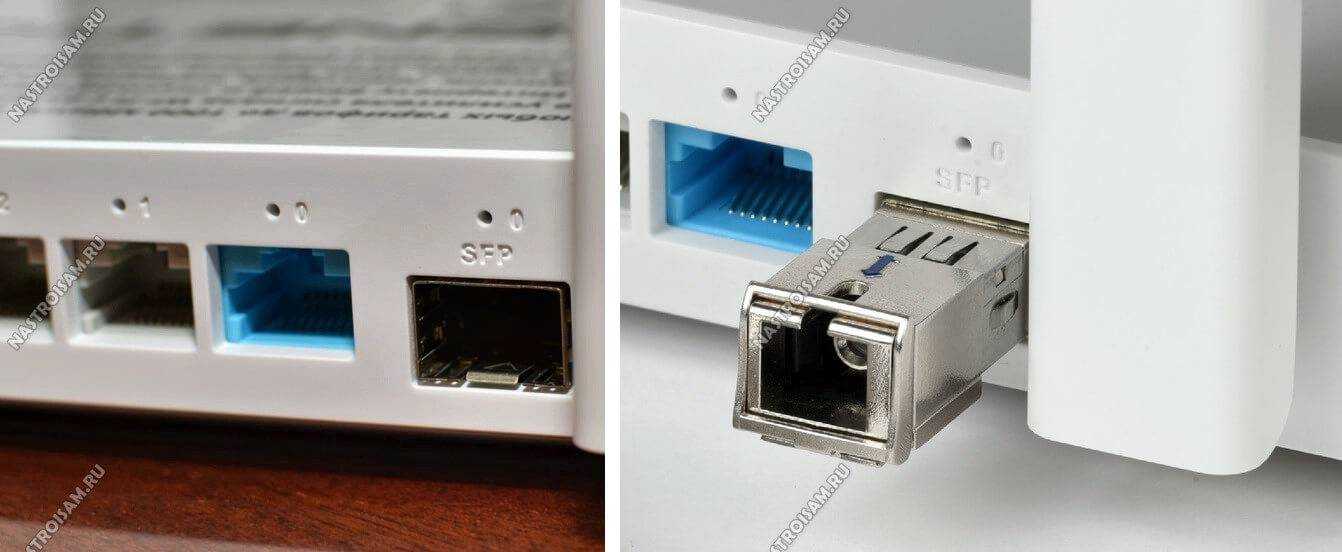

Одна из главных «фишек» маршрутизатора Keenetic Giga KN-1010 — это наличие SFP порта, то есть появилась использовать Интернет-центр на оптоволоконных линиях без необходимости использования медиаконвертера. Правда, на GEPON и GPON-линиях его использовать не получится, по крайней мере, пока с ним не научат работать станционные OLT-коммутаторы. Особых проблем с совместимостью с трансиверами разных производителей нет. Причём по сообщениям на официальном форуме, у энтузиастов получалось завести 100-мегабитный линк на связке гигабитного модуля SFP и гигабитного порта коммутатора. На практике я пока не встречал другого подобного устройства, которое бы умело так понижать скорость.

Вторая замечательная особенность — это полностью новая прошивка с полностью изменившейся структурой. Интерфейс стал более линейный, более понятный, более удобный. Удобный в первую очередь новичку. Встроенный мастер быстрой настройки NetFriend тоже заслуживает похвалы — простой и понятный, только успевай на вопросы отвечать. Всё-таки качественный рост юзабилити налицо!

Вообще, за месяц активного использования, впечатление от нового Кинетик Гига сложилось сугубо положительное. Производительности хватает с лихвой на любые задачи. Работает стабильно, даже если учитывать установленную тестовую прошивку. Сильно не нагревается — корпус большой, естественного охлаждения хватает. Пластик серый и не маркий — пыли не видно.

Зона покрытия шикарная. По сравнению с Zyxel Keenetic Extra II, которым я пользовался полгода, у Giga KN-1010 зона покрытия увеличилась на четверть точно. Причём на «окраине» приём стал значительно стабильнее. На Экстре на одном делении индикатора WiFi мой смартфон открывал страницы через раз. На Гиге ситуация значительно лучше. И это при том, что на обоих используются антенны по 5 dBi.

Процедура настройки при применении проводного подключения

Необходимо выполнить следующие действия:

1. Проводом, который есть в составе комплектующих элементов, соединить разъем под номером «3» роутера с сетевой картой ПК;
2. Кабель от «Ростелекома» (поставщика интернета) установить в гнездо под номером «0»;
3. Далее вставить штекер адаптера электросети в круглое отверстие с надписью «Питание», а блок питания вставить в розетку 220 В. Затем, нажав расположенную рядом с гнездом питания кнопку, включить «Кинетик»;
4. После этого, дождавшись завершения загрузки прибора, войти в интернет-обозреватель с компьютера и напечатать веб-адрес, написанный на наклейке внизу аппарата;
5. Щелкнуть «Ввод»;
6. В отобразившемся меню напечатать имя и код, которые также прописаны внизу корпуса аппарата (если они оказались недействительны, то потребуется произвести сброс. Инструкция отката к заводским параметрам есть в конце этого руководства);
7. Кликнуть «Вход»;
8. На мониторе появится web-интерфейс настройки Zyxel Keenetic;
9. Войти в раздел «Интернет» и после этого открыть закладку PPPoE/VPN;
10. Кликнуть «Добавить соединение»;
11. Установить отметки в графах «Включить» и «Использовать для выхода в интернет»;
12. Указать тип используемого протокола и «Broadband connection». В поле «имя» напечатать «Ростелеком». Остальные графы допускается не заполнять, кроме обязательных пунктов имени и ключа, выданных пользователю «Ростелекомом» (они написаны в договоре).
13. Кликнуть «Применить»;
14. Готово. Теперь аппарат от «Зиксель» имеет доступ во всемирную паутину.

Настройка подключения на Keenetic Giga 2 Ростелеком

Настройку подключения на роутере Keenetic Lite, Start, 4g III, или Giga 2 от Ростелекома необходимо начать со входа в веб-интерфейс устройства

Для этого открываем один из браузеров (какой неважно), установленных на компьютере. В адресном поле прописываем IP сетевого оборудования. В нашем случае это 192.168.1.1

На этом этапе система попросит ввести данные для входа пользователя. Если на роутере установлены параметры по умолчанию, то значение логина – admin, пароля – 1234

В нашем случае это 192.168.1.1. На этом этапе система попросит ввести данные для входа пользователя. Если на роутере установлены параметры по умолчанию, то значение логина – admin, пароля – 1234.

Для настройки подключения к интернету понадобится перейти в меню «Интернет».

Выбрав в нем соответствующий вашему соединению тип сети, остальные параметры будет нужно настроить согласно данным, указанными в контракте с Ростелекомом. Не забывайте подтверждать и сохранять внесенные изменения.

Соединения Wi-Fi на маршрутизаторах Keenetic Giga 2, 4g III, Start или Lite от Ростелекома настраивается при помощи соответствующего меню. Перейти в него можно используя левый фрейм веб-интерфейса. Настройки типа защиты беспроводной точки доступа рекомендуется выставить как WPA/WPA2 PSK. Ключ для такой сети должен будет иметь минимум 8 символов.

Роутеры линейки Keenetic обладают широким функционалом. В зависимости от модели можно подобрать маршрутизатор, который оптимально подойдет для городской квартиры, офиса или загородного дома, где нет проводной сети.

https://youtube.com/watch?v=7h4HzrqhwYg

Подключение Zyxel Keenetic Lite для настройки

Всякий раз, когда речь идет о настройке какого-либо Wi-Fi роутера для работы с провайдером Ростелеком, обязательно касаюсь вопроса правильного подключения маршрутизатора. Дело в том, что очень часто, если роутер устанавливают сотрудники компании, они подключают его неправильно — это упрощает им работу, но делает невозможным полноценное использование роутера.

Итак, на обратной стороне роутера присутствует один разъем WAN — к нему нужно подключить кабель Ростелеком. Именно к нему и никак иначе. Один из наличествующих тут же разъемов LAN соедините с соответствующим портом сетевой карты компьютера или ноутбука, с которого будет производиться настройка.

Рекомендую также убедиться, что в параметрах подключения по локальной сети на компьютере, который будет использоваться для настройки, для протокола TCP/IPv4 указано автоматическое получение IP адреса и адресов DNS сервера.

Включите роутер в розетку.

И, очень важное: не подключайте соединение «Ростелеком» на Вашем компьютере, если для выхода в интернет вы это обычно делаете. Наша задача — перенести настройки этого соединения в роутер и больше никогда не запускать его на компьютере

Если же вы не прислушаетесь к этому совету, то, скорее всего, настроить роутер не получится. Т.е. интернет на компьютере должен быть отключен во время настройки роутера и после нее, даже если Вам не совсем понятно, почему.

Настройка Wi-Fi

Чтобы настроить беспроводное подключение, снова обратимся к веб-конфигуратору:

1. Зайдите в веб-интерфейс и нажмите «Меню».
2. Выберите пункт «Сеть Wi-Fi».
3. Откройте вкладку «Соединение».
4. Убедитесь, что стоит галочка напротив строчки «Включить точку беспроводного доступа».
5. В строке «Имя сети» введите произвольное название сети. Так ваша точка будет отображаться в списке доступных сетей на ПК, смартфонах и других устройствах при сканировании. По умолчанию стоит параметр SSID, написанный на наклейке с нижней стороны корпуса.
6. В поле «Мощность сигнала» выберите желаемую мощность. От этого параметра зависит, насколько далеко от роутера будет ловить Wi-Fi. По умолчанию установлена мощность 100%.
7. Нажмите «Применить».
8. Теперь перейдите на вкладку «Безопасность».
9. В поле «Проверка подлинности» выберите «WPA2-PSK» — это оптимальный стандарт для домашней сети.
10. «Тип шифрования» должен быть установлен на параметре ASCII.
11. В пустом поле «Сетевой ключ» введите произвольную комбинацию, которая будет служить паролем для доступа к вашему Wi-Fi. Учтите, что пароль чувствителен к регистру (воспринимает строчные и прописные буквы как разные символы).
12. Нажмите «Применить».

Цифровое телевидение IPTV.

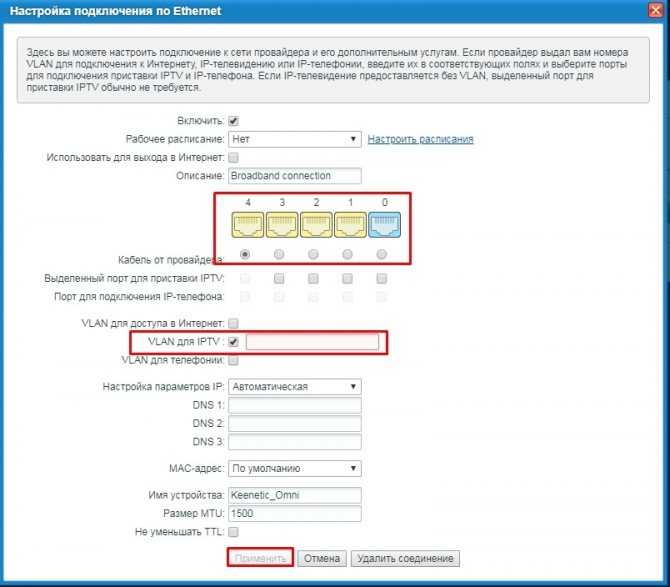

Для настройки IPTV нужно правильно сгруппировать порты, вернее отделить порт для ТВ-приставки от общей группы и сделать его в параллель с портом WAN. Для этого в разделе Интернет на вкладке IPoE нажимаем кнопку Добавить. Роутер попросит Вас ввести идентификатор соединения:

Не пугайтесь, что в заголовке окна присутствует надпись VLAN ID. В данном случае Vlan создается локально и теги использоваться не будут, поэтому в поле можно вводить любую цифру больше 1. Нажимаем кнопку ОК. Откроется окно параметров подключения:

Откроется окно создания PVC-канала. В поле Описание вводим название — IPTV. В поля VPI и VCI нужно ввести параметры канала для IPTV, которые перед этим нужно узнать в техподдержке провайдера. Инкапсуляцию оставляем LLC. Теперь важный момент — в списке «Port Mapping» надо выбрать IPoE-подключение, которое мы создали выше. Вы его узнаете по имени IPTV. В списке «Параметров IP» вводим значение «Без IP-адреса». Нажимаем кнопку Сохранить. Конфигурация соединения IPTV завершено и можно подключать ТВ-приставку.
