Подробное руководство по настройке роутера d-link dir-300 для билайн

Подключение роутера к компьютеру, подготовка к настройке, как прошить роутер и стоит ли это делать

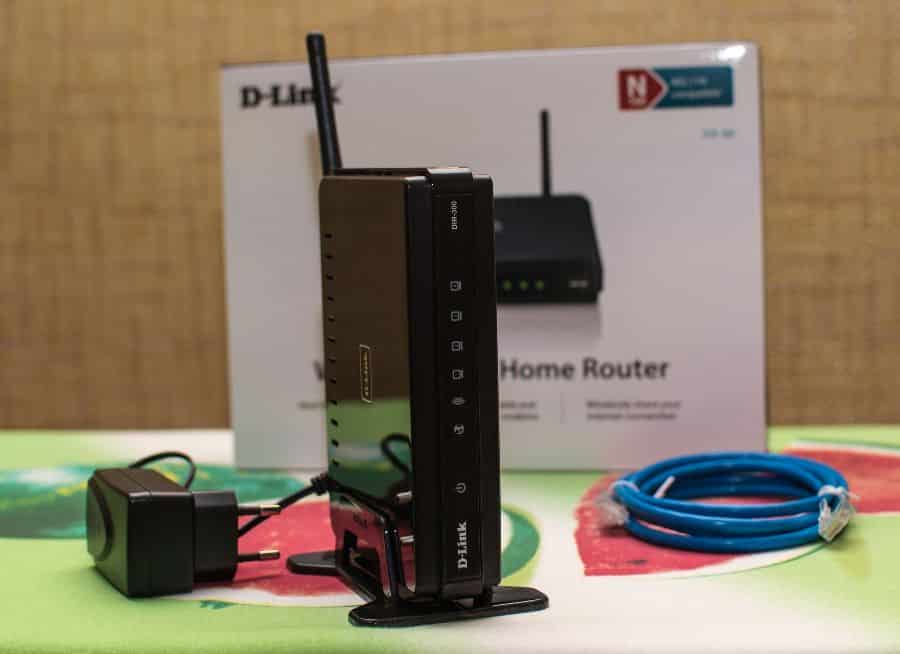

Подключить Wi-Fi роутер D-Link DIR-300 B7 не составляет особого труда: просто подсоедините кабель Билайн к порту Internet на тыльной стороне маршрутизатора, а один из портов LAN соедините кабелем с аналогичным разъемом на компьютере или ноутбуке, с которого будет производиться настройка. Плюс включите питание роутера. Кстати, если Вы не планируете прошивать роутер (об этом далее), то, в принципе, все действия по настройке устройства можно выполнить и по Wi-Fi — с планшета или даже телефона.

Теперь про прошивку D-Link DIR-300 B7: если для некоторых других моделей роутеров D-Link я рекомендую обновление прошивки, то роутера данной модификации, как правило, обычно исправно работают и без этого процесса. Таким образом, Вы можете выполнить все настройки роутера и обратиться к методу обновления прошивки только в случае появления каких-либо проблем, таких как:

• Частые самопроизвольные разрывы соединения, «вылечить» которые помогает только перезагрузка роутера.
• Низкая скорость Интернета по Wi-Fi, роутер «режет» скорость.
• Другие проблемы неясного происхождения.

О том, как обновить ПО роутера подробно написано здесь: Прошивка D-Link DIR-300 NRU B7

Также, перед тем как приступить к настройке, я рекомендую проверить параметры подключения по локальной сети — в настройках IP адреса и DNS должно быть выставлено «Получать автоматически».  Подробнее: Проверка параметров LAN

Предпоследнее: если Вы уже пробовали настроить свой DIR-300 B7, но у Вас это не получилось, прежде чем продолжать сбросьте маршрутизатор на заводские настройки. Для этого, при включенном питании роутера, нажмите и удерживайте 10-15 секунд кнопку Reset с обратной его стороны, после чего отпустите ее. Еще секунд 30 займет перезагрузка роутера с заводскими настройками.

И последнее: перед настройкой разорвите соединение Билайн на компьютере, которое Вы используете для доступа в Интернет. И не подключайте в дальнейшем — после настройки роутер сам будет устанавливать это подключение и уже после этого раздавать его по локальной и беспроводной Wi-Fi сети всем устройствам. В противном случае, если не отключить данное соединение, у Вас возникнет вопрос о том, почему на компьютере интернет есть, а по Wi-Fi подключается, но без доступа к Интернету. А я очень устал отвечать на этот вопрос.

Проверка настроек в ПК

Также перед тем, как начинать конфигурацию, рекомендуем проверить локальное подключение. В Windows 7 и старше откройте “Центр управления сетями и общим доступом”, в появившемся окне выберите “Изменение параметров адаптера”. Кликните ПКМ на пункт с названием вашего подключения. Далее нажмите «Свойства».

Если у вас Windows XP, то выберите пункт сетевые подключения в панели управления, нажмите на значок локального подключения — «Свойства».

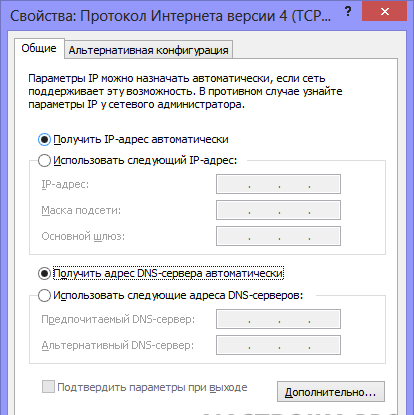

Найдите в списке компонентов, которые использует подключение, «Протокол Интернета версии 4 TCP/IPv4», выберите его и нажмите «Свойства».

IP адрес и Адреса DNS серверов должны получаться автоматически.

Новый роутер – не покупать

Хакер покупает роутер D-Link, устанавливает сторонний софт и радуется.

Подарочек

1. Покупаем новый роутер;
2. Меняем софт;
3. Роутер перегревается;
4. Главная микросхема на роутере получает радиатор;
5. Перегрева нет, но БП из комплекта роутера уже «не тянет»!

Вот что выгодно фирме D-Link:

1. Чтобы роутер слетел с гарантии;
2. Чтобы комплектный БП не использовался;
3. Пусть человек расскажет, какой у него роутер, умалчивая о расходах.

На сайтах, посвящённых настройке роутеров, обычно дают совет: покупайте роутер D-Link, если знаете, что с ним делать. И роутеры бренда D-Link по-прежнему остаются на пике спроса. Все – хакеры?

Подключение D-Link DIR-300 к компьютеру

В этом, надеюсь, ничего сложного для Вас не окажется — кабель Билайн подключается к порту Internet на задней стороне роутера, а с компьютером роутер соединяется сетевым кабелем, который входит в комплект поставки устройства. После этого нужно просто включить роутер в розетку.

Примечание: не запускайте подключение Билайн на компьютере, после того как начали настраивать роутер — ни до ни после. В противном случае, вы получите ситуацию, с которой чаще всего обращаются пользователи — на компьютере интернет есть, а по Wi-Fi подключается, но не работает. Все дело в том, что отныне (после того, как будет закончена настройка) подключение будет устанавливать сам роутер, а затем уже «раздавать» его другим устройствам, и, если вы запустите Интернет на компьютере, то роутер установить его не сможет. В общем, запомните: не запускайте интернет на ПК во время и после настройки роутера, интернет будет доступен по локальной сети.

Еще одна рекомендация — проверить настройки подключения по локальной сети, прежде чем приступать к настройке D-Link DIR-300 для Билайн, для этого нужно проделать следующее:

1. В Windows 7 и Windows 8 зайдите в Центр управления сетями и общим доступом, после чего выберите пункт «Изменение параметров адаптера» слева. Кликните правой кнопки по локальному подключению, с помощью которого Вы подключены к роутеру, нажмите «Свойства» и перейдите к третьему пункту.
2. В Windows XP зайдите в панель управления — сетевые подключения и нажмите правой кнопкой по значку локального подключения, выберите пункт «Свойства» в контекстном меню и перейдите к следующему пункту.
3. В списке компонентов, используемых подключением выберите «Протокол Интернета версии 4 TCP/IPv4» и нажмите кнопку «Свойства» справа внизу.
4. Убедитесь, что IP адрес и адреса DNS серверов получаются автоматически (как на картинке), если это не так — приведите в соответствие.

Два главных правила

Для роутеров D­Link и для некоторых других существуют два правила. Если эти правила нарушить, на многих моделях просто не сохраняются изменения. Но в семействе Dir­300 всё выглядит плачевнее – может испортиться аппаратная часть

Обратите внимание на фото ниже

Как сохранять настройки

• Выставив параметры на любой странице, делайте сохранение настроек;
• Чтобы новые значения вступили в силу, роутер перезагружают!

По умолчанию адрес нашего роутера равен цифрам 192.168.0.1. Пароль – это слово «admin» и логин – тоже «admin». Рассмотрим, как настроить роутер dir 300 правильно и без проблем:

1. Соединяем патч-кордом порт LAN и компьютер;
2. Шнур провайдера включаем в порт WAN;
3. На компьютере в «Состоянии подключения» выбираем «Свойства» и настраиваем «Протокол Интернета» на автоматическое получение DNS и IP.
4. Включаем питание на роутере.

В прошивках версии 1.3 отображается «бело-синий» интерфейс. Для версии 1.4 интерфейс будет «чёрным».

Две разные версии

Подробное руководство по настройке роутера D-Link DIR-300 для Билайн

В этой публикации мы пройдем по настройке роутера D-Link DIR 300 NRU для работы с оператором Билайн

Будет пошагово рассказано, на какие настройки нужно обращать внимание, как настроить L2TP и другие важные моменты

Начать стоит с прошивки. Самую последнюю версию ПО ставить на ваше устройство не обязательно, но со старой прошивкой маршрутизатор, скорее всего, стабильно работать не будет. Самые новые версии прошивок для D-Link DIR 300 обозначены, как 1.4.x — в этой статье будет рассматриваться конфигурация Wi-Fi роутера D-Link DIR 300 для оператора Билайн для этой версии.

Прошивка от самого Билайна, которую предлагают установить на сайте провайдера – не самый лучший выбор. Ее можно установить, однако, потом вернуть стандартную версию обратно — довольно сложная задача.

Подключение к ПК

Данный пункт довольно прост — интернет-кабель Билайн нужно вставить в порт “Internet”, после чего соединить ПК с маршрутизатором Ethernet кабелем. Теперь осталось только подключить D-link к электросети.

Внимание: не нужно запускать подключение Билайн. Иначе вы столкнетесь с достаточно распространенной ситуацией: на компьютере все работает, а Вай-Фай интернет не раздает

По завершению настройки маршрутизатор будет сам устанавливать нужное ему подключение, а уже после «раздавать» его остальным устройствам.

Если же вы его запустите, тогда роутер установить соединение не сможет.

Проверка настроек в ПК

Также перед тем, как начинать конфигурацию, рекомендуем проверить локальное подключение.
В Windows 7 и старше откройте “Центр управления сетями и общим доступом”, в появившемся окне выберите “Изменение параметров адаптера”. Кликните ПКМ на пункт с названием вашего подключения. Далее нажмите «Свойства».

• Если у вас Windows XP, то выберите пункт сетевые подключения в панели управления, нажмите на значок локального подключения — «Свойства».
• Найдите в списке компонентов, которые использует подключение, «Протокол Интернета версии 4 TCP/IPv4», выберите его и нажмите «Свойства».
• IP адрес и Адреса DNS серверов должны получаться автоматически.

Получение доступа к настройкам

Главная задача — заставить роутер соединяться с Сетью вместо ПК. Билайн использует для подключения протокол L2TP.

Примечание: если ранее вы настраивали DIR 300, но из этого ничего не вышло, то лучше сразу верните его к заводским значениям по умолчанию: нажмите и подержите 10 секунд кнопку Reset.

Теперь пришло время запустить браузер и перейти на 192.168.0.1. Введите в форму туда стандартные значения — admin/admin для логина и пароля соответственно.

Далее выберите ссылку «Расширенные настройки» — «WAN» -«Добавить».

Конфигурация L2TP

Теперь мы переходим к главному — настройке параметров подключения L2TP для Билайн. Поля необходимо заполнить так:

• Тип соединения — L2TP + Динамический IP
• Имя — можете выбрать любое
• Имя пользователя и пароль — данные, предоставленные провайдером
• Адрес VPN-сервера — tp.internet.beeline.ru

Нажмите «Сохранить». После вам будет показана страница с соединениями: там должно находиться новое подключение. Кроме того, вверху будет индикатор. В нем значится, что произошли определенные изменения в настройках и их нужно сохранить. Сделайте это.

Теперь нам нужно настроить Вай-Фай и установить пароль.

Настройка Wi-Fi

Перейдите на страницу расширенных настроек на странице Wi-Fi. Там вы найдете пункт «Основные настройки». Там заполните поля:

SSID — здесь необходимо указать сети цифрами и латиницей. Оно будет видно при подключении.

Другие пункты можно не трогать. Нажмите «Изменить»

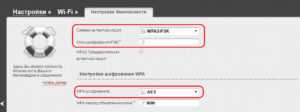

Далее выберете пункт «Настройки безопасности». Его нужно заполнить так:

• Сетевая аутентификация — WPA2-PSK
• Ключ шифрования — пароль к Wi-Fi.

Нажмите «Изменить»

Снова нажмите на «Сохранить настройки».

Обновление прошивки

Для каждой версии роутера нужна своя подходящая прошивка. Ещё раз напомним: девайс с названием D­Link Dir­300 выпускался в нескольких ревизиях. Сначала посмотрим на этикетку, где можно видеть надпись «H/W ver. B6». И значит, подходит файл, предназначенный для роутера DIR 300 NRU B6 или B5. Ищите прошивки на сайте Длинк’а. Адрес:http://ftp.dlink.ru/pub/Router/DIR-300_NRU/Firmware/
Расширение файлов D-Link – это «bin».
Если говорить о ревизиях «B», существуют три группы:

• B1, B2 и B3 – первая группа;
• DIR 300 NRU B5 и B6 – вторая;
• DIR 300 NRU B7 – отдельная группа роутеров.

Все роутеры, находящиеся в одной группе, совместимы между собой. И в старом, и в новом интерфейсе есть вкладка «Система» –> «Обновление ПО».

Обновление прошивки

• К ИБП, не подключая компьютер, но включив, например, лампу 40W;
• К АКБ с напряжением 4,8-5,5 Вольт, способному выдавать ток 2A;
• К автомобильному АКБ, используя переходник DC-DC (лучший способ).

Как подключить ПК:

Без разницы.

Настройка роутера D-Link DIR-300 NRU для Билайн на прошивке 1.2.94

Инструкция как настроить роутер D-Link DIR-300 NRU для Билайн на прошивках серии 1.2.ХХ

Чтобы попасть в веб-интерфейс роутера, надо открыть браузер(напр. Internet Explorer), в строке адреса набрать адрес маршрутизатора (192.168.0.1).

Выглядеть это будет вот так: http://192.168.0.1.

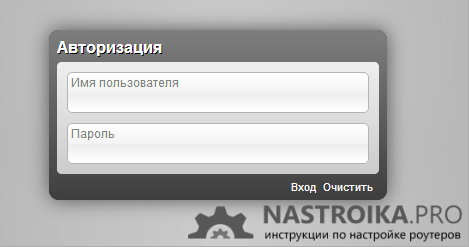

Роутер спросит Имя пользователя — вводим admin, а поле пароля оставляем пустым. Само собой, при условии, что роутер из коробки на заводских настройках.

Если не пустит — попробуйте в строку пароля ввести admin.
В целях безопасности рекомендую сразу сменить пароль.
Для этого заходим во вкладку Система и выбрать меню Пароль администратора.

В поле Пароль (New Password) введим новый пароль, а в поле Подтверждение (Confirmation) повторяем новый пароль ещё раз. Сохраняем настройки.

Настройка роутера DIR-300 NRU B5 для Билайн

При подключении роутера DIR-300 NRU B5  к Билайн необходимо использовать протокол L2TP. Чтобы его настроить переходим в раздел Сеть ->Соединение:

Нажимаем кнопку Добавить. Откроется меню создания нового интерфейса WAN:

Тип соединения — L2TP
Имя сервиса — tp.internet.beeline.ru
PPP имя пользователя— Ваш логин из договора. В Билайне обычно это номер договора.
Пароль — Ваш пароль.
Подтверждение пароля — повтор пароля.
Шифрование — Без шифрования.
Более ничего не трогаем и сохраняем настройки кнопкой Сохранить.

Настройка Wi-Fi на DIR-300 NRU

Для настройки Wi-Fi на роутере D-Link DIR-300 NRU B5 зайходим во вкладку Wi-Fi , меню Основные настройки:

В поле SSID надо ввести имя беспроводной сети. Например Moi_WiFi. В 99% случаев больше ничего делать не надо, нажимаем кнопку Сохранить и переходим в меню Настройка безопасности:

В списке Сетевая аутентификация вместо Open выбираем метод WPA-PSK/SPA2-PSK Mixed:

В завершении настройки не забудьте перезагрузить роутер с новыми настройками.

Если у Вас DIR-300 с другой версией прошивки, посмотрите эти статьи:

Как настроить dir-300 nru на 1.3.x
Как настроить dir-300 nru для Билайн на 1.4.x

Настройка подключения Ростелеком для роутера DIR-300

Перед тем как переходить непосредственно к настройке маршрутизатора, крайне важно узнать текущую версию прошивки. Чтобы зайти на роутер, введите в браузере 192.168.0.1 в поле для адреса сайта

Далее впишите admin в поля для логина и пароля. Также вам будет предложено установить свой пароль, вместо имеющегося.

После всех этих действий вам откроется главная страница, она может иметь различный вид, это зависит от установленной версии. Язык изменяется на русский (если он не стоит по умолчанию)

На текущий момент у вас может быть одна из трёх актуальных версий:

• 5.х — самая новая с обновлённым веб-интерфейсом.
• 4.х — именно она чаще всего встречается у пользователей.
• 3.х — наиболее ранняя версия.

Определившись с версией, можете сразу переходить к нужной инструкции. В ряде случаев, в частности при наличии модели DIR-300 A/C1, может возникнуть необходимость в обновлении прошивки. В большинстве моделей она не является обязательной, однако лишней точно не будет. Дальше в данной статье приведена подробная инструкция того, как это сделать и нигде не ошибиться.

Прошивка B5, B6, B7 1.4.0-1.4.9 и A/C1 1.0.x

В самом низу главной страницы кликните на «Расширенные настройки», перейдите на вкладку «Сеть» и выберите «WAN». В списке подключений необходимо удалить пункт «Динамический IP». Теперь нужно создать новое подключение, для этого нажмите «Добавить».

Остаётся ввести соответствующие параметры PPPoE для Ростелекома. Все требуемые значения представлены на скриншоте ниже:

Чтобы успешно завершить процедуру, не забудьте сохранить внесённые настройки. В самом низу страницы есть мигающее уведомление в виде лампочки, кликните по ней и выберите «Сохранить».

Обновите страничку в браузере, если вы всё сделали правильно, то выполненное подключение должно получить статус «Соединено», при условии, что Интернет-соединение от Ростелеком было предварительно разорвано.

Чтобы подключить Wi-Fi, зайдите в «Мастер настройки беспроводной сети» и пропишите там название вашей сети (SSID), укажите страну (желательно USA), аутентификацию (ставьте WPA2-PSK) и пароль (ключ шифрования).

Осталось сохраниться и всё. Готово.

Прошивка B5, B6, B7 1.3.0-1.3.4

На первой основной странице кликните по блоку «Настроить вручную», а затем во вкладке «Сеть» выберите «WAN». В представленной таблице будет единственный параметр, по которому нужно щёлкнуть, чтобы вызвать меню свойств. Удалите имеющееся WAN-соединение, нажав на кнопку «Удалить».

В результате проделанных манипуляций поле подключений оказалось пустым. Теперь необходимо нажать «Добавить» и настроить соответствующие параметры: соединение РРРоЕ, логин и пароль Ростелеком, а также установите флажок напротив «Keep Alive», если по умолчанию он был снят.

Сохраните изменения настроек, кликнув на появившееся оповещение вверху списка. Если в процессе вы не допустили ошибок, то вновь созданное подключение изменит свой статус на «Соединено».

Установка параметров беспроводной сети осуществляется через «Ручные настройки»→»Wi-Fi». Среди основных пунктов:

• SSID — название сети.
• Страна — советуем выбирать «США», а не «Россия».

Затем выполните переход в «Настройки безопасности» и укажите формат сетевой аутентификации «WPA2-PSK». В окошке «Ключ шифрования» введите пароль для беспроводного подключения. В завершение обязательно кликните «Изменить», после чего сделайте сохранение этих настроек, когда появится соответствующее уведомление.

На этом маршрутизатор готов к работе, можете пробовать подключаться к нему с любых доступных устройств по Wi-fi.

Прошивка 2.5.11-2.5.19

Для того чтобы наладить высокоскоростной доступ к Интернет, после входа в учётную запись, в левой части экрана выберите «Сеть» → «WAN». Далее выделите единственный пункт «Dуnamic IP» и удалите его.

После этого добавьте новое подключение и заполните следующие параметры:

• Тип соединения — PPPoE.
• Интерфейс — Internet.
• Имя — любое.
• Пользовательские имя и пароль от Ростелеком.

Больше ничего менять не нужно, кликните на «Применить» и затем нажмите кнопку «Сохранить» во всплывающем уведомлении об изменении текущих конфигураций устройства. Это обязательный момент, иначе при перезагрузке все введенные данные пропадут.

Настройка Wi-Fi происходит во вкладках «Основные настройки» и «Настройки безопасности». Имя сети (рекомендуем не применять кириллицу) вводится в поле «SSID». Затем выберите метод аутентификации WPA2-PSK и задайте пароль сети (от восьми символов). Примените и сохраните изменения.

Как подключить D-Link DIR-300 к компьютеру

Прежде чем подключить роутер D Link Dir 300 к Билайн, важно убедиться, что получен доступ для активации стандартного канала wi-fi. В компьютерных настройках должен фигурировать протокол L2TP

Дальнейшая инструкция:

1. Провести вход в интернет-браузер.
2. Ввести в строке поиска адрес 192.168.0.1.
3. Заполнить имя и пароль пользователя. В обоих полях проставляется слово «admin».
4. Перейти в раздел «Расширенные настройки». В строке «Сеть» выбрать «WAN». Операция подтверждается клавишей «Добавить».
5. В графе «Тип соединения» вносится «L2TP + Динамический IP». В пункте «Адрес VPN-сервера» прописывается tp.internet.beeline.ru.

Другие показатели можно оставить без изменений. Последний шаг – сохранение данных с помощью соответствующей клавиши. Через минуту страница обновится. Тогда можно попробовать провести подключение роутера. Если все сделано правильно, появится табличка «Подключено».

Если некоторые сведения внесены неправильно, то можно сбросить настройки до заводских. Для этого требуется удерживать несколько секунд кнопку Reset.

Настройка беспроводной сети на D-Link DIR-300

1. Совершается переход в раздел «Wi-Fi».
2. В графе «Сетевая аутентификация» указывается «WPA2-PSK».
3. В пункте «Ключ шифрования PSK» прописывается восьмизначный код, который пользователь придумывает самостоятельно. Ввод данных потребуется, когда будут подключаться другие устройства к интернету.

Для сохранения данных необходимо нажать кнопку в верхней части страницы.

Как настроить телевидение

Dir 300 от Билайн позволяет подключать телевещание — IPTV. Действия схожи с активацией роутера:

1. После ввода адреса 192.168.0.1 и паролей, выбирается раздел «IP телевидение».
2. Указывается номер порта, к которому будет подключен кабель приставки.
3. Проводится сохранения новых данных.

Приставка автоматически будет соединяться с сетью, транслируя то, что выберет пользователь.

Настройка подключения L2TP Билайн на роутере D-Link DIR-300

Первая и основная задача при настройке Wi-Fi роутера — заставить его устанавливать соединение с Интернет вместо компьютера. Интернет-провайдер Билайн использует соединение по протоколу L2TP, его-то мы сейчас и настроим.

Примечание: если вы до этого пытались настроить свой DIR-300, но безуспешно, сбросьте его на заводские настройки — для этого, нажмите и удерживайте (на включенном роутере) кнопку Reset сзади в течение 10 секунд, затем отпустите ее.

Прежде всего, запустите Ваш любимый браузер и введите в адресной строке 192.168.0.1 и нажмите Enter — в результате должен появиться запрос логина и пароля для входа в интерфейс настроек роутера. Введите стандартные для роутера D-Link DIR-300 NRU значения — admin в обоих полях.

Следующее, что Вы увидите — запрос на изменение заводского пароля, а затем — основную страницу настроек роутера, где мы и будем производить все действия.

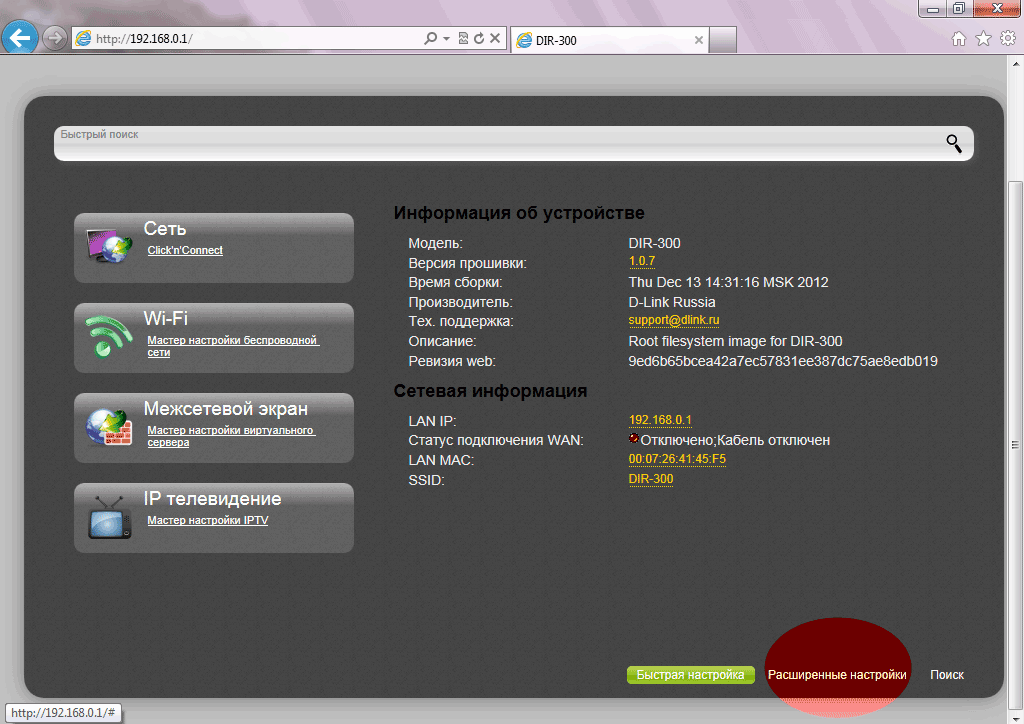

Нажмите ссылку «Расширенные настройки» внизу, на открывшейся странице в пункте сеть выберите «WAN».

На следующей странице нажмите кнопку «Добавить».

Теперь самое основное — настроить параметры подключения L2TP для Билайн в роутере. Заполняем поля следующим образом:

• Тип соединения — L2TP + Динамический IP
• Имя — любое имя соединения, нигде не используется, можно не менять
• Имя пользователя и пароль — ваши данные Билайн
• Адрес VPN-сервера — tp.internet.beeline.ru
• Остальные данные можно не изменять: если у вас возникли какие-то сомнения, то просто перепишите с приведенного изображения — на нем работающие параметры для Билайн.

Нажмите кнопку «Сохранить». После этого, вы снова увидите страницу со списком соединений, где будет находиться только что созданное вами подключение и оно будет разорвано. Также вверху страницы будет индикатор, оповещающий о том, что настройки роутера были изменены и их необходимо сохранить. Сделайте это (т.е. в сумме сохраняем два раза — это нужно, чтобы после выключения роутера из сети настройки не сбрасывались).

Подождите минуту и обновите страницу. Если вы все сделали правильно и не забыли отключить интернет на компьютере, то вы увидите, что вновь созданное подключение Билайн находится в состоянии «Соединено» — т.е. интернет с этого компьютера уже доступен. Осталось настроить параметры беспроводной сети, поставить пароль на Wi-Fi и, если нужно, настроить телевидение IPTV.

Миничат

04.11, 22:19

maxt

Уф.Все прошло образцово! Встреча удалась, спасибо всем кто пришел!Обязуюсь в след. раз не опаздывать.

04.11, 11:22

IV_Popova

На всякий случай, толпы студенток не будет ))

03.11, 21:41

maxt

И вообще: знаковое мероприятие получается: по данным лора — на днях — 40 лет unix, 20 лет vim, у @jmaxt др

03.11, 21:39

maxt

IV_Popova: не вопрос! Рады и новым участникам луг, и просто сочувствующим, хорошим человекам:-) Сергей и Павел берут жен, так что все норм.

03.11, 20:07

IV_Popova

Ничего страшного, если я приду не одна?

01.11, 10:53

maxt

4 ноября 19:00 пиццерия Танго на дружбе — неофициальная встреча LUG. Ориентир — талисман луг — пингвин. До встречи там!

25.10, 23:31

IV_Popova

Миша тормозит с фотографиями: прислали ещё Храмченко и Хотеев!

25.10, 10:51

portnov

Видел такое когда-то на nixp.ru, больше нигде не видел. Нужную ассоциацию вроде вызывает…

24.10, 23:01

IV_Popova

Вопрос:» ~/new — это общепринятое выделение нового материала на Linux-форумах?»

22.10, 23:24

maxt

И пусть грызут логти те, кто не приехал! Все прошло замечательно!

Настройка PPTP на старых прошивках

Сначала изучите главу II. Можно сделать всё так же. Но если бы настройка роутера dir 300 выглядела одинаково всегда, главы III просто не было бы.

Вкладка с подключениями WAN

1. Блок Ethernet: клонируем MAC, если требуется;
2. Блок IP: без изменений;
3. Блок «Разное»: NAT и «Сетевой экран» – надо, а IGMP – если требуется;
4. Блок VPN: задаём логин и пароль, а также адрес VPN-сервера!
5. Если выставить галочку «Keep Alive», надо будет задать IP-адрес, который доступен в Интернете всегда;
6. Все настройки для NRU сохраняют, пользуясь, например, кнопкой сверху. Соединение начинает работать сразу!

Как видите, «старый интерфейс» не так уж отличается от «нового».

Соединение TCP/IP и VPN

На первых ревизиях модели D­Link DIR­300 всё выглядит не так.

Процедура подключения

Прежде чем приступать непосредственно к настройкам оборудования для создания беспроводного Интернета, нужно выполнить подключение.

Разобраться с тем, как правильно подключить роутер модели D-Link DIR-300 не составит большого труда. Если пользователь уже обратился к поставщикам услуг, тогда в его квартире, доме или офисе уже наверняка присутствует кабель для подключения к Интернету.

Тут последовательность процедур стандартная, и она предусматривает выполнение таких шагов:

• соединить Интернет-кабель своего провайдера разъёмом на корпусе роутера, где написано Internet;
• подготовить сетевой кабель, который идёт в комплектации с роутером;
• один конец сетевого кабеля вставить в разъём сетевой карты на компьютере или ноутбуке;
• второй конец сетевого кабеля подключается к любому из разъёмов LAN на корпусе маршрутизатора;
• подключить сам роутер к розетке, соединив устройство кабелем питания с блоком;
• подождать, пока оборудование полностью загрузится, лампочки перестанут мигать;
• открыть любой браузер;
• в адресной строке прописать адрес 192.168.0.1 и нажать на Enter;
• дождаться открытия веб-интерфейса, через который будет выполняться последующая настройка подключения;
• на экране отобразится запрос, требующий ввести логин и пароль;
• стандартный логин и пароль должен быть admin и admin;
• чтобы убедиться в правильности данных, переверните корпус роутера и посмотрите на данные на наклейке с обратной стороны устройства;
• если для работы будет удобнее, переключить стандартный интерфейс на русский язык.

Если это подержанный роутер, купленный у другого пользователя, стандартный логин и пароль может быть заменён. Поэтому тут самым простым решением будет сбросить настройки до заводского состояния. Для этого достаточно зажать кнопку Reset и удерживать её в течение 10 секунд.

Настройка беспроводной Wi-Fi-сети

Нажимаем трафарет «Расширенные настройки» в нижней части главной страницы, находим вкладку Wi-Fi. Далее переходим к разделу «Основные настройки». В нем прописываем имя сети роутера DIR-300, благодаря которому будем находить ее в списке доступных. Затем определяем регион: Россия, а режим — 11bgn mixed, номер рабочего канала и его ширину – «Авто». Ставим маркеры в клетках разрешения беспроводного вещания с сохранением имени DIR-300. Сохраняем введенные значения.
Переходим в раздел «Безопасность». Там задаем параметры аутентификации: WPA/WPA2-PSK, тип шифрования – AES, а также индивидуальный ключ (надежный пароль на wi fi). Нажимаем «Сохранить».

Настройки вступают в силу после перезагрузки DIR-300 путем его отключения и повторной активации через минуту. Перезагрузку проводят по следующему пути: «Система» — «Системные инструменты» — «Перезагрузка».

Настройка беспроводной Wi-Fi-сети

Нажимаем трафарет «Расширенные настройки» в нижней части главной страницы, находим вкладку Wi-Fi. Далее переходим к разделу «Основные настройки». В нем прописываем имя сети роутера DIR-300, благодаря которому будем находить ее в списке доступных. Затем определяем регион: Россия, а режим – 11bgn mixed, номер рабочего канала и его ширину – «Авто». Ставим маркеры в клетках разрешения беспроводного вещания с сохранением имени DIR-300. Сохраняем введенные значения.

Настройки вступают в силу после перезагрузки DIR-300 путем его отключения и повторной активации через минуту. Перезагрузку проводят по следующему пути: «Система» – «Системные инструменты» – «Перезагрузка».

Как правильно настроить Wi-Fi-роутер D-link DIR-300

Самый ответственный момент после приобретения любого Wi-Fi-роутера — это его подключение к сети и последующая настройка. Без знания алгоритма настройки и умения быстро решать возникающие в процессе проблемы, устройство может некорректно работать в дальнейшем: развивать недостаточную скорость, постоянно обрывать сигнал, не подключаться к сети.

Что потребуется для настройки

Перед началом настройки роутера DIR-300 необходимо: во-первых, стационарный компьютер или ноутбук; во-вторых, кабель для связи компьютера и роутера; в-третьих, немного свободного времени и умение пользоваться компьютерной базой на уровне «простой пользователь».

Шаг 1: Подключение Wi-Fi-роутера к компьютеру

Настройка устройства на корректную работу происходит через компьютер. Поэтому первым делом его необходимо подключить к роутеру посредством кабеля. Для настройки используются порты LAN, расположенные на корпусе прибора. Также надо подключить и сам роутер к сети, только в этом случае сетевой кабель подключается к разъему WAN.

Подключение через компьютер:

1. включить компьютер;
2. с помощью поиска найти раздел «Свойства: протокол Интернета версии 4 (TCP/IPv4)»;
3. установить маркеры в пунктах «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически».

Тогда компьютер будет получать все сетевые настройки с роутера в автоматическом режиме.

Шаг 2: Создание пароля

Перед тем как настроить DIR-300, на компьютере должен быть установлен Internet Explorer версии 6 или выше, Firefox 1.5, или любой другой удобный обозреватель. D-link DIR-300 настраивается даже с помощью Android-приложения — D-Link Click’n’Connect.

Для создания пароля на роутере необходимо открыть установленный на компьютере браузер и набрать в поисковой строке следующий путь: http://192.168.0.1. Открывшееся окно «Administrator password» имеет 2 графы: логин и пароль. Необходимо ввести любой придуманный логин и пароль и нажать кнопку «Сохранить».

Если логин и пароль уже установлены производителем, то по умолчанию выбирают фразу «admin».

При установке нового логина и пароля лучше всего отдельно записать их на листке, сохранить в заметках на телефоне или на компьютере. Потеря такой информации может создать некоторые трудности, особенно если в дальнейшем потребуется перепрошивка устройства или какая-либо дополнительная настройка.

Шаг 3: Идентификация клиента

Начинается работа непосредственно с DIR-300, настройка которого проходит через меню «Advanced settings». Необходимо в разделе «Net» выбрать соединение «Wan». Еще раз проверить, что сетевая карта работает в автоматическом режиме.

Для простоты идентификации клиента в сети необходимо нажать круглый значок с двумя расположенными внутри зелеными стрелками. После этого действия MAC-адрес компьютера будет автоматически скопирован на роутер. При дальнейшем отключении роутера, но соединении с ним компьютера, выход в мировую сеть остается доступным.

После вышеперечисленных действий остается нажать кнопку «Сохранить», расположенную в правой нижней части экрана.

D-link DIR-300 готов к работе, все сетевые настройки загружаются на устройство автоматически. Можно приступать к серфингу и поиску какой-либо информации в сети.

Подключение роутера D-Link DIR-300

Несмотря на то, что подключение роутера, казалось бы, не должно вызывать никаких сложностей, достаточно часто приходится видеть и неправильные варианты. Связано это с тем, что даже при неправильном подключении можно добиться, например, чтобы на одном компьютере был интернет и при этом работало цифровое ТВ. Однако, правильным оно от этого не становится, а устройства, подключенные по Wi-Fi будут сообщать о том, что «Соединение ограничено или отсутствует» или «Без доступа к интернету». Правильный вариант подключения — на картинке ниже.

Подключение роутера D-Link DIR-300

Таким образом, кабель Вашего интернет-провайдера (или кабель, идущий от модема, если он у Вас присутствует), должен быть подключен к порту Internet и только к нему. Сетевая карта соединяется с одним из портов LAN роутера с помощью имеющегося в комплекте кабеля RJ-45 (стандартный сетевой кабель).

Настройка D-Link DIR-300 с прошивками 1.3.x

d http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>ecoding=»async» loading=»lazy» class=»aligncenter size-full wp-image-311″ src=»https://nastroika.pro/wp-content/uploads/dom-ru-on-d-link-dir-300-old.jpg» alt=»Настройка Интернета Дом.ру на старой прошивке D-Link DIR-300″ width=»726″ height=»418″ srcset=»https://nastroika.pro/wp-content/uploads/dom-ru-on-d-link-dir-300-old.jpg 726w, https://nastroika.pro/wp-content/uploads/dom-ru-on-d-link-dir-300-old-300×172.jpg 300w» sizes=»(max-width: 726px) 100vw, 726px»>

Для настройки подключения на более старой прошивке, нажмите «Настроить вручную», после чего выберите вкладку «Сеть» — «WAN». Нажмите по имеющемуся там соединению «Динамический IP», после чего внизу страницы с параметрами этого соединения, нажмите кнопку «Удалить».

В результате этого снова откроется страница со списком соединений, теперь пустым. Нажмите «Добавить» и заполните параметры подключения Дом.ру следующим образом:

Параметры подключения Дом.ру в интерфейсе роутера

• Тип соединения — PPPoE
• Логин и пароль — данные для входа в Интернет, которые предоставил вам провайдер

Другие параметры изменять в подавляющем большинстве случаев не нужно. Сохраните настройки

Сразу после сохранения обратите внимание на кнопку «Сохранить» сверху списка, нажмите на нее и окончательно сохраните сделанные настройки. Всегда обращайте внимание на эту кнопку — она служит для окончательной записи параметров в память роутера, так, чтобы они не сбрасывались после отключения питания и в аналогичных ситуациях

Теперь, если вы обновите страницу со списком подключений в браузере, а также при условии, что все параметры были указаны верно, вы сможете увидеть, что статус подключения изменился на «Соединено», что означает, что подключение с Интернет установлено. (Не забывайте, что на самом компьютере отдельное соединение Дом.ру должно быть отключено). Можно перейти к настройке беспроводной Wi-Fi сети.

Для того, чтобы настроить Wi-Fi, откройте соответствующую вкладку и выберите «Основные настройки». На данной странице вы можете указать имя беспроводной сети SSID: лучше не оставлять его стандартным, как минимум так будет проще отличать свою Wi-Fi сеть от соседских. Используйте латиницу и (или) цифры для имени. Сохраните настройки.

После этого прейдите на вкладку настроек безопасности Wi-Fi. Тут рекомендуется установить следующие параметры:

• Сетевая аутентификация — WPA2-PSK (наиболее защищенный вариант для домашнего использования)
• Ключ шифрования PSK — ваш пароль на Wi-Fi, состоящий не менее чем из 8 символов. Опять же, используйте латинские символы и цифры.

После сохранения настроек настройка роутера завершена. Вы можете подключиться к беспроводной сети и получить доступ к Интернет со смартфона, планшета и других беспроводных устройств.

Может быть полезным и интересным:

• Новый Браузер Brave, который платит пользователю
• Wi-Fi без доступа к Интернету, соединение ограничено
• Если не заходит на 192.168.0.1 или 192.168.1.1
