Настройка оборудования

Настройка WIVE-NG-RTNL:

Адрес роутера работающего на WIVE-NG-RTNL в локальной сети — 192.168.1.1. В случае модифицированной прошивки под DIR-300 NRU, DIR-615 и DIR-620 — 192.168.0.1. Логин и пароль на доступ к интерфейсу настройки — Admin / Admin (обязательно с заглавной буквы). Веб-интерфейс выглядит следующим образом:

Первым делом — смотрим в каком режиме работает роутер — переходим в раздел «Operation Mode»:

Проверяем чтобы был выставлен режим маршрутизатора — AP-Gateway. Нажимаем «Apply».

Переходим к настройкам локальной сети — «Internet Settings» > «LAN Setup»:

Если Вам необходимо сменить адрес роутера в сети со стандартного 192.168.1.1 на другой — пропишите новый адрес в поле IP-address и нажмите кнопку «Apply». Переходим к настройкам WAN-порта — радел «Internet Settings» > «WAN Setup»:

В большинстве случаев параметр «WAN Connection type» стоит оставить по-умолчанию — «DHCP (Auto Config)» — этот значение подходит не только в том случае, если у Вас для подключения к Провайдеру используется DHCP, но и в случает PPPoE и VPN (PPTP, L2TP). Проверяем чтобы стояла галочка «Enable NAT». Нажимаем «Apply».

Настройка PPPoE на WIVE-NG-RTNL для Ростелеком, Дом.ru и ТТК.

Переходим в радел «Internet Settings» > «VPN Setup»:

Ставим галочку «Enable VPN». «VPN Mode» выбираем «PPPoE», «PPPoE Interface» — WAN, в поля «User name» и «Password» указываем имя пользователя и пароль на доступ в сеть Интернет. Нажимаем кнопку «Apply and Connect».

Примечание: Если в дальнейшей эксплуатации Вам приходится каждый раз снова заходить в веб-интерфейс и для выхода в Интернет снова применять настройки — поставьте галочку «Pure PPPoE».

Настройка VPN (L2TP) на WIVE-NG-RTNL для Билайн.

Переходим в радел «Internet Settings» > «VPN Setup»:

Ставим галочку «Enable VPN». «VPN Mode» выбираем «L2TP», в поле «Host, IP or DNS name» прописываем адрес VPN-сервера — tp.internet.beeline.ru. в поля «User name» и «Password» указываем имя пользователя и пароль на доступ в сеть Интернет. Нажимаем кнопку «Apply and Connect».

Настройка Wi-Fi на WIVE-NG-RTNL.

Переходим в радел «Wireless Settings» > «Basic»:

Здесь мы ставим галочку «Wireless Enable» и прописываем имя нашей беспроводной сети — «SSID». Можно использовать любое слово на латинице. Нажимаем «Apply». Переходим в раздел «Advanced»:

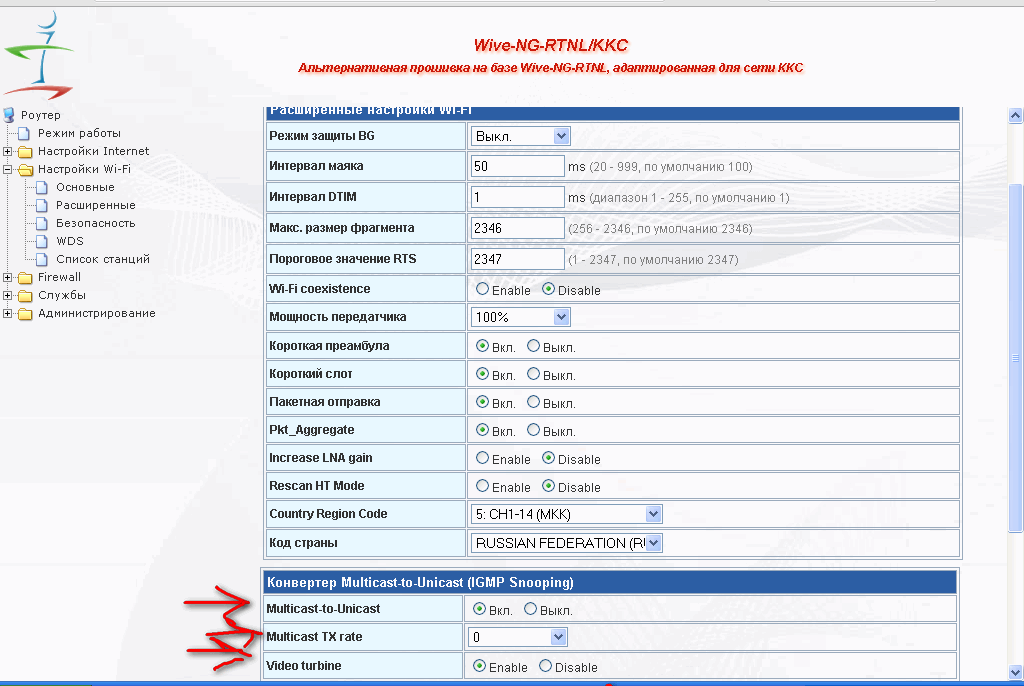

По умолчанию мощность передатчика установлена на 70%. Для большинства случаев этого хватит. Но если Вам надо увеличить мощность до 100% — выставляете соответствующее значение в поле «TX Power». Нажимаем «Apply». Осталось только настроить безопасность сети — идем в раздел «Security»:

В списке «Security Mode» выбираем «WPA2-PSK, WPA Algorithms» ставим «AES», «Pass Phrase» — ключ сети — любая буквенная, цифирная или смешанная последовательность символов не менее 8 знаков. Нажимаем «Apply».

Проброс портов на WIVE-NG-RTNL.

Чтобы настроить проброс портов — port forwarding — на WIVE-NG-RTNL нужно перейти в раздел «Firewall» > «Firewall»:

Для примера настроим порт для клиента DC++. Заполняем поля следующим образом: «Interface» — WAN, «Protocol» — TCP&UDP, «SRC Ports» — 11411, «Dst IP» — IP-адрес компьютера на котором стоит клиент, «Dst Ports» — то же значение что и в Src Ports — 11411, «Comments» — DC++. Нажимаем кнопку «Add» а затем «Apply».

Настройка DMZ:

Чтобы настроить демилитаризованную зону — DMZ — на WIVE-NG-RTNL нужно перейти в раздел «Firewall» > «DMZ»:

Присваиваем параметру «DMZ Settings» значение «Enable», в поле «DMZ IP Address» вводим IP-адрес компьютера, который выводим в DMZ. Нажимаем «Apply».

WIVE-NG и WIVE-NG-RTNL

Wive-NG это серия открытых и свободных прошивок для устройств на различных чипах от различных вендоров. Если проводить параллели с другими альтеренативными прошивками, то Wive-NG отличается легкостью и стабильностью работы. Конечно, например, в DD-WRT больше «продвинутого» функционала, но в большинстве случаев он остается невостребованным. В Wive-NG основной упор сделан на стабильную работу в необслуживаемом режиме при сохранении максимально возможной гибкости и функциональности.

В этой статье я подробно расскажу про прошивку Wive-NG-RTNL. Она теоретически может работать на ЛЮБЫХ маршрутизаторах на чипе Ralink RT305x-based с 4 или более мегабайтами Flash типа NOR/SPI или NAND и с 32Мб или более RAM. Разработчики не советуют прошивать роутеры на чипе RT3052 где производитель сэкономил и не установил радиатор. Ярким примером служит D-Link DIR-620. Список поддерживаемых устройств

Прошивка ASUS под WIVE-NG-RTNL

WIVE-NG-RTNL совместима со следующими моделями роутеров ASUS: RT-N10 B1, RT-N10 C1, RT-N10plus, RT-N13U, RT-N13U Rev.B1, RTG-32 rev.B1/C1, Рассмотрим прошивку ASUS под WIVE-NG-RTNL на примере роутера RT-N10 C1. Сразу оговорюсь, что на простом RT-N10 эта прошивка не работает. Прошивать можно только RT-N10+, RT-N10 B1 и RT-N10 C1

Внимание! Все действия Вы производите только на свой страх и риск. Администрация сайта не несет ответственности за повреждения Ваших устройств

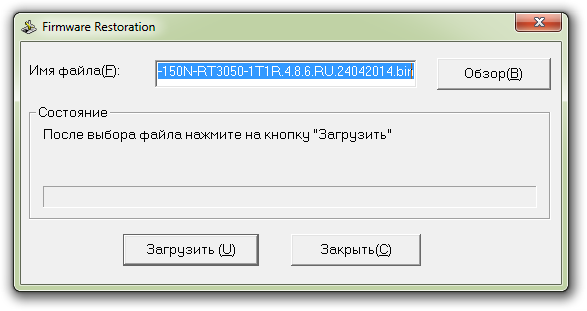

Для прошивки нам понадобятся: 1. Сама прошивка WIVE-NG-RTNL. Скачиваем вот отсюда файл с названием Wive_WR-150N-1T1R.*******.bin.zip и распаковываем его в корень диска C:\. 2. Набор сервисных утилит для роутера. Скачиваем его с официального сайта. Для RT-N10 C1 — ссылка. Шаг 1. Устанавливаем на компьютер пакет системных утилит для роутера. Шаг 2. Прописываем на компьютере в настройках Протокола Интернета TCP/IP сетевой карты следующие параметры: IP-адрес — 192.168.1.2 маска — 255.255.255.0 шлюз — 192.168.1.1 Шаг 3. Отключаем антивирус и фаерволл на компьютере. Шаг 4. Выключаем питание роутера. Шаг 5. Запускаем утилиту Firmware Restoration. В открывшемся окне программы нажимаем кнопку Обзор и выбираем файл прошивки с расширением *.bin, которую распаковали в корне диска C:\. Шаг 6. Зажимаем ручкой или карандашом кнопку reset на задней панели роутера и включаем питание. Считаем до 15 и отпускаем reset. Шаг 7. В программе Firmware Restoration нажимаем кнопку Загрузить.

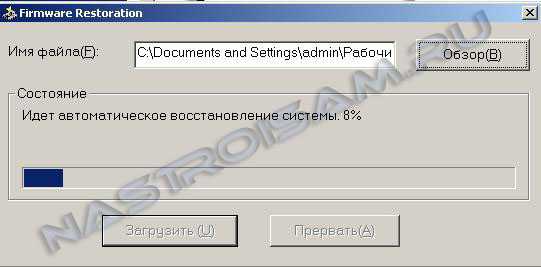

Когда полоса загрузки достигнет 100% получим такое сообщение:

Ждем перезагрузки роутера и нажимаем кнопку Закрыть. Шаг 8. запускаем браузер и в адресной строке вводим адрес роутера — http://192.168.1.1 . Если прошивка прошла нормально, роутер выдаст окно авторизации, в которое надо ввести логин Admin и пароль Admin — обязательно с заглавной буквы. Откроется вот такой веб-интерфейс:

Прошивка D-Link DIR-300 NRU под WIVE-NG-RTNL

Для роутеров D-Link DIR-300 NRU B1, B2, B3 и B4, а так же DIR-615 D1 процедура прошивки под WIVE-NG-RTNL одинакова. А вот D-Link DIR-300 NRU B5, B6 и B7 прошить не удастся, так же как и DIR-615 K1 и K2 — для них WIVE-NG-RTNL не подходит. Основная проблема заключается в том, что в чистом виде WIVE-NG из-под веб-интерфейса прошить D-Link не удастся. Специальную сборку для D-Link’ов можно взять тут — ссылка

Внимание! Все действия Вы производите только на свой страх и риск. Администрация сайта не несет ответственности за повреждения Ваших устройств

Последователность действий — такая же, как и при обычной перепрошивке роутера: В веб-интерфейсе идем в раздел «Техническое обслуживание» — «Обновление программного обеспечения», нажимаем кнопку «Обзор», выбираем файл прошивки Wive-NG-RTNL и нажимаем кнопку «Обновить. Ж»дем пока роутер прошьется и перезагрузится. Адрес устройства в сети 192.168.0.1, логин: Admin и пароль: Admin — обязательно с заглавной буквы.

powered by leo blog …

Знакомьтесь, это Asus RT-G32 версии C1, который тестировали Российские провайдеры (хотя верится мне в это с трудом). Я не в коем случае не посоветую данный роутер, так как со стандартной прошивкой он крайне не стабилен и очень медленный.

Но мне он как-то достался. Одним прекрасным днем, мне принесли этот маршрутизатор и попросили с ним что-нибудь сделать, чтобы он был нормальным, улыбнувшись, я сказал, что могу попробовать поставить DD-WRT, но стабильную работу я не гарантирую, так как это бюджетный аппарат, который не стоить использовать как SOHO решение.

Посмотрев на него внимательнее я кое-что вспомнил.. Был далекий 2011, мы работали операторами в тех-поддержке, и мы выживали как могли…

Настройка WDS на маршрутизаторах ASUS

Распределенная беспроводная система (WDS) позволяет создать полноценную
беспроводную инфраструктуру. Существует два режима работы WDS: Мост и
Повторитель. Мост позволяет объединить две разных сети, но при этом делает
невозможным подключения к нему беспроводных устройств, таких как КПК.
Повторитель, в свою очередь, позволяет установить соединение между двумя сетями
и при этом подсоединять к нему как проводные, так и беспроводные устройства.
Смешанный режим на беспроводных продуктах ASUS полностью соответствует основной
идее Повторителя, WDS работает только как мост.

Глава 1.
Подготовка к работе

Для примера мы
рассмотрим порядок настройки WDS для двух точек доступа (ТД, AP). В этом
примере ТД1 и ТД2 будут функционировать в смешанном режиме («Hybrid
mode»). MAC адрес ТД1 — 00:0E:A6:A1:3F:87. ТД2 не будет назначать
IP-адреса клиентам (DHCP выключено). Мы оставим только один DHCP-сервер в
подсети и его функции будет исполнять ТД1. MAC адрес ТД2 — 00:0E:A6:A1:3F:6E. В подсети IP адрес ТД1 будет 192.168.1.1, ТД2 — 192.168.1.2.

В смешанном
режиме оба проводных клиента (PC1/PC2) и беспроводных клиента (NB1/NB2) могут
подключаться к любой из точек доступа, при этом в режиме работы WDS такую
возможность имеют исключительно проводные клиенты (PC1/PC2).

Примечание 1:
Для лучшей совместимости используйте маршрутизаторы и точки доступа ASUS для
работы в режиме WDS.

Примечание 2:
Отключите DHCP-сервер на ТД2.

Примечание 3:
Установите разные LAN IP для каждого маршрутизатора.

Примечание 4:
SSID и каналы обоих роутеров должны быть одинаковыми.

Глава 2.
Конфигурируем ТД1

1. Введите в
адресной строке вашего браузера: http://192.168.1.1, нажмите Enter и введите:
Имя пользователя: admin Пароль: admin

2. После входа
в административную часть, перейдите в Wireless->Interface

3. Установите SSID «WL550gE», WEP
Encryption — none. Напоминаем, что обе точки доступа должны иметь
одинаковый SSID.

4. Перейдите в IP Config ->WAN & LAN

5. Установите
IP адрес на ТД1 в LAN 192.168.1.1

6. Перейдите в
Wireless->Bridge.

7. Выберите
режим работы точки доступа Hybrid. Если вы хотите использовать связку между
двумя сетями только в качестве Моста — выбирайте WDS Only.

8. После того,
как вы выбрали WDS или Hybrid, вы можете увидеть сообщение о необходимости
выбора фиксированного канала для работы WDS.

9. Выберите
фиксированный канал WDS. В нашем примере мы использовали 3 канал.

10. Включите
Connect to APs in Remote Bridge List для соединения с другими точками доступа,
которые будут перечислены в вашем листе.

11. Если вы
хотите дать возможность подключения к сети всем желающим, выберите Yes в пункте
Allow anonymous. В нашем примере мы выберем No (Нет).

12. Введите
MAC адрес ТД2. Он должен быть следующим 00:0E:A6:A1:3F:6E.

13. Щелкните
Add после того, как закончите ввод MAC адреса.

14. Щелкните
Finish. Настравиваем беспроводной машрутизатор

15. Щелкните
Save&Restart

Глава 3
Конфигурируем ТД2

1. Повторите
шаги, описанные в пунктах 1-3 Главы 2 и убедитесь, что ТД2 имеет одинаковый
SSID с ТД1.

2. Перейдите в WAN & LAN ->IP Config

3. Измените
LAN IP address ТД2 на 192.168.1.2.

4. Следующим
этапом мы отключим DHCP сервер, т.к. он должен работать только на ТД1 и быть
единственным в сети. Перейдите в IP Config->DHCP Server.

5. Выберите No в Enable DHCP Server и щелкните Apply.

6. Повторите
шаги, описанные в пунктах 6-11 Главы 2. Убедитесь, что ТД2 имеет одинаковый с
ТД1 канал.

7. Введите MAC
адрес ТД1.Он должен быть 00:0E:A6:A1:3F:87.

8. Щелкните
Add после окончания ввода MAC адреса.

9. Повторите
шаги, описанные в пунктах 14-15 Главы 2. После перезапуска, WDS должен
заработать.

Настройка маршрутизаторов

В данной главе перейдем к практической части и рассмотрим конкретные настройки в оба из режимов. Для примера возьмем разные маршрутизаторы.

Начнем с настройки аппаратов в режим моста.

Настройка режима bridge

Примером будет служить маршрутизатор ZyXEL.

Любая настройка роутера начинается со входа в его веб интерфейс, который и обеспечивает нам графическое меню настроек. Открываем веб браузер и переходим в настройки по адресу 192.168.1.1.

IP-адрес маршрутизатора

Если у вас другой роутер, то адрес может отличаться, уточните в инструкции по настройке. Далее вводим пароль администратора, и в открывшемся меню настроек переходим в пункт «Network», подменю «WAN», вкладка «Internet Connection».

Выбор режима bridge

В области «General» видим строку «Mode» — это и есть пункт выбора режима работы устройства. Выбираем «Bridge», инкапсуляцию (Encapsulation) выставляем значение RFC 1483. Остальные значения устанавливаем согласно договору с провайдером. Жмем «Применить», настройка закончена.

Напоминаем, что в данном режиме моста маршрутизатор только устанавливает ADSL-соединение с провайдером, авторизацию же клиента необходимо устанавливать при помощи операционной системы.

Настройка в режим router

Повторяем предыдущие шаги входа настройки роутера. Переходим в те же подменю и вкладку, но в строке «Mode» уже выбираем режим «Routing».

Настройка в режим router

Внешний вид окна настроек сразу поменяет вид, настроек станет гораздо больше. В инкапсуляции выбираем режим PPPoE (или тот, который поддерживает ваш провайдер), в поля «User Name» и «Password» вводим логин и пароль доступа в Интернет, выданный провайдером. Выдачу IP-адреса также ставим в режим автоматического. Жмем «Apply».

Настройка DHCP сервера

Вместе с активацией router режима придется провести еще пару настроек – DHCP сервера и Wi-Fi. DHCP-сервер служит для автоматического назначения IP-адресов подключаемым к маршрутизатору устройствам, что нам и обеспечит режим router.

DHCP-сервер настраивается во вкладке «DHCP Setup» подменю «LAN».

Настройка HDCP-сервера

В поле «DHCP» ставим статус «Server», во второй строке указываем первый адрес выдаваемого диапазона адресов, в третей строке – количество адресов (по сути количество подключаемых к роутеру устройств). Жмем «Apply».

Предисловие

А выживали мы лишь по тому, что руководством был запрещен интернет на наших служебных ПК. Но мы-то умные, не пальцем деланы, и мы стали практиковать использование личных ноутбуков на рабочем месте в вечернее время, а в качестве маршрутизатора, для раздачи этого интернета, использовали его. Но так как некоторые «коллеКи» любили пользоваться торрентами, скорость нашего интернета была крайне отвратительной. Заблокировав этого «коллеКу» на роутере и послав его известно куда, было принято решение поставить на этот роутер что-то стабильное, и выбор пал на WIVE-NG-RTNL. Вот тогда-то и была написана статья «Сборка прошивки wive-rtnl от sfstudio для asus rt-g32 rev. b1 под ubuntu» (хоть там ревизия b1).

Маршрутизаторы “заточенные” под оператора

Компактный корпус устройства (173х118х175 мм) не доставит неудобств в размещении, как дома, так и при строительстве офисной сети. Верхняя крышка корпуса выполнена из белого пластика с лакированным покрытием. На корпусе не остается следов пальцев и царапин, а загрязнения легко стираются. Посередине красуется логотип SNR. SNR-CPE-W4N оснащен двумя внешними антеннами с усилением 5dBi благодаря чему обеспечивается достаточно большая зона покрытия Wi-Fi сигнала со стабильной передачей данных внутри неё. Роутер поддерживает стандарт IEEE 802.11b/g/n и технологию MIMO2x2. Это позволяет достигать передачи данных на скорости в 300 Мбит/с. Начинка устройства выполнена на базе чипсета MT7620N, применяемого во многих современных Wi-Fi-роутерах.

В обоих маршрутизаторах реализована поддержка IPv6, в том числе native dual stack over IPOE/PPPOE с dhcp+ra, режим 6to4; сервисы radvd и dhcp6s и тд.

Программное обеспечение

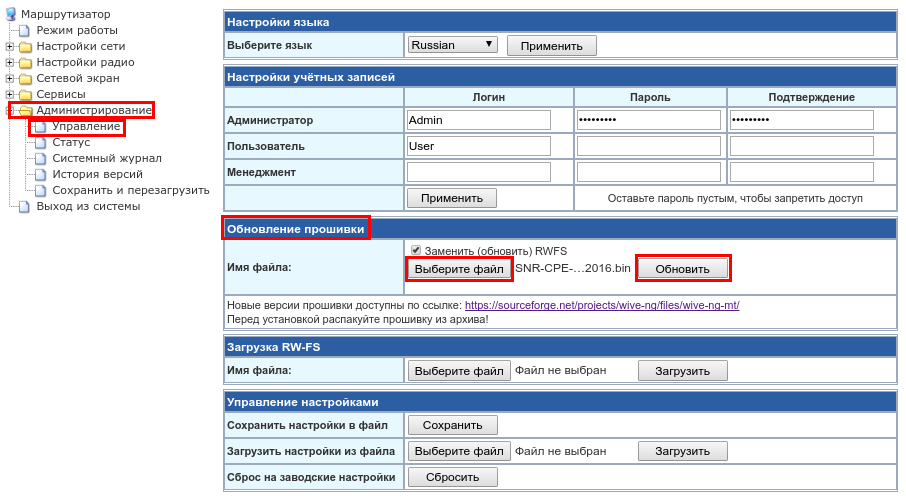

Прошивка обоих роутеров основана на ПО Wive-NG-MT. Это дальнейшее развитие ПО для маршрутизаторов нового бюджетного чипа от Ralink/Mediatek MT7620. Wive-NG-MT — встраиваемая операционная система, разработанная специально по заказу NAG.

Кастомизация

Специально для операторов связи разработано гибкий набор предложений кастомизации. Любой маршрутизатор можно “заточить” под конкретного оператора. Изменения можно произвести как с внешним видом устройства. Например подготовить собственную коробку с расцветкой оператора.

Как и сменить логотип на корпусе устройства Программное обеспечение Wive-NG-mt позволяет самостоятельно изменять init без пересборки прошивки, посредством rwfs. Это позволяет адаптировать маршрутизатор под особенности сети оператора и облегчить для пользователя настройку роутера. Для корпоративных сетей доступен функционал шейпера, гибко конфигурируемый роуминг между точками, не требующий внешнего контроллера, а также работа в режиме Hotspot. Источник

Соединение роутеров с использованием кабеля

Этот вариант можно использовать в случае, когда один из модемов не поддерживает сеть Wi-Fi или нужно более надежное и стабильное соединение.

Потребуется сетевой кабель, который обычно идет в комплекте с купленным роутером. Главный роутер настраивать не придется. Единственное условие: на нем должен быть активирован DHCP-сервер, а также автоматическая раздача IP-адресов. В большинстве случаев эти настройки уже задействованы по умолчанию, а потому нет необходимости переходить в настройки.

Порядок действий будет следующий:

1. Подсоединить провод в LAN-разъем на основном устройстве.
2. На втором роутере подключается к WAN-разъему.

Если на втором роутере не подключается интернет после соединения, то необходимо сбросить его настройки. А после зайти в настройки, выбрать раздел «Network», чтобы убедиться, что на аппарате стоит пункт «Dynamic IP», то есть динамический.

Объявление

• Сети
• » Статьи
• » Локальные Сети

» Обновление прошивки D-Link DIR-300 + DD-WRT + Wive-NG

Страницы 1

Есть Dir-300 A1 и есть более новые Dir-300 NRU (b1/b2/b3/b4) ревизии B5/b6/b7 – пока нельзя прошить на DD-WRT

Посмотреть надо вторую строку на наклейке сзади (на дне), там будет:

P/N: RIR300EEU. A1GH/W Ver.: A1 F/W Ver.: 1.03S/N.

Здесь H/W Ver. и есть аппаратная версия, если стоит A1, значит надо обновлять как А1:

Версия прошивки как и написано 1.03, идём на ftp ftp://ftp.dlink.ru/pub/Router/DIR-300/Firmware/ и качаем файл readme_first.txt. Сейчас там написано:

Please upgrade firts f/w to http://ftp.dlink.ru/pub/Router/DIR-300/ … 105B07.bin, then upgrade to last f/w

Заходим в роутер через Web-интерфейс, Maintenance -> Firmware Update, раздел Firmware Upgrade – выбрать только что скачанный файл прошивки, и нажать Upload.После этого 3 минуты не трогать роутер и не выключать!Затем снова залогиниться, идти туда же, но аплоадить уже последнюю версию ftp://ftp.dlink.ru/pub/Router/DIR-300/F … 105b09.binа когда и её прошивка завершится, можно скачать русский лангпак ftp://ftp.dlink.ru/pub/Router/DIR-300/F … ack_ru.bin , его надо заливать в раздел Language Pack Upgrade (чуть ниже раздела обновления прошивки).

Более новая версия NRU отличается тем, что для аппаратных ревизий 5 (и больше) нельзя заливать прошивки от более ранних B1, B2, B3 (более подробно: ftp://ftp.dlink.ru/pub/Router/DIR-300_N … rst. doc )Для обновления прошивки необходимо подключиться к роутеру через порт Ethernet (если шить по Wi-Fi – это может привести к неработоспособности роутера).

Обновлял DIR-300 rev.B1. сейчас последняя прошивка 2.06. Есть такой эффект: долго не трогал роутер, и через *.dlinkddns.com не работает ничего (RDP). Залогинился в роутер – заработало. Ещё – он тупит. Т.е. вот заходишь в какой нибудь раздел настроек, и ждёшь несколько секунд. А если перезапустить роутер – будет всё мгновенно.

с DD-WRT станут доступными no-ip и др. сервисы DDNS: http://forum.inmart.ua/showthread.php?t=32663

dir300b-revb-ddwrt-webflash.bin прошить не удалось, т.к. роутер ругался что это не прошивка от производителя (ну естественно. ).В итоге я прошил не dir300b-revb-ddwrt-webflash.bin, а dlink-dir300b-factory-webflash.bin – прошить удалось. Потом попробовал уже в той прошивке прошить dir300b-revb-ddwrt-webflash.bin – тоже получилось, но разницы я не заметил.

Версия прошивки DD-WRT v24-sp2 (08/07/10) std – build 14896

Запустил роутер после прошивки, подключился (192.168.1.1), он сразу просит задать админа и пароль (2 раза). Задал.Потом иду AdministrationLanguage Selection выбираю Русский.

Затем иду в Установки, Тип соединения PPPoE Имя пользователя, пароль Имя сервиса: omkс

Имя маршрутизатора DD-WRTИмя хоста DIR-300Имя домена SamovarMTU было автомат (1500), заметил что потом само переключилось на “вручную” и стало 1492

Задал Локальный IP-адрес 192.168.0.1 как мне и нужно, маску 255.255.255.0, остальное оставил по нулям (шлюз и локальный DNS) кнопка применить

WiFiОсновные настройкиИмя беспроводной сети (SSID) – Samovar беспроводной канал – 6 SSID передается в эфир – да Конфигурация сети – в мосте кнопка применить

WiFiБезопасность Режим безопасности: WPA2 Personal Mixed Алгоритмы WPA: TKIP+AES Общий ключ WPA: ******************** кнопка применить

Потом иду в NAT / QoS, Перенаправление портов, задаю там порты для RDP- а после этого можно настраивать DDNS:

Конфигурация сети

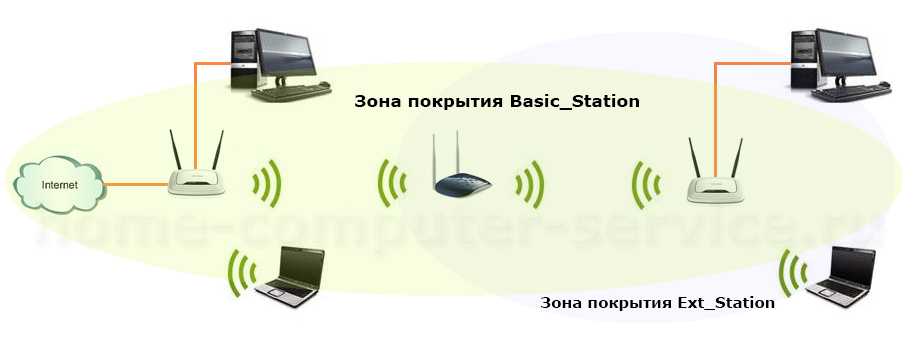

Итак, у нас два роутера:

Первый подключается к интернету (или сети с выходом в интернет) и создаёт wi-fi сеть. Назовём его- «Основной Станцией».

Второй устанавливается в том месте, куда надо «доставить» нашу сеть. К нему могут подключаться устройства (называемые «клиентами») как по беспроводной, так и по проводной сети. Его мы назовём «Удалённой Станцией».

Если Основная и Удалённые станции находятся на большом расстоянии друг от друга, и сигнал пропадает или сильно слабеет, то между ними ставиться ещё один устройство. Это роутер (или точка доступа), который может работать в режиме повторителя беспроводного сигнала- режимах repeater или range extender. Это будет наша «Релейная Станция». Их может быть и несколько.

Практическая реализация

Попробуем построить нашу сеть на трёх устройствах.

В качестве Основной и Удалённой станции используем TL-WR841ND— двухдиапазонный wi-fi роутер (300МБит/с, 1 wan, 4 lan порта).

В роли Релейной станции TL-WA830RE- двухдиапазонная точка доступа (300МБит/с, 1 lan порт).

Настройка основной станции

Подключаем через LAN, заходим на 192.168.0.1 и настраиваем интернет на WAN порте. Переходим на вкладку Wireless Settings.

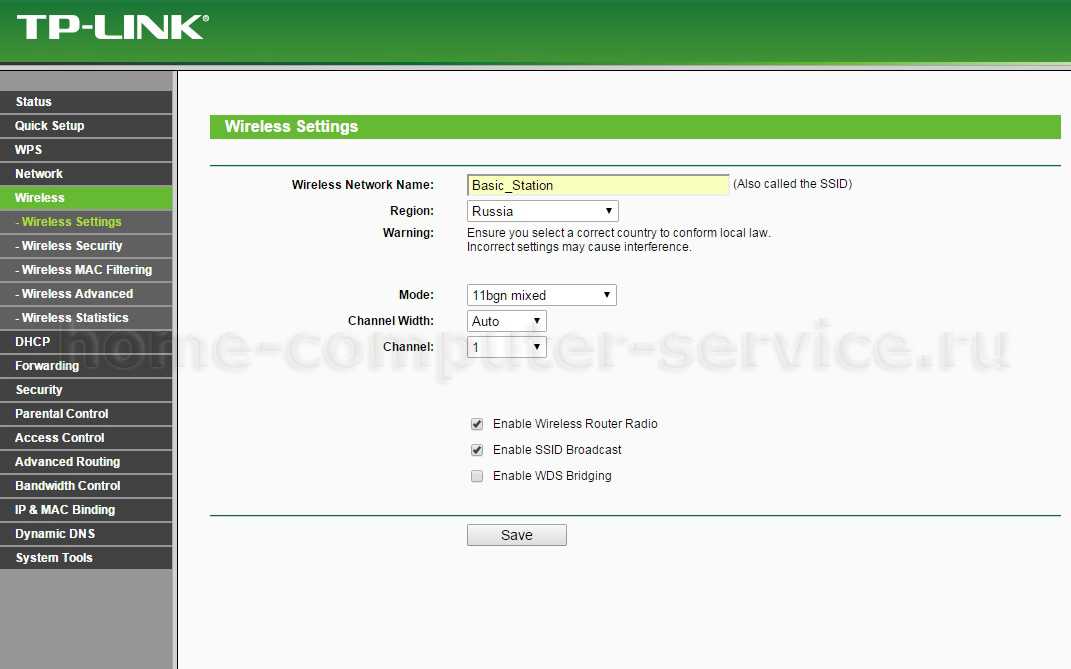

Указываем имя сети, у нас будет, например, Basic_Station. Обязательно назначаем определённый канал: в нашем примере будет канал №1.

На вкладке Wireless Security, выбираем шифрование и вводим ключ. Сохраняем и перезагружаемся.

Настройка релейной станции

Подключаем проводом наш репитер, заходим на WEB- интерфейс: по умолчанию- 192.168.0.254.

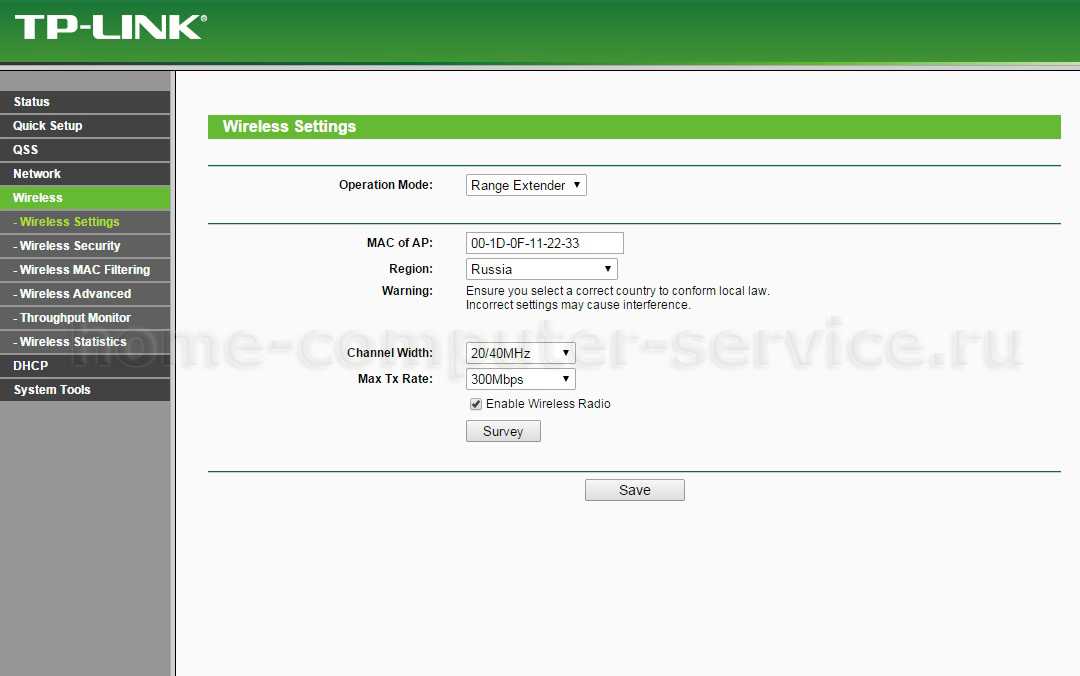

В пункте «Operation Mode» выбираем Range Extender, в поле «MAC of AP» вводим мак адрес нашей основной станции. Или нажимаем кнопку Survey, находим нашу сеть (Basic_Station) и нажимаем Connect. Сохраняем и перезагружаемся.

Настройка удалённой станции

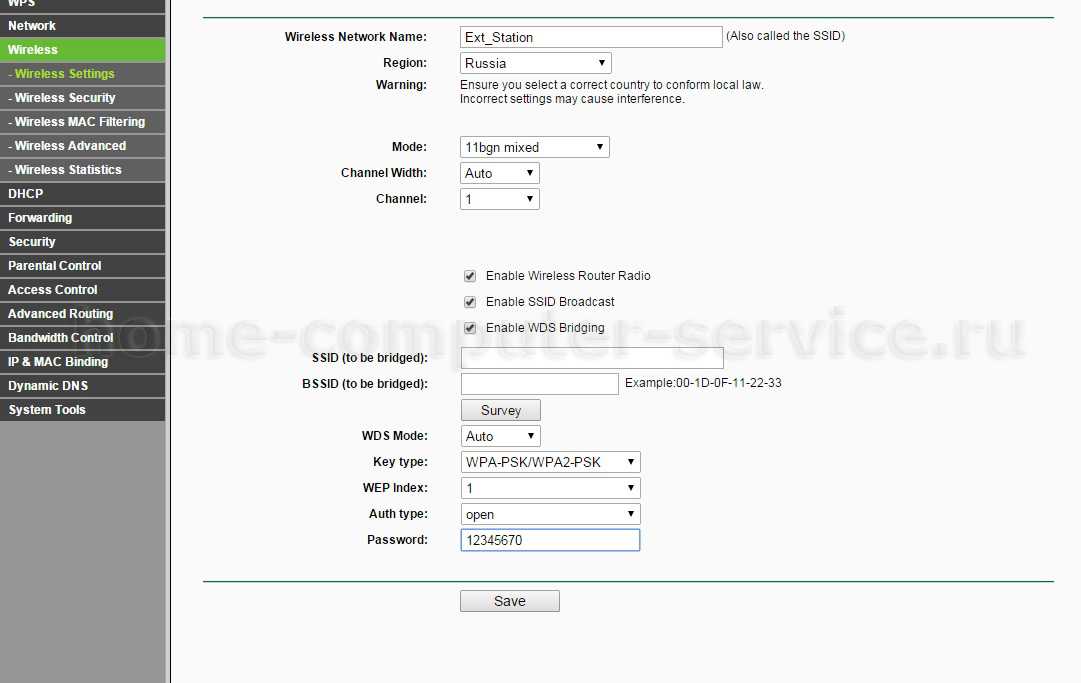

Заходим на 192.168.0.1, на вкладку Wireless Settings, вводим имя сети. Эту сеть назовём Ext_Station

Обратите внимание, что на удалённой станции беспроводную сеть лучше назвать по другому. Делается это для того, чтобы клиент подключившийся в зоне действия удалённой станции к беспроводной сети основной станции, мог без разрывов связи перемещаться по всей площади wi-fi сети. Указываем канал явно, у нас канал 1

Включаем wds, для этого отмечаем пункт «Enable WDS Bridging»

Указываем канал явно, у нас канал 1. Включаем wds, для этого отмечаем пункт «Enable WDS Bridging»

Нажимаем кнопку Survey, находим нашу сеть (Basic_Station) , жмём Connect.

Ниже, в поле «Key type», выбираем наш тип шифрования, и в поле Password вводим ключ от сети (создаваемой основной станцией- Basic_Station). Сохраняемся и на вкладке Wireless Security указываем тип шифрования и ключ к беспроводной сети, создаваемой уже этим роутером- сети Ext_Station.

Нам остался последний шаг. Оба роутера- основная и удалённая станции, имеют одинаковые IP. Так же, у обоих роутеров включен DHCP сервер. Это приведёт к конфликту адресов.

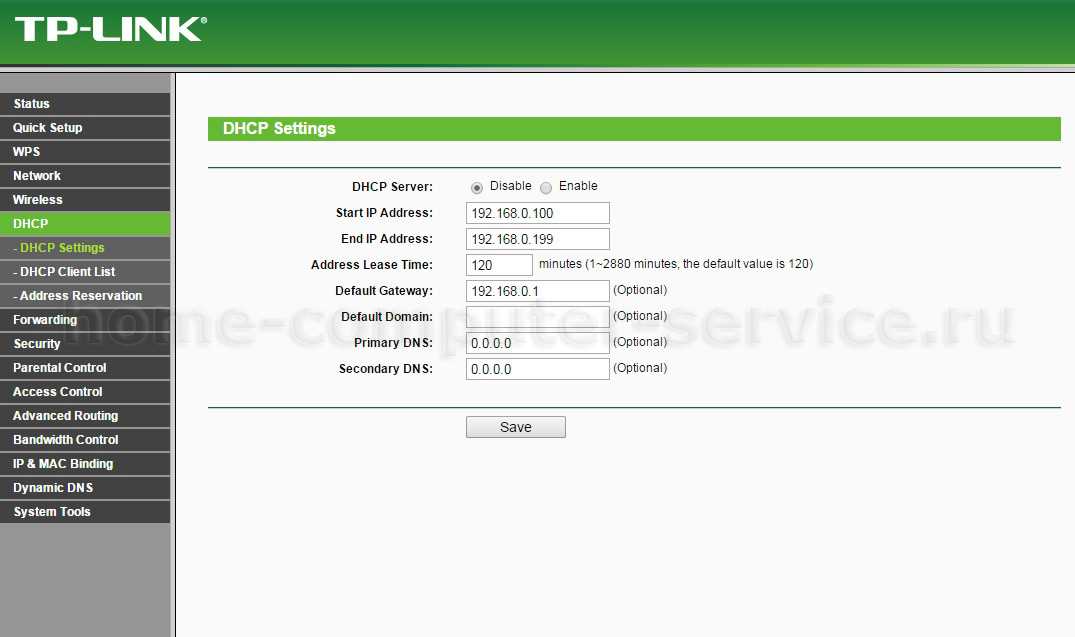

Поэтому, на вкладке «DHCP Settings» выключаем DHCP

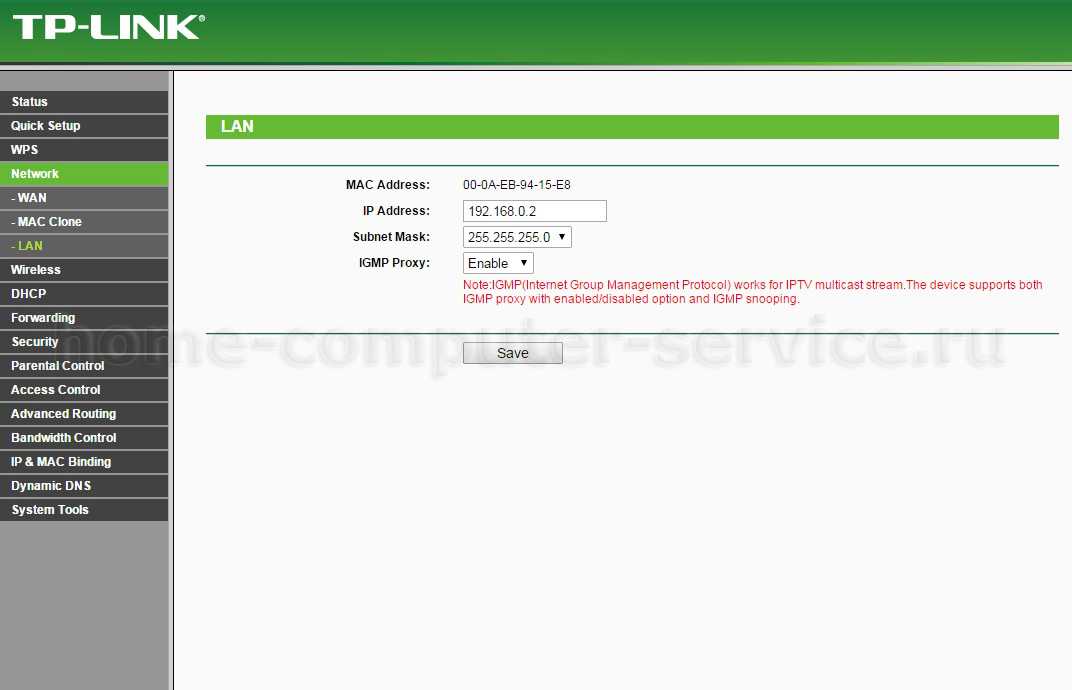

На вкладке «LAN» в поле «IP Address» меняем адрес на 192.168.0.2

Сохраняем и перезагружаемся.

Теперь, если нам нужно будет зайти на «Удалённую» станцию и поправить какие-то настройки, нужно будет использовать новый IP адрес: 192.168.0.2. Раздачей адресов во всей сети будет заниматься «Основная станция» (первый роутер) .

Сеть настроена, проверяем!

Надо отметить, что использование WDS оправдано, когда сеть не является высоконагруженной, и общее число клиентов не превышает 25-30. Если клиентов больше, то придётся использовать контроллер беспроводной сети.
