Своими руками wifi usb адаптер

Схема изготовления

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Как изготовить WiFi-адаптер из рабочего модуля от нерабочего планшета, рассказывалось выше. Здесь следует заметить, что для персонального компьютера WiFi-модуль своими руками можно изготовить из аналогичного устройства от ноутбука. Для этого понадобится:

открыть крышку ноутбука, открутить крепление модуля, отсоединить антенны и достать его;
в заранее купленный или изготовленный самостоятельно переходник miniPCIe – PCIe установить извлеченную плату, зафиксировать крепежом;
установить переходник в разъем PCIe, предварительно соединив антенны при помощи соответствующего кабеля и разъемов (при отсутствии кабеля его можно взять из старого ноутбука, откуда был извлечен модуль и припаять к штырьковым антеннам);
включить ПК и настроить оборудование путем установки необходимого программного обеспечения.

Для самостоятельного изготовления адаптера понадобится некоторый набор инструментов и материалов, а пошаговая инструкция будет иметь следующий вид:

из материалов – текстолит, металлизированный с одной стороны, глянцевая бумага (рекламный буклет формата А4 от любой компании), набор радиокомпонентов, а также олово, паяльная кислота и канифоль, ацетон, тряпочка, хлорное железо;
из инструментов – паяльник, мини-дрель, сверла от 0,7 до 1 мм, надфиль плоский, шкурка с абразивным номером менее 800, утюг;
из программного обеспечения и периферии – Sprinter Layout и лазерный принтер;
архив, в котором находится схема с печатной платой, и при помощи лазерного принтера перенести рисунок на глянцевую бумагу;
текстолит обрезать по размеру, края обработать надфилем, шкуркой очистить медную поверхность от оксида, обезжирить тряпочкой, смоченной ацетоном;
положить бумагу с распечаткой рисунком вниз на плату, установленную на негорючую, ровную поверхность, и хорошо прогреть утюгом (суть процесса в том, что при температуре тонер плавится и прилипает к поверхности металла, после остывания он вновь отвердевает – получается примитивная маска);
получившейся заготовке дать хорошо остыть и положить ее в емкость с холодной водой, по прошествии получаса бумага должна легко отойти, а рисунок, нанесенный тонером, остаться на плате;
при помощи хлорного железа вытравить плату, при этом руководствоваться инструкцией, прилагаемой к препарату (качество железа и его дозировки сильно зависят от class=»aligncenter» width=»1200″ height=»676″
по намеченным точкам произвести сверловку падов (отверстий для установки радиокомпонентов);
у элементов залудить ножки, установить их в свои посадочные места и припаять.

Обратите внимание! В ходе выполнения любых электромонтажных работ пользуйтесь мультиметром для поиска коротких замыканий и проверки номиналов электронных компонентов!

Активные усилители

Включают репитеры и точки доступа. Эти средства распространяют сигнал во всех направлениях. Радиус покрытия зависит от мощности оборудования. Они докупаются дополнительно к маршрутизатору и подключаются через розетку.

Точка доступа

Является главной составляющей любой системы беспроводной передачи данных. Выступает в качестве передатчика. Чтобы усилить сигнал, подключите устройство в режиме репитера. Во время настройки укажите несколько принципов функционирования – базовая станция или повторитель.

Репитер

Устройство предназначается для увеличения зоны покрытия сети и усиления сигнала. Выступает в роли ретранслятора. То есть передает сигнал от начальной точки другому оборудованию. Площадь увеличивается за счет использования дополнительных антенн, установленных на корпусе прибора.

Как работает репитер? Что это такое?

Следует рассмотреть пример работы повторителя. Центральный роутер может располагаться в гостиной. В таком случае сигнал практически не достигает кухни. Чтобы избежать проблемы, установите ретранслятор. Рекомендуется размещать его ближе к мертвой зоне. После подключения и настройки будет обеспечен уровень интернета по всему дому.

При покупке оборудования учитывайте следующие свойства:

скорость передачи данных вашей сети;
частота, на которой происходит чтение или запись информации;
число антенн для роутера;
разъемы для подключения дополнительного оборудования.

Оборудование преимущественно используется в частных квартирах или домах. На производственных мощностях, в компаниях, фирмах, на предприятиях применяются более мощные решения. В таких случаях рекомендуется устанавливать точку доступа.

Подключение и настройка ретранслятора

После того, как вы приобрели устройство, необходимо наладить его работу. Активные приборы требуют обязательной настройки. Пассивные просто подключаются к системе. Для этого вам потребуется ноутбук. Выполните следующие действия:

Подсоедините устройство к сети через кабель питания. Ожидайте включения. Светодиод на панели должен загореться зеленым цветом. Активация оборудования занимает несколько минут.
Распространение сигнала в помещении начнется, когда заработает второй индикатор. В списке доступных сетей на компьютере отобразиться название нового подключения.
Осуществите подключение без предварительной настройки.
Запустите браузер и перейдите на панель управления.
Пройдите авторизацию.
Выберете режим репитера и подключитесь к роутеру.
Обновите данные. Сеть автоматически настроится.

Настройка роутера для использования в качестве репитера

Для этого следует выполнить следующие действия:

Перейдите в меню настроек.
Перейдите в раздел беспроводных сетей и выберете значение рабочего канала.
После этого настройка автоматически закончится.

Настройка Wi-Fi репитера

Чтобы оборудование работало исправно, рекомендуется выполнить следующее:

Учитывайте радиус распространения сигнала.
Обратите внимание на возможные преграды повторителя.
Мягкие поверхности поглощают сигнал, твердые – отталкивают.
Устанавливайте усилители в видимом диапазоне.

Чтобы достичь эффективности установки, рекомендуется направить антенну в сторону роутера. После проведения всех настроек система должна функционировать исправно с помощью ретранслятора.

Как сделать USB Wi-Fi-адаптер, пошаговая инструкция

Сделать вай фай адаптер своими руками с подключением по USB интерфейсу можно сразу несколькими способами, которые, в свою очередь, можно поделить на два метода:

С разборкой устройства, из которого можно достать модуль беспроводной связи;
Непосредственно подключив устройство, в котором есть WiFi-модуль.

Второй вариант будет подробнее рассмотрен ниже, здесь же приводится пошаговое руководство, как сделать USB Wi-Fi-адаптер из модуля от вышедшего из строя планшета.

Обратите внимание! Подобное оборудование от ноутбука не подойдет, поскольку для его подключения используется разъем mini PCI-E. На самом деле из него можно сделать адаптер, но для этого необходимо использовать специальный переходник mini PCIe – PCIe, покупной или изготовленный самостоятельно. Итак, для изготовления портативного устройства, предназначенного для подключения к беспроводной WiFi-сети через USB-порт, понадобится выполнить следующие шаги:

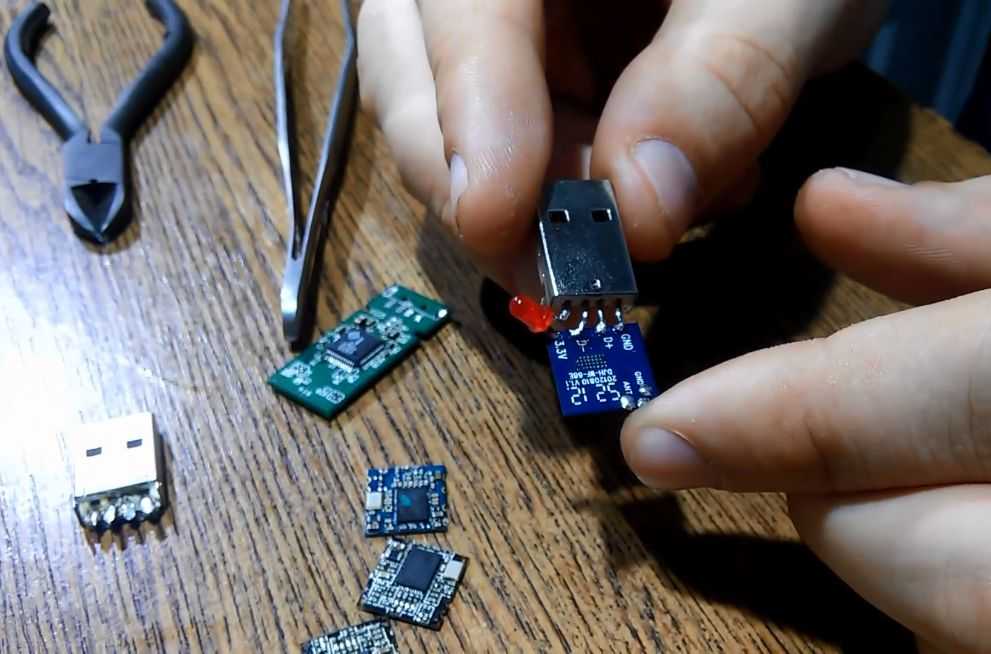

Итак, для изготовления портативного устройства, предназначенного для подключения к беспроводной WiFi-сети через USB-порт, понадобится выполнить следующие шаги:

Разобрать планшет, извлечь оттуда сам модуль. Подготовить ответный штекер к гнезду USB с залуженными контактами, а также паяльник, припой, паяльную кислоту или флюс, светодиод типа АЛ307, подходящий по размеру корпус от флешки. Если в планшете была рамочная антенна, ее также необходимо аккуратно отсоединить. Также можно использовать более мощный пассивный усилитель в виде штырьковой антенны от роутера.
Определиться с распиновкой USB-штекера, если повернуть его на себя и расположить так, чтобы площадка с контактами была снизу, нумерация и назначения контактов справа налево читаются как: 1 – положительный уровень питания «+», 2 – отрицательный уровень шины передачи данных, 3 – положительный уровень шины передачи данных, 4 – земля «-». На плате беспроводного модуля напротив контактов обычна нанесена шелкография (белым или синим цветами), за что эти пины отвечают. Все выводы USB-коннектора и платы должны совпадать, за исключением пары 5 V и 3,3 V: они так же соединяются, но в цепь включается светодиод, анод на 5 V, а катод на 3,3 V. Это делается не только для индикации, а больше для того, чтобы обеспечить падение напряжения до нужного уровня. Если нет светодиода, можно использовать резистор 15-30 Ом, при этом ток в цепи будет ограничен значением 300 – 150 мА соответственно. Более точный номинал вычисляется, если мультиметром измерить внутреннее сопротивление WiFi-модуля Rm, воспользовавшись мультиметром. Тогда величина резистора, который нужно впаять вместо светодиода, будет равна 5 V/Ic, где Ic = 3,3 V/Rm.

Следует знать! Расположение анода и катода на светодиодах зарубежного и отечественного производства отличается. Так, на импортных элементах ножке «+» соответствует вывод с заметным утолщением, а катод делается тонким. На АЛ307 все наоборот: катод тоньше, а анод – толще. Если марка светодиода неизвестна, распиновку можно узнать при помощи мультиметра. Для этого нужно перевести его в режим тестера («бипера») и поочередно приложить щупы к контактам элемента. Тот вариант, когда светодиод слегка загорится и будет верным, т. е. полярность щупов будет соответствовать полярности ножек светодиода.

После того как распайка осуществлена, можно проверить работоспособность устройства, подключив его к компьютеру. Если все функционирует, и модуль определяется в диспетчере устройств, можно производить компоновку сборки в удобном для использования корпусе.

Кстати! Если беспроводной WiFi-модуль не совсем стандартный и требует для установки драйверы от сторонних производителей, удобно сделать брелок с двумя выводами USB, разместив в корпусе флеш-память и адаптер. На флешку нужно записать программное обеспечение для разных операционных систем и тогда проблем с использованием не возникнет.

Подключение к смартфону

После того, как пушка будет собрана, необходимо проверить ее работоспособность. Следует подключить ее к раздающему устройству. Затем надо при помощи смартфона проверить уровень сигнала. Если прием усилился, значит антенна действительно помогла улучшить работу беспроводной сети.

Расстояние передачи данных

Устанавливать внешние антенны надо на металлические опоры или крепления

Во время проверки работоспособности усилителя можно заметить, что появилось много новых сетей для подключения. Это свидетельствует о том, что сделанная пушка для интернета своими руками смогла в несколько раз увеличить расстояние передачи данных.

При этом поворот антенны в разные стороны приведет к появлению других беспроводных сетей. Это случается из-за того, что такая пушка обладает направленным действием. Поэтому, чтобы она лучше работала, ее надо поворачивать в сторону принимающего или передающего устройства.

Дополнительная информация! Если антенна будет находиться в зоне прямой видимости, с ее помощью удастся подключаться к сети на расстоянии более одного километра. При этом информация будет передаваться без задержек и разрывов.

Установка на крыше

Крыша — лучшее место для установки антенны для приема или передачи Wi-Fi сигнала

Люди, которые решили воспользоваться наружной антенной, могут установить ее на крыше. Благодаря такому расположению на высоте более 3-4 метров, удастся увеличить расстояние передачи информации на 2-3 километра.

Wi-Fi пушку, установленную на крыше, можно подключить при помощи провода от спутниковой антенны. Чтобы это сделать, придется на самом большом круге пушки припаять центральную жилу и прикрепить оплетку. Затем провод подсоединяется к Wi-Fi адаптеру.

Важно! Установив антенну на крыше, надо прикрыть ее крышкой, чтобы защитить от появления окислений.

Подсоединение к телефону

Подсоединение пушки к телефону осуществляется через антенный провод, закрученный в спираль

Многие хотят подсоединить такой усилитель к смартфону напрямую. Однако сделать это проблематично из-за отсутствия подходящих разъемов. Несмотря на это, есть один эффективный способ подсоединения пушки к мобильному телефону.

Чтобы соединить устройства, необходимо зачистить антенный провод и закрутить его в спираль. Затем скрученный конец кабеля надо приложить к корпусу смартфона в месте, где находится его антенна. После этого нужно проверить качество приема беспроводной сети. Если сигнал усилился, значит Wi-Fi пушка действительно работает.

Установка и подключение Wi-Fi-антенны

Перед монтажом Wi-Fi-антенны нужно определиться с местом, где она будет установлена, и проверить наличие крепёжных элементов. При наличии в комплекте необходимой фурнитуры выполняется монтирование антенны с соблюдением следующих основных правил:

для наилучшего качества сигнала устанавливать комнатный усилитель рекомендуется в пределах прямой видимости роутера;
учитывать наличие преград (стен, перекрытий, мебели), а ещё лучше — расположить антенну над уровнем мебели. Идеальным вариантом для жилого помещения являются потолочные антенны, внешне напоминающие плоский плафон светильника;
не устанавливать антенну вблизи окон и зеркал. Они способны отражать сигнал, образуя за собой мёртвые зоны.
для наружных антенн проверить наличие встроенной грозозащиты, при отсутствии приобрести отдельное специальное устройство. Самодельные устройства при отсутствии громоотвода следует заземлить.

После установки антенна подключается к роутеру или точке доступа. Тип соединения зависит от модели маршрутизатора. Если роутер имеет съёмные антенны, то открутив их, можно освободить разъёмы для подключения заводского или самодельного усилителя. Также просто можно подключить усилитель к роутеру, имеющему специальное гнездо под внешнюю антенну. Дополнительно при этом (в случае, если разъёмы окажутся несовместимы) может потребоваться переходник или так называемый разъём-коннектор N-типа.

В зависимости от конструкции антенны, её можно подключить к роутеру напрямую через универсальный разъём SMA (MMCX) либо с помощью кабеля, обжатого разъёмом N-Male и подсоединяющегося к антенному разъёму N-Female. При отсутствии такого кабеля в комплекте его можно сделать самостоятельно, используя телевизионный кабель типа RG-6U и переходник N (Male) — F (Female).

Высокочастотный переходник для Wi-Fi-антенны оснащён с одной стороны штекером типа N (male), а с другой — гнездом типа F (female)

Гораздо сложнее подключить антенну к роутеру, не имеющему выхода под внешнюю антенну. В таком случае придётся раскручивать корпус маршрутизатора, удалять припаянную штатную антенну и на её место припаивать новую. Выполнение этих манипуляций требует определённых знаний и сноровки, зато избавит от необходимости подбирать разъёмы и переходники.

Когда процесс подключения антенны завершён, останется настроить роутер на работу с внешней антенной. Для этого нужно проделать следующие действия:

Скачать и установить на ПК или ноутбук, подключённый к роутеру, специализированную утилиту WinBox.
Запустив программу, перейти в боковом меню в раздел Wireless → Wireless Tables → Interface, где выбрать подключение wlan 1.
В появившемся окошке перейти во вкладку HT.
В выпадающем списке напротив пункта Antenna mode выбрать режим antenna b.
Сохранить настройки и перезагрузить роутер.

После этого внешняя антенна станет работать параллельно со штатными антеннами роутера. При желании можно отключить антенны маршрутизатора, оставив функционировать только внешнюю. Для этого во вкладке HT нужно убрать галочки с полей chain0, после чего сохранить изменения.

Завершив настройку роутера можно приступать к тестированию антенны. Данный процесс можно выполнять вручную или с помощью предназначенных для этого программ. При ручном тестировании уровень сигнала и скорость Wi-Fi-соединения проверяются после каждого поворота антенны или изменения угла наклона. При использовании утилит, например, приложения Homedale, сбор информации о показателях Wi-Fi-сети производится автоматически. Среди параметров, отображающихся в окне программы, основное значение для пользователя представляют пункты Signal Strength (уровень сигнала в dBm) и Bitrates (скорость передачи данных в бит/с). Чем ниже значение Signal Strength и выше Bitrates, тем качественнее сигнал.

Программа Homedale обнаруживает все точки доступа, которые находятся в пределах досягаемости Wi-Fi-устройства, и отображает их состояние и уровень сигнала

При использовании дома Wi-Fi-роутера пользователи часто сталкиваются с тем, что сигнал беспроводной сети неустойчивый или не достаёт до некоторых комнат. Исправить ситуацию поможет подключение дополнительного устройства в виде внешней антенны. Выбрав нужный тип антенны (направленную или всенаправленную) можно не только усилить сигнал, но и значительно расширить зону покрытия.

Из чего можно сделать вай фай адаптер

Планшет или телефон

Помимо описанного выше способа, когда используется только беспроводной модуль от нерабочего устройства, можно применить планшет в качестве WiFi точки доступа. Вообще, это можно сделать с любым устройством, работающим под управлением ОС Android (смартфоном, умной телеприставкой и т. д.). Осуществляется это следующим способом:

отключить портативное устройство от мобильного Интернета (выключить флажок «Использовать мобильную передачу данных») и подключиться к WiFi точке доступа с нужным SSID (именем);
при помощи USB-кабеля организовать подключение между планшетом (телефоном) и персональным компьютером или ноутбуком;
после этого в разделе настроек, в пункте «Беспроводные сети» – «Дополнительные функции» или «Подключения» – «Точка доступа и модем» (зависит от версии ОС) активизируется флажок USB-модем, его нужно перевести в состояние «Включено».

Обзор и настройка модема D-Link Dir-320

В результате этих действий в меню «Сетевые адаптеры» на компьютере появится новый сетевой интерфейс, который и будет шлюзом между ПК и WiFi точкой доступа.

USB-модем

Изготовление WiFi-адаптера из USB-модема в целом довольно обсуждаемая тема, при этом следует заметить, что в то же время это не самая лучшая задумка. Связано это с тем, что как таковое изготовление здесь отсутствует. Для раздачи Интернета необходимо организовать WiFi-сеть и указать шлюзом то устройство, которое имеет выход в Сеть. Причем если USB-брелок будет выступать в качестве роутера, а на выход в Глобальную сеть смотрит другой роутер, что-либо сделать будет весьма проблематично. Поэтому этот вариант лучше не использовать.

Кстати! Если это необходимо, WiFi-адаптер для телевизора своими руками можно изготовить точно так же, как и для других цифровых устройств. Формат передачи беспроводных данных для многих ОС является стандартизированным и поэтому универсальным.

Блиц–советы

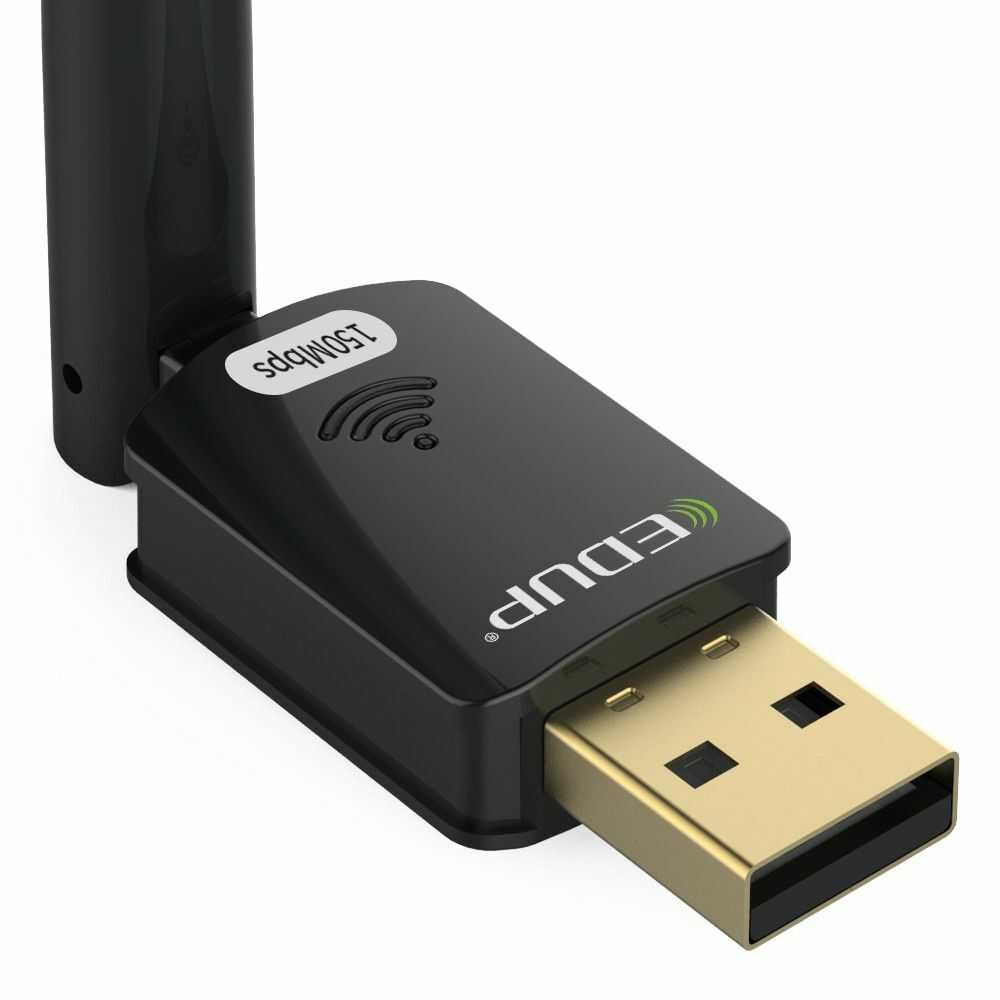

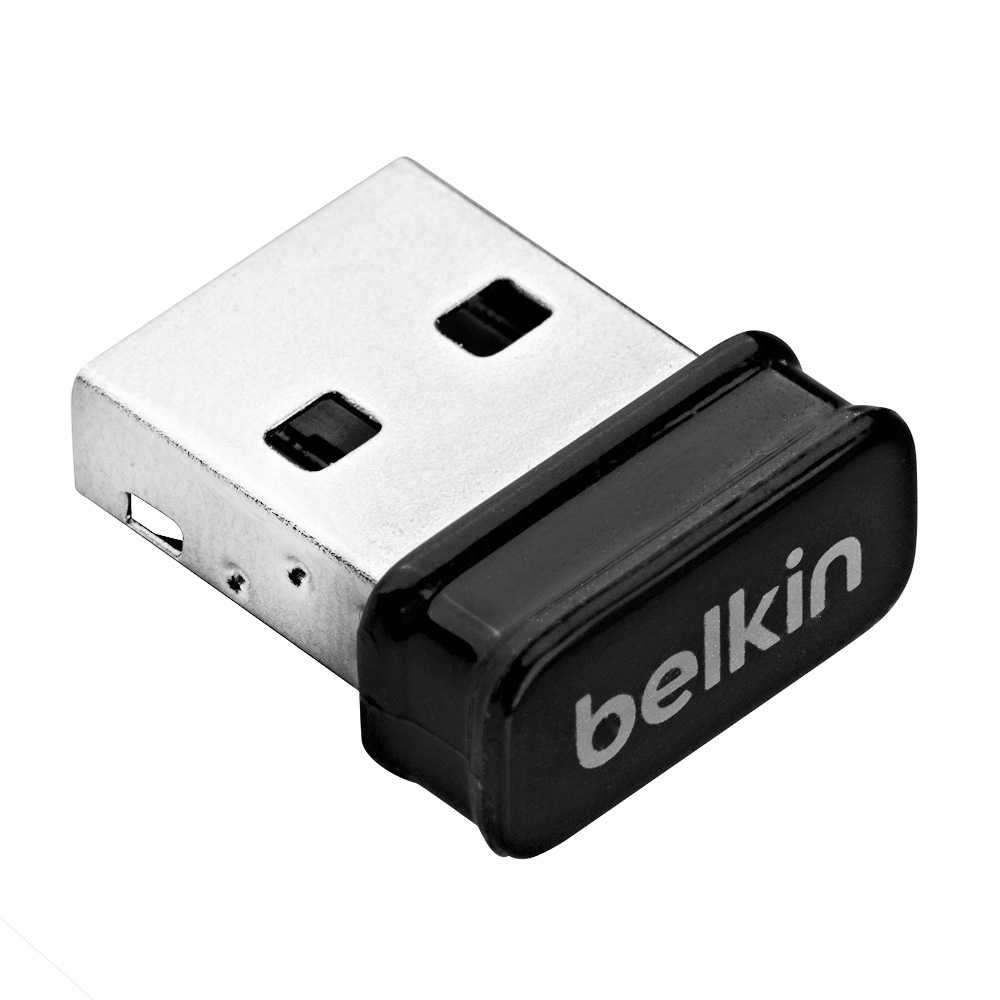

Выбирая оборудование для подключения к интернету, рекомендуется определиться с типом, функционалом и техническими характеристиками устройства, почитать отзывы о выбранных моделях.
Стабильная работа модуля и надежное беспроводное соединение зависит от правильно выбранного стандарта передачи данных.

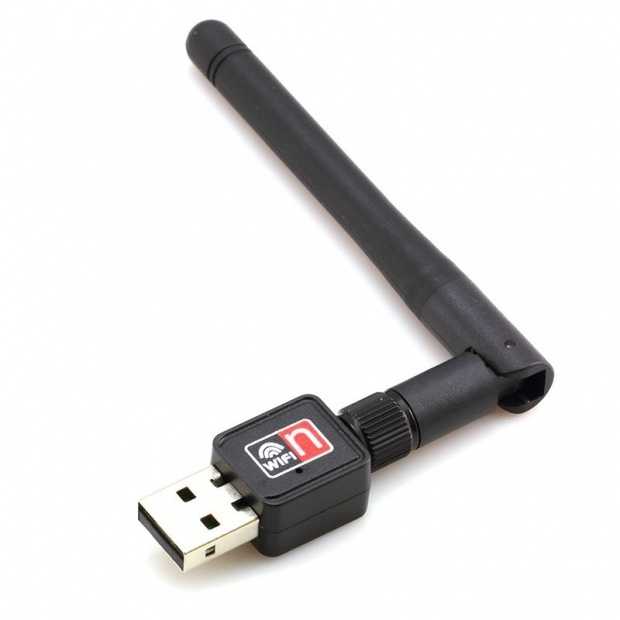

Рекомендуется покупать устройство, оснащённое внешней антенной или возможностью установки.
Для домашнего использования подойдут модели с антенной, у которой мощность передачи интернет данных составляет не менее 20 дБм.
Надёжное и безопасное устройство поддерживает современные протоколы для шифрования личных данных – WPA (WPA2), WPA (WPA2) / PSK.
Модуль подключения устанавливается и настраивается по инструкции пользователя, предложенной производителем.

Адаптеры Wi-Fi – это функциональные устройства, которые обеспечивают надёжное беспроводное интернет–соединение к точке доступа. Реклама от спонсоров: // // //

Доброго времени суток всем любителям самоделок! В это статье я хотел бы рассказать как можно сделать USB , не просто адаптер, а адаптер из старого планшета! Давайте представим, что у вас есть стационарный компьютер, но нет интернет соединения на нём,а вам так хочется его иметь, или же вам он срочно нужен, и нет финансовых средств. Но есть сломанный планшет, и добрые соседи, которые раздают «халявный» . И всё что для этого нужно, это подходящие материалы и прямые руки.

Материалы для изготовления данной самоделки:1) Плата от сломанного планшета2) штекер3) 2 диода4) Провода 5) И, конечно, корпус(взял старый блок питания).

Инструменты: паяльник, припой, термопистолет, монтажный фен(если у вас нет его, то можно просто отрезать ножницами по металлу, как я это и сделал.)

Для начала нужно достать плату планшета из корпуса и найти на ней . Я её уже до этого нашел и обрезал ножницами по металлу. Конечно, можно и отпаять, но это у меня не получилось и я просто обрезал.

Теперь припаиваем плату к штекеру. Вместо плюсового провода я сразу поставил два диода. Так как плата рассчитана на 3v3 вольта, а порт рассчитан на 5v. И поэтому припаиваем диоды, что бы снизить вольтаж, конечно, лучше сделать стабилизатор на транзисторе,например, LM1117, но мне как-то не охота было его делать, и тем более у меня не было его в наличии.

Затем помещаем в корпус, припаиваем антенну, я припаял её к вилке. А уже потом проклеил всё термоклеем.Закрываем крышкой.

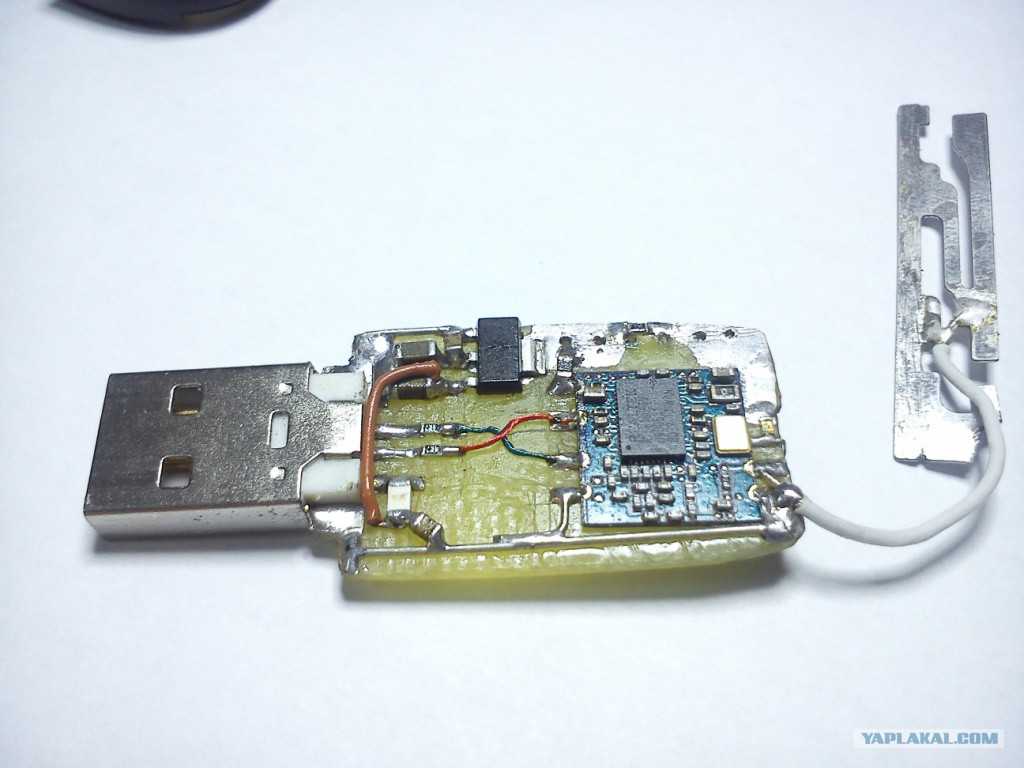

Тадаам! Вот такой получился самодельный адаптер! Но это еще не всё, ещё нужно найти и скачать драйвера.Для этого вставляем наш адаптер в компьютер, и если, вы счастливчик, то возможно у вас автоматически установится драйвер, а если не установится, как это случилось у меня, то надо скачивать с интернета.

После того, как не установился драйвер, нужно зайти в диспетчер устройств. Для этого нажимаем правой кнопкой мыши на иконку «Компьютер».И в диспетчере устройств устройств можем увидеть добавилась новая вкладка «Другие устройства», и под этим заголовком будет наше устройство.

Затем также правой кнопкой мыши нажимаем, а затем на «Свойства».Появится окошко, в которой нужно открыть вкладку «Сведения» и выбираем «ИД оборудование».

Появилось две строчки с символами, копируем первую строчку. Открываем браузер и вставляем. Я открыл первую попавшую ссылку и скачал от туда. Скачается архив, в которой будет папка и в этой папке будут версии драйверов для каждой оперативной системы .

Заходим обратно в диспетчер устройств и уже выбираем «Обновить драйверы». Появится снова окошко и в нём нужно выбрать «Выполнить поиск драйверов на этом компьютере».И указываем папку где находится драйвер.После установки драйвера, определится уже устройство. И оно появится в кладке «».

Для того что бы проверить исправность адаптера, я включил WiFi роутер на телефоне. И он действительно поймал сеть, но я не смог проверить так, как на телефоне отсутствовал интернет.

P.S. я пробовал раздавать WiFi c адаптера, и получилось раздавать, но не было подключения к интернету. Кто более опытней меня и знает как всё-таки можно раздать WiFi, напишите в комментарии, пожалуйста.Спасибо.

Ну, вот такое не хитрое устройство получилось. Минимум затрат, а какой же хороший получился результат!

Как привязать карту на бинансе через телефон
Как подключить м банкинг беларусбанк на телефон
Зайти в втб бизнес онлайн после смены телефона
Из чего сделаны планшеты телефоны
Встроенная система управления телефоном в режиме свободные руки

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

узконаправленные;
секторные;
всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

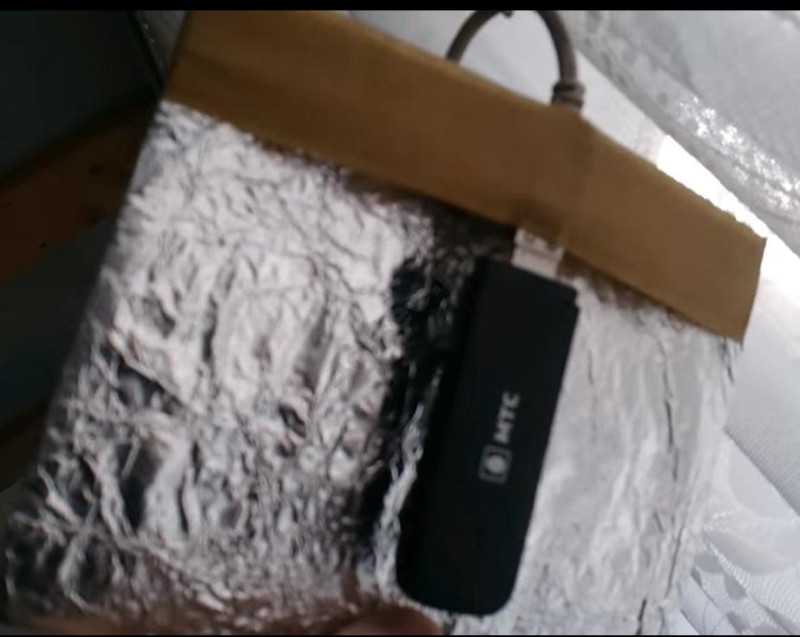

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
Моток медной проволоки диаметром 2 мм.
Кусок медной фольги для вырезания пятачка диаметром 21 мм.
Пенопласт под патчи.
Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

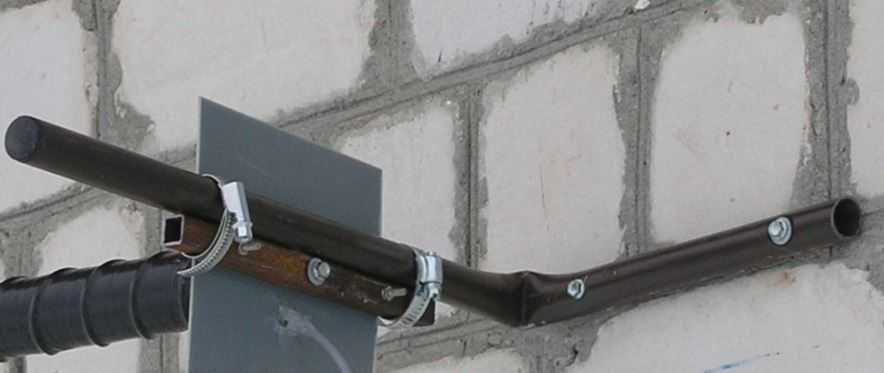

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Роутер TP-LINK как приемник Wi-Fi

TP-LINK больше всего используется для создания подключения по проводу к телевизору или стационарному компьютеру. На большинстве моделей компании используется режим WSP.

В режиме репитера роутеры TP-Link не работают, правда, их можно использовать как повторители. Так как отсутствует первая возможность, то и подключать маршрутизаторы как адаптеры не получится без дополнительной настройки. Тем более, стоит отметить, что нет такого режима, только ВСП. Если использовать режим моста, тогда роутеры Tp-Link будут передавать интернет по кабелю. Только для этого требуется отключить режим DHCP.

Так как отсутствует режим «Адаптера», то, чтобы подключить роутер нужным образом требуется использовать мост.

Подключение роутера TP-Link как приемник Wi-Fi

Для такого подключения в роутерах TP-Link нужно сделать два шага:

На основном устройстве устанавливается канал, например, 6, вообще, можно любой, кроме нерабочих − 12 и 13. Настройки нужно сохранить;
Необходимо войти в настройки второго устройства, используемого в качестве приемника.

Теперь осталось изменить IP адрес роутера. Для этого требуется зайти в настройки сети и выбрать режим «LAN». Данные нужно сохранить. Последней цифрой должна быть тройка. Стоит убедиться, что два маршрутизатора находятся в сети одного типа.

Далее следует установить тот же шестой канал на втором роутере, что и на первом, либо тот, что был выбран настройщиком. Нужно поставить галочку возле команды «Включить WDS».

Осталось, выбрав команду поиск, найти нужную сеть Wi-FI. Теперь следует ввести пароль, после чего нажать на кнопку, сохраняющую все настройки.

Новая прошивка роутеров TP-Link — особенности подключения в качестве приемника

В новой прошивке требуется сделать практически такие же действия, как в классической

Только сам интерфейс настроек немного отличается, поэтому стоит обратить внимание на инструкцию:. Во-первых, на роутере с интернетом установить следует на вай-фай статический канал;

Во-первых, на роутере с интернетом установить следует на вай-фай статический канал;

На другом роутере требуется войти в дополнительные настройки и выбрать функцию подключения сети ЛАН. Далее нужно изменить в ай-пи адресе последнюю цифру на тройку

Важно проверить, чтобы была та же подсеть, то есть первые три цифры на обоих устройствах должны совпадать. Осталось сохранить действия и перезагрузить роутер;

Теперь нужно зайти по вновь заданному адресу, найти функцию дополнительных настроек, которая приведет к беспроводному режиму, а потом можно обнаружить дополнительные настройки в этом месте и выбрать режим ВДС. Осталось найти нужную сеть и ввести пароль, после чего произойдет подключение к главному маршрутизатору.
