Как настроить роутер asus wl-520gc

Вход в настройки роутера WL-520 GU

Как и любой другой роутер других фирм производителей, асус роутер 520 настраивается через Web-интерфейс. Для входа в меню настроек открываем любой веб браузер и в адресную строку вводим 192.168.1.1.

Окно ввода логина и пароля для входа в меню настроек роутера WL-520GU

Перед нами появится меню настроек роутера.

Начальная страница меню настроек роутера WL-520GU

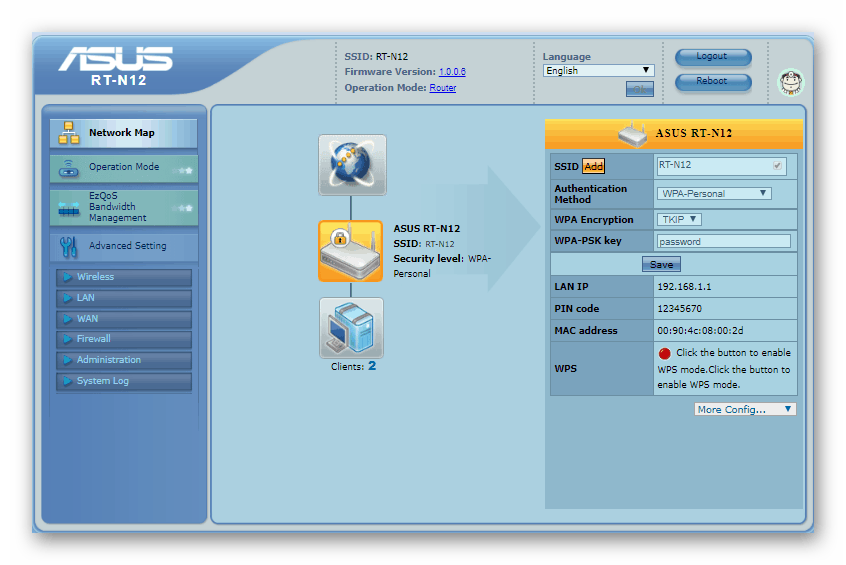

Пункт «Карта сети»

При выборе данной опции вызывается информационное окно, в котором будет подробно отображенное, какое устройство и в какой порт подключенное в данный момент к роутеру

Обращаем внимание, что данная опция доступна только в модели WL-520GU. О том, как настроить роутер wl 520gc, мы расскажем в следующей части данной статьи

Пункт «Карта сети» в меню настроек роутера WL-520GU

Пункт «управление полосой пропускания EZQoS» в меню настроек роутера WL-520GU

Пункт «Дополнительные настройки»

При выборе этой категории откроется окно, в котором настройка роутера asus wl 520gu разделена на 6 категорий:

Пункт «Дополнительные настройки» в меню настроек роутера WL-520GU

Пункт «Беспроводная сеть» подпункт «Профессионально» в меню настроек роутера WL-520GU

Вторая категория – ЛВС

Этот пункт меню содержит настройки lan портов (локальная вычислительная сеть). Ничего там менять не нужно, самые оптимальные настройки выставлены заводим изготовителем. В этом пункте роутер wl 520gu в настройках не нуждается.

Третья категория – WAN

В этой вкладке можно выбрать тип WAN-подключения: статический IP, динамический IP, PPPoE, PPTP или L2TP. Пункт «Выбор порта IPTV STB» даем нам возможно принудительно указать, к какому из lan портов подключено устройство преобразования интернет сигнала в телевизионное изображение. Настройка роутера asus 520gc
аналогична, хотя и есть отличия интерфейса меню.

Пункт «Дополнительные настройки» подпункт «WAN» в меню настроек роутера WL-520GU

Пятая категория – администрирование

Очень полезное меню. В нем можно выбрать один из трех режимов работы роутера – домашний шлюз, маршрутизатор или точка доступа.

Пункт «Дополнительные настройки» подпункт «администрирование» в меню настроек роутера WL-520GU

Сброс и перезагрузка

Случается так, что не совсем опытный пользователь может запутаться во всех премудростях рассматриваемых настроек. На самом деле отрегулировать роутер не так уж и сложно. Правда, первый блин зачастую бывает комом. Если вы решительно задумали выполнить всю операцию самостоятельно, не стоит отчаиваться. Произведите сброс настроек до настроек по умолчанию. Агрегат перезагрузится до первоначального состояния.

Выбрав режим «настройки по умолчанию», повторите весь процесс заново

Особое внимание обращайте на ввод адресов и технических индексов в виде цифр. Кроме того, следует проверить стабильность интернет-подключения

Зная, как настроить Asus WL 520GC, вы сможете в полной мере пользоваться благами современной цивилизации, имея доступ к сети, находясь на удалении в несколько сотен метров от источника сигнала.

Обновление прошивки

https://www.asus.com/ru/Networking/WL520gU/HelpDesk_BIOS/

В данном разделе находятся актуальные версии прошивок роутера. Нажимаем «Скачать», а потом указываем путь для сохранения дистрибутива. Он поставляется в виде архива.

Распаковываем загруженный файл.

Теперь рассмотрим способы обновления ПО WL-520GC

Через веб-интерфейс

В панели управления переходим во вкладку «Системный настройки», далее — «Обновление прошивки».

В открывшемся окне выбираем «Обзор». Указываем путь, по которому находится дистрибутив обновления. Нажимаем «Загрузить» (Upload). Процесс обновления прошивки роутера займет не более 3-4 минут.

Через мобильное приложение

Производитель Asus разработал мобильное приложение под названием ASUS Router. Доступно в двух вариантах:

1. Android: https://play.google.com/store/apps/details?id=com.asus.aihome&hl=en.
2. iOS: https://itunes.apple.com/tw/app/asus-router/id1033794044.

Благодаря ему можно произвести обновление через беспроводной канал связи. Выбираем через главное меню пункт Firmware Update.

Следуем подсказкам «Мастера». Операция займет не более пяти минут.

Через USB-устройство

Записываем распакованный файл на USB-носитель, а потом подключаем к WL-520GC. Далее заходим в пункт обновления маршрутизатора через веб-интерфейс, как было сказано выше. Производим соответствующие действия, ожидаем перезагрузки роутера.

Данный метод подходит для случаев, когда нет возможности подключить маршрутизатор к рабочей станции.

Вход в настройки маршрутизатора.

Основные этапы настройки роутера состоят из трех пунктов:

• пункт «Карта сети»
• пункт «Дополнительные настройки»
• пункт «Управление полосой пропускания EZQoS»

Опция «Карта сети» отображает все подключенные устройства к роутеру. Данная функция точно показывает тип устройства, подключенного в конкретный порт маршрутизатора.

Фото: Панель настройки Asus WL-520gC

Функция «Управление полосой пропускания EZQoS» предназначена для выбора наиболее приоритетного трафика, среди игрового потока, интернет-приложения, встроенного FTP-сервера и видеопотоков. Меню представлено от модели роутера  WL-520GU, собственно которое ничем не отличается кроме дизайна.

Пункт «Дополнительные настройки» Данный пункт позволяет изменить различные параметры устройства в шести подменю. Как показывает практика, если вы не специалист – следует оставить эти настройки по умолчанию, ведь изменяя настройки передачи данных, или пропускной способности роутера – такие же параметры нужно установить на подключаемых устройствах.

Нюансы настройки в ОС Windows 7

Как настроить роутер ASUS WL 520GC на Windows 7:

1. первоначально, настройку роутера для операционной системы «Windows 7»  целесообразно начать с меню Пуск;
2. в панели управления пункт Просмотр сетевых подключений;
3. подключение по локальной сети;
4. в последнем меню изменения будут допустимы в меню «Свойства», что снизу в правой части таблицы настроек, в подменю «Протокол интернета IPV 4».

Примерно так выглядит меню установки IP-адреса и DNS-сервера Если ваше устройство (ПК) расположено в домашней сети с ограниченным кругом доступа – вы без проблем сможете совершить поступления, выбрав пункты IP-адреса DNS-сервера.

Меню настроек роутера WL-520.

Для настройки роутера следует посетить веб-интерфейс:

1. зайти в это меню можно, введя в адресную строку браузера ip-адрес роутера: 192.168.1.1
2. в окне, на запрашиваемый логин и пароль введите «admin» и «admin»
3. если роутер не подвергался настройкам – вы увидите начальное окно настройки роутера
4. меню настроек роутера ASUS WL-520GC на примере меню ASUS WL-520GU.

Подключения и настройка устройства

Перед тем как начать установку, роутер asus wl 520 нужно подключить к энергосети и без подключения к внешнему Интернету (кабель провайдера остается в ноутбуке) через компьютер подключится по сети Wi-Fi через ярлык «Беспроводного сетевого соединения ». Пройдя по вкладкам: Пуск/Подключения/Отобразить все подключения/Беспроводное сетевое соединение/Включить/ или Пуск/Панель управления/Сетевое подключение /Отобразить все подключения/Беспроводное сетевое соединение/Включить.

Окно подключения Интернета

Окно беспроводного сетевого соединения

Окно ввода пароли логина

Главное окно настройки роутера

Окно настройки беспроводной сети

Окно вкладки «Профессионально»

На данном этапе настройка роутера asus 520gc состоит из ввода данных предоставляемых самим провайдером. То есть, как видно на картинке ниже, в поле «Тип Wan-подключения» можно выбрать тип подключения, главные из них – это Автоматическое и Статическое подключения. Так существует огромное количество Интернет-провайдеров, каждый из них использует свой тип подключения, например:

1. Статически – IP-адрес является статической информацией, которая не меняется от времени и количества входов в Интернет.
2. Другое дело, Автоматический – IP-адрес является динамической информацией, которая меняется в зависимости от входов в Интернет.

Так как самый распространенный метод статического подключения мы его и рассмотрим. В поле «Тип Wan-подключения» выбираем «Статический IP» , и как показано на картинке вводим данные, которые предоставляет вам провайдер, а именно: IP-адрес, Маска подсети, Основной шлюз и DNS-сервер. Все остальное остается по умолчанию, и нажимаем кнопку «Применить». На этом этапе и закончилась успешная установка и настройка роутера asus 520gc .

Окно настройки WAN

1. Устройство перестает работать спустя 2-3 дней стабильной работы;
2. Ноутбук и роутер не видят друг друга;
3. На устройстве установлена старая версия прошивки (программного обеспечения).

Одна из самых распространенных проблем роутера – это сбой в программе, когда из-за перепада напряжения в сети или некорректного завершения работы ПК. В таком случаи пользователю остается только сбросить все настройки устройства кнопкой Reset на задней панели. В данном случае повторная настройка роутера asus wl 520gu позволит избежать нестабильной и некорректно работы устройства.
Вторая проблема, которая тоже докучает пользователей – это необъяснимое неведенье роутера ПК и наоборот. В начале настройки я опустил данный вопрос, так как в большинство случаев данная проблема редко возникает, но опять же из-за разности в наладки сети провайдерами она все-таки проявляет себя. Для решения данной проблемы стоит перейти по Пуск/Панель управления/Сетевые подключения/Подключения по локальной сети. Правой кнопкой на ярлык и свойства.

Окно для подключения по локальной сети

Окно настройки Подключения по локальной сети

Главное окно настройки

Окно обновления прошивки роутера

Маленький отступ

В статье вы наверно заметили различные версии роутера 520gU и 502 gC, в настройке они ничем не отличаются, разница состоит во внешнем виде устройств. Как можно видеть ниже на картинке роутер wl 520gu имеет на задней панели дополнительный USB вход, через который можно подключить внешние устройства, например принтер, чтобы он был доступен для всей домашней сети Интернета.

Внешний вид роутера Asus 520 gU

Задняя панель роутера Asus 520 gU

А если же вам что-то не понятно можно посмотреть приложенное видео к статье:

Предыдущая
UpvelРОУТЕР ДЛЯ ДОМАШНЕЙ БЕСПРОВОДНОЙ СЕТИ
Следующая
AsusAsus rt n66u

Настройка Подключения WAN

Шаг 1: Вход в панель управления

Первым шагом необходимо открыть браузер и ввести адрес вашего роутера в адресной строке. По умолчанию адрес роутера Asus WL-520GC — 192.168.1.1. В появившемся окне введите логин и пароль от вашего роутера. Если вы не персонализировали данные, то логин: admin, пароль: admin.

Шаг 2: Настройка WAN

После успешного прохождения аутентификации, вы будете перенаправлены на основную страницу панели управления. Найдите вкладку «Сеть» (или «Network»), затем «WAN». На стартовой странице WAN вы увидите несколько вариантов настройки типа подключения: «PPPoE», «Static IP», «DHCP», «PPTP», «L2TP» и «Dual WAN». Ростелеком использует PPPoE подключение, поэтому убедитесь, что этот тип выбран.

Шаг 3: Настройка PPPoE

Далее следует ввести данные вашего подключения. Введите логин и пароль, которые вы получили от Ростелеком. Нажмите «Применить» или «Сохранить» после заполнения полей и перейдите на следующий шаг.

Шаг 4: Завершение настройки

На этом этапе необходимо убедиться, что все настройки введены правильно. Если вы все ввели правильно, то подключение должно быть активировано, и интернет-соединение должно работать отлично. Если возникнут какие-либо проблемы с подключением, проверьте настройки и убедитесь, что все правильно введено.

Если роутер Asus WL-520GC не нашел подключение, попробуйте перезагрузить его, чтобы применить настройки. Если проблема не решается, обратитесь в службу поддержки Ростелеком.

Второй этап: конфигурирование оболочки

Теперь можно включить роутер и остальные компоненты сети. Затем нужно в обязательном порядке дождаться окончания загрузки сетевого шлюза и любого подключенного компьютера или маршрутизатора. Потом на ПК или смартфоне запускаем процедуру поиска доступных беспроводных сетей. Опять-таки, вычислительное устройство должно быть оснащено беспроводным передатчиком стандарта Wi-Fi. Следующий этап — это подключение к той сети, название которой указано на корпусе шлюза. При этом нужно ввести соответствующий пароль, указанный на все той же наклейке.

После установки соединения запускаем браузер. В нем вводим адрес данного сетевого решения 192.168.1.1. Затем для входа в интерфейс настройки необходимо в полях «Логин» и «Пароль» набрать слово «admin». В открывшемся меню необходимо задать параметры подключения к оборудованию провайдера. Значения для проводного и беспроводного сегментов сети можно оставить по умолчанию.

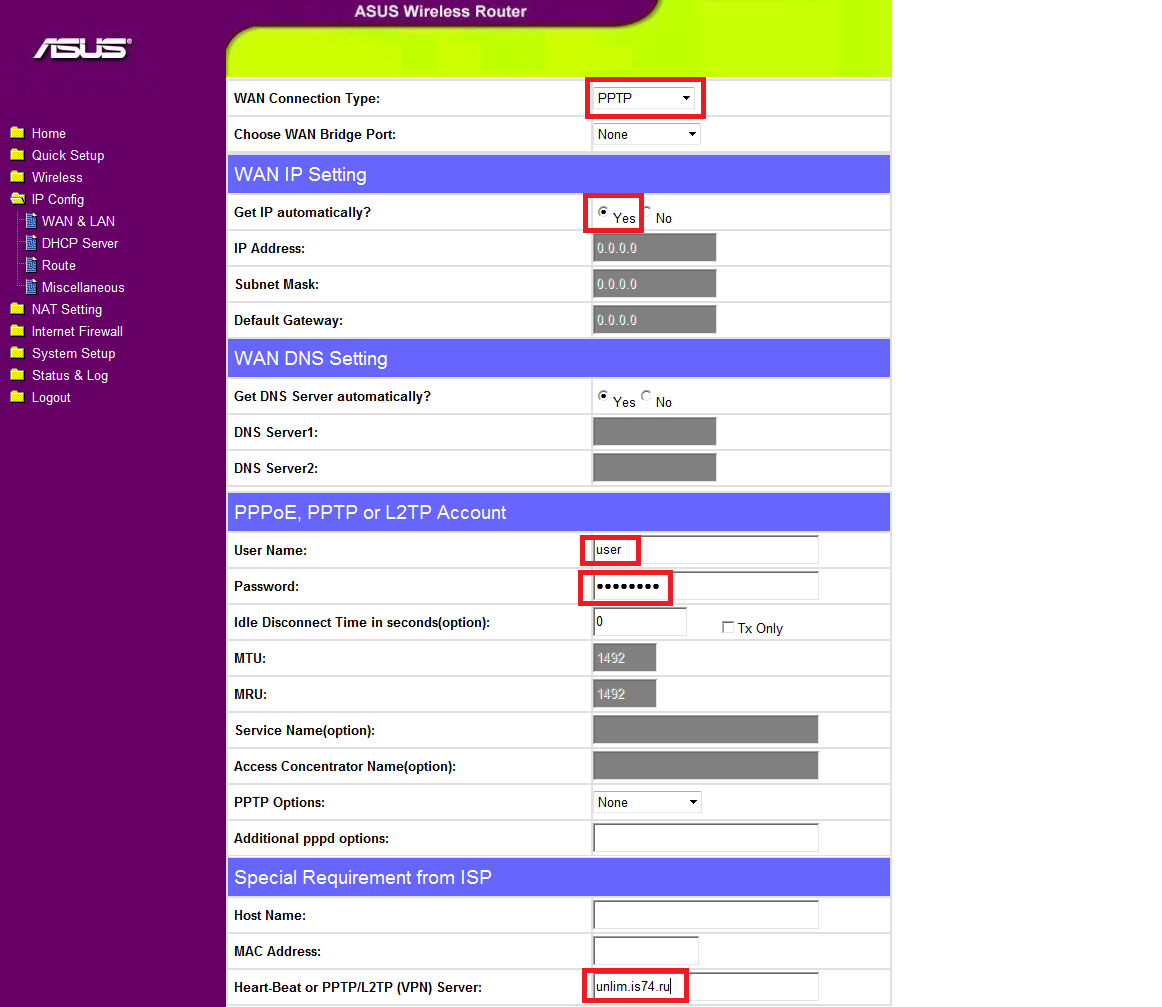

Например, настройка роутера ASUS WL-520GC на «Билайн» требует задания таких значений:

• В меню конфигурирования переходим на пункт IPConfig. Далее перемещаемся в подпункт WAN.
• Тип подключения PPPoE или L2TP. Эта информация задана в договоре на предоставление услуг.
• Адрес в этом случае получается автоматически. Точно также определяется DNS.
• Логин и пароль, как и тип подключения, необходимо уточнить в договоре и задать.
• В обязательном порядке сохраняем внесенные изменения.

Восстановление базовой конфигурации

В случае, если необходимо восстановить заводские настройки, то нужно нажать: сначала Sys­tem Set­up, потом Fac­to­ry Default. В открывшемся окне нажать Restore.

Восстановление заводских настроек

После произведённых настроек вы сможете выйти из web-интерфейса и, при необходимости, вновь изменить параметры. Вы в любое время сможете зайти и сделать требуемые преобразования.

Таким образом, всего за 10 минут вы сможете совершить подключение вашего маршрутизатора, установить все необходимые параметры и наслаждаться прекрасным качеством покрытия беспроводного роутера Asus WL-520GC.

IT-шник с богатым опыт в сфере сетевых технологий. Есть опыт работы менеджера по сетевому оборудованию. Так же проработал более десяти лет в крупной компании главным системным администратором. На данном ресурсе буду делиться своими знаниями по настройке и подбору сетевого оборудования.

Источник

Подготовка ASUS WL-520GC к конфигурированию

Стоит иметь в виду следующий факт: серия WL обладает двумя типами прошивок – старым вариантом и новым, которые отличаются оформлением и местоположением некоторых параметров. Старому варианту соответствуют прошивки версий 1.xxxx и 2.xxxx, а выглядит он так:
Новый вариант, прошивка 3.xxxx в точности повторяет устаревшие версии ПО для роутеров серии RT – известный пользователям «голубой» интерфейс.
Перед началом процедур настройки роутер рекомендуется обновить до последней версии firmware, которая соответствует новому типу интерфейса, поэтому все дальнейшие инструкции будем приводить именно на его примере. Ключевые пункты, впрочем, на обоих типах выглядят одинаково, потому руководство пригодится и тем, кого устраивает старый вид ПО.

Теперь несколько слов о процедурах, предваряющих основную настройку.

1. Первоначально расположите роутер как можно ближе к центру зоны покрытия беспроводной сети. Внимательно следите за наличием преград из металла и источников радиопомех. Желательно также установить устройство в легкодоступном месте для удобства соединения кабелей.
2. Далее подсоедините к маршрутизатору кабель от провайдера – в порт WAN. Целевой компьютер и сетевое устройство надо соединить друг с другом LAN-шнуром, известным как патчкорд. Обе операции несложные: все нужные коннекторы подписаны.
3. Понадобится также подготовить целевой компьютер, а точнее, его сетевую карту. Для этого откройте управление сетями, выберите LAN-подключение и вызовите свойства последнего. Настройки TCP/IPv4 должны находиться в положении автоматического определения.

Подробнее: Настройка локальной сети на Windows 7

После этих манипуляций можно приступать к конфигурированию ASUS WL-520GC.

Соединение с компьютером

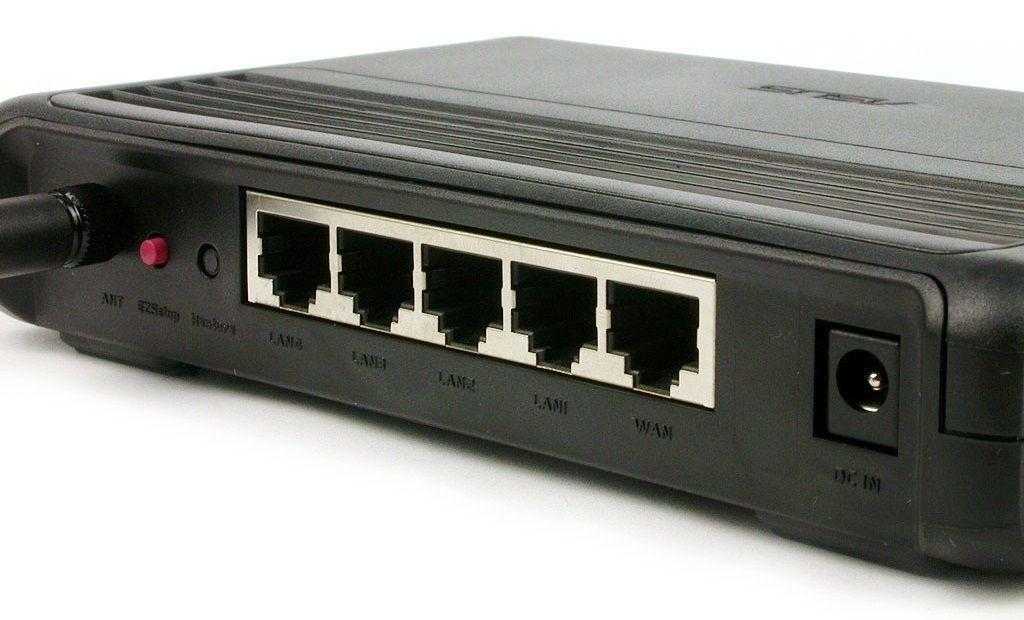

На обратной стороне роутера можно увидеть традиционные пять разъемов: один WAN-порт для подключения кабеля провайдера и четыре LAN-порта для соединения с компьютером.

Как и в случае с настройкой роутера D-Link DIR-300, сначала необходимо проверить параметры подключения к интернету в системе. Для этого зайдите в «Центр управления сетями» в панели управления. Здесь выберите имеющееся подключение через сетевой кабель и откройте его свойства.

В поле «Компоненты» найдите «Протокол TCP/IP» и откройте его свойства. Проверьте, чтобы настройки были выставлены следующим образом:

После выполнения описанных действий откройте браузер и перейдите в настройке самого маршрутизатора.

Подключение и настройка ASUS WL-520gC

Без предварительной установки таких параметров как SSID, WEP и WAN с помощью утилиты EZSetup, которая делает ее в автоматическом режиме, вы не сможете осуществить настройку роутера через веб интерфейс. Однако EZSetup создана для того, чтобы никакой дополнительной настройки через какой-либо интерфейс не было нужно. Но на деле далеко не всегда получается настроить роутер одной кнопкой. Грешит этим и WL-520gС и дело тут не в нем самом, а скорее в конфигурации системы в целом. После покупки ASUS WL-520gC настройка должна быть осуществлена с привлечением специалиста. Хотя, прочитав внимательно материал, вы сможете все настроить самостоятельно.

В любом случае, начнем с самого начала. Подключение WL-520gC дело простое и нехитрое, хотя… В условиях отсутствия установочного диска, мы лицом к лицу предстаем перед пользовательским интерфейсом самого роутера. Некоторые пользователи совершенно спокойно с ним ладят, но есть и те, которые предпочли бы иметь CD c необходимым набором установщиков.

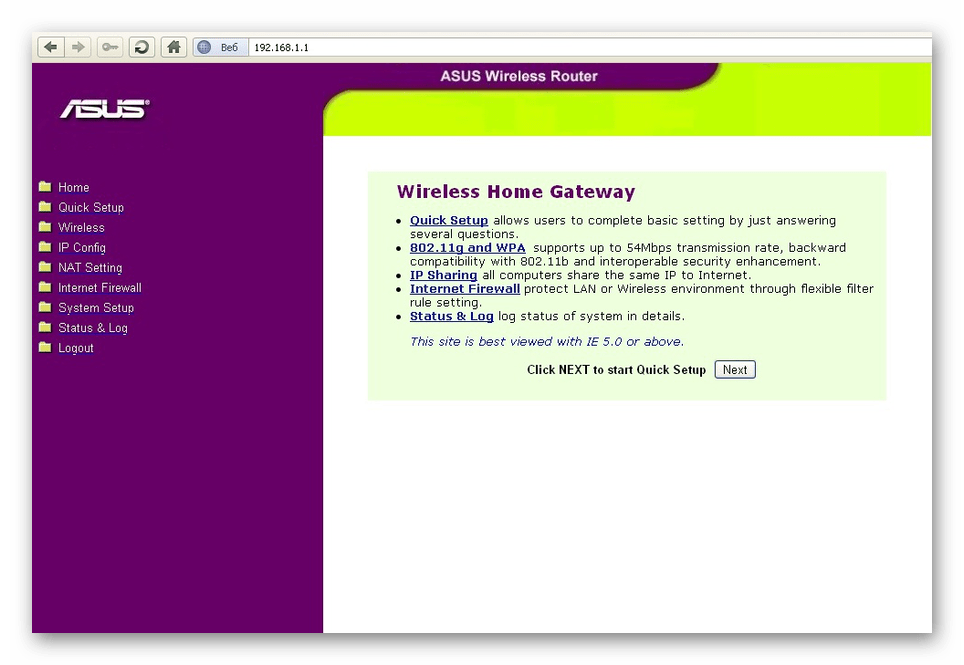

Вводя в адресную строку IP адрес устройства по умолчанию — 192.168.1.1 – мы видим запрос от WL-520gС, который позволяет нам запустить быструю установку, либо пропустить этот шаг. Если ответ отрицательный, мы попадем на главную страницу интерфейса устройства.

Но сперва давайте попробуем быструю установку. Первым шагом будет заполнение информации вашего Интернет провайдера (ISP, internet service provider), которую вы можете узнать собственно у провайдера.

После заполнения всех полей мы можем автоматически получить WAN IP адрес или самостоятельно назначить статический, если есть такая надобность. В случае, если вы не уверены, какой адрес следует указывать вам, обратитесь к рекомендациям провайдера.

Следующий шаг – создание профиля безопасности

После создания уникального SSID (идентификатор сети) и выбора уровня безопасности мы заканчиваем быструю установку и обратим свое внимание на остальные доступные функции

Главная страница интерфейса WL-520gС представляет собой набор ссылок на важнейшие функции устройства. Также она позволяет нам перейти снова к быстрой установке, параметрам беспроводной сети, IP и firewall, посмотреть логи роутера – то есть с главной страницы мы имеем доступ ко всем частоиспользуемым функциям. Настроить под себя интерфейс не имеется никакой возможности, и стоит отметить, что сам по себе он вообще один из худших, которые только были на подобном рода устройствах. В ходе нашей тестовой настройки мы попробовали два браузера — Firefox и IE 7, ни с одним не было проблем.

Обратим внимание на категорию настроек беспроводного доступа (wireless settings). Самые важные из них – настройки аутентификации (безопасность)

Здесь вы можете запретить доступ к вашей беспроводной сети всем, кто не знает пароля. При этом перечень доступных методов шифрования включает WEP и WPA. И хотя WPA и WPA2 более надежны, чем WEP, если вы привыкли использовать WEP, то нет причин менять его – он обладает достаточным уровнем безопасности.

В секции IP Config можно настроить WAN и LAN порты, создавать руты и включить DHCP(Dynamic Host Configuration Protocol, протокол, позволяющий клиентам в сети получать динамический IP для выхода в Интернет).

Если сетевая фильтрация вас интересует, настроить вы ее можете в разделе firewall. Именно отсюда следует начать тем, кто хочет укрепить безопасность на уровне брандмауэра. Здесь можно установить даты и времена активности фильтров и определить, что вам от них нужно.

Дизайн

Что касается дизайна, то визуально данный маршрутизатор мало чем отличается от аналогичных устройств компании ASUS тех лет. Имеет строгий и минималистский вид, который точно сейчас нельзя назвать современным. В те времена роутеры прятали от человеческих глаз и размещали так, чтобы их никто не увидел (на шкафу, в углу, на стенке в коридоре). Конструктивно довольно простое устройство. В задней части верхней крышки располагается радиатор охлаждения, а по центру ее расположена вдавленная надпись «ASUS».

В передней части устройства располагаются индикаторы рабочего состояния. Всего их 7: питание, беспроводная сеть («AIR») и состояние портов (1×WAN и 4×LAN). В левом углу панели прописано название модели, а под ней максимальная скорость передачи данных.

Обе боковые панели довольно высокие. Оснащаются прорезями для вентиляции устройства по краям. Такое вариант оснащения позволяет охлаждать рабочую плату сразу двух сторон. На задней стенке роутера расположены сетевые порты и клавиши управления. На данной панели можно увидеть:

1. Одна несъемная антенна.
2. Клавиша «EZSetup», которая является аналогом современной кнопки «WPS». Предназначена для запуска беспроводного режима работы. Данная клавиша также помогает запустить мастер быстрой настройки. Для запуска надо нажать и удерживать кнопку около трех секунд.
3. Клавиша «Restore», позволяющая сбросить настройки и делать откат до заводских установок.
4. 4 порта LAN с максимальной скоростью передачи 100 Мбит/с.
5. Порт WAN для подключения кабеля провайдера.
6. Разъем «DC IN» для подключения блока питания.

Кнопка питания для данной модели роутера не предусмотрена. Выключение проводится только при отсоединении блока питания от электросети. Нижняя часть роутера оснащается прорезями для вентиляции, прорезиненными ножками, двумя отверстиями для монтажа на стенке, наклейкой с технической информацией и данными для входа в пользовательскую панель.

Прошивка роутера ASUS WL-520GC

Прошивка ASUS WL-520GC является весьма актуальным действием, поскольку стоковая уже давным давно не выпускается и морально устарела. Роутер популярный, поэтому если поискать в сети, то можно найти много авторских сторонних прошивок разной степени «свежести». На официальном сайте Асуса последняя датируется июлем 2011 года. Есть также на DD-WRT, от 2009 года.

Скачиваем ту, что вам больше по вкусу. Нам нужен файл с расширением TRX — если он находится в архиве, необходимо предварительно распаковать.

Заходим в роутере в раздел «System Setup > Firmware Upgrade», кликаем на кнопку «Выбрать файл», выбираем прошивку с компа и жмем «Upload».

Процесс прошивки занимает около минуты — в это время с роутером ничего нельзя делать, особенно отключать от сети. По окончании он перезагрузится и вы сможете воспользоваться всеми новыми возможностями обновленной прошивки Asus WL-520GC

Роутер WL-520GU, комплектация коробки

Роутер ASUS WL-520GU

Комплектация коробки помимо самого роутера ASUS WL-520GU

Беспроводный роутер ASUS WL-520GU. Передняя панель

Внешне роутер asus 520gu смотрится весьма скромно и лаконично. Данная модель исполняется исключительного белого цвета с серой вставкой под светодиодами. Пластик высокого качества, приятный на ощупь. На передней панели роутера расположены в ряд 7 светодиодов – индикаторов работы устройства, отображаемые наличия питания роутера, режим работы Wi-Fi модуля, наличия подключения к WAN или любого из четырех LAN портов.

Передняя панель роутера ASUS WL-520GU

Беспроводный роутер ASUS WL-520GU. Задняя панель

На задней панели wifi роутер asus wl 520gu имеет разъем RP-SMA для подключения идущей в комплекте антенны (либо любой другой совместимой); кнопка EZSetup для создания безопасного сетевого соединения в автоматическом режиме; кнопка Reset – для сброса всех настроек роутера на заводские настройки; 4 LAN порта для создания внутренней компьютерной сети; 1 WAN порт для подключения к АДСЛ модему; порт USB стандарта 2.0 для подключения принтера в сеть; разъем для подключения блока питания.

Задняя панель роутера ASUS WL-520GU
