Настройка wifi роутера asus wl-520gc с компьютера windows и подключение к интернету

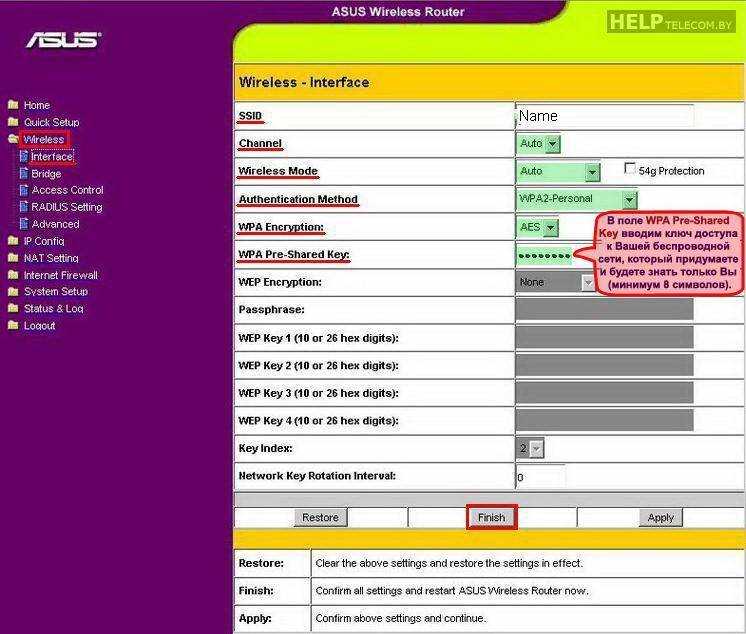

Шаг 4: Настройка беспроводной сети

После успешной настройки базовых параметров роутера Asus wl 520gu, необходимо также настроить беспроводную сеть для подключения к устройствам по Wi-Fi. В этом разделе мы рассмотрим, как настроить беспроводную сеть на роутере Asus wl 520gu.

Шаг 1: Войдите в веб-интерфейс самого роутера, введя в адресной строке браузера IP-адрес роутера (по умолчанию 192.168.1.1). Введите свои учетные данные, если они требуются.

Шаг 2: Перейдите в раздел «Настройки беспроводного соединения» или «Wireless Settings».

Шаг 3: В этом разделе вы можете установить желаемое имя беспроводной сети (SSID). Рекомендуется выбрать уникальное имя для вашей сети. Например, «MyNetwork».

Шаг 4: Выберите тип безопасности для своей беспроводной сети. Рекомендуется выбрать тип WPA2-PSK, так как он обеспечивает надежную защиту данных.

Шаг 5: Введите пароль для своей беспроводной сети. Рекомендуется использовать пароль, состоящий из букв (в верхнем и нижнем регистре), цифр и специальных символов.

Шаг 6: Нажмите кнопку «Сохранить» или «Apply», чтобы сохранить настройки.

Шаг 7: Дождитесь перезагрузки роутера и подключите к нему устройства по Wi-Fi, используя новые настройки.

Теперь ваш роутер Asus wl 520gu настроен и готов к использованию. Вы можете подключать к нему различные устройства по Wi-Fi для доступа в интернет.

Обновление прошивки

Для обеспечения долгого и бесперебойного функционирования N10 необходимо следить за тем, чтобы прошивка роутера  Asus всегда имела актуальную версию. Сам процесс обновления не является чем-то сложным. Обновление прошивки роутеров RT компании Asus осуществляется несколькими способами, но именно в N10 сделать это получится только через веб-интерфейс.

Для обновления прошивки необходимо:

• На официальном сайте производителя скачать актуальную версию. Выбирая ее, следует убедиться, что скачиваемый файл предназначен именно для модели RT. Скачав архив с прошивкой, необходимо его распаковать.
• Перейти в раздел «Администрирование», там открыть вкладку для обновления микропрограммы.
• Указать путь к предварительно распакованному файлу прошивки и нажать на кнопку «Загрузить».

После этого начнется процесс обновления прошивки, по завершении которого роутер N10 перезагрузится с ее новой версией.

Индикаторы и подключение

1. Питания – включен или выключен роутер;
2. AIR – работа Wi-Fi;
3. WAN – интернет;
4. LAN1-LAN4 – подключение устройств по кабелю к локальным портам.

Тут все ясно и понятно, если индикатор горит или мигает, значит идёт работа в данной среде, а информация передается. Если индикатор не горит, то значит есть какие-то проблемы на этой линии.

Теперь, давайте познакомимся со всеми портами и кнопками аппарата:

1. ANT – это антенна, она у нас всего одна;
2. EZStup – клавиша для запуска утилиты EZStup;
3. Restore – кнопка для сброса роутера до заводских настроек. Если вы его получили от знакомого или друга, то стоит при включенном маршрутизаторе зажать эту кнопку на 10 секунд.
4. LAN1-LAN4 – сюда можно подключить любое локальное устройство: компьютер, ноутбук, камеру, принтер, телевизор. Для этого используем обычный сетевой кабель. Один есть в коробке. Для настройки я буду использовать именно локальное прямое подключение и подключу ноутбук к первому порту.
5. WAN – сюда нужно подключить кабель от провайдера или от aDSL модема.
6. USB – для подключения 3G/4G модема и накопителя;
7. DCln – питание. Подключите сюда блок питания.

Шаг 1: Подключение роутера к компьютеру

Перед настройкой роутера Asus wl 520gu необходимо правильно подключить его к вашему компьютеру. Следуйте инструкции ниже:

1. Возьмите кабель Ethernet (RJ-45) и подключите его один конец к порту Ethernet компьютера, а другой — к одному из портов LAN на задней панели роутера Asus wl 520gu.
2. Включите роутер и компьютер.
3. Дождитесь, пока компьютер обнаружит подключение к роутеру. Это может занять несколько секунд.
4. Установите необходимые драйверы, если компьютер требует их.

После выполнения этих шагов роутер будет успешно подключен к компьютеру. Теперь вы готовы приступить к настройке роутера Asus wl 520gu.

Обзор модели

Маршрутизатор поддерживает следующие стандарты скорости канала Wi-fi: 802.11b и G. Модель является устаревшей, работает с более современными протоколами беспроводной передачи данных.

Поддержка USB-разъема моделью WL-520GC позволяет подключать к роутеру внешний носитель.

Внешний вид

На оборотной стороне роутера находится четыре порта LAN и один для провайдера. Внешне они не отличаются, кроме надписей. Разъем WAN расположен рядом с USB.

Также в наличии есть кнопка Reset для сброса настроек до заводских и функция EZSetup. Она позволяет проводить автоматическую настройку беспроводной сети.

Подключение и подготовка к работе

Прежде чем проводить настройки роутера ASUS WL 520GC, необходимо подключить его к розетке. Далее сетевой кабель, идущий в комплекте поставки, соединяет LAN-разъем и сетевую карту ПК. Кабель провайдера подключаем к WAN-порту.

После этого открываем браузер и заходим по адресу, указанному на стикере WL 520GC. Он располагается снизу на маршрутизаторе. Адрес: 192.168.1.1.

Откроется окно входа. Указываем учетные данные: admin – admin. После первого входа пароль следует сменить. Переходим в раздел, отвечающий за системный настройки, далее –  «Учетная запись». В поле «Пароль» вводим новый и повторяем его еще раз. После этого необходимо перелогиниться под новым паролем.

Следующим этапом необходимо создать резервную копию данных. В этом же подразделе находим пункт о создании копии, заходим в него. Нажимаем “Создать” и выбираем место на локальном диске.

Включение роутера

Включение роутера осуществляется несложным, доступным каждому способом. В комплекте с маршрутизатором обязательно должен быть кабель (как минимум один), блок-устройство для питания роутера (от стандартной розетки). Прежде чем включать маршрутизатор, стоит определиться с местом его установки.

Лучше всего размещать Wi-Fi-раздатчик в не труднодоступном месте, для контроля работы устройства. Также, стоит размещать роутер в той комнате, где находиться основная масса устройств, которые будут подключены к маршрутизатору для высшего качества связи.

Сам процесс включения – элементарен:

• необходимо подключить роутер к питанию от розетки;

Возможные неисправности и способы их устранения

Вся продукция от Asus имеет хорошую репутацию в плане надежности. Модель  N10 также вполне отвечает этим характеристикам. После первичной настройки она способна бесперебойно работать в течение нескольких лет. Если, все-таки, что-то не работает, возникающие проблемы чаще связаны с ошибками пользователя при подключении и наладке маршрутизатора. К ним можно отнести следующие:

1. Невозможность подключиться к сети. Windows 7 сигнализирует об этом сообщением о несоответствии параметров сетевых настроек компьютера требованиям сети. В Windows 8 и 10 такая проблема обозначается сообщением о невозможности подключиться к сети. Чаще всего возникает при настройке N10 через беспроводное соединение. Для устранения необходимо в свойствах беспроводной сети на вкладке «Безопасность» установить параметры, соответствующие параметрам маршрутизатора. Можно также просто удалить данное сетевое подключение и создать его заново. Если этот путь представляется сложным, проверить все настройки, подключившись к маршрутизатору N10 через кабель.
2. Соединение по Wi-Fi устанавливается, но выхода в интернет нет. Причины этой проблемы для Asus RT модели N10 — неправильная настройка роутера или проблемы у провайдера. Для устранения нужно сначала перезагрузить маршрутизатор N10. В случае если соединения по-прежнему нет, нужно тщательно проверить параметры подключения к интернету. Если и после этого проблема не решилась, возможно, следует просто подождать, пока провайдер не устранит ошибку у себя.
3. Невозможно подключиться к веб-интерфейсу роутера RT. В этом случае необходимо проверить сетевые настройки на компьютере. Если все настроено правильно, но при этом другие устройства в сети не могут установить соединение с N10, придется сбросить параметры роутера на заводские и произвести его настройку заново.

Если маршрутизатор RTполучил какие-либо физические повреждения или не включается, лучше отнести его в сервисный центр. То же самое нужно сделать в случае сильного перегрева устройства.

Обновление прошивки

Если на официальном сайте для роутера ASUS имеется актуальная прошивка, ее рекомендуется скачать и «прошить» устройство несколькими способами.

Через веб-интерфейс

1. Зайти в интерфейс устройства, затем — в раздел «Администрирование».
2. Во вкладке «Обновление микропрограммы» нажать кнопку «Выберите файл», указать путь до прошивки.
3. Нажать «Отправить».
4. Ожидать окончания процесса.

Скачивание прошивки желательно осуществлять на официальном сайте компании http://www.asus.com/support/. В поле поиска ввести модель роутера, выбрать ссылку Driver & Tools.

В выпадающем меню OS нужно выбрать Other, раскрыть вкладку Firewall, загрузить прошивку.

Через мобильное приложение

Скачав приложение ASUS Router App, ASUS Router для Andorid или iOS, можно управлять роутером со смартфона. Достаточно подключиться к нему по Wi-Fi.

Нажав на раздел «Более» (обозначен тремя точками), возможно обновить прошивку беспроводного устройства. Все делается автоматически.

Через USB-устройство

Иногда после неудачной прошивки или неправильных действий пользователя в веб-интерфейс роутера ASUS попасть невозможно, но надо его как-то прошить. Смысл в том, что придется использовать устройство USB-UART, ножки которого нужно будет припаять к плате, данный способ применяется только в случаях, когда роутер совсем вышел из строя, а также нужно обладать необходимыми знаниями в области электроники.

Дизайн

Что касается дизайна, то визуально данный маршрутизатор мало чем отличается от аналогичных устройств компании ASUS тех лет. Имеет строгий и минималистский вид, который точно сейчас нельзя назвать современным. В те времена роутеры прятали от человеческих глаз и размещали так, чтобы их никто не увидел (на шкафу, в углу, на стенке в коридоре). Конструктивно довольно простое устройство. В задней части верхней крышки располагается радиатор охлаждения, а по центру ее расположена вдавленная надпись «ASUS».

В передней части устройства располагаются индикаторы рабочего состояния. Всего их 7: питание, беспроводная сеть («AIR») и состояние портов (1×WAN и 4×LAN). В левом углу панели прописано название модели, а под ней максимальная скорость передачи данных.

Обе боковые панели довольно высокие. Оснащаются прорезями для вентиляции устройства по краям. Такое вариант оснащения позволяет охлаждать рабочую плату сразу двух сторон. На задней стенке роутера расположены сетевые порты и клавиши управления. На данной панели можно увидеть:

1. Одна несъемная антенна.
2. Клавиша «EZSetup», которая является аналогом современной кнопки «WPS». Предназначена для запуска беспроводного режима работы. Данная клавиша также помогает запустить мастер быстрой настройки. Для запуска надо нажать и удерживать кнопку около трех секунд.
3. Клавиша «Restore», позволяющая сбросить настройки и делать откат до заводских установок.
4. 4 порта LAN с максимальной скоростью передачи 100 Мбит/с.
5. Порт WAN для подключения кабеля провайдера.
6. Разъем «DC IN» для подключения блока питания.

Кнопка питания для данной модели роутера не предусмотрена. Выключение проводится только при отсоединении блока питания от электросети. Нижняя часть роутера оснащается прорезями для вентиляции, прорезиненными ножками, двумя отверстиями для монтажа на стенке, наклейкой с технической информацией и данными для входа в пользовательскую панель.

Настройка

1. После того как вы подключились к роутеру ASUS WL-520gU с помощью кабеля. С ноутбука или компьютера нужно запустить браузер и ввести в адресную строку: 192.168.1.1. Далее в обе строки введите: admin. Если пароль не подходит, то ещё раз сбросьте интернет-центр до заводской конфигурации.

1. Чтобы выполнить настройку интернета, откройте вкладку «Дополнительные настройки», далее переходим в «WAN». Теперь вам нужно взять договор от провайдера – там будет указан тип подключения, а также возможно нужно будет указать дополнительные данные. Так что выбираем «Тип WAN подключения»: Динамический IP, PPPoE, PPPTP, L2TP, статический IP. Если в договоре вообще ничего не сказано, то скорее всего ваш провайдера использует «динамический IP». В остальных случаях, нужно указать только то, что указано в договоре, а остальные строки оставляем со значениями по умолчанию или пустыми.
2. После того как вы внесете изменения, обязательно нажмите на кнопку «Применить».

Подготовка ASUS WL-520GC к конфигурированию

Стоит иметь в виду следующий факт: серия WL обладает двумя типами прошивок – старым вариантом и новым, которые отличаются оформлением и местоположением некоторых параметров. Старому варианту соответствуют прошивки версий 1.xxxx и 2.xxxx, а выглядит он так:
Новый вариант, прошивка 3.xxxx в точности повторяет устаревшие версии ПО для роутеров серии RT – известный пользователям «голубой» интерфейс.
Перед началом процедур настройки роутер рекомендуется обновить до последней версии firmware, которая соответствует новому типу интерфейса, поэтому все дальнейшие инструкции будем приводить именно на его примере. Ключевые пункты, впрочем, на обоих типах выглядят одинаково, потому руководство пригодится и тем, кого устраивает старый вид ПО.

Теперь несколько слов о процедурах, предваряющих основную настройку.

1. Первоначально расположите роутер как можно ближе к центру зоны покрытия беспроводной сети. Внимательно следите за наличием преград из металла и источников радиопомех. Желательно также установить устройство в легкодоступном месте для удобства соединения кабелей.
2. Далее подсоедините к маршрутизатору кабель от провайдера – в порт WAN. Целевой компьютер и сетевое устройство надо соединить друг с другом LAN-шнуром, известным как патчкорд. Обе операции несложные: все нужные коннекторы подписаны.
3. Понадобится также подготовить целевой компьютер, а точнее, его сетевую карту. Для этого откройте управление сетями, выберите LAN-подключение и вызовите свойства последнего. Настройки TCP/IPv4 должны находиться в положении автоматического определения.

Подробнее: Настройка локальной сети на Windows 7

После этих манипуляций можно приступать к конфигурированию ASUS WL-520GC.

Обзор модели

У роутера Asus WL-520GU следующие характеристики: поддержка всех доступных протоколов для подключения к интернету, встроенные механизмы защиты, наличие функции динамического ДНС и другие.

Маршрутизатор поддерживает следующие стандарты скорости канала Wi-fi: 802.11b и G. Модель является устаревшей, работает с более современными протоколами беспроводной передачи данных.

Поддержка USB-разъема моделью WL-520GC позволяет подключать к роутеру внешний носитель.

Также отсутствуют индивидуальные настройки, возможность смены функций кнопок на роутере, опция VPN-сервера, поддержка протокола IPv6.

Поскольку Asus WL-520GC является уже устаревшей моделью, у него нет функций торрент-клиента, принт-сервера, DLNA.

Внешний вид

Сетевое устройство окрашено в белый цвет. Поверхность WL-520GU полностью гладкая. Сверху расположена одна внешняя антенна для создания Wi-Fi-сети.

На оборотной стороне роутера находится четыре порта LAN и один для провайдера. Внешне они не отличаются, кроме надписей. Разъем WAN расположен рядом с USB.

Также в наличии есть кнопка Reset для сброса настроек до заводских и функция EZSetup. Она позволяет проводить автоматическую настройку беспроводной сети.

Подключение и подготовка к работе

Прежде чем проводить настройки роутера ASUS WL 520GC, необходимо подключить его к розетке. Далее сетевой кабель, идущий в комплекте поставки, соединяет LAN-разъем и сетевую карту ПК. Кабель провайдера подключаем к WAN-порту.

После этого открываем браузер и заходим по адресу, указанному на стикере WL 520GC. Он располагается снизу на маршрутизаторе. Адрес: 192.168.1.1.

Откроется окно входа. Указываем учетные данные: admin — admin. После первого входа пароль следует сменить. Переходим в раздел, отвечающий за системный настройки, далее — «Учетная запись». В поле «Пароль» вводим новый и повторяем его еще раз. После этого необходимо перелогиниться под новым паролем.

Следующим этапом необходимо создать резервную копию данных. В этом же подразделе находим пункт о создании копии, заходим в него. Нажимаем «Создать» и выбираем место на локальном диске.

Вход в настройки роутера WL-520 GU

Как и любой другой роутер других фирм производителей, асус роутер 520 настраивается через Web-интерфейс. Для входа в меню настроек открываем любой веб браузер и в адресную строку вводим 192.168.1.1.

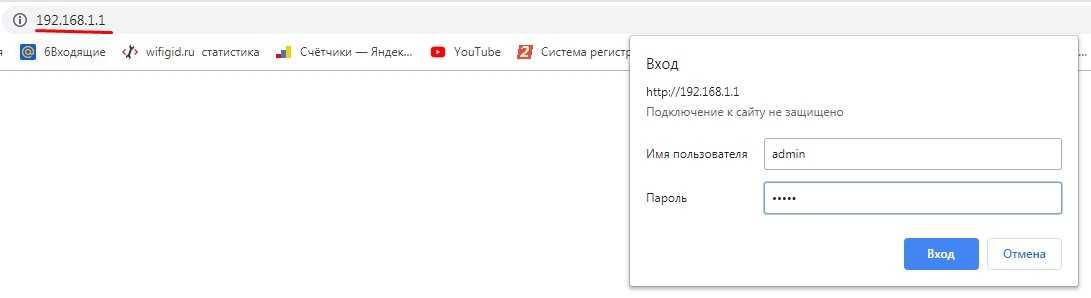

Окно ввода логина и пароля для входа в меню настроек роутера WL-520GU

Перед нами появится меню настроек роутера.

Начальная страница меню настроек роутера WL-520GU

Пункт «Карта сети»

При выборе данной опции вызывается информационное окно, в котором будет подробно отображенное, какое устройство и в какой порт подключенное в данный момент к роутеру

Обращаем внимание, что данная опция доступна только в модели WL-520GU. О том, как настроить роутер wl 520gc, мы расскажем в следующей части данной статьи

Пункт «Карта сети» в меню настроек роутера WL-520GU

Пункт «управление полосой пропускания EZQoS» в меню настроек роутера WL-520GU

Пункт «Дополнительные настройки»

При выборе этой категории откроется окно, в котором настройка роутера asus wl 520gu разделена на 6 категорий:

Пункт «Дополнительные настройки» в меню настроек роутера WL-520GU

Пункт «Беспроводная сеть» подпункт «Профессионально» в меню настроек роутера WL-520GU

Вторая категория – ЛВС

Этот пункт меню содержит настройки lan портов (локальная вычислительная сеть). Ничего там менять не нужно, самые оптимальные настройки выставлены заводим изготовителем. В этом пункте роутер wl 520gu в настройках не нуждается.

Третья категория – WAN

В этой вкладке можно выбрать тип WAN-подключения: статический IP, динамический IP, PPPoE, PPTP или L2TP. Пункт «Выбор порта IPTV STB» даем нам возможно принудительно указать, к какому из lan портов подключено устройство преобразования интернет сигнала в телевизионное изображение. Настройка роутера asus 520gc
аналогична, хотя и есть отличия интерфейса меню.

Пункт «Дополнительные настройки» подпункт «WAN» в меню настроек роутера WL-520GU

Пятая категория – администрирование

Очень полезное меню. В нем можно выбрать один из трех режимов работы роутера – домашний шлюз, маршрутизатор или точка доступа.

Пункт «Дополнительные настройки» подпункт «администрирование» в меню настроек роутера WL-520GU

Прошивка роутера

Обновление прошивки

Для прошивки или её обновления, следует скачать подходящее программное обеспечение на официальном сайте компании АСУС:

• скачайте прошивку;
•  зайдите на веб-интерфейс роутера (введите в адресной строке браузера ip-адрес роутера, как правило – 192.168.1.1);
• логин и пароль введите «admin» и «admin» соответственно;
• если логин и пароль неверны – следует сбросить настройки роутера (нажав на кнопку сброса, на задней панели устройства);
•  после выполнения восстановления настроек – попробуйте снова зайти на веб-интерфейс;
•  по плану, перед вами откроется меню, собственно в котором и произойдет прошивка роутера.

Если настройка не производиться автоматически :

Фото: Меню обновления прошивки роутера ASUS WL-520GU

• заходите в«System Setup»;
•  далее в «Firmware Upgrade»;
• в меню вы увидите что-то подобнее пункту «обзор»;
•  там вы выбираете путь, где расположена прошивка и нажимаете «установка» или «upload»;
• далее, прошивка устанавливается автоматически;
• после установки – перезагрузите роутер и зайдите на любой сайт в окне браузера для проверки устройства.

Обновляя прошивку, вы удаляете старые настройки и ПО вашего маршрутизатора, а взамен устанавливаете обновленное обеспечения для вашего устройства. Обновление производиться для улучшения характеристик работы устройства, в случае, если ранее работа роутера была удовлетворительной.

Неудачное обновление.

Но, не всегда установка обновлений и модификаций к тому или иному устройству изменяет его качественные рабочие характеристики в лучшую сторону. Без определенных навыков работы – установка прошивки для роутера может быть чревата последствиями. Но, безвыходных путей не бывает. Поэтому, что же делать, если неправильно прошил роутер.

Фото: Прошивка роутера Asus

Это значит, что роутер находиться в режиме восстановления.

Прежде, чем выполнять сложные операции по ремонту, или отдавать устройство специалисту – попытайтесь исправить все самостоятельно. Первым делом, воспользуйтесь программой «Asus Firmware Restoration tool». Данная утилита обычно поставляется вместе с роутером.

Если же по каким-либо причинам программа не помогла (зависла, выдала ошибку или прекратила работу), необходимо оживить маршрутизатор иным способом:

Итог

Вот и все. Учитывая, что настройку распределенной беспроводной сети последний раз я делал год назад, прошу не ругать меня за отсутствие каких-либо деталей или присутствие опечаток. Как всегда, комментарии приветствуются. Еще раз отмечу, при использовании прошивок от Asus для использования шифрования WPA/WPA2 нельзя настраивать WDS. Надо настраивать повторитель сигнала основного маршрутизатора.

Дополнения

• добавлено 19.10.11: После экспериментов с прошивкой может пригодиться статья «Восстановление прошивки Asus WL-500gP».
• добавлено 20.10.11: До кучи: если вы решите использовать роутер, прошитый в DD-WRT (другие не пробовал, если знаете, скажите) в качестве повторителя, то вы столкнетесь с кучей неясностей и в конце если и сделаете это, то скорее всего это будет режим Repeater Bridge и вторая беспроводная сеть, на которую придется переключаться беспроводным клиентам если они будут перемещаться из одной зоны сети в другую.
  Вывод: самое простое и правильное, на мой взгляд, это использовать специальное устройство, типа описанного в этой статье выше Asus WL-320gE. Это работает. В отличие от танцев, с которыми я лично не раз и не два сталкивался.
  PS: Если кто-нибудь из посетителей сайта придерживается иного мнения или знает, как сделать нормальный повторитель WiFi из роутера, прошитого в DD-WRT или другую альтернативную прошивку — очень прошу высказываться, многим пригодится. Эту статью ежедневно просматривают куча народа — это говорит о том, что эта тема нужна и интересует многих! Давайте поможем другим советом!
• добавлено 28.02.2012: Где-то два месяца назад я пробовал расширить зону действия сети на основе роутера Asus WL-500gP (на родной прошивке Asus) с помощью Asus RT-N12. Несмотря на заявленную возможность работать репитером, постоянно прекращался доступ в интернет в тех местах, где можно было «зацепить» и Asus WL-500gP и Asus RT-N12. Я сдал репитер Asus RT-N12 обратно в магазин. Т.к. ничего адекватного на тот момент я не нашел, на время отложил поиски. Буквально сегодня утром купил аж два роутера Asus RT-N10U (с функцией повторителя), думал выкинуть старый Asus WL-500gP, т.к. я почему-то подумал, что возможно проблема была из-за него, все-таки для него прошивка уже достаточно старая. Как же я обрадовался, когда ради эксперимента «подцепил» один из Asus RT-N10U как повторитель к существующей сети и все заработало! Учитывая довольно большое количество оргтехники, уже настроенной на работу с Asus WL-500gP, я так пока и оставил один из новых роутеров нераспечатанным. В итоге, прекрасно себя показала связка из старого роутера Asus WL-500gP и нового в режиме репитера Asus RT-N10U.

Авторизуйтесь для добавления комментариев!

Вывод

Рассматривая любую новинку компании ASUS, можно с уверенностью сказать, что все устройства делаются на совесть. Ноутбук, компьютер или роутер «проживут» долго при правильной эксплуатации.

Плюсы

Среди достоинств ASUS пользователями отмечаются следующие:

• Множество вариантов внешнего вида от минималистичного до пафосного.
• Простая настройка, доступный для пользователя интерфейс.
• Стабильность работы.
• В основном цена оправдана.
• Множество различных портов, разъемов и функций.

Минусы

Недостатки незначительные, заключаются в:

• сверхярких светодиодах у некоторых моделей.
• редких сбоях.

В целом минусов нет. Многие пользователи жалуются, что роутер урезает скорость, но это не всегда зависит именно от устройства.
