Массивы raid

Что может понадобиться

RAID был создан для повышения производительности, скорости работы HDD (SSD). Массив помогает защитить данные от потери в случае неисправности или отказа основного жесткого диска. Для выполнения этой процедуры вам понадобятся как минимум два жестких диска, возможно, разного размера.

Для безопасности и копирования личных данных достаточно дополнительного жесткого диска на 500 ГБ, который поддерживает работу подключенного RAID-контроллера (или программы, имитирующей контроллер). Дополнительное запоминающее устройство должно иметь более высокую вибростойкость. Вам понадобится специальный корпус (корзина) со вставками из антивибрационного материала для установки жестких дисков, а также работающий кулер для обеспечения воздушного потока и охлаждения.

Если на вашем компьютере установлен жесткий диск, вам необходимо приобрести и установить второй. Правда, два диска будут работать как один. Объем памяти не увеличится. Будет доступно только количество гигабайт, указанное на основном диске. Второй жесткий диск предназначен для копирования, то есть «зеркалирования» и хранения данных. В процессе создания массива RAID пользователю потребуется создать зеркальный том на основном диске. Такое действие просто не появится и не запустится, если на ПК недостаточно места.

Очевидно, что для создания массива требуется материнская плата. Правда, изначально он устанавливался на любой компьютер. Однако в процессе перевода контроллера материнской платы в режим RAID доступ к чтению SMART может исчезнуть даже для дисков, не участвующих в создании массива.

Могут быть и другие проблемы. Например, настройки RAID могут дать сбой, требуемый уровень массива может не поддерживаться, а драйверы RAID более старого набора микросхем могут конфликтовать с TRIM.

RAID 0 массив под Windows 10

Для начала разберемся, что же это такое, RAID 0 массив? Это массив, в котором объедены несколько жестких дисков, с отсутствием избыточности. При этом, данные будут записываться и считываться с них, одновременно. Под понятием «отсутствие избыточности», подразумевается способ записи данных на диски: вся информация разбивается на фрагменты, часть из которых идет на один диск, а другая на второй. Таким образом, скорость обработки всех операций, в которых будут задействованы жесткие диски, возрастет в два раза.

Перед тем как создавать RAID 0, необходимо убедиться, что материнка, которая стоит у вас может работать в таком режиме. А еще следует осознавать, что в случае поломки одного из винчестеров, данные на втором безвозвратно потеряются.

Но не все так страшно как кажется. Кто-то помнит на своем личном опыте случаи поломки жесткого диска? А если такое и происходило у кого-нибудь, то это событие все равно остается крайне редким явлением. Поэтому можно смело создавать RAID 0 массив. При необходимости можно делать резервные копии операционной системы и всех важных данных и тогда вам будет вообще ничего не страшно.

При написании этой статьи были задействованы два диска SATA III (6 Гбит/с) по 250 ГБ и материнская плата ASUS P8Z77-V PRO. Особенность — это платы состоит в том, что она построена на базе Intel Z77 Express. Как и у плат, созданных на базе Intel Z87, H87 и B87, при ее разработке была заложена возможность создания RAID 0 массива как из жестких дисков, так и из SSD-дисков.

Давайте, для чистоты эксперимента, сделаем замеры скорости. Первый раз с одним жестким диском и второй раз уже после создания RAID 0 массива. Таким образом мы сможем убедиться, что скорость работы компьютера действительно возросла вдвое. Для это подключим к материнской плате один из наших дисков и воспользуемся программами для теста скорости: CrystalDiskMark, и/или ATTO Disk Benchmark, сделав замер скорости винчестера на считывание и запись данных.

Берем один наш диск, в моем случае это SATA III WDC WD2500AAKX 250 ГБ, подключаем его к порту SATA III. После чего включаем компьютер.

Тестируем с помощью CrystalDiskMark

Довольно старенькая программа, что не уменьшает ее полезности. Она актуальна и по сей день. В ней нужно выбрать необходимый накопитель, для теста. После этого просто нажимаем кнопку «All». После теста жесткого диска, программа покажет результаты максимальной скорости записи и максимальной скорости чтения.

Тест скорости ATTO Disk Benchmark

Программа очень схожа принципом работы с предыдущей. Настройка перед тестированием такая же, как и в прошлой. После теста выводится статистика, с максимальными уровнями скорости.

Создаем и настраиваем сам массив

Подключаем к материнке два одинаковых, по объему, жестких диска.

На плате, которую используем для этой статьи, есть 4 порта SATA III (6 Гбит/с). Подключаем жесткие диски к порту номер 5 и номер 6.

Теперь, включив компьютер, заходим в настройки Bios (для тех, кто забыл как это сделать: нажимаем DEL, в момент загрузки компьютера). Открываем Advanced и заходим в SATA Configuration.

Напротив, параметра SATA Mode Selection необходимо выставить значение RAID. Сохраняем все выполненные изменения, нажав F10 и затем «Yes».

Если вам удалось выполнить предыдущие действия, то после перезагрузки ПК, на монитор будет выведена таблица с дисками (которые еще не включены в RAID 0). Зайдите в настройки, нажав сочетание CTRL-I.

Откроется конфигурация RAID. Переходим по первому пункту (Create a RAID Volume), нажав ENTER.

Пул носителей

Пул носителей – это точка сборки жёстких дисков, создание и настройка непосредственно самого массива (вне зависимости от его функциональности). В пул не может быть добавлен SSD или HDD, на котором установлена текущая Windows. Для старта использования дисковых пространств потребуется как минимум один пустой (или с ненужными данными) жёсткий диск. Но, безусловно, лучше, чтобы их было как минимум два, так сразу можно будет оценить выгоды работы с массивом. С создания пула, собственно, и начинается работа с этой технологией. Жмём кнопку его создания.

Увидим все подключённые к компьютеру устройства информации, которые могут быть добавлены в пул. Они пустые неотформатированные и отформатированные будут отдельно распределены по соответствующим разделам. Здесь можем снять галочки с устройств, которые мы не собираемся использовать для массива. Затем жмём «Создать пул». Напомним, диски с имеющейся информацией впоследствии потеряют её.

Далее автоматом запустится создание дискового пространства. Но мы можем нажать кнопку отмены и немного разобраться с управлением пула. После того, как мы его создали, он будет отображаться в главном окне технологии. Здесь увидим справочную информацию об общем и по факту задействованном объёме, информацию о носителях пула, сможем в будущем удалять их и добавлять новые, переименовывать для удобства восприятия. Ну и при необходимости сможем удалить сам пул.

Удаление дисков из пула не всегда будет доступно. В некоторых случаях потребуется прежде добавление нового устройства информации.

Теория: Уровни RAID и принципы восстановления данных

Чаще всего сейчас используются массивы уровней 0, 1, 10, 5, 50. В последнее время наблюдается возрастающий интерес к шестому уровню.

Ниже приведена краткая информация о принципах работы массивов. Более подробно, об этом можно прочитать в соответствующей статье.

RAID 0 – использование чередующейся записи (страйп). Строится из двух и более накопителей. Информация записывается на все диски массива блоками определенного (8кб,16кб,32кб,64 кб, 128кб…) размера. Файлы, размер которых один блок, равномерно распределяются по двум или более дискам.

Из-за отсутствия избыточности или дублирования данных, при выходе из строя одного из дисков, восстановить информацию в полном объеме невозможно без использования данных с неисправного накопителя. Исключением будут лишь файлы, размер которых меньше размера блока. Для полноценного восстановления информации в таких случаях необходимо сначала снять данные с неисправного диска, после чего восстанавливать RAID.

В случаях, когда все диски исправны, а массив отказывается корректно работать, восстановление производится программными методами, которые описаны

RAID 1 – использование технологии зеркалирования (зеркало). Строится из двух дисков. Информация одновременно пишется на оба накопителя, каждый диск является полной копией своего собрата. В случае выхода из строя одного из дисков массив остается работоспособным.

Если происходит сбой в работе контроллера и массив перестает определяться, то восстановление данных можно выполнить, воспользовавшись советами из статьи «Простое восстановление данных». Для этого один из дисков следует подключить к компьютеру на прямую, минуя RAID контроллер. Если повезёт, после подключения Ваши данные могут оказаться доступными и без использования программ, описанных в вышеуказанной статье.

RAID 10 – это объединение уровня 0 с уровнем 1, т.е. два страйпа объединяются в зеркало. В массиве используются минимум 4 диска. Он может остаться работоспособным при выходе из строя одного из составляющих его RAID 0.

При возникновении проблемы, в первую очередь необходимо определить, с чем именно возникли неполадки – с контроллером или с дисками

Когда проблема на уровне контроллера, Вам следует определить, какие винчестеры являются парами, составляющими страйпы

Здесь важно не перепутать диски, т.к. это приведет к потерянному времени и отсутствию результата. После того, как это станет известно, берётся одна такая пара, и с неё снимается информация таким же образом, как и с самостоятельного RAID 0.

После того, как это станет известно, берётся одна такая пара, и с неё снимается информация таким же образом, как и с самостоятельного RAID 0.

Во время эксплуатации RAID 10, случается и такое, что выходят из строя два диска. Здесь возможны следующие варианты:

1) Оба диска принадлежат к одному страйпу, контроллер корректно обрабатывает исключительную ситуацию, и массив продолжает функционировать нормально.

2) Оба диска принадлежат к одному страйпу, но массив разваливается. В этом случае просто берём исправный страйп, и программно собираем его (об этом ниже).

3) Диски принадлежат к разным страйпам, но в одном из них уцелел первый, а в другом второй накопитель. Попробуйте программно собрать из них RAID 0.

4) Вышли из строя одноимённые диски разных страйпов. Увы  Один из сломанных дисков придётся отремонтировать, или каким-либо ещё образом снять с него данные. Затем программная сборка.

RAID 5 – массивы с контролем четности. Основным его достоинством является распределение блоков информации и контрольных блоков четности по всем дискам массива. Для создания такого массива требуется минимум три диска. Объём массива равен сумме объёмов составляющих его накопителей, минус один диск. Блоки контроля чётности используются для вычисления недостающей информации при выходе из строя одного из накопителей, составляющих массив. Таким образом, при утрате одного из дисков данные не теряются, и массив может продолжать работу.

Но, случается и такое, что после выхода из строя одного накопителя, контроллер неверно обрабатывает исключительную ситуацию и массив перестает корректно работать, либо полностью «падает». Подобный сбой может возникнуть также во время выполняемого после замены диска перестроения массива. Иногда в течение короткого времени после смерти первого диска, выходит из строя ещё один.

Если массив не работает, и количество неисправных дисков не более одного, то его можно собрать При выходе из строя двух накопителей, сначала потребуется восстановить работоспособность, или снять информацию на исправный диск с одного из них, и лишь затем можно заняться сборкой массива.

Что может понадобиться

RAID создают, чтобы улучшить производительность, скорость HDD (SSD). Массив помогает уберечь данные от потери в случае неисправности или выхода из строя основного винчестера. Для выполнения этой процедуры потребуется минимум два, можно разных по объему, жестких диска.

Для сохранности и копирования личных данных хватает дополнительного винчестера на 500 Гб, поддерживающего работу подключенного RAID-контроллера (или программы, имитирующей контроллер). Дополнительный накопитель должен иметь повышенную устойчивость к вибрации. Потребуется специальный контейнер (корзина) с вставками из виброгасящего материала для установки винчестеров, а также работающий кулер для обеспечения обдува и охлаждения.

Если на ПК установлен один винчестер, придется докупить и установить второй. Правда, два диска будут работать как один. Объем памяти не увеличится. Доступно будет лишь то количество гигабайт, которое представлено на основном накопителе. Второй винчестер предназначен для копирования, то есть для «отзеркаливания» и хранения данных. В процессе создания РЕЙД-массива пользователю нужно будет создать зеркальный том основного накопителя. Такое действие просто не отобразится и не запустится, если на ПК не хватает места.

Разумеется, для создания массива понадобится материнская плата. Правда, она изначально установлена на любом компьютере. Однако в процессе перевода контроллера материнской платы в режим RAID может исчезнуть доступ к показаниям SMART даже для накопителей, не принимающих участие в создании массива.

Возможны и другие неполадки. Например, могут слететь РЕЙД-настройки, может не поддерживаться нужный уровень массива, а драйвера RAID старых чипсетов будут конфликтовать с TRIM.

Замена дисков в RAID массиве и восстановление информации

Нередко бывают случаи, когда один из жестких дисков выходит из строя. Собственно, для предотвращения потери информации и создается массив RAID 1. Как же в таком случае заменить сломавшийся винчестер?

Достаточно просто:

1. Убираем из компьютера «полетевший» жесткий диск и вставляем на его место новый, идентичный по объему
2. Заходим в панель управления RAID массивом
3. Добавляем новый диск и запускаем функцию восстановления «Rebuild Array»

После этого все данные будут повторно продублированы с первого жесткого диска на второй, и массив RAID 1 заработает, как прежде.

В RAID 5 все немного сложнее. При выходе из строя жесткого диска не нужно ничего трогать. Необходимо вставить в компьютер новый изайти в утилиту конфигурации RAID. Определить его и подключить к существующему массиву в качестве «горячий резерв», после чего контроллер массива создаст его заново.

Вот собственно и все — RAID настроен и теперь компьютер будет воспринимать ваши диски как один. Вот так, например, будет виден Raid при установке Windows.

Думаю, что вы уже поняли преимущества использования Raid. Напоследок приведу сравнительную таблицу замеров скорости записи и чтения диска отдельно или в составе режимов Raid — результат, как говорится, на лицо.

Как создать RAID-массив в Windows 10

Самый простой способ создать программный RAID-массив в Windows:

установить в системный диск дополнительный диск не меньше того, на котором установлена ​​Win 10 (желательно с равным количеством гигабайт);

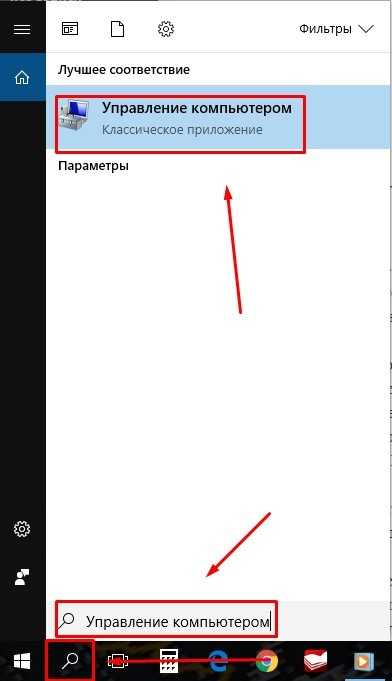

через «Поиск» перейти в «Управление компьютером» и «Управление дисками»;

отобразятся «Диск 0» и «Диск 1»;

• «Диск 0» содержит C и Win 10 (для него будет создано зеркало);
• «Диск 1» чистый (на нем будет создано зеркало С);
• поместите курсор на C;
• щелкните один раз правой кнопкой мыши;
• появится окно со списком действий;

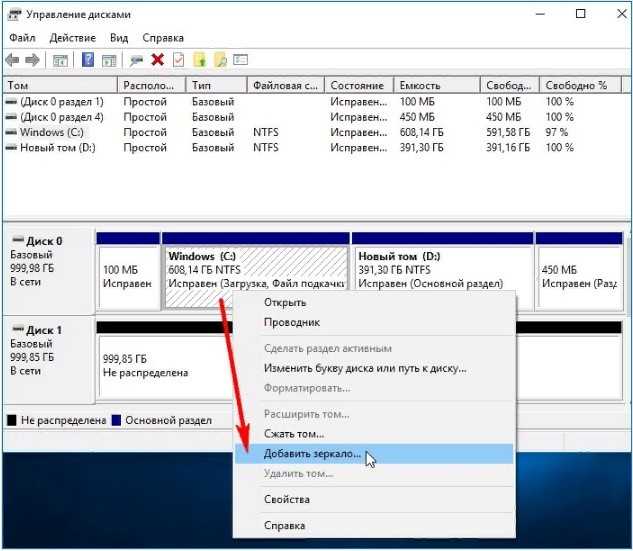

• выберите «Добавить зеркало»;

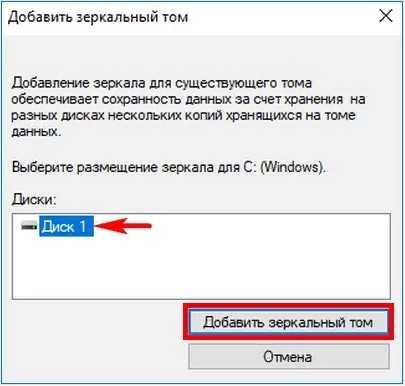

• появится окно «Добавить зеркальный том» или «Image Assistant»;
• система предложит «Выбрать размещение зеркала для C»;
• марки «Диск 1»;

• при необходимости отформатируйте его и один раз нажмите «Добавить зеркальный том»;
• появится предупреждение, что зеркалирование возможно только для текущей (одной) ОС;
• нажмите «Да»;

начнет процедуру создания точной копии C на «Диске 1» силами Windows»;

когда повторная синхронизация завершится, равный объем данных с диска C будет загружен на «Диск 1», и система пометит свободное пространство словом «нераспределенное».

После создания массива RAID любые изменения, происходящие на диске C, будут отражены на дополнительном жестком диске. В случае выхода из строя основного жесткого диска с установленной на нем Win 10 все данные будут сохранены в зеркале. Зеркальный том можно удалить (удалить) с компьютера в любой момент.

Вступление

Всем привет, это Я. Ранее я уже писал на тему жёстких дисков. В той статье я описывал, как продляю жизнь посыпавшемуся жёсткому диску WD Green ёмкостью 2 Тб. Мой метод оказался настолько будоражащим сознание, что у некоторых сдетонировало и они всячески критиковали мои действия. Как оказалось, посторонних, неизвестных мне людей, сохранность моих данных беспокоит больше, чем меня самого. Поразительно! Сегодня будет не менее взрывоопасный контент, ведь мы будем делать RAID 0 из четырёх старых жёстких дисков в 2020 году. Погнали!

Так уж вышло, что в моей системной плате есть встроенный RAID-контроллер, который можно включить в BIOS. С годами у меня накопилось несколько килограмм жёстких дисков. Покоя они мне не давали и я всё думал, как же мне их пристроить, чтоб не лежали без дела. В основном это диски небольшого объёма: 20 Гб, 60 Гб, 80 Гб. В общем вы поняли. Однажды вспомнил я про RAID и решил: «А дай-ка сделаю RAID 0 из завалявшихся дисков». Массив я создал вполне успешно и он работает должным образом, но прежде чем перейти к конечному варианту, покажу, какие диски будут участвовать в RAID.

2. Пул носителей

Пул носителей – это точка сборки жёстких дисков, создание и настройка непосредственно самого массива (вне зависимости от его функциональности). В пул не может быть добавлен SSD или HDD, на котором установлена текущая Windows. Для старта использования дисковых пространств потребуется как минимум один пустой (или с ненужными данными) жёсткий диск. Но, безусловно, лучше, чтобы их было как минимум два, так сразу можно будет оценить выгоды работы с массивом. С создания пула, собственно, и начинается работа с этой технологией. Жмём кнопку его создания.

Увидим все подключённые к компьютеру устройства информации, которые могут быть добавлены в пул. Они пустые неотформатированные и отформатированные будут отдельно распределены по соответствующим разделам. Здесь можем снять галочки с устройств, которые мы не собираемся использовать для массива. Затем жмём «Создать пул». Напомним, диски с имеющейся информацией впоследствии потеряют её.

Далее автоматом запустится создание дискового пространства. Но мы можем нажать кнопку отмены и немного разобраться с управлением пула. После того, как мы его создали, он будет отображаться в главном окне технологии. Здесь увидим справочную информацию об общем и по факту задействованном объёме, информацию о носителях пула, сможем в будущем удалять их и добавлять новые, переименовывать для удобства восприятия. Ну и при необходимости сможем удалить сам пул.

Удаление дисков из пула не всегда будет доступно. В некоторых случаях потребуется прежде добавление нового устройства информации.

Создаём рейд массив на основе встроенного контроллера

Как я говорил выше, Ваша материнская плата должна поддерживать создание RAID ‘а. Представленная ниже инструкция актуальна для ASUS -плат на основе UEFI -биоса, но общий принцип схож как таковой, посему к ознакомлению мануал всё же рекомендуется всем.

Для начала заходим в BIOS , используя соответствующую клавишу (как правило DEL ), а там находим раздел отвечающий за параметры для SATA -контроллера (надеюсь, что IDE уже нигде не используется).

Где переключаем положение контроллера в RAID (обычно там стоит ACHI ). Напоминаю, что диски в идеале должны быть идентичны (желательно абсолютно, а не только размерами). Далее, собственно, перезагружаемся, предварительно сохранив в BIOS изменения.

На этапе инициализации дисков, т.е еще до загрузки операционной системы, будет необходимо нажать, как правило (но не всегда) CTRL-F или CTRL-I . В общем, следите внимательно, ибо обычно оно показывает какое сочетание клавиш необходимо тыкнуть (бывают еще всякие F1-F12 ).

Простейшее меню можно лицезреть на скриншоте выше. Ничего сложного оно из себя не представляет и условно выглядит следующим образом:

• View Drive Assignments , – показывает диски, что пригодны для создания массива;
• LD View / LD Define Menu , – показывает текущие массивы;
• Delete LD Menu , – позволяет удалять массивы;
• Controller Configuration , – собственно, отвечает непосредственно за настройки.

Нас, в рамках создания такой штуки как рейд массив, собственно, нас интересует только второй пункт. Нажав на соответствующую кнопку на клавиатуре (т.е цифру 2 ) попадаем в соответствующее меню.

Здесь мы можем увидеть текущие массивы (собственно, они видны на скриншоте), взглянуть на их настройки ( Enter ), посмотреть на диски вне RAID ( Ctrl+V ) или, скажем, создать новые рейды ( Ctrl+C ). Нас интересует создание, а посему жмём в соответствующее сочетание клавиш.

Далее мы будем наблюдать меню для создания RAID- а (сверху) и сами одинокие (вне массивов) диски (внизу). Параметры переключаются пробелом, сами пункты параметров меняются стрелками клавиатуры.

RAID 0 (striping — «чередование»)

Режим, при использовании которого достигается максимальная производительность. Данные равномерно распределяются по дискам массива, дискиобъединяются в один, который может быть размечен на несколько. Распределенные операции чтения и записи позволяют значительно увеличить скорость работы, поскольку несколько дисков одновременно читают/записывают свою порцию данных. Пользователю доступен весь объем дисков, но это снижает надежность хранения данных, поскольку при отказе одного из дисков массив обычно разрушается и восстановить данные практически невозможно. Область применения — приложения, требующие высоких скоростей обмена с диском, например видеозахват, видеомонтаж. Рекомендуется использовать с высоконадежными дисками.

RAID 0 (striping — «чередование»)

Типы RAID массивов для Windows 7, 8 и 10 (HDD — SSD)

Массив RAID 1 из 2 жестких дисков

Массив RAID 1 — один из самых распространенных и бюджетных вариантов, который использует 2 жестких диска. Это минимальное количество дисков HDD или SSD, которое можно использовать. Массив RAID 1 призван обеспечить максимальную защиту данных пользователя, потому что все файлы будут одновременно копироваться сразу на 2 жестких диска. Для того, чтобы его создать, берем два одинаковых по объему харда, например по 500 Гб и делаем соответствующие настройки в BIOS для создания массива. После этого в вашей системе будет виден один жесткий диск размеров не 1 Тб, а 500 Гб, хотя физически работают два жестких диска — формула расчета приведена чуть ниже. И все файлы одновременно будут писаться на два диска, то есть второй будет полной резервной копией первого. Как вы понимаете, при выходе из строя одного из дисков вы не потеряете ни частички своей информации, так как у вас будет вторая копия этого диска.

Также поломки и не заметит операционная система, которая продолжит работу со вторым диском — о неполадке вас известит лишь специальная программа, которая контролирует функционирование массива. Вам нужно лишь удалить неисправный диск и подключить такой же, только рабочий — система автоматически скопирует на него все данные с оставшегося исправного диска и продолжит работу.

Объем диска, который будет видеть система, рассчитывается здесь по формуле:

V = 1 x Vmin, где V — это общий объем, а Vmin — объем памяти самого маленького жесткого диска.

Что такое массив RAID 0 на Windows 10

Еще одна популярная схема, которая призвана повысить не надежность хранения, а наоборот, скорость работы. Также состоит из двух HDD, однако в этом случае ОС видим уже полный суммарный объем двух дисков, т.е. если объединить в Raid 0 диски по 500 Гб, то система увидит один диск размером 1 Тб. Скорость чтения и записи повышается за счет того, что блоки файлов пишутся поочередно на два диска — но при этом отказоустойчивость данной системы минимальная — при выходе из строя одного из дисков почти все файлы будут повреждены и вы потеряете часть данных — ту, которая была записана на сломавшийся диск. Восстанавливать информацию после этого придется уже в сервисном центре.

Формула расчета общего объема диска, видимого Windows, выглядит так:

V = V1 + V2

Если вы до прочтения данной статьи по большому счету не беспокоились об отказоустойчивости вашей системы, но хотели бы повысить скорость работы, то можете купить дополнительный винчестер и смело использовать этот тип

По большому счету, в домашних условиях подавляющее количество пользователей не хранит какой-то супер-важной информации, а скопировать какие-то важные файлы можно на отдельный внешний жесткий диск

Массив Raid 10 (0+1) из 4 или 6 жестких дисков

Как следует уже из самого названия, этот тип массива объединяет в себе свойства двух предыдущих — это как бы два массива Raid 0, объединенных в Raid 1. Используются четыре жестких диска, на два из них информация записывается блоками поочередно, как это было в Raid 0, а на два других — создаются полные копии двух первых. Система очень надежная и при этом достаточно скоростная, однако весьма дорогая в организации. Для создания нужно 4 HDD или SSD, при этом система будет видеть общий объем по формуле:

V = 2 x Vmin

То есть, если возьмем 4 диска по 500 Гб, то система увидит 1 диск размером 1 Тб.

Данный тип, также как и следующий, чаще всего используется в организациях, на серверных компьютерах, где нужно обеспечить как высокую скорость работы, так и максимальную безопасность от потери информации в случае непредвиденных обстоятельств.

Ваше мнение — WiFi вреден?
Да 22.56%

Нет 77.44%

Проголосовало: 51546

Какое количество дисков в массиве RAID 5?

Массив жестких дисков Raid 5 — оптимальное сочетание цены, скорости и надежности. В данном массиве минимально могут быть задействованы 3 HDD/SSD, объем рассчитывается из более сложной формулы:

V = N x Vmin — 1 x Vmin, где N — количество жестких дисков.

Итак, допустим у нас 3 диска по 500 Гб. Объем, видимый ОС, будет равен 1 Тб.

Схема работы массива выглядит следующим образом: на первые два диска (или три, в зависимости от их количества) записываются блоки разделенных файлов, а на третий (или четвертый) — контрольная сумма первых двух (или трех). Таким образом, при отказе одного из дисков, его содержимое легко восстановить за счет имеющейся на последнем диске контрольной суммы. Производительность такого массива ниже, чем у Raid 0, но такая же надежная, как Raid 1 или Raid 10 и при этом дешевле последнего, т.к. можно сэкономить на четвертом харде.

На схеме ниже представлена схема Raid 5 из четырех HDD.

Есть также другие режимы — Raid 2,3, 4, 6, 30 и т.д., но они являются по большому счету производными от перечисленных выше.

Как создать RAID-массив в Windows 10

Самый простой способ создания программного РЕЙД-массива в Виндовсе:

установить в системный блок дополнительный диск размером не меньше того, на котором установлен Win 10 (желательно с равным количеством гигабайт);

через «Поиск» перейти в «Управление компьютером» и «Управление дисками»;

отобразится «Диск 0» и «Диск 1»;

• на «Диске 0» находится С и Win 10 (для него будет создаваться зеркало);
• «Диск 1» чистый (на нем будет создаваться зеркало С);
• установить курсор на С;
• кликнуть один раз правой кнопкой мыши;
• всплывет окошко со списком действий;
• выбрать «Добавить зеркало»;

• появится окошко «Добавить зеркальный том» или «Мастер создания образа»;
• система предложит «Выбрать размещение зеркала для С»;
• отметить «Диск 1»;

• если нужно, отформатировать его и нажать один раз на «Добавить зеркальный том»;
• появится предупреждение, что зеркалирование возможно только для текущей (одной) ОС;
• нажать на «Да»;

начнется процедура создания силами Виндовса точной копии С на «Диске 1»;

по завершении ресинхронизации на «Диск 1» загрузится равное количество данных с накопителя С, а свободное место система пометит словом «не распределено».

Важно! После создания РЕЙД-массива все изменения, происходящие на накопителе С, будут зеркально отображаться на дополнительном винчестере. Если основной HDD с установленным на нем Win 10 выйдет из строя, то все данные сохранятся в зеркале

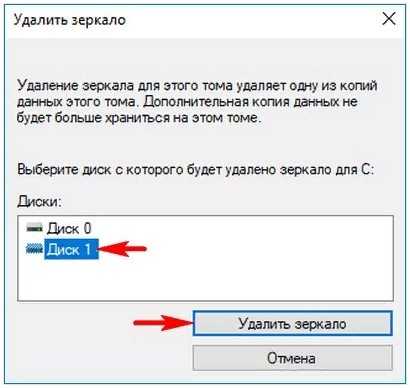

Зеркальный том разрешается в любое время убрать (удалить) с компьютера.

7. Переустановка Windows и подключение массива к другим компьютерам

Дисковые пространства существуют и вне среды работающей Windows, ведь информация о конфигурациях массивов хранится на самих дисках. Вот только распознать массив — по сути, виртуальный тип устройства информации — сможет только совместимое с Windows 8/8.1/10, Server 2012/2012 R2/2016 программное обеспечение. Это установочные процессы этих версий, LiveDisk на базе WinPE 8-10, ну и, конечно же, сами ОС. Если мы установим, к примеру, Win7 или перенесём весь массив на другой компьютер с этой версией, она не будет видеть такой массив, увидит только отдельные носители как таковые, что «Вне сети». И не предложит ничего более, как удалить на них разделы.

Поддерживающие же технологию версии Windows при переустановке или подключении массива к другому компьютеру обнаружат его автоматически, без нашего вмешательства. Непосредственно во время переустановки ОС мы будем видеть массив как единое устройство информации. Кстати, если переустанавливается EFI-система Windows, необходима внимательность, чтобы по ошибке не удалить или не отформатировать MSR-раздел дискового пространства, а не ОС.

На дисковое пространство даже можно установить второю Windows. Вот только делать этого не стоит. Вторая ОС установится, но не сможет запускаться. Да и ещё и затрёт загрузчик первой ОС, и его придётся восстанавливать.

Заключение

В заключении ещё раз отметим – если данные очень важны, отложите эксперименты на другое время, и обратитесь к специалистам. Советуем это, зная печальный опыт многих людей.

Версия от 27.03.2009.Валерий Пьянков, R.LAВ, восстановление RAID массивов.

Основное условие распространения – сохранение ссылок, содержащихся в тексте данной статьи и подписи.
