Как подключить к ноутбуку второй винчестер

Способы подключения второго жесткого диска к компьютеру

Перед подключением вам нужно определить вид интерфейса, с которым работает винчестер — SATA или IDE. Практически все современные компьютеры оснащены интерфейсом SATA, соответственно, лучше всего, если и жесткий диск будет этого же типа. Шина IDE считается устаревшей, и может попросту отсутствовать на материнской плате. Поэтому с подключением такого диска могут возникнуть некоторые сложности.

Распознать стандарт проще всего по контактам. Вот так они выглядят у SATA-дисков:

И вот так у IDE:

Подключение второго SATA-диска в системном блоке

Сам процесс подключения диска очень легкий и проходит в несколько этапов:

1. Выключите и обесточьте системный блок.
2. Снимите крышку блока.
3. Найдите отсек, куда устанавливается дополнительный винчестер. В зависимости от того, как расположен отсек внутри вашего системного блока, и будет располагаться сам жесткий диск. По возможности не устанавливайте второй жесткий диск впритык к первому — это позволит каждому из HDD лучше охлаждаться.

Если у блока питания есть только один штекер, то вам потребуется разветвитель.

В случае несоответствия порта в блоке питания с вашим диском, понадобится кабель-переходник питания.

Приоритетность загрузки SATA-дисков

На материнской плате обычно есть 4 разъема для подключения SATA-дисков. Они обозначаются как SATA0 — первый, SATA1 — второй и т. д. Приоритет винчестера напрямую связан с нумерацией разъема. Если вам нужно вручную задать приоритет, то потребуется зайти в BIOS. В зависимости от типа BIOS, интерфейс и управление будут разными.

В старых версиях заходите в раздел Advanced BIOS Features и работайте с параметрами First Boot Device и Second Boot Device. В новых версиях BIOS ищите раздел Boot или Boot Sequence и параметр 1st/2nd Boot Priority.

Подключение второго IDE-диска

В редких случаях есть необходимость в установке диска с устаревшим IDE-интерфейсом. В этом случае процесс подключения будет немного отличаться.

1. Проделайте шаги 1-3 из инструкции выше.
2. На контактах самого HDD установите перемычку в нужное положение. У IDE-дисков есть два режима: Master и Slave. Как правило, в режиме Master работает основной жесткий диск, который уже установлен на ПК, и с которого идет загрузка ОС. Поэтому для второго диска необходимо выставить режим Slave при помощи перемычки.

Инструкцию по настройке перемычки (джампера) ищите на наклейке вашего жесткого диска. На фото — пример инструкции по переключению перемычки.

Подключение второго IDE-диска к первому SATA-диску

Когда нужно подсоединить IDE-диск к уже работающему SATA HDD, используйте специальный переходник IDE-SATA.

Схема подключения следующая:

1. Перемычка на переходнике устанавливается на режим Master.
2. Штекер IDE подключается в сам винчестер.
3. Красный кабель SATA подсоединяется одной стороной к переходнику, второй — к материнской плате.
4. Кабель питания подключается одной стороной к переходнику, а другой — к блоку питания.

Инициализация диска в ОС

В обоих случаях после подключения система может не видеть подсоединенный диск. Это не значит, что вы сделали что-то неправильно, наоборот, это нормально, когда новый HDD не виден в системе. Чтобы им можно было пользоваться, требуется инициализация жесткого диска. О том, как это делается, читайте в другой нашей статье.

Вариант 2. Подключение внешнего жесткого диска

Нередко пользователи выбирают подключение внешнего HDD. Это гораздо проще и удобнее, если некоторые файлы, хранящиеся на диске, иногда нужны и вне дома. А в ситуации с ноутбуками этот способ окажется особенно актуальным, поскольку отдельного слота для второго HDD там не предусмотрено.

Внешний жесткий диск подключается посредством USB ровно так же, как и другое устройство с этим же интерфейсом (флешка, мышь, клавиатура).

Жесткий диск, предназначенный для установки в системный блок, также можно подключить по USB. Для этого нужно использовать либо адаптер/переходник, либо специальный внешний корпус для винчестера. Суть работы таких устройств схожа — через адаптер на HDD подается нужное напряжение, а соединение с ПК осуществляется через USB

Для винчестеров разных форм-факторов есть свои кабели, поэтому при покупке всегда нужно обращать внимание на стандарт, задающий габаритные размеры вашего HDD

Если вы решили подсоединить диск вторым методом, то соблюдайте буквально 2 правила: не пренебрегайте безопасным извлечением устройства и не отсоединяйте диск во время работы с ПК во избежание ошибок.

Мы рассказали о способах подключения второго жесткого диска к компьютеру или ноутбуку. Как видите, в этой процедуре нет ничего сложного и совершенно необязательно пользоваться услугами компьютерных мастеров.

Мы рады, что смогли помочь Вам в решении проблемы.

Настройка BIOS для загрузки с нужного диска

После того, как новый диск с Windows установлен в системный блок компьютера (к нему подключены Sata шлейф и питание), при первом включении нужно сразу зайти в BIOS и установить в его настройках приоритеты жестких дисков.

Подключение к компьютеру дополнительного диска

Обратите внимание на маркировку ваших двух жестких дисков: нужны модель и производитель диска, который у Вас был установлен, и эти же данные только что подключенного диска. В этой статье мы рассказывали, как и где в настройках BIOS меняются приоритеты загрузки

В этой статье мы рассказывали, как и где в настройках BIOS меняются приоритеты загрузки.

раздел BIOS с настройками приоритета загрузочных дисков

Вам нужно установить на первое место свой жесткий диск, а новый подключенный диск с Windows должен быть вторым. Определить где какой можно по данным с этикеток дисков. (об этом шла речь в предыдущем абзаце).

Выбор первичного диска для загрузки

Если вы все сделаете правильно, то при включении компьютера начнется загрузка вашего Windows, а не того, который находится на подключенном жестком диске. После загрузки в “Этом компьютере” отобразятся логические диски с установленного винчестера.

Что делать

В ситуации, когда Windows 11 не видит внешний жесткий диск, проблему можно решить разными способами, начиная с перезагрузки и обновления драйверов, заканчивая инициализацией и заменой неисправного устройства. Приведем основные шаги подробнее.

Перезагрузитесь

Для начала перезапустите ПК / ноутбук, чтобы убедиться, что Виндовс 11 не видит жесткий диск из-за временных системных ошибок. Зачастую перезапуск позволяет вернуть корректную работу системы и, соответственно, всех подключенных элементов.

Проверьте БИОС

Если Windows 11 не видит диск, зайдите в BIOS и посмотрите — определяется это оборудование или нет. В нормальном режиме БИОС должен накопитель даже в том случае, если он не прошел процесс форматирования. Для входа в BIOS необходимо запустить перезагрузку, а потом нажать кнопку Del, F2 или другую в зависимости от производителя.

Данные обо всех накопителях можно найти в BIOS / UEFI сразу на главном экране. Если ПК или ноутбук с Windows 11 видит диск, в секции Hard Disk отображается модель накопителя. В случае, когда изделия определяются, можно переходить к следующему шагу. Если же нет, сделайте следующие шаги:

Убедитесь в целостности всех шлейфов, кабелей и разъемов на факт повреждений, изгибов или иных проблем

В случае с Optibay (переходнике для ноутбуков) обратите внимание на переключатель совместимости. Для решения проблемы попробуйте переключить режим «А» на «В», к примеру

При этом выполняйте работу в отключенном состоянии. Попробуйте сбросить БИОС к оптимальной предустановке. Для этого можно на время извлечь установленную батарейку. Установите более мощный блок питания. Иногда Windows 11 не видит жесткий диск из-за дефицита питания. Установка более такого БП помогает справиться с возникшей проблемой.

Обновите ПО

При возникновении трудностей с определением внешнего или второго накопителя проблему можно решить путем установки драйвера. Иногда устройство не видит его из-за повреждения ПО, а решение такого вопроса позволяет исправить проблему. Общий алгоритм такой:

1. Скачайте и загрузите драйвера SATA для своей материнской платы с учетом производителя.
2. Войдите в БИОС и поставьте режим SATA RAID.
3. Обновите драйвера.

После этого перезапустите ОС и проверьте, видит Windows 11 жесткий диск или нет.

Инициализируйте накопитель или отформатируйте его

В ряде случаев Виндовс автоматически инициализирует подключенный жесткий диск. Иногда этого не происходит, и тогда приходится проходить следующие шаги:

1. Жмите Win+R.
2. Введите diskmgmt.msc.
3. Кликните «ОК».
4. Посмотрите, какие накопители подключены к ПК / ноутбуку. Если они горят красным цветом, жмите на строчку правой кнопкой мышки и выберите пункт «Инициализировать диск».
5. Укажите таблицу разделов или оставьте ту, что по рекомендует Windows 11.

При покупке нового накопителя учтите, что многие из них продаются не отформатированными. Следовательно, Виндовс 11 не видит второй жесткий диск, а вы не можете им пользоваться. В такой ситуации необходимо форматировать HDD. Для этого сделайте следующее:

1. Жмите правой кнопкой мышки по интересующей области.
2. Выберите опцию создания простого тома.
3. Установите размер и жмите «Далее».
4. Поставьте букву (любую свободную).
5. Укажите файловую систему. Для переносного USB-диска подходит exFAT, а в остальных случаях — NTFS.
6. Выберите пункт форматирования и жмите «Далее».
7. После этого проверьте видит жесткий диск Windows 11 или нет. В этом случае в секции раздела должна быть надпись «Исправен».

Поменяйте букву

В ситуации, когда Виндовс 11 не видит накопитель, можно обойтись сменой буквы. Проблема была характерна и для 10-й версии, а ее суть состоит в отключении функции автоматического присваивания буквы. Для исправления ситуации пройдите такие шаги:

1. Жмите Win+R на рабочем столе Windows 11.
2. Введите diskmgmt.msc.
3. Кликните «ОК».
4. Жмите правой кнопкой мышки на интересующий накопитель.
5. Выберите пункт «Изменить букву …».
6. Используйте любой другой вариант.
7. Жмите на кнопку «ОК».

Проверьте ПК / ноутбук на вирусы

В некоторых случаях Windows 11 не видит установленный жесткий диск из-за действия вирусов, блокирующих отображение. В таком случае нужно проверить Виндовс на наличие вредоносных программ, а при их наличии удалить.

Замените устройство

В наиболее сложных случаях проблема может быть связана с механической неисправностью жесткого диска. В таком случае решением может быть только замена. Если вы только купили накопитель, это можно сделать по гарантии.

Новый жесткий

Теперь мы плавно подошли к вопросу, почему компьютер не видит новый внешний жесткий диск.

1. Поменяйте букву диска, выполняя этапы, описанные выше.

2. Жесткий диск не был отформатирован. Именно это могло стать причиной того, что он не отображается в «Моем компьютере».

Чтобы его отформатировать, в окошке «Управление компьютером» на вкладке «Управление дисками» правой кнопкой мыши кликните по внешнему жесткому диску и из меню выберете «Создать простой том». Учтите, что при этом все данные с него будут удалены!

3. Отсутствие драйверов. Если у Вас жесткий диск не отображается ни в «Моем компьютере», ни в «Управление дисками», но при этом он работает, если вы подключаете его к телевизору или ноутбуку, то проблема может быть связана с операционной системой и драйверами.

Для начала проверьте, работает ли USB-порт. Просто подключите к нему телефон либо планшет. Если устройство работает, то проблема не в этом.

Через меню «Пуск», как было описано выше, зайдите в «Диспетчер устройств». Там откройте две вкладки «Дисковые устройства» и «Другие устройства». Если напротив жесткого будет стоять восклицательный знак, это говорит о том, что драйвера для него не были установлены.

В операционных системах Windows 7, 8, при подключении нового устройства, драйвера для него устанавливаются автоматически. Если этого в Вашем случае не произошло, то нажмите правой кнопкой на пункт жесткого диска, напротив которого стоит восклицательный знак, и из меню выберете «Обновить драйверы».

Если Вам требуется помощь в вопросе, как установить драйвера, советую прочесть следующие статьи: установка драйверов в Windows 7 вручную, как установить драйвер на оборудование, как установить драйвер на Windows 7.

После того, как Вы перепробовали все способы, описанные в статье, а компьютер не видит внешний жесткий диск, необходимо отнести его в сервисный центр, теперь уже специалисты будут разбираться с данной проблемой.



Об авторе: Олег Каминский

Вебмастер. Высшее образование по специальности «Защита информации». Создатель портала comp-profi.com. Автор большинства статей и уроков компьютерной грамотности

Адаптер eSata

Еще один удобный способ быстрого подключения накопителей и различных приводов, но почему-то не получивший широкого распространения. Для этого необходимо установить планку с разъемами eSATAp на передней или задней панели компьютера и подключить соответствующие SATA-кабели и питание (рис. слева). Накопитель или привод подключается специальным eSATAp-кабелем (рис. справа)

Обратите внимание именно на eSATAp-вариант, позволяющий подключать 3.5-дюймовые накопители и приводы, требующие питание 12В. Основное преимущество такого способа — полное отсутствие задержек, так как при работе не используются сторонние контроллеры

Винчестеры с SATA-разъемом еще довольно актуальны, вот только модели с небольшой емкостью не представляют практического интереса и только мешают. От них идет постоянный шум, они греются и нагревают соседние элементы, а также требуют провода для подключения. Поэтому целесообразнее подключать их по необходимости.

Данный адаптер является аналогом первого, но рассчитан только на подключение SATA-накопителей формата 2.5″. Имеет объединенную SATA-колодку (питание + данные). Интересной особенностью является наличие дополнительного «хвостика» USB 2.0 для подключения требовательных к питанию накопителей.

В качестве примера подключение SSD-накопителя небольшой емкости:

Это наиболее универсальная модель, позволяющая подключать практически все различные накопители или приводы с интерфейсом IDE и SATA. Дополнительный разъем питания 12 В расположен с обратной стороны, а в комплекте поставляется блок питания.

Очень удобное приспособление для быстрого подключения накопителей. Есть множество различных моделей, отличающихся между собой как внешним исполнением, так и используемым мостом. Бывают в закрытом и полуоткрытом корпусе из пластика или металла. Есть модели как для 2.5-дюймовых накопителей, так и 3.5-дюймовых винчестеров. Подключение к компьютеру осуществляется, как правило, посредством USB 3.0.

В продаже можно встретить так называемые «внешние накопители» — это есть не что иное, как контейнер (внешний бокс) с установленным накопителем под собственной маркой. Вот только накопители там стоят не всегда удачные и разобрать их проблематично.

Док-станция — более эстетичный вариант адаптеров, но в то же время более дорогой и более функциональный. Накопители, как правило, вставляются сверху. Поддерживается горячее подключение. Есть варианты как для 2.5″ накопителей без внешнего питания, так и для 3.5″ винчестеров с отдельным или встроенным блоком питания. Встречаются модели как на один накопитель, так и на несколько.

Не виден второй диск — что делать 👇

ШАГ 1: проверить, отображается ли диск в BIOS

И так, первое с чего порекомендую начать — это зайти в BIOS/UEFI и посмотреть, определился ли диск. BIOS должен распознать и «увидеть» диск даже если он не отформатирован (т.е. тут только 2 варианта: либо «да», либо «нет»).

Параметры Windows 10

Также войти в BIOS можно с помощью спец. клавиш (Delete, F2, Esc, F1 — у каждого производителя своя клавиша), которые нужно нажимать сразу же после включения компьютера.

Как правило, информация обо всех подключенных накопителях отображается в BIOS/UEFI сразу же на первом экране (Main, Information). Если компьютер диск видит — то в графе «Hard Disk» («Storage») должна отобразиться модель вашего накопителя. См. пару скринов ниже.

BIOS видит оба подключенных диска, переходник работает!

Если не отображается:

Состояние HDD диска

Переключатель совместимости на Optibay

ШАГ 2: инициализировать диск (отформатировать, если новый)

В некоторых случаях Windows не инициализирует автоматически подключенный новый диск. Разумеется, это можно сделать вручную.

Как правило, над не инициализированным диском будет гореть «красный» кружок — просто кликните правой кнопкой мышки по этому диску и выберите функцию инициализации.

После укажите таблицу разделов (можно оставить по умолчанию, которая порекомендует Windows) и нажать OK.

Создать простой том

После задается буква диска (можно указать любую свободную).

Назначить букву диску

Открыв «Мой компьютер» — диск должен отображаться, как и остальные. Теперь с ним можно полноценно работать!

Диском можно пользоваться!

ШАГ 3: сменить (установить) букву диска

Еще одна частая проблема (особенно с Windows 10) — это отключение функции авто-присваивания буквы новым подключаемым дискам (в том числе и флешкам, картам памяти и т.д.). Разумеется, что, если буква не присвоена (либо ошибочно выбрана та, уже которая используется другим накопителем) — диск отображаться в проводнике не будет!

Изменить букву диска

Далее изменить букву на любую другую (свободную).

Как правило, диск после такой процедуры — накопитель тут же становится видимым.

В моем компьютере не отображаются внешние диски и флешки, т.к. Windows не назначает буквы подключаемым накопителям — ссылка на заметку

В некоторых случаях диски могут быть «спрятаны» вирусами (причем, некоторые из них не обнаруживаются антивирусами!) Проверьте Windows на вредоносное ПО при помощи этой инструкции: https://ocomp.info/esli-antivirus-ne-vidit-virusov.html

Как подключить второй жесткий диск к ноутбуку?

Можно выделить четыре способа подключения второго жесткого диска к ноутбуку.

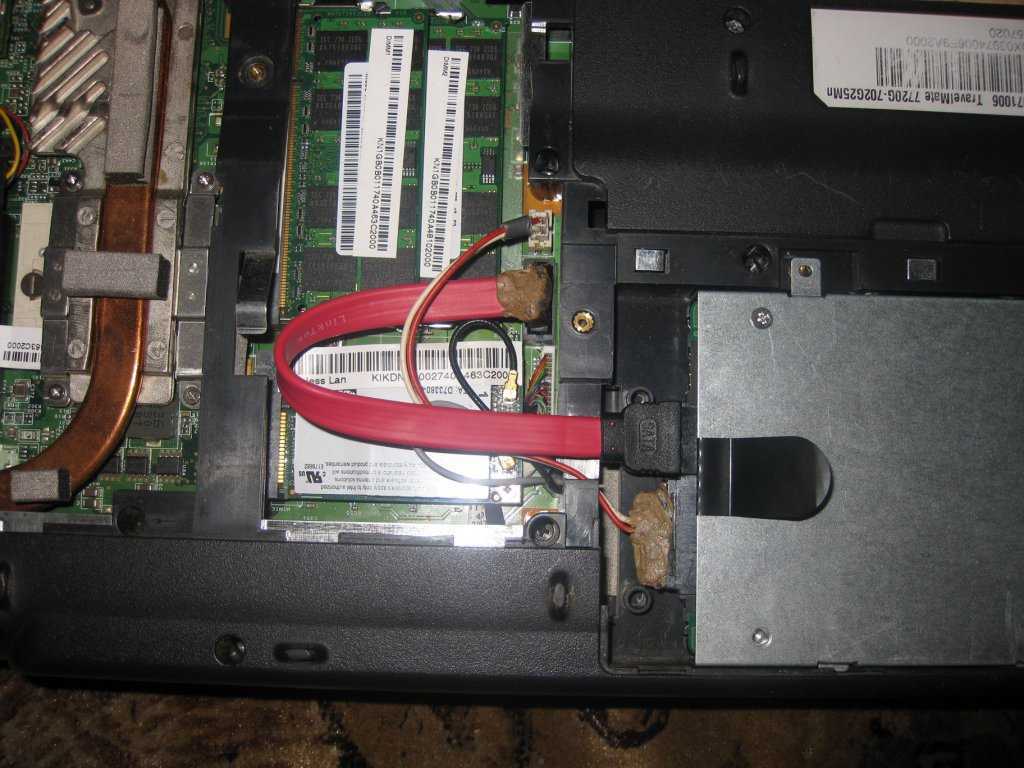

1. Самый простой вариант, когда в ноутбуке предусмотрено второе посадочное место под винчестер. К сожалению, встречается такой вариант очень редко – буквально у нескольких моделей. В случае если ваш ноутбук обладает такой возможностью, узнать об этом можно из инструкции – и подключение второго диска не составит труда.

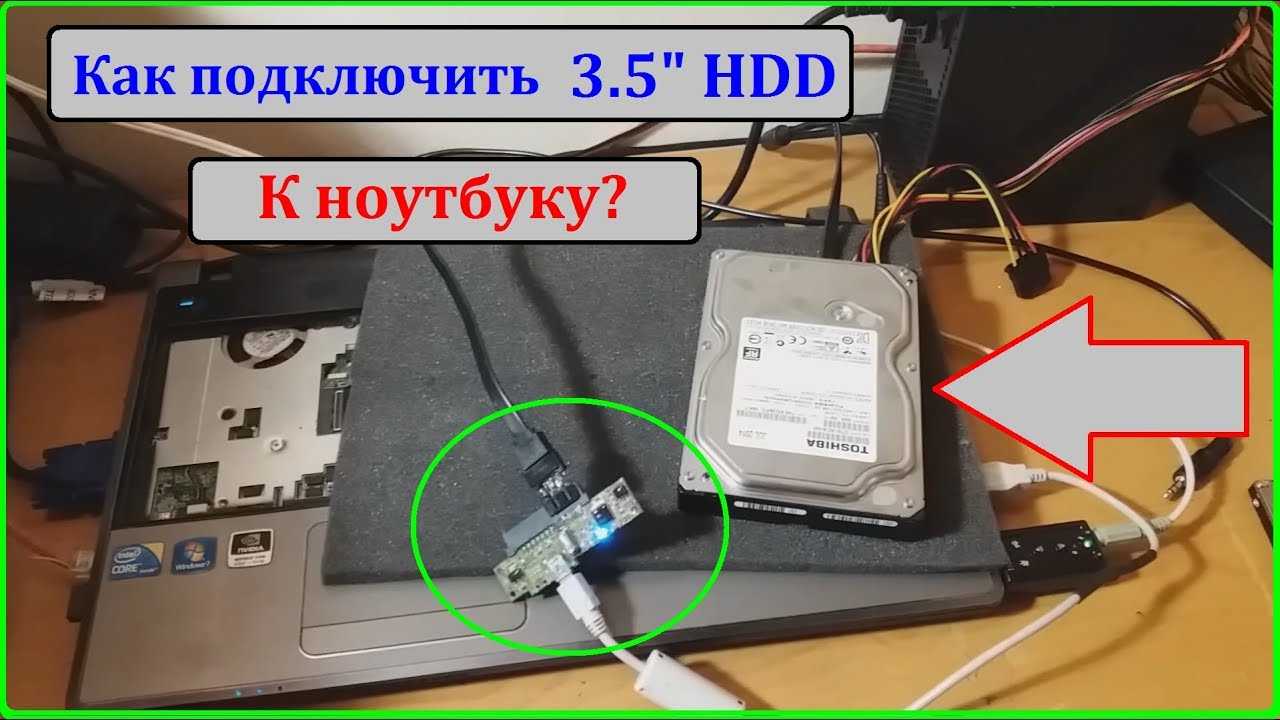

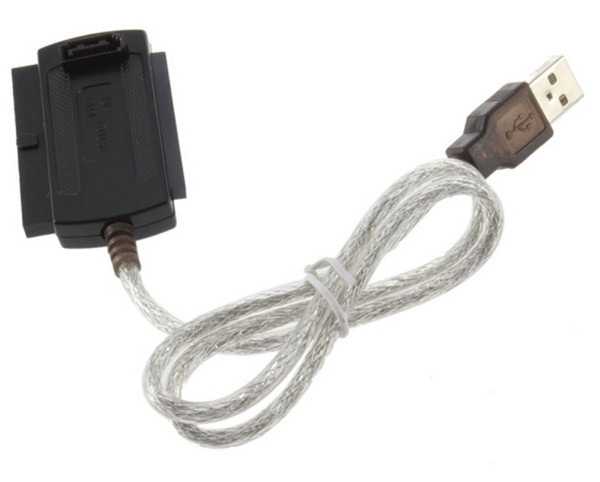

2. Существуют специальные переходники, предназначенные для подключения винчестера к ноутбуку, например: SATA-IDE, SATA-USB, IDE-USB.

Их можно использовать для подключения 3,5” (или 2,5″) винчестера от ПК к ноутбуку – чаще всего через интерфейс USB. Однако из-за универсальности такого решения такой переходник нельзя назвать очень удобным – например питание для HDD следует подключать отдельным проводом.

3. Третий способ – использование специального кармана-контейнера, который соединяет винчестер с ноутбуком через USB-порт.

Достаточно вставить жесткий диск в этот контейнер (конечно же, важно, чтобы размеры и разъемы кармана и винчестера совпадали) и подключить его к USB-порту ноутбука. Винчестер опознается операционной системой как съемный накопитель, после чего вы сможете приступить к работе с ним

Существуют версии контейнеров как для винчестеров 2,5”, так и для 3,5” жестких дисков.

4. Вы можете просто использовать отдельный внешний винчестер, осуществив подключение через USB 2.0 или высокоскоростной USB 3.0 или Thunderbolt. Дополнительным преимуществом станет внешняя оболочка внешнего диска – она может быть ударопрочной или брызгозащищенной, что позволит использовать второй жесткий диск без опасений. Кроме того существуют защищенные версии внешних дисков – с аппаратной парольной защитой.

Есть альтернативный способ подключения второго жесткого диска вместо встроенного DVD-привода, однако лишь немногие ноутбуки поддерживают его. В этом случае понадобится разобрать ноутбук, извлечь DVD-привод и заменить его на адаптер со необходимым шлейфом SATA. Чаще всего такой модификации подвергаются ноутбуки MacBook 2008-2012 годов выпуска. Поскольку в ноутбуках всё реже можно встретить встроенный DVD-ROM, этот способ теряет свою актуальность.

Для ноутбуков MacBook оснащенных проприетарными SSD-дисками существуют специальные адаптеры для подключения второго винчестера.

2 Как узнать толщину вашего дисковода?

1. Извлечь дисковод из ноутбука и измерить его хотя бы при помощи линейки. К тому же, габариты часто указаны на наклейке, находящейся на устройстве.
2. Качаете утилиту, позволяющую определить характеристики компьютера, затем в ней можете точно определить модель дисковода. Ну а если узнаете точную модель, то в интернете всегда есть характеристика устройства с его размерами.

2.1 Наличие ещё одного отсека для жёсткого диска в ноутбуке?

Некоторые модели ноутбуков (к примеру, Pavilion dv8000z), в частности с большим монитором (от 17 дюймов), могут иметь в своей конструкции возможность подключения двух HDD. Хотя продаваться могут с одним жёстким в наличии…

Но стоит заметить, что таких ноутбуков пока не очень много. Появились они сравнительно недавно. В таких ноутбуках также предусмотрена возможность установки ещё одного диска, вместо дисковода, благодаря чему можно будет пользоваться аж тремя дисками!

2.2 Установка дополнительного HDD с помощью USB

Подключение жёсткого диска возможно не только через SATA порт, путём установки диска внутрь устройства, но и с помощью USB порта. Но для этого придётся приобрести специальный бокс (коробка* — см. рис. 4). Его цена приблизительно от 300 до 500 рублей, в зависимости от магазина.

Плюсы: низкая цена, сразу можно подключить любой диск, весьма быстрая скорость работы (от 20 до 30 МБ/с), удобен при переноски, обеспечивает небольшую защиту жёсткого диска от ударов.Минусы: лишние провода на столе при установке. Данный вариант не подойдёт тем, кто часто переносит ноутбук в разные места.

Существует ещё способ подключения дополнительного жёсткого диска на ноутбук:
По своему функционалу, ноутбуки почти не хуже стационарных ПК, но проводить модернизацию ноутбука весьма проблемно. Небольшой размер ноутбука исключает возможность установки дополнительных деталей. Но есть возможность установить жёсткий диск вместо дисковода. Дисковод редко используется, а у вас может появиться оптимальный слот для установки дополнительного накопителя.

При таком рьяном вмешательстве в конструкцию, происходит автоматическое «слетаение» гарантии. Как же установить ещё один жёсткий? Необходимо приобретение накопителя SSD и переходника для цифрового носителя. Установленный жесткий диск нужно извлечь из ноутбука, и посредством переходника происходит установка вместо дисковода. Теперь на его месте будет SSD-накопитель. Соответственно, вы получаете дополнительный носитель. Вот порядок действий:

• Приобретаем переходник. Здесь имеет значение размер жёсткого диска. Эти данные можно увидеть на наклейке (которая всегда клеится на диск), или измерить диск самому при помощи штангенциркуля или линейки.
• Производим демонтаж дисковода. Нужно перевернуть гаджет нижней крышкой вверх, и вытаскиваем аккумулятор (батарею). Это всегда необходимо! Даже когда аккумулятор не съёмный, рекомендовано откинуть клеммы от материнской платы.

1. Потом нужно отвернуть 4 винта: это дисковод и привод.

К слову, на ряде моделей чтобы снять оптический привод задняя панель должна быть полностью удалена. В таком случае нужно открутить болт с маркировкой ODD, и вытянуть привод из корпуса.

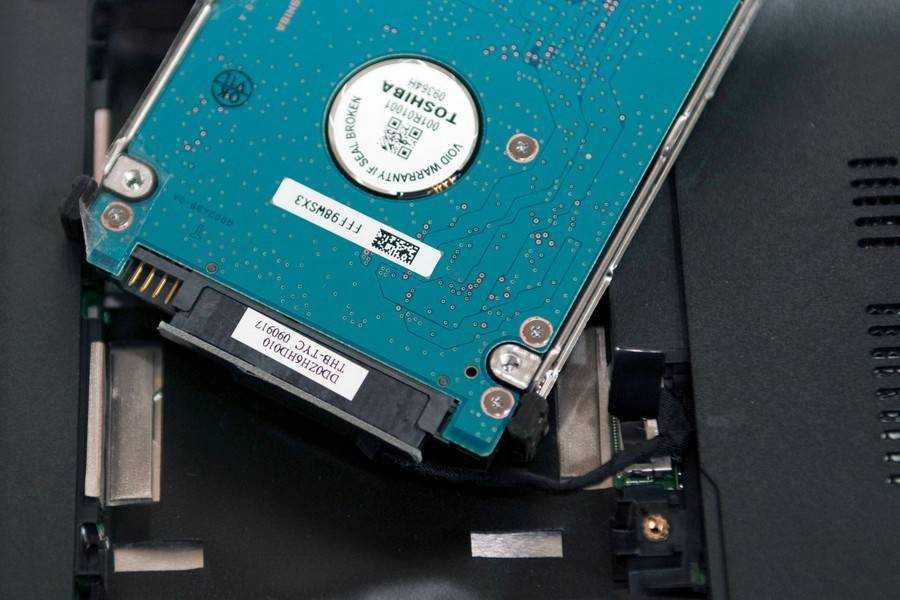

Вытаскиваем жесткий диск.

рис.3. На свободное место ставим жёсткий диск SSD для ноутбука

Рекомендуется переустановка Windows на этот накопитель. Так обеспечивается быстрота и производительность работы системы.

Вставляем HDD в переходник накопителя, комбинируем конструкцию с приводом и вставляем на место
рис.4. Устанавливаем накопитель в переходник жёсткого диска, комбинируем конструкцию с приводом и вставляем на место

Закрывается задняя крышка, установка окончена.

Часто задаваемые вопросы:Не определяется второй жесткий диск через дисковод

Ниже — короткое видео-руководство, которое позволит установить дополнительный диск (включить его в проводнике). В видео ряд шагов, описанных выше с некоторыми вспомогательными пояснениями.Видео инструкция

Имеет ли значение в ноутбуке асус места установки жестких дисков
Допустима установка жёсткого диска любых марок

Но перед его покупкой, стоит уделить внимание простой детали

Если ваш ноутбук очень старый (и вам крайне важно оживление этого динозавра), то вероятнее всего придётся подобрать IDE разъём. В современных моделях давно используют SATA разьём

В современных моделях давно используют SATA разьём.

Пвм количество дисков в нотбуке: 2 шт
