Наружные точки доступа от tp-link. обзор на примере tp-link cpe510

ШАГ 5: Боевая установка

Все вышеперечисленные манипуляции проводились в домашних условиях. Сейчас я расскажу о том, как подключить точку доступа в бою. Видите ли, оба порта на устройстве экранированы, и не зря.

Для установки нам понадобится опора. Если вы используете две точки доступа, вы должны настроить их так, чтобы они были четко обращены друг к другу. Особенно это актуально в режиме моста, повторителя, клиента. Лучше установить его как можно выше, чтобы на пути радиоволны было как можно меньше препятствий. Напоминаю, что любое препятствие блокирует сигнал. Особенно это касается толстых стен и металлических ограждений.

Поскольку разные модели CPE имеют разное усиление, размер луча разный.

	CPE210	CPE220	CPE510	CPE520
Ширина по горизонтали (в градусах)	70	Четыре пять	Четыре пять	пятьдесят

Подключение аналогичное, так как мы все делали в начале, но будет пара отступлений.

Для подключения к LAN0 через POE In необходимо использовать заземляющий кабель категории 5E или выше. Также желательно, чтобы он был бронированным. Но заземление будет работать только в том случае, если инжектор подключен к заземленной розетке.

Антенну можно привинтить к кронштейну с помощью фланцев. После подключения к антенне обязательно закройте нижнюю часть с портами специальной крышкой. Кабель питания не должен быть длиннее 60 метров.

Но есть и второй способ — подключить обычный провод и использовать заземляющий провод, подключив его от клеммы заземления к основной массе.

ШАГ 4: Настройка

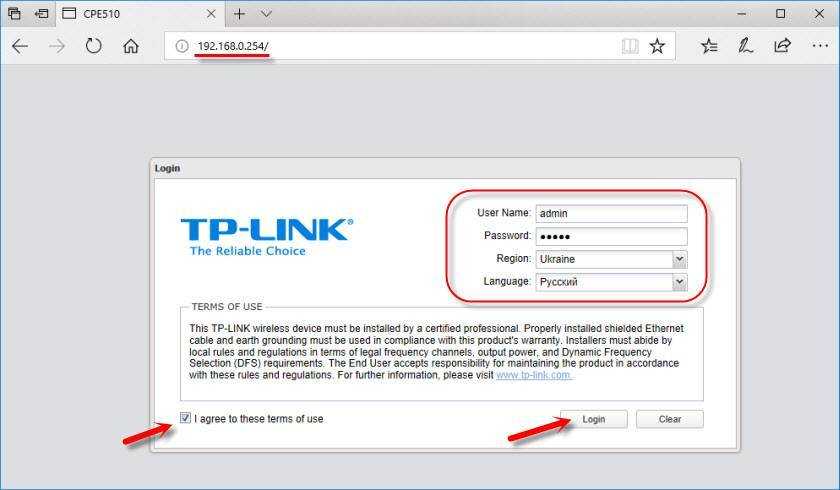

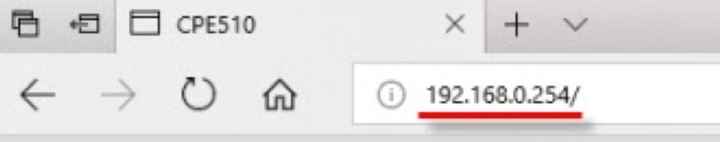

1. Теперь откройте браузер и введите адрес точки доступа в адресную строку:

1. Вам также будет предложено ввести:
   • Логин — администратор
   • Пароль — администратор
2. Выберите регион и язык. Обязательно установите флажок ниже и нажмите кнопку «Войти».

1. После этого язык панели изменится на русский и вам будет предложено сменить пароль администратора.

1. Мы перейдем на вкладку «Состояния», чтобы начать настройку, нажмите на первый раздел «МАСТЕР».

Далее вы увидите различные способы работы нашего устройства. Давайте подробнее рассмотрим каждый, и вы уже можете использовать пример, чтобы выбрать подходящий для вас.

Точка доступа

Для подключения к Интернету мы будем использовать основной маршрутизатор, к которому будет подключен Интернет. Помимо порта LAN маршрутизатора, есть подключение к тому же порту на TP-Link CPE510. И уже точка доступа раздаст Wi-Fi другим устройствам. Все настройки DHCP будут распространяться маршрутизатором, а не точкой доступа.

При выборе этого пункта вам будет предложено изменить IP-адрес устройства — оставьте значение как есть и переходите к следующему шагу.

А теперь перейдем к настройкам:

• SSID — это имя сети Wi-Fi.
• Регион: укажите свой регион.
• Режим: оставьте значение по умолчанию.
• DFS: активен.
• Ширина канала: установите 20/40 или 20 МГц.
• Канал / частота — автоматически.
• Безопасность — WPA-PSK / WPA2-PSK.
• Пароль PSK: введите ключ для Wi-Fi.
• Настройка расстояния: если вы не знаете точное расстояние, установите значение 0.
• MAXtream — насколько я понимаю, это проприетарная разработка TP-Link, увеличивающая дальность беспроводной сети. Проблема всех этих разработок в том, что они могут неудобно работать со сторонними устройствами, поэтому я бы отключил их. Но в целях тестирования можно попробовать: если есть проблемы с подключением, отключите его.

Клиент/Ретранслятор (Усилитель)/ Мост

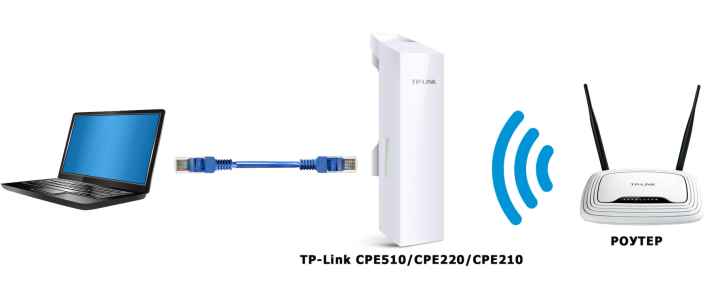

В режиме «Клиент» точка доступа подключается к сторонней сети Wi-Fi роутера и раздает ее по кабелю. К кабелю можно подключить не только одно устройство (компьютер или ноутбук), но и другой роутер. Маршрутизатор должен быть подключен к порту WAN и выбрать DHCP (динамический IP) в настройках подключения к Интернету (WAN).

В режиме «Повторитель (усилитель сигнала)» точка доступа подключается к маршрутизатору или другой точке доступа и усиливает сигнал в этой области, полностью копируя эту сеть Wi-Fi. В режиме «Мост» повторяется одно и то же соединение, но есть разница: в этом режиме точка доступа будет раздавать независимую сеть Wi-Fi.

Если вы используете ту же модель (TP-Link CPE510 / CPE220 / CPE210 / CPE520) в качестве основной точки доступа, вам необходимо изменить IP-адрес и изменить цифру. То есть будет так:

• Точка доступа — 192.168.0.254
• Заказчик — 192.168.0.253

Если вы собираетесь подключиться к маршрутизатору Wi-Fi или другому подобному устройству, вам необходимо узнать IP-адрес этого устройства и сделать то же самое: установить тот же IP-адрес, но изменить последнюю цифру. Все еще находясь в маршрутизаторе, перейдите в раздел клиента LAN и установите статический зарезервированный адрес для этой точки доступа в режиме клиента.

На следующем этапе нам необходимо подключиться к Wi-Fi: для этого нажмите кнопку «Поиск». Находим свою сеть и вводим «Пароль PSK». Для первоначальной настройки держите оба устройства на расстоянии не более 5 метров друг от друга.

Если вы используете режим моста, нам нужно ввести независимые настройки сети Wi-Fi с именем и паролем. Вы также можете полностью отключить вещание, чтобы Интернет распространялся только по кабелю.

Точка доступа с маршрутизатором

В этом режиме TP-Link CPE510 работает как обычный роутер: подключается к провайдерскому кабелю и раздает интернет по Wi-Fi.

Как видите, устройство поддерживает только три типа подключения: динамический, статический IP и PPPoE. Берем договор у провайдера, в котором указываются некоторые данные, необходимые для выхода в интернет.

Вводим эти данные.

В итоге осталось настроить wi-fi. Установим настройки как на изображении ниже.

Беспроводной клиент (WISP)

В связи с этим точка доступа подключается к антенне WISP провайдера и только после этого раздает Wi-Fi на свои устройства.

Для подключения к Интернету вам нужно будет указать тип подключения и ввести данные. Если в соглашении ничего не предусмотрено, укажите «Динамический IP-адрес».

С помощью «Поиска» подключаемся к сети провайдера, вводя пароль.

И наконец, давайте войдем в настройки нашей локальной сети Wi-Fi, которую вы будете использовать. Интернет также будет распространяться через порты LAN.

Шаг 2: Подключение к питанию

После того, как вы рассмотрели внешний вид прибора и настроили необходимые параметры настройки, приступаем к подключению к питанию. Для этого используем исключительно оригинальный блок питания TP-Link с указанными характеристиками: 24 Вольт и 0.6 Ампер.

Важно обеспечить надежную и невысокоомную заземленную силовую линию. Не следует использовать продленку или параметры блока питания, отличные от оригинальных, так как это может привести к поломке устройства

По окончании подключения к питанию, проверьте индикаторы на передней панели устройства. Если индикаторы загорелись, значит устройство работает исправно и готово к настройке.

Подключение точек доступа TP-Link Pharos

Как я уже сказал, устройства поддерживают все возможные режимы работы в сети WiFi. В том числе и такой достаточно ресурсоемкий, как точка-многоточка, то есть с их помощью можно раздать интернет сразу на несколько других аналогичных точек доступа или wifi роутеров, от которых будут идти отдельные локальные сети.

Для того, чтобы попасть в настройки точки доступа, необходимо прежде всего посмотреть на информацию, напечатанную мелким шрифтом на ее задней крышке и найти IP адрес для подключения, логин и пароль. В моем случае это 192.168.0.254, admin/admin.

Далее нужно привести к общему знаменателю IP адреса данной точки и компьютера или роутера, через которые мы будем ее настраивать. А именно, они должны быть в той же подсети, что и точка. То есть IP компьютера, с которого будет производиться настройка должен иметь вид 192.168.0.XXX. Если мы для настройки будем подключать точку напрямую к компу, то вручную в настройках подключения по локальной сети надо назначить ПК подобный адрес (в разделе Протокол Интернета версии 4).

Ваше мнение — WiFi вреден?

Да

23.97%

Нет

76.03%

Проголосовало: 8206

Если же подключить точку к роутеру, то у самого роутера, раздающего IP адреса на компьютеры в сети, должен быть адрес в этой же подсети. В итоге получаем, что у точки адрес 192.168.0.254, а компьютера, например, 192.168.0.2.

Теперь можно подключить ТД к нашему компу. Для этого берем два кабеля Ethernet (патчкорда).

• Первый подключаем в разъем PoE на адаптере питания и другим концом — в порт LAN0 (PoE) на точке.
• Второй одним концом вставляем в порт LAN на адаптере питания, другим — в сетевую карту ПК или в LAN роутера.
• Адаптер подключаем к электророзетке.

После этого открываем браузер по IP точки доступа — https://192.168.0.254 — и попадаем на страницу авторизации.

Вводим логин и пароль, которые мы нашли на корпусе устройства, выбираем свой регион, ставим галочку на согласии с правилами и жмем «Next». На следующем шаге меняем данные для доступа на свои более надежные.

Плюсы, минусы и мое мнение

• В режиме маршрутизатора типы подключения L2TP и PPTP не поддерживаются.
• Нет фильтрации URL.

Сразу скажу, что я очень доволен точкой доступа. Во-первых, это очень просто и легко подключить. Даже простой пользователь без труда настроит его. Во-вторых, внутри очень удобный интерфейс. В-третьих, антенна действительно может охватывать довольно большую площадь. Я установил его на подставку у основания и он покрывает всю площадь. В-четвертых, я взял за 4200 рублей; Вы должны признать, что даже маршрутизаторы дороже. Подключив до 20 устройств, работает стабильно, не греется и не зависает. Система позволяет отслеживать большое количество данных и отправлять их на почту.

Если вы используете несколько точек доступа TP-Link, то для удобства управления есть специальное приложение Pharos Control.

ШАГ 5: Боевая установка

Все прошлые манипуляции мы выполняли в домашних условиях. Теперь я расскажу про подключение точки доступа в боевых. Смотрите, оба порта на устройстве экранированы, и не просто так.

Для установки нам понадобится кронштейн. Если вы используете две точки доступа, то вам нужно установить их так, чтобы они были четко направлены друг на друга. Особенно это касается режима моста, повторителя, клиента. Лучше устанавливать максимально высоко таким образом, чтобы на пути радиоволны было как можно меньше препятствий. Напоминаю, что любые препятствия глушат сигнал. Особенно это касается толстых стен и металлических преград.

Так как у разных моделей CPE разный показатель коэффициента усиления, то и размер луча разный.

CPE210	CPE220	CPE510	CPE520
Горизонтальная ширина (в градусах)	70	45	45	50

Подключение аналогичное, как мы и делали все в самом начале, но будут пару отступлений.

Для подключения к LAN0 от POE In нужно использовать кабель с заземлением категории 5E или выше. Также желательно, чтобы он был экранированным. Но земля будет работать только в том случае, если инжектор подключен к розетке с землей.

На кронштейн антенну можно прикрутить стяжками. После подключения к антенне обязательно закройте нижнюю часть с портами специальной крышкой. Кабель питания должен быть не больше 60 метров.

Но есть и второй способ – подключить обычный кабель и использовать провод заземления, подключив его от терминала заземления к основной земле.

Технические характеристики

1. Точки Pharos снабжены чипсетом промышленного уровня Enterprise производства компании Qualcomm Atheros

2. Встроенные мощные двухполяризационные антенны призваны обеспечить большую дальность работы направленного радиосигнала.
   • В CPE210 — 9 dBi и расстояние до 5 км
   • В CPE510 — 15 dBi и расстояние до 15 км в прямой видимости

3. Металлическое экранирование, строенное в корпус, обеспечивает максимальную стабильность сигнала

4. Рабочая температура точек доступа от -30 до +70 градусов позволяет использовать их на улице в любое время года при любой погоде.
5. Поддержка адаптеров PoE, благодаря чему электропитание на точки можно подавать по тому же Ethernet-кабелю, что и интернет. При использовании кабеля с заземлением, а также при установке в соответствующий разъем отдельного заземления, эти параметры должны обеспечить защиту от ударов молнии (до 6000 Вт) и статического электричества до 15 кВт.

6. Использование новой технологии MAXtream TDMA позволяет уменьшить эффект падения пропускной способности сети при одновременном подключении к точке нескольких клиентов.

В итоге, по заявленным техническим характеристикам мы имеем всепогодные высокопроизводительные устройства, прекрасно подходящие для организации беспроводных сетей на большие расстояния. Привожу также официальную сравнительную таблицу между Pharos CPE210 / CPE510 и моделями предыдущего поколения

Давайте же посмотрим, как все это настраиваются.

Организация работы сети УЦН с 2018 года

С этого года схема организации связи постепенно изменяется. Остаётся только одна беспроводная сеть. Теперь и регистрация и выход в глобальную сеть осуществляется через один SSID:

Rostelecom_UUS — Авторизация производится одним из трёх способов — SMS, звонок или через логин портала ГосУслуги, после чего будет открыт доступ в Интернет.  При настройке доступа через точки доступа TP-Link CPE210 или Ubiquiti NanoStation M2 достаточно поменять используемую точку на Rostelecom_UUS и сохранить.  Далее, при первой попытке открыть какой-либо сайт, появятся окно авторизации. Вводим данные, авторизуемся и работаем!

Скачать прошивку для маршрутизатора

Чтобы скачать прошивку для TP-LINK CPE210 вам достаточно внимательно ознакомиться со страницей, на которой вы сейчас находитесь. Не забывайте оставлять свои отзывы (форма для добавления отзывов находится в нижней части страницы). Если вас не затруднит, то вы можете поделиться ссылкой на прошивку со своими друзьями. Также, если вы не нашли ответ на свой вопрос, то вы можете задать его воспользовавшись формой в нижней части сайта.

Российские интернет провайдеры	Украинские интернет провайдеры
Ростелеком Билайн МТС ТТК Мегафон Дом.ru ВымпелКом ТрансТелеКом Старт Телеком Раском	«Укртелеком» «Киевстар» «Воля» «Триолан» «Датагруп» «Вега» «НПП «Тенет» «Фрегат СП» «Фринет» «Ланет»

Скачать прошивку

Настройка TL-WA5210G в режиме AP Router

AP Router (точка доступа в режиме роутера)
— этот режим используют, если необходимо создать беспроводную точку доступа и скрыть компьютеры, которые будут подключаться к ней, в отдельную подсеть. Например, вы можете подключить TL-WA5210G напрямую к кабелю провайдера, и раздавать Интернет другим компьютерам по Wi-Fi. В этом режиме провайдер не видит компьютеры, которые подключены к вашей точке и TL-WA5210G работает в роли Интернет шлюза. Чтобы изолировать компьютеры в отдельную подсеть, на точке доступа настраивается DHCP сервер, который будет раздавать сетевые настройки по Wi-Fi.

Переходим в меню Wireless
→ Basic Settings
и настраиваем параметры будущей точки доступа

• SSID
  : название точки доступа;
• Region
  : выбираем страну;
• Channel
  : выбор беспроводного канала, на котором будет работать точка доступа. Этот параметр можно оставить Auto. В будущем лучше просканировать наличие других Wi-Fi сетей, найти свободный канал для своей точки доступа и выставить его вручную.
• Power
  : мощность;
• Mode
  : в каких стандартах будет работать точка доступа. Оставляем без изменений.

Для сохранения настроек нажимаем кнопку Save
внизу страницы.

Настроим параметры безопасности беспроводной точки. Переходим в меню Wireless
→ Security Settings
и выполняем настройки:

• Выбираем тип шифрования. Для большей безопасности лучше использовать WPA-PSK/WPA2-PSK
  , но нужно знать, что не все старые устройства могут поддерживать этот тип шифрования.
• Version
  : указываем версию шифрования. Самая безопасная — WPA2-PSK.
• Encryption
  : алгоритм шифрования. Можно использовать Automatic.
• PSK Passphrase
  : вводим пароль (не менее 8 символов) для подключения к беспроводной точке доступа и нажимаем кнопку Save


Идем в меню Operation Mode,
указываем режим работы AP Router
и
жмем кнопку Save
.

После применения настроек вы уже не сможете зайти в настройки точки по кабельному соединению. Необходимо подключить точку доступа к кабелю провайдера (роутеру), подключиться к точке по Wi-Fi и ввести адрес 192.168.1.254 для входа в настройки.

Открываем меню Network — WAN
и указываем, как TP-Link TL-WA5210G будет получать сетевые настройки от провайдера (роутера) по кабелю. Наиболее часто настройки присваиваются автоматически по DHCP, поэтому выбираем Dynamic IP
и жмем Save
.

Если провайдер блокирует доступ по МАС адресу, зайдите в меню Network
→ MAC Clone
и в поле WAN MAC Address:
укажите разрешенный МАС адрес.

Войдите в меню DHCP
и проверьте, что DHCP Server
включен и настроен. В поле DHCP Server
должно быть выбрано Enable,
в полях Start IP Address
и End IP Address
указаны IP адреса, которые будут выделяться подключенным компьютерам.

Переходим в меню Status
и проверяем, что мы создали беспроводную точку доступа и провайдер (роутер) передал ей сетевые настройки.

В поле SSID
должно быть указано имя Wi-Fi точки. В разделе WAN
будут указаны сетевые настройки, которые провайдер (роутер) присвоил точке 5210G по DHCP.

Теперь можно подключаться к точке доступа TP-Link TL-WA5210G и у компьютеров, подключенных по Wi-Fi, будет работать выход в Интернет.

Настройка интерактивного телевидения

Параметры iptv также задаются через интерфейс управления. Для их изменения нужно перейти на страницу IPTV в разделе «Сеть». Затем необходимо выбрать порт для подключения. Имеется в виду Ethernet-порт, к которому планируется подключать ТВ-приставку. LAN-разъемы на задней панели роутера пронумерованы от 1 до 4 и в выпадающем списке будут отображаться все порты, к которым на данный момент ничего не подключено.

Для подтверждения изменений нужно нажать «Сохранить».

Видео по подключению и настройке IPTV:

На этом настройку роутера TP-Link для провайдера Ростелеком можно считать завершенной. Используя приведенные выше рекомендации можно сконфигурировать большинство моделей компании TP-Link, представленных на современном рынке.

Полный апгрейд брони call of chernobyl stason174 нет файлов настроек

Как в camtasia studio сделать русский язык в

Dns резолвинг что это

Arduino ide не запускается

Виды компьютерных устройств презентация

Отзыв о роутерах TP-LINK TL-WA5210G

Хорошая модель

Опыт использования устройств Wifi: несколько месяцев

Достоинства устройств Wifi
Дальнобойность (конкретные цифры в комментарии)
Низкая по сравнению с остальными подобными вариантами цена.
Относительная стабильность
Хорошая встроенная антенна
Недостатки устройств Wifi:
Не развивает нормальную скорость
Иногда зависает (опять же подробности ниже)
«Тупой» PoE — Жалко что нет традиционного, чтобы можно было соединить проводом подлиннее

Комментарий об устройствах Wifi:

Цель как и у многих кто ее покупает — обеспечить связь в частном доме, 3G хоть и есть (и довольно стабильный), но тарифы и скорость на них не совсем радуют. Решили «кинуть» мост от моего аплинка.
Как уже сказал, большой скорости нет — стабильно порядка 10-15 Мбит при сигнале в 30-40 ДБ, а при текущих условиях — сигнал около 15 Дб, скорость около 3-5 мбит это предел.
Дальность связи — всего 400 метров, но частично мешает дом. При этом сигнал всего 15 дб, как не поворачивать и как не менять каналы — проблема не в самих точках, а в огромном количестве точек в близлежащих домах — если включить поиск, то она находит более 50! Свободного канала соответственно не найти…
При этом ради интереса проверяли сигнал в поле, сидя с ноутбуками, аккумуляторами на 12 вольт и штативами — длина около 2 км, сигнал 15 дб. На более дальнее расстояние не было возможности отойти, как и не было возможности сделат идеальные условия видимости.
При «многопоточном» использовании — большое количество сессий в торрентах или одновременная игра с двух компьютеров на интернет-серверах и просмотр онлайн-видео с планшета, когда все 3 устройства подключены к принимающей точке через простой роутер с пониженной мощностью — и точки иногда зависают. Благо есть Ping Watch Dog — если связь с другой точкой обрывается, то точка через некоторое время ребутается (Хотя был момент, когда пришлось передергивать питание). Сейчас аптайм почти 9 дней без ребута.
Кстати, одна из точек подключена через среднего качества кабель пятой категории длиной около 30 метров — работает стабильно, питания хватает.

Почему нет интернет-провайдеров в поселках и деревнях

Можно поставить вопрос иначе — почему в провинции малое количество провайдеров? Поскольку там проживает небольшое количество жителей. Многим компаниям с экономической точки зрения невыгодно приходить в малые населенные пункты. Поэтому в поселках многие полагаются только на возможности сотовых операторов. Не всегда спасают и они. Так как:

• как правило, скорость не превышает 3G. Даже если показывает 4G (LTE), это не гарантия высокой скорости;
• тарифы ограничивают интернет-трафик. Стоимость тарифных планов может быть выше, чем в крупных городах;
• многие операторы не предлагают тарифы, включающие в себя безлимитный скоростной интернет.

Технология ADSL сегодня доступна практически везде. Однако она уже уходит в прошлое и теряет свою актуальность. Если говорить о высокоскоростных оптических сетях, в деревнях доступ к ним не предоставляют. Ростелеком расширяет зону покрытия. Да, до сих пор в определенных населенных пунктах у Ростелекома есть трудности. Но уже действует программа устранения цифрового неравенства (в дальнейшем аббревиатура «УЦН»). Поэтому в ближайшие годы Wi-Fi сеть станет нормальным явлением, а не подарком для жителей всех деревень и поселков.

Высокоскоростной Wi-Fi интернет от Ростелеком в деревнях и поселках

Для провинции с небольшим количеством жителей провайдер реализовал 3 точки доступа:

• RTFree — возможности интернета ограничены. Абонент может посещать только официальные государственные сайты. Доступ будет предоставлен к более чем 2 тысячам интернет-ресурсов;
• RTOpen — для новых абонентов, которым необходимо зарегистрироваться в личном кабинете, предоставляемом провайдером;
• RTWi-Fi — для действующих абонентов Ростелекома, которые оплатили интернет, выбрали подходящий тариф. Полноценный доступ к Мировой паутине без ограничений. Максимальная скорость интернет-соединения — 10 Мб/сек.

Таким образом, сформировалась так называемая деревенская Wi-Fi сеть от Ростелекома. Как получить доступ к ней? Нужно пройти регистрацию. Полагайтесь на данную инструкцию:

Просим вас не отключаться от точки RTOpen. Благодаря ей вы сможете зайти в личный кабинет (используется логин и пароль, предоставленный вам после регистрации). Как только вы окажетесь в личном кабинете (в дальнейшем ЛК), руководствуйтесь данной инструкцией:

1. Перейдите в категорию «Универсальная услуга связи».
2. Укажите свой номер телефона (тот же, что привязан к вашему ЛК).
3. Ознакомьтесь с условиями оказания услуг Ростелекомом и поставьте галочку, подтверждающую, что вы с ними согласны.
4. Кликните по кнопке подключения услуги.

Откроется новая страница. Ростелеком предоставит вам важную информацию: логин и пароль. Теперь с помощью этих данных вы подключаетесь к точке доступа RTWi-Fi (ее описание присутствует выше). Информацию с ключевыми данными провайдер пришлет вам на номер телефона (именно для этого вы указывали его ранее).

ДЛЯ ОБНОВЛЕНИЯ

ВАЖНО: Чтобы избежать проблем при обновлении ПО, пожалуйста, прочитайте следующую информацию по процедуре обновления. Проверьте соответствие аппаратной версии и версии ПО. Установка неправильной версии ПО может повредить ваше устройство и аннулировать гарантию

(Обычно V1.x =V1)

Установка неправильной версии ПО может повредить ваше устройство и аннулировать гарантию. (Обычно V1.x =V1)

Проверьте соответствие аппаратной версии и версии ПО. Установка неправильной версии ПО может повредить ваше устройство и аннулировать гарантию. (Обычно V1.x =V1)

НЕ рекомендуется устанавливать версию ПО, не предназначенную для вашего региона. Нажмите здесь для выбора региона и загрузите наиболее актуальную версию ПО.

• НЕ отключайте питание во время процесса обновления, поскольку это может нанести урон маршрутизатору
• НЕ обновляйте ПО маршрутизатора по Wi-Fi, за исключением тех случаев, когда это является единственно возможным способом.
• Рекомендуется, чтобы все пользователи прекратили использовать все интернет-приложения на компьютере или отключили сетевой кабель от клиентских устройств перед обновлением.

Примечание: Конфигурационные файлы могут быть некорректно установлены на новые версии встроенного ПО, требующие сброса на заводские настройки.

Рекомендации по обновлению ПО: Wi-Fi роутер, Wi-Fi роутер с модемом ADSL2+, Усилитель Wi-Fi сигнала

CPE510(UN)_V3.2_2.2.2 Build 20201111
Дата публикации: 2020-12-04	Язык: Английский	Размер файла: 6.29 MB
Исправленные ошибки 1. Исправлена ошибка, из-за которой прошивку точки доступа было невозможно обновить через Pharos Control. Примечания 1. Только для CPE510(UN) v3.20. 2. Настройки устройства не будут утеряны после обновления.

CPE510(UN)_V3.20_20200612
Дата публикации: 2020-07-14	Язык: Английский	Размер файла: 6.28 MB
Новые функции/улучшения: 1. Оптимизирован процесс сканирования SSID. 2. Действие сертификата SSL продлено до 2029 года. Исправленные ошибки: 1. Исправлена уязвимость PPPoE CVE-2020-8597. 2. Исправлена ошибка, из-за которой CPE не могла подключиться к устройствам TP-Link Deco. Примечания: 1. Только для CPE510(UN) v3.2. 2. После обновления настройки устройства утеряны не будут.

CPE510(UN)_V3.2_2.2.0 Build 190806
Дата публикации: 2019-10-09	Язык: Английский	Размер файла: 6.28 MB
First firmware released for CPE510(UN) 3.2. Notes: 1. For CPE510(UN) 3.2 only. 2. Your device’s configuration won’t be lost after upgrading.

Как подключить TP-Link Pharos CPE210

Шаг 1: Установка антенны

Перед подключением убедитесь, что антенна установлена в правильном положении и нацелена на точку, с которой вы хотите получать сигнал.

Шаг 2: Подключение кабеля Ethernet

Подключите один конец кабеля Ethernet к порту «PoE» на антенне, а другой конец к порту компьютера или сетевого устройства. Порт «PoE» может также иметь метки «LAN» или «Data».

Шаг 3: Подключение питания

Подключите кабель питания к порту «Power» на антенне и включите его в розетку. Дождитесь, пока индикаторы на антенне загорятся, показывая запуск устройства.

Шаг 4: Настройка Wi-Fi

Откройте браузер и введите IP-адрес антенны в адресную строку. По умолчанию IP-адрес — 192.168.0.254. Нажмите «Enter», чтобы перейти на страницу настройки антенны.

Войдите в систему, используя логин и пароль по умолчанию: admin/admin. Внесите необходимые настройки Wi-Fi, включая SSID, пароль и канал.

Шаг 3: Подключение к компьютеру

1. Подключите кабель Ethernet

Для подключения TP-Link Pharos CPE210 к компьютеру необходимо использовать кабель Ethernet. Он должен быть подключен к компьютеру с одной стороны и к устройству Pharos CPE210 с другой. Кабель должен быть достаточно длинным, чтобы позволить комфортно работать в условиях вашего помещения.

2. Установите драйверы

После подключения устройства к компьютеру, необходимо установить драйвера для его работы. Драйверы можно найти на сайте TP-Link или с помощью диска, который поставляется с устройством. Запустите процесс установки и следуйте инструкциям на экране, чтобы завершить установку.

3. Настройте подключение

После установки драйверов и подключения кабеля Ethernet, необходимо настроить подключение к устройству. Для этого откройте Панель управления, найдите значок «Сеть и интернет» и выберите «Сетевые подключения». Затем выберите подключение Ethernet и нажмите «Свойства».

• Введите IP-адрес устройства 192.168.0.254 и маску подсети 255.255.255.0.
• Затем перейдите на вкладку «Конфигурация TCP/IP» и выберите «Использовать следующий IP-адрес».
• Введите IP-адрес компьютера 192.168.0.1 и маску подсети 255.255.255.0.
• Нажмите «ОК», чтобы сохранить настройки.

4. Проверьте подключение

После настройки подключения, проверьте его работоспособность. Для этого откройте браузер и введите IP-адрес устройства в адресной строке. Если все настроено правильно, вы должны увидеть главную страницу устройства и сможете приступить к настройке работы.

ШАГ 1: Распаковка и комплектация

Итак, в комплекте идет довольно маленькая коробка. Откроем и посмотрим, что внутри:

• Само устройство.
• Источник питания
• Шнур питания.
• Стяжки.
• Гарантийный сертификат.
• Руководство пользователя.

И другие не очень важные бумажки. Корпус белого цвета, сделан из качественного пластика. Точка доступа может безопасно работать на улице. Корпус выполнен с защитой IPX5.

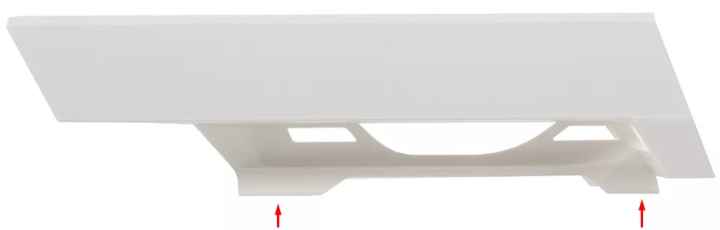

Ниже вы можете увидеть специальные крепления, с помощью которых можно повесить устройство на кронштейн. Именно поэтому в коробке есть стяжки. Устройство способно работать в самых экстремальных условиях от -40 до +70 градусов по Цельсию.

Насколько я понимаю, корпус не из дешевого АБС-пластика, который используется повсеместно. Изготовлен из прочного и прочного PBT. Сбоку есть указание:

• Первые четыре индикатора указывают пороговое значение в дБм:
  • 65 дБм.
  • 73 дБм.
  • 80 дБм
  • 94 дБм
• LAN 0-1 — подключение к локальным портам.
• POWER — источник питания.

Порог индикации можно изменить в настройках, в разделе «Система», подраздел «Пороговые значения светодиодных индикаторов RSSI».

Если вы посмотрите на инжектор, вы также можете увидеть индикатор питания, который можно включить и указать силу электрического тока:

• Зеленый (0-0,8 А).
• Красный (0,8-1А).

Как зайти в настройки наружной точки доступа TP-Link?

Чтобы получить доступ к настройкам TP-Link CPE510, необходимо сначала настроить параметры сетевой карты компьютера. Но сначала вы можете подключить устройство к компьютеру. Вам понадобится два сетевых кабеля. Подключаем первый на адаптере к порту POE и к порту LAN0 (POE IN) на точке доступа. А второй кабель на переходнике подключаем к порту LAN и к компьютеру или ноутбуку.

В свойствах сетевой карты (Ethernet) для протокола IPv4 необходимо прописать статические адреса. Записываем IP-адрес например 192.168.0.2, маска подсети будет установлена ​​автоматически, а в поле шлюза по умолчанию указываем 192.168.0.254.

Заводской IP-адрес TP-Link CPE510 — 192.168.0.254. Логин и пароль — admin / admin. Откройте браузер и перейдите по адресу http://192.168.0.254. На первой странице укажите логин и пароль (admin / admin), выберите регион и язык панели управления. Читаем условия использования, ставим галочку принимая их и продолжаем, нажимая на кнопку «Войти».

Также устройство предложит сменить заводской пароль администратора на более сложный. Дважды введите новый пароль и нажмите кнопку «Готово».

Откроется панель управления PHAR OS.

Затем мы просто меняем режим работы точки доступа и настраиваем его.

Как они выглядят, крепятся и что в комплекте?

В комплекте само устройство, кабель питания, PoE адаптер, стяжки для крепления и инструкция.

Устройство выполнено из качественного пластика. Все очень плотно собрано. Корпус монолитный. Только снизу можно увидеть крышку, которая прикрывает порты. Все сделано для работы точки доступа под дождем и снегом.

Под заглушкой находится разъем для подключения заземления, два LAN порта (один из них с поддержкой PoE) и кнопка Reset.

Как вы уже наверное поняли, тянуть отдельный кабель питания к наружной точке доступа не нужно. Питание подключается по сетевому кабелю (технология PoE) . К адаптеру подключаем питание, сетевой кабель от роутера или к роутеру (модему, компьютеру) и всего один кабель идет к TP-Link CPE510. По которому передается питание и сетевые данные. Кабель может быть до 60 метров. Так же можно перезагружать устройство с адаптера. Кнопка «Remote Reset».

Насколько я понял, то закрепить ее можно только на трубе. Крепление на стену не предусмотрено. Но при необходимости, можно что-то придумать. Фиксируется все мощными стяжками, которые есть в комплекте.

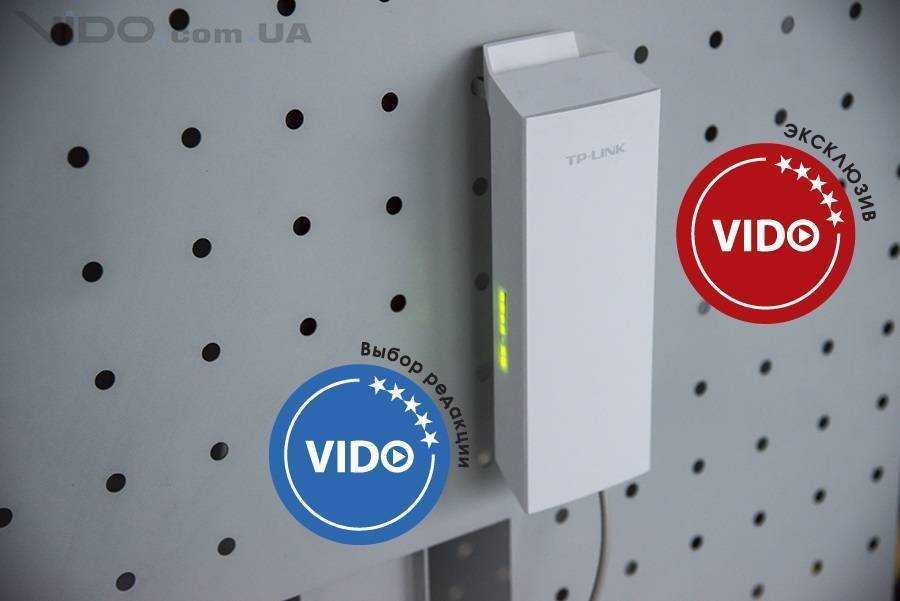

Обратите внимание на индикаторы, которые находятся сбоку. TP-Link CPE510 работает на процессоре от Qualcomm Atheros с частотой 560 МГц

Установлена направленная антенна мощностью 13 дБи с двойной поляризацией. Передача Wi-Fi на расстояние более чем 15 километров. Есть возможность выбора частоты (5/10/20/40 МГц) и регулировки мощности передатчика. Для управления можно использовать утилиту Pharos Control

TP-Link CPE510 работает на процессоре от Qualcomm Atheros с частотой 560 МГц. Установлена направленная антенна мощностью 13 дБи с двойной поляризацией. Передача Wi-Fi на расстояние более чем 15 километров. Есть возможность выбора частоты (5/10/20/40 МГц) и регулировки мощности передатчика. Для управления можно использовать утилиту Pharos Control.

Встроенный интерфейс

Отличительная особенность точек доступа TP-Link Omada — это простота настройки: первый запуск устройства уже открывает перед вами мастер настройки, в котором вы указываете пароль и SSID для беспроводных сетей, после чего настройка закончена. При пакетной установке десятками, вы всё установите и запустите ещё быстрей благодаря контроллеру Omada SDN.

Нет, конечно здесь есть и поддержка виртуальных сетей VLAN, и фильтрация по IP и MAC-адресам, использование расписания для включения или отключения радиомодулей (независимо для 2.4 ГГц и 5 ГГц) и обнаружение поддельных точек доступа. Если сравнивать интерфейс с рассмотренной нами ранее моделью EAP620 HD, то тут всё ровно то же самое, так что отличия между моделями — только в аппаратной части.

Как подключиться к RTWiFi со смартфона или планшета

На данную процедуру вам придется потратить буквально 1 минуту времени:

1. В каждом современном мобильном девайсе есть раздел «Настройки». Через него вам нужно открыть категорию с Wi-Fi точками доступа. Категория может называться WLAN или конкретно Wi-Fi. Все зависит от модели девайса.
2. В открывшемся списке точек выберите RTWiFi.
3. Появятся две графы. В одной указываем логин, в другой — пароль. Где получить эти данные, мы рассказали выше.
4. Подтвердите, что вы принимаете сертификат (это формальность).
5. В верхней части дисплея, где обычно указываются время, уровень заряда устройства, появится иконка Wi-Fi, подтверждающая, что вы подключены к интернету.

Теперь вы можете пользоваться интернетом не только через встроенный браузер смартфона или планшета, но и в приложениях социальных сетей и т.д.
