Как пробросить порты на dir-615

Особенности

Таким программам как торренты, DC++ или компьютерным многопользовательским играм WOT, WOW нужно делать перенаправление вручную. Информацию о номере можно узнать в справке самой программы, на официальном ресурсе, спросить техническую поддержку. Или же установить специальную утилиту для определения портов на компьютер с операционной системой Windows.

Утилита называется TCPView. Загрузите архив, распакуйте и установите ПО на ПК. Откройте и из списка выберите нужную программу. Скопируйте ячейку столбца «Remote Port». Позже информация с нее понадобится.

Для проброса понадобится:

• Протокол;
• Номер порта;
• Айпи-адрес устройства для выхода в интернет.

Ручная переадресация портов на роутере TP-Link и Asus.

Для начала нужно определиться с номером порта, который мы хотим открыть. Например, мы хотим сделать проброс портов для торрента. Идем в настройки программы по уже знакомому пути и смотрим в строку «Порт входящих соединений». Запишите номер из окна для генерации и снимите все галочки кроме пункта «В исключения брандмауэра». Не забудьте применить сделанные изменения.

Теперь нужно узнать MAC-адрес своего устройства. В нашем случае это компьютер и его физический адрес нам понадобиться позже. Нажмите кнопку «Пуск» —  «Панель управления» — «Центр управления сетями и общим доступом» — «Подключение по локальной сети» и нажмите кнопку «Сведения…». В поле «Физический адрес» вы увидите MAC-адрес своего компьютера.

Теперь зайдите в интерфейс маршрутизатора. Здесь первым делом, нам нужно для своего компьютера задать статический IP-адрес. Далее путь для каждого сетевого устройства свой.

TP-Link. В правом меню найдите «Привязка IP- и MAC-адресов» и перейдите на вкладку «Таблица ARP». Здесь отображены все устройства, которые подключены к нашей сети, а в столбце «Состояние» показан статус привязки (несвязанно). Поскольку мы уже знаем MAC-адрес компьютера, то в строке с физическим адресом видим присвоенный ему IP сервером DHCP. Его мы впишем на следующей вкладке.

Поднимитесь на вкладку выше с названием «Параметры привязки» и активируйте «Связывание ARP» и нажмите «Сохранить». Далее следует нажать кнопку «Добавить новую…» и задать параметры необходимые настройки. В новом окне нужно прописать физический адрес компьютера (MAC), присвоенный ему IP и нажать кнопку «Сохранить».

Теперь MAC- и IP- адреса связаны между собой для персонального компьютера. Об этом также свидетельствует вкладка «Таблица ARP». Если у Вас много устройств в сети и вы желаете им всем задать статический IP, то можно в «Таблице ARP» нажать кнопку «Связать все» предварительно активировав «Связывание ARP».

Осталось задать параметры для проброса портов. Зайдите в «Переадресация» (Forwarding) на вкладку «Виртуальные серверы» (Virtual Servers) и нажмите кнопку «Добавить новую» (Add New…). Теперь прописываем известные нам параметры. В поле «Порт сервиса» (Service Port) и «Внутренний порт» (Internal Port) указываем порт торрент-клиента, а в «IP-адрес» присвоенный IP компьютеру. В выпадающем списке «Протокол» (Protocol) выбираем «Все» (All) и в поле «Состояние» (Status) ставим «Включено» и нажимаем «Сохранить».

После этого для компьютера будет зарезервирован прописанный нами порт и P2P клиент сможет обмениваться входящими и исходящими пакетами.

О принципе по которому работает роутер можно узнать здесь.

Asus. Нажмите в боковом меню «Локальная сеть» и перейдите на вкладку «DHCP-сервер». В самом низу страницы активируйте пункт «Включить назначения вручную». Ниже есть поле «Список присвоенных вручную IP-адресов в обход DHCP». Вот он то нам и нужен. В выпадающем списке поля «MAC-адрес» нужно выбрать физический адрес компьютера, который мы узнали заранее. Поскольку у меня включен DHCP, то в поле «IP-адрес» автоматически подставился текущий IP компьютера.

Осталось кликнуть по кружку «Добавить/Удалить» и нажать кнопку «Применить». Роутер перезагрузится и после каждого подключения к сети, компьютер будет иметь один и тот же IP-адрес.

Теперь в административной панели в боковом меню кликните по «Интернет» и перейдите на вкладку «Переадресация портов». В строке «Включить переадресацию портов» переставьте точку в положение «Да».  Далее нужно опуститься в блок «Список переадресованных портов» и в поле «Имя службы» указать uTorrent, поскольку мы открываем порт для этой программы. В строке «Диапазон портов» указываем номер порта P2P клиента, который мы узнали заранее.

В поле «Локальный IP-адрес» выбираем статический IP-адрес компьютера, который мы только что привязали и в строке «Локальный порт» снова указываем порт Torrent-клиента. В выпадающем списке «Протокол» выбираем BOTH (оба протокола). Осталось кликнуть по кружку «Добавить» и кнопку «Применить». После презегрузки порт будет открыт для раздачи и закачки файлов из интернета от программы uTorrent.

Теперь вы имеете представление о том, как настроить проброс портов на роутере TP-Link и Asus. Безусловно автоматический способ намного удобнее, чем ручной и многие люди используют функцию UPnP, но правильнее задавать все настройки в ручную. Однако, это дело каждого и вы вольны выбрать способ, который вам ближе.

Если возникнут какие-то проблемы, то вы всегда можете сбросить установки роутера до заводских и настроить его заново. Если у Вас есть желание дополнить статью, то милости просим в комментарии. Пока!

Настройки

Для наглядности предлагаю посмотреть видеоинструкцию:

Открыть порты на роутере D-Link DIR 615 для переадресации можно так:

Через строку браузера войти в личный кабинет роутера. Стандартные данные: 192.168.1.1, логин admin, пароль — admin.
Чтобы узнать IP-адрес компьютера, на который вы хотите передать трафик, перейдите в раздел «Сеть» и выберите «LAN». В разделе Статический DHCP выберите свой компьютер из списка. Связанный с ним IP-адрес понадобится вам в будущем.
Перейдите в раздел «Брандмауэр», затем на вкладку «Виртуальные серверы».

Нажмите «Добавить».

Затем заполните поля формы и нажмите «Применить», когда закончите».

Заполните следующие поля:

Скиньте шаблон.
Имя — Задайте любое, чтобы вам было удобно его потом найти.
Интерфейс: можно установить «PPPoE» или «Все».
Протокол укажите тот, который предлагает программа TCPView. Обычно это TCP/UDP.
Внешний порт — это тот, на который поступает запрос. Это то, что вы должны выбросить. Заполните его информацией из столбца «Удаленный порт». Если он один, введите цифры в строку «Начальные». Если это диапазон, то введите последний в строку «Конец».
Внутренний порт. Дублируйте информацию, следуя той же логике с начальным и конечным адресом.
Внутренний IP — укажите IP-адрес компьютера или устройства, на которое вы хотите отправлять трафик. Выбирается автоматически.
Вот и все. Нажмите «Применить» и дайте роутеру перезагрузиться.

Характеристики и внешний вид маршрутизатора

По поводу характеристик D-Link 615 сказать почти нечего, ибо у всех таких девайсов они предельно схожи между собой. Используется технология 802.11n, антенны встроенные, 4 сетевых порта, частота работы около 2.4 Гигагерц. Скорость передачи данных через кабель до 100 мегабит в секунду, через беспроводную сеть до 300 мегабит в секунду.

Далее по поводу внешнего вида. Внешне девайс очень достойно выглядит, корпус очень приличный, если сравнивать с более дешевыми моделями той же компании.

На передней панели располагаются несколько, а если быть более точным, 8 лампочек, выполняющих роль индикаторов:

• Первый индикатор «Power», эта лампочка отвечает за питание девайса, подключение к электроэнергии.
• Индикатор подписан «WPS», он показывает состояние этой функции.
• Лампочка «Internet». Не сложно догадаться, за что она отвечает. Это состояние подключения к всемирной паутине.
• Остальные индикаторы отвечают за порты. Первый из них «WLAN». Это режим wifi.
• Еще 4 порта подключения через кабели «LAN».

На боковой панели есть лишь одна кнопочка «WPS», которая может выполнить быстрое подключение.

На задней панели есть два специальных места для крепления нашего девайса к стене. А ниже идут различные порты и кнопки:

• Сначала идут 4 локальные порты, куда можно вставить сетевой кабель для подключения домашнего компьютера напрямую.
• Один порт для подключения интернета.
• Кнопка расположенная внутри отверстия «Reset».Чтобы нажать на нее, нужно использовать какой-то тонкий предмет, например скрепку. Зажать эту кнопку на 7-10 секунд. После произойдет восстановление девайса к заводским настройкам.
• Разъем под питание роутера. Сюда нужно вставить шнур питания, который другой стороной должен быть в розетке.
• Клавиша включения/выключения питания роутера. С помощью этой кнопки можно перезагрузить роутер.

После того, как мы точно узнали расположение всех нужных нам разъемов и индикаторов, можно перейти к установке роутера D-Link DIR-615, настройку его выполним чуть позже.

Открытие портов

Когда определились с разъемом и адресом, разрешено открыть порты на домашнем роутере D-Link.

Для этого вернуться к главному меню маршрутизатора D-Link через браузер. Путем настройки перейти в раздел «Межсетевой экран», где выбрать вкладку «Виртуальные серверы». Здесь нажать кнопку «Добавить». Появится окно, куда следует ввести следующие значения:

• Шаблон/Custom. Или выбрать уже созданный.
• Имя. Указывается название приложения, для которого открывается ячейка.
• Интерфейс. Выбирается «Все».
• Протокол. Прописывается требуемый, обычно это TCP.
• Внешний порт начальный и конечный. Определяется тот, на который выполняется перенаправление.
• Внутренний порт начальный и конечный. Указывается тот, куда будет поступать трафик.
• Внутренний IP. Его уже нашли ранее.

Прочие поля остаются без изменений, после чего надо нажать кнопку «Применить». Виртуальный сервер создан, аналогичным образом доступно открыть другие порты на роутере D-Link.

Настройку портов на роутере Link требуется сохранить и выполнить перезагрузку системы, чтобы изменения вступили в силу.

Удалённый доступ

Отличная возможность для системных администраторов, управлять и изменять настройки в роутере.

1. Для этого во вкладке «Дополнительно» выбираем «Удалённый доступ».
2. Далее нажимаем «Добавить».
3. В первом поле выбираем IP протокол, который будет использоваться удалённым компьютером.
4. Если включить «Открыть доступ с любого внешнего хоста», то к маршрутизатору, можно обращаться с любого компа в интернет сети. Если убрать значение, нужно ввести IPv4-адрес или IPv6-адрес, а также маску сети подключаемой машины, с которой будет осуществлено управление извне.
5. Укажите также порт для роутера, через, который будет подключение, а также протокол. По стандарту стоит HTTP.
6. Нажимаем «СОХРАНИТЬ».

Что такое проброс порта. Как пробросить порты на роутере

Перенаправление порта  — это сопоставление определённого порта на внешнем интерфейсе роутера с определённым портом нужного устройства в локальной сети.

Перенаправление порта является одной из функций механизма NAT (трансляции сетевых адресов). Суть NAT заключается в использовании несколькими устройствами в локальной сети одного внешнего интерфейса.

 В домашних сетях внешний интерфейс — это WAN-порт роутера, а сетевые устройства — это компьютеры, планшеты и смартфоны.

А суть перенаправления заключается в том, чтобы предоставить доступ к какому-то устройству в сети из Интернета, используя какой-либо открытый порт роутера.

Как сделать проброс порта на шлюзе (роутере, модеме)

Это то, что в народе называется «как открыть порт на роутере».

Допустим, есть задача предоставить доступ к удалённому рабочему столу компьютера, который подключён к Интернету через роутер. Для этого нужно создать правило перенаправления любого свободного порта WAN-интерфейса роутера на порт 3389 нужного компьютера.

3389 — это порт, который используется по умолчанию для приёма входящих подключений службы сервера удалённых рабочих столов.

После создания такого правила и применения настроек на роутере запросы, поступившие на указанный внешний порт будут перенаправлены на 3389 нужного компьютера в сети.

https://youtube.com/watch?v=DHK6cy2RBj8

Для этого на роутере необходимо зайти в настройки перенаправления портов и добавить правило.

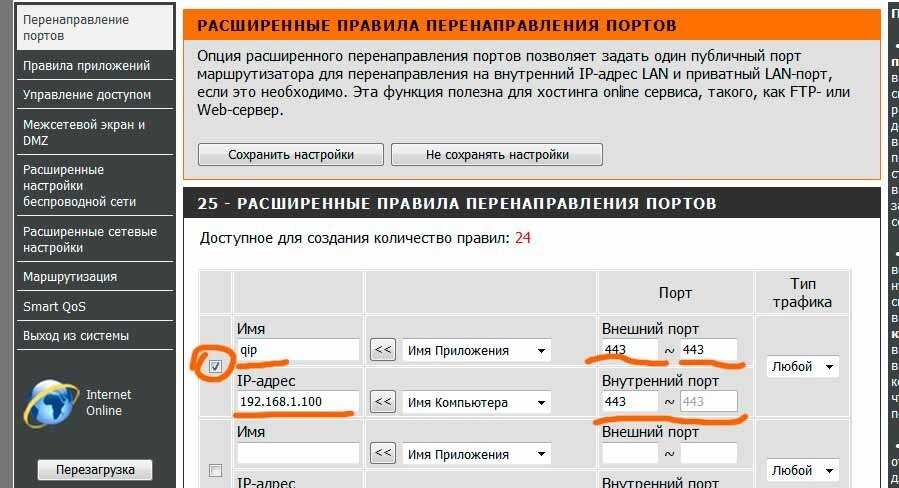

Пример настройки перенаправления порта на роутере D-Link.

1 Откройте раздел Advanced (Расширенные настройки).

2 Выберите настройку Port Forwarding (перенаправление портов).

3 Настройте правило перенаправления:

• Укажите любое удобное для вас имя правила;
• Укажите номер публичного порта (или диапазон). Публичный порт — это тот, который будет открыт на роутере для доступа из Интернета через WAN-интерфейс. Если нужно открыть только один порт, укажите один и тот же порт и в качестве начального в диапазоне, и в качестве конечного.В нашем случае нам нужно открыть порт 3389, поэтому мы два раза указали его в верхней строке настроек.
• Укажите IP-адрес компьютера (сервера) в локальной сети, на котором запущена служба, доступ к которой нужно предоставить. Рекомендуется зарезервировать IP-адрес для данного сервера в настройках DHCP-резервирования на роутере, чтобы он не поменялся в дальнейшем. Вместо этого также можно указать IP-адрес вручную в настройках сетевого адаптера на компьютере, проброс до которого вы будете делать на роутере.В нашем примере мы указываем внутренний серый IP-адрес 192.168.1.100, который принадлежит компьютеру с Windows Server 2008 с настроенным сервером удалённых рабочих столов.
• Укажите порт для приёма входящих подключений на компьютере в локальной сети.В нашем случае на сервере для службы Сервер удалённых рабочих столов используется порт по умолчанию 3389.
• Установите флажок слева для включения правила.

4 Нажмите Save Setting (Сохранить настройки)

Проверка работы перенаправления порта

Для проверки работы перенаправления портов нужно подключиться к компьютеру, используя внешний IP-адрес или имя хоста.

Нажмите win+r, введите mstsc и нажмите Enter:

В поле Компьютер dведите внешний IP-адрес роутера (который присвоен провайдером WAN-интерфейсу) либо имя хоста.

Нажмите Подключить:

(Тем самым вы устанавливаете соединение с WAN-портом роутера на 3389. При этом на роутере срабатывает перенаправление порта согласно правилу на внутренний IP-адрес 192.168.1.100 и указанный порт 3389)

Если вы увидите подпись Настройка удалённого сеанса, значит перенаправление порта работает:

В итоге вы должны увидеть рабочий стол удалённого компьютера (сервера удалённых рабочих столов):

Примечание

В веб-интерфейсе маршрутизаторов вместо настройки Port Forwarding может присутствовать настройка Virtual Server. А иногда — и та, и другая.

Имейте в виду, что для публикации одного порта можно использовать как настройку Port Forwarding, так и Virtual Server.

Разница в том, что настройка Виртуальный сервер позволяет переадресовывать (публиковать) только один порт на локальном компьютере, а с помощью настройки Перенаправление можно пробрасывать и отдельные порты, и диапазоны.

Рекомендуемые к прочтению статьи:

Открываем порты на роутере D-Link DIR-615, DIR-300 и других моделях

Настраивается проброс портов в панели управления роутером. Поэтому, нам нужно сначала зайти в настройки. Для этого, перейдите в браузере по адресу 192.168.0.1 (или 192.168.1.1). Укажите имя пользователя и пароль. Стандартные — admin и admin. Если у вас не получается зайти в настройки, то смотрите подробную инструкцию для устройств D-Link.

В настройках переходим на вкладку Межсетевой экран/Виртуальные серверы. И нажимаем на кнопку Добавить.

Ну а дальше, заполняем нужные поля. Я сначала сделаю описание каждого поля, которое нам нужно заполнить, а тогда прикрепляю скриншот, что бы было более понятно.

Обратите внимание, в выпадающем списке Шаблон. можно выбрать один из уже созданных шаблонов

Если нужного вам сервера там нет, то оставляем Custom.

В поле Имя, можно указать имя программы, или игры, для которой вы открываете порт на своем D-Link.

Протокол — выбираем нужный протокол.

Поля Внешний порт (начальный) и Внешний порт (конечный). Тут нужно указать начальный и конечный порт, который нужно пробросить. Если вы вообще не знаете, какие порты вам нужно открыть, то смотрите в настройках программы/игры, в инструкции, или на официальном сайте. Если вам нужно открыть только один порт, а не диапазон, то заполните только поле Внешний порт (начальный).

Внутренний порт (начальный) и Внутренний порт (конечный). Здесь указываем порт, или снова же диапазон портов, на который будет идти трафик с порта, который мы указали выше.

Внутренний IP — здесь, из списка выбираем компьютер, на IP которого будет перенаправляться трафик. Компьютер, для которого мы открываем порт, должен быть подключен к роутеру, что бы была возможность выбрать его из списка.

Остальные поля, о которых я не написал, как правило заполнять не нужно. Когда заполните все нужные поля, нажмите на кнопку Применить.

Вы увидите созданное правило, которое можно отредактировать (нажав на него), или удалить. Можно создавать новые правила для проброса портов, точно таким же способом.

Дальше, нужно сохранить настройки, и перезагрузить роутер. Система — Сохранить. Система — Перезагрузить.

И еще несколько важных моментов.

Если вы все сделали правильно (проверили настройки), но нужная вам программа, или игра так и не получает пакеты из интернета, то возможно, что их блокируем ваш брандмауэр. Стандартный, встроенный в Windows, или сторонний, который установлен у вас (как правило, встроен в антивирус). Нужно создать правило, и разрешить обращения через нужный порт. Или, на время проверки отключить его вообще.

Мы когда открывали порт, то указывали IP адрес компьютера. В списке, у вас может быть много устройство. Как найти нужный компьютер? Откройте вкладку Статус/DHCP. Там будут указаны все устрйоства, которые подключены на данный момент, их IP и имена. Вот по имени, вы уже сможете выбрать нужный вам компьютер. Писал об этом здесь.

Как узнать порт, или диапазон портов, которые нужно открыть?

Писал об этом выше. Эту информацию нужно смотреть в настройках игры, или программы. Там точно указан порт. Так же, такая информация должна быть в справке по программе, и на официальном сайте. В крайнем случае, можно загуглить:)

18

149197

Сергей

D-link

Как открыть порты на роутере TP-Link

С заводского конвейера в китайском Шэньчжэне маршрутизаторы известной фирмы TP-Link выходят настроенными по умолчанию и никакие дополнительные порты в такой конфигурации не прописаны. Поэтому в случае необходимости каждый пользователь должен самостоятельно открыть порты на своём сетевом устройстве. Зачем это нужно делать? И самое главное, как данное действие производить на роутере ТП-Линк?

Открываем порты на роутере TP-Link

Всё дело в том, что среднестатистический пользователь «всемирной паутины» не только просматривает веб-страницы различных сайтов, но и играет в онлайн-игры, скачивает торрент-файлы, пользуется интернет-телефонией и услугами VPN. Многие создают собственные сайты и запускают на своём персональном компьютере сервер. Все эти операции требуют наличия дополнительных открытых портов на роутере, поэтому необходимо сделать так называемый port forwarding, то есть «проброс портов». Разберём вместе, как это можно осуществить на маршрутизаторе TP-link.

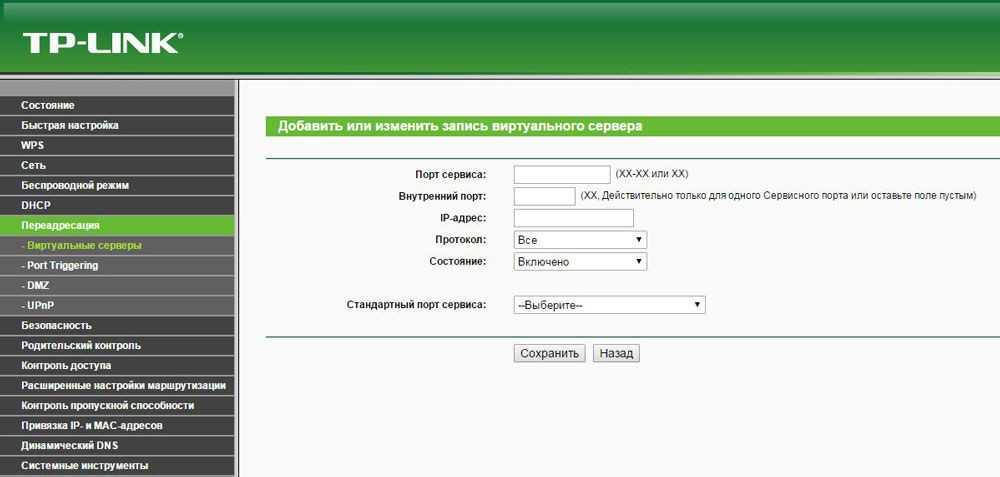

Проброс портов на роутере TP-Link

Дополнительный порт прописывается отдельно для каждого компьютера, подключенного к вашей сети. Для этого нужно попасть в веб-интерфейс маршрутизатора и внести изменения в конфигурацию устройства. Непреодолимых трудностей этот процесс вызвать не должен даже у начинающих юзеров.

1. В любом интернет-обозревателе в адресной строке вводим IP-адрес своего роутера. По умолчанию это или , затем нажимаем клавишу Enter. Если вы изменяли IP-адрес маршрутизатора, то уточнить его можно способами, описанными в другой статье на нашем сайте.

Подробнее: Определение IP-адреса роутера

В окошке аутентификации набираем в соответствующих полях актуальные имя пользователя и пароль доступа к веб-интерфейсу роутера. По заводским настройкам они одинаковые: . Жмём на кнопку «ОК» или клавишу Enter. В открывшемся веб-интерфейсе маршрутизатора в левой колонке находим параметр «Переадресация». В выпавшем подменю кликаем левой кнопкой мыши по графе «Виртуальные серверы» и затем по кнопке «Добавить». В строке «Порт сервиса» набираем нужный вам номер в формате XX или XX-XX. Например, 40. Поле «Внутренний порт» можно не заполнять. В графе «IP-адрес» пишем координаты компьютера, которому откроется доступ через этот порт. В поле «Протокол» выбираем из меню нужное вам значение: все, поддерживаемые роутером, TCP или UDP. Параметр «Состояние» переключаем в положение «Включено», если хотим сразу задействовать виртуальный сервер. Разумеется, что в любой момент вы можете его отключить. Есть возможность выбрать стандартный порт сервиса в зависимости от будущего предназначения. Доступны DNS, FTP, HTTP, TELNET и другие. В этом случае роутер автоматически выставит рекомендуемые настройки. Теперь остаётся только сохранить внесенные изменения в конфигурацию маршрутизатора. Дополнительный порт открыт!

Изменение и удаление портов на роутере TP-Link

В процессе эксплуатации различных сервисов у юзера может возникнуть потребность изменить или удалить порт в настройках роутера. Сделать это можно в веб-интерфейсе маршрутизатора.

1. По аналогии с вышеуказанным способом проброса портов вводим в браузере IP-адрес сетевого устройства, нажимаем Enter, в окне авторизации набираем логин и пароль, на главной странице веб-интерфейса выбираем пункт «Переадресация», затем «Виртуальные серверы».

При необходимости изменить конфигурацию задействованного порта какого-либо сервиса нажимаем на соответствующую кнопку, вносим и сохраняем исправления. Если вы хотите убрать дополнительный порт на роутере, то тапаем на значок «Удалить» и стираем ненужный виртуальный сервер.

В заключение хочется обратить ваше внимание на одну важную деталь. Добавляя новые порты или изменяя существующие следите за тем, чтобы не дублировать одинаковые номера

В этом случае настройки сохранятся, но ни один сервис работать не будет.

Мы рады, что смогли помочь Вам в решении проблемы.

Предварительная настройка для переброски портов

Прежде чем выполнять перенаправление, предварительно настроим сетевое оборудование. Открыв браузер, входим в «Панель управления». Далее переходим к режиму «Расширенных настроек», внизу передвигаем ползунок на соответствующий раздел. Теперь пользователю доступно полное меню настроек маршрутизатора.

На роутере DIR-615 должен быть настроен доступ к «мировой паутине», а также сохранена резервная копия конфигурации. Более подробно о доступе к интернету рассказано в отдельной статье, посвященной модели DIR.

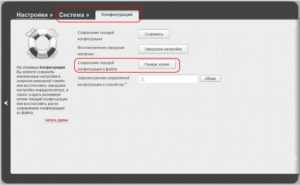

Для создания «бекапа» зайдем в раздел «Система», далее — «Конфигурация».

Нажимаем «Сохранить», переходим к пункту «Резервная копия». Указываем путь для сохранения текущей конфигурации сетевого оборудования.

На этом предварительная настройка завершена. Рассмотрим, как настроить перенаправления Link DIR.

Открытие портов на Asus

Процедура открытия портов на маршрутизаторах Asus проходит одинаково для всех моделей. Отличия обусловлены версией прошивки, установленной на устройстве. Старые роутеры Asus обычно имеют прошивку версии 1.x.x.x (для Asus RT-N16 — 9.x.x.x).

Для открытия портов маршрутизатора Asus со старой прошивкой выполнить такие действия:

• В веб-интерфейсе роутера войти в раздел «Расширенные настройки»/Advansed Settings и там перейти в подраздел «Интернет»/WAN.
• В подразделе «Интернет» открыть вкладку «Виртуальный сервер»/Virtual Server.
• Разрешить использование виртуального сервера (Enable Virtual Server), установив отметку «Да»/Yes напротив соответствующего пункта.
• Выбрать тип сервера из выпадающего списка Famous Server List или Famous Game List.
• Заполнить таблицу списка серверов, расположенную внизу страницы.

Поля для заполнения имеют следующее предназначение:

1. «Имя службы»/Service Name — название создаваемого правила справочного предназначения. Заполнится автоматически после выбора типа сервера.
2. «Диапазон портов»/Port Range — первый и последний номер последовательности портов, которые предполагается открыть, разделенные двоеточием. Также заполнится автоматически после выбора типа сервера.
3. «Локальный IP»/Local IP — IP-адрес компьютера в локальной сети, на который маршрутизатор будет переадресовывать входящие соединения из диапазона портов, указанного в предыдущем поле.
4. «Локальный порт»/Local Port на компьютере, куда будут перенаправляться входящие соединения. Обычно открывают такой же Port, как и в диапазоне портов.
5. «Протокол» — тип протокола, по которому будет идти трафик. Выбирается из выпадающего списка.

В новейших роутерах Asus по умолчанию стоит прошивка версии 3.x.x.x. Она удобнее для пользователя, прежде всего, тем, что там присутствует русскоязычный интерфейс. Открыть порты на таком маршрутизаторе еще проще. Для этого следует в веб-интерфейсе своего Asus перейти в подраздел «Интернет» и выбрать там вкладку «Переадресация портов». Содержание этой вкладки такое же, как и в старой версии прошивки, и настройки проводятся аналогичным образом.

После нажатия на кнопку «Применить» переадресация портов на роутере Asus будет полностью настроена.

Настройка роутеров

Есть роутеры с автоматическим открытием портов для этого в них предусмотрена функция, и в видеорегистраторе тоже включаем эту функцию. В большинстве случаев, хозяева бизнеса не помнят или не знают логины и пароли от роутеров. Эта функция в некоторых случаях помогает сэкономить время при настройке. Не всегда функция срабатывает тогда ничего не остается, как производить фактори резет роутеру.

Если у вас есть доступ к настройкам роутера и видеорегистратора смело включайте функцию UPnP, которая поможет достаточно быстро решать вопрос проброса портов. Особенно полезно, когда вы вручную задаете все порты и в локальной сетке есть еще ряд других устройств, к которым нужен удаленный доступ. Иначе, вы будете долго разбираться, какие устройства конфликтуют между собой.

UPnP функция автоматического проброса портов. Должна быть включена и в роутере, и в видеорегистраторе

Когда вы зашли в настройки роутера (маршрутизатора), найдите в нем меню «Виртуальные серверы», именно там необходимо прописывать перенаправление портов.

Где это может быть проиллюстрирую на скриншотах:

ASUS RT-N65U

Ньюансы

Еще несколько важных моментов и на этом завершу статью. Если об этом не сказать, у вас могут возникнуть трудности в настройке.

1. HTTP порт видеорегистратора и роутера имеет по умолчанию 80 порт. Для избежания конфликта на видеорегистраторе меняйте на 88, соответственно в маршрутизаторе делайте проброс 88 порта.
2. Внешний начальный и внутренний начальный порты в настройках роутера можно задать одинаковые, например, 37777, либо разные. Если вы задали внешний другой, тогда к видеорегистратору (камере) подключайтесь через тот порт, который задали. Подключение происходит через CMS программу, входящую в комплект с видеорегистратором.
3. Внешний конечный порт задавать не нужно.
4. Внутренний IP адрес задавайте для того устройства, к которому хотите подключаться удаленно. Это может быть необязательно видеорегистратор, но и принтер, ПК, сетевой накопитель.
5. Порты 80 — для подключения через браузер (HTTP), 37777, 37778 — для подключения через CMS программу (TCP, UDP), 34567 — RTSP (иногда называют мобильный) — для подключения через телефон (в старых видеорегистраторах это значение может быть 554, 654 и др.)

Пример настроек для подключения удаленного просмотра ip камеры с телефона

Посмотрите видео, где провожу сравнительный анализ видеокамер,  в нем показано, как производится настройка и подключение камер к видеорегистратору.

Совсем забыл.

Настройка проброса портов

Как пробросить порт на роутере? Включить проброс портов можно как автоматически, так и вручную. Автоматический способ возможен, если устройство имеет UPup. Эта функция даёт возможность перенаправить порт.

При обмене файлами через приложение торрент или создании локальной сети для игры, нужно удостовериться, что функция UPup включена. На модемах TP-Link это делается следующим образом:

1. Нужно включить меню роутера, ввести в адресной строке браузера свой IP и авторизоваться;
2. Выбрать пункт «Переадресация» и включить его.

Для модемов фирмы Asus:

1. Включить меню Интернета;
2. Найти пункт «Подключение» и активировать функцию UPnP.

Открываем порты на роутере D-Link DIR-615, DIR-300 и других моделях

Настраивается проброс портов в панели управления роутером. Поэтому, нам нужно сначала зайти в настройки. Для этого, перейдите в браузере по адресу 192.168.0.1 (или 192.168.1.1) . Укажите имя пользователя и пароль. Стандартные — admin и admin. Если у вас не получается зайти в настройки, то смотрите подробную инструкцию для устройств D-Link. В настройках переходим на вкладку Межсетевой экран/Виртуальные серверы. И нажимаем на кнопку Добавить.

Обратите внимание, в выпадающем списке Шаблон. можно выбрать один из уже созданных шаблонов

Если нужного вам сервера там нет, то оставляем Custom.
В поле Имя, можно указать имя программы, или игры, для которой вы открываете порт на своем D-Link.

Протокол — выбираем нужный протокол.

ПоляВнешний порт (начальный) и Внешний порт (конечный). Тут нужно указать начальный и конечный порт, который нужно пробросить. Если вы вообще не знаете, какие порты вам нужно открыть, то смотрите в настройках программы/игры, в инструкции, или на официальном сайте. Если вам нужно открыть только один порт, а не диапазон, то заполните только поле Внешний порт (начальный).

Внутренний порт (начальный) и Внутренний порт (конечный). Здесь указываем порт, или снова же диапазон портов, на который будет идти трафик с порта, который мы указали выше.

Внутренний IP — здесь, из списка выбираем компьютер, на IP которого будет перенаправляться трафик. Компьютер, для которого мы открываем порт, должен быть подключен к роутеру, что бы была возможность выбрать его из списка.

Остальные поля, о которых я не написал, как правило заполнять не нужно. Когда заполните все нужные поля, нажмите на кнопку Применить.

Вы увидите созданное правило, которое можно отредактировать (нажав на него) , или удалить. Можно создавать новые правила для проброса портов, точно таким же способом.

Дальше, нужно сохранить настройки, и перезагрузить роутер. Система — Сохранить. Система — Перезагрузить.

И еще несколько важных моментов.

Писал об этом выше. Эту информацию нужно смотреть в настройках игры, или программы. Там точно указан порт. Так же, такая информация должна быть в справке по программе, и на официальном сайте. В крайнем случае, можно загуглить:)

Шаг 3: Настройка проброса портов

После успешной авторизации в настройках роутера D-Link DIR-615 необходимо перейти на вкладку «Проброс портов» (Port Forwarding). На этой странице вы можете настроить проброс портов для нужных вам приложений и сервисов.

Для начала, введите название правила проброса портов в поле «Название» (Name). Это может быть любое удобное для вас описание, которое помогает идентифицировать данное правило.

Затем, выберите тип соединения из выпадающего списка «Протокол» (Protocol). Обычно вы можете выбрать TCP, UDP или оба варианта сразу, в зависимости от требований приложения или сервиса, для которого вы настраиваете проброс портов.

Далее, укажите внешний порт (External Port) и внутренний порт (Internal Port). Внешний порт — это порт, который открыт на внешнем IP-адресе вашего роутера и будет перенаправлен на внутренний IP-адрес и порт вашего устройства. Внутренний порт — это порт вашего устройства, на который будут направлены запросы, поступающие на внешний порт.

Если вы хотите настроить проброс портов только для определенного IP-адреса, выберите его из списка «Выбор IP-адреса» (Choose IP Address). Если же хотите настроить проброс для всех устройств в локальной сети, оставьте поле пустым или выберите вариант «ANY».

Нажмите кнопку «Добавить» (Add), чтобы сохранить настройки и применить проброс портов. После этого, правило проброса портов будет активно и запросы, поступающие на указанный внешний порт, будут направляться на соответствующий внутренний порт и устройство.

Предварительная настройка TP для переброски портов

Проброс портов на роутере TP-Link начинается с изменения параметров предоставления IP-адресов в локальной домашней сети пользователя.  Оборудованию, где станет применяться открытая ячейка, требуется сделать неизменный IP-address. Поскольку за адресацию в местной сети отвечает DHCP, нужно через меню попасть в список клиентов. Здесь будут отображены подключенные пользователи или устройства. Из перечня стоит скопировать нужный MAC-address.

Если имя компьютера неизвестно, а в списке более одного пользователя, узнать IP устройства доступно через операционную систему Windows. Простым методом считается определение через командную строку. Для вызова КС зажимается Win+R, в появившемся окне вводится код cmd, далее — ОК.

Затем ввести команду getmac. Таким образом, пользователь получит сведения об оборудовании. Если после ввода появилась ошибка, процедуру надо повторить, запустив ее от имени администратора.

Теперь открываем параметры DHCP. Здесь будет указан диапазон адресов. В этих рамках проводится адресация устройства в сети. К примеру, начальный IP — 192.168.0.100, а конечный — 192.168.0.199.

Следующий шаг заключается в открытии вкладки «Резервирование адресов», где надо выбрать «Добавить новую…». Если подобное действие не выполнить, устройству постоянно будет присваиваться «свежий» локальный IP-address.

В MAC- address вставляем код. Его надо скопировать из перечня клиентов DHCP либо из командной строки. В «Зарезервированный IP» вводится значение, входящее в рамки адресов. Процесс сохраняется.

Эта привязка появится в перечне. Однако для корректной работы следует перезагрузить роутер TP-Link.
