Установка видеонаблюдения своими руками пошаговая инструкция — подключение ip камер и аналоговых

Виды организации видеонаблюдения через интернет

Организовать видеонаблюдение через интернет можно двумя способами: жестко через статичный iP address или через динамический iP address, при помощи пиринговой связи P2P:

1. С выделенным IP адресом подключение не составляет труда. Камера подключается к роутеру или к модему. На компьютере с другой стороны прописываете IP address для доступа к камере.
2. Без выделенного IP адреса ситуация с одной стороны сложнее, но с другой стороны будет приятнее. Можно воспользоваться сервисом iVideon, Сервис позволяет подключить неограниченное число камер, но бесплатно только две. Работает с любыми типами адресов.

CMS для удаленного управление видеонаблюдением — локальная настройка.

При первом запуске выбираем язык, после чего появляется окно авторизации. По умолчанию LOGIN — super, пароль пустой. То есть ничего в поле вводить не нужно. Рекомендую сразу в настройках программы поменять логин и пароль что бы обезопасить доступ к своей системе наблюдения.

И попадаем в главное окно программы. Это основная рабочая область. Как видно из скриншота ниже, делится она на несколько рабочих областей. Слева — список устройств и камер к ним подключенных. Снизу — изменение формата отображения камер в главном окне и лог операций. Справа — информация о системе и разделы меню управления программой, камерами и ресивером.

Давайте рассмотрим подробнее меню настроек программы. Попасть в это меню можно перейдя по пути «настройки — локальные». Сдесь мы видим несколько вкладок.

1. Основные настройки —  конфигурация начального запуска, выбор пути к папкам для сохранения видеозаписей, а в случае с фото, еще и формат (bmp или jpeg), выбор языка и период хранения журнала.
2. Параметры тревоги — поведение программы в случае тревоги, работа с тревожными выходами, детекторами движения и поведении при потере сигнала.
3. Планы записи — определяем когда и с каких камер будет записан виде опоток на винчестер персонального компьютера.
4. Конфигурации DDNS — раздел для посвященных, лучше ничего тут не менять.
5. Версия программы — информация о состоянии ПО и его обновления.

Чем онлайн наблюдение через видео регистратор лучше, чем с компьютера?

Если у вас нет средств на покупку отдельного ПК для сервера, то гораздо более удобно купить специальный компактный видео регистратор и набор аналоговых или цифровых IP камер наблюдения. Изображение с них будет записываться на вставленный в корпус рекордера жесткий диск и одновременно транслироваться онлайн в локальную сеть и интернет.

• Во-первых, это это удобно, так как экономит место. Регистратор небольшой по размеру и его можно спрятать где-то в укромном месте комнаты, что удобно для домашнего исопльзования.
• Во-вторых, в большинстве современных моделей видеорегистраторов уже встроена поддержка различных сервисов, чтобы удаленно посмотреть видео с камер онлайн через интернет.
• Еще одна особенность — поддержка приложений для просмотра онлайн видео с мобильных устройств — iOS и Android.

В сегодняшнем уроке мы своими руками создадим полноценную систему видеонаблюдения через интернет, чтобы вывести регистратор с трансляцией видео с камер через интернет на монитор компьютера или экран смартфона и одновременной записью на жесткий диск.

Настройка камеры

Настройка удаленного доступа

Перед тем как подключиться к видеорегистратору через интернет, используя роутер, необходимо предварительно все настроить. Процесс настройки проходит в два этапа.

Настройка видеорегистратора

Для начала необходимо изменить параметры в самом устройстве, которое будет записывать и транслировать видео. Настраивается видеорегистратор следующим образом:

Настройка роутера

Закончив с видеорегистратором, можно настраивать маршрутизатор. Для этого необходимо сделать следующее:

После выполнения вышеперечисленных действий необходимо открыть браузер и в адресную строку прописать IP регистратора. Должно открыться меню устройства.

CMS для удаленного управления видеонаблюдением — установка программы.

Скачать программу CMS для персонального компьютера под управлением операционной системы windows можно с официального сайта производителя вашего устройства, если хотите постоянно наблюдать рекламу или «горячие предложения». Я же рекомендую скачать чистую программу CMS по нижеприведенной ссылке с Яндекс Диска без рекламы, дыр и вирусов.

Установка программы происходит стандартно, как и для других приложений Windows. Скачиваем и запускаем инсталятор. И пусть вас не пугает наличие только английского на стартовом окне установки. Инсталятор использует язык системы, а удобный для вас язык можно выбрать при первом запуске программы или изменить в настройках. Сама по себе прога мульти язычная.

В процессе установки программа попросит согласиться с условиями лицензионного соглашения. Далее предложат ввести путь для установки или оставить папку по умолчанию. Спросят создавать или нет значки в быстром запуске, меню программ и на рабочем столе. Ничего не обычного. После завершения установки она запустится сама.

Организация видеонаблюдения через высокоскоростной проводной интернет

Ещё сравнительно недавно подобный вариант можно было осуществить только через AHD-камеры с обязательной установкой видеорегистратора (ресивера). Несмотря на то, что и этот способ подключения камер сегодня распространён, всё больше людей переходят на иное оборудование – IP-видеокамеры. Поэтому имеет смысл рассмотреть оба этих варианта более подробно.

Такой видеорегистратор позволит сохранить более 1000 часов записейФОТО: wwss.kz

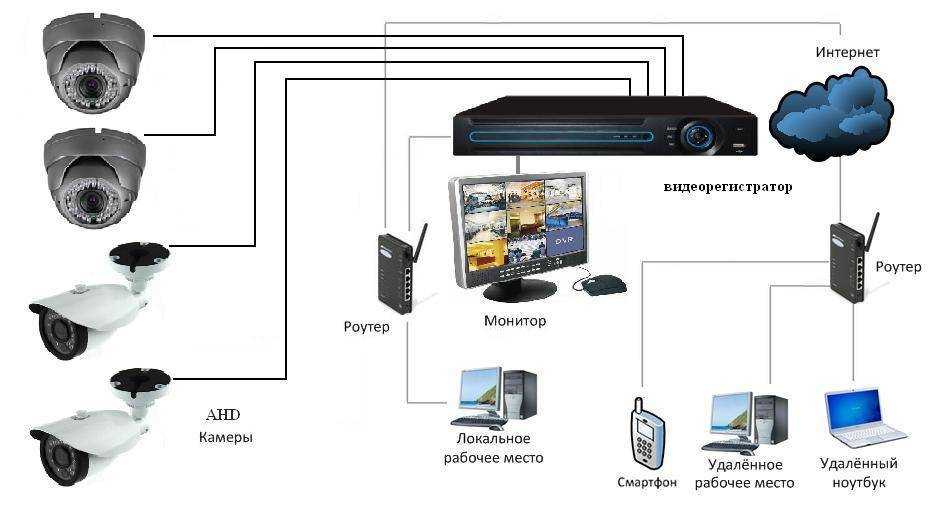

Наблюдение за объектом с применением AHD-видеокамер: оборудование и монтаж

Для того чтобы организовать подобное наблюдение потребуется следующее оборудование:

• камеры AHD с блоками питания;
• видеорегистратор (ресивер);
• компьютер;
• кабели;
• специализированное программное обеспечение.

Когда всё необходимое уже под рукой, можно приступить к монтажу.

Такие AHD видеокамеры легко настраиваются и могут устанавливаться на улицеФОТО: staer-sb.ru

Монтаж AHD-точек наблюдения

Первое, что необходимо определить – это количество камер и их расположение. Следует помнить, что для каждой из них потребуется своя точка питания. Далее будет рассмотрен вариант подключения с регистратором.

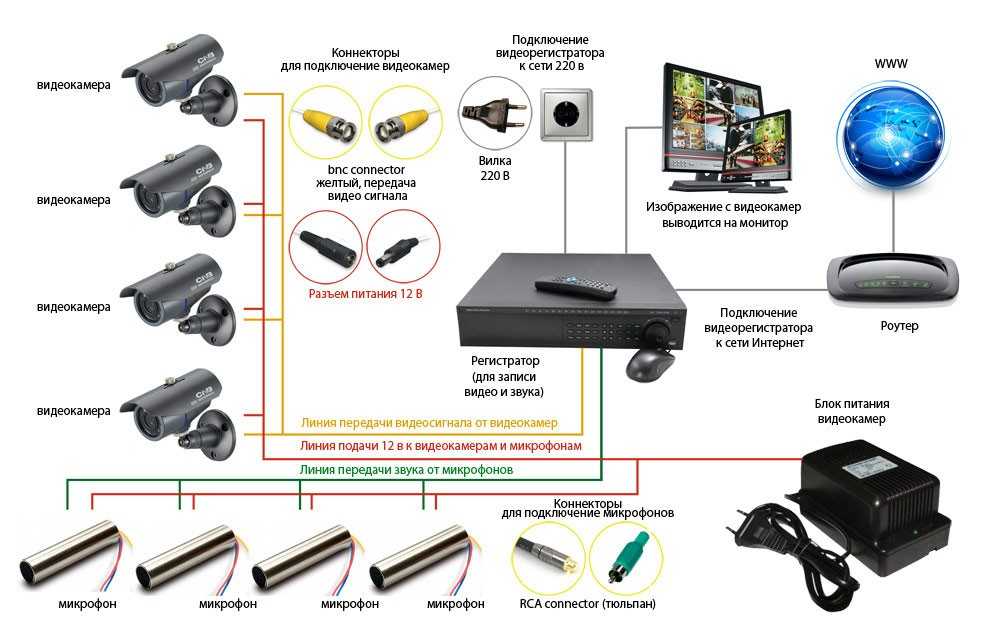

Для начала необходимо подключить 2 провода к видеокамере. К разъёму BNC монтируется провод, идущий к регистратору, а питание подключается к DC. Далее подключается сам регистратор, и подаётся питание на камеру.

Подключение нескольких точек AHD-видеонаблюдения к ресиверуФОТО: video.алгоритмуспеха.рф

Для отладки желательно подключить к регистратору монитор, после чего его необходимо перезагрузить. Когда изображение будет на мониторе, появится возможность настроить направление камеры с целью получения нужной картинки.

Коммутация с компьютером

Теперь необходимо подключить регистратор к компьютеру. Для этого нужно зайти в настройки сети-регистратора и установить IP-адрес, который имеет компьютер. Остаётся соединить регистратор с ПК при помощи патч-корда.

При наличии коннекторов и знании распиновки, патч-корд можно сделать самостоятельноФОТО: ekaterinburg.e2e4online.ru

Если речь идёт об организации видеонаблюдения через сеть, то здесь потребуется приобретение дополнительного оборудования, способного преобразовать аналоговый сигнал в цифровой. А вот стоимость его может превысить все остальные устройства, поэтому удобнее настроить удалённый доступ к своему компьютеру с иного устройства, что позволит просматривать данные жёсткого диска, на который будет производиться запись.

IP-камеры и их отличие от AHD

Здесь всё намного проще. Приобретается IP-камера, которую для начала подключают к компьютеру, после чего по её IP-адресу (указывается на коробке и в технической документации) появляется возможность входа в её настройки. Далее, в меню прописывается IP-адрес, выделенный провайдером, и порт входящего соединения (чаще всего, это 80).

IP-камера отличается от аналоговой только разъёмомФОТО: ekaterinburg.e2e4online.ru

Остаётся установить логин и пароль, который позволит просматривать изображение с камеры с любой точки доступа в интернет. На этом, настройку IP-камеры можно считать завершённой. Теперь её нужно лишь установить в нужном месте, подключить к питанию и интернет-кабелю.

Просматривать видео с камеры можно, введя http:// 92.245.37.237 (пример IP адреса):80 (номер порта). Однако подобные системы видеонаблюдения постепенно уходят в прошлое. Всё чаще провайдер предоставляет пользователю не статичный IP-адрес, а динамичный, который меняется при каждом включении компьютера, что препятствует возможности подключения подобной камеры. Значит, стоит рассмотреть иные варианты.

IP-адрес содержит много полезной информацииФОТО: prezentacii.info

Как подключиться к ip камере удаленно?

Благодаря технологическому развитию, сегодня в сфере безопасности и видеонаблюдения открывается широкий горизонт новых возможностей. В первую очередь, среди полезных функций можно выделить возможность отслеживания зафиксированной картинки удалённо посредством интернет-сети. Смонтировав новую систему или просто доработав уже установленную, можно наладить удалённый доступ в режиме онлайн из любой точки планеты.

Таким образом, находясь в квартире или загородном доме, можно увидеть, что происходит в офисе, воспользовавшись лишь удобным для себя устройством – телефоном, ноутбуком или планшетом. Уже не требуются кабели и провода, чтобы подключиться к системе видеонаблюдения.

Однако для того, чтобы удалённое подключение стало реальностью, необходимо знать, как наладить систему видеонаблюдения и какие сервисы для этого использовать.

Соблюдение условий при установке видеонаблюдения на даче через интернет

Возможность создание системы безопасности на даче с передачей видео и аудио сигнала по интернет диктует канал связи с сетью.

При наличии на даче проводной сети интернет провайдер обеспечивает стабильный, помехозащищённый канал связи, пропускная способность которого достаточна для большого количества камер. Подключение видеорегистратора или камер в случае выделенного ip адреса, динамического id или с использованием облачных технологий не составит труда, также, как и удаленный просмотр видео в реальном времени на мобильном телефоне или ноутбуке.

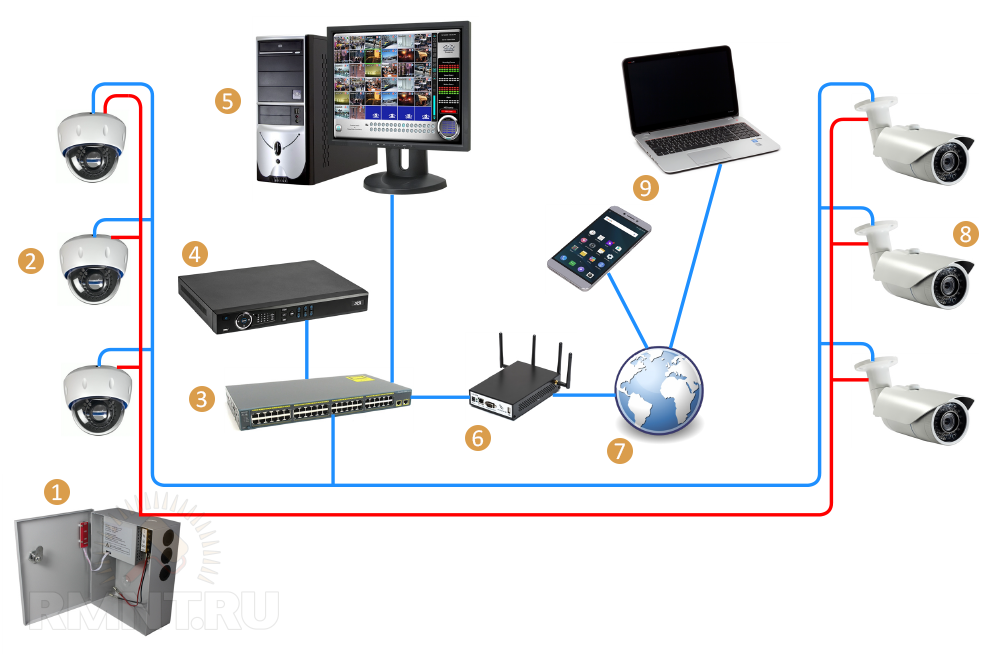

Схема работы удаленного видеонаблюдения

Видеонаблюдение через мобильный интернет 3G/4G серьезно ограничивает количество камер скоростью передачи видео и аудио сигнала. Скорость обмена данными зависит:

• от оборудования провайдера и его тарифа;
• удаленности от вышки;
• наличия поблизости ЛЭП или РЛС;
• складок и гор местности.

Реально в условиях 3G наблюдать среднего качества картинку с одной камеры.

Чаще всего создается архив на жестких дисках видеорегистратора с последующим его просмотром, а по нештатной ситуации на мобильный телефон приходит СМС и ММС от камеры с датчиками (движения, звука, дыма).

Использование IP камер со встроенными модемами 3G/4G, созданием архива и просмотр с применением облачных технологий организовать возможно. Но такое решение для дачи слишком дорого.

Доступ к роутеру: настраиваем с любого IP

В панели управления роутера нужно найти в меню раздел, посвященный безопасности. Затем открываем подраздел

«Трансляция сетевых адресов (NAT)». Необходимо создать правила трансляции адресов. Доступ к панели управления маршрутизатора будет осуществляться через протокол http. Как вариант, можно применять telnet, но данная технология считается устаревшей.

Применяться будет стандартный для протокола http порт 80. Как создается правило доступа:

• Интерфейс – нужно выбрать пункт, где у нас применено подключение к провайдеру.
• К примеру, выбираем ISP. Для вашего случая уточнить тип подключения можно в договоре, который вы заключили с провайдером.
• В пункте «Перенаправить на адрес» должен быть прописан IP нашего маршрутизатора.
• В графе «Новый номер порта назначения» указываем 80.
• Обязательно подтверждаем и сохраняем внесенные изменения, нажимая на «Сохранить».
• Выполняем перезагрузку маршрутизатора.

Теперь, чтобы войти в роутер извне. Нужно зайти на веб-сайт 2IP и прописать так называемый «белый» IP-адрес маршрутизатора.

Подключение IP камеры к регистратору через роутер

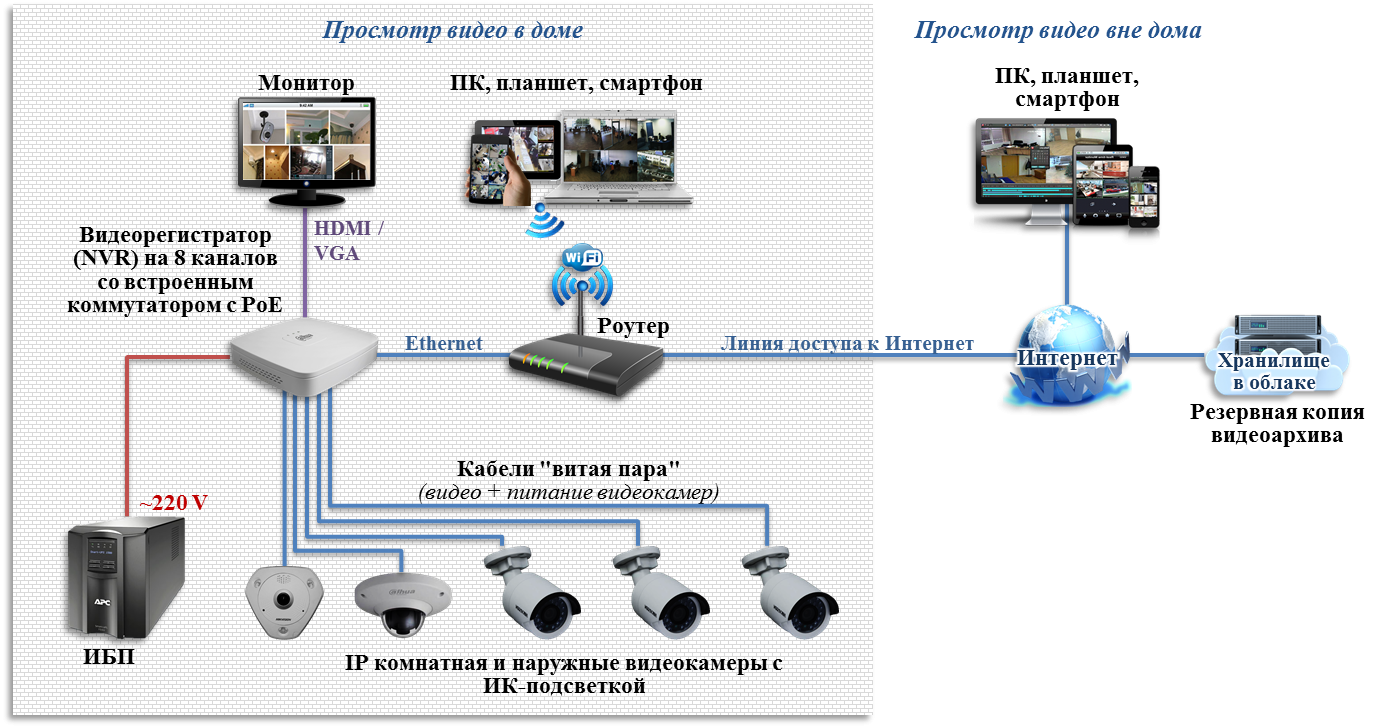

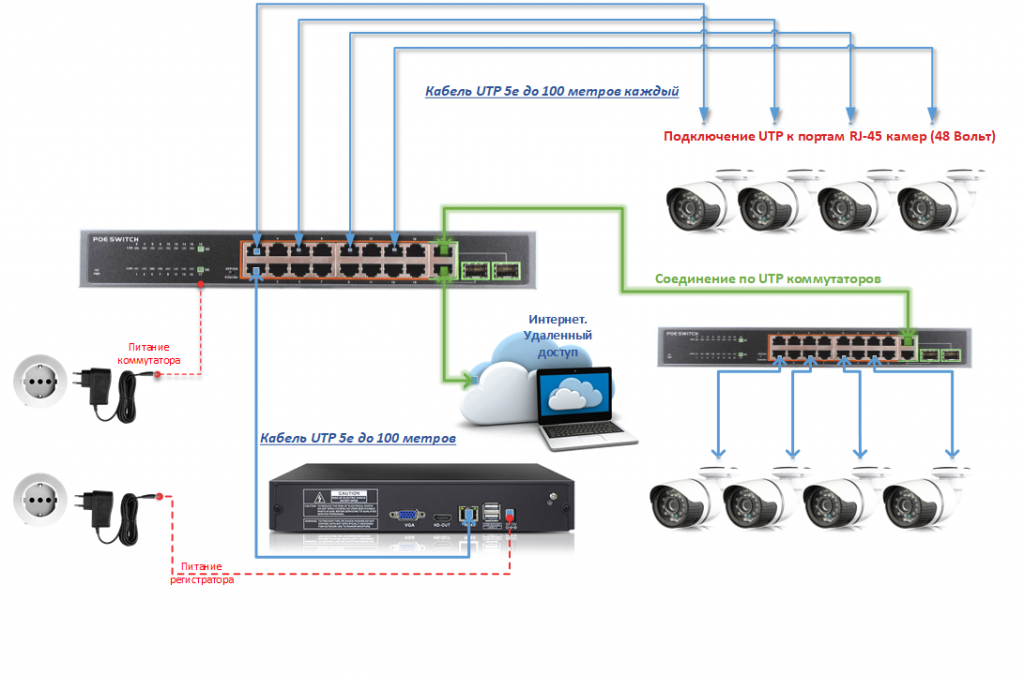

Пожалуй, наиболее распространённая схема подключения IP камер к видеорегистратору — через роутер, поэтому рассмотрим её. Камеры и сетевой регистратор с помощью патч-кордов подключаем к роутеру, подаём питание на оборудование, согласно заявленным характеристикам. К регистратору для просмотра картинки так же подключаем монитор, либо телевизор. В случае организации просмотра с помощью компьютера либо ноутбука, Ваше устройство так же должно быть подключено к роутеру, через патч-корд либо Wi-Fi, если Ваш роутер имеет функцию раздачи Wi-Fi сигнала.

Далее следует авторизоваться в регистраторе, по умолчанию логин: admin, поле пароль пустое. Изначально IP камеры и IP регистраторы имеют одинаковые IP адреса: 192.168.1.10, соответственно во избежание конфликта IP адресов, для начала необходимо поменять IP адрес на регистраторе. Если роутер поддерживает функцию DHCP – автоматическую раздачу сетевых настроек подключенному оборудованию, то в разделе регистратора «Сеть» включаем данную функцию.

Ваш роутер автоматически раздаст свободный IP адрес, той же подсети в которой находится роутер, либо в настройках роутера можно указать в какой подсети будет осуществляться раздача. Теперь можно добавлять IP камеры желательно так же по 1 штуке, во избежание конфликта IP адресов. Заходим в «Цифровые каналы» (вид меню может отличаться в зависимости от прошивки).

Добавляем камеры, жмём «Поиск». Видеорегистратор найдёт Ваши IP камеры даже из других подсетей.

На этом тему с видеорегистратором предлагаю закончить (остальные настройки мы рассмотрим в ближайшей перспективе) и перейти к персональному компьютеру, если требуется подключение IP камеры без регистратора напрямую к ПК (к сетевой карте либо через коммутатор).

Смотрим видео по теме.

Система видеонаблюдения WI-Fi и её организация

Для подобного подключения не потребуется ничего, кроме самой видеокамеры с адаптером питания и Wi-Fi-роутера, подключённого к сети. Дело в том, что у самого роутера имеется свой IP-адрес, который изменить невозможно.

Wi-Fi-маршрутизатор или роутерФОТО: cmp24.ru

Первым делом, камеру необходимо расположить в нужном месте и подать на неё питание. После этого по IP-адресу роутера нужно войти в его интерфейс и настроить соединение с видеоустройством. Сделать это будет очень просто – интерфейс современных роутеров понятен, для каждого шага на экране компьютера можно найти подсказку на языке пользователя.

Очень важно правильно расположить видеокамеруФОТО: happymodern.ru

Следующий шаг – это выход на саму камеру с ПК. Для этого необходимо открыть любой браузер и соединиться с точкой видеонаблюдения, введя её IP-адрес. Запрашиваемые логин и пароль находятся на коробке от видеокамеры и являются стандартными, поэтому, после соединения, их желательно поменять, во избежание несанкционированного доступа посторонних.

В идеале, камера должна охватывать всё помещение целикомФОТО: xxi.com.ua

Статья по теме:

Выполнив эти нехитрые действия, пользователь может быть уверен, что он сможет наблюдать за объектом независимо от того, где будет находиться. Единственной причиной, которая сможет этому помешать, является отключение электроэнергии. Но и здесь есть выход. Если подобное происходит периодически, желательно приобрести устройство бесперебойного питания, которое не позволит оборудованию отключиться в течение определённого времени.

Устройство бесперебойного питания спасёт при отключении электроэнергииФОТО: 2gis.ru

Подключение видеокамеры Wi-Fi без использования роутера

Здесь всё немного сложнее. При наличии подобной камеры и ресивера, не оборудованного модулем Wi-Fi, придётся снова отправляться в специализированный магазин или на интернет-ресурсы, торгующие нужным оборудованием. Необходимо приобрести USB-адаптер Wi-Fi, который позволит выполнить подобное соединение. После этого, сам ресивер подключается к персональному компьютеру посредством соответствующего провода, и производятся те же действия, которые были описаны выше.

Обычный USB-адаптер Wi-Fi для регистратора имеет очень малый размерФОТО: kst.by

Как настроить беспроводное подключение к интернету

Для организации домашней беспроводной сети нам понадобятся ADSL- или Ethernet-роутер (первый подключается к телефонной линии, второй — к выделенному каналу) с Wi-Fi модулем на борту.

Wi-Fi — это технология беспроводного обмена пакетов с данными между связанным с каналом провайдера роутером и клиентом (ноутбуком, компьютером, телефоном, планшетом).

Для подключения беспроводной сети нужен ADSL- или Ethernet-роутер с с Wi-Fi модулем

Процесс первичной (WAN) настройки этих устройств описан выше по тексту, поэтому далее мы рассмотрим лишь активацию Wi-Fi канала и построение на его базе беспроводной сети. Для этого необходимо проделать следующее:

1. Зайти в панель администратора, используя IP-адрес (192.168.0.1), логин и пароль.

2. Выбрать в меню раздел Wi-Fi, включить беспроводную передачу данных и задать параметры соединения (название, канал, режим и максимальное число клиентов).

3. Выполнить настройку безопасности соединений, задав пароль доступа.

4. Включить ноутбук или телефон и выбрать свою сеть по SSID (введенному названию), используя меню «Текущие подключения».

5. Ввести пароль доступа, и выбрать способ активации «Подключение по умолчанию».

После этого вы сможете использовать роутер не только для проводного, но и для беспроводного подключения к сети. Благодаря этому вы сможете сэкономить на мобильном интернете и организовать рабочее место в любой точке жилплощади.

Шаг 3: Подключение IP-камеры к видеорегистратору и настройка удаленного доступа

Подключение камеры к видеорегистратору

Сначала необходимо подключить IP-камеру к видеорегистратору. Для этого нужно включить регистратор в розетку и подключить его к Интернету. Затем следует подключить камеру к регистратору с помощью Ethernet-кабеля.

После того, как камера и регистратор были соединены кабелем, нужно убедиться, что устройства находятся в одной сети. Для этого нужно войти в настройки регистратора и проверить его IP-адрес.

Настройка удаленного доступа

Чтобы получить удаленный доступ к видеонаблюдению, необходимо настроить провайдера услуг интернета на удаленный доступ. Это может потребоваться определенных настроек маршрутизатора или использования брандмауэра.

После настройки провайдера услуг интернета, можно приступать к настройке регистратора. Для этого нужно войти в его настройки через браузер и перейти в настройки удаленного доступа.

В этом разделе нужно выбрать способ удаленного доступа: через облачный сервис или через статический IP-адрес. Если выбран вариант через облачный сервис, нужно зарегистрироваться на сайте производителя устройства, чтобы создать свой аккаунт и указать ID устройства в форме. Если был выбран статический IP-адрес, нужно будет указать его в настройках регистратора.

Когда настройки были сохранены, можно попробовать получить доступ к удаленному просмотру через браузер или мобильное устройство. Для этого нужно войти на сайт производителя, указать свой логин и пароль, и выбрать нужную камеру для просмотра.

Программы для просмотра видеонаблюдения со смартфона или планшета

Для просмотра видео со смартфона или планшета специально настраивать устройство не требуется. Выше был описан способ просмотра в веб-браузере, но гораздо удобнее скачать специальное приложение для этих целей. В настоящее время существует очень много утилит для описанных выше задач, но наиболее популярными являются 3 приложения.

1. TinyCam Monitor Pro поддерживает до 16 камер одновременно. Умеет работать с камерами от разных брендов. Есть несколько мультиэкранов. Настройки можно переносить с одного устройства на другое. Можно прямо из программы записывать данные на какой-либо носитель. Есть возможность цифрового увеличения изображения.
2. IP Cam Viewer позволяет работать сразу с несколькими камерами, объединять их в группы, записывать видео на носитель. Есть функция масштабирования изображения. Можно установить виджет приложения для быстрого доступа и получения актуальной информации. Поддерживает около 700 моделей.
3. Exacq Mobile. Работает на Android и iOS, поддерживает одновременно 48 камер, удобная навигация в приложении, функция масштабирования.

Интересной особенностью данных приложений является то, что они могут работать с любыми IP-камерами по всему миру. Можно подключить не только камеры установленные дома, но и в других местах. Если камера без логина и пароля, то достаточно просто ввести ее IP-адрес в настройках приложения. С помощью подобных приложений можно подключиться к видеокамере подъезда, двора, стоянки. Достаточно лишь узнать у тех, кто устанавливал камеры, ее IP-адрес, логин и пароль.

Видеонаблюдение при помощи веб камеры своими руками

Для создания простой системы видеонаблюдения на базе веб камеры, нам потребуются следующие элементы:

Видеонаблюдение с веб камерой

Далее располагаем камеру в планируемом месте: вешаем над дверью в подъезде, либо реализовываем скрытое видеонаблюдение через веб камеру – прячем ее в любом укромном месте так, чтобы камера могла спокойно следить за происходящим, при этом оставаясь незамеченной.

Подключить камеру к ПК и настроить трансляцию изображения будет достаточно просто: подсоединяем кабель к USB выходу компьютера, устанавливаем необходимое и дополнительное программное обеспечение, и по желанию настраиваем видеонаблюдение через интернет.

Какое потребуется подключение

Существует несколько способов подключения видеорегистраторов к сети Internet. Среди них можно выделить следующие:

Далеко не все дешевые модели видеорегистраторов способны работать с беспроводными сетями. Кроме того, для них важна частота сигнала.

Особенности использования роутера и 3G-модема

Некоторые пользователи подключают видеорегистраторы к интернету, используя сети 3G или 4G. На самом деле пользоваться таким методом не стоит. Дело в том, что работа мобильных сетей во многом зависит от качества покрытия. При плохой связи скорость работы интернета будет слишком низкой для передачи данных с видеорегистратора. Лучше подключать устройство через роутер или Wi-Fi.

Нужно понимать, что видеопоток в приемлемом разрешении (когда хорошо видно, что именно происходит перед камерой), это мегабайты информации. Быстро передавать такие объемы способно только проводное соединение.

Настройка RVI и сервера

Шаг 1. Установка и настройка ПО RVI на сервере

Для удаленного доступа к RVI необходимо сначала установить и настроить ПО на сервере. Скачайте ПО RVI с официального сайта разработчика и установите его на сервер. После успешной установки необходимо настроить соединение с базой данных.

Для настройки соединения с базой данных необходимо ввести адрес сервера, логин и пароль. После успешной настройки соединения можно перейти к настройке удаленного доступа.

Шаг 2. Настройка удаленного доступа к серверу

Для настройки удаленного доступа к серверу необходимо установить и настроить VPN-соединение, которое обеспечит безопасность при удаленном доступе к серверу. После установки VPN-соединения необходимо настроить правила на сервере.

Для настройки правил на сервере необходимо открыть порт для удаленного доступа к серверу через интернет, а также настроить аутентификацию пользователей. После настройки правил на сервере можно перейти к настройке доступа к RVI.

Шаг 3. Настройка доступа к RVI

Для настройки доступа к RVI необходимо настроить права доступа пользователей к данным в RVI. Для этого можно создать новые группы пользователей и настроить их права. Также можно настроить права доступа пользователей к конкретным документам в RVI.

После настройки прав доступа можно продолжить работу с RVI через удаленный доступ с любого компьютера, подключенного к интернету.

Удаленная настройка регистратора.

Оговорюсь сразу, необходимо что бы ваш ресивер поддерживал удаленное управление, и в его настройках эта функция была активирована. В противном случае ничего не получится.

Меню удаленной настройки.

Для того что бы попасть в настройки самого регистратора, а не программы необходимо пройти в мню Настройки — Удаленные. И откроется меню ресивера. Оно абсолютно такое же как и меню на регистраторе. Это и есть его меню. Расписывать не вижу смысла, все описано в статье «Настройка видеорегистраторов» на примере комплекта TBTEC.

Рассматривать работу других разделов меню CMS для удаленного управления видеонаблюдением не буду. Они просты как настройки тетриса, да и все есть в видео уроке в начале статьи. Ну и еще хочется добавить что программу проще и стабильнее еще надо поискать. За все время работы с ней не было зафиксировано ни одного вылета или зависания. Успешно тест прошла CMS для удаленного управления видеонаблюдением и на слабых машинах, что несомненный плюс.

На этом считаю статью завершенной и хочу откланяться. С нетерпением жду ваших комментариев. До встречи.

Шаг 1: Установка приложения

1.1 Поиск приложения в магазине

Перед установкой приложения необходимо убедиться, что ваш телефон поддерживает работу с регистратором видеонаблюдения. Для этого проверьте настройки телефона или обратитесь к инструкции по эксплуатации.

После этого вам необходимо найти приложение на официальном магазине приложений для мобильных устройств:

• Google Play для устройств на базе Android
• App Store для устройств на базе iOS

Введите в поисковой строке название приложения и нажмите кнопку «Найти». В результате поиска вы увидите список с найденными приложениями.

1.2 Установка приложения

Чтобы установить приложение, нажмите на кнопку «Установить». В процессе установки телефон может запросить разрешение на доступ к ряду функций, таких как камера, микрофон, геопозиция и другие.

Разрешите приложению доступ к необходимым функциям, чтобы оно могло корректно работать. После завершения установки приложение автоматически появится на главном экране вашего телефона.

GSM и 3G ВИДЕОНАБЛЮДЕНИЕ

До сих пор мы подразумевали что имеем проводной интернет канал, но иногда требуется организовать удаленный доступ к видео в беспроводном варианте. Начнем с того, что ранее рассмотренные способы работают и здесь. Действительно, какая разница как тянуть сигнал.

С технической точки зрения все реализуется просто:

• приобретаем модем;
• подключаем 3G, 4G, LTE интернет (кому как повезет) и пользуемся.

Только существует одно но – скорость передачи данных. Возьму за основу видеокамеру разрешением 1 Мпк. Ее поток при скорости 25 кадров/секунду составляет около 8 мБит/с. Дальше просто оцените скорость беспроводного интернета в месте предполагаемой установки камеры. Учтите, нужно брать скорость исходящего соединения, поскольку телекамера будет работать на передачу.

Я пишу эту статью за городом, сидя в 3G интернете. Отвлекся на минуту, сделал замеры и получил: 13.19 Мбит/с входящей и меньше 1 Мбит/с исходящей скорости.

Это значит, что я могу, установив здесь телекамеру:

• просматривать видеонаблюдение разрешением 1 мегапиксель со скоростью 3 кадра/ сек.;
• организовать полноценное online наблюдение в формате CIF (352*288 px).

Кстати, термин «онлайн» может означать многое. В контексте данной статьи я его применяю как возможность просмотра в режиме реального времени со скоростью 24-25 кадров в секунду.

Таким образом 3G видеонаблюдение может обмануть ваши ожидания. Но, если вас интересует просмотр свершившихся событий, то не все мрачно. Например, приобретаете камеру с встроенным детектором движения и записью.

При наличии в зоне обзора движения камера будет записывать информацию на встроенный носитель. Поскольку устанавливать ее придется не на Бродвее, то времени на передачу информации в «облако» или на другой носитель окажется достаточно даже при медленном интернете.

Про особенности выбора камеры для наблюдения через интернет можно посмотреть здесь.

Не забывайте – скорость беспроводного интернета определяется провайдером и местными условиями. От того что вы приобретете 4G модем сеть быстрее не станет.

Что касается GSM видеонаблюдения, то оно чаще применяется совместно с системами сигнализации для удаленного контроля состояния охраняемого объекта.

  *  *  *

2014 — 2023 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Программа для работы с IP камерами

Все настройки ip камер мы выполнили, но работать через браузер с ними ой как не удобно. Здесь самое время снова вспомнить о том софте, который шел с камерами на CD — посмотрим теперь на вторую программу для камер IP наблюдения — SecurView. Она позволяет одновременно добавить в одну панель управления все то, что мы можем увидеть в разделе «Live View» в веб-интерфейсе, в котором показывается картинка с каждой камеры в отдельности.

После установки программы надо по отдельности добавить каждую камеру. Запускаем прогу и в правом окошке в разделе «Settings», в пункте «Camera List» высветятся все подключенные к сети IP камеры. Кликаем по одной из них, нажимаем кнопку «Add Camera» и вводим логин/пароль для доступа к ней.

То же самое проделываем со всеми нашими камерами. После добавления всех устройств в программу, должно получиться примерно так:

Также, как и через браузерную панель управления, здесь можно задать расписание записи, отправку уведомления и другие полезные функции.

Несмотря на более-менее достаточный функционал поставляемых вместе с IP камерами программ от изготовителя, для построения профессиональной системы видеонаблюдения я бы рекомендовал работать с более продвинутым софтом, например с удобной и многофункциональной программой для ip камер WebcamXP. Как? Вы это уже знаете, если прочитали статью, ссылку на которую я давал в начале этой страницы.

Не помогло

Удаленное подключение к системе видеонаблюдения.

Для настройки по локальной мы должны быть подключены к тому роутеру, от которого получает свой адрес наш ресивер. Идем в меню «настройки — устройства«. Открывается окно.

Для начала необходимо добавить область, тут особо пояснять нечего. В созданную область добавляем устройство. И видим окошко с сетевыми настройками и разной аббревиатурой. Спокойно, сейчас все объясню   .

Если вы подключаетесь по локальной сети, то просто жмем IP поиск. Программа выполнит сканирование сети и портов устройства, выведет информацию в табличке. Вам же будет необходимо ввести логин — пароль от регистратора, выделить его и нажать кнопку ОК.

Если вы хотите подключиться по IP через интернет, находясь не в локальной сети с вашим устройством, то необходимо ввести внешний IP вашей сети, номер порта и login — password и клацнуть ОК. Но есть один момент. Ваш ай пи адрес должен быть статическим а не динамическим. То есть IP должен быть постоянным и не меняться с перезагрузкой роутера. Этот параметр можно уточнить у вашего провайдера.

Практически все ресиверы поддерживают cloud технологию и способны транслировать Р2Р видео поток. Для удаленного подключения через сервер необходимо узнать серийный номер устройства. Подходим к монитору видео регистратора и лезем его меню на вкладку «Информация«. Так де убеждаемся что напротив параметра NAT статус написано «связанный» или «подключено». Это значит что сетевая настройка выполнена правильно и мы можем подключиться удаленно. Если нет, то читаем мою статью с видосом на тему «Настройка видеорегистраторов«.

Итак, с записанным серийным номером возвращаемся к нашему ПК и вводим его в соответствующее поле вместе с логином и паролем от регистратора. Ставим галочку рядом с параметром «облако» и кликаем ОК. Все, устройство добавлено.

Для того что бы просмотреть картинку с камер необходимо в левом меню основного окна программы кликнуть дважды на устройстве и дождаться пока не появится список камер. Затем перетащить в окно отображения либо отдельные камеры, либо устройство целиком. Готово.

Подключение сетевой камеры к локальной сети через роутер

Инструкция настройки CMS для видеонаблюдения

Сегодня нам предстоит осуществить настройку cамой распространенной версии CMS для видеонаблюдения — General CMS, рассмотрим основные функции и достоинства данной программы. Видеонаблюдение через CMS — это максимально удобный способ удаленного просмотра и управления видео-системой. При помощи данной программы можно не только просматривать записи удаленно на самом устройстве, но и вести запись на ПК, где установлен данный клиент.

СMS клиент работает c NVR и DVR видеорегистраторами и ip видеокамерами, поддерживающие протокол Onvif.

∇Удаленный просмотр видеоархива и видеокамер в онлайн режиме ∇Управление PTZ видеокамерами ∇Отображение звука ∇Объединение различных устройств в одну систему

Альтернативные варианты удаленного доступа

Чтобы начать им пользоваться, нужно пройти регистрацию и скачать программное обеспечение. Стоит заметить, что знание IP-адреса камеры недостаточно для ее просмотра. Чтобы получить полный доступ, потребуется другая дополнительная информация.

При бесплатном использовании ресурса доступно подключение лишь двух камер. Чтобы иметь большее количество камер, требуется перейти на платный тариф. Кроме того, на платном тарифе существует возможность записи и хранения в Интернете видеороликов, записанных по расписанию или при появлении в поле зрения объектива движущегося объекта съемки.

Беспроводные видеоглазки имеют множество достоинств по сравнению с обычными дверными глазками, а также по сравнению с другими системами наблюдения. Узнать об их преимуществах можно тут.

Если имеется готовая система видеонаблюдения, управляемая с одного устройства, то зачастую в нем есть гнездо для подключения интернет-кабеля. Таким образом, можно получить доступ ко всей локальной сети. Но при использовании такого подключения следует устанавливать сложные логин и пароль для предотвращения несанкционированного доступа.

Зачастую это случается при открытии на почте писем от неизвестных отправителей, имеющих какие-то вложения. При своей работе программа-вирус отправляет злоумышленникам необходимую для подключения информацию. Это позволяет использовать камеру без ведома ее хозяина.

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа «папа». Там два разъема «+» и «-«. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный — минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.
