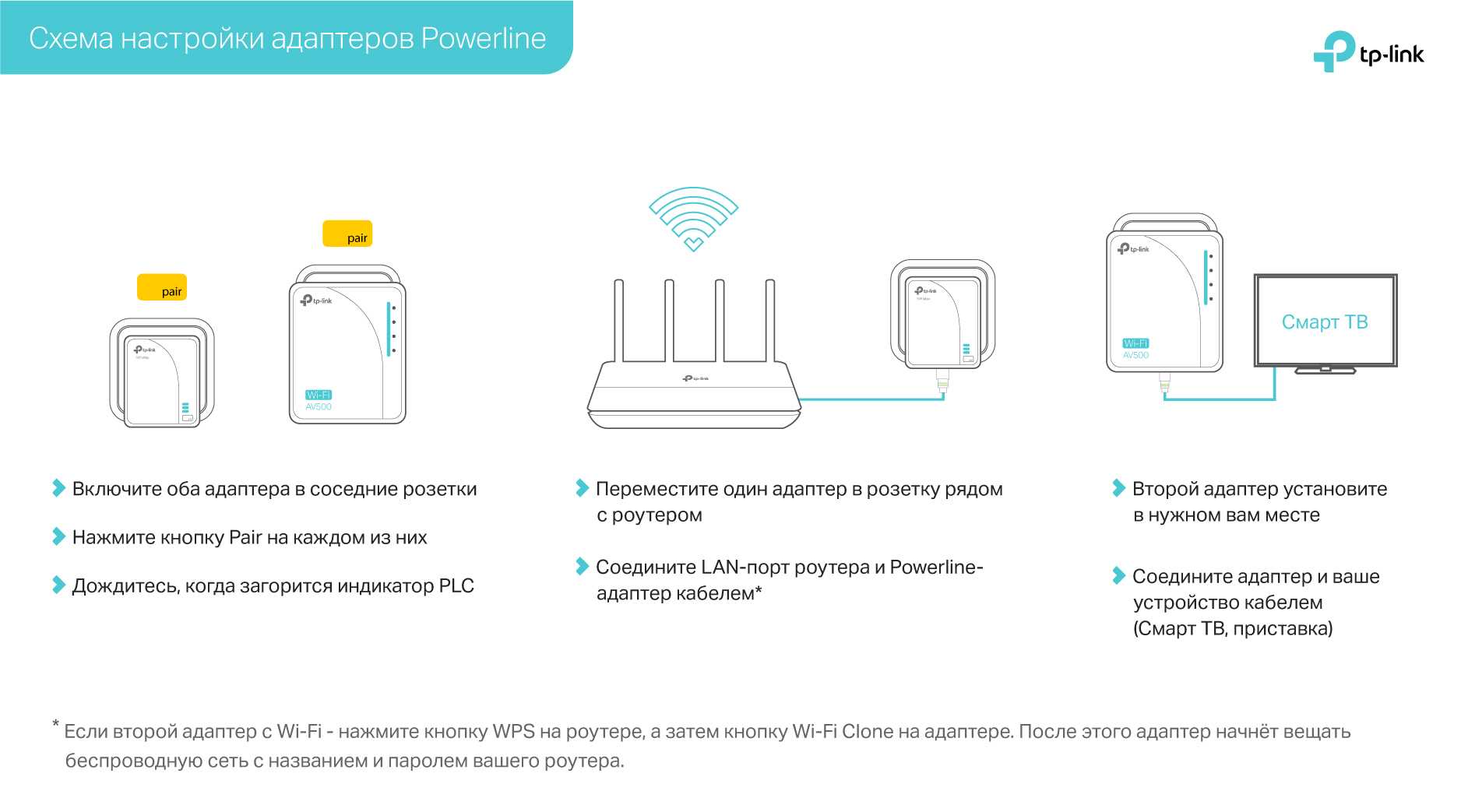

Пошаговая инструкция по подключению
1. Подключаем адаптер к LAN-порту роутера витой парой. Адаптер фактически не занимает электрическую розетку и в него уже можно включать удлинитель. Кроме порта и розетки — никаких иных разъемов у него нет. 2. Подключаем PLC-адаптер в розетку 220 вольт. 3. После этого надо нажать и подержать более 15 секунд кнопку Pair/Reset. Будет сгенерирован новый ключ. 4. После этого снова зажимаем Pair/Reset, но теперь уже 3-4 секунды и отпускаем. 5. Сразу же берем второй адаптер и включаем его в электрическую сеть в необходимом месте. 6. На нем тоже нажимаем кнопку Pair/Reset на 15 секунд для сброса существующего ключа и генерации нового, после чего жмем кнопку 3-4 секунды и отпускаем.
Ждём пока устройства соединятся и проверяем работу.

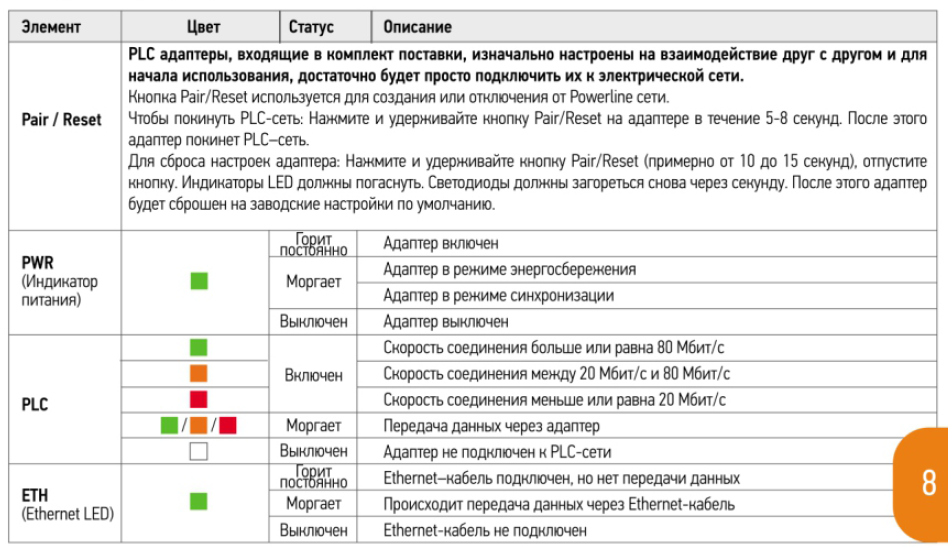

Обозначения индикаторов

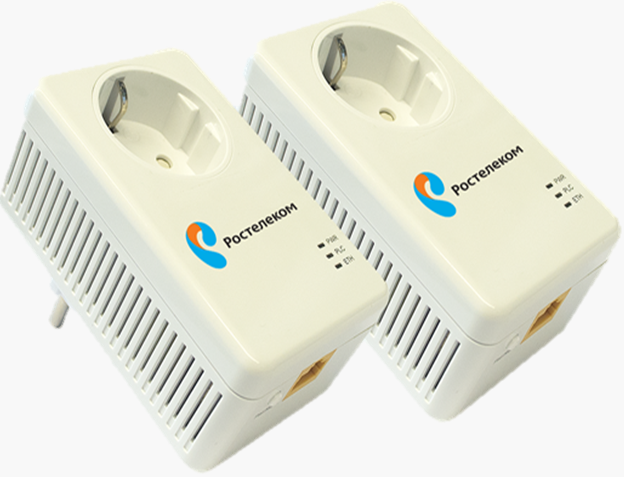

QTECH PLC RT 500-2 Комплект сетевых PLC адаптеров (2шт.) Оборудование от ПАО «Ростелеком» в рамках услуги «Интерактивное ТВ»
QTECH PLC RT 500-1 Дополнительный сетевой PLC-адаптер (1шт.) Может использоваться как дополнительный адаптер к уже имеющемуся комплекту.
Технические характеристики
Интерфейсы 1x 10/100 Ethernet Base-T Проходная розетка Кнопка Security/Reset Типы подключения Bridge (мост) Тип модуляции 1024/256/64/16/8—QAM, QPSK, BPSK, ROBO Диапазон частот от 1.8 МГц до 67.5 МГц Сетевые протоколы IPv4/IPv6 IGMP Snooping, IGMP v1/2/3 IP multicast, QoS DSCP, VLAN Безопасность 128-bit AES шифрование Управление Утилита настройки и мониторинга PLC сети Физические параметры Питание: 100-240В , 50/60 Гц Проходная розетка: 250В/16А Относительная влажность: 10-90% Рабочая температура: 0°- 40°C Размеры (мм): 100(д) x 55(ш) x 80(г) Вес (г): 166
Требование к подключению

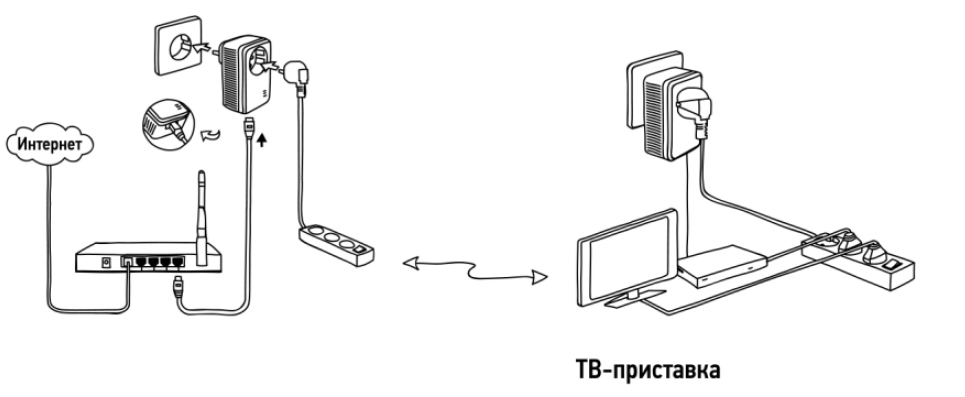

Используйте адаптер согласно рисунку. Для обеспечения оптимального функционирования PLC адаптера и существенного улучшения качества работы сети мы рекомендуем использовать следующую процедуру подключения. Подключите PLC адаптер непосредственно к настенной электрической розетке (без удлинителя).
Адаптер следует использовать только в том направлении, как показано на рисунке ниже.

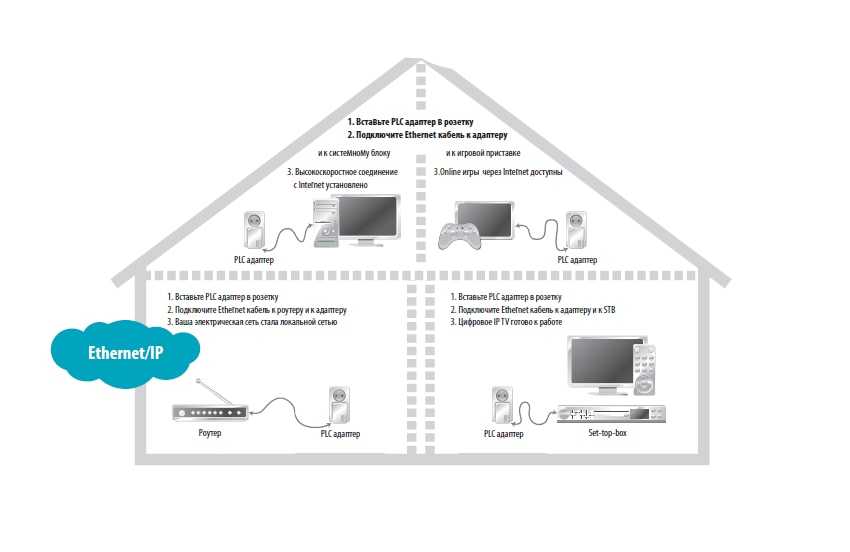

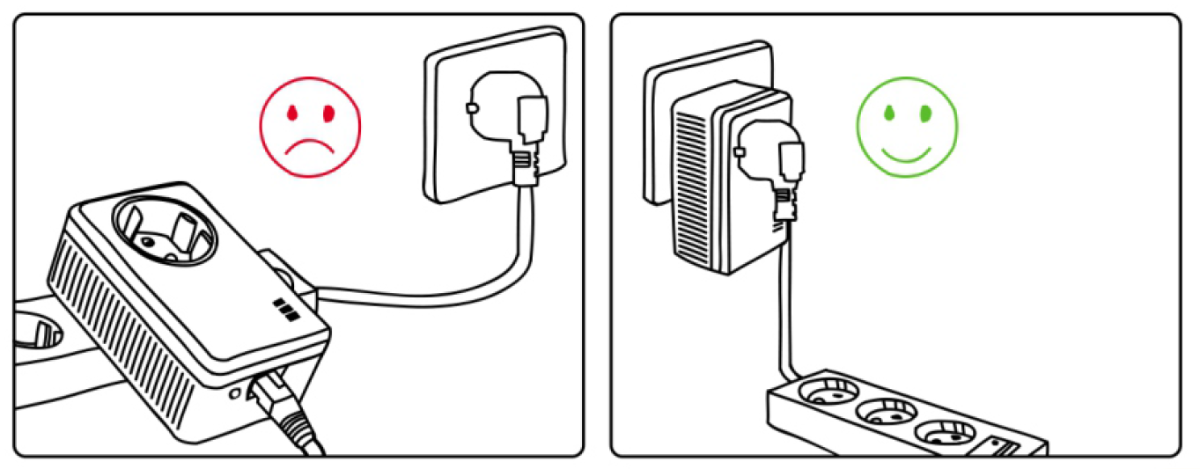

Типовая схема подключения адаптеров в домашних условиях Не подключайте PLC адаптер к удлинителю, разветвителю, переноске или устройству защиты от перенапряжений, так как это может ухудшить производительность сети. Для эффективного применения функции фильтрации PLC адаптера и повышения качества передачи данных в сети всегда подключайте удлинитель к встроенной розетке электрического сетевого адаптера.

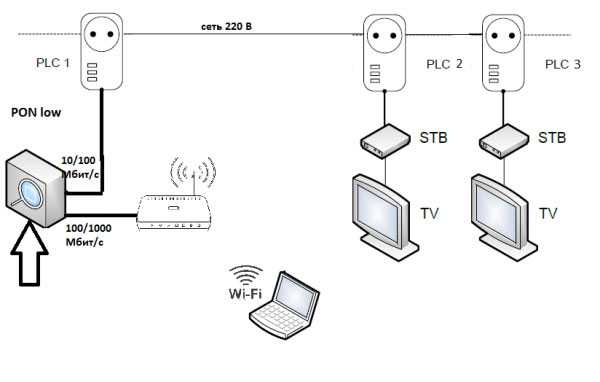

Схема подключения дополнительных адаптеров
К электросети можно подключить несколько устройств, но одновременно использовать кнопку Pair/Reset можно только на двух устройствах. Создание электросети с помощью кнопки Pair/Reset Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера А и удерживайте ее нажатой в течение 1-3 секунд. Индикатор питания начнет мигать. Шаг 2. Нажмите кнопку Pair/Reset электрического сетевого адаптера В и удерживайте ее нажатой в течение 1-3 секунд. Индикатор питания начнет мигать. Это необходимо сделать в течение двух минут после нажатия кнопки Pair/Reset на адаптере A. Шаг 3. Подождите приблизительно 60 секунд, пока электрические сетевые адаптеры A и B не соединятся друг с другом. После установления соединения индикаторы питания обоих адаптеров перестанут мигать и будут гореть непрерывно.
Подключение к существующей PLC сети
PLC адаптеры A и B сформировали сеть HomeplugAV. Необходимо подключить PLC адаптер C к этой сети. Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера С и удерживайте ее нажатой в течение 1-3 секунд. Шаг 2. Нажмите кнопку Pair/Reset электрического сетевого адаптера А или В и удерживайте ее нажатой в течение 1-3 секунд. Шаг 3. Подождите приблизительно 60 секунд, пока электрические сетевые адаптеры не соединятся друг с другом. После установления соединения индикаторы питания электрических сетевых адаптеров A, B и C перестанут мигать и будут гореть непрерывно.
Последовательность выполнения шагов 1 и 2 можно менять. Выход из существующей PLC сети Пользователь хочет удалить одно устройство (адаптер C) из этой сети. Шаг 1. Нажмите кнопку Pair/Reset электрического сетевого адаптера С и удерживайте ее нажатой в течение 5-8 с. Электрический сетевой адаптер C будет сброшен и перезапущен. (Во время сброса индикатор питания электрического сетевого адаптера C погаснет, во время перезапуска он будет мигать, а затем начнет непрерывно гореть). Шаг 2. Дождитесь завершения сброса
Источник
Что такое PLC — адаптер от Ростелеком
PLC – адаптер представляет собой небольшое компактное устройство, подключаемое в электрическую розетку. Тем, у кого дома стоит маршрутизатор, устанавливающий беспроводное соединение, может показаться, что его использование не оправдано. Хотя это совсем не так. Например, если у клиента Ростелеком подключен интернет, и имеется игровая приставка, которая не подключается по WI-FI, чтобы выйти с неё в интернет потребуется тянуть провода через все комнаты. Этого можно избежать, воспользовавшись переходником для создания Powerline сети.Преимущества:
- стабильное соединение по всему дому, вне зависимости от перекрытий и препятствий;
- процесс установки и подключения очень прост и не занимает много времени;
- светодиодные индикаторы, расположенные на устройстве, оповестят о возникших проблемах;
- высокая скорость передачи данных.
Воспользовавшись PLC — адаптером от Ростелеком можно значительно уменьшить протяжённость проводов по квартире, тем самым освободив пространство.

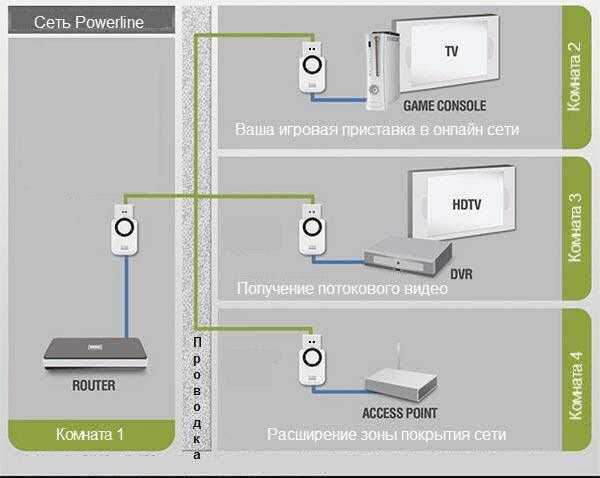

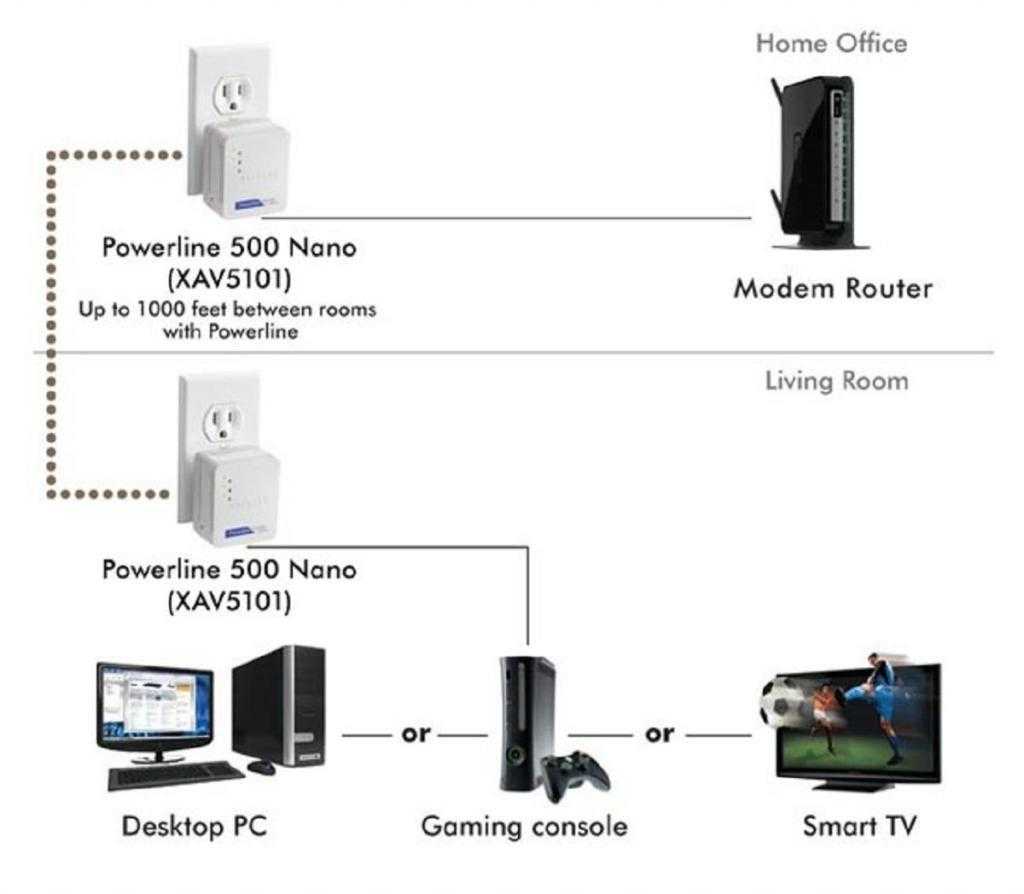

Схема подключения PLC — адаптера
Купить оборудование можно в любом отделе продаж Ростелеком.
В комплект для создания Powerline сети входят: два ПЛС — переходника и несколько кабелей со входом LAN.Схема подключения:
- Установить переходник Ростелеком в доступности от розетки и модема.
- Соединить при помощи LAN – кабеля роутер и PLC.
- Используя второй LAN – кабель присоединить дополнительный к подключаемому девайсу.
- Включить оба адаптера в розетку.
Устройства обнаруживают друг друга в автоматическом режиме, и устанавливают между собой соединение по электропроводке.
