D-link dir-620

DIR-620 откат на заводскую прошивку после ZyXEL Keenetic и DD-WRT

DIR-620 пожалуй самое «грустное» изделие Тайваньской фирмы. Уж сколько написано про кривизну софта, но и новые версии прошивок не всегда лучше предыдущих. При этом стандартные возможности интерфейса зачастую не позволяют залить предыдущую версию прошивки. В этой статье я расскажу, как вернуться на заводскую прошивку, даже если у Вас была установлено альтернативное программное обеспечение от ZyXEL Keenetic или прошивка DD-WRT.

Аппаратные различия DIR-620

DIR-620 — это эксклюзив для рынка СНГ, так как больше нигде в мире его приобрести невозможно. Под маркой DIR-620, в зависимости от ревизии аппаратного обеспечения, могут скрываться совершенно разные изделия. Которые абсолютно не совместимы друг с другом по части прошивок. Эта статья относится к маршрутизатору DIR-620 с версией аппаратного обеспечения А1. Данная модель построена на процессоре RaLink RT3052F имеет память на 32 МБ и флешку на 8 МБ.

Где взять оригинальную заводскую прошивку для DIR-620

Прошивок под DIR-620 развелось очень много. Я для отката использую самую стабильную на мой взгляд версию 1.2.102 от 18 мая 2011 года. Скачать ее можно на официальном сайте D-Link: ftp://ftp.dlink.ru/pub/Router/DIR-620/Firmware/RevA/Old/DIR_620-1.2.102-20110518.bin

Восстановление загрузчика DIR-620

Для восстановления заводской прошивки я буду использовать TFTP сервер. Поэтому необходимо установить оригинальный uBOOT 3.3.2 от Zyxel, если он у Вас еще не установлен. Прошивка загрузчика от ZyXEL даёт возможность восстановления маршрутизатора без вскрытия при неудачной прошивке. После чего можно будет использовать TFTP для восстановления. Этой возможности нет в оригинальном загрузчике от D-Link :-(. Если текущая прошивка от D-Link, то читаем здесь — http://deadc0de.ru/uboot.html. Если установлена прошивка от ZyXEL Keenetic, то читаем в моей статье //moonback.ru/page/dir-620-vosstanovlenie-uboot-zyxel-keenetic.

Установка TFTP сервера и настройка компьютера для прошивки DIR-620

Скачиваем TFTP сервер: http://tftpd32.jounin.net/download/tftpd32.400.zip. Распаковываем архив в удобное для Вас место. К примеру в c:/tftp/. В эту же папку копируем скаченную прошивку для DIR-620. Файл прошивки необходимо переименовать в rt305x_firmware.bin. Прошивка возможна только по витой паре, никакой Wi-Fi не поможет, то есть должно быть физическое подключение патч-кордом между маршрутизатором DIR-620 и сетевой картой Вашего компьютера. Меняем адрес сетевой карты Вашего компьютера на 10.10.10.3, устанавливаем маску сети 255.255.255.0, остальные поля заполнять не надо.

Восстановление прошивки DIR-620 с помощью TFTP сервера

1. Выключаем маршрутизатор из розетки.
2. Подключаем патч-кордом сетевую карту компьютера с одним из портов LAN маршрутизатора. Я обычно использую LAN1.
3. Запускаем TFTP сервер.
4. Нажимаем кнопку RESET и удерживая ее подключаем питание. Через 5..10 секунд отпускаем кнопку RESET. Маршрутизатор должен начать загрузку с TFTP сервера.

По окончании загрузки, через пару секунд, маршрутизатор начнет прошиваться. После чего перезагрузится.
Не забудьте восстановить настройки сетевой карты компьютера.

Проверяем прошивку DIR-620

Набираем в адресной сроке браузера адрес http://192.168.0.1/ В окне приветствия вводим имя пользователя и пароль (admin — admin)

Как сбросить настройки DIR-620

Чтобы окончательно избавиться от воспоминаний прошлой жизни рекомендую сбросить конфигурацию маршрутизатора на значения по-умолчанию. Для этого нажмите и удерживайте в течении 15 секунд кнопку RESET. Ориентируйтесь по индикаторам на лицевой панели. Как только они потухнут, то сразу отпустите кнопку RESET.

голоса

Рейтинг статьи

Подключение маршрутизатора

Для обеспечения оптимальной работы маршрутизатора его необходимо правильно настроить, но перед этим нужно выполнить его физическое подключение. Это делается несложно. В разъём с надписью Internet вставляется провод, приходящий от интернет-провайдера или модема, например от компаний Ростелеком, Beeline или Мегафон.

Если получение к каналу интернета происходит беспроводным способом — то в разъём USB устанавливается модем, поддерживающий формат WiMAX, 3G GSM или CDMA. Роутер поддерживает не все существующие модемы. Список совместимых модемов можно узнать на сайте производителя, или на форумах, посвящённых этому маршрутизатору.

Как установить прошивку

При установке, необходимо убедиться в соблюдении этих требований:

1. Роутер должен быть подключён к электросети
2. Должно быть соединение между маршрутизатором и компьютером путём кабеля
3. Отсутствие подключённых USB-устройств
4. Не должно быть подключения с помощью Wi-Fi
5. Кабель провайдера должен быть отключён от порта Internet

Для запуска перепрошивки необходимо зайти в раздел “Система” и выбрать подраздел “Обновление ПО”. Затем на странице с полем для выбора файла с целью обновления программного обеспечения указывается путь к файлу с прошивкой и нажимается кнопка “Обновить”

Сам процесс займёт от 5 до 7 минут. Во время перепрошивки могут возникать некоторые ошибки в браузере, разрывы соединения и прочие проблемы, но на это не следует обращать внимания. По истечению этого времени, маршрутизатор необходимо будет перезагрузить.

Но существует и альтернативный способ, без вскрытия маршрутизатора. В этом способе последовательность действий следующая: Итак, для того чтобы обновить прошивку для начала ее нужно скачать, конечно же, с официального сайта, для данной ревизии прошивку скачать можно здесь. MTU Для ТТК пропишите 1400, для других сначала оставьте по умолчанию, если не заработает, то узнайте, сколько должно быть у Вашего провайдера;.

Прошивка Dir 620 d1 в Zyxel Keenetic

Поддержка web-камер, 3G модемов, NAS, причем все это одновременно ! Но не из коробки. Из коробки этот роутер имеет всесьма скромные возможности. Всем, кому не нравится стандартная прошивка — просто залейте альтернативную прошивку. Она просто работает. Все пашет, даже современные 4g модемы.Кроме этого, прошивка дает вам полноценный Linux.

Но будьте осторожны. Новые ревизии ревизии C1 )) могут не работать с прошивкой Vampik. У меня прошлогодние C1.

Прошивки DD-WRT, Open WRT и Zyxel Kinetiс данная ревизия роутеров не поддерживает, так как в устройстве используется чип Broadcomm. И сборок на этот чип в официальных сообществах пока не предвидится.

Для начала надо восстановить заводскую прошивку. Дело в том что на последнюю прошивку от Dlink-а ничего не установится.

У меня стояла 20131018_1247_DIR_620C1_2.0.9_sdk-master.bin . Вполне рабочая версия, бета, но Web — интерфейс и стабильность работы просто ужасные. Хотя заявленные функции роутер выполняет.

Обычной заливкой через веб интерфейс понизить прошивку не получится. Придется заливать в Recovery Mode. Опишу подробнее.

— скачиваем прошивку 1.0.8 — сама прошивка на момент написания статьи тут — заходим в настройки сети — сетевого адаптера на компе и меняем значения с автоматических параметров на свои

Для обновления через аварийный режим используйте любой броузер.Задайте на сетевой карте адрес компьютеру вручную в свойствах протокола TCP/IP, например, IP 192.168.0.2 маска 255.255.255.0 шлюз 192.168.0.1 предпочитаемый DNS-сервер 192.168.0.1.

Затем отключите питание роутера, зажмите кнопку «Reset», включите питание и удерживайте кнопку еще 10 секунд. Далее обратитесь по адресу 192.168.0.1 и вставьте прошивку по запросу.

Ждем пока прошьется, ничего не трогаем, смотрим за поведением индикаторов, потребуется 3-5 минут примерно, когда загрузится закрываем браузер, ребутим роутер, пользуемся.

Dir 620 некорректная прошивка – ПК портал
Заранее предупрежу, что еще одна интересная тема — прошивка DIR-620 ПО Zyxel — это тема отдельной статьи, которую я напишу в ближайшее время, а вместо этого текста помещу сюда ссылку на данный материал.

Назначение и характеристики роутера

Слово «роутер» (router) переводится на русский язык как маршрутизатор. Основная его задача — помогать в построении компьютерной сети между различными устройствами, например смартфон — компьютер — планшет — оргтехника и т. п. Устройство представляет собой мини-сервер, через который осуществляется сообщение гаджетов между собой и глобальной сетью.

Принцип работы роутера заключается в его способности присваивать подключённым к нему девайсам адреса, то есть собственные уникальные имена. После этого, используя запрограммированные алгоритмы, он распределяет на эти адреса приходящий сигнал от интернет-провайдера или другого оборудования. В памяти маршрутизатора имеется специальная таблица — в ней и указаны пути прохождения сигнала к устройствам. Периодически посылая тестовые пакеты по этим адресам, роутер отслеживает их подключение.

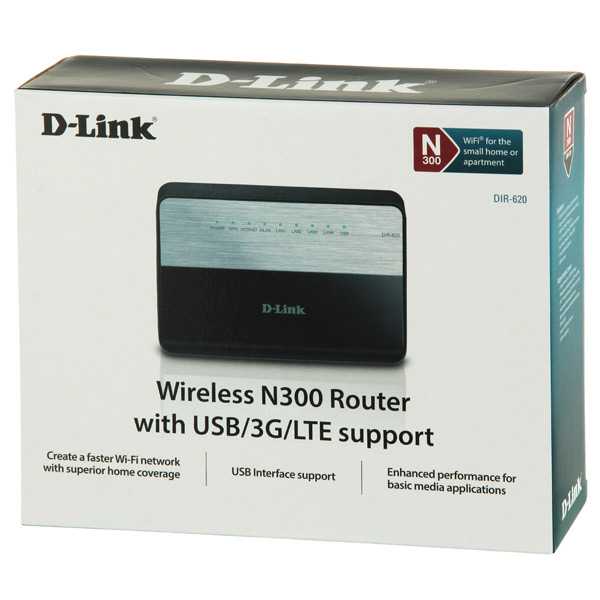

Физически роутер DIR 620 представляет собой небольшого размера коробку с портами ввода-вывода. Один из портов, выделенный серым цветом, предназначен для подключения провода, по которому организовывается соединение с интернетом, — это порт входа. Четыре порта LAN служат для проводного подключения девайсов и являются выходной группой устройства. Впереди располагается USB-разъём стандарта 2.0. Он служит для подключения адаптера:

• 3G;
• CDMA;
• WiMAX.

Возможно включение комбинированного устройства. Кроме портов, роутер снабжён двумя антеннами, обеспечивающими уверенную передачу Wi-Fi-сигнала. Имеется также разъём для подключения блока питания c постоянным напряжением 5 В и силой тока не менее 2 А.

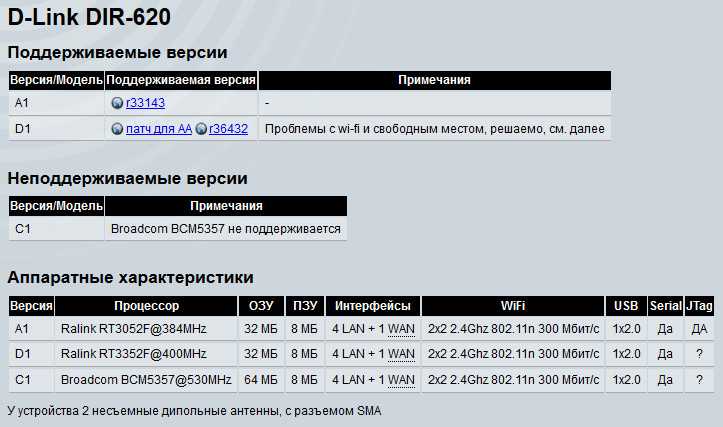

Ревизии D-Link DIR 620

Под серией DIR 620 производителем выпускается несколько устройств, отличающихся друг от друга как «железом», так и внешним видом. Различия указываются в виде версий ревизий и прошивки. Разницу характеристик D-Link DIR 620 в разных версиях для наглядности удобно представить в виде таблицы.

Ревизия	Чип процессора	Flash	Тип памяти	WLAN	Версия USB
A1E	RT 3052 (384 МГц)	8 Мб	SD RAM 32 Мб	2T2R/300 Мб/с	2.0
B1E	RT 3052 (384 МГц)	8 Мб	SD RAM 32 Мб	2T2R/300 Мб/с	2.0
C1E	BCM5358 U (530 МГц)	8 Мб	DDR1 64 Мб	2T2R/300 Мб/с	2.0
D1E	RT 3352 (400 МГц)	8 Мб	SD RAM 32 Мб	Bult in SoC 300 Мб/с	2.0
A/E1A	RT 8196D (620 МГц)	8 Мб	SD RAM 32 Мб	2T2R/300 Мб/с	2.0
D/F1A	MT7620N (580 МГц)	8 Мб	DDR1 64 Мб	2T2R/300 Мб/с	2.0
S/G1A	BCM 5357 rev2 (500 МГц)	8 Мб	SD RAM 32 Мб	Bult in SoC 300 Мб/с	2.0
A/A1A	RT 8196D (620 МГц)	8 Мб	DDR1 64 Мб	Bult in SoC 300 Мб/с	2.0

Превращаем D-Link DIR-320 в Zyxel Keenetic

D-Link DIR-320 — роутеры очень распространенные. Их ставит Ростелеком, их продает почти каждый компьютерный магазин. Аппараты вцелом неплохие: WiFi N-стандарта, 4 lan порта, поддержка ipTV, имеется USB-порт (возможна работа с USB модемами).

Но, к сожалению, стабильность работы оставляет желать лучшего.

Мы рассмотрим версию NRU B1. Последняя официальная прошивка на сайте: ftp://ftp.d-link.ru

версия 1.4.3 от 14.08.2013. Но и она всех проблем в работе роутера не решает. Аппарат по-прежнему очень часто «зависает» — помогает только перезагрузка.

На нашу радость, народные умельцы собрали прошивку для этого аппарата из оригинальной роутера ZyXEL KEENETIC. И работает она гораздо стабильнее родной. Поддерживает больше USB модемов.

Внимание. Данная прошивка лишает Вас гарантии на устройство

Все дальнейшие манипуляции Вы проводите на свой страх и риск. Автор данной статьи и компьютерный магазин «Компас» не несут никакой ответственности за возможную порчу вашего оборудования!

1) Подсоединяем роутер кабелем к ПК. Задаем сетевой карте компьютера автоматическое получение IP.

2) Любым тонким предметом нажимаем кнопку reset сзади роутера и держим ее 10 секунд — сбрасываем роутер на «заводские» настройки.

3) Теперь заливаем прошивку Keenetic. Но вот в чем загвоздка (и об этом молчат другие инструкции по перепрошивке). Через администрирование роутера она не заливается — выдает ошибку «incorrect firmware». Либо изображает деятельность, но на выходе остается тот же D-link. Для того, чтобы таки залить прошивку, входим в режим восстановления.

4) Отключаем роутер из сети. Снова нажимаем кнопку reset и держим ее.

5) Включаем роутер в сеть, не отпуская reset.

6) Ждем 10-15 секунд, отпускаем кнопку.

7) Открываем веб-браузер, заходим на 192.168.0.1

В окошке выбираем файл прошивки, нажимаем кнопку «обновить».

9) Ждем окончания прошивки («power» должен загореться ровным зеленым светом).

10) Теперь роутер доступен по адресу 192.168.1.1 логин — admin, пароль — 1234.

Важно. Прошивка заменяет МАС на свой

Не забудьте вписать вручную родной МАС адрес роутера. Он указан на нижней крышке (если вы не меняли его на МАС компьютера до этого).

Не забывайте, залитая прошивка от Keenetic — адаптированная, и обновлять её новыми сборками с сайта Zyxel нельзя!

Подобная прошивка существует и для D-Link DIR-620, но это уже тема совсем другой статьи.

Установка

Версия A1

Если роутер не прошит в последнюю версию ПО (1.2.102-20110518), то сначала прошейте DIR_620-1.2.102-20110518.fwz или DIR_620-1.2.16-20110127.fwz (только для 1.2.1), после этого через веб интерфейс стандартной прошивки можно будет прошивать U-Boot образы названные как .

У ревизии A1 отсутствует режим восстановления через web, дабы не искать serail кабель и не вскрывать роутер, крайне рекомендуется .

1.Скачиваем образ.

2.Прошиваем:

• Через веб интерфейс стандартной прошивки.

• .

• .

Если не получилось установить через веб интерфейс стандартной прошивки, то можно поставить, как промежуточную, эту прошивку (логин/пароль: root/root), а потом уже из нее обновиться до последней версии OpenWRT (скопировать прошивку через scp и прошить mtd как описано ниже)

Если вы хотите прошить оригинальную прошивку, через scp или wget скачайте в /tmp затем запустите

mtd -r write /tmp/DIR_620-1.2.102-20110518.bin firmware

Версия D1

Скачиваем образ

Через интерфейс стандартной прошивки можно прошивать U-Boot образы названные как .

Так же можно прошивать через режим восстановления (при прошивке openwrt, он не стирается, так что в случае чего, роутер всегда можно восстановить),

Для этого необходимо :

• 1) на компьютере установить статический ip-адрес сетевого адаптера 192.168.0.2
• 2) выключить роутер, зажать кнопку “WPS/reset” и включить питание роутере. НЕ ОТПУСКАЯ кнопки “WPS/reset” подождать 30 секунд и отпустить кнопку.
• 3) Браузером зайти по адресу 192.168.0.1 на котором вместо стндартного интерфейса входа будет укороченный интерфейс позволяющий только загрузить прошивку.
• 4) загружаем прошивку. По окончании заагрузки роутер сам перезагрузится

Улучшаем функционал с помощью Zyxel

Несмотря на активное противодействие компании, прошивка D-Link DIR-620 может быть от другого поставщика, Zyxel или Asus.

Однако подойдет она только если в поле H/W указана ревизия А1, а в поле F/W стоит значение 1.0.6 (компания достаточно быстро «лишила» модем уязвимости, поэтому релизы посвежее, скорее всего, поддерживать Zyxel не будут). При этом может возникнуть вопрос: зачем рисковать оборудованием и гарантией на него ставить неродное программное обеспечение?

• Скромный функционал и ненадежность родного ПО;
• Незначительное увеличение скорости загрузки интернет-страниц и скорости работы различных приложений;
• Заметное расширение функционала – USB порты поддерживают внешние накопители, 3G и 4G модемы и т. д.
• Наличие встроенного торрент-клиента (правда, с ограничением скорости всего в 1024 кб/с).

Этот хитрый финт возможен из-за того, что «железо» в DIR-620 и Zyxel Keenetic используется примерно одинаковое и в целом отличаются они только ценой и программным обеспечением. Обновление проводится 2 способами – со вскрытием внутренностей и без применения отвертки, на основе модифицированной прошивки от deadc0de. Рассматривать будем второй, как более простой и не требующий кучи времени, сил и активной работы паяльником.Естественно, установка подобного ПО производится на «страх и риск», т. к. в этом случае вы можете испортить маршрутизатор и лишиться гарантии.

Прошивка D-Link DIR-620 Zyxel:

Теперь вы знаете, как производится прошивка D-Link DIR-620.

Прошивка от Keenetic Lite на D-Link DIR-320

На радость всем моим постоянным злопыхателям читателям я продолжаю баловаться прошивкой всяких сетевых девайсов. Очередной пациент — роутер D-Link DIR-320 ревизии B1. В анамнезе у сего китайского маршрутизатора — постоянно теряющиеся настройки Wi-Fi. Первым делом я проверил аппаратную часть и заменил подозрительный конденсатор (ESR-метр показал ненормально высокое значение ESR и сильно заниженную, по сравнению с номиналом, ёмкость). Однако особого эффекта эта операция не дала. Что же, попробуем решить проблему заменой программной части.

Пальпация показала, что роутер несёт на борту a фирменную прошивку версии 1.4.3 (на FTP производителя она на данный момент последняя; да и вообще, скорее всего, последняя).

Исходная прошивка DIR-320/B1 (версия 1.4.3)

Если мне не изменяет память, с завода серия DIR-320/B1 выходила с более старыми прошивками, которые имели свои заморочки (периодически не пускали в админку с корректным паролем, например; решалась проблема обновлением прошивки из аварийного режима). Короче, с родными прошивками всё ясно и всё грустно. (Дабы меня в очередной раз не упрекнули в тотальной нелюбви к продукции уважаемого производителя, отмечу, что у D-Link есть очень неплохо отлаженные прошивки — для большей части HW-ревизий DIR-300, например. Но вот другие серии типа DIR-320 или DIR-600/620 — это глюкодром.)

Вдумчивое гугление показало, что любимую мной прошивку DD-WRT на данную модель портировать никто не собирается (в общем-то, и правильно — нечего тратить силы на такую ерунду, когда есть более интересные кандидаты). Что касается OpenWRT, то официальных сборок конкретно под DIR-320 тоже нет, зато есть сборки от энтузиастов. Например, вот эта. Что же, уже неплохо. Хотя, судя по отзывам, у этой сборки есть определённые проблемы со скоростью Wi-Fi. Ещё одна альтернатива — порт прошивки от Keenetic Lite (этот роутер построен на аналогичном «железе»). Если верить отзывам, эта прошивка — одна из самых стабильных, среди доступных для DIR-320. Единственный минус — в ней отсутствует поддержка USB-порта. Поскольку в моём случае это не критично — я остановился именно на этой прошивке.

Процесс замены прошивки довольно заковырист. Итак, начинаем:

0. Скачиваем заводскую прошивку нашего DIR-320/B1 (версия 1.2.94) и адаптированную прошивку от Keenetic Lite.

1. Выполняем жёсткий сброс (кнопка Reset).

2. Прошиваем DIR-320 заводской прошивкой (файл DIR_320NRU-1.2.94-20110803.bin ), используя штатные средства (если вы не знаете, где у роутера находятся штатные средства для прошивки — оставьте роутер в покое, целее будет).

3. Загружаемся в аварийном режиме (при выключенном питании зажимаем кнопку Reset, не отпуская её включаем питание, ждём примерно 15 секунд, после чего отпускаем кнопку Reset) и загружаем прошивку Firmware-KEENETIC-V1.00D0_1202222216.bin .

4

Заходим в административную панель по адресу 192.168.1.1 (обратите внимание, что адрес сменился! также сменились дефолтные логин и пароль — admin/1234)

DIR-320/B1 после установки прошивки от Keenetic Lite

Собственно, на этом всё. Осталось лишь прояснить пару моментов. Во-первых, не забывайте, что залитая прошивка от Keenetic — адаптированная и обновлять её новыми сборками с сайта Zyxel нельзя! Во-вторых, не забывайте, что поддержки USB в Keenetic нет, а значит, нет её и перепрошитом DIR-320. Наконец, в-третьих: в большинстве случаев DIR-320 с прошивкой Keenetic откажется поднимать соединение типа PPPoE, а значит, если вам нужен именно этот тип соединения — использовать данную альтернативную прошивку не имеет смысла.

Как выбрать прошивку и откуда её скачать

Прошивка выбирается на основе модели или поддерживаемых ревизиями роутера версий изначального программного обеспечения DIR-620. Некоторые разновидности перепрошивок выбираются ещё и на основе внутренностей роутера. Так, опираясь на вышеуказанные характеристики, производится выбор ПО.

А скачать необходимую версию можно со следующих сайтов:

• https://wiki.openwrt.org – Сайт, откуда можно скачать все доступные виды стороннего ПО для разных роутеров. Скачать конкретную версию для DIR-620 можно по этой ссылке
• ftp://ftp.dlink.ru/pub/Router/DIR-620/Firmware/ — Перейдя по этому адресу, открывается структура папок, в каждой из которых содержатся версии для разных ревизий роутера данной модели.

Прошивка D-link Dir-620 на Zyxel Keenetic

Приобретен аппарат был около четырех лет назад и вроде работал нормально прямо из коробки без дополнительных танцев с бубном. Однако около года назад начались регулярные проблемы.

Wi-fi стал регулярно отваливаться и ни одно из устройств не способно было его обнаружить. При этом роутер всегда радостно помигивал светодиодами, сообщая о том, что якобы все отлично. Для того чтобы вернуть его к жизни, требовалось неоднократное отключение и включение питания либо нажатие кнопки перезагрузки. Однажды данные манипуляции мне надоели, и я прошил аппарат последней прошивкой, которая является последней и на сегодняшний день – 1.4.0.

После этого проблема с исчезновением Wi-Fi сигнала полностью исчезла. Однако появились другие. Во-первых, светодиод, который должен отражать состояние сети регулярно говорил мне о том, что сетевое соединение нарушено, несмотря на то, что Интернет работал вполне себе нормально. С этим я готов был смириться и, в том случае, если бы это оказалось единственной проблемой – я бы не стал абсолютно ничего предпринимать.

Но существовала вторая – гораздо более критичная напасть, которая заключалась в том, что роутер действительно рвал соединение с сетью. То есть соединение по Wi-Fi с самим роутером работало нормально, до роутера шли пинги по его адресу 192.168.0.1, админ-панель роутера открывалась, а соединения не было. Начиналось это всегда одинаково – пропадала часть пакетов при пинге, а затем и вовсе не пинговался ни один сайт.

При этом в панели роутера было указано, что соединение установлено и на стороне провайдера все было замечательно. Воткнув шнур напрямую в компьютер, я мог свободно выходить в сеть. Проблема решалась несколькими перезагрузками устройства, которые я производил прямо из его панели управления дистанционно.

Через пару недель таких мытарств этот процесс меня также доканал и я решил откатиться на самую стабильную, с точки зрения многих интернет-специалистов, прошивку – 1.2.102. В этот раз меня хватило менее чем на сутки, поскольку последние проблемы ушли, но старые с успехом вернулись.

Решено было в срочном порядке переходить на альтернативную прошивку Zyxel Keenetic. Дело в том, что роутер Zyxel Keenetic имеет сходную начинку с D-link Dir-620, при этом стоимость первого в два с лишним раза выше и я связываю это именно с хорошим стабильным программным обеспечением Зукселя. Некоторые различия в аппаратной части все же имеются, ранее, для того чтобы преодолеть этот барьер необходимо было вскрывать устройство и заниматься рукоделием, активно используя паяльник. На сегодняшний день этот нюанс был успешно устранен отечественными умельцами, и установить прошивку Zyfxel Keenetic на роутер D-link Dir-620 не составляет никаких проблем.

Роутер D-link Dir-620 имеет несколько ревизий, данная статья посвящена устройствам с ревизией А. Уточнить версию ревизии своего аппарата вы можете на обратной его стороне. Помните, что установка неофициальной прошивки лишает вас гарантии, кроме того, вы можете повредить устройство, превратив его в «кирпич». Все действия осуществляйте на свой страх и риск.

Перед началом операции необходимо посмотреть версию текущей прошивки вашего устройства. Если она отлична от 1.2.102-20110518, нужно перепрошить аппарат. Данную прошивку я положил в архив вместе с прошивкой Zyxel Keenetic.

После перепрошивки на 1.2.102, аналогичным образом прошейтесь прошивкой keenetic. Операция займет пару-тройку минут.

Точки входа в панель управления устройств отличаются. Прошившись на keenetic не пугайтесь тому, что не можете войти в админку. Для того чтобы попасть туда введите в адресной строке вашего браузера «192.168.1.1». По умолчанию логин – admin, пароль 1234.

Если у вас все прошло успешно, я вас поздравляю. Осталось лишь настроить соединение роутера с сетью. Я могу описать собственную настройку с Интернетом от провайдера ТТК. В отличие от D-link, здесь все очень просто и настраивается за несколько секунд.

ИнтернетАвторизациявыберите протокол доступа в Интернет PPPoEИмя пользователяномер своего договора с ТТКПрименить

Надеюсь, что помог себе и вам данной информацией, желаю удачи!

Скачивание и установка прошивки

В линейке вышеупомянутых маршрутизаторов имеется три аппаратных версии – A, C и D. В данном руководстве будет рассмотрена ревизия D. Чтобы избежать описания процесса в интерфейсах разных прошивок лучше сразу установить наиболее свежую.

Скачивание прошивки

Загружать микропрограмму лучше с ресурсов производителя точки доступа, это исключает наличие вредоносного ПО в скачанных файлах.

Прошивка роутера Д-Линк Дир 620 видео-инструкция:

Переходим в Ftp-хранилище компании D-Link. Для того чтобы попасть в директорию с файлами для д-Линк ДИР 620 вводим в адресную строку браузера: ftp://ftp.dlink.ru/pub/Router/DIR-620/Firmware и нажимаем на клавиатуре кнопку ввода. Должна открыться следующая страница с папками, содержащими файлы для разных ревизий оборудования. Выбираем директорию, соответствующую устройству, для которого нужна прошивка, в нашем случае это RevD.

В открывшемся каталоге может присутствовать несколько версий ПО. Выбираем самую новую.

Далее необходимо кликнуть по файлу с расширением bin, браузер предложит его сохранить или скачает автоматически (зависит от настроек).

Дальнейшие действия невозможны без входа в интерфейс управления точкой доступа. Описание этого процесса читаем далее.

Подготовка ПК

Чтобы корректно подключить компьютер или ноутбук к маршрутизатору нужно правильно сконфигурировать сетевую карту в системе Windows. Сначала понадобится зайти в сетевые настройки ОС. Для этого есть два способа: один через интерфейс операционной системы, другой через командную строку.

Видео по настройке роутера Д-Линк:

Вариант с командной строкой несколько быстрее и подходит практически для всех версий ОС, потому что он практически не привязан к ее интерфейсу.

Нажимаем комбинацию на клавиатуре windows + R. Откроется окно ввода команды, которую пишем в текстовое поле.

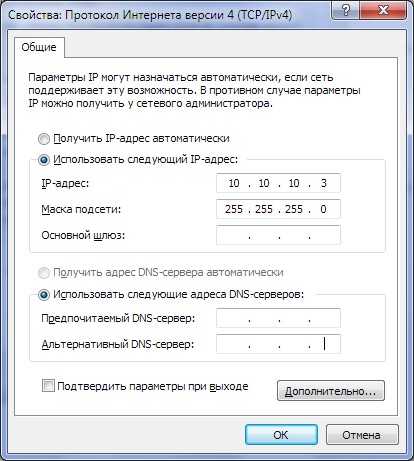

В следующем открывшемся окне нужно выбрать свойства подключения сетевой карты. Обычно на ее иконке изображен Ethernet коннектор и прописано название адаптера (как правило — это Atheros, Realtek, Intel, NVidia).

Откроется окно, в котором выделяем протокол четвертой версии, делаем по нему двойной клик или нажимаем снизу на его свойства.

В следующем окне устанавливаем переключатели в положение автоматического определения адресов.

Типология роутеров

Версия DIR-620 несколько раз дорабатывалась и изменялась компанией, причем сами производители преднамеренно указывают на сайте путаную информацию, дабы только официальная прошивка DIR-620 устанавливалась без проблем (таким образом, компания борется с любителями устанавливать на D-Link ПО Zyxel).

• Прошивка для DIR-620 rev. A — AE1A
• Прошивка для DIR-620 rev. B – B1E
• Прошивка для DIR-620 rev. C – C1E
• Прошивка для DIR-620 rev. D – (точнее, DF1A)
• Прошивка для DIR-620 rev. S — SG12.

Ревизия роутера указана на нижней части, на специальной наклейке, в графе H/W.

Если прошивка D-Link DIR-620

• Для версии ревизии A — 1.2.1 и старше;
• Для версии ревизии C — 1.0.3 и старше;
• Для версии ревизии D — 1.3.4 и старше.

То она обновляется несколько раз, сначала до версий поновее, а уже потом – до последней.

• Перейдите на сервер компании ftp.dlink.ru;
• Мы оказались в директории pub/, теперь движемся в Router/, выбираем оборудование и префикс DIR-620/ (не путать с остальными, там прошивок нет), а в этой папке открываем Firmware/;
• Выберем версию ревизии, указанную на модеме;
• Перейдите в папку Old и последовательно обновляйтесь, пока прошивка роутера D-Link DIR-620 не будет соответствовать самому «молодому» файлу. (в случае такого обновления начинайте сразу с 3 шага).
• Скачайте последнее доступное обновление. Теперь прошивка для роутера D-Link DIR-620 у вас на компьютере.

Как прошить DIR-620? Проводим «предполетную проверку». Роутер:

• Беспроводная сеть Wi-Fi не раздается другим устройствам (ноутбуки, телефоны, планшеты и т. п.).
• Не подключены USB-устройства;
• Отключен от кабеля провайдера (слот Internet пустой);
• Соединяется с компьютером кабелем (идет в комплекте, Wi-Fi соединение не допускается);
• Подключен к сети электропитания;
• Самое время перепрошить роутер D-Link DIR-620! Заходим в браузер и переходим в меню настроек модема.
• Система попросит логин и пароль, если вы его еще не меняли, то по умолчанию это admin для всех полей.
• Дальше последовательность действий будет отличаться, в зависимости от ревизии и установленной прошивки (ниже перечислим 3 возможных варианта действий):
• Выбираем пункт «Система» в меню справа -> «Обновление ПО».
• «Настроить вручную» -> «Система» -> «Обновление ПО».
• «Расширенные настройки» -> Открыть выпадающее меню возле кнопки «Система» (стрелочка вправо) -> «Обновление ПО»

1. Вне зависимости от версии, появится окно, в котором необходимо либо прописать путь к скачанному в пункте 1 или 2 файлу (Все зависит от версии прошивки, с которой начиналось обновление) или найти его с помощью кнопки «Обзор». В любом случае для продолжения обновления указываем программе на расположение файла тем способом, которым вы сочтете нужным и нажмите кнопку «Обновить».
