Два типа оптоволоконных медиаконвертеров

На что обратить внимание, при выборе роутера под оптоволокно

Особенное внимание нужно уделить портам в роутере. Ранее, для подключения пользователей к интернету производилась целая череда процедур

Сначала нужно было провести оптический кабель в дом или в здание офиса и затем можно было передавать сигнал квартирам или отдельным кабинетам. В этом помогал порт FTTH.

На сегодняшний день, разработан формат FTTB, который дает возможность подключать оптоволокно сразу к роутеру, не передавая сигнал через другие вспомогательные аппараты.

Для подключения оптоволокна к роутеру, предусмотрены 2 группы портов:

Рассмотрим WAN порт. Внешне он выглядит как обычный разъем для подключения телефонного кабеля. Но перед выбором роутера нужно обязательно узнать у провайдера, какая именно необходима разновидность этого порта.

Роутеры могут иметь несколько WAN портов. Они подходят как для медного кабеля, так и для оптоволокна.

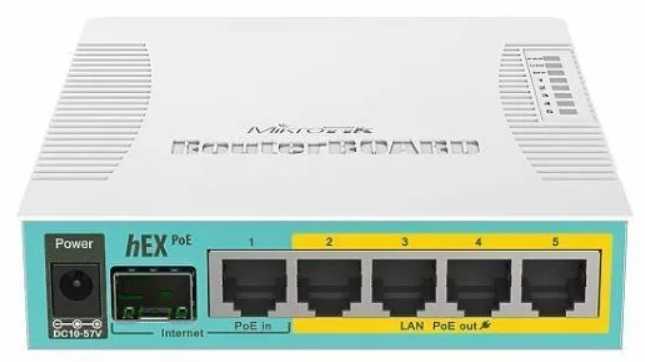

Порт SFP, является универсальным разъемом. В него можно подключать как кабель витой пары, так и оптоволокно. Как упоминалось выше, он обеспечивает прием данных на скорости до 1Гб/с. Это дает ему возможность обеспечить хорошей пропускной способностью, любое соединение.

Для реализации таких действий, идеально подойдут роутеры, скорость которых до 150 Мб/с.

Во время приобретения роутера под оптоволокно, нужно руководствоваться определенными стандартами беспроводных интерфейсов. Вот они:

IEEE 802.11b – создается сеть Wi-Fi со скоростью до 11 Мбит/с;
IEEE 802.11g – обеспечивается скорость до 54 Мбит/с;
IEEE 802.11n – делает передачу скорости до 300 Мб/с.

Необходимость оптического медиаконвертера в системе аналогового видео CCTV и IP видеонаблюдения

Оба типа камер хорошо работают как в коммерческой, так и в жилой безопасности. IP-камеры используют кабели UTP (как минимум Cat5), а аналоговые камеры могут использовать либо коаксиальный, либо UTP (как минимум Cat3).
Эти средства имеют худшую производительность, чем оптоволоконные кабели как в дальности передачи, так и в пропускной способности. Однако,
нелегко заменить существующие шнуры оптоволоконными кабелями. Проект может столкнуться со следующими проблемами:

Ethernet кабели закрепляются на стене, под землю должны быть изменены экспертами
Устаревшие устройства не оснащены оптическими портами

Учитывая то, что специалисты обратили внимание на более привлекательный метод оптической кабельной системы с оптическим медиаконвертером для аналоговой видеосистемы CCTV и IP видеосистемы. Оптический медиаконвертер может преобразовывать электрический видеосигнал в оптический формат

Он также имеет следующие края:

Преобразование UTP в оптоволокно без перемещения или замены прежней медной кабельной системы, что экономит время и усилия
Работа в качестве моста между устаревшей медной инфраструктурой и оборудованием, связанным с волокном

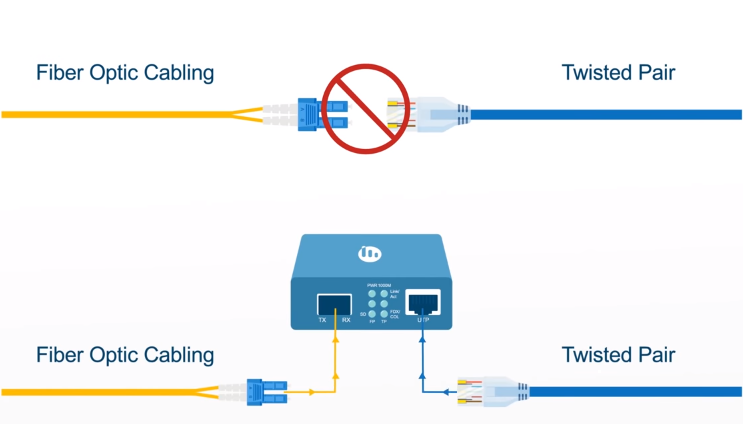

Рис.1 Функция медиаконвертера волоконна в ethernet

Можно сказать, что оптический медиаконвертер предлагает экономичный путь к увеличению расстояния существующей сети, продлив сроку службы оборудования, не основанную на волокне, или увеличив расстояние между двумя подобными устройствами.

Как использовать медиаконвертер для CCTV аналогового видео и IP видеосистемы

Медиаконвертеры бывают разных типов, начиная от стандартного устройства, управляемого устройства, промышленного устройства до PoE медиаконвертеров, который может не только преобразовывать оптический сигнал в электрический сигнал, но и подавать питание на устройства PoE по Ethernet одному кабелю. Ниже приведены примеры использования оптического медиаконвертера и медиаконвертера PoE.

Оптический медиаконвертер для системы CCTV аналоговой камеры

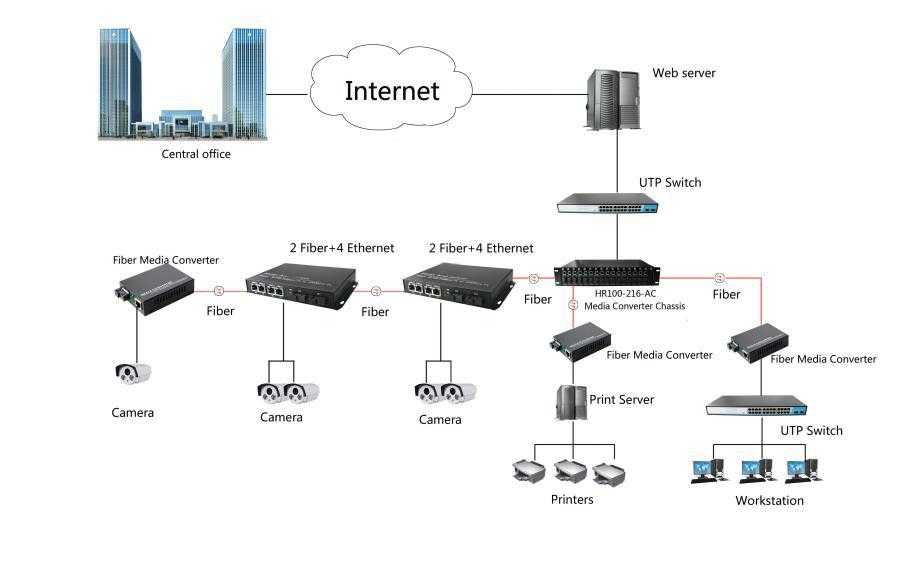

На следующем рисунке показана типичная структура аналогового видео, разработанная с использованием оптоволоконных кабелей и медиаконвертеров. Чтобы подключить фиксированные аналоговые камеры к VCR или DVR, пара оптических медиаконвертеров должна быть добавлена между серверной комнатой и камерами. Видеосигналы будут передаваться в оптоволоконные сигналы. Для аналоговых камер PTZ, два типа сигналов должны быть преобразованы в оптоволоконные сигналы, один для видео и один для данных. Таким образом, должны быть установлены два различных медиаконвертера или оптический медиаконвертер с двумя функциями. Известно, что оптические медиаконвертеры следует использовать парами. Поскольку один из медиаконвертеров развернут на оптоволоконном конце рядом с камерой, другой следует развернуть на другом конце рядом с VCR или DVR. Для лучшего управления, все оптические медиаконвертеры рядом с серверной комнатой могут быть установлены в управляемом стоечном шасси оптического медиаконвертера.

Рис. 2 Система аналоговых камер разработана с оптоволоконным медиаконвертером vs без оптоволоконного медиаконвертера

PoE медиаконвертер для IP видеосистемы

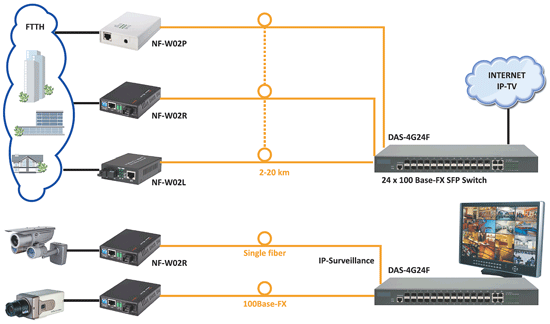

В следующем примере (показан на рисунке 3) используются PoE IP камеры. Пара медиаконвертеров PoE должна быть установлена на обоих концах оптоволоконного кабеля для достижения преобразования между медью и оптоволокном. На стороне компьютера, где записаны видео, должна быть установлена пара Ethernet медиаконвертеров. Все оптические медиаконвертеры для cctv вблизи сетевых коммутаторов могут быть размещены в шасси управляемого медиаконвертера перед подключением к коммутаторам.

Рис. 3 Система IP-камер предназначается без использования PoE медиаконвертера vs с PoE медиаконвертером

В этом видео показано, как подключить PoE гигбитный RJ45 к SFP конвертеру с PoE камерой наблюдения и сетевом коммутатором.

Принцип функционирования медиаконвертера

Оптический медиаконвертер преобразует CAT5-модулированный поток данных вида Ethernet на поток, пригодный для передачи по оптической волоконной линии. Противоположная оконечность оптоволоконной магистрали оснащена другим конвертером, который возвращает потоку информации его исходный вид. Необходимо отметить, что если проводной интерфейс на основе CAT5 и RJ45 допускает двухстороннюю трансляцию данных по кабелю, то оптоволоконная линия передает их только в одну сторону. Поэтому волоконно-оптическая магистраль включает две жилы, осуществляющие трафик информации в противоположных направлениях. В большинстве случаев они имеют названия transmit/receive (Tx/Rx). Однако, с развитием технологий стали появляться одноволоконные оптические медиаконвертеры, например, в которых трафик передается по оптике в одной жиле одновременно в противоположных направлениях.

В чем разница между медиаконвертером и коммутатором?

Медиаконвертер это очень экономичное и гибкое устройство, которое в основном используется для преобразования электрических сигналов в сетевых кабелях с медной неэкранированной витой парой (UTP) в оптические сигналы для волоконно-оптических кабелей. Это позволяет объединить различные форматы сигналов в одну хорошо функционирующую локальную сеть. В то время как сетевой коммутатор играет центральную роль для проводных сетевых устройств (компьютеров, принтеров и ПК) в сети для связи друг с другом. Сетевой коммутатор обычно подключается к маршрутизатору, что позволяет подключаться к Интернету через модем.

Медиаконвертер vs коммутатор — скорости передачи

Для оптоволоконных медиаконвертеров в настоящее время на рынке доступны медиаконвертеры 100M/1000M/10G. Среди них более часто применяются медиаконвертеры 100M/1000M, которые стали экономичным решением для домашних сетей и сетей малого и среднего бизнеса. Сетевые коммутаторы можно разделить на коммутаторы 1G, 10G, 25G, 100G и даже 400G для удовлетворения различных требований к скорости передачи данных. Возьмем, к примеру, сети крупных центров обработки данных. Коммутаторы 1G/10G/25G в основном применяются для уровня доступа или считаются коммутаторами ToR. Коммутаторы 40G/100G/400G используются в качестве коммутаторов для ядра или spine.

Медиаконвертеры vs коммутатор — установка

Медиаконвертеры — это простые сетевые аппаратные устройства, которые оснащены меньшим количеством интерфейсов, чем сетевые коммутаторы, поэтому прокладка кабелей и подключение менее сложны. Их можно установить на рабочий стол или шасси. Поскольку медиаконвертеры являются устройствами plug-and-play, метод установки очень прост: просто вставьте соответствующие кабели в медные и оптоволоконные порты на нем, а затем подключите кабели к сетевым устройствам на каждом конце. В следующем видео показаны процессы установки при использовании медиаконвертеров в сети.

Сетевые коммутаторы можно использовать как автономное устройство в доме или небольшом офисе или установить в стойку для больших сетей. Обычно соединительные кабели подключаются к порту сетевого коммутатора, чтобы связать компьютер или другие сетевые устройства. В некоторых кабельных средах с высокой плотностью подключения компоненты, такие как патч-панели, оптоволоконные кассеты и кабельные организаторы, также используются вместе для организации кабелей. Для управляемых сетевых коммутаторов также необходима некоторая конфигурация для запуска таких функций, как SNMP, VLAN, IGMP и т. д.

Медиаконвертеры vs коммутатор — функционал

Медиаконвертеры из меди в оптоволокно и из волокна в оптоволокно — это два типичных типа медиаконвертеров. Первый может обеспечивать подключение оборудования Ethernet на основе меди по оптоволоконному каналу для расширения каналов на большие расстояния, а второй может обеспечивать возможность подключения между многомодовым и одномодовым волокном, между двумя волокнами и одна волокно, а также преобразование из стандартных от длин волн (1310 нм, 1550 нм) до длин волн WDM.

По сравнению с медиаконвертерами, функции сетевых коммутаторов намного сложнее и определяются сетевыми операционными системами (NOS). По сетевому уровню их можно разделить на коммутаторы уровня 2, уровня 3 и уровня 4. Обычно коммутаторы уровня 2 являются основными коммутаторами для передачи данных и выполнения проверки ошибок для каждого переданного и принятого сигнала. Коммутаторы уровня 3 и уровня 4 имеют функции маршрутизации для активного расчета наилучшего способа отправки пакета по назначению и другие расширенные функции, такие как MLAG, STP, VXLAN и т. д.

Что такое неуправляемый медиаконвертер?

Неуправляемый медиаконвертер — самый недорогой и удобный тип для новичков. Он характеризирует функцией подключи и работай и может просто позволять устройствам автоматически передавать данные в сети. Однако, неуправляемый медиаконвертер не обеспечивает тот же уровень мониторинга, обнаружения ошибок и настройки как управляемые медиаконвертеры, что означает, когда возникает проблема сети, нет никакого способа, чтобы получить доступ к медиаконвертеру, чтобы точно определить причину. Но этот тип оптического медиаконвертера обычно имеет DIP (dual in-line package) функции переключения, через которые можны достичь базовой конфигурации дуплексных режимов, автосогласования и кроссовера.

Рисунок 2: Неуправляемый медиаконвертер.

Что такое одноволоконные медиаконвертеры и двухволоконные медиаконвертеры?

Медиаконвертеры с одним волокном используют только одну жилу, и оба конца подключаются к этой жиле. Преобразователи на обоих концах используют разные оптические длины волн, поэтому они могут передавать световые сигналы в одном сердечнике.

Медиаконвертеры с двойным волокном используют два ядра, одно для отправки, а другое для приема. Два конца одного оптического волокна должны быть вставлены в порт TX (порт передачи) и порт RX (порт приема) отдельно.

Одноволоконный медиаконвертер

Медиаконвертер с одним волокном должен реализовать как функцию передачи, так и функцию приема. Он использует технологию мультиплексирования с разделением по длине волны для передачи двух лучей оптических сигналов с разными длинами волн в одном оптическом волокне для реализации передачи и приема.

Одноволоконный медиаконвертер

Таким образом, одномодовый одноволоконный медиаконвертер передает свет через одножильное оптическое волокно, поэтому передаваемый и принимаемый свет одновременно передаются через одну сердцевину оптического волокна. В этом случае для обеспечения нормальной связи необходимо использовать две длины волны света.

Таким образом, оптический модуль одномодового одноволоконного медиаконвертера имеет две длины волны излучения, как правило, 1310 нм/1550 нм, так что будет разница между двумя соединенными концами пары конвертеры волоконно-оптических сетей: преобразователь на одном конце излучает на 1310 нм и принимает на 1550 нм, другой конец передает на 1550 нм и принимает на 1310 нм, поэтому пользователи будут использовать разные буквы, чтобы различать оба конца. Есть терминал A (1310нм/1550нм) и терминал B (1550нм/1310нм). Пользователи должны использовать сопряжение AB, а сопряжение AA или BB не работает. Только одноволоконный медиаконвертер будет использовать конец AB.

Медиаконвертер с двойным волокном
Медиаконвертер с двойным волокном имеет порт TX (порт передачи) и порт RX (порт приема). Оба порта передают на одной длине волны 1310 нм и принимают на 1310 нм, поэтому для кросс-соединения при проводке используются два параллельных оптических волокна.

Как отличить медиаконвертер с одним волокном от медиаконвертера с двумя волокнами?

В настоящее время существует два способа отличить два медиаконвертера.
① Когда оптоволоконный медиаконвертер оснащен оптическим модулем, он делится на одноволоконный медиаконвертер и двухволоконный медиаконвертер в соответствии с количеством жил волоконно-оптической перемычки. Волоконная перемычка, подключенная к одноволоконному медиаконвертеру (справа), имеет одно оптоволоконное ядро, которое отвечает как за передачу, так и за прием данных; оптоволоконная перемычка, подключенная к двухоптическому медиаконвертеру (слева), имеет две жилы, одна из которых отвечает за передачу данных, а другая — за прием данных.

Медиаконвертер с двумя волокнами и медиаконвертер с одним волокном (1)

② Когда оптоволоконный медиаконвертер не имеет встроенного оптического модуля, мы можем определить, является ли он одноволоконным медиаконвертером или двухволоконным медиаконвертером в зависимости от вставленного оптического модуля. Когда одноволоконный двунаправленный оптический модуль вставлен в оптоволоконный медиаконвертер, то есть когда интерфейс является симплексным, оптоволоконный медиаконвертер является одноволоконным медиаконвертером (справа); Когда в него вставлен двухволоконный двунаправленный оптический модуль, то есть когда интерфейс дуплексного типа, это двухволоконный медиаконвертер (слева).

Медиаконвертер с двумя волокнами и медиаконвертер с одним волокном (2)

Понятие оптического медиаконвертера

Медиаконвертер представляет собой портативное оборудование, оснащенное двумя медиа-интерфейсами и блоком питания. Устройство получает данные из одного источника, преобразуя и передавая их затем в другой источник. Медиаконвертер может быть оборудован в любой точке сети. Для разных типов информации, требующей конвертирования, применяются различные конфигурации коннекторов. Чаще всего в сочетании с много- и одномодового материала используют проводной UTP-интерфейc, иначе называемый неэкранированной витой парой.

Медный интерфейс устройства выполнен соединителем типа RJ45, который служит для подключения:

10BASE-T;
100BASE-T;
1000BASE-T;
10GBASE-T.

Их оптическая часть включает SFP или SC/ST-порты.

Медиаконвертеры обеспечивают передачу информации со скоростью в пределах 10 Мбит/с – 10 Гбит/с.

Все медиаконвертеры можно условно поделить на такие группы:

Fast Ethernet;
гигабитные Ethernet;
десятигигабитные Ethernet.

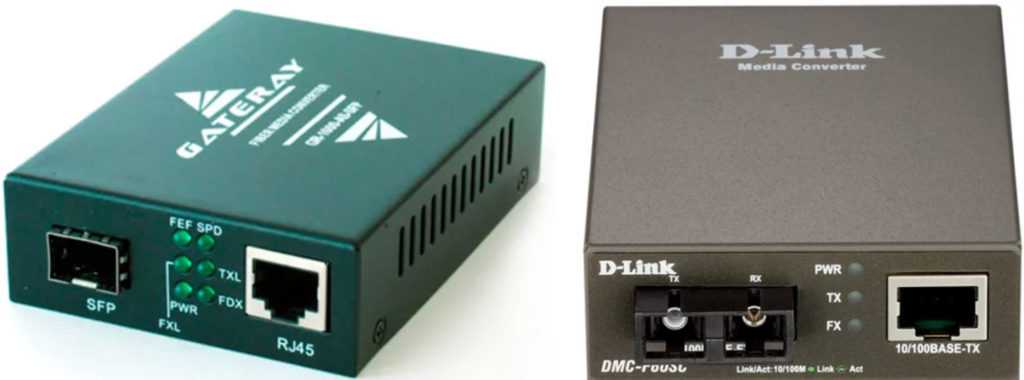

Что за устройство такое – медиаконвертер?

Медиаконвертер – это как раз и есть то соединяющее звено между двумя средами передачи данных: оптоволокном и Ethernet. Специалисты называют их на профессиональном жаргоне просто – «медяки».

Медиаконвертер – это особое устройство коммутации кабельных линий, в котором происходит преобразование электроимпульса в оптический сигнал. Иначе говоря, это электронно-оптический преобразователь. По сути, он не представляет из себя роутер или коммутатор. Это прозрачный «мост», выполненный в виде маленькой коробки, слегка напоминающей модем. Его задача – только передавать трафик через себя с линии одного типа на другой. У медиаконверьера обычно нет IP-адреса или web-интерфейса.

В корпусе конвертера предусмотрен разъем питания, один или несколько медных портов для подсоединения к компьютеру (роутеру), а также минимум один оптический порт для подсоединения к ВОЛС оператора.

Медиаконверторы отличаются по таким параметрам:

По скорости передачи данных. Чаще всего используются медиаконвертеры в диапазоне от 100 мегабит до 1 гигабита. Как легко догадаться, менять скорость с их помощью невозможно.
По типам разъемов (под разъёмы SC, LC или с портом под модуль SFP – в это случае разъем зависит от вида модуля).
По типу соединяемого волокна. Есть конвертеры для одно- и многомодовых волокон. Есть и отдельный тип таких устройств, которые обеспечивают переход между типами волокон.
По возможности управления. Сейчас уже можно встретить управляемые версии, которые снабжены своим web-интерфейсом. И даже позволяют использовать тег vlan id класса 802.1q.
И последнее отличие – внешний вид. Медиаконвертеры могут производиться в форме мини-коробки с блоком питания, а могут выглядеть просто как плата с разъемами.

Простейшие медиаконвертеры оснащаются разъемом типа «SC» для подсоединения одномодового оптоволоконного кабеля и одним портом типа «RJ-45», рассчитанным на скорость до 100 мегабит за секунду.

Эти устройства с точки зрения стоимости интеграции оправданы в кабельных системах для бизнеса, где они устанавливаются крупными провайдерами. В то же время они довольно редко используются для частных компьютерных сетей.

Стоит также отметить, что это стремительно устаревающий тип коммутационного оборудования. Сегодня всё чаще абонентов подключают через коммутатор, в котором предусмотрен ряд услуг. А для ещё более экономных пользователей существуют простые в использовании и подключении роутеры с оптическим портом.

Хотите первыми получать важную и полезную информацию о ДЕНЬГАХ и БИЗНЕСЕ? Подписывайтесь на наши аккаунты в мессенджерах и соцсетях: Telegram, Twitter, YouTube, Facebook, Instagram.

Сперва отметим, что организовать полностью самостоятельное подсоединение оптоволокна к роутеру не получится, поскольку должны приехать сотрудники от провайдера и произвести подключение к сети. Если вы не хотите выполнять никаких дополнительных действий сами, попросите их закончить работу, подключив и настроив маршрутизатор, поскольку эта услуга должна предоставляться бесплатно или за символическую плату.

Виды медиаконвертеров

Устройства могут различаться:

По выходному Ethernet порту – есть как порты со скоростью в 100 Мбит в секунду. Так и гигабитные аппараты.
По входному оптическому порту. Можно встретить конвертеры с SFP, SC/ST и LC входом.

Многомодовые и одномодовые – с одним или двумя портами оптического кабеля. Чуть позже расскажу, для чего это нужно.

Управляемые. Как я уже и сказал ранее, данное устройство не является узлом в сети и не имеет IP или MAC-адреса. И, как правило, они не имеют интерфейса для управления. Но в последнее время стали появляться модели, которые могут работать с VLAN по стандарту 802.1q. Обычно такие конвертеры имеют несколько Ethernet-портов, которые позволяют разделять сети на сегменты, а также работать с преобразованием некоторых сетевых данных.
Также их можно разделить по внешнему виду. Есть обычные блочные конвертеры, а есть в виде платы. Подобные платы ранее подключали в специальный короб, который уже работал сразу с несколькими подключениями.

Подобные устройства как и DSL-модемы, конечно, используются, но потихоньку вымирают, так как в многоквартирных домах обычно используют коммутаторы. А с приходом технологии GPON некоторые провайдеры подключают оптический кабель напрямую в роутеры.

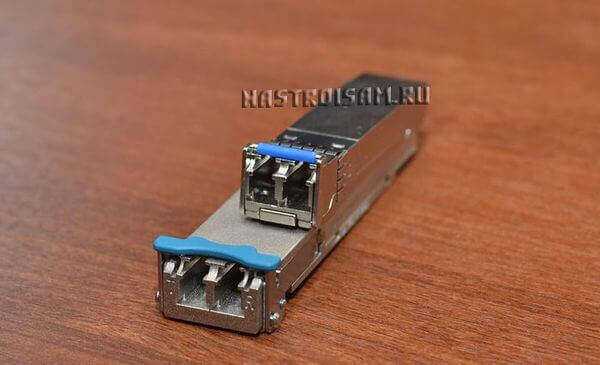

Типы SFP модулей

Оптические трансиверы различаются:

— по скорости передачи информации
Стандарт SFP регламентирует скорость передачи информации 100 Мб/с и 1 Гб/с (1000base lx, lc, t). Так же есть расширенные стандарты SFP+(СФП плюс) и XFP со скоростью 10 Гб/с.

В природе существует ещё один тип — CFP передающий данные на 100 Гб/с, но в массовый сегмент пока такие не поступают.

— по используемому разъёму (connector type)
На сегодняшний день в продаже встречаются только одноволоконные трансиверы с разъёмами SC:

А так же одно- и двухволоконные с разъёмами LC:

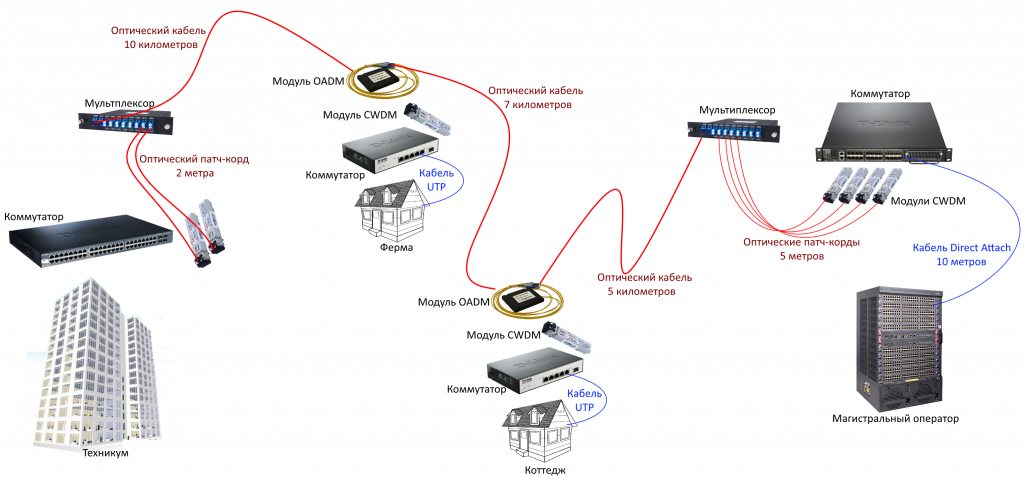

— по количеству используемых волокон различают одноволоконные, использующие для приёма (Tx) и передачи (Rx) одно волокно, и двухволоконные, где приём идёт по одному волокну, а передача — по другому. Одноволоконный модуль для работы использует технологию спектрального уплотнения каналов WDM, для чего имеет встроенный мультиплексор. На маркировочной наклейке имеется соответствующая пометка.

— по типу используемых волокон
На сегодняшний день для передачи сигналов используется два типа — одномодовые SM и многомодовые MM. Модуль SFP может работать только с одних из них. Универсальных устройств нет.

— по центральной длине световой волны
По центральной длине волны передаётся наибольшая мощность сигнала. Длина волны измеряется в НаноМетрах — нм. Самые распространённые значения для одномодовых СФП модулей — 1310 нм и 1550 нм, а для многомодовых — 850 нм и 1310 нм. Этот параметр также указывается на маркировочной наклейке.

По оптическому бюджету (дальность передачи сигнала)
Как я уже отметил выше, модуль SFP является как приёмником, так и передатчиком. С одной стороны, его лазер выдаёт световой сигнал определённой мощности, которая теряется по мере прохождения расстояния по оптоволокну до тех пор, пока окончательно не затухнет. С другой стороны, приёмник этого же трансивера может принять световой поток определённой мощности. Если он сильно затухнет, то и сигнал потеряется. Так вот оптический бюджет — это разница между максимальной мощностью передатчика и минимальной приёмника. Чем больше бюджет, тем выше дальность действия.
Самые частые значения для двухволоконных модулей:

17 дБ - 20 км.
21 дБ - 40 км.
24 дБ - 80 км.

Одноволоконные модули WDM:

14 дБ - 20 км.
21 дБ - 40 км.
24 дБ - 80 км.

Как правильно подобрать трансивер

Чтобы не ошибиться при выборе оптического модуля настоятельно рекомендуется замерить затухание специальным прибором, а уже после этого подбирать приёмо-передающие устройства. Но можно, в принципе, взять и «на глаз», ориентируясь по расстоянию. Правда тут надо во-первых, знать длину линии с точностью хотя бы до километра. А во-вторых, возможность замены модулей в случае ошибки. Из личного опыта скажу, что последние несколько лет все SFP закупались именно второму способу, без предварительных измерений. И на 10 км., и на 20 км., и даже на 80 км. И ни разу проблем не возникло.

Модуль SFP и интерфейсом RJ45

В завершении статьи не могу не рассказать ещё об одном типе — медном трансивере с портом RJ45. Это специальный переходник, позволяющий при необходимости использовать порты SFP на Cisco, Juniper, D-Link и т.п., как обычные медные порты. Обычно это делается в том случае, когда их не хватает или они вообще отсутствуют на плате или коммутаторе агрегации. Маркировка у таких устройств — GLC-T.

Совместимость оборудования разных производителей

При совместной работе рекомендуется применять медиаконвертеры одного и того же производителя

Но если возникла потребность использовать продукцию разных производителей, то необходимо обратить внимание, выполняются ли следующие условия:

одинаковая рабочая длина волны;
одинаковая скорость передачи данных;
соответствующая мощность оптического сигнала;
поддержка соответствующего протокола (Fast Ethernet, Gigabit Ethernet).

Опубликовано: Журнал «Системы безопасности» #5, 2010Посещений: 24003

Автор

В рубрику «Видеонаблюдение (CCTV)» | К списку рубрик | К списку авторов | К списку публикаций

Как использовать медиаконвертер по оптическому кабелю в сетях связи

Медиаконвертер по оптическому кабелю – это устройство, которое позволяет преобразовывать сигналы между оптическим и электрическим интерфейсами в сетях связи. Его применение позволяет решить задачи дальней передачи данных, увеличения дальности сетевой инфраструктуры и обеспечения надежной связи.

Прежде чем использовать медиаконвертер, необходимо провести подготовку:

Изучите документацию по медиаконвертеру и оптическому кабелю, чтобы понять его возможности и ограничения.
Определите вид оптического кабеля, необходимого для вашей сети, и приобретите его.
Установите и настройте необходимое программное обеспечение для работы медиаконвертера.

После того, как вы подготовились к использованию медиаконвертера, можно перейти к его применению в сетях связи:

Подключите оптический кабель к медиаконвертеру и убедитесь, что он правильно фиксируется.
Подключите электрический кабель к медиаконвертеру и подключите его к необходимому сетевому устройству (например, коммутатору или маршрутизатору).
Проверьте, что все соединения настроены правильно и сигнал успешно передается по оптическому кабелю.
Настройте медиаконвертер в соответствии с требованиями вашей сети – например, установите нужную скорость передачи данных или VLAN-тегирование.
Тестируйте и мониторьте работу сети с использованием медиаконвертера, чтобы убедиться в его надежности и эффективности.
При необходимости произведите настройки аварийных ситуаций и резервного оборудования для обеспечения непрерывности связи.

Медиаконвертеры по оптическому кабелю широко используются в различных сетях связи, в том числе:

Городских и междугородних сетях связи для передачи данных на большие расстояния.
Корпоративных сетях для дальней передачи данных между офисами.
Промышленных сетях для обеспечения надежной связи в условиях повышенных нагрузок и вибраций.
Телекоммуникационных сетях для передачи данных и голосовой связи.

Использование медиаконвертера по оптическому кабелю позволяет увеличить дальность и надежность сети связи, обеспечить совместимость различных интерфейсов и достичь высокой пропускной способности передачи данных. Однако, перед использованием необходимо правильно выбрать и настроить медиаконвертер, а также следить за его состоянием и производительностью, чтобы гарантировать стабильную работу сети.

Установка и настройка медиаконвертеров

Установка медиаконвертeра достаточно проста:

Скоммутировать линейный порт с линией передачи оптическим патч-кордом, с соответствующей оконцовкой: SC/UPC – для встроенных приемопередатчиков и LC/UPC для моделей с SFP-портом;
Скоммутировать клиентский порт;
Подключить блок питания;
Включить блок питания в сеть.

В том случае, если на узле связи используется шасси для медиаконвертeров, то необходимо установить крепежные механизмы на корпус медиаконвертeра, после скоммутировать порты и установить медиаконвертeр в шасси.

В том случае, если используется медиаконвертeр без DIP-переключателей, но настройка не требуется. Необходимо лишь удостовериться по световым индикаторам, что медиаконвертeр корректно работает.

Если же используется медиаконвертeр с DIP-переключателями, то необходимо выставить переключатели в соответствии с требованиями сети (скорость передачи, включение/выключение функции LFP, включение/выключение полнодуплексного режима и т.д.). При установке медиаконвертeра в шасси конфигурация DIP-переключателей производиться до инсталляции.

После выставления корректного режима работы медиаконвертeра при помощи DIP-переключателей необходимо удостовериться по индикаторам на лицевой панели, что медиаконвертeр работает корректно.

Источник

Руководство по использованию медиаконвертера

Медиаконвертеры сегодня широко используются во всех отраслях промышленности и секторах для обеспечения связи между медью и оптоволокном, включая наблюдение за безопасностью, государственную оборону, предприятия, локальные сети кампуса. Классический компактный размер делает медиаконвертер идеальным для установки на настольные ПК, кабельные шкафы и центры обработки данных. Несмотря на то, что среда применения медиаконвертера может отличаться, метод кабельного соединения по сути идентичен. Следующая часть иллюстрирует два часто используемых случая подключения медиаконвертера.

Применение одного медиаконвертера

Поскольку развертывание пары оптических медиаконвертеров в сети более распространено, иногда для подключения медных кабелей к оптоволоконному устройству иногда требуется один медиаконвертер. На рисунке ниже применен оптоволоконный медиаконвертер с 1×SFP-слотом и 1×RJ45, соединяющий коммутатор Ethernet (коммутатор B) всех интерфейсов RJ45 с коммутатором SFP (коммутатор A). Шаги подключения оптоволоконного кабеля и медного кабеля к медиаконвертеру следующие:

1. Подключите медный порт коммутатора B к порту RJ45 оптического медиаконвертера с использованием кабеля UTP (кат. 5 и выше).

2. Подключите модуль SFP в слот SFP на медиаконвертере и подключите другой модуль SFP к коммутатору А.

3. Вставьте оптоволоконный кабель в модули SFP на медиаконвертере и коммутаторе A.

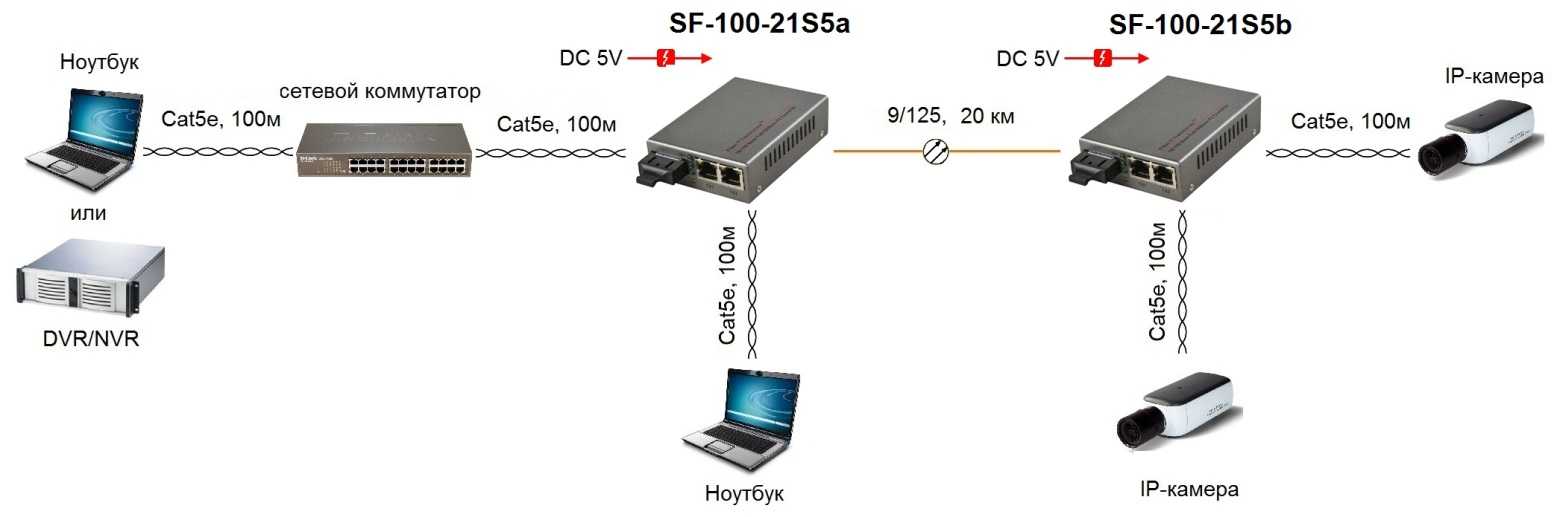

Применение парных медиаконвертеров

Пара оптических медиаконвертеров часто применяется для соединения двух медных кабельных систем для увеличения дальности передачи. Это также самый распространенный сценарий использования медиаконвертера в сети. Следующие шаги показывают, как использовать пару медиаконвертеров с сетевыми коммутаторами, трансиверами, оптоволоконными и медными кабелями.

1. Соедините медный порт коммутатора A и порт RJ45 оптического медиаконвертера #1 с использванием кабеля UTP (Cat5 и выше).

2. Подключите модуль SFP к слоту SFP оптического медиаконвертера #1 и подключите другой модуль SFP к слоту SFP оптического медиаконвертера #2.

3. Используйте оптоволоконный кабель для подключения оптического медиаконвертера #1 и оптического медиаконвертера #2.

4. Подключите порт RJ45 оптического медиаконвертера #2 к коммутатору B с использванием кабеля UTP.

Примечание: Оптические трансиверы — это устройства с горячей заменой, поэтому нет необходимости отключать медиаконвертер при установке трансиверов в соответствующие порты. Не забудьте удалить оптоволоконный кабель перед снятием трансивера и установить трансивер на медиаконвертер перед тем, как вставить кабель в торцевую часть трансивера.

Layer 1 vs Layer 2 медиаконвертер

Традиционные медиаконвертеры — это исключительно одноуровневые устройства, которые преобразуют только электрические сигналы и физическую среду, и не делают ничего с данными, поступающими по соединению. Поэтому они абсолютно незаметны для данных. Есть более продвинутые двухуровневые Ethernet-конвертеры. Как и традиционные, они обеспечивают преобразование 1 уровня: электрическое и физическое. Но в отличие от традиционных медиаконвертеров, они имеют сервисные функции второго уровня. Этот вид конвертера обычно имеет больше чем 2 порта, позволяющие пользователю реализовать два или более медных соединения через одно оптоволоконное. Эти медиаконвертеры обычно характеризуются наличием авто-чувствительного порта на медной стороне, делая его полезным для соединения сегментов сети, работающих на разных скоростях.

Вывод

В центре обработки данных медиаконвертеры продлевают срок службы существующих медных коммутаторов, обеспечивая плавный переход от меди к волокну. Медиаконвертеры также могут быть использованы с новыми медными коммутаторами с фиксированными портами RJ45, которые значительно дешевле, чем аналогичные оптоволоконные коммутаторы . Здесь сетевые менеджеры могут конвертировать только выборочные медные порты для мультимодового или одномодового волокна в зависимости от необходимости, обеспечивая универсальность центру обработки данных, при этом снижая общие затраты.
