Rt gm2 настройка ростелеком роутера

Характеристики

Внешне роутер Huawei hg8245 выглядит очень стильно и современно. В сравнении с устройствами предыдущих поколений он тоньше и длиннее. Поэтому на столе или другой рабочей поверхности он занимает минимум места. Его даже можно закрепить на стене. Специально для реализации этой задачи в нижней части роутера есть специальные разъёмы для крепежей.

Подключение к роутеру происходит через два провода. Один из них оптический, а второй предназначен для разъёма LAN. При первом подключении нужно активировать питание роутера через кнопку на задней стенке гаджета.

Включив 4g роутер, для активации устройства вам потребуется выполнить настройку Huawei. Наиболее важные шаги, которые нужно выполнить сразу после первичного включения:

Настройка Iskratel RT-GM2-9 для подключения к Ростелеком

Вход в настройки терминала RT-GM2-9 — http://rt Заводской IP-адрес — 192.168.0.1 логин — admin пароль указан на корпусе:

Настроить терминал Iskratel RT-GM2-9 можно как через кабель с ПК или ноутбука, так и по Wi-Fi. Имя сети и пароль Вай-Фай так же написаны на корпусе.

Вот так выглядит панель световых индикаторов шлюза RT-GM2-9:

Панель световых индикаторов — значение:

Установка терминала RT-GM2-9

От вас потребуется: • Шлюз RT-GM2-9 • Блок питания из комплекта поставки 1. Распакуйте устройство и снимите защитный колпачок с порта GPON. 2. Подключите порт GPON к оптоволоконной сети. 3. Подключите адаптер питания, поставляемый в комплекте с устройством ONT RT-GM2-9 к разъему питания и электросети ,затем нажмите переключатель Power.

Шлюз RT-GM2-9 загружается примерно за 30 сек

После включения обратите внимание на индикаторы: • Индикатора “Питание” включен • Индикатор “GPON” включен • Индикатор “Интернет” включен • Индикатор WiFi включен

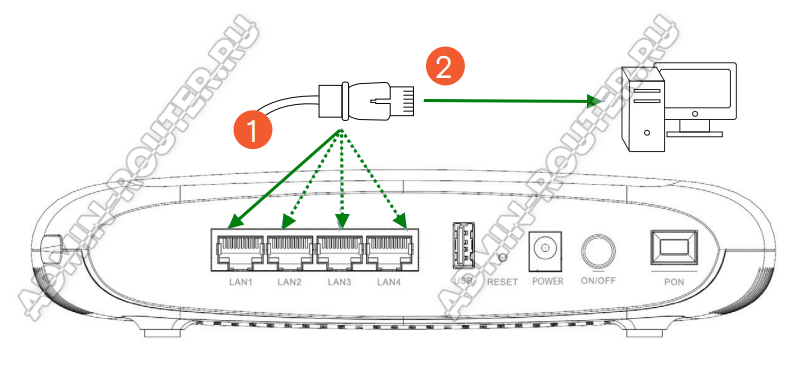

Подключение PON терминала Ростелеком к компьютеру

От вас потребуется: • Шлюз RT-GM2-9 • Ethernet кабель RJ-45 (LAN кабель) 1. Подключите Ethernet кабель в один из четырёх LAN-портов шлюза RT-GM2-9, как показано на рисунке выше. 2. Подключите другой конец Ethernet кабеля в порт Ethernet сетевой карты вашего компьютера.

Когда шлюз включен и к нему подключен компьютер проверьте индикацию соответствующего LAN-порта. Свет будет гореть непрерывно или мигать.

Как зайти в настройки GPON терминала

Для пользования Интернетом вам достаточно включить шлюз RT-GM2-9 и подключить к нему компьютер. Соединение с Интернет устанавливается автоматически.

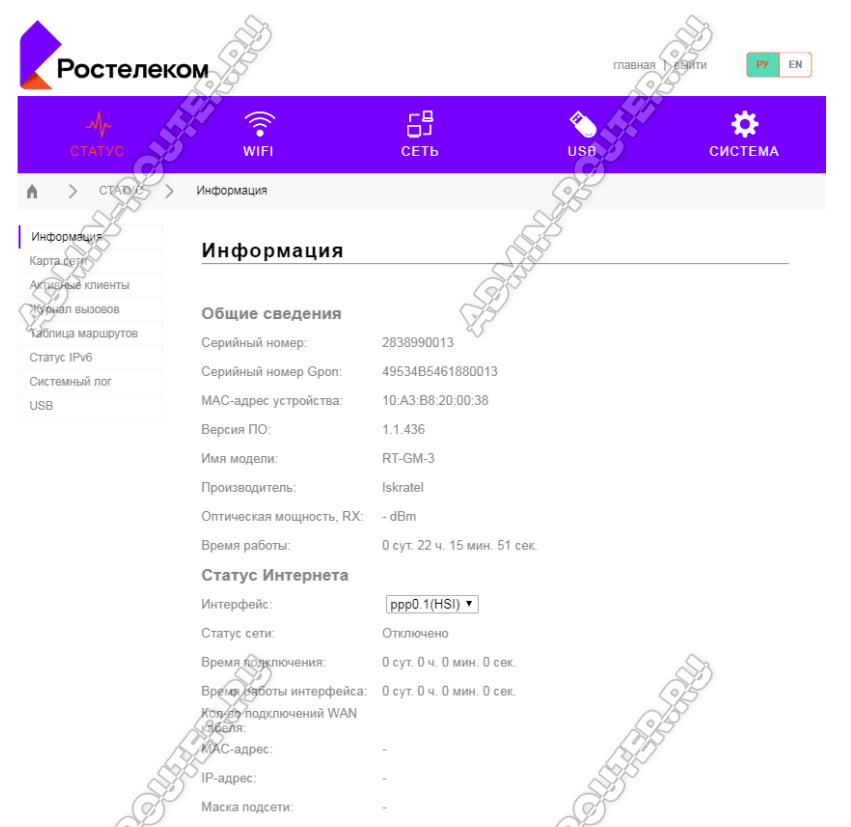

Пользовательский Web-интерфейс позволяет просматривать и редактировать настройки шлюза RT-GM2-9. Ниже показан пример страницы Web-интерфейса. В левом верхнем углу страницы расположена навигационная панель, где показаны функции устройства, которые можно изменить. При нажатии на имя функции с правой стороны будут отображены параметры выбранной функции.

Доступ к графическому Web-интерфейсу:

1. Запустите любой Web-браузер. 2. В адресной строке браузера введите адрес http://rt или http://192.168.0.1 . Нажмите клавишу «Ввод».

3. В появившемся диалоговом окне введите имя пользователя и пароль: Username: admin Password: пароль изображен на информационном стикере на корпусе устройства. 4. После аутентификации Вы попадёте на заглавную страницу конфигурации и статуса. Теперь можно приступить к настройке оптического роутера Ростелеком ONT RT-GM2-9 с помощью Web-браузера.

Ваш маршрутизатор находится под контролем Центра Управления Сетями Связи Ростелеком, на нем автоматически устанавливается актуальная версия программного обеспечения и актуальные настройки. Однако, у пользователей есть возможность отдельно менять некоторые настройки роутера под нужды своей домашней сети.

Как настроить интернет

1. Перейдите во вторую вкладку сверху и проверьте, чтобы все локальные входы были включены. Если это не так, то поставьте галочки и примените настройки;

1. Самое главное, чтобы под рукой у вас был договор от провайдера, где могут быть некоторые моменты подключения. В первую очередь ставим самую верхнюю галочку. В следующей строке «Encapsulation mode» нужно выбрать тип подключения.
2. Устанавливаем «WAN Mode» и «Service type» также как на картинке выше.
3. «VLAN ID» нужно установить исходя из договора.
4. Проверьте чтобы «Enable WAN» был включен;
5. «IP acquisition Mode» здесь также нужно выбрать способ подключения. Чаще всего у Ростелеком подключение идёт именно по PPPoE, тогда в договоре вы ещё должны будете увидеть логин и пароль. Их нужно будет ввести после выбора данного подключения. «Static» или статическое подключение достаточно редкое удовольствие и к тому же – платное. DHCP – это динамический тип, его нужно указывать, если никакой информации в договоре по этому поводу нет.
6. Также проверяем, чтобы «Enable NAT» был включен, а после этого применяем настройки.

1. Теперь внимательно посмотрите на цифры слева. В первой строке вам нужно задать имя сети, которое будет отображаться всем. 3-4 установите как на картинке. Далее в 5 нужно придумать пароль, с помощью которого вы будете подключаться. Старайтесь не использовать чисто цифирные пароли, даты рождения или номера телефонов.
2. 6-8 пункт установите как на скриншоте.
3. Далее нажимаем «Применить».

Теперь интернет и WiFi на роутере Хуавей будут стабильно работать. Также вы всегда можете перенастроить и использовать этот аппарат и для других интернет провайдеров.

Источник

Инструкция по настройке роутера Sercomm S1010

IP-адрес WiFi маршрутизатора Sercomm S1010 от Ростелеком в локальной сети — 192.168.0.1 либо через URL-адрес http://RT. Логин для входа — admin. А вот пароль нужно смотреть на стикере, который приклеен с нижней стороны корпуса устройства:

Кстати, к девайсу можно подключиться сразу по WiFi, так как ключ безопасности сети так же указан в стикере. После подключения Вы увидите вот такую страничку.

Далее можно сразу запустить мастер быстрой настройки, либо зайти в полноценный веб-интерфейс и выполнять конфигурацию уже оттуда.

Мастер быстрой настройки маршрутизатора

Этот вариант поможет быстро и просто настроить базовый функционал роутера. Заходим раздел «Основные настройки» -> «Мастер» и нажатием зелёную кнопку запуска:

Первым шагом надо выбрать свой филиал, город и услуги, которые у Вас подключены:

Я покажу как настроить Интернет + IPTV на роутере Sercomm S1010, для чего выбрал в списке пункт «Домашний интернет + Интерактивное ТВ». Нажимаем кнопку «Продолжить».

Далее надо прописать имя пользователя и пароль для входа в Интернет, которые Вы получили при заключении договора с Ростелеком:

Примечание: В тех филиалах, где используется тип подключения «Динамический IP (DCHP)» этого шага не будет, так как в этом случае не требуется ввод логина и пароля.

Следующий этап — настройка LAN-порта для подключения IPTV приставки:

Ставим галочку на тот порт, в который будет подключена IPTV-приставка Ростелеком. Ниже есть поле для ввода номера виртуальной сети VLAN. Его надо узнать в технической поддержке провайдера. Просто так подставлять туда какие-либо значения не имеет смысла. Нажимаем кнопку «Продолжить».

Заключительный шаг — настройка WiFi:

Здесь можно изменить имя своей беспроводной сети в любом из диапазонов — идентификатор SSID. а так же поставить свой пароль на WiFi. Кликаем на кнопку «Продолжить».

На этом базовая настройка роутера S1010 от Ростелеком завершена. Сохраняем и применяем новую конфигурацию.

Оптические Интернет терминалы Low-уровня

В этот сегмент входят устройства доступа, которые ещё называют PON-розетка. Фактически это более «умный» медиаконвертер для пассивной оптики, имеющий WAN-порт с разъёмом SC, несколько LAN-портов и опционально телефонный разъём для подключения стационарного телефона.

Есть два варианта использования PON-розетки.Первый вариант — это простейший дешевый вариант подключения к Интернету. Тут всё понятно.Второй вариант — подойдёт для более продвинутых пользователей и подразумевает установку дополнительно Wi-Fi роутера или даже целой Mesh-системы. И вот я советую использовать именно такой вариант. Почему? Дело в том, что на момент написания статьи ни у одного производителя я не встречал ни одного оптического PON-терминала с WiFI, который имел бы хорошую зону покрытия. Как правило, она или плохая или так себе. И это не только у Ростелекома, но и у всех других операторов. Возможно у самого топового оптического роутера RT-X дела обстоят получше, но пока протестировать возможности не было. Так вот использование PON-розетки позволяет поставить хороший мощный роутер или МЕШ-систему и забыть о проблемах с беспроводной сетью.

1. Huawei HG8120H (HW 867.A)

Самая распространённая и надёжная PON-розетка Ростелеком. Модель HG8120H широко используется у разных провайдеров и потому обычно не имеет проблем с совместимостью со станционными OLT-терминалами. На Авито можно купить достаточно дёшево.Порты:
1 х GPON тип SC/APC
1 x LAN GigabitEthernet 100/1000Base-T
1 x LAN FastEthernet 100Base-TХ
1 x POTS FXS

Прошивка Huawei HG8210H: скачать

Стандартный IP-адрес: 192.168.100.1
Авторизация:
PLOAM пароль — 1234567890 или 000000000
ПО Ростелеком: логин — admin, пароль admin, изменяется при первой настройки.
ПО Huawei:логин — telecomadmin, пароль – admintelecom

2. ZTE F612 (HW V6.0)

Ещё один достаточно распространённый упрощённый абонентский Интернет-терминал  (PON-розетка) — ZTE F612. В представленной аппаратной версии HW Ver.6 является практически двойником Huawei HG8210H.

Порты:
1 х GPON тип SC/APC
1 x LAN GigabitEthernet 100/1000Base-T
1 x LAN FastEthernet 100Base-TХ
1 x POTS FXS

Прошивка ZTE F612: Скачать

Стандартный IP-адрес: 192.168.0.1
Авторизация: PLOAM пароль — 1234567890 или 000000000
логин — admin, пароль – при установке
Суперпользователь — superadmin, пароль Zte521zTE@ponXXXXX
где XXXXX — последние 5 символов GPON SN из наклейки.

3. Qtech QONT-RT-1G1F1V (HW V1.0)

Ну и третья разновидность гигабитная GPON-розетка Ростелеком в обычной компоновке. На сегодня это самая редко встречающаяся модель.

Порты:
1 х GPON тип SC/APC
1 x LAN GigabitEthernet 100/1000Base-T
1 x LAN FastEthernet 100Base-TХ
1 x POTS FXS

Прошивка Qtech QONT-RT-1G1F1V: Скачать

Стандартный IP-адрес: 192.168.0.1
логин — admin, пароль – уникальный, на наклейке

4. Rotek RTK6251 (HW: RTK6251)

Характеристики:
Чип — Realtek RTL9603
ПЗУ — 128 МБ
ОЗУ — 128 МБ

Порты:
1 х GPON тип SC/APC
1 x Gigabit Ethernet 100/1000Base-T
1 x Fast Ethernet 100Base-T
1 x POTS FXS RJ-11
Оптический терминал идёт в белом корпусе.

Прошивка Rotek RTK6251 — скачать

Стандартный IP-адрес: 192.168.0.1
логин — admin, пароль – уникальный, на наклейке

Подключение роутера HG8245

Первым делом, конечно, необходимо подключить роутер к сети провайдера и к вашему компьютеру. Несмотря на то, что данный маршрутизатор работает с оптическими линиями GPON, после соответствующей настройки роутера у вас появится возможность подключить интернет Ростелеком через Ethernet-кабель, используя LAN-порт. Кабель провайдера необходимо подключить к самому левому порту под названием Optical, расположеный на задней панели роутера.

Компьютер необходимо подключить к любому из четырех разъемов LAN1-LAN4 с помощью патчкорда, который вы найдете в комплекте с Huawei HG8245. В случае, если вы используете Smart TV или IP-телефонию, эти устройства нужно подключить к портам TEL1 и TEL2.

После выполнения описанных манипуляций, можно включить роутер и перейти к настройкам его параметров, наобходимых для правильной работы интернета от Ростелеком.

IPTV приставки провайдера Ростелеком

Абоненты Ростелекома сегодня могут выбрать примерно из десятка моделей современных телевизионных приставок для получения услуги интерактивного телевидения, давайте рассмотрим наиболее распространённые из них.

SML-482 HD

Данная модель ТВ-приставки является самой продвинутой в техническом плане из всего, что предлагает Ростелеком. Здесь установлен самый производительный процессор, достаточное количество оперативной памяти, при этом выполнено устройство в весьма компактном корпусе. Приставка поддерживает инновационные технологии типа 3D-телевидения, а также имеет множество других фишек. В работе приставка показывает себя стабильно, практически не выявляются неисправности и брак.

Спецификации:

1. Процессор – двухъядерный BCM7230750MHz.
2. Оперативная память – 512 мегабайт DDR3.
3. Накопитель 256 мегабайт Flash NAND.
4. Из интерфейсов есть IrDA, 2 порта USB, Ethernet, mini-jack, HDMI, CVBS, S/PDIF.
5. Весит устройство 140 грамм.
6. Поддержка всех популярных видеокодеков, в том числе все MPEG, AVC, аудиокодеки AAC, MP3 и другие.
7. Производство американской компании Smartlabs.

SML-282 в версии Base/Premium

Различия между версиями небольшие. При идентичном внешнем виде у премиума имеется дополнительный порт USB и немного производительнее начинка, а также есть поддержка беспроводных сетей. Отличная недорогая приставка с достаточным функционалом.

Спецификации:

1. Процессор – STi7105.
2. Оперативная память 256 мегабайт.
3. Накопитель 128 мегабайт Flash.
4. Разрешение картинки 1080p при 60 fps.
5. Из интерфейсов имеются USB (2 порта у премиума), Ethernet, CVBS, YPbPr, HDMI, 2xRCA, S/PDIF, mini-jack.
6. Поддерживаются все популярные видео- и аудиокодеки, весит устройство 470 грамм.

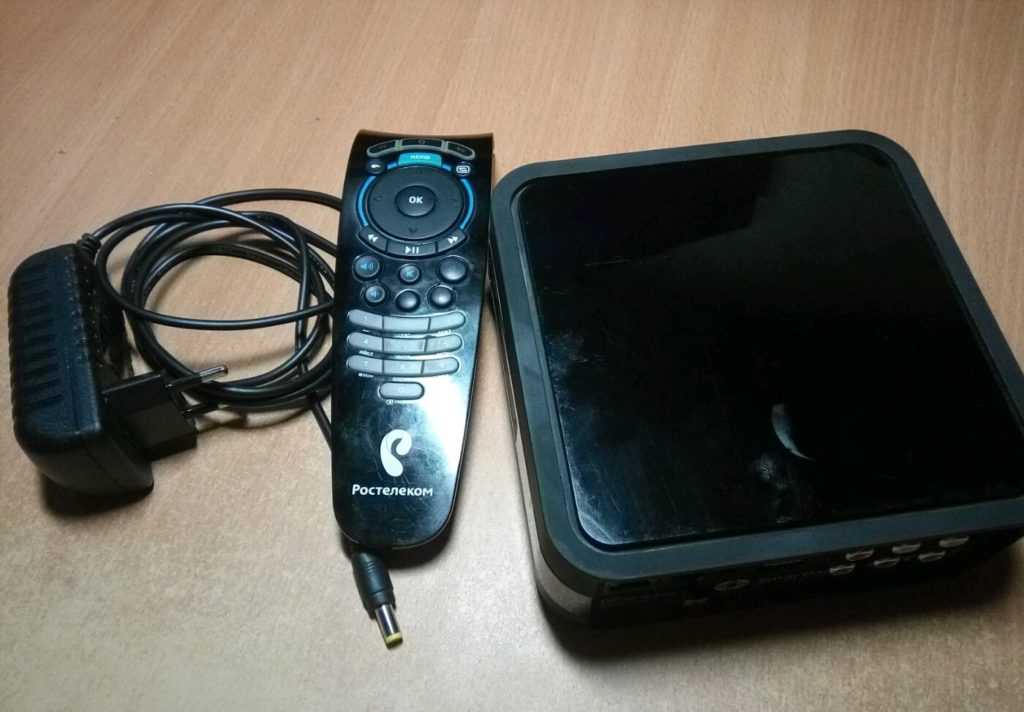

MAG-250

Довольно древнее устройство, однако по своим возможностям не уступает более современным аналогам. Были жалобы на слабое крепление гнезда питания, а также гнезда для штекера кабеля от ТВ, поэтому возвратов довольно много. Приставка легко перепрошивается ПО от «Информир».

Спецификации

1. Процессор – STi7105.
2. Оперативная память – 256 мегабайт.
3. Накопитель – 156 мегабайт Flash NAND.
4. Из интерфейсов имеется S/PDIF, HDMI, два порта USB, A/V, Ethernet.
5. Поддерживает в качестве источников контента внешние накопители, в том числе внешний HDD.
6. Поддержка всех популярных видео- и аудиокодеков, битрейт держит до 40 мегабит в секунду.
7. Весит устройство 156 грамм.
8. Производит приставку украинская компания Infomir (ведущий оператор цифрового ТВ в стране).

Этап 3: выполнение настройки компьютера

1. Заключительный этап – это, скорее, даже не настройка компьютера, а проверка некоторых параметров. Для этого откройте

«Панель управления» и пройдите к разделу «Центр управления сетями и общим доступом».

С этого момента настройку роутера Huawei можно считать завершенной

Обращаем ваше внимание на то, если у вас возникли проблемы со вводом настроек, рекомендуем не откладывать звонок провайдеру, который постарается приложить все усилия, чтобы наладить интернет-соединение в максимально сжатые сроки

Подключаться к интернету на сегодняшний день можно одним из многих способов. Например, можно использовать модем USB, оптический кабель и даже спутниковую тарелку. Но через кабель и роутер интернет подключается удобнее всего. В частности, одним из его преимуществ является стабильная передача сигнала с высокой скоростью. Да и цена модема относительно невысока.

Китайская компания Хуавей наряду со смартфонами выпускает и другие полезные мобильные гаджеты. В частности, речь идёт о модемах. Сегодня предлагаем детально поговорить о модели модема Huawei HG8245h — современном средстве для высокоскоростной передачи данных. Через данный маршрутизатор возможно подключение любых мультимедийных гаджетов, включая стационарный компьютер, мобильный телефон, ноутбук или планшет. Также через router можно подключиться к IPTV, чтобы смотреть любимые передачи в отличном качестве.

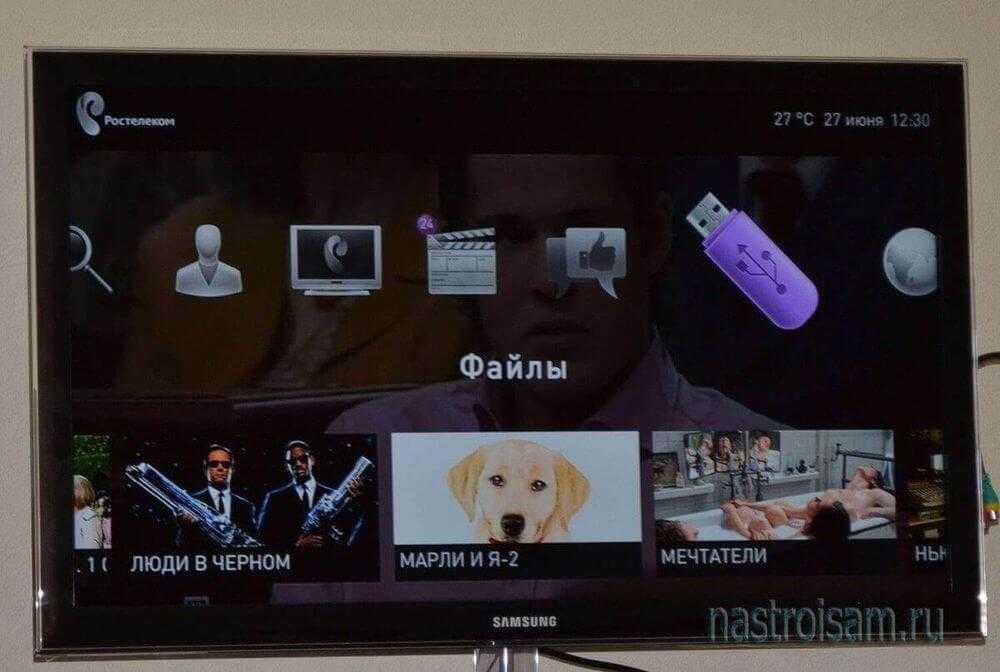

Умеет ли ТВ приставка Ростелеком показывать видео с USB-флешки?

Раньше пользовательские видео-файлы с USB-накопителя сохранялись в облаке, а каждому абоненту было выделено пространство размером 7 Гигабайт с возможностью платного расширения до 30 Гигабайт. Здесь Ростелеком столкнулся с тем, что после загрузки видео нужно было его обрабатывать для того, чтобы потом отправить на экран абоненту. Транскодеры не справлялись с нагрузкой, видео обрабатывалось месяцами — соответственно услуга быстро потеряла популярность и стала вызывать неслабые нарекания. В итоге, к концу 2013 было принято решение сделать возможность просмотра видео с флешки напрямую.

Сейчас все приставки умеют воспроизводить видео с USB-флешек, но ограничения на поддерживаемые видео- а аудио-кодеки. Так что, если у Вас нет звука при воспроизведении фильма — пробуйте пережать фильм другим кодеком.

Подключение по технологии xPON — что это такое?!

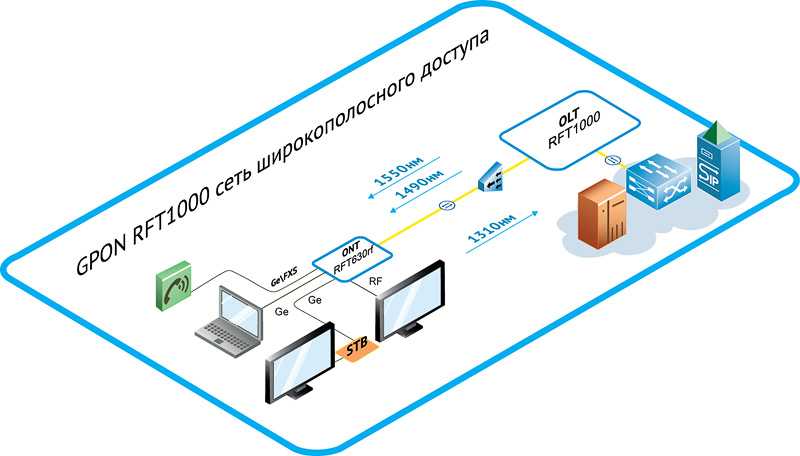

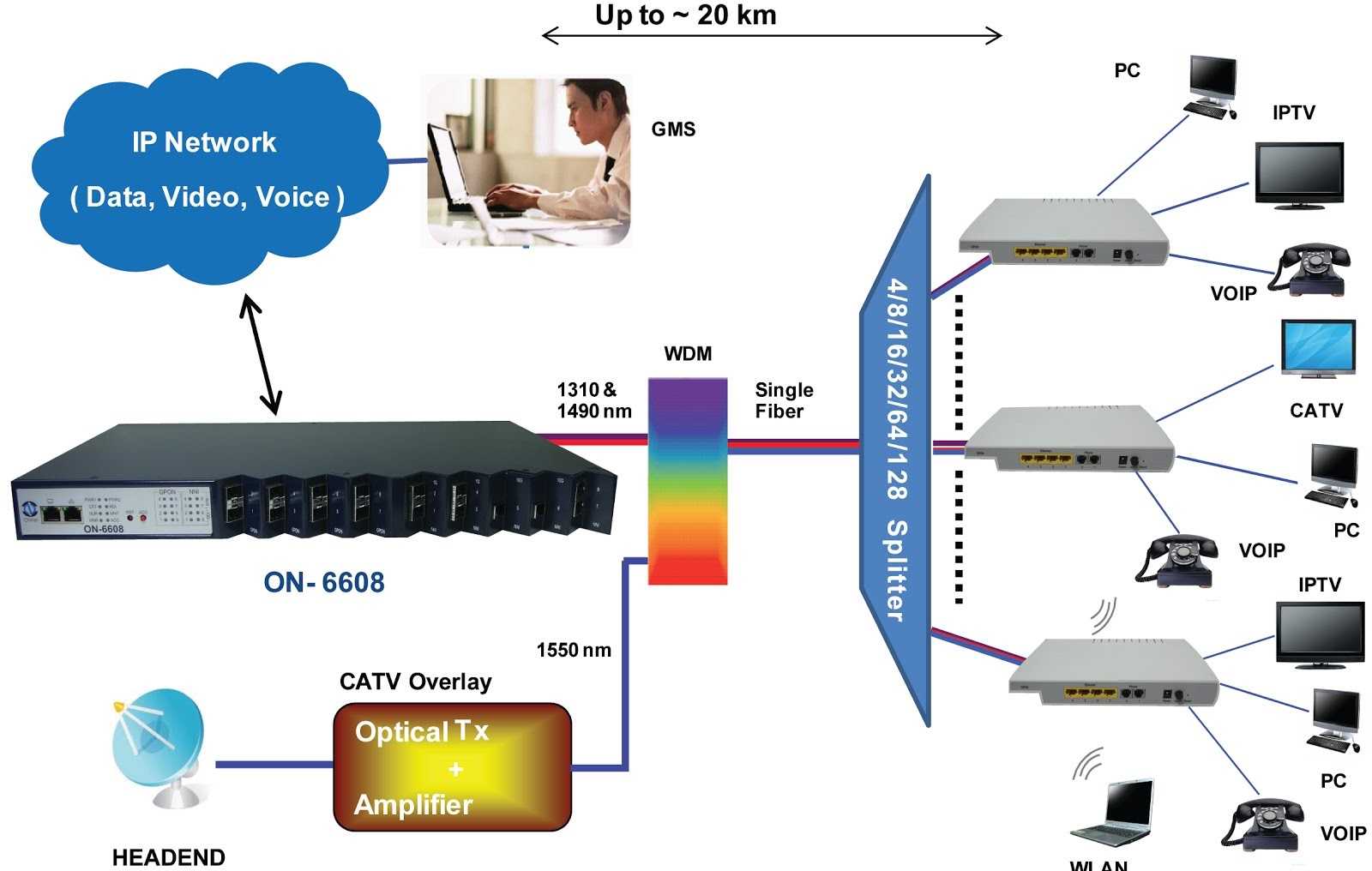

Passive Optical Network — xPON — это пассивная волоконная оптическая сеть широкополосного доступа на самых высоких скоростях. Она строится на пассивных (то есть не имеющих электропитания и управления) компонентах: сплиттеры-разветвители, комбинаторы и т.п. Активное оборудование используется только в начале — это станционный терминал OLT, а так же в конце линии — абонентский терминал ONT. За счёт этого уже сейчас такие сети выходят значительно дешевле обычных медных, особенно для частного сектора и коттеджных посёлков.

Всего лишь по одному тоненькому оптическому волокну, которое заводится прямо в дом или квартиру, абонент может получить сразу целый пакет услуг — доступ в Интернет на скорости 200 Мбит и выше, цифровое интерактивное телевидение, SIP-телефония и видеонаблюдение.

Буква «Х» в аббревиатуре означает, что могут использоваться разные скорости передачи данных. Так различают:

• PON — скорость до 100 Мбит в секунду
• GPON — скорость от 200 Мбит до 1 Гбит в секунду.
• XG-PON — скорость от 1 до 10 Гбит в секунду

Есть более скоростные и передовые разработки, но до того, как их начнут использовать для подключения абонентов, пройдёт не менее 10 лет. Компания Ростелеком сейчас активно подключает именно GPON, предлагая тарифы до 1 Гбит/с. Обычному рядовому пользователю этого хватит с лихвой. Такую скорость даже сегодня практически некуда использовать даже с учётом видео-трансляций в 8К-качестве.  И ближайшие годы картина вряд ли изменится.

Внимание! Многие ошибочно путают xPON с обычной оптикой Peer-to-Peer, где прямое волокно с одной стороны включается в коммутатор на станции, а другим доходит до абонента без всяких сплитеров и терминалов. На самом деле это абсолютно разные технологии

Перепрошивка приставки Ростелеком: потери и приобретения

Попробуем разобраться, что дает прошивка приставки Ростелеком и какие риски существуют при проведении данной процедуры. Наиболее популярная модель ТВ-приставок оператора — IPTV RT-STB-HD Standart. Технически она является полной копией MAG-250, разработанной украинским производителем Infomir c урезанным ростелекомовской прошивкой функционалом. И чтобы вернуть приставке ее первоначальные возможности необходимо перепрошить ее в исходный MAG-250.

Последние модели IPTV RT-STB-HD Standart выпускаются Ростелекомом с собственным пультом, непригодным для управления MAG-250, в силу отсутствия на нем части функциональных кнопок.

В данном случае придется воспользоваться не только стандартной прошивкой от Инфомир, но и модифицированной. Есть нюанс – по опыту проще сначала ставить стандартную прошивку, а уже затем при необходимости, заливать на нее модифицированную.

Сначала о потерях: при прошивке iptv приставки Ростелеком станут недоступными интерактивные сервисы оператора, так как доступ к ним обеспечивается оригинальным ПО. На этом минусы, пожалуй, заканчиваются.

Из приобретений: домашний медиа-центр с поддержкой WI-FI и DLNA, а также возможность просмотра телеканалов с плейлиста без тарифных ограничений оператора.

Digital Living Network Alliance (DLNA) – стандарт, позволяющий объединять различные мультимедиа-устройства в единую пользовательскую сеть.

Прошивка ТВ-приставки Ростелеком: подготовительные процедуры

Если вы дочитали до этого раздела, вопрос: «Можно ли перепрошить приставку Ростелеком?» перед вами не стоит. Процедура довольно простая и обычно заканчивается успехом. Остается лишь разобраться, что для этого необходимо.

Итак, для перепрошивки ТВ-приставки Ростелеком, потребуется:

• аппаратное обеспечение: ПК с проводом для подсоединения приставки;
• программное обеспечение: mcast.exe, любой dhcp-сервер (один из самых удобных и популярных — dualserver), непосредственно актуальная версия официальной прошивки, при необходимости – модифицированный вариант.

Все скачанное программное обеспечение необходимо сложить в одну папку, созданную в корне диска C. Для удобства дальнейших пояснений, назовем папку infomir.

На этом предварительный этап перепрошивки iptv-приставки Ростелеком окончен. Теперь переходим к самому интересному.

Как прошить приставку Ростелеком: пошаговая инструкция

Если вы закончили все приготовления, и чувствуете в себе силы начать, приступаем. Разберем пошагово, как перепрошить приставку Ростелеком.

Во-первых, необходимо сбросить приставку к начальным, дефолтовым установкам завода-изготовителя. Прошивка ТВ приставки Ростелеком может закончиться успешно и без этой процедуры, но лучше не рисковать.

Далее процесс перепрошивки выполняется на компьютере. В главном меню выбираем пункт Выполнить и в строку Открыть и набираем ncpa.cpl, а затем жмем OK. В перечне сетевых подключений выбираем требуемое, вызываем для него контекстное меню и заходим в Свойства. В нижней части вкладки есть перечень компонентов, используемых данным подключением. Открываем в нем «Протокол Интернета версии 4(TCP/IPv4) и двойным щелчком заходим в свойства протокола. Вводим значения IP-адреса — 192.168.1.1 и маски подсети — 255.255.255.0.

Затем запускается служба DHCP-сервера. Win+R → cmd→ C:\infomir\dualserver –v (полный путь к программе).

Запустив mcast.exe, кликаем на «Подключение по локальной сети» (IP 192.168.1.1)и жмем Select в правой части окна. В окне программы требуется ввести значения IP-адресов процессов: 224.50.0.70:9000 для потока №1 , 224.50.0.51:9001 – для потока №2. Нажимаем кнопку старт для обоих потоков. Приставка подсоединяется к ПК и в ее главном меню выбираем команду Upgrade Tools→ MC Upgrade. В результате этих действий прошивка загрузится и сохранится в памяти приставки. Перезагружаем девайс и – вуаля – новый медиа-центр готов к работе.

Ростелеком до обидного сильно урезал возможности Mag-250. И пользоваться ей без перепрошивки – это как ездить на Ferrari по русскому бездорожью, строго соблюдая скоростной режим. Можно конечно, но стоит ли?

Телевизионная приставка — необходимый атрибут любого современного телевизора, который позволяет управлять вещанием любого канала из эфира в пределах квартиры и телевизора.

Прошивка приставки Ростелеком для бесплатного просмотра увеличивает ее возможности, добавляет функциональности. ТВ-девайс дает возможность не только посмотреть любимую передачу, но и осуществить ее запись полностью, приостановить на нужном моменте или вернуться к тому, что пропустил. И это далеко не полный функционал, нужно только установить необходимое программное обеспечение, то есть «перепрошить».

Технические характеристики Ростелеком RT-GM-2

Аппаратная версия HW — HW:1B2D.A Подключение по технологии – GPON Серия оборудования — Medium

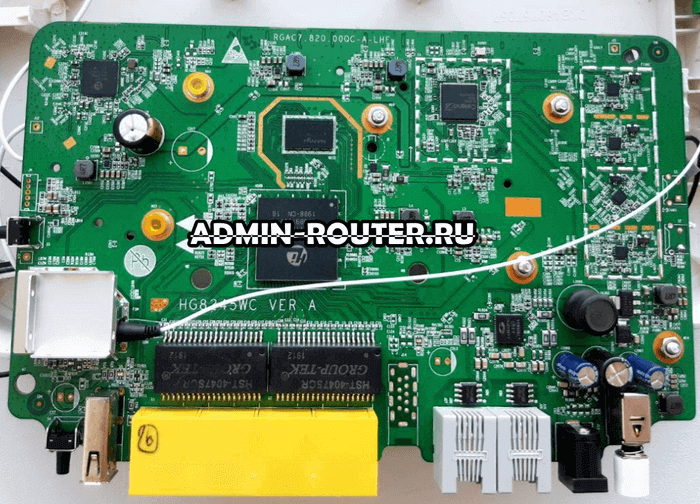

Базовая плата: Чип CPU – SD5117P RAM (ОЗУ) — 256 МБ Flash (ПЗУ) – 128 МБ FXS чип – LE9641

Порты: 1 x WAN (SFP SC/APC) 4 x LAN (Gigabit Ethernet 1000Base-T) 1 x USB 2.0 2 x FXS (Протоколы H.248, SIP)

Wi-Fi: WiFi 2.4 GHz – Hi1151 (802.11 b/g/n) WiFi 5 GHz – SD1151 V740 (802.11 n/ac)

Актуальная прошивка RT-GM-2 — ссылка.

По скромному мнению автора, оптический ONT роутер Ростелеком Huawei RT-GM-2, пожалуй, самый надёжный и непривередливый терминал. Каких-то значительных проблем с ним за несколько лет использования не замечено. Телевидение работает с ним идеально. Зона покрытия Wi-Fi хорошая, сеть не отваливается.

Настройка умной PON-розетки Ростелеком

Несмотря на внешние различия в веб-интерфейсе, принцип настройки подключений на PON-розетках одинаков. Общий порядок действий таков:

1. Войти в веб-интерфейс. У PON-розеток с прошивкой Ростелеком IP-адрес 192.168.0.1, логин admin, заводской пароль admin (или без пароля при первоначальной настройке).
2. Создать соединение для Интернета в режиме маршрутизатора или моста, в зависимости от того, что будет стоять за терминалом: компьютер, точка доступа WiFi или полноценный роутер.
3. Создать соединение для цифрового телевидения.
4. Подключить устройства, проверить доступ в сеть Интернет.

Теперь покажу как настроить PON-розетку Ростелеком на примере самой распространённой модели — Huawei HG8120H.

Заходим в настройки PON-розетки HG8120H через IP адрес, указанный в наклейке на её корпусе. Там же написан заводской логин и пароль. После авторизации заходим в раздел меню «LAN» → «Рабочий режим порта LAN»:

Проверяем чтобы галочки стояли на обоих портах — LAN1 и LAN2.

Внимание! Теперь очень важный момент! В некоторых филиалах Ростелеком на терминале нужно вводить PLOAM-пароль из 10 символов

Делается это на вкладке «Инструменты» → «Аутентификация терминала». Обычно используется PLOAM-пароль 0000000000 или 1234567890. После ввода нажимаем кнопку «Применить».
Я советую сначала настроить подключение к Интернету и, если терминал не будет работать — тогда уже вводить PLOAM.

Подключение в режиме маршрутизатора

Переходим в раздел «WAN» → «Настройка WAN». Удаляем те соединения, что там есть

Дефолтное соединение HSI без прав суперпользователя удалить не получится — но это не беда, оно ничем нам не помешает и на него можно не обращать внимание. После этого нажимаем кнопку «Создать» и создаём подключение к Интернету

В новом соединении надо выбрать режим инкапсуляции. Если у Вас тип подключения «Динамический IP» то выбираете инкапсуляцию IPoE. В нашем филиале используется протокол PPPoE и я выбираю его.
В поле «Режим WAN» надо поставить вариант «Режим маршрута WAN».
Включаем виртуальные сети VLAN и в поле VLAN ID прописываем идентификатор виртуальной сети

Его номер надо узнать в техподдержке.
Вводим логин и пароль на подключение, которые Вам выдали при заключении договора.
Обратите внимание на поле «Опции привязки» — там отмечены LAN-порты привязанные к подключению. Если Вы будете дальше настраивать телевидение Wink, то уберите галку со второго порта — в него будет включена ТВ-приставка.
Режим присвоения адресов обычно выставляется самостоятельно в автоматическом режиме, но для сведения — у IPoE режим будет DHCP, а у PPPoE соответственно будет PPPoE.
Применяем настройки

Подключение в режиме моста

Этот вариант как нельзя лучше подойдёт в том случае, если дальше Вы будете ставить свой роутер или MESH-систему WiFi.

В этом случае режим инкапсуляции роли не играет. Надо в поле «Режим WAN» выбрать вариант «Режим моста WAN».
В поле «Тип службы» должно быть значение «INTERNET».
Затем нужно будет указать VLAN ID для Интернета и в поле опции привязки оставить только LAN1, в который будет включаться роутер.
Сохраняем настройки.

Настройка цифрового телевидения IPTV Wink

Снова открываем настройки WAN и создаём второе подключение в режиме моста:

Обратите внимание, что в поле «»Тип службы» надо поставить значение IPTV.
Включаем VLAN и в поле VLAN ID указываем идентификатор виртуальной сети для цифрового телевидения. Его так же надо узнать в техподдержке Ростелекома.
В поле «802.1p» обязательно ставим приоритет 4, чтобы изображение на ТВ не рассыпалось при нагрузке на терминал

В поле ID многоадресной рассылки дублируем значение VLAN ID.
В поле «Опции привязки ставим галочку на порт LAN2 — в него будет включена ТВ-приставка!
«Нажимаем на кнопку «Применить».

В списке соединений должно быть в итоге две строчки — первая Интернет, а вторая — Телевидение.

Далее переходим в раздел «Приложения». В меню слева открываем раздел «Настройка IGMP»:

Тут Вам нужно просто будет в поле «Включить IGMP» поставить значение «Да», после чего нажать на кнопку «Применить».

Теперь можно подключить ТВ-приставку и проверить работу цифрового интерактивного телевидения Wink.
