Полосы на экране ноутбука

Почему появилась черная полоса на экране ноутбука и как ее убрать

Почему появились полосы на экране ноутбука: причины

За вывод изображения на ноутбуке отвечает графический чип, который может быть установлен отдельно на видеокарте или интегрирован в центральный процессор. Информация от чипа через шлейф передается на экран, а в целом системой управляет материнская плата. Как можно видеть, не так много элементов задействованы в процессе вывода изображения на экран монитора. Исходя из этого, можно сделать вывод, что следующие причины способны привести к появлению полос на экране:

  • Неисправность материнской платы. Наименее распространенная проблема. Материнская плата практически не подвержена повреждениям, и она чаще всего выходит из строя из-за брака или по причине короткого замыкания, что бывает довольно редко. При этом выход из строя материнской платы обычно приводит к полному отказу ноутбука, но в редких случаях возможно, что повреждены именно компоненты, отвечающие за вывод изображения на монитор;
  • Неисправность видеокарты. Значительно более распространенная проблема, которая приводит к появлению горизонтальных или вертикальных полос на экране ноутбука. При этом если имеются проблемы с видеокартой, полосы обычно разноцветные, а иногда на экране возникает рябь или артефакты вместо прямых линий. Чаще всего видеокарта выходит из строя из-за перегрева чипа, расположенного на ней;
  • Пережат или неисправен шлейф. Чтобы изображение от системных компонентов ноутбука поступало на экран, используется шлейф. С одной стороны он подключается к материнской плате компьютера, с другой к дисплею. Если шлейф оказался пережат, поврежден или перегорел, это может привести к появлению полос на экране;
  • Проблемы с матрицей. Наиболее распространенная причина, почему появляются полосы на экране, это выход из строя матрицы. Экран ноутбука довольно хрупкий, и даже одного неаккуратного закрытия крышки компьютера будет достаточно, чтобы повредить матрицу, в результате чего на экране возникнут полосы.

Стоит отметить, что крайне редко проблема с появлением артефактов и полос на экране связана с драйверами.  Поэтому первое, что стоит сделать, если на экране ноутбука появились полосы, это скачать новые драйвера ключевых компонентов компьютера. Также можно попробовать «откатить» Windows, если система была незадолго до возникновения проблемы обновлена.

Как убрать черные полосы на экране ноутбука

Определившись с направлением для ремонта, не спешите идти в сервисный центр. Вот ряд советов, как убрать черную полосу с экрана ноутбука без помощи мастера, в домашних условиях. При этом не требуются сложные навыки по программированию или электротехнике.

Совет №1 – меняем настройки дисплея

У ноутбука нет внешних кнопок, как у монитора ПК, поэтому используйте встроенный функционал ОС. В Windows это делается так:

  1. Нажмите «Пуск».
  2. Выберите «Параметры».
  3. Войдите во вкладку «Система».
  4. Остановитесь на первом разделе «Дисплей».
  5. В нем есть пункт «Масштаб и разметка».
  6. Убедитесь, что установлено максимальное разрешение экрана (выбрана самая верхняя строчка).
  7. Проверьте, чтобы ориентация была альбомная, а не портретная, иначе по бокам будет две черные полосы.

Совет №2 – устраняем перегрев видеокарты и графического процессора

Разберите ноутбук, сняв заднюю крышку – видео по разборке любой модели легко найти в интернете. Добравшись до материнской платы, сдуйте с нее пыль. Можно воспользоваться мягкой кисточкой для покраски.

Обычно кулер, отвечающий за охлаждение ноутбука, спустя пару лет работы сильно «обрастает» пылью. Разберите его, протрите лопасти и установите обратно.

Сильно повышать температуру материнской платы может главный процессор, отвечающий за обработку команд. Тепло он передает вентилятору при помощи медной шины. Плотную связь с шиной обеспечивает термопаста. Но от нагрева вещество высыхает, и теплообмен снижается. Исправьте ситуацию следующим образом:

  1. Снимите шину, открутив болты крепления.
  2. Удалите пластиковым скребком остатки старой пасты с пластины и верхней части процессора.
  3. Выдавите из шприца новую термопасту.
  4. Скребком равномерно распределите по поверхности процессора.
  5. Прижмите медной пластиной, вкрутив ее болты.

Совет №3 – замена шлейфа

Если шлейф переломлен, то корректировка его положения исправит ситуацию лишь временно. При очередном перегибе контакт пропадет, и черная полоса появится вновь. Необходимо заменить шлейф на новый. В продаже есть связующие буквально к любой модели ноутбука.

Для замены проделайте следующие манипуляции:

  1. Разберите нижний блок с клавиатурой.
  2. Снимите рамку экрана.
  3. Узкой отверткой поднимите зажим фишки шлейфа на каждой стороне.
  4. Пинцетом извлеките полоску проводов.
  5. Затем пинцетом вставьте до упора концы нового шлейфа в гнезда.
  6. Зафиксируйте контакт прижимами.

Совет №4 – переустанавливаем драйвера

«Слетевшие» драйвера можно переустановить, обратившись к «Диспетчеру устройств». Для его вызова нажмите правой кнопкой мыши значок «Пуск» и выберите «Диспетчер устройств». В новом окне отобразятся все устройства ноутбука.

Для этого:

  1. Двойным щелчком левой кнопки мыши или тачпада кликните по строке «Монитор».
  2. В открывшемся подпункте будет что-то типа «Универсальный монитор» и его версия.
  3. Правой кнопкой мыши выведите меню.
  4. Выберите «Обновить драйвер».
  5. Укажите «Автоматическое обновление».
  6. Система сама произведет поиск и установку последней версии.
  7. Повторите то же самое для «Видеоадаптера».

Если это не помогло, и черная полоса все равно присутствует, драйвера можно обновить вручную. Для этого:

Совет №5 – «откатываем» Windows назад

Если после обновления операционной системы появилась черная полоса на экране ноутбука, есть большая вероятность, что новая версия Windows несовместима с аппаратной частью. Такое бывает, поскольку Microsoft постоянно дорабатывает программный продукт, чтобы он хорошо работал с последними версиями лэптопов и ПК. В результате предыдущие устройства начинают «стареть» для операционной системы, что вызывает сбои в работе.

Если с новой версией «Виндовс» возникла черная полоса на дисплее, вернитесь к предыдущей. «Откатиться» назад можно при помощи инструментов, заложенных в саму систему:

  1. Нажмите «Пуск» – «Параметры».
  2. Войдите в «Обновление и безопасность».
  3. Перейдите к боковой панели и выберите «Восстановление».
  4. Нажмите на кнопку «Вернуться к предыдущей версии». Установится система, что была до последнего обновления.
  5. Если такой кнопки нет, выберите «Вернуть компьютер в исходное состояние». Ноутбук станет таким, каким был при покупке. При этом можно выбрать, сохранять личные файлы (музыку, фото, видео, документы) или удалить все.

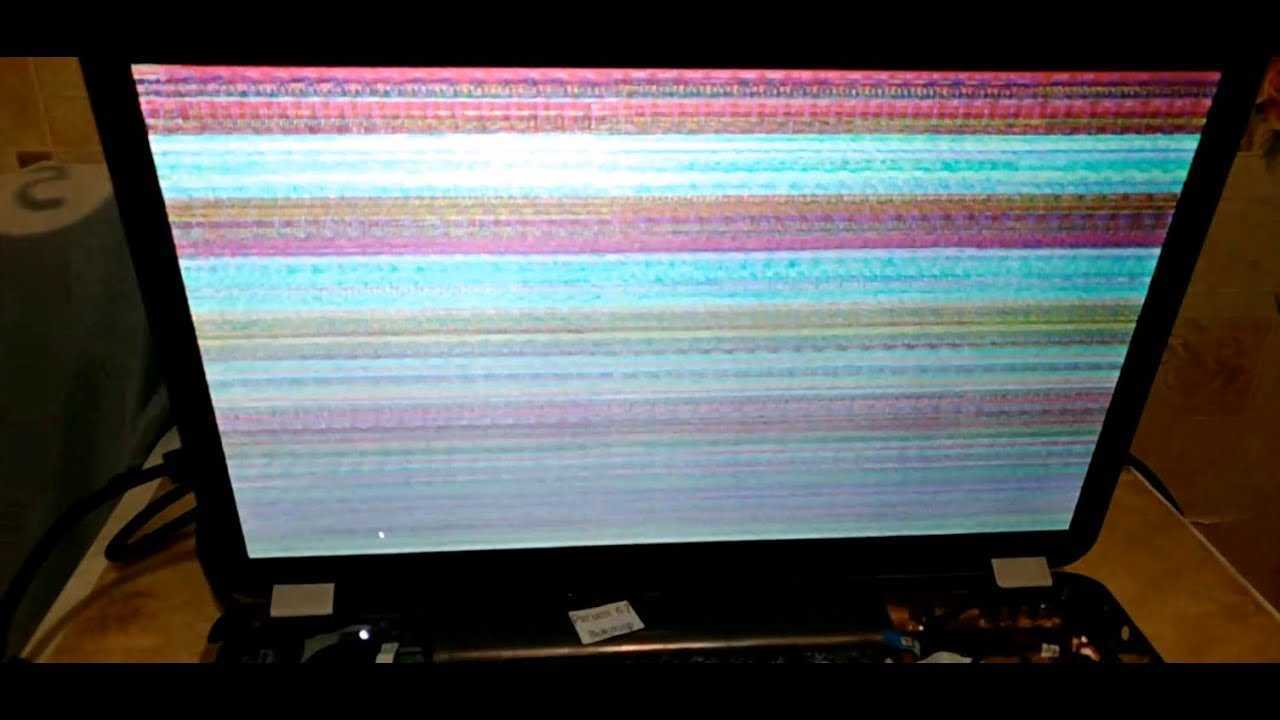

Виды полос на экране

Полоски на мониторе

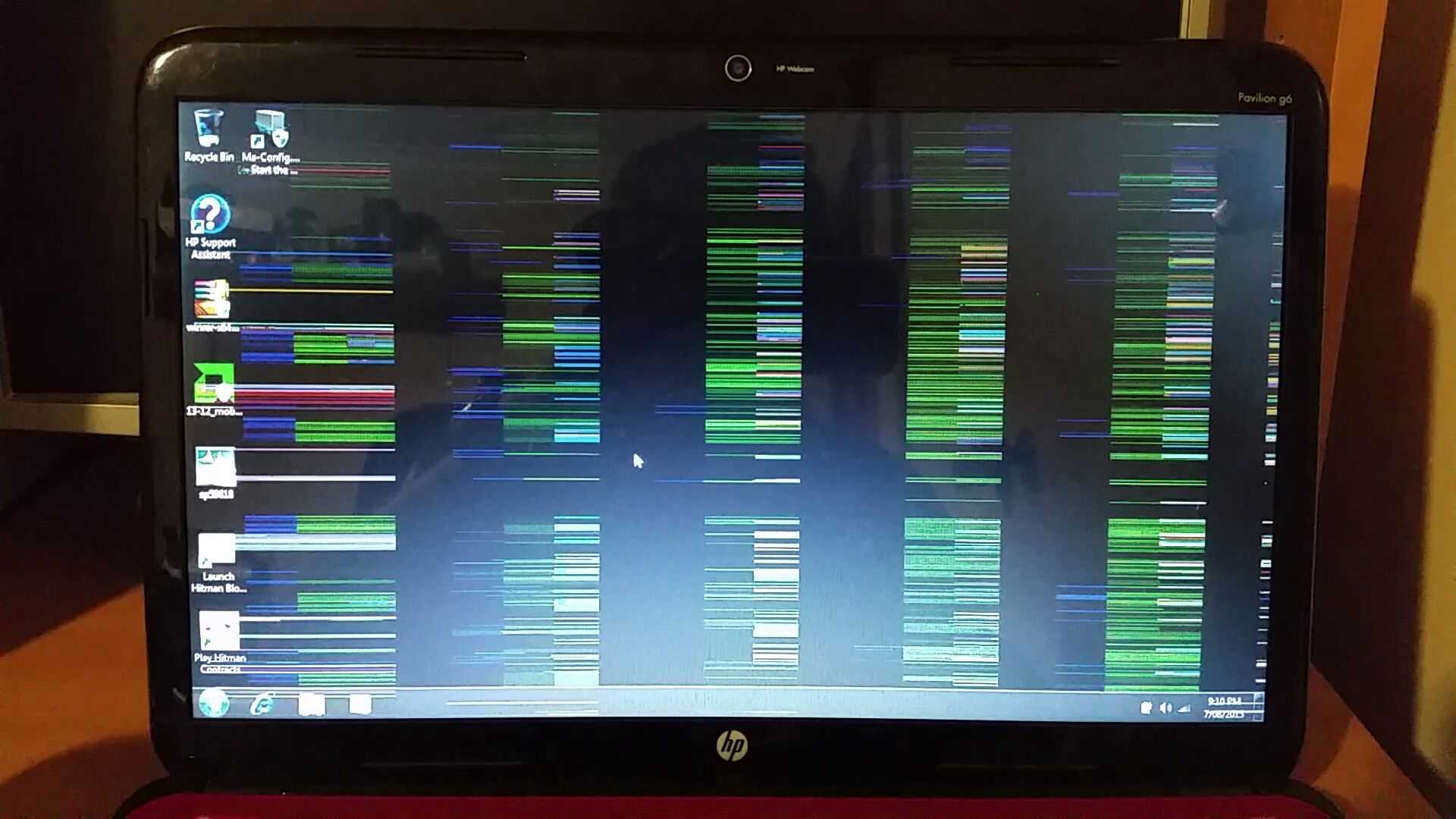

Обратите внимание на их расположение. Они могут быть как горизонтальными посередине монитора, так и вертикальными

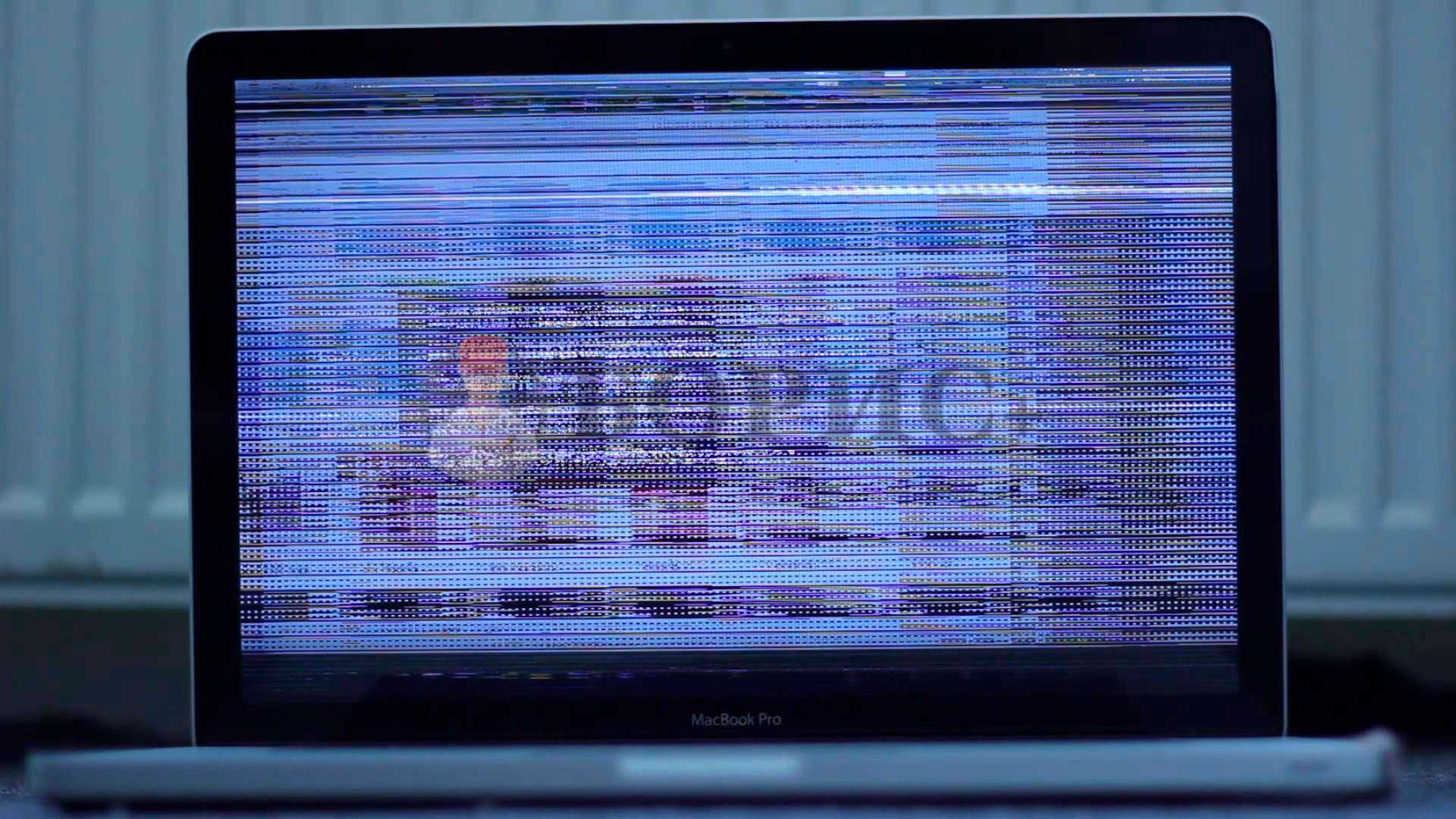

Половина изображения может отсутствовать, появляется рябь, могут быть нечеткости.

Но и это еще не все, на что стоит обратить внимание. Они бывают как белые, так и разноцветные

Это тоже дает возможность узнать предпосылки возникновения. Рассмотрим, с какими проблемами экрана можно столкнуться.

Это проверяется следующим способом:

Решение: Вам придет на помощь улучшенная система охлаждения ноутбука.

При разборе компьютера и подмене термопасты обратите внимание на чип. Если на нем или радиаторе имеются очевидные отпечатки нагара, это говорит о выходе устройства из строя и необходимости его замены

А если это не помогает, значит, пора вовсе заменить ее и желательно на более выносливую.

Внимательный осмотр

Монитор и компьютер соединены одним коварным кабелем – это VGA. Во многих устройствах по бокам от разъёма имеются отверстия для того, чтобы можно было плотно прикрутить этот кабель, но не всегда. Именно поэтому многие предлагают начать поиск причины полосы на мониторе именно с проверки его подключения. Кабель должен «сидеть» твердо и ровно, никаких шатаний и так далее. Кроме того, на его поверхности должны отсутствовать любые повреждения. Если вы видите, что кабель передавлен или надорван, то можете смело его менять – дальнейшее использование может быть связано с появлением дефектов на изображении.

Причины появления полос

  1. Перегрев видеокарты. Если вам диагностировали то, что ваш экран начинает рябить полосами из-за перегрева видиокарты. То вашу проблему решит улучшение системы охлаждения вашего ноутбука. Например: подставка с кулерами, чистка старой системы охлаждения или же полная замена на более мощную.
  2. Полный выход из строя видеокарты. Чаще всего основная причина также, что и в первой ситуации перегрев, реже попадаются ноутбуки с аппаратным сбоем. В данной ситуции полосы либо появляется еще при запуске операционной системы , либо ваш девайс совсем отказывается работать. Но стоит заметить еще тот факт, что при данного вида поломки на экране появляются широкие белые полосы и они могут быть как горизонтальные,так и вертикальные. Но и от цветных разводов по экрану никто не застрахован.Решить данную проблему не так-то сложно. Ремонт или апгрейд видеокарты помогут, но в ноутбуке самостоятельно  заменить карту не так-то просто и не если вы не имеете данных навыков,то лучше отдать в сервисный центр.
  3. Выход из строя системной платы. Ситуация анологична как и с поломкой видеокарты. Только полосы — цветные.
  4. Выход из строя шлейфа. От системной платы до матрицы ноутбука пролегает шлей, благодаря которому сигнал поступает на экран. Причины поломки могут быть самые разные. Например: плохой контакт в соедении платы и шлейфа, перегорание, перелом, трещины могут вызвать неисправную работу экрана и цветопередачу на матрицу ноутбука, поэтому и появляются полосы.
  5. Порча матрицы, выход из строя. Данная полока критична и безвыходна, решение одно полная замена матрицы. Редким исключением бывают случаи, когда переустановка или же обновление видео-драйверов помогает, но надеяться на это не стоит, такой случай может выпасть один на миллион.

Диагностика проблем

Основная задача состоит в том,  правильно опряделить причину по которой возникла проблема с передачей изображения и цветопередачей экрана. Но стоит отметить, что полную диагностику причин появления полос на экране возможно произвести только в СЦ на спец.оборудование. Но первоначальное опряделение причины может значительно облегчить решение проблемы и  такую диагностику возможно выполнить в домашних условиях.

С помощью дополнительного монитора

Для этого нам понадобиться шнур VGA для  подключения ноутбука к монитору.

В итоге мы получим один из двух результатов:

  1. На доп. мониторе изображение будет четким (без помех, ряби и разноцветных полос)
  2. Изображение не измениться, все будет так же как и на экране вашего устройства.

При первом варианте мы видим, что видеокарта функционирует нормально, сбоев нет и тогда решение проблемы нужно искать в матрице или же шлейфе. При втором варианте мы видим, что имееются проблемы в работе платы и видеокарты.  В любом случае без ремонта не обойтись.

Как проверить матрицу на работоспособность?

Для того, чтобы проверить матрицу экрана дома нужно ее немного деформировать.

Постарайтесь как можно более аккуратно продавить экран в месте где наибольше искажено изображение.
После попробуйте немного изогнуть экран в горизонтальной плоскости.
Обязательно обращайте внимание на цвета, контрастность и яркость полос взависимости от ваших воздействий на экран.
Если изменения присутсвуют, то проблемы скрываются либо в шлейфе,либо в матрице.

Когда нужно производить замену матрицы?

Если во время работы с параллельно подключенным монитором, если при деформации матрицы, продавливании поверхности внутрь у вас изменяются такие параметры как цветопередача полос, ичезновение и появление снова.
Полосы проявляются на всех этапах загрузки вашего девайса.
Появилась рябь,широкая белая полоса.( в горизонтальной или же вертикальной оси, неважно)
Появилось избражение в негативе или же цветовая гамма изменила, например: синий заменен на желтый.

Проверка шлейфа

Всем понятно, что шлейф очень гибкий т.к экран ноутбука может менять исходное положение (двигаться).

Что же делать?

Так вот для того,чтобы убедиться в исправности/неисправности шлейфа нам нужно медленно открыть и закрывать крышку, при это наблюдая за изменениями в работе монитора. Если таковые имеются,то источником полос на экране является шлейф.

Проверка видеокарты

Обратить внимание на видеокарту следует если: экран вашего ноутбука и доп. монитора выводят картинку с разноцветными полосами, а также искажают или дублируют изображение

  1. На этапе загрузки Windows появляются разнообразные полосы (вертикальные, горизонтальные, черные, белые ,цветные.)
  2. Во время загрузки ОС исчезает изображение.
  3. Сильно греется в районе рассположения карты. ( но это может быть и сис. плата)

Проверка системной платы

  1. Если после замены шлейфа,матрицы и видеокарты ситуация не изменилась и экран по прежнему покрыт полосами.

Причины возникновения неисправностей

Первые признаки поломки начинаются с возникновения одной небольшой полосы. Владельцы часто не замечают её, ведь, как правило, такая мелочь не мешает работе. Но если оставить этот тревожный знак без внимания, последствия бездействия могут быть плачевными. Проблема растёт по нарастающей, ведь через время полосы увеличиваются и их становится больше. И вот когда проблема достигает больших масштабов, пользователь начинает бить тревогу.

Горизонтальные полосы на экране, а также вертикальные появляются вследствие ряда разнообразных причин. Кроме того, неисправность может проявляться в виде мерцания или цветных пятен на матрице.

Какие виды неисправностей встречаются:

Если обнаружили неисправность какой-то детали компьютера, то ее необходимо исправить или срочно заменить. Вы можете воспользоваться услугами специальных центров или сделать ремонт самостоятельно. Чинить ноутбук своими руками можно при условии, что у вас есть некоторые навыки.

Проверка матрицы монитора

Выше я упоминал о том, что появление полос часто является следствием аппаратной поломки. Но иногда нюансы заключаются в настройке. Для начала следует попробовать сбросить установки монитора до заводских параметров. Сделать это очень просто. На корпусе устройства есть кнопки, которые позволяют поменять гамму, яркость, контрастность. Среди них всегда найдется кнопка сброса до заводских параметров. С ее помощью монитор возвращается к заводским настройкам.

Чтобы понять корректность работы самого монитора не будет лишним провести проверку на целостность матрицы и наличие скрытых заводских дефектов. Такой хитростью часто пользуются продавцы, чтобы продать клиентам услуги. Звучит все хитро и сложно, но фактически делается это легко.

Существует несколько способов:

  • использование специальной программы;
  • запуск видео;
  • средства Microsoft.

Вариант 1 – скачать специальный софт на флешку и запустить его на ПК. Программ масса, они занимают мало место, а пользоваться ими достаточно легко.

Среди популярных утилит:

  1. nokia monitor test;
  2. eizo monitortest;
  3. passmark monitortest.

Эти улитилиты позволят не только выявить битый пиксель, но проверить матрицу на переход цветов, контрастность. В целом проверка заключается в том, чтобы прогнать устройство на заполнение одним цветом. Битый пиксель будет подсвечен другим цветом. Специальные изображения с градацией помогут определить правильно ли выводятся цвета.

Вариант 2 – заходим на youtube и вводим в поиск запрос «тест матрицы». Принцип аналогичный, только не потребуется ничего скачивать. Просто запускаем видео, расширяем на весь экран, убираем все лишние элементы и внимательно смотрим.

Вариант 3 – в настройках ОС есть специальные пункты, которые позволяют настроить под себя рабочий стол. Среди прочего здесь можно выбрать фон. Процесс проверки сводится к тому, чтобы убрать все элементы с рабочего стола, панель задач и последовательно заливать его одним цветом. Иными словами, это вариация первого варианта, только придется немного покопаться в настройках. Я не рекомендую пользоваться таким методом, ведь он самый длительный. Подходит в том случае, если нет интернета и специальных утилит.

Тем, кто все решит обратиться к этому способу, ниже последовательность действий:

  • Персонализация – Параметры.
  • Фон – Сплошной цвет – Дополнительный цвет.
  • Выбрать нужно поочередно белый, серый, черный, зеленый, красный, синий цвета. Именно на них пиксели заметны.
  • Возвращаемся к меню Персонализация и заходим в Панель задач.
  • Выбираем «Автоматически скрывать панель на рабочем столе». Теперь она самостоятельно будет прятаться за пределы экрана. Чтобы вернуть ее на место достаточно сместить курсор вниз.
  • Последний пункт. Кликаем на столе ПКМ и заходим в пункт «Вид». Внизу отмечаем «отображать значки рабочего стола».
  • После выполнения этих действий на рабочем столе ничего не останется, кроме выбранного цвета. Действие нужно повторить для каждого из вышеперечисленных цветов.

Стоит понимать, что перечисленный выше софт и способы – это способ найти дефект матрицы. Ремонт в данном случае сводится к замене матрицы. Это дорогое удовольствие и провести его могут в сервисном центре. Рекомендую провести подобную проверку для нового девайса. Сделать это следует в магазине, так как при обнаружении пикселей дома или полос монитор будет сложно поменять быстро. Потребуется проверка качества, а это занимает 21 день. Неприятно купить новый монитор и 3 недели ждать пока его поменяют.

Всегда ли черные точки — только подростковая проблема?

Интересно, что черные точки могут появляться и у детей более младшего возраста. Говоря, «у нее кожа как у младенца», мы подразумеваем абсолютное здоровье, бархатистость, гладкость и легкий румянец. Неудивительно, что молодые мамы пугаются, увидев на личике у младенца неприятные высыпания. Ольга Дегтярева призывает не поддаваться панике, ведь такое явление легко объяснимо и не представляет никакой угрозы для здоровья крохи. Виной всему снова гормоны, только на сей раз — материнские. Все дело в том, что при рождении малышу от роженицы передаются эстрогены, которые и провоцируют появление черных точек. Не волнуйтесь, в скором времени они исчезнут сами собой, без каких-либо усилий с вашей стороны.

Совсем другое дело, если с подобной проблемой сталкиваются девочки и мальчики семи, восьми и девяти лет. Несмотря на то, что современные дети взрослеют раньше, чем их родители, для полового созревания все же еще рановато. Значит, причина кроется в чем-то другом. Доктор Дегтярева предупреждает, что комедоны в столь юном возрасте могут свидетельствовать о проблемах с пищеварением, поэтому при обнаружении высыпаний стоит показать ребенка гастроэнтерологу, который проверит состояние желудочно-кишечного тракта, посоветует, как правильно организовать питание школьника, а при необходимости подберет лечение. Кроме того, следует посетить врача-эндокринолога, сдать необходимые анализы и проконсультироваться на предмет нарушений гормонального фона.

Что можно починить самостоятельно

Иногда для устранения разнообразных полос и иных сбоев телевизора его достаточно почистить. При любых работах нужно следовать простым правилам.

  1. Протирать элементы конструкции, матрицу — нужно только специальными средствами. Минимум медицинским или чистым изопропиловым спиртом.
  2. Работать следует в резиновых или чистых тонких матерчатых перчатках. Оставленные на контактных площадках жировые выделения пальцев становятся точками нарушения проводимости и даже окисления.
  3. При разборке и других действиях стоит положить телевизор на ровную мягкую поверхность матрицей вниз.

Чистка пыли делается очевидным и простым способом: с помощью кисти. Ее можно сдуть, используя для этого пылесос или резиновую грушу. В ходе чистки рекомендуется отсоединять разъемы и проводить их обслуживание. Шлейфы отключаются вытягиванием их концов из гнезд максимально аккуратно. Контактные площадки протираются спиртом, после чего элементы устанавливаются на свои штатные места.

Причины появления дефектов на экране

На экранах обычных мониторов и ноутбуков полосы могут появиться по нескольким причинам:

  • Выход из строя матрицы, поможет только замена
  • Повреждение, излом, плохой контакт шлейфа от матрицы к плате ноутбука
  • Неисправная видеокарта. В некоторых случаях возможен ремонт или замена видеокарты
  • Неисправность материнской платы, как правило из-за перегрева компонентов

Прогноз неутешительный, практически во всех случаях требуется ремонт в сервисном центре. В домашних условиях можно лишь заменить видеокарту, если она не встроенная, или удалить и переустановить драйвер. Отдельные «левши» и «кулибины» могут попытаться заменить шлейф или матрицу самостоятельно, но стоит учесть ряд нюансов, о которых речь пойдёт ниже. Давайте сначала попробуем на глаз определить истинную причину неисправности ноутбука.

1. Для первоначальной диагностики причины появления полос или пятен нам потребуется обычный монитор, который нужно подключить к ноутбуку по любому интерфейсу: VGA, HDMI, Display Port. Если на мониторе изображение отличное, без полос и артефактов, значит проблема в матрице или шлейфе. Если и на мониторе есть полосы, тогда нужен ремонт/замена видеокарты или материнской платы ноутбука.

2. Проверяем реакцию матрицы на физическое воздействие: пробуем двумя руками, как бы, изогнуть и выкрутить экран, типа как выкручивают тряпки, пробуем слегка надавить пальцем на поверхность экрана. Естественно без фанатизма. Если полосы видоизменяются, значит неисправна матрица или шлейф, что менее вероятно.

3. Смотрим, пропадают полоски, или может меняются, при открывании и закрывании крышки ноута. Пробуем медленно и быстро. Изменения в любую сторону свидетельствуют о неисправности шлейфа матрицы.

4. Полоса может быть рядом битых пикселей, особенно если она разноцветная. Это совершенно другая проблема, изучите пожалуйста отдельную статью.

Далее постараемся визуально определить что именно нуждается в ремонте. Вы можете посмотреть видео и продолжить чтение статьи:

Посмотреть это видео на YouTube

Диагностирование проблем

Наличие нескольких источников формирования нежелательных полос на мониторе вынуждает диагностировать причину их появления более точно, то есть находить конкретное место ее возникновения. В сервисных центрах обслуживания для этого применяется особое диагностическое оборудование. Но и в бытовых условиях провести такие операции совсем несложно.

При наличии данных о возможных причинах появления проблемы с изображением – выводы о способах ремонта ноутбука можно сделать самостоятельно. Рассмотрим один из известных диагностических приемов, позволяющих точно выявить эти причины.

С помощью дополнительного монитора

Диагностирование проблемы существенно упрощается, если в распоряжении пользователя имеется еще один заведомо исправный монитор. Данный способ позволяет исключить из рассмотрения основные (системные) модули, а именно – видеокарту и материнскую палату.

Дополнительный монитор подключается через специальный разъем VGA.

Если при подключении исправного монитора искажения на его экране (полосы) исчезли – это означает, что причина их возникновения – неисправный дисплей и что видеокарта и main board тут ни при чем. В случае, когда на исправном мониторе появляется та же картинка, что и на родном – причину следует искать в материнке и видеокарте (дисплей и входной разъем шлейфа – в полном порядке).

Испорчена матрица

Для диагностики нарушения работы матрицы экрана ноутбука достаточно провести следующие действия:

  1. На монитор выводится изображение с ярким цветовым фоном.
  2. В месте на экране, где появляются полосы, осуществляется легкое нажатие пальцем.
  3. Посмотреть на экран под разными углами и в разных плоскостях.

В случае если при проведении манипуляций меняется количество полос, цветность, то причина неисправности практически точно кроется в поломках самой матрицы или в месте соединения с проводящим шлейфом.

Замена матрицы требуется в следующих случаях:

  • Если дополнительный монитор работает без помех;
  • Видны полосы или меняется цветопередача;
  • На все этапах загрузки появляются полосы;
  • Появилась характерная рябь, одна широкая светлая полоса на мониторе или несколько тонких цветных по горизонтали;
  • Видна белая полоса на часть экрана любого размера вертикально;
  • Картинка в негативе или имеет место подмена цветов.

Если на мониторе появились полосы из-за матрицы, технику можно отремонтировать. Но часто в сервисных центрах после диагностики и оценки общего состояния устройства дают рекомендации по покупке нового ноутбука. Выгодно сдать старый на запчасти в этой же мастерской и приобрести современную модель со скидкой.

Почему появляются горизонтальные полосы

Возникшая проблема в виде горизонтальных полос на экране телевизора имеет конкретные причины. Например, узкая белая полоса означает, что источником неполадки является кадровая развёртка. Проблемы, из-за которых возникли неприятности, могут заключаться в следующем:

  1. Конденсаторы обвязки кадровой микросхемы испорчены.
  2. Кадровая микросхема не имеет питания.
  3. В элементах КР (кадровой развёртки) образовались трещины.

Если на мониторе возникли горизонтальные или вертикальные полосы, то неполадки могут быть вызваны следующими факторами:

  • при неполадках матрицы появляются цветные вертикали;
  • горизонтальные полосы разных нюансов информируют об отсоединении шлейфа от матрицы;
  • если матрица совершает ошибку, то появляется тонкая вертикаль;
  • сбой дешифратора характеризуется чёрными полосами;
  • белая горизонталь означает проблемы кадровой развёртки.

В этих случаях необходимо обратиться к специалисту.

Если на мониторе возникла узкая белая вертикаль, это указывает на единичную ошибку матрицы. Если причина заключается в изменении напряжения, то через некоторое время телевизор восстанавливается и продолжает демонстрацию в обычном режиме.

Одна или несколько вертикальных одноцветных полос появляются из-за поломки матрицы. Здесь поможет частичный ремонт или замена всей детали. Горизонтальные разноцветные полосы означают, что ослаб контакт шлейфа с матрицей. Или полностью исчезло соединение между ними. Чтобы решить проблему, достаточно будет перепаять контакты.

Неисправность микросхемы

Необходимо убедиться, что в самой микросхеме и обвязке нет кольцевых трещин в пайке. Эта неполадка может быть основной причиной появления проблемы. Если трещины будут обнаружены, значит, надо перепаять выводы детали.

Затем необходимо посмотреть распределение напряжений. Оно может быть 9 вольт или 45 вольт, в зависимости от микросхемы. Предварительный каскад компонента питается низким напряжением, а выходной канал — высоким.

Как правило, кадровая развёртка питается от ТДКС. Но есть модели ТВ, которые получают напряжение от блока питания. Итак, питание осуществляется через разрывные резисторы и подаётся на соответствующие входы. При обрыве этих резисторов, телевизор начинает транслировать белую полосу. Также обрыв резисторов может указывать на:

  • неисправность кадровой микросхемы;
  • существование какой-либо нагрузки в КР.

На экране телевизора появилась горизонтальная полоса? Для решения проблемы, нужно искать вздутые конденсаторы в обвязке, в выходном каскаде, по питанию самой схемы. Обычно у них большая ёмкость: 1000–2000 мкФ. Их можно подпаять, а ещё лучше заменить.

Обрыв кадровых катушек

Одной из причин появления белой полосы является обрыв кадровых катушек. Это очень редкий тип неисправности. Как правило, для исправления дефекта их следует заменить.

Почему на экране телевизора появились горизонтальные полосы ? Если возле паек на панельке отклоняющей системы «откисают» выводы, их следует восстановить. Для этого не потребуется замена деталей. Провода здесь довольно толстые и рвутся очень редко. Но межвитковое замыкание требует полной замены катушек. К сожалению, их очень сложно найти в продаже. Поэтому специалист мастерит и накручивает их сам, что очень трудоёмко и сложно. Также следует посмотреть, пропаяны ли катушки у выводов.

Сбои в работе дешифратора

Возникновение белой полосы говорит о неполадках в дешифраторе столбцов (строк) на матрице. Причиной неприятности может послужить скачок напряжения либо удар во время грозы. Если сразу не прибегнуть к ремонту, полоса будет увеличиваться.

При неполадках дешифратора необходимо поменять матрицу, а стоимость её довольно дорогая. Деталь находится на матрице или на шлейфе, расположенным перед ней. Прогревание места соединения шлейфа с матрицей помогает ненадолго либо не помогает вообще.

Но не всегда следует прибегать к дорогостоящей процедуре. Иногда проблема полос в телевизоре по горизонтали заключается в:

  • необходимости заменить плату Т-КОН;
  • неплотном положении шлейфа матриц.

Небольшое оперативное вмешательство быстро решит проблему.

Обнаружив горизонтальные полосы на экране телевизора, пользователь может самостоятельно провести диагностику устройства и принять решение о дальнейшем ремонте дисплея. В статье будет подробно рассказано, что делать при появившихся на мониторе линиях-артефактах.

Понравилась статья? Поделиться с друзьями:
ПоватТех
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
