Простая антенна для цифрового тв за 5 минут

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

• Зигзагообразная антенна Харченко;
• Восьмерка;
• Бабочка;
• Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

• сборка такой конструкции требует минимум деталей и навыков;
• можно собрать даже школьнику средних классов;
• монтаж занимает около получаса;
• бюджетность;
• бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

• подготовительная работа;
• сборка;
• испытание.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой «восьмерки», ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

• усилением уже принятого сигнала;
• повышением чувствительности антенны за счет формы и направленности.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

Дальность до вышки-ретранслятора – не более 15 км.

Точное соблюдение расстояния между элементами конструкции. Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.

Корректное расположение. Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов

Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.

Правильно подобранное количество банок. Самая простая телеантенна собирается из двух емкостей из-под напитков

Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

• вибраторы переменной длинны крепятся на общей оси;
• длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
• расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
4. Стержни соединяются перемычкой.
5. Подключается коаксиальный кабель.
6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

• Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
• По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
• Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

• Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
• Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Общий балл
561

59
–

+

620

Общий балл
175

75
–

+

250

Общий балл
76

34
–

+

110

Общий балл
60

24
–

+

84

Волновой канал

Общий балл
44

28
–

+

72

Общий балл
31

50
–

+

81

Общий балл
25

15
–

+

40

Предыдущая
АнтеннаРасчет и сборка антенны «тройной квадрат» для DVB-T2
Следующая

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

• жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
• коаксиальный антенный кабель;
• штекер для подключения антенного кабеля к телевизору;
• каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
• шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
• отвертка;
• нож для зачистки кабеля и банок;
• кусачки или пассатижи;
• изолента или скотч.

Крайне желательно использовать паяльник для надежного крепления и наждачную бумагу для удаления краски с тех частей емкостей, куда будет крепиться кабель.

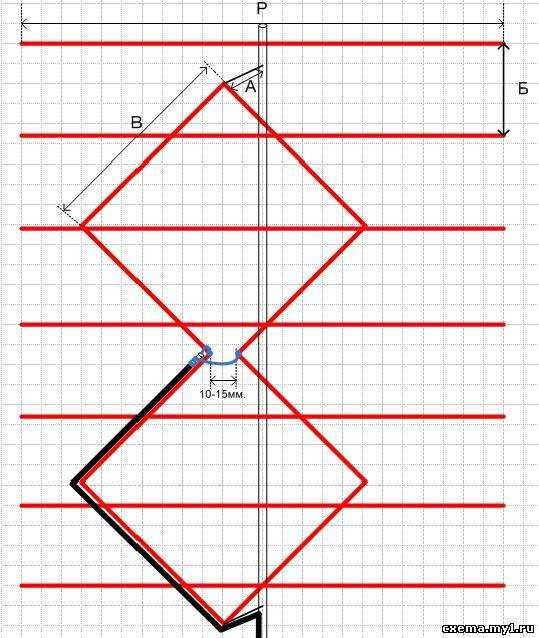

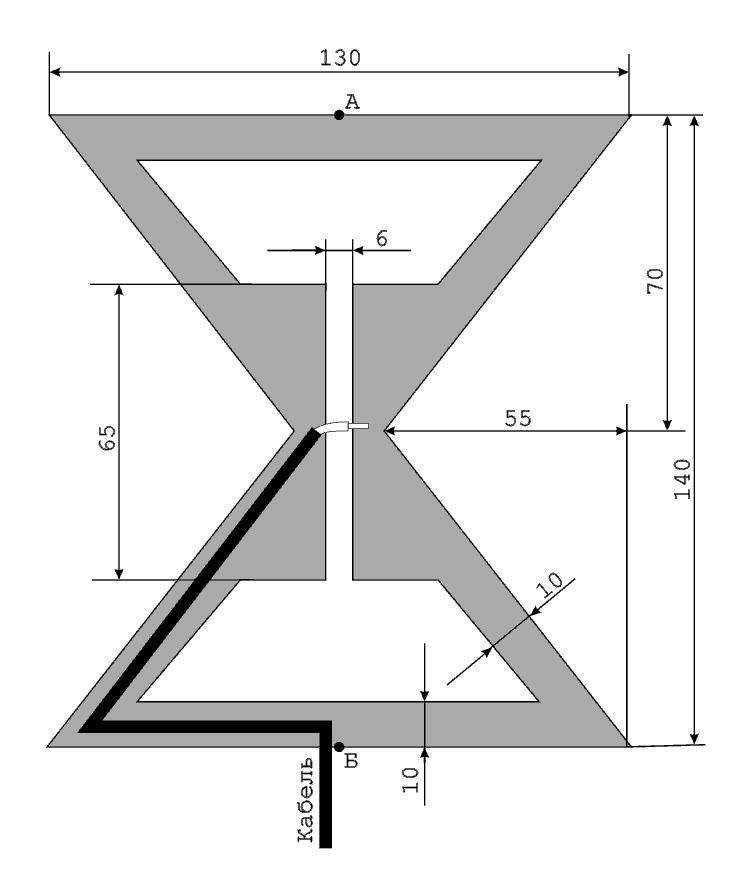

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Сделай сам супер дальние телевизионные антенны

Если вам не хватает Большой Берты, чтобы посмотреть телевизор в отдаленных сельских районах, попробуйте это.

Описанная как «сверхдальняя осевая / спиральная« сельская »антенна», она действительно огромна. С помощью видео выше вы можете проверить концепцию и развитие этого проекта ТВ-антенны. Хотя видео длиннее, основные моменты компилируются в начале.

Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень полезны для этого проекта.

Хотя подробные планы для этой замечательной сборки недоступны, вы можете собрать достаточно информации из видео, чтобы создать свою собственную.

Простая доработка домашней комнатной антенны!

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться — но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда — возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить — читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата — вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой. Но цифровые каналы — совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом. Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны — и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку — через некоторое время приставка найдёт до 30 каналов с чётким изображением — и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

Установка и подключение

Инструкция по установке антенны:

1. Закрепите конструкцию на верхнем конце мачты.
2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на частоте, на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по установке комнатной антенны. Все описанное действительно и для таких самодельных приемников.

Изготовление самодельной антенны

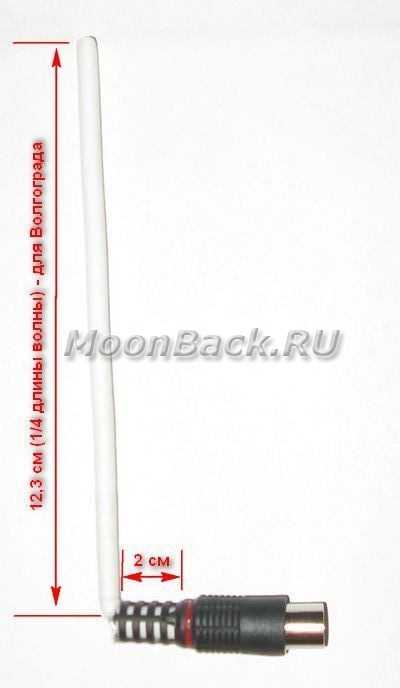

Как изготовить антенну для приема DVB-T2

Антенна для приема цифрового наземного телевидения DVB-T2 является антенной дециметрового диапазона. Поэтому при расчете ее размеров следует знать для какого вещательного канала мы ее делаем. К сожалению нет простой антенны которая бы одинаково хорошо принимала все телевизионные каналы.

В моем случае вещание первого и второго мультиплекса ведется на 37 дециметровом канале (средняя частота 602,5 МГц) и 39 частотном канале дециметрового диапазона (средняя частота 618,5 МГц) соответственно. И чтобы наша антенна удовлетворительно принимала сигнал с обоих мультиплексов будем настраивать ее на среднюю частоту 610,5 МГц.

Определяем среднюю длину волны. Длина волны = скорость света / частоту ТВ канала, где скорость света – 300 тыс. км/сек; частота канала – 610,5 МГц. Таким образом, длина волны = 300/610,5 = 0,491 м. Для изготовления антенны нам необходима ¼ длины волны, т.е. 0,491/4 = 0,123 м.

Далее берем отрезок кабеля. Расключаем на одной стороне антенный разъем. Отступаем от него порядка 2 см и срезаем изоляцию вместе с экраном. Центральный проводник вместе с изоляцией делаем равным четверти длины волны, которая нам необходима. Для наглядности пользуемся рисунком ниже:

Дальше в месте, где снята изоляция сгибаем центральную жилу под прямым углом (на 90 градусов). Вставляем в антенное гнездо ресивера и наслаждаемся полученным результатом.

Напомню, что у меня расстояние от дома до передатчика «Нагорный» составляет примерно 5 км, окна помещения (кухня), где находится антенна выходят на противоположную от телевышки сторону панельного дома. В этих условиях антенна прекрасно работает. На уровень сигнала и качество изображения и звука не влияют ни погода, ни время суток. Качество всегда равно 100%.

В качестве приемника сигнала цифрового телевидения использовал (хорошо видно на фото) приемник цифрового ТВ DVB-T2 Supra SDT-92 и старенький телевизор POLAR37 CTV4015.

Вспомнилась институтская шутка, что «теория антенн» (а у меня был такой предмет) — это наука которая подстраивается под практику. То есть собрал народный умелец антенну из пивных банок или прокладки от головки блока цилиндров двигателя внутреннего сгорания и сели ученые мужи придумывать законы и формулы, чтобы объяснить с научной точки зрения почему же эта антенна работает.

Случай в физике, кстати, не единичный. Вспомните двойственную природу света из курса средней школы. Когда в одних случаях свет рассматривается как электромагнитная волна, а в других как система частиц (квантов).

И по этому поводу скажу лишь одно: не важно как это работает, главное уметь этим пользоваться. Поэтому в условиях, когда передатчик DVB-T2 находится не так далеко, можно обойтись совсем простой антенной

Антенна-восьмерка

Считается одной из наиболее часто используемых самодельных устройств для приема цифрового ТВ. Есть у нее и другое название – антенна Харченко или биквадрат. Представляет собой двойной ромбовидный квадрат. Данное устройство можно с успехом использовать в различных условиях, исключение составляют только сверхплотные застройки, поскольку они препятствуют приему отраженных сигналов.

При конструировании «восьмерки» необходимо произвести правильные расчеты, беря во внимание длину волны. Все стороны квадрата и полудлина сечения волны должны соответствовать друг другу

Как следствие, периметр будет равняться длине самой волны. Например, для ЦТВ в столичном регионе он будет равен 0,6 м, соответственно, одна сторона – 0,15 м.

Чтобы сделать такую антенну, нужно запастись медной (2-3 мм) или алюминиевой (5-6 мм) проволокой. Согласно конструктивному замыслу, потребуется изготовление двух квадратов. От проволочных концов необходимо отсечь 2 см и скрепить их друг с другом так, чтобы в результате получилась монолитная конструкция – 2 квадрата и общий угол.

Для каркаса обычно используется простая балка. Если все действия выполнены правильно, приемник сразу основательно закрепляется, поскольку проверять функциональность не нужно. Кабель припаивается ровно на середине, в месте соединения проволочных концов к одной из точек.

Смотрите видео, как сделать антенну-биквадрат своими руками:

Большая Берта: DIY антенна для приема на большие расстояния

Эта домашняя цифровая телевизионная антенна, построенная еще в 2009 году, по состоянию на 2018 год оставалась в эксплуатации. Выносливая и сконструированная для долголетия, «Большая Берта» также огромна.

Причина этого заключается в том, что он предназначен для приема сигналов HDTV, передаваемых на большие расстояния. В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Big Bertha – это телевизионная антенна для вешалок, согнутая вдвое и установленная на алюминиевой стойке. Готовая сборка огромна, а результаты впечатляют.

Узнайте, как сделать эту самодельную телевизионную антенну, следуя подробное руководство по Instructables,

Как своими руками сделать спутниковую антенну для телевизора: особенности

Для работы потребуется следующие предметы:

• старый зонт, либо металлическая тарелка;
• фольга, либо металлические листы;
• медный кабель;
• жестяная банка;
• блок питания и усилитель сигнала.

Вот такая универсальная антенна у нас получится

Этапы работ:

1. Замеряем расстояние между спицами и вырезаем аналогичные сегменты фольги. Металлические листы закрепляем равномерно, покрывая всю внутреннюю поверхность зонта.
2. Создаем деревянное основание таким образом, чтобы закрепить антенну под углом 45° в северо-восточном направлении.
3. Зачищаем кабель, полностью освобождая центральную жилу. Длина свободного конца должна быть не менее 10 см. Отрезаем, под углом 90° делаем «усы» с двух краёв. Далее берём обычную канцелярскую резинку большого размера.
4. Разбираем нашу конструкцию и протаскиваем провод в подготовленное заранее отверстие жестяной банки. Повторяем ещё раз предыдущий этап.

Самые простые варианты изготовления ТВ антенны для дачи и дома

Самые простые антенны для дачи можно изготовить буквально из подручных средств

Важно помнить, что такие антенны могут сильно снижать качество передачи в зависимости от погодных условий. Однако, вот такие идеи вполне могут быть использованы при условии острой необходимости

Если вам понравилась наше повествование или вы хотите поделиться своим способом создания антенны, оставляйте свои комментарии ниже под статьей.

Предыдущая DIY HomiusКак избавиться от мышей в квартире и частном доме: эффективные способы
Следующая DIY HomiusКак не ошибиться с выбором: разбираемся с размерами постельного белья у разных производителей

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат. Найти длину можно при помощи специальной формулы:

Найти длину можно при помощи специальной формулы:

λ = 300 / F, где

F − это частота принимаемого сигнала в МГц.

Настройка антенны — это трудоёмкий процесс, требующий времени и терпения

Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:

λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.
