Рассмотрены режимы функционирования маршрутизатора Zyxel Keenetic модели Omni 2. Они позволяют проводить настройку роутера самостоятельно, без привлечения специалистов.

Сегодня мы рассмотрим ZyXEL Keenetic Omni
и ZyXEL Keenetic Omni II
. В одном обзоре мы их рассмотрим по той причине, что они имеют одинаковое железо и функционал, а их отличия — косметические. По сути это одно и тоже устройство, с небольшими изменениями дизайна. Сюда же можно добавить ZyXEL Keenetic Lite III
, ZyXEL Keenetic Lite II
, ZyXEL Keenetic 4G
, ZyXEL Keenetic 4G II
. По сути это одно и тоже устройство с одной и той же начинкой, и старым либо обновляемым дизайном, на что указывает II или III в модели, а так же в версиях Lite отсутсвует USB, а в версиях 4G он присутствует, но предназначен для подключения USB модемов. Это все отличительные особенности. Реальные отличия имеют только версии Giga и Extra. Так что сегодняшний наш обзор будет практически на всю линейку беспроводных роутеров ZyXEL Keenetic, кроме младшей и старших моделей.

IPTV

Существуют 2 способа конфигурации, которые напрямую определяются типом трафика: нетегированным или тегированным. При этом в абонентских регулировках возникает необходимость снять тег IPTV-VLAN или оставить.

В первом случае локальный порт просто делается параллельным провайдеровскому, а во втором случае снятие галки на WAN-порте приводит к проблеме совместимости с интернет. Рассмотрим их типы.

Вариант 1. Keenetic модель Omni II c IPTV без VLAN ID

Делается вход в веб-интефейс роутера (см. пункт Вход …). В нижнем меню выбирается значок глобуса. В открывшейся вкладке «Подключения» в поле «Описание» кликнуть на широкополосном подключении «Broadband connection».

В открывшемся окне включаем автоматический режим установки параметров IP и проверяем галки в окошках:

Если всё это есть, то нажать на «Применить».

Разработчики изделия предлагают дополнительно настраивать IGMP Proxy.

Для этого:

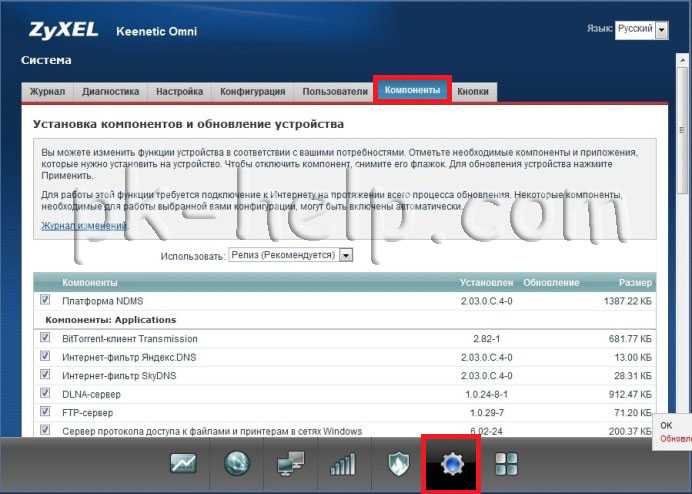

на вкладке «Система» (знак колёсика в нижнем меню) выбирается меню «Компоненты», где включается эта служба галкой напротив;
действия подтвердить, нажав «Применить»;
далее делается переход на вкладку «Домашняя сеть» (значок два монитора в нижнем меню), заходим в окошко «IGMP Proxy», где также включается эта служба галкой, и устанавливаются направления передачи:

Вариант 2. Keenetic модели Omni II и IPTVс VLAN ID

В нижнем меню выбрать значок глобуса, зайти на вкладку IPoE и кликнуть на «Добавить интерфейс». В появившемся окне требуется ввести название нового интерфейса виртуальной сетки, так называемый идентификатор «Vlan ID», которое предварительно следует узнать в службе технической поддержке, а затем ввести в свободное поле записи.

В окне «… подключения по Ethernet» (см. рис.) вставляем галки в строки:

Настройка Интернет

Имеются два варианта:

Быстрый

В этом случае необходимо сделать соответствующий выбор и перейти в «Подключение к Интернету».

Раздел позволяет:

установить собственный МАС-адрес;
изменить его на зарегистрированный ранее;
не привязывать к нему провайдера.

Крупные провайдеры используют последний вариант привязки, поэтому рекомендуется выбирать этот режим. Собственный МАС-адрес нанесён на наклейку штрих-кода. Зарегистрированный адрес выясняется из договора с провайдером или в телефонном режиме.

Затем устанавливаются параметры протокола IP. Рекомендуется автоматическая установка IP-адреса. Далее необходимо авторизоваться: ввести логин и код, назначенные провайдером
.

PPPoE для Дом.ру, ТТК, Ростелеком

Выбирается в нижнем меню значок глобуса и осуществляется переход в раздел «Подключения», где определяется приоритетная конфигурация. Для чего в пункте «Описание» устанавливается «Broadband connection». При этом открывается пункт «… подключения по Ethernet».

На этой вкладке установить галки в полях:

«Использовать разъём» WAN (синего цвета);
«Включить»;
«Использовать для выхода в Интернет».

В списке «… параметров IP» должно быть установлено «Без IP-адреса», а значение в поле «MAC-адрес» принимается «По умолчанию». Действия подтверждается клавишей «Применить».

На вкладке «PPPoE/VPN» нажать на «Добавить соединение». При этом осуществляется переход на вкладку «Настройка соединения», где устанавливаются галки
:

«Описание»,
«Имя сервиса» , не заполняются, оставляются пустыми;
вводятся данные «Имя пользователя» и «Пароль».

Выбираются из списка:

тип протокола «PPPoE»;
«Подключаться через» тип «Broadband connection».

Режимы, выставленные по умолчанию:

В нижнем меню клацнуть на значок глобуса, выбрать вкладку «Подключение». В поле «Описание» установить значение «Broadband connection». Выполнить переход в пункт «Настройка подключения …».

Контролируется наличие галочек в полях:

«Использовать разъём» на разъёме WAN (синий цвет), а также на LAN-порту для связи с другим устройством (например, IPTV-приставкой);
«Включить интерфейс»;
«Использовать для выхода ….».

Из списка «… параметров IP» выбрать значение «Автоматически». Остальные строки оставить без изменения, в завершении нажать на «Применить».
Делается переход на вкладку «PPPoE/VPN», где нажать на «Добавить соединение».

Поставить галки:

«Включить»;
«Использовать для выхода ….»;
автоподстройка ТСР-MSS.

Списочные установки:

Прописать данные в строках:

комбинация tp.internet.beeline.ru в «Адрес сервера»;
номер из лицевого счёта в «Имя пользователя»;
придуманное пользователем слово в «Пароль».

Настройки

Интернет центр Zyxel требует тщательной настройки при подключении к локальной сети, после которой не должно возникнуть проблем с интернетом в помещении.

Проверка настроек на ПК или ноутбуке:

Для систем Windows 7 и 10 алгоритм немного отличается. Для начала следует зайти в настройки. Для 7 версии путь: Пуск, Панель управления, Просмотр состояния сети и задач, Изменение параметров адаптера. Для новой 10 Windows – Пуск, Параметры, Сеть и интернет, Ethernet, Настройка параметров адаптера;

Далее, для 7: нужно кликнуть правой кнопкой мыши «на подключение по локальной сети» и выбрать пункт «свойство». Для 10: После открытия параметров адаптера выбрать пункт

Ethernet и кликнуть на него правой кнопкой мыши, после этого выбрать пункт свойства;

После этого в Windows 7 выбрать протокол интернета версии 4 и опять нажать на кнопку «Свойства». В 10 версии пункт называется немного иначе – IP-версии 4, аналогично как и в 7 версии нажимаем кнопку «Свойство»;

Потом для обеих версий ОС одна и та же инструкция по настройке Keenetic Omni 2: поставить галочки в пунктах – «получить IP-адрес автоматически», «получить адрес DNS-сервера автоматически», затем нажать «ОК».
