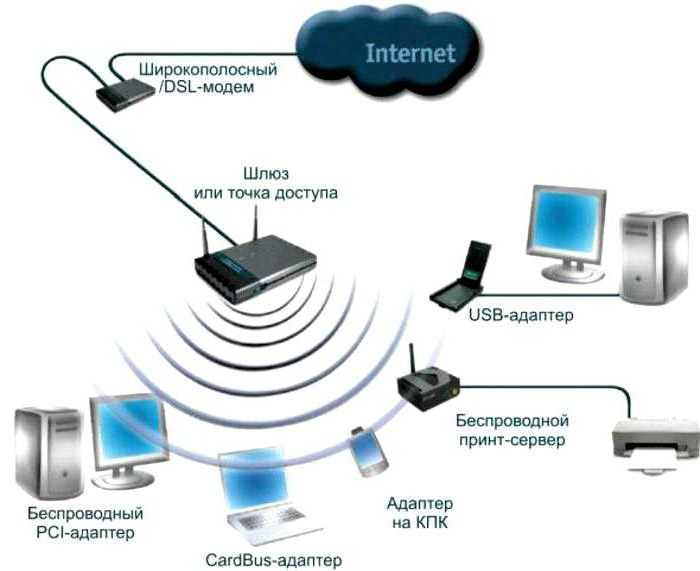

Создание сети

Создавать сеть WAN довольно легко. Однако для этого необходимо иметь небольшие знания и навыки. К сожалению, инструкция, которая идет в комплекте, не отличается особой информативностью. Там расписан алгоритм настройки, но он непонятный и не помогает решить возникшие в процессе вопросы. Также он вполне примитивный, там нет описания всех доступных функций и опций. Логика производителя понятна. Он мыслит таким образом, что если у потребителя есть навыки для создания сети, то, пожалуйста, пусть разбирается сам, а если пользователь новичок – необходимо работать с диском.

Роутер DSL-2640U позволяет настраивать беспроводную сеть довольно легко. Она проще, чем подключение WAN. Если провайдер не требует специальных настроек, то вообще особо никаких действий делать не придется. Стандартно беспроводная сеть уже активирована и способна функционировать. При этом необходимо настроить и сетевые показатели самого ноутбука или компьютера. Если же с ними все отлично, то сеть появится моментально.

По умолчанию, беспроводная точка доступа не получает шифрования. Поэтому при необходимости запаролить ее придется немного разобраться в меню настроек. Следует зайти в «Безопасность» и заглянуть в «Сетевую аутентификацию». Там и нужно задавать желаемый ключ.

Если что-то не работает — проблемы и их решение

Да, бывает и такое, к сожалению. Перечислю наиболее частые проблемы, а также отвечу на вопросы, которые мне задавали неоднократно, прося помощи:

Проблема: не открывается адрес 192.168.1.1.

Решение: проверьте, горит ли лампочка LAN модема. Выключите антивирус, файерволл – возможно, они блокируют работу. Также гляньте настройки сетевой карты:

А) В Windows XP – Пуск – Панель управления – (Сеть и подключение к интернету – если есть такой значок) — Сетевые подключения – правой кнопкой мыши по значку «Подключение по локальной сети» – Свойства, выбираем строчку «Протокол интернета TCP/IP» (галочка должна стоять), далее нажимаем кнопку Свойства — ставим галки на Получить IP-адрес автоматически, получить адрес DNS-сервера автоматически, OK, OK.  Статус сети должен быть «Подключено», как на картинке ниже:

Б) В Windows Vista идем в Пуск — Панель управления – Классический вид – Центр управления сетями и общим доступом – Управление сетевыми подключениями – правой кнопкой по значку «Подключение по локальной сети» — Свойства, выбираем строчку «Протокол интернета версии 4 (TCP/IPv4) – Свойства — ставим галки на Получить IP-адрес автоматически, получить адрес DNS-сервера автоматически, OK, OK.  Статус сети должен быть «Сеть» или «Подключено», как на картинке ниже:

Вернитесь обратно в Центр управления сетями и общим доступом и убедитесь, что напротив «Подключения по локальной сети» стоит «Публичная сеть»:

Если стоит «Частная сеть», нажмите по надписи «Настройка» и измените тип сети на «Общественное».

В) В Windows 7 идем в Пуск — Панель управления – просмотр: Мелкие значки – Центр управления сетями и общим доступом – Изменение параметров адаптера – правой кнопкой по значку «Подключение по локальной сети» — Свойства, выбираем строчку «Протокол интернета версии 4 (TCP/IPv4) – Свойства — ставим галки на Получить IP-адрес автоматически, получить адрес DNS-сервера автоматически, OK, OK. Статус сети должен быть «Сеть» или «Подключено», как на картинке ниже:

Вернитесь обратно в Центр управления сетями и общим доступом и убедитесь, что напротив «Подключения по локальной сети» стоит «Общественная сеть»:

Если стоит «Домашняя сеть» или что-либо еще, нажмите по этой надписи и измените тип сети.

Примечание: в случае, когда после приведения настроек в «автоматические» у вас все равно написана какая-либо ошибка, ищите ее решение в Google или Yandex.

Вопрос: как сбросить настройки модема?

Ответ:

А) Полный сброс настроек модема – нажмите на 10-12 секунд кнопку в отверстии на задней панели включенного модема. Затем подождите пару минут – модем включится с заводскими настройками.

Б) Удаление только настроек интернета: откройте страницу модема по адресу 192.168.1.1, пароль и логин admin, зайдите в раздел Advanced Setup – WAN (или просто WAN в некоторых моделях) – поставьте галочку напротив строки настройки и затем нажмите по очереди Remove, Save/Reboot:

Ответ:

А) Проверьте, правильно ли подключили модем. В 90% случаев причина в невнимательности.

Б) Если горит лампочка Internet на модеме, а на компьютере нет интернета – что-то с компьютером. Причин может быть настолько много и они все разнообразные, могу только посоветовать пункт 2 четвертой части этой статьи – поставьте настройки в автоматический режим.

В) Гляньте лампочку DSL на модеме. Если она не горит – значит, телефонная линия не подключена. Проверьте подключение модема к телефонной линии. Сплиттер должен быть подключен правильно!

Г) Настройте модем, затем снова зайдите в настройки модема – 192.168.1.1 и гляньте открывшуюся страницу. Если у вас пусто в строчках «Line Rate — Upstream» и «Line Rate — Downstream», у вас проблемы с телефонной линией или она вовсе не подключена. Звоните в техподдержку провайдера.

Д) Сбросьте настройки модема и заново настройте, только после логина в настройках допишите «@pppoe» без кавычек и пробела. На моем провайдере «Ростелеком Юг» помогает именно это.

Е)  Возможно, ваш провайдер использует какие-то специфичные настройки. Ищите инструкцию в интернете, на сайте провайдера.

Вопрос: когда кто-то разговаривает по телефону, интернет отключается.

Ответ: сплиттер подключен неправильно. Или вовсе не подключен. Не убивайте свой модем, подключите его правильно! Об этом рассказано в самом начале статьи.

Проблема: интернет часто отключается сам по себе (лампочка Internet гаснет)

Решение: проблема либо на стороне провайдера, либо у вас некачественная телефонная проводка. Этот вопрос решается с провайдером и телефонной компанией. Звоните в техподдержку провайдера.

Возможные неисправности и способы их устранения

Zyxel Keenetic модели Giga II: как подключить и настроить

Все неполадки, возникающие при эксплуатации DSL-роутеров модели 2500U, делятся на следующие группы:

• программное обеспечение оборудования потребителя;
• аппаратная часть системы;
• неисправности, возникающие у поставщика услуг.

В первом случае надо разделять ситуации, когда они возникают на начальном этапе настройки, и отказы, появившиеся в процессе эксплуатации DSL-модема. На начальном этапе настройку 2500U требуется проводить с точным соблюдением всех требований руководства, очередности операций, сохранением введенных данных на каждом этапе. После окончания процесса настройки DSL необходимо проверить полученные итоговые показатели.

Причины возникающих отказов в процессе работы 2500U – это часто внешние факторы: внезапные скачки питающего напряжения или грозы. Большую помощь в этих случаях окажет применение источников бесперебойного питания (ИБП) с автономной аккумуляторной батареей (АКБ). При невозможности продолжения работы DSL необходимо сбросить средствами роутера 2500U его настройки до заводских значений. А также провести работу по восстановлению введенных ранее данных. Большую помощь окажет прошивка оборудования до последней версии ПО.

В поиске неисправности аппаратной части («железа») поможет индикация модема DSL на передней панели. Исключение составляет ситуация, когда светодиод Power не горит. Для этого варианта пригодится замена адаптера напряжения сети переменного тока. Необходимо проверить исправность проводов и замерить напряжение с помощью мультиметра. Полезным будет исследование всех кабельных разъемов на предмет их надежного подключения и проверка исправности линий связи оборудования системы. В отсутствии интернет-информации иногда «виноват» ПК. Если есть возможность проверки этой версии, его на время можно заменить.

После проведенных проверочных мероприятий потребителю услуг надо звонить в службу технической поддержки оператора и сообщать о проблеме. В случае нормальной работы оборудования провайдера требуется помощь гарантийных или ремонтных мастерских.

Настройка подключения 2500U «Ростелеком» к интернету

Настройка роутера D-Link 2500U компании «Ростелеком» интуитивно понятна и проста.

Существует русифицированная версия встроенного ПО, то есть у жителей РФ не появятся лингвистические проблемы. Доступны два варианта конфигурирования: автоматический и ручной. Остановимся на каждом из них.

С помощью «Мастера настройки»

Для автоматической инсталляции модели 2500U открываем «Мастер», следуем подсказкам на экране. Вначале указываем регион размещения сетевого устройства. Далее от пользователя потребуется указать логин и пароль, указанные в договоре с компанией «Ростелеком». Встроенное ПО самостоятельно завершит первоначальную конфигурацию D-Link 2500U: включается опция доступа к сети PPP over Ethernet.

Самостоятельная настройка

В случае если пользователь желает провести самостоятельную настройку, ему потребуется выполнить следующие шаги:

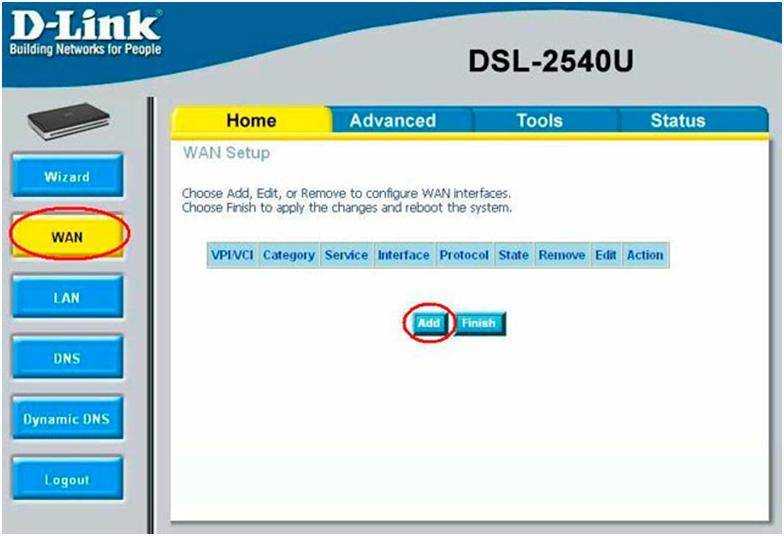

1. Открыть раздел WAN, далее — HOME.
2. Нажать на кнопку Add, придумать имя создаваемого подключения. Оно может быть произвольным, так как несет только информационную нагрузку.
3. В разделе Service Category активировать UBR Without PCR. Далее нажать Next.
4. В появившемся окне кликнуть на PPPoE. Указать логин и код доступа к сети, полученные от компании «Ростелеком».
5. Чтобы активировать автоматическое подключение, нужно пометить галочкой пункт Keep Alive.
6. В новом окне включить Firewall и NAT, а также отметить «птичками» поля Enable WAN service и Enable IGMP Multicast. Последний указывается, если через рабочую станцию будет просматриваться цифровое ТВ.
7. На последней странице появится отчет с введенными данными. Их нужно проверить. При корректности введения нажать Finish. Оборудование 2500U перезагрузится, а после установит соединение с провайдером «Ростелеком», и появится интернет.

Важно отметить, что рассматриваемый модем не предназначен для раздачи Wi-Fi. Он используется для приема данных с линии и отправки их одному устройству через LAN

Расширенные настройки роутера: ручной режим

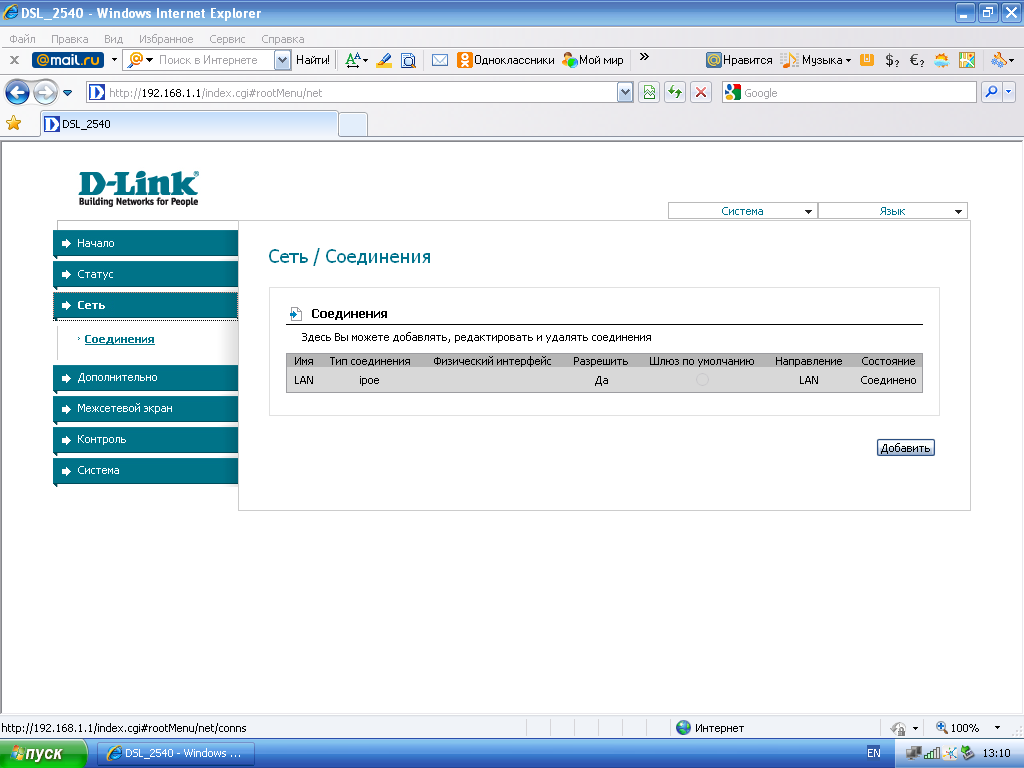

Есть возможность самостоятельно выбрать режим функционирования модема D-Link. В «Панели управления» устройства выбираем подраздел «Сеть», далее — вкладку WAN и нажимаем «Добавить». После этого на экране отобразится диалоговая область «Создание WAN-соединения». В пункте «Тип соединения» выбираем один из возможных способов:

• Bridge: с помощью кнопки Add указать VCI и VPI, отметить пункты NAT и «Сетевой экран». Режим предназначен для отдаленных регионов страны, где «Ростелеком» не смог обеспечить пока что стабильный доступ к «мировой паутине».

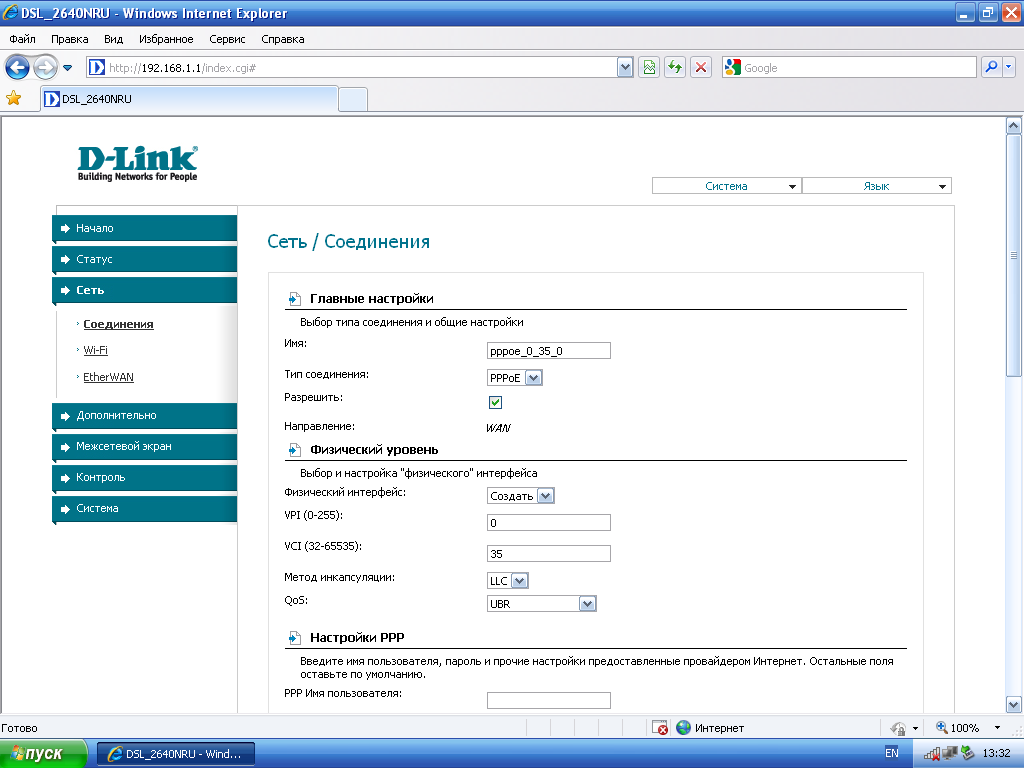

• PPPoE или PPPoA: прописываются указанные выше параметры, имя пользователя/пароль. Остальные пункты отмечаются по необходимости. Этот вариант применяется в большинстве случаев.
• Статический IP: адрес, сетевая маска и IP шлюз указываются абонентом вручную, на основе информации из договора с «Ростелекомом».
• Динамический IP: данные не прописываются. IP-адрес для клиента присваивается автоматически от DHCP-сервера провайдера.

После завершения ввода параметров изменения сохранить.

Настройка IPTV

Режим IPTV используется для поставки цифрового телевизионного сигнала через внешнюю сеть. Для его стабильного функционирования подключаем TV-приставку от «Ростелеком» к модели 2500U. К сожалению, параллельная активность рабочей станции и телевидения невозможна, так как разъем LAN только один. Выполняем конфигурирование роутера следующим образом:

1. Переходим на вкладку WAN, нажимаем «Добавить» и указываем VCI и VPI. Последние зависят от региона инсталляции модели 2500U. Уточните их значение через горячую линию поставщика услуг связи.
2. Выбираем способ функционирования – Bridging, активируем его.
3. В подразделе «Инкапсуляции» отмечаем LLC/SNAP Bridging. Далее нажмите Save/ Reboot («Сохранить» и «Перезагрузить»).
4. Следующим шагом на закладке LAN активируем опцию IGMP snooping, которая отвечает за работу многоадресных пакетов для режима IPTV. Сохраняем внесенные изменения.

Настройка сервера DNS

Данный подраздел основного меню разрешает вручную указывать адреса ДНС-серверов поставщика услуг связи. На заводских настройках выставлен режим «Автоматическое получение адреса от провайдера».

Убираем отметку с опции Enable Automatic Assigned DNS. Далее вводим адреса ДНС-серверов, полученных от «Ростелекома». После внесения изменений сохраняем их, а модем перезагружаем.

Обзор модели 2500U

К основным из них относятся параметры, касающиеся отсутствия:

1. встроенного WiFi-модуля для создания на его базе локальной беспроводной сети;
2. USB-разъемов для подключения внешних накопителей, мобильных 3G/4G-модемов беспроводного интернета;
3. портов для соединения с кабелем высокоскоростных FTTx-оптоволоконных линий.

Внешний вид DSL-2500U

Комплект поставки

В комплект поставки приобретенного через торговую сеть изделия входят:

• ADSL-модем;
• сплиттер — устройство, позволяющее при подключении ко входной телефонной линии разделить сигнал на низкочастотный (аналоговый) для телефонного аппарата и высокочастотный (цифровой), использующийся в модеме;
• два кабеля с коннекторами RJ-12, один из которых соединяет сплиттер и телефон, а другой — выход сплиттера и вход DSL-модема;
• патч-корд с разъемами RJ-45 для подключения выхода роутера ко входу сетевой карты компьютера или ноутбука;
• адаптер питания модема от сети переменного тока;
• руководства по эксплуатации в бумажном виде и на CD-диске.

Задняя панель

На задней панели роутера 2500U расположены следующие элементы:

1. разъем DSL для соединения изделия с выходом «Модем» у сплиттера;
2. разъем LAN, к которому подключаются сетевые устройства;
3. штекерный разъем 5В=1А для адаптера сетевого питания;
4. кнопка ON/OFF (имеется не на всех сериях);
5. кнопка Reset для сброса текущих настроек до заводских значений по умолчанию.

Передняя панель

Передняя панель DSL предназначена для информирования пользователя о состоянии линий связи подключенного оборудования и отдельных составных частей модема 2500U. Индикаторы, расположенные на передней панели устройства, следующие:

• Power сигнализирует о включенном или выключенном электропитании DSL-модема.
• Status информирует о работе роутера 2500U или возникших ошибках.
• DSL показывает состояние синхронизации роутера в процессе работы с провайдером.
• Internet определяет наличие соединения со «всемирной паутиной» или присутствие критических ошибок в линии (красное свечение).
• LAN информирует об исправности линии связи при подключении устройств к порту.

Подключение 2500U и подготовка к работе

К разъему роутера DSL подсоединяется телефонный кабель, идущий от разъема Modem сплиттера или напрямую от телефонной линии «АДСЛ», заведенной в квартиру или дом. Название «Асимметричная ADSL» иногда на слуху, но не совсем корректно. Асимметричность заложена уже в аббревиатуре ADSL в его первой латинской букве (Asymmetric). Разъем LAN модема 2500U при помощи патч-корда соединяется  с коннектором сетевой карты ПК или ноутбука, обычно встроенной в материнскую плату.

Адаптер сети переменного тока подключается последним. Последующая настройка подсоединения к интернету производится при активированных обоих устройствах. Сплиттер отдельного питания не имеет. Для работы маршрутизатора 2500U необходимо, чтобы  получило IP-адрес, а также адрес DNS-сервера в автоматическом режиме с использованием протокола интернета TCP/IPv4.

Как настроить IPTV

Маршрутизатор модели D-Link DSL-2500U 7 подходит для использования ТВ приставки от оператора. Необходимо учитывать, что в данном устройстве всего один порт, поэтому и подсоединение возможно только одного кабеля. Для того чтобы установить настройки роутера для функциональности интерактивного телевидения необходимо:

• зайти в пункт «WAN» и выполнить новое подключение при помощи «Add»;
• указать данные VCI и VPI, которые будут не такими как при настройке в интернете;
• в окне, где указан тип связи, нужно выставить режим моста;
• затем необходимо о и поставить напротив него галочку;
• такие пункты, как маска подсети и адрес устройств изменять не нужно;
• далее необходимо нажать сохранение и перезагрузку;
• после того, как устройство заново включиться, нужно зайти в раздел «LAN»;
• необходимо включить такой параметр, как «IGMP snooping», так как он отвечает за функционирование пакетов, которые применяются для интерактивного телевидения;
• снова перезагружаем устройство.

Подготовительные действия

Если вы еще не распаковали маршрутизатор, то сейчас самое время сделать это и подобрать ему удобное место в доме. В случае с этой моделью основным условием является длина сетевых кабелей, чтобы ее хватило для соединения двух устройств.

После определения места производится обеспечение роутера электроэнергией посредством кабеля питания и подключение всех необходимых сетевых проводов. Всего вам понадобится два кабеля – DSL и WAN. Порты вы найдете на задней панели оборудования. Каждый разъем подписан и отличается по формату, поэтому их невозможно перепутать.

Подробнее: Сетевые настройки Windows 7

Настройка модема D-Link DSL-2500U

Включите модем в розетку 220В, подключите телефонный шнур от разъема
DSL на D-Link DSL-2500U до разъема ADSL на сплиттере.

Через некоторое время должен заморгать и потом загореться ровным светом индикатор ADSL.
Если индикатор ADSL на модеме D-Link DSL-2500U не загорается, читаем
что можно сделать в этом случае.

Нажмите (например, стержнем от ручки) и удерживайте утопленную кнопку на задней стенке модема D-Link DSL-2500U/BRU/D.
Дождитесь, пока на модеме изменится индикация, после этого отпустите кнопку.
Это сбросит АДСЛ модем D-Link DSL-2500U в заводские настройки по умолчанию.

Переведите сетевую карту в режим
автоматического определения IP-адреса.

Для начала настройки модема D-Link DSL-2500U, наберите в адресной строке вашего интернет браузера 192.168.1.1 и нажмите клавишу «Enter»

Появится окошко с запросом пароля. Наберите имя пользователя admin и пароль admin

Нажмите кнопку «ОК».

Если все верно, то после ввода пароля вы увидите следующее окно:

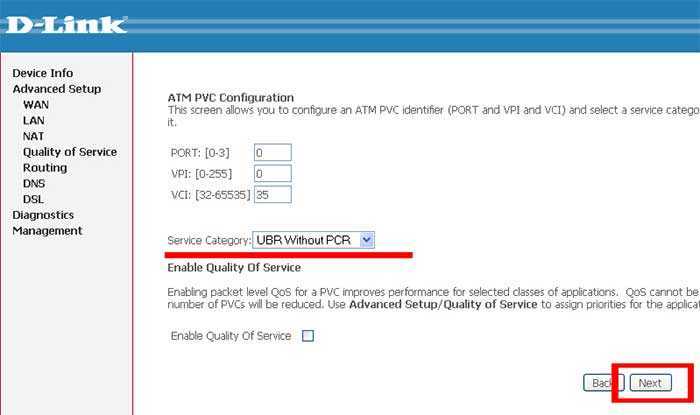

На новой странице настроек модема укажите значения параметров VPI, VCI выданные провайдером и нажмите
кнопку «Next». В пункте Service Category должно стоять UBR Without PCR.

На открывшейся странице настроек АДСЛ модема D-Link DSL-2500U выберите PPP over Ethernet (PPPoE),
остальные настройки также приведите в соответствие с рисунком и нажмите «Next»

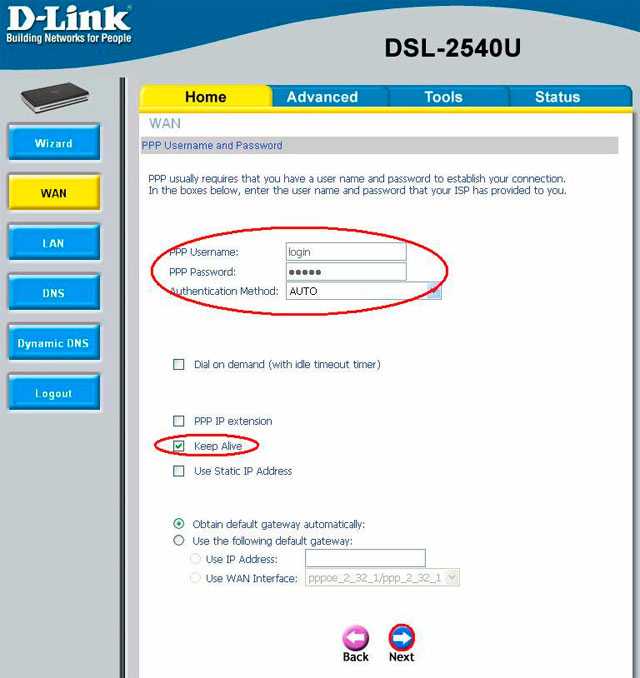

Укажите выданные провайдером логин и пароль, отметьте пункт Keep Alive, все остальное оставьте как
на рисунке и нажмите кнопку Next.

На открывшейся странице настроек модема D-Link DSL-2500U также приведите все параметры в
соответствие с картинкой и нажмите Next.

На открывшейся странице нажмите Apply

На открывшейся странице нажмите Finish, подождите пока модем перезагрузится.

На этом этапе должен появиться Интернет

Настраиваем модем для подключения к интернету

Существует два типа подключения ADSL-модемов – настройка мостом (bridge) и роутером (router). Разница заключается в том, что при подключении «мостом» компьютер сам соединяется с интернетом, используя модем только для собственно передачи данных. При подключении «роутером» модем подключается сам, без помощи компьютера, а затем «отдает» интернет компьютеру.

Плюс подключения  «мостом» в том, что на модем не будет большой нагрузки при передаче данных. Это полезно при большой скорости (от 6 мегабит и выше) и частом использовании торрентов. Минус – интернет включится только тогда, когда работает компьютер.

Плюс подключения модема «роутером» в том, что не обязательно иметь включенный компьютер, чтобы подключиться к интернету. Это удобно, ведь для подключения к интернету надо всего лишь включить модем. Да и к модему можно будет подключить свитч и/или точку доступа, которые обеспечат одновременное подключение нескольких устройств к сети (в том числе по Wi-Fi). Упрощённо говоря, добавит модему дополнительные порты.

Конечно, я сильно упростил объяснение, рассказал только самую суть. Так как я предпочитаю подключение «роутером» , далее речь будет именно о нем.

Чтобы подключить D-Link 2500U роутером, сделайте следующее:

1) Включите модем, подождите 20-30 секунд. Должна загореться лампочка «Power»

2) На задней стороне модема между разъемами есть небольшая круглая дырочка. Это – кнопка сброса настроек. Нажмите ее чем-нибудь тонким (спичкой, например) и подержите нажатой секунд 10-12. Модем во время этой процедуры должен быть включен.

3) Ждите 30-60 секунд.

4) Открывайте любой браузер (Internet Explorer, Chrome, Firefox, Opera — неважно), вводите адрес 192.168.1.1

Появится окошко логина и пароля. Вводите admin в оба поля. Должна открыться примерно такая страничка:

Страничка может быть синего цвета, это неважно. Версий модема D-Link 2500U достаточно много, но настройки всегда одинаковые

Впрочем, как и у других модемов.

Если страница не открылась, попробуйте ввести адреса 192.168.0.1, 192.168.2.1. Если появляется сообщение о неправильном пароле, попробуйте ввести в логин Admin вместо admin.

5) Нажмите слева Quick Setup (кнопка Wizard в некоторых версиях модема). Увидите следующее:

6) Снимите галочку с «DSL Auto-connect». Тогда окно примет следующий вид:

Здесь нужно ввести только значения VPI и VCI. У каждого провайдера они свои. Узнать эти значения можно, позвонив в техподдержку провайдера или поискав их в интернете. Естественно, придется искать компьютер с интернетом или заходить через телефон. Здесь решение зависит от вас.

У провайдера «Ростелеком Юг: Кабардино-Балкарский филиал», которым пользуюсь я, значения VPI и VCI будут 0 и 67 соответственно, я ввожу именно их и нажимаю Next.

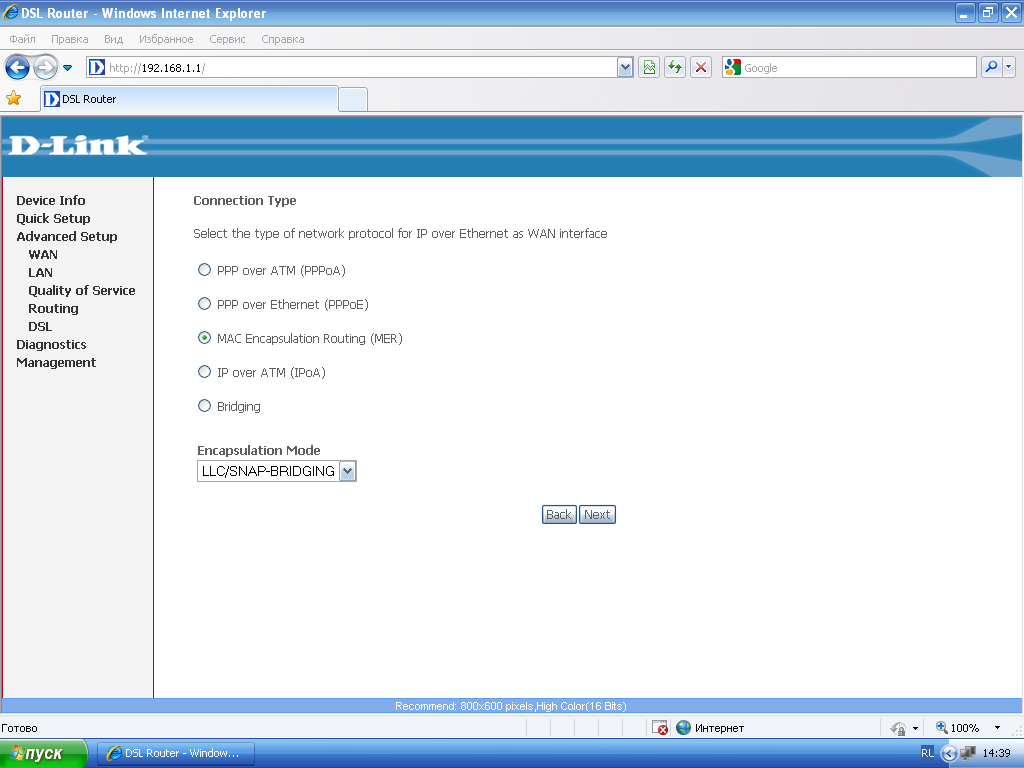

7) В следующем окне надо выбрать режим роутера – PPP over Ethernet (PPPoE) и нажать Next.

 Далее надо ввести логин и пароль, которые вам выдал ваш провайдер. Они записаны либо в договоре, либо на пластиковой карточке.

Также необходимо поставить галочки на тех пунктах, которые я отметил на картинке. Настройка «Enable KeepAlive» может называться просто «KeepAlive», а «Retry PPP password» и вовсе отсутствовать. Совет тем, кто пользуется провайдером «Ростелеком Юг: Кабардино-Балкарский филиал» (бывший «ЮТК Кабардино-Балкария») — если интернет после настройки не заработает, сбросьте параметры модема и заново настройте, добавив в конце логина без пробела и кавычек буквы «@pppoe». Возможно, для других филиалов Ростелекома этот совет также полезен.

Жмите Next.

9) На следующей странице будут настройки, которые оставьте как есть:

Единственное замечание: я встречал версии модема, где часть настроек предыдущей страницы перенесена на эту. Так что значения «Retry PPP Password on authentication error» и «Enable keepAlive», возможно, будут именно здесь.

Жмите Next.

10) Вы увидите настройки, которые трогать строго не рекомендуется, если не знаете, для чего они:

Просто нажмите Next

11) Далее будет показана таблица с итоговыми настройками:

Нажимайте кнопку Save/Reboot и ждите. Можно закрыть страницу, она больше не нужна. Примерно через пару минут на модеме замигает лампочка с надписью «i» или «Internet» — это говорит о том, что модем настроен правильно и интернет работает.

Поздравляю, вы настроили интернет!

Внешний вид, назначение индикаторов и технические характеристики

Корпус модема изготовлен из матового чёрного пластика с вентиляционными отверстиями сверху. На передней панели расположены светодиоды индикации режимов работы, а на задней — интерфейсные разъёмы и гнездо для подключения сетевого адаптера.

Наличие всего одного LAN-порта говорит о том, что это устройство предназначено явно не для офиса

Таблица: назначение индикаторов на передней панели модема

Power	Индикатор питания. Непрерывно светится, когда устройство включено в электрическую сеть.
Status	Индикатор сетевой активности. Мигает, когда идёт обмен данными между интернетом и локальной сетью.
LAN	Индикатор активности локальной сети. Мигает при обмене данными с локальной сетью (компьютером).
ADSL	Индикатор статуса линии ADSL. Мигает, когда модем пытается установить связь. Горит непрерывно, когда связь успешно установлена.
Internet	Индикатор интернет-подключения. Светится непрерывно, когда сеанс связи с провайдером успешно установлен.

Технические характеристики модема

Было выпущено несколько разновидностей (ревизий) DSL-2500U, которые различаются только типом процессора и флеш-памяти. Их характеристики практически одинаковы.

Таблица: сравнение моделей разных версий

Модель	Ревизия	Процессор	Размер флеш-памяти	Тип флеш-памяти	Объем ОЗУ	Количество сетевых портов
DSL-2500U	A1	BCM6338	2 MB	Parallel	8 MB	1
DSL-2500U/BRU/C	C1	BCM6332	2 MB	Serial	8 MB	1
DSL-2500U/BRU/D	D1	BCM6332	2 MB	Serial	8 MB	1
DSL-2500U/BRU/D	D2	BCM6332	2 MB	Serial	8 MB	1
DSL-2500U/BRU/D	D3	BCM6332	2 MB	Serial	8 MB	1
DSL-2500U/BRU/D	D4	BCM6332	2 MB	Serial	8 MB	1
